一、TCP
TCP（Transmission Control Protocol），傳輸控制協議，對“傳輸、發送、通信”進行“控制”的協議，它充分地實作了資料傳輸時的各種控制功能，可以進行丟包時的重發控制，還可以對次序亂掉的分包進行順序控制，此外，TCP 是面向有連接的協議，只有在確認通信端存在時才會發送資料，
TCP 復雜控制連接的建立、斷開、保持等管理作業，保證了在 IP 這種無連接的網路上也能夠實作高可靠性的通信，
1. 資料發送
在 TCP 中，當發送端的資料到達接收主機時，接收端主機會回傳一個已收到訊息的通知，這個訊息叫做確認應答（ACK），如果在一定時間內沒有收到 ACK，發送端就可以認為資料已經丟失，并進行重發，
在 TCP 中，會在發送資料的每一個位元組都標上序號，接收端查詢接收資料 TCP 首部中的序列號和資料的長度，將自己下一步應該接收的序號作為 ACK 返送回去，序列號機制使發送端可以根據序列號分批次發送，使接收端可以處理訊息亂序和重復問題，
在 TCP 中，會在每次發包時計算往返時間及其偏差（方差），將這個往返時間和偏差（方差）相加就是 重發超時時間，當然，最初的資料包還不知道往返時間，其重發超時一般設定為 6 秒左右，若資料被重發之后還是收不到 ACK，則進行再次發送，此時，重發超時時間會以 2 倍、4 倍的指數函式延長，
當資料達到一定的重發次數之后，如果仍沒有任何 ACK 回傳，就會判斷為網路或對端主機發生了例外，強制關閉連接，
2. 連接管理

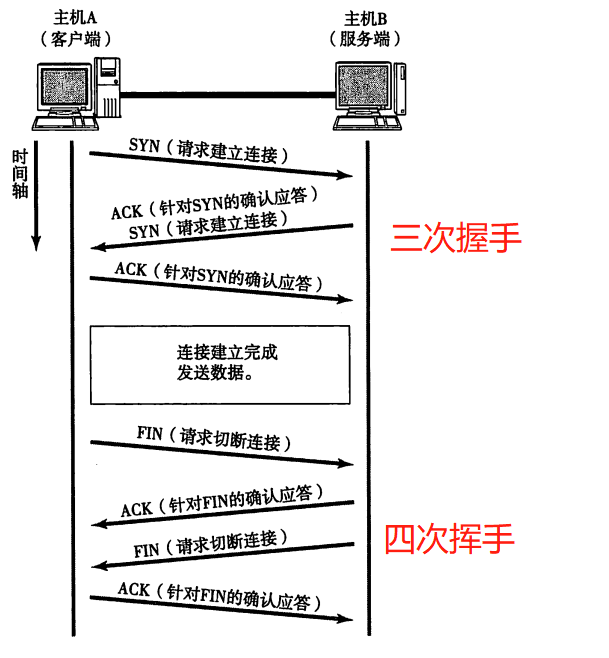

TCP 連接程序就是我們再熟悉不過的三次握手和四次揮手程序，
3. 段和視窗控制
TCP 以段（Segment）為單位發送資料，段的大小（MSS：Maximum Segment Size）是在三次握手的時候，在兩端主機之間被計算得出，兩端的主機在發出建立連接的請求時，會在 TCP 首部中寫入 MSS 選項，告訴對方自己的介面能夠適應的 MSS 的大小，然后 TCP 會在兩者之間選擇一個較小的值投入使用，

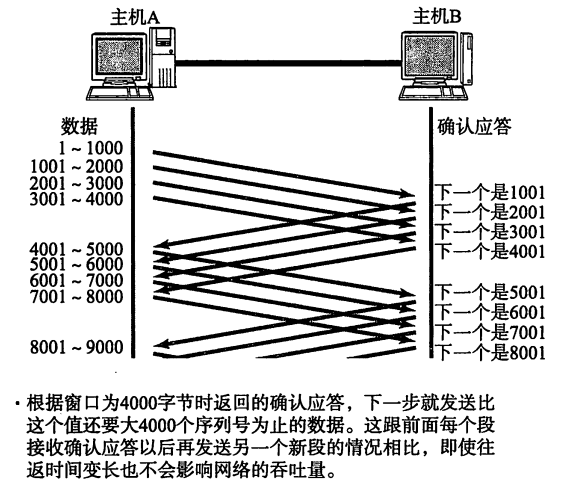

TCP 以段為單位，每發一個段進行一次 ACK 的處理，這樣的傳輸方式有一個缺點 —— 包的往返時間越長通信性能就越低，為解決這個問題，TCP 引入了 視窗 這個概念，視窗是比段更大的單位，在視窗內發送了一個段以后不必要一直等待 ACK，而是繼續發送，如下圖，視窗大小為 4 個段，

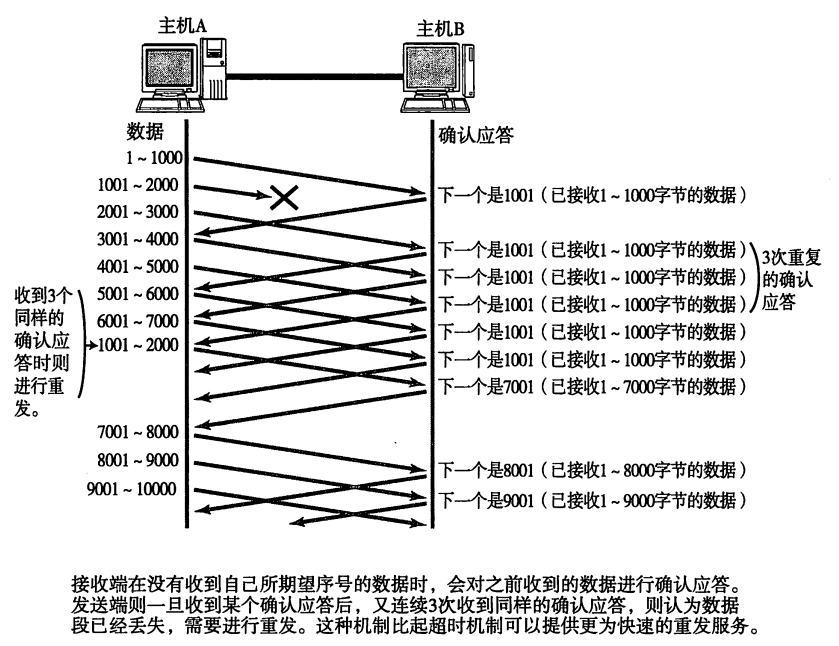

在使用視窗控制中，如果出現段丟失該怎么辦？這個問題可以分為兩種情況，第一種情況是接收端接收到了資料，但是回復 ACK 失敗，這種情況是不需要再進行重發的，接收端會在下一次的 ACK 中告知資料接收成功了；第二種情況是接收端未收到資料，接收端會一直 ACK 該資料的序列號，當發送端連續 3 次接收同一序列號的 ACK，就會將其對應的資料進行重發，該機制稱為 高效重發機制，
4. 流控制
流控制體現為可以讓發送端根據接收端的實際接收能力控制發送的資料量，它的具體操作是，接收端主機向發送端主機通知自己可以接收資料的大小，于是發送端會發送不超過這個限度的資料，該大小限度就被稱為視窗大小，
接收端的資料緩沖區一旦面臨溢位時，視窗大小的值也會被隨之設定為一個更小的值通知給發送端，發送端再根據該值，對發送資料的量進行控制，這就形成了一個完整的 TCP 流控制，
5. 擁塞控制
擁塞控制是為了解決網路擁堵的問題，在網路出現擁堵時，如果突然發送一個較大量的資料，極有可能會導致整個網路的癱瘓，前面提到的流控制，視窗大小是由接收端決定的，發送端無法自我調節要發送的資料量，

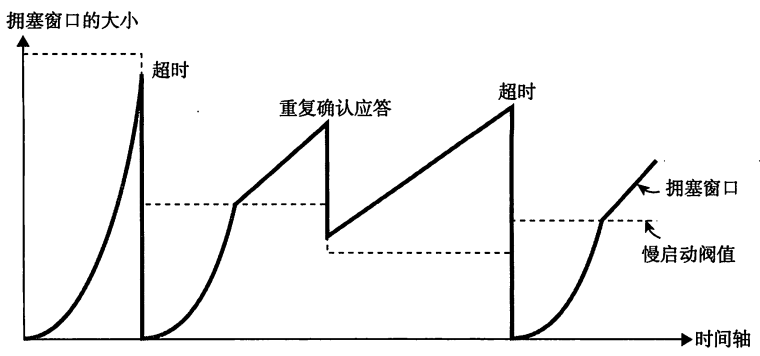

為了在發送端調節所要發送資料的量，定義了一個叫做 擁塞視窗 的概念，在通信一開始時，通過一個叫做慢啟動的演算法計算出擁塞視窗的初始閾值，之后每收到一次 ACK，擁塞視窗按照一定的比例放大擁塞視窗，在發送資料包時，將擁塞視窗的大小與接收端主動通知的視窗大小做比較，然后按照它們當中較小的那個值，發送比其還要小的資料量，
當 TCP 通信開始以后，網路吞吐量會逐漸上升，但是隨著網路擁堵的發生（體現為資料重發）吞吐量也會急速下降，于是會再次進入吞吐量慢慢上升的程序，因此所謂 TCP 的吞吐量的特點就好像是在逐步占領網路帶寬的感覺，
6. Nagle 演算法
Nagle 演算法是指發送端即使還有應該發送的資料，但如果這部分資料很少的話，則進行延遲發送的一種處理機制，具體來說，就是僅在下列任意一種條件下才能發送資料，
- 已發送的資料都已經收到 ACK
- 已發送最大段長度（MSS）的資料
7. 延遲確認應答
前面提到，TCP 采用滑動視窗的控制機制，因此通常確認應答少一些也無妨，為此，引入了一個方法，那就是收到資料以后并不立即回傳 ACK，而是延遲一段時間的機制，
- 在沒有收到 2x最大段長度（MSS）的資料為止不做 ACK，體現為每兩個資料段回傳一個 ACK，
- 其他情況下，最大延遲 0.5s 發送 ACK（很多作業系統設定為 0.2s 左右）
二、UDP
UDP（User Datagram Protocol），用戶資料報協議，不提供復雜的控制協議，利用 IP 提供面向無連接的通信服務，即使是出現網路擁堵的情況下，UDP 也無法進行流量控制等避免網路擁塞的行為，此外，傳輸途中即使出現丟包，UDP 也不負責重發，甚至當出現包的到達順序亂掉時也沒有糾正的功能，如果需要這些細節控制，那么不得不交由采用 UDP 的應用程式去處理，
UDP 是一種沒有復雜控制，提供面向無連接通信服務的一種協議，換句話說，它將部分控制轉移給應用程式去處理，自己卻只提供作為傳輸層協議的最基本功能，本身處理既簡單又高效，因此經常用于以下幾個方面：
- 包總量較少的通信（DNS、SNMP 等）
- 視頻、音頻等多媒體通信（即時通信）
- 限定于 LAN 等特定網路中的應用通信
- 廣播通信（廣播、多播）
三、總結
TCP 是一種面向有連接的傳輸層協議，它可以保證兩端通信主機之間的通信可達，TCP 能夠正確處理在傳輸程序中丟包、傳輸順序亂掉等例外情況，此外，TCP 還能夠有效利用帶寬，緩解網路擁堵，然而，為了建立與斷開連接，有時它需要至少 7 次的發包丟包，導致網路流量的浪費，此外，為了提高網路的利用率，TCP 協議中定義了各種各樣復雜的規范，因此不利于視頻會議（音頻、視頻的資料量既定）等場合使用，
UDP 有別于 TCP，它是一種面向無連接的傳輸層協議，UDP 不會關注對端是否真的收到了傳送過去的資料，如果需要檢查對端是否收到分組資料包，或者對端是否連接到網路，則需要在應用程式中實作，UDP 常用于分組資料較少或多播、廣播通信以及視頻通信等多媒體領域，
