前言
LED顯示屏可以顯示變化的數字、文字、圖形影像；不僅可以用于室內環境還可以用于室外環境，LED之所以受到廣泛重視而得到迅速發展，是與它本身所具有的優點分不開的，這些優點概括起來是：亮度高、作業電壓低、功耗小、小型化、壽命長、耐沖擊和性能穩定，
LED的發展前景極為廣闊，目前正朝著更高亮度、更高耐氣候性、更高的發光密度、更高的發光均勻性，可靠性、全色化方向發展，
一、點陣的共陽極和共陰極
LED點陣模塊根據其內部接線方式被分為兩種：共陽極（HS）和共陰極（AS），
共陽極即每個LED管的陽極共接在行線上，列輸入的信號為1不亮，為0亮，
共陰極和共陽極模塊相反，每個LED管的陰極共接在行線上，列輸入的信號為0不亮，為1亮，
（其實一般只需根據點陣第一個引腳的極性來定義，第一個引腳為陽極則為共陽，反之則為共陰，）
左圖為共陽極，右圖為共陰極
二、16*16點陣
用4個8 *8點陣拼成16 *16點陣，同8位掃描數碼管類似，它有16個共陰極輸出埠,每個共陰極對應有16個LED顯示燈，所以其掃描譯碼地址需4位信號線（SEL0-SEL3），其漢字掃描碼由16位段地址（0-15）輸入， 通過時鐘的每列掃描顯示完整漢字，
點陣LED一般采用掃描式顯示，實際運用分為三種方式：
（1）點掃描
（2）行掃描
（3）列掃描
若使用第一種方式，其掃描頻率必須大于16×64=1024Hz，周期小于1ms即可，若使用第二和第三種方式，則頻率必須大于16×8=128Hz，周期小于7.8ms即可符合視覺暫留要求，此外一次驅動一列或一行（8顆LED）時需外加驅動電路提高電流，否則LED亮度會不足（會導致每個點亮度不一樣），
三、實作方法
如果采用列掃描方式，當掃描的和我們先設計好的漢字模型的高電平相匹配時，燈就相應的點亮，由于掃描的速度很快，我們人的眼睛并不會感到燈的閃爍，所以每掃描完16列就會顯示在我們眼中一個漢字了，為使漢字不斷地回圈顯示，并且使每個漢字之間有停頓，就需要在中間加一定的延時和回圈環節，在這一環節中，可以通過修改其數值來控制每個字母的顯示時間，但要所有的漢字就可以依次的顯示出來并不停的回圈顯示，就還要再有一個時序控制電路來控制，此時序控制電路象一個計數器，有自動清零的功能，這樣就可以實作回圈的效果了，

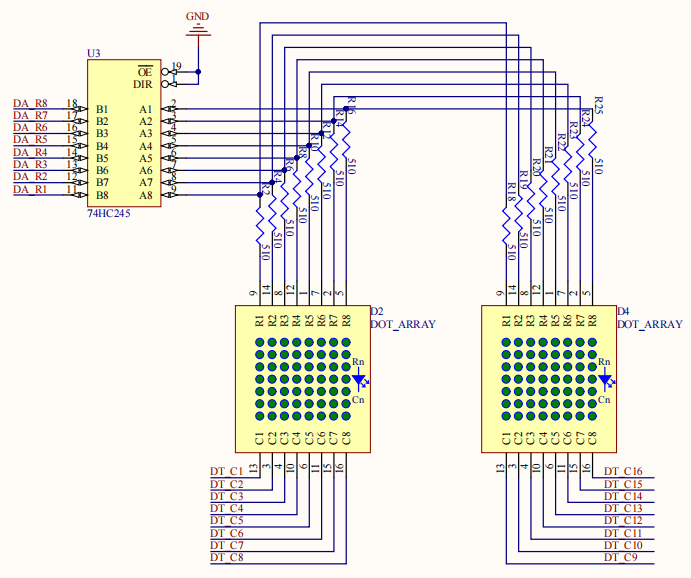

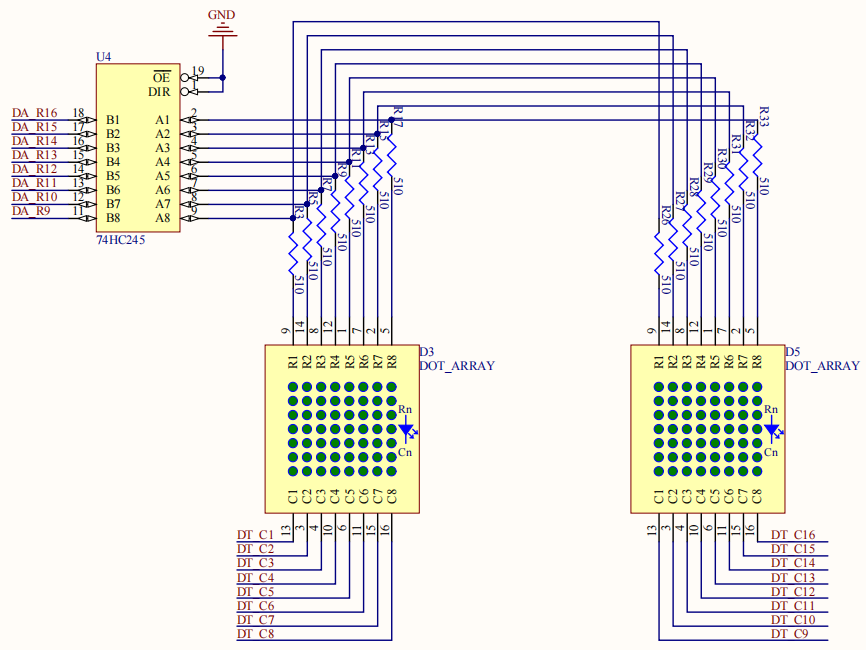

1.點陣模塊原理圖
2.部分測驗程式
代碼如下：
我不想寫了TAT 等我想起來再補充吧
