當對影像進行平移、旋轉、縮放等操作后，其特性保持不變,此演算法即SIFT演算法，影像在平移、旋轉比例和光照條件發生變化時的匹配,對視角變換和仿射變換，SIFT演算法具有較穩定的特征匹配性能，SIFT 演算法實作具體程序如下:
（1）特征點檢測
a.建立尺度空間
尺度空間理論于1983年被提出,后被推廣到二維影像，二維影像尺度空間,可由影像與高斯核進行卷積得到：
公式 （4- 1）
式中：I(x,y)代表二維影像，G(x,y,σ)是高斯核，L(x,y,σ)表示尺度空間，σ大小與影像的平滑程度有關，σ值越大則尺度越粗糙，
b.DOG空間關鍵點檢測
Lowe教授提出,可以用差分高斯DoG極值作為判斷,對歸一化LoG算子進行近似,可以得到DoG算子，
公式 （4- 2）
其中,K為相鄰兩個尺度因子的比值.
先把高斯影像金字塔分成若干階,每階又分成3～5層,相鄰層之間的σ相差一個k，為了得到保持影像的連續性,下一階影像的底層是通過第一階影像得到的,最后一階影像的尺度因子為2σ進行2降采樣，為了搜索尺度空間的極值點,如下圖所示,中間的藍色像素要比同層的8個像素,以及上下層的18個像素,只有當其值最大或最小,才將該點作為極值點并存盤起來供后續計算使用，
c.關鍵點的位置與尺度的確定
由關鍵點周圍的每個像素梯度計算其位置及尺度，擬合計算采用三維二次函式，尺度空間函式D(x,y,σ)在極值點(x0,y0,σ)處的Taylor展開式如下：
公式 （4- 3）

對上式求導,當等于零時,比較準確的位置如下:
公式 （4- 4）

可得極值點的方程:
公式 （4- 5）

當 ,表示其不易受噪聲影響,可保留,反之要去除，
邊緣回應的去除,需要通過一個2×2的Hessian矩陣來計算主曲率，
公式 （4- 6）

其中，主曲率用D表示，特征值用H表示，特征值用α、β表示，則：
公式 （4- 7）

 Det(H)代表矩陣H的行列式,Tr(H)代表矩陣H對角線元素之和，令𝛼=𝑟𝛽,可以得到下式
                     公式 （4- 8）

 (r+1) 2r的比值與r成正比，在去除邊緣影響時，需要按照下式進行檢測，
                                              公式 （4- 9）

當上式成立時保留,反之去除，
d.計算關鍵點的方向
利用關鍵點鄰域像素其梯度方向特性,為每個關鍵點指定方向引數,采用下式計算關鍵點的梯度和方向，
公式 （4- 10）
式中,L為檢測的關鍵點所在的尺度，
（2）生成特征向量
首先,將坐標軸旋轉為關鍵點的方向,取8×8的視窗,如圖4-3所示，(a)的中心點為關鍵點,對其進行加權運算，每4×4的小塊上,計算8個方向的梯度方向直方圖,形成一個種子點，如圖4-3(b)所示，一個關鍵點由4個種子點組成,每個種子點有8個方向資訊，每個關鍵點使用16個種子點來描述,一個關鍵點就形成128維的SIFT特征向量，
（3）特征匹配
如何確定其適用性是SIFT匹配演算法的最后一個關鍵步驟，這里選擇關鍵點特征向量的歐氏距離作為相似性的判斷，判斷步驟如下，首先在第一幅影像中提取一個特征點,再提取另一幅影像的特征點,并記錄兩個歐氏距離最近的點，其次,比較最后一步的歐幾里得距離，如果分割第二最小距離的最小距離的值小于閾值,則這兩個點匹配成功,反之不接受，
（4）演算法特點
SIFT算子對影像的亮度變化、尺度縮放、旋轉、噪聲有很好的魯棒性,演算法較穩定，但是,存在匹配精度差、匹配準確率低、實時性差等問題,仍需和其它演算法相結合，
（5）適用場景
目標的旋轉、縮放、平移；影像仿射/投影變換；光照影響；目標遮擋；雜物場景；噪聲，
代碼段如下：

#coding=utf-8
import cv2
import time

sift = cv2.xfeatures2d.SIFT_create(nfeatures=1000)
img1 = cv2.imread("E:/left3.2.bmp")
img2 = cv2.imread("E:/right3.2.bmp")
img3=img2
#img3=cv2.flip(img2,-1)
#求中心點，對影像進行旋轉
#(h,w)=img2.shape[:2]
#center=(w//2,h//2)
#M=cv2.getRotationMatrix2D(center,30,1.0)
#img3=cv2.warpAffine(img2,M,(w,h))
#灰度化
img1_gray = cv2.cvtColor(img1, cv2.COLOR_RGB2GRAY)
img3_gray = cv2.cvtColor(img3, cv2.COLOR_RGB2GRAY)
kp1, des1 = sift.detectAndCompute(img1_gray, None)
kp2, des2 = sift.detectAndCompute(img3_gray, None)
#繪制特征點圖
img1t=cv2.drawKeypoints(img1_gray,kp1,img1)
img3t=cv2.drawKeypoints(img3_gray,kp2,img3)
#進行KNN特征匹配，K設定為2
start=time.time()
bf = cv2.BFMatcher()
matches = bf.knnMatch(des1, des2, k=2)
good=[]
print(len(matches))
matchesMask = [[0, 0] for i in range(len(matches))]
for i, (m1, m2) in enumerate(matches):
    if m1.distance < 0.7* m2.distance:  # 兩個特征向量之間的歐氏距離，越小表明匹配度越高，
        good.append(m1)
        matchesMask[i]=[1,0]
        pt1 = kp1[m1.queryIdx].pt  # queryIdx  是匹配之后所對應關鍵點的序號，第一個載入圖片的匹配關鍵點序號
        pt2 = kp2[m1.trainIdx].pt  # trainIdx  是匹配之后所對應關鍵點的序號，第二個載入圖片的匹配關鍵點序號
        #print(kpts1)
        print(i, pt1, pt2)   #列印匹配點個數，并標出兩圖中的坐標位置
        #畫特征點及其周圍的圓圈
        cv2.circle(img1, (int(pt1[0]), int(pt1[1])), 5, (0, 255, 0), -1)
        num = "{}".format(i)
        cv2.putText(img1, num, (int(pt1[0]), int(pt1[1])),
                    cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 255, 255), 1)
        cv2.circle(img3, (int(pt2[0]), int(pt2[1])), 5, (0, 255, 0), -1)
        cv2.putText(img3, num, (int(pt2[0]), int(pt2[1])),
                    cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 255, 255), 1)
end=time.time()
print("good match num:{} good match points:".format(len(good)))
print("number of feature points:", len(kp1), len(kp2))
#匹配連線
draw_params = dict(matchColor=(255, 0, 0),
                   singlePointColor=(0, 0, 255),
                   matchesMask=matchesMask,
                   flags=0)

res = cv2.drawMatchesKnn(img1, kp1, img3, kp2, matches, None,**draw_params)


print("運行時間:%.2f秒"%(end-start))
cv2.imshow("img1_gray",img1_gray)
cv2.imshow("img3_gray",img3_gray)
cv2.imshow("Result", res)
cv2.imshow("img1", img1)
cv2.imshow("img3", img3)
cv2.imwrite("SIFTimg1_gray.jpg",img1_gray)
cv2.imwrite("SIFTimg3_gray.jpg",img3_gray)
cv2.imwrite("SIFTimg1.jpg",img1)
cv2.imwrite("SIFTimg3.jpg",img3)
cv2.imwrite("SIFTimg1t.jpg",img1t)
cv2.imwrite("SIFTimg3t.jpg",img3t)
cv2.imwrite("SIFTResult.jpg",res)
#cv2.waitKey(0)
#cv2.destroyAllWindows()

可以分別對所要匹配影像進行原圖匹配、進行尺度變換后匹配、旋轉后匹配、以及對影像進行遮擋后進行匹配；進而來對匹配結果進行分析是否符合SIFT演算法的特點，

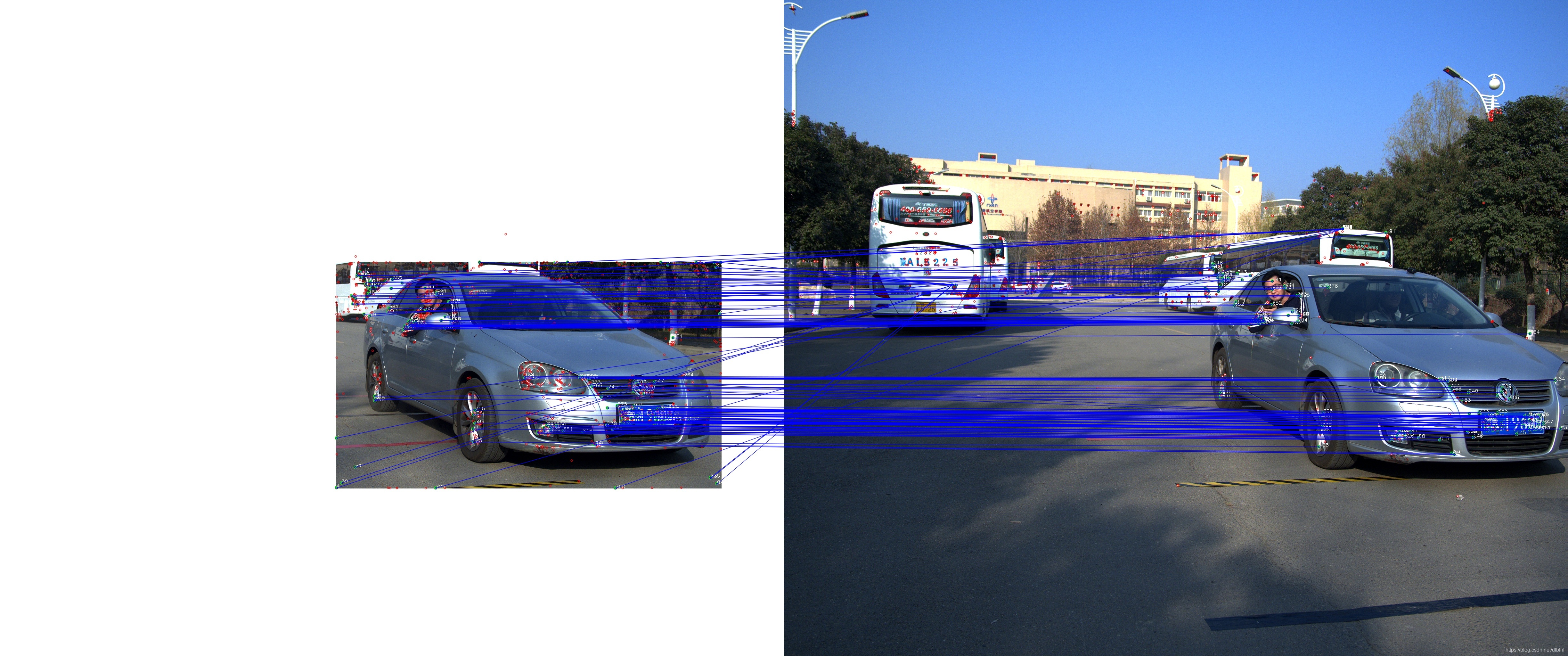

尺度變換時輸出結果：

左右圖各取特征點1000，匹配對數195，匹配時間為0.36s

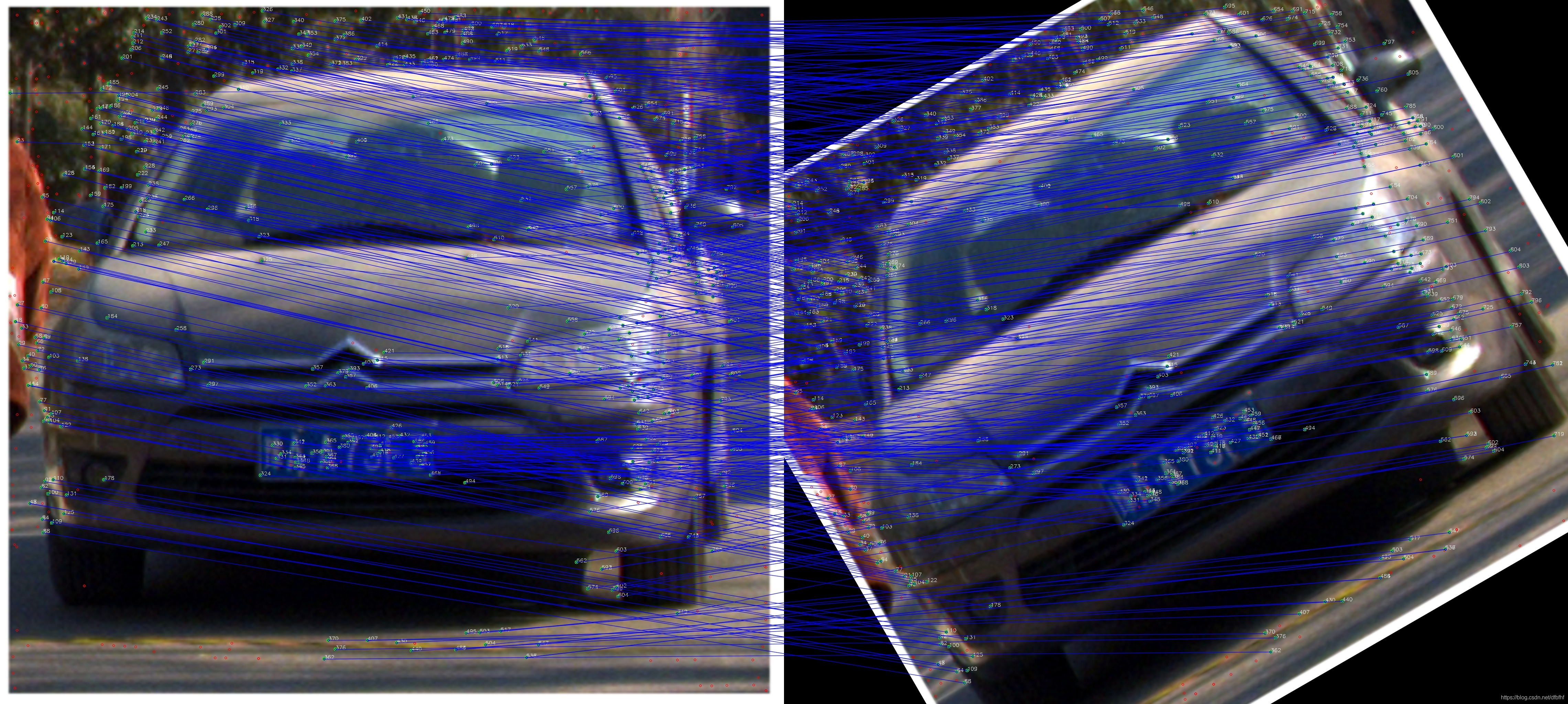

逆時針旋轉30度輸出結果：

左圖特征點835右圖特征點714，匹配對數499，匹配時間0.54s

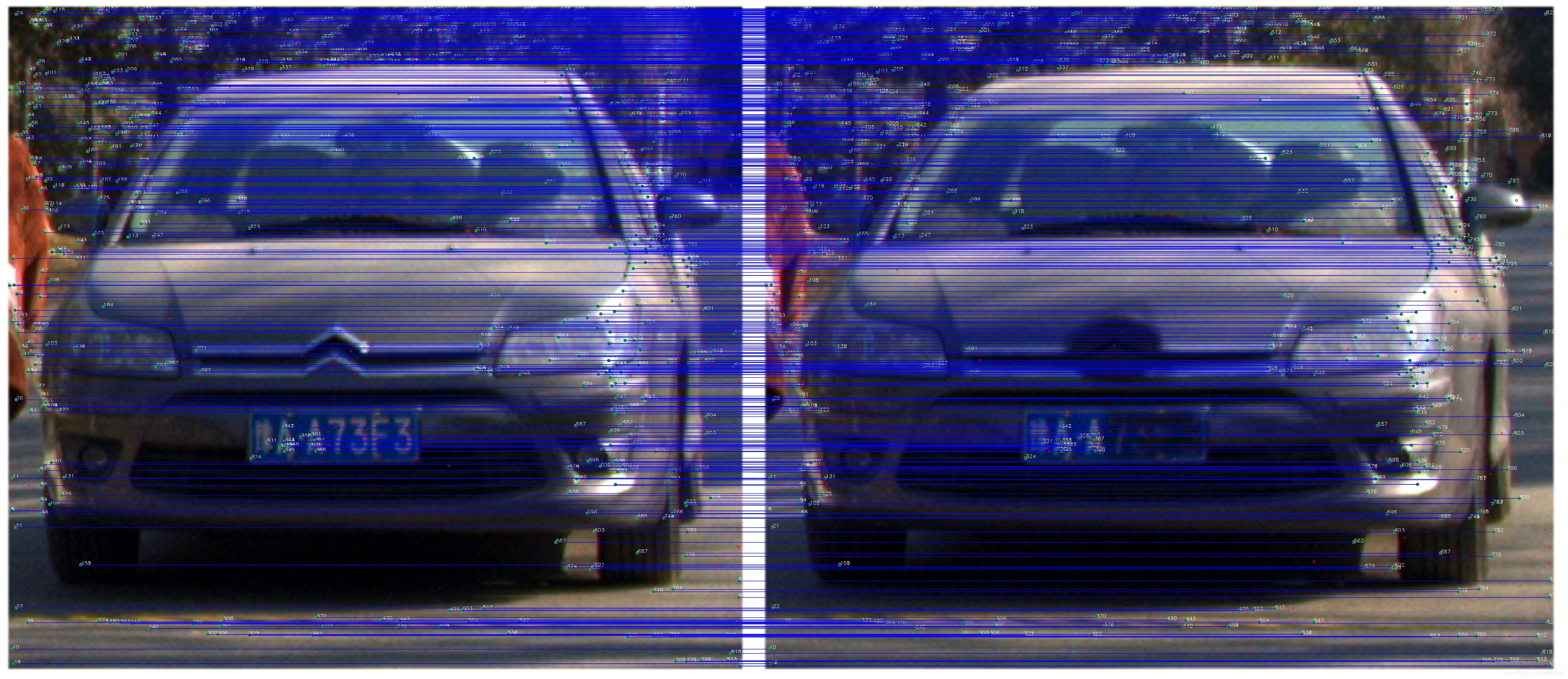

遮擋情況下的輸出匹配結果：

左圖特征點835，右圖特征點807，匹配對數631，匹配時間0.27s
