最終呈現效果
哈哈，咋們在講述之前，首先看看最終呈現的效果吧，整體來說還是很不錯的，
小米 “新” 圖示背后的數學

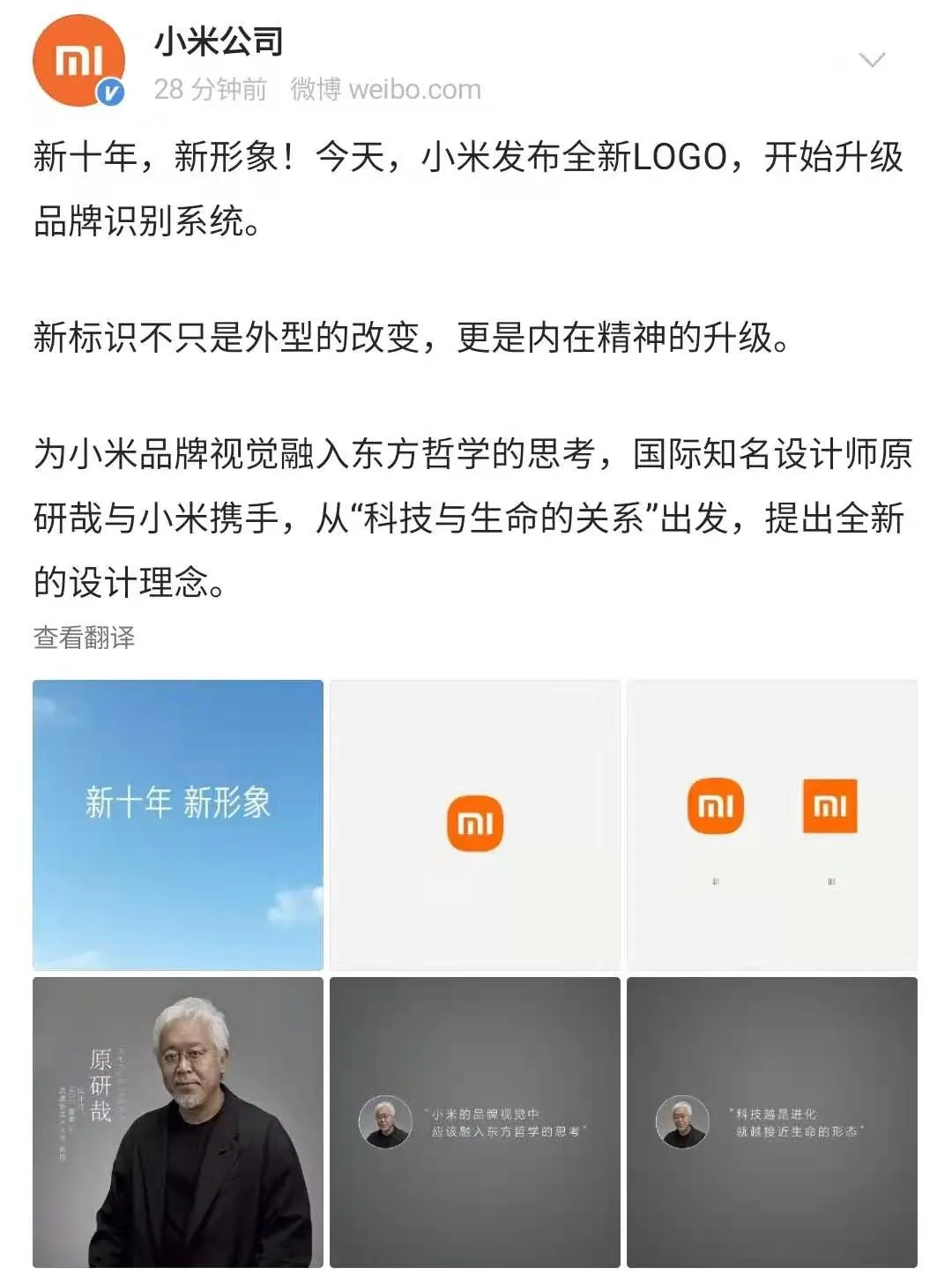

前段時間，小米公司發布了一條微博，引發了熱議，原來小米換了新logo了，
很多人，都覺得雷總被騙了，說實話，我當時猛的一看，也是很蒙蔽，可能咋們不懂美學，不懂新logo背后蘊藏的文化底蘊吧！
但是，原設計者原研哉說到：最新設計的小米logo，融入了東方哲學的思考，從而提出了一個具有「超橢圓」數學之美的小米新 LOGO，同時還增加了黑色和科技銀來作為小米品牌色彩的新搭檔，
原研遠訓說到：在驗證的程序中，用到了一個數學公式，
從上面的公式可以看到，這里有一個n，因此可以知道：上述公式能夠繪制出n種型別的超橢圓，而設計者最終推薦使用n=3這一形狀，
n=3時的超橢圓公式如下所示，其中x的取值范圍為[-1, 1]，
轉換以后，可以得到如下公式：
Python繪制新logo流程
① 繪圖原理
在正式繪圖之前，我們先來講述一下Python繪制新logo的“繪圖原理”，掌握了原理后，剩下的問題就交給代碼吧，
- ① 利用 “超橢圓” 公式，繪制一個帶填充色的橢圓；
- ② 遍歷 “舊logo” 上的像素值，保留白色 “米字” 處的像素值；
- ③ 將帶“米字” 的像素值，寫入第一步的超橢圓中；
matplotlib繪圖原理 “戳我” 看看吧！
② 重要知識點的普及
關于整個代碼，有幾個函式需要給大家提一下，為了大家更夠很快學習，但是不會講解的很詳細，大家可以根據說明，自行下去查閱相關資料，
- ① plt.fill()：用于給圖形填充顏色；
- ② plt.axis()：用于打開/取消坐標軸展示；
- ③ plt.subplots_adjust()和plt.margins()：用于去掉圖形外側多余的留白；
- ④ image.getpixel()：用于讀取圖片的像素值；
- ⑤ image.putpixel()：用于在指定坐標位置處，寫入像素值；
③ 完整繪圖代碼
首先我們先匯入相關庫：
import matplotlib.pyplot as plt
import numpy as np
from PIL import Image
接著，利用上面 提到的公式，繪制一個不留白、帶填充色的n=3的超橢圓，
x = np.linspace(-1, 1, 1000)
y = + pow(1-abs(pow(x, 3)), 1/3) # 注意公式的寫法
z = - pow(1-abs(pow(x, 3)), 1/3) # 注意公式的寫法
plt.figure(figsize=(12, 12)) # 畫布大小
plt.plot(x, y, color=(255/255, 103/255, 0))
plt.plot(x, z, color=(255/255, 103/255, 0))
plt.fill(x, y, color=(255/255, 103/255, 0)) # 填充顏色
plt.fill(x, z, color=(255/255, 103/255, 0)) # 填充顏色
plt.axis('off') # 不顯示坐標軸
plt.subplots_adjust(top=1, bottom=0, right=1, left=0, hspace=0, wspace=0)
plt.margins(0, 0)
plt.savefig('fill.png', transparent=True, dpi=100) # 設定保存圖片的透明值
然后，遍歷舊logo的像素值，保留 “米字” 那一塊兒，將該像素值，寫入上面的 “fill.png” 中，有一點需要注意的是：白色的rgb值是255, 255, 255，
image_1 = Image.open('old.png')
image_2 = Image.open('fill.png')
w, h = image_1.size
for i in range(w):
for j in range(h):
data = image_1.getpixel((i, j))
if data == (255,)*4:
image_2.putpixel((i, j), (255,)*4)
image_2.save('new.png')
參考文章：Python畫出小米新logo的輪廓曲線
