一、概述篇：

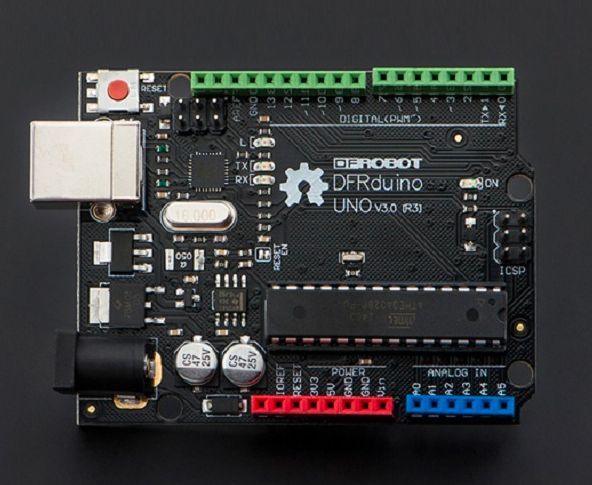

1. 什么是DFRduino UNO R3？
DFRduino UNO R3是一塊基與開放原始代碼的Simple i/o平臺，並且具有使用類似java,C語言的開發環境，讓您可以快速使用Arduino語言與Flash或Processing…等軟體，作出互動作品，Arduino可以使用開發完成的電子元件例如Switch或Sensors或其他控制器、LED、步進電機或其他輸出裝置，Arduino也可以獨立運作成為一個可以跟軟體溝通的平臺，例如說：flash processing Max/MSP VVVV 或其他互動軟體…，Arduino開發ＩＤＥ界面基于開放原始碼原則，可以讓您免費下載使用開發出更多令人驚奇的互動作品，
2. DFRduino UNO R3版本升級
1，DFRduino UNO R3完全兼容Arduino UNO R3版本，同樣使用了更強大的ATmega16U2替代了8U2，（或者說是之前版本的FTDI板）這允許更快的轉換速度和更大記憶體，使得UNO R3版本在Linux或者Mac下不需要安裝任何驅動程式，（Windows系統需要inf檔案）并且有能力外接鍵盤，滑鼠，搖桿等，
2，UNO R3還增加了AREF邊上的SDA和SCL埠，此外，RESET邊上還有兩個新的埠，一個埠是IOREF，它能夠使擴展板適應主板的電壓，另一個空的埠預留給將來擴展的可能，UNO R3能夠兼容任何現存擴展板并且能用它額外的埠適應新的擴展板，
3，更穩定的RESET電路，RESET鍵位置也變了，被移到了靠近USB介面的板角處，更方便按，
4，ATmega16U2代替了8U2，這并不意味著有16K flash的R3能讓你的code跑的更快，這個更新為是USB介面芯片服務的，理論上它讓UNO能模擬USB HID，比如 MIDI/Joystick/Keyboard，
5，注意事項：為了正確安裝在某些電腦上，DFRduino Uno R3需要Arduino 1.0的驅動檔案夾，我們已經測驗過并且確定R3能夠在老版本的IDE上編程，然而，在一臺電腦上第一次運行R3，你將需要Arduino 1.0. 如果你對新版本IDE變化感興趣，請查看Arduino官網 Arduino 1.0的版本記錄，
如果遇到選型困難，可參考DF控制器選型指南，
3. DFRduino UNO R3 產品特點
- 開放原始碼的電路圖設計，程式開發界面免費下載，也可依需求自己修改!!
- Arduino 可使用ISP下載線，自我將新的IC程式燒入「bootloader」；
- 可依據官方電路圖，簡化Arduino模組，完成獨立運作的微處理控制器；
- 可簡單地與傳感器、各式各樣的電子元件連接(如：紅外線,超聲波,熱敏電阻,光敏電阻,伺服電機等)；
- 支持多樣的互動程式 如: Flash,Max/Msp,VVVV,PD,C,Processing等；
- 使用低價格的微處理控制器(ATMEGA328P-PU)；
- USB介面供電，不需外接電源，500mA自恢復保險絲避免你的電腦USB電源過載，另外有提供9VDC輸入介面，USB與外接電源自動切換；
- 應用方面，利用Arduino，突破以往只能使用滑鼠，鍵盤，CCD等輸入的裝置的互動內容，可以更簡單地達成單人或多人游戲互動，
4. DFRduino UNO R3 技術規格
- Digital I/O 數字輸入/輸出端： 0~13，
- Analog I/O 模擬輸入/輸出端： 0~5，
- 支持USB介面協議及供電(不需外接電源)，
- 支持ISP下載功能、支持單片機TX/RX端子，
- 支持AREF端子
- 支持六組PWM端子(Pin11,Pin10,Pin9,Pin6,Pin5,Pin3)
- 輸入電壓：接上USB時無須外部供電或外部7V~12V DC輸入
- 輸出電壓：5V DC輸出和3.3V DC輸出 和外部電源輸入
- 采用Atmel Atmega328P-PU單片機
- Arduino大小尺寸：長70mm X 寬54mm
