#前言
手把手講解系列文章，是我寫給各位看官，也是寫給我自己的，
文章可能過分詳細，但是這是為了幫助到盡量多的人，畢竟作業5,6年，不能老吸血，也到了回饋開源的時候.
這個系列的文章：
1、用通俗易懂的講解方式，講解一門技術的實用價值
2、詳細書寫原始碼的追蹤，原始碼截圖，繪制類的結構圖，盡量詳細地解釋原理的探索程序
3、提供Github 的 可運行的Demo工程,但是我所提供代碼，更多是提供思路，拋磚引玉，請酌情cv
4、集合整理原理探索程序中的一些坑，或者demo的運行程序中的注意事項
5、用gif圖，最直觀地展示demo運行效果**
如果覺得細節太細，直接跳過看結論即可，
本人能力有限，如若發現描述不當之處，歡迎留言批評指正，
學到老活到老，路漫漫其修遠兮，與眾君共勉 !
本文接上一篇
#正文大綱
- DDMS
- systrace
- TraceView
- 關于過度繪制
#正文
#DDMS
DDMS 的全稱是Dalvik Debug Monitor Service，是 Android 開發環境中的Dalvik[虛擬機]除錯監控服務

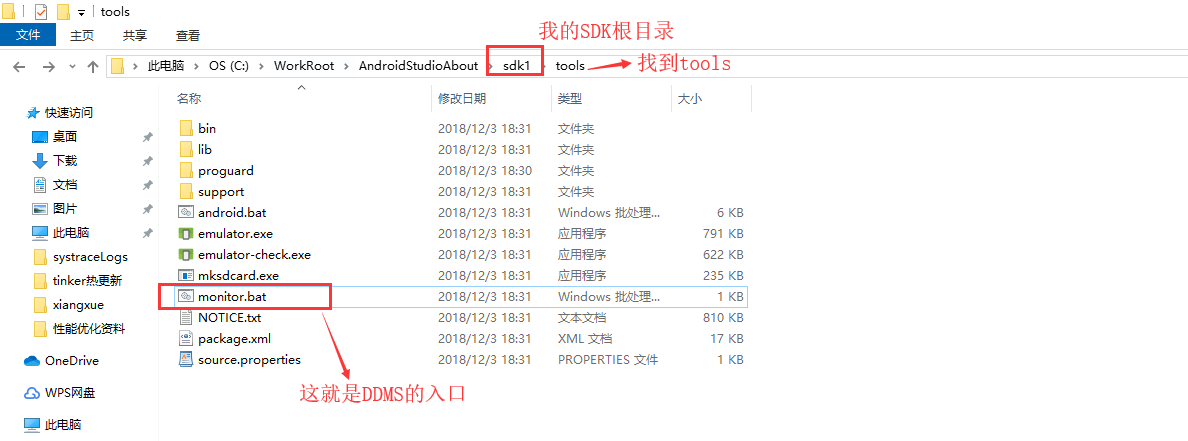

以前用eclipse的時候，有個直接的入口可以打開DDMS,但是自從用了AndroidStudio，入口沒了…但是其實在SDK目錄內部還是有的.

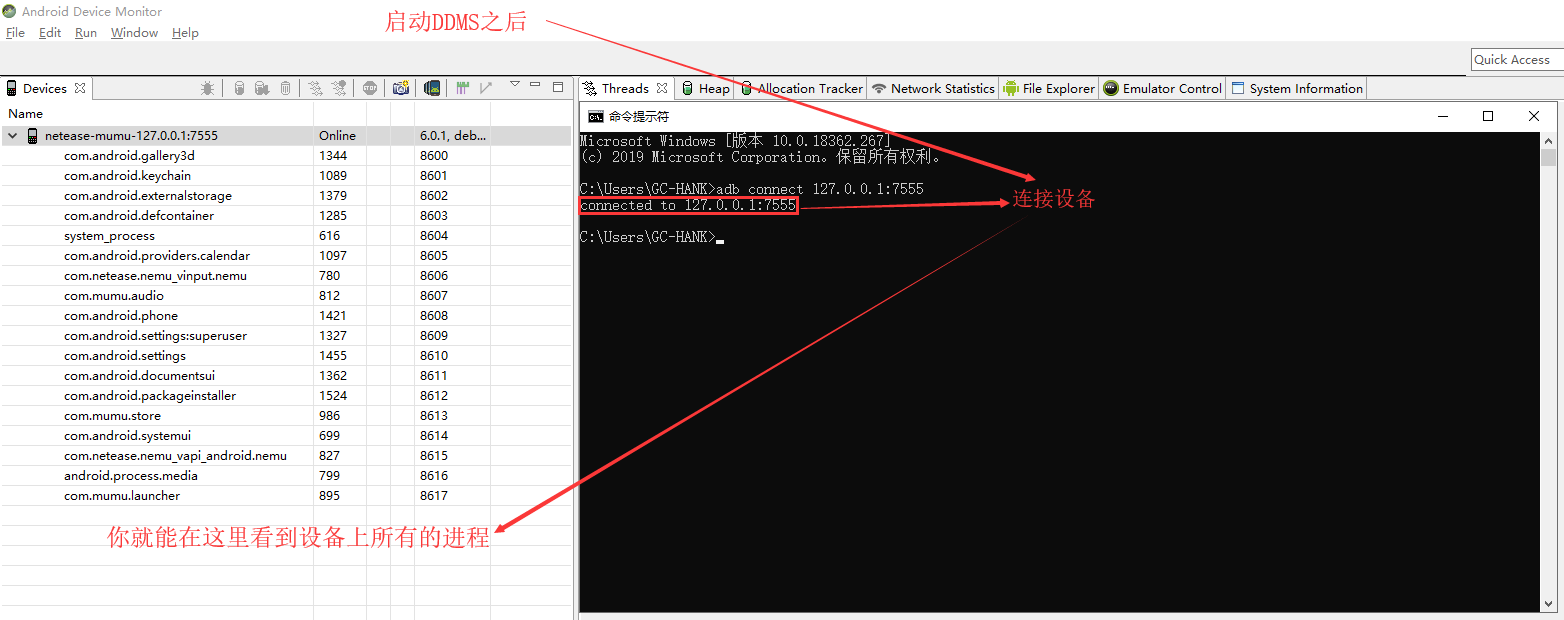

打開DDMS之后：
具體有啥用，稍后再說，
#systrace
systrace是sdk的一個命令，它是用python語言寫的，當時用的是python2.7，但是后來python更新了3.0 谷歌卻沒有更新這個命令，導致我們現在要使用systrace命令，只能用python的2.7版本，正常情況下，用2.7的最新版2.7.16就行了，官網有下載的，

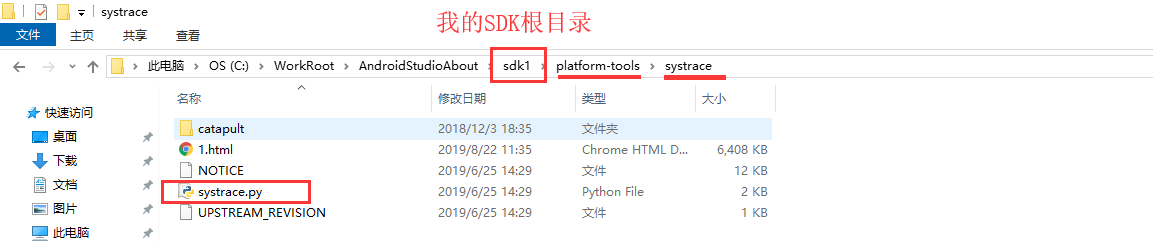

那么systrace命令在哪里?
##前提
要使用它，首先我們要安裝好python2.7.16，然后配置環境變數，直到我們能夠正常使用python命令（這個沒必要詳述吧，囧- -！，但是我還是給出本人驗證過的攻略地址：https://www.jianshu.com/p/e73768e66b8d）.
##正戲
systrace是我們用來抓取一段時間之內的android設備上的資料指標的工具，我理解為: 設備運行日志，只不過這不是文本日志，而是一個html檔案，需要使用谷歌瀏覽器的 chrome://tracing/插件打開，具體步驟如下：
1、打開CMD，進入systrace目錄：
2、輸入 python systrace.py -b 32768 -t 5 -o mytrace.html wm gfx input view sched freq，然后回車
解釋一下這一串命令（本文不做systrace命令的詳解，這些東西都是死命令，百度即可）：
python將要執行python腳本systrace.py腳本名稱-b設定快取區大小-t抓取5秒日志-omytrace.html 輸出到這個檔案內wmWindowManager 日志內包含windowManager資訊gfxGraphics 日志中包含圖形繪制的資訊inputInput 日志中包含設備輸入的資訊viewView System 日志中包含View系統的資訊schedCPU Scheduling 日志中包含CPU調度資訊freq日志中包含CPU頻率資訊
這里有個坑：
在某些真機上，比如
vivo X7，它會生成html檔案失敗，莫名其妙，我換成模擬器，就好了，尚未試驗其它真機機型，

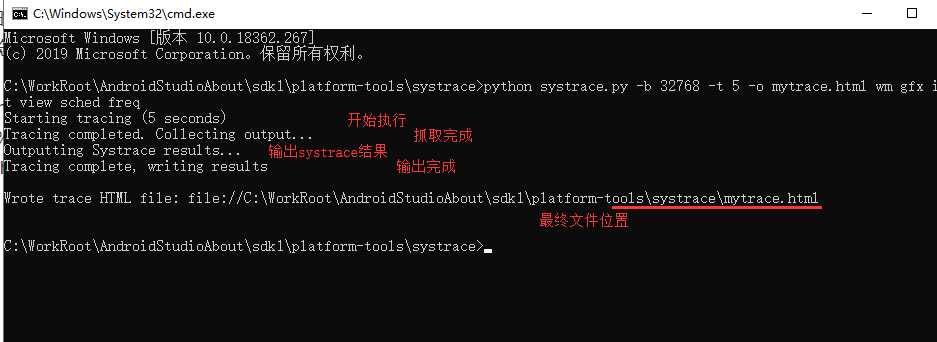

我使用網易mumu模擬器做實驗的時候，得到如下結果：

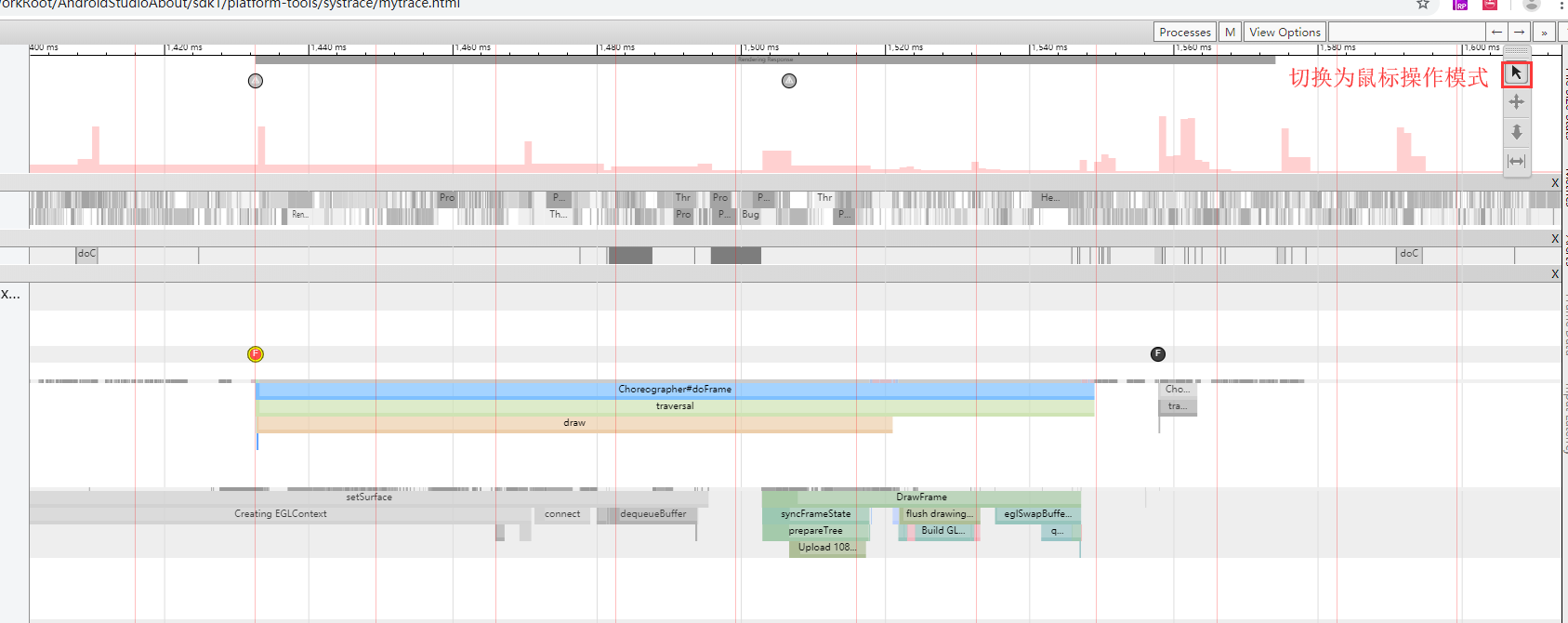

3、得到檔案之后，打開谷歌瀏覽器：在地址欄輸入 chrome://tracing/ 然后load剛才的檔案：( 或者你雙擊該html檔案)

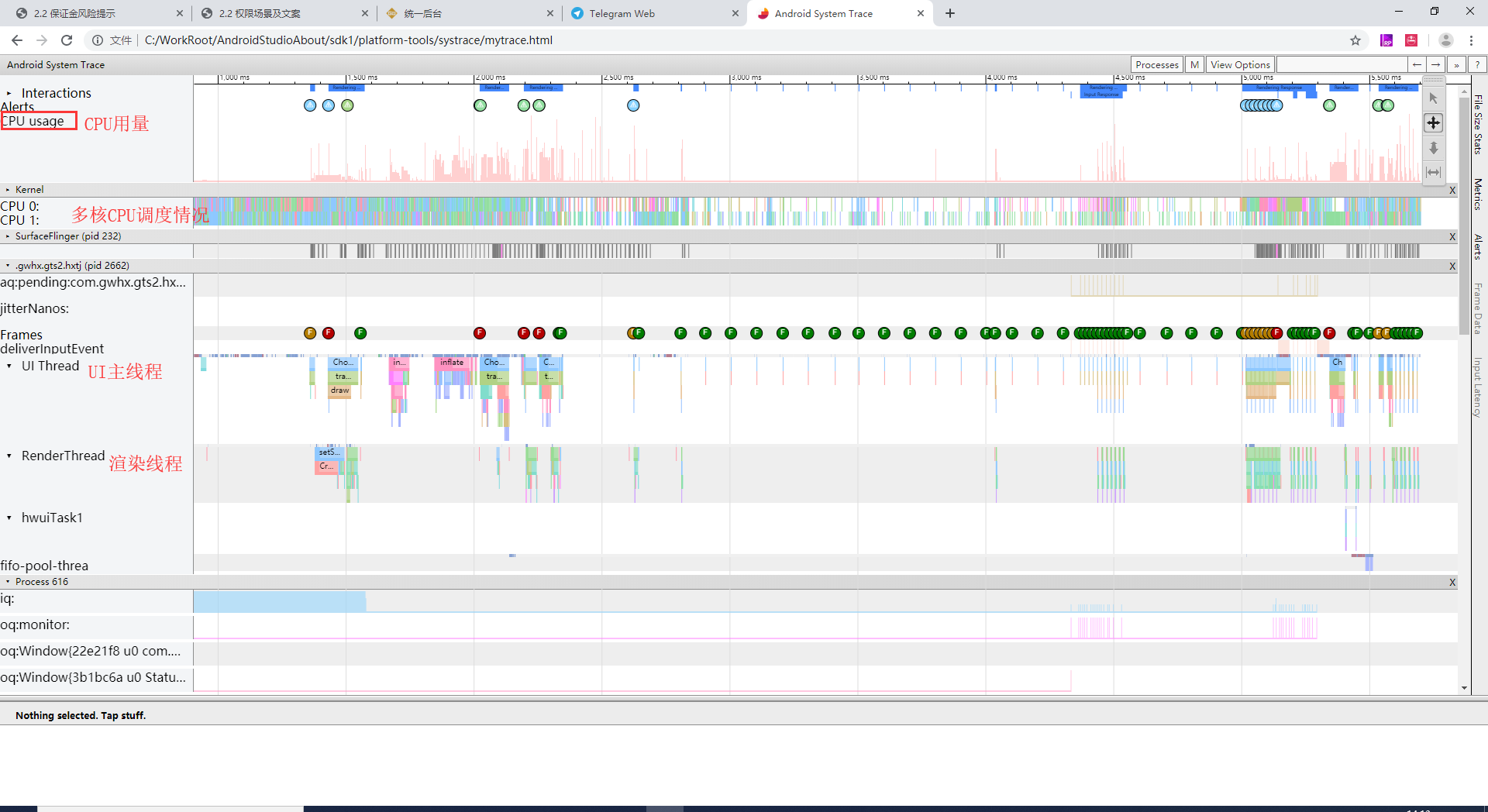

4、這里我們得到了非常多的性能指標，包括上圖中紅色字體標記的CPU用量，多核CPU調度情況，UI主執行緒，渲染執行緒等，但是我們應用層開發，解決的主要是app卡頓問題，一般只需要 去關注 **UI主執行緒的掉幀情況**即可. 按照下圖：

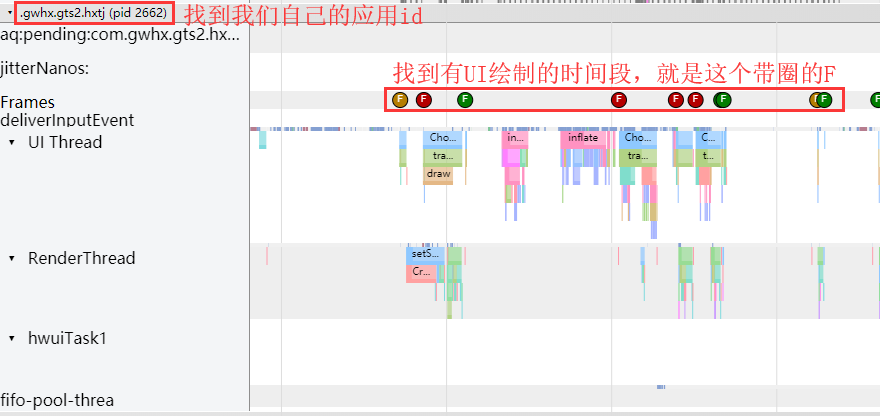

詳解一下這個帶圈的F：
- 整個坐標，橫軸為時間，從左到右時間刻度增加，代表各項指標隨著時間的變化
帶圈的F: 有綠色，黃色和紅色，其中綠色表示繪制正常，無需我們去關心，需要關注的是 黃色和紅色，特別是紅色，- 滑鼠點擊其中一個紅色的F，然后按鍵盤
G鍵，就會出現紅色的豎線，每兩根紅線之間代表一幀的時長(大部分手機的螢屏重繪頻率還是60幀，所以每次繪制大概是16.67MS)，這個F之所以是紅色，是因為這一次的UI繪制時長遠遠超過了1幀，如果UI在1幀時間之內無法完成，便會造成掉幀，一旦掉幀，在用戶的感知下，就是卡頓.- 看下圖：

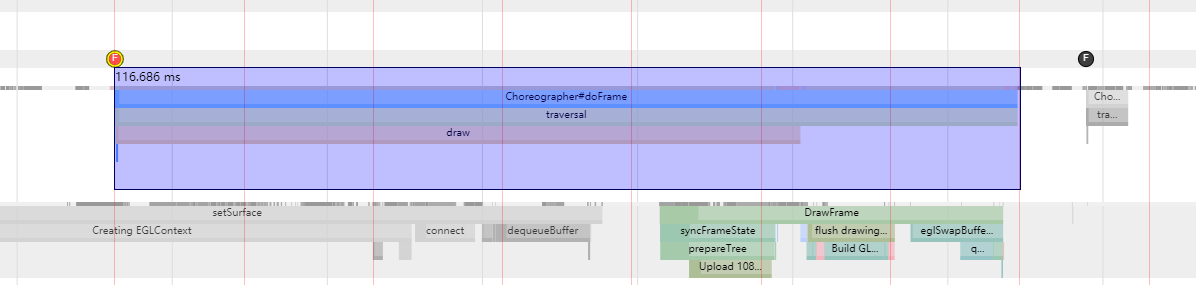

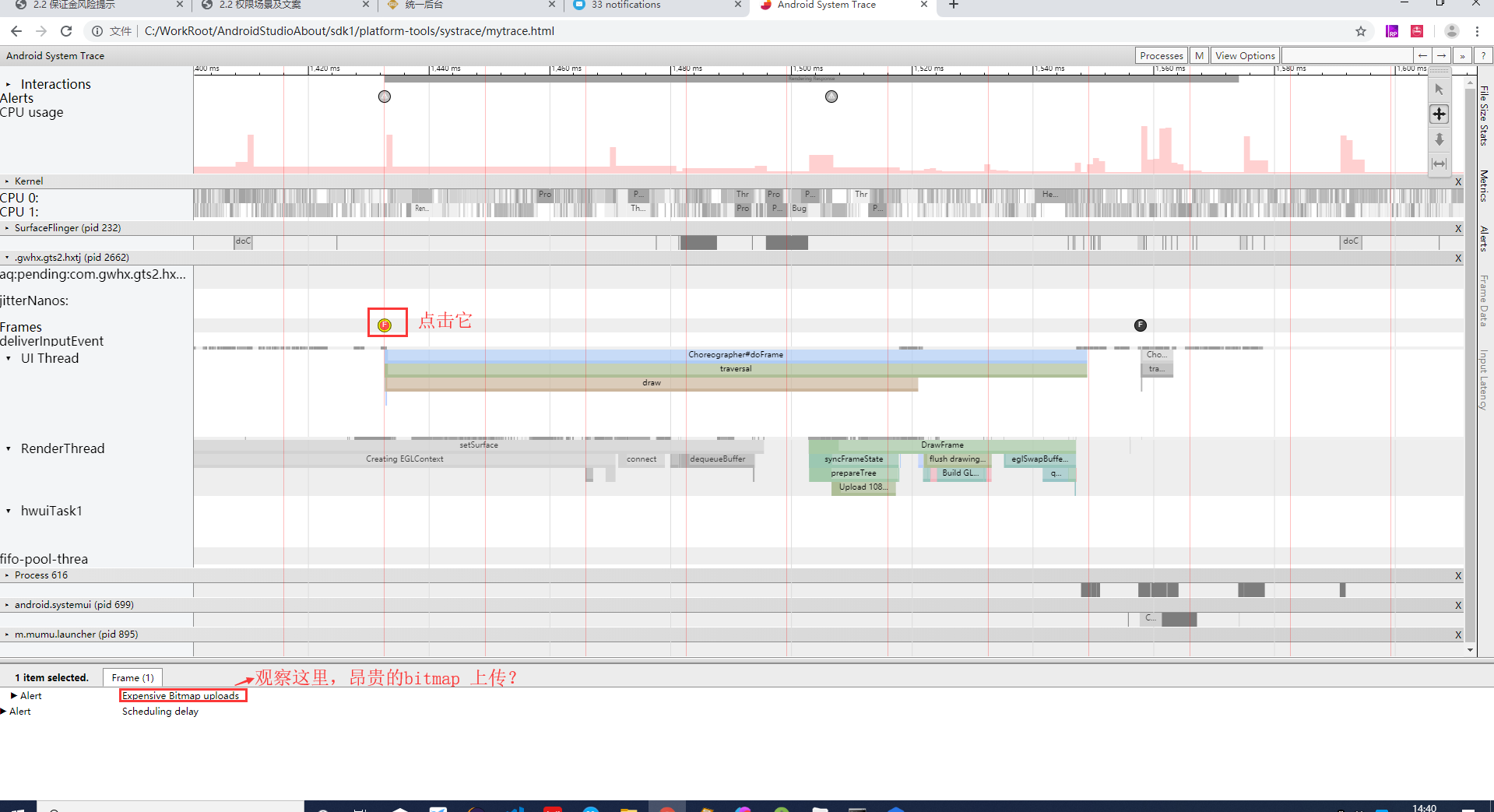

使用滑鼠拖拽，可以通過圖形界面看到這一次繪制所花費的時長：為116.868ms- 在下面的Alert欄中發現了疑似
掉幀元兇
這里反映出，是我們的bitmap圖上傳導致了掉幀，

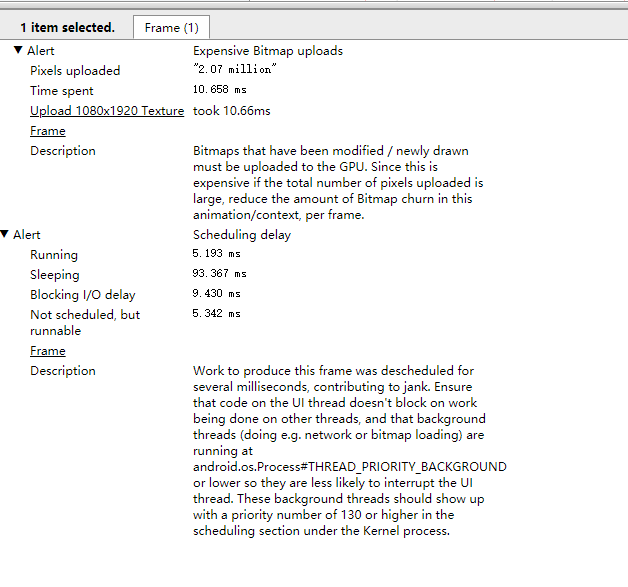

我們繼續把下面兩個箭頭展開，能夠看到：
這里的英文描述，則是 谷歌工程師給我們的建議.我來大概翻譯一下這段話：
第一段的description意思是：修改/新繪制的位圖必須上傳到GPU，因為如果上傳的總像素量很大，這是很昂貴的，所以每幀減少這個影片/背景關系中位圖的波動量，
第二段description的意思是：生成這個幀的作業被重新調度了幾毫秒，這是jank的功勞，確保UI執行緒上的代碼不會阻塞其他執行緒上的作業，并且后臺執行緒(例如網路或位圖加載)在android.os上運行，行程#THREAD_PRIORITY_BACKGROUND或更低，因此它們不太可能中斷UI執行緒，這些后臺執行緒應該在內核行程的調度部分以130或更高的優先級出現，
總的來說，就是Bitmap的使用不當導致掉幀，解決方法大概是：bitmap太大了 要裁剪成合適的大小 或者在背景執行緒去加載
至于更加具體的其他掉幀情況的解決方法，就要根據具體遇到的情況去查資料了，
##關于Trace.beginSection 和 Trace.endSection
這兩個api是androidSdk自帶的，作用是給systrace加上tag，加了tag，就會在systrace圖形上反映出我們這兩個api之間囊括的一段代碼的執行情況，
簡單來說，就是你在 一段代碼的前后，加上 Trace.beginSection 和 Trace.endSection ，像這樣：那么，你在 systrace圖形上就會發現這個，

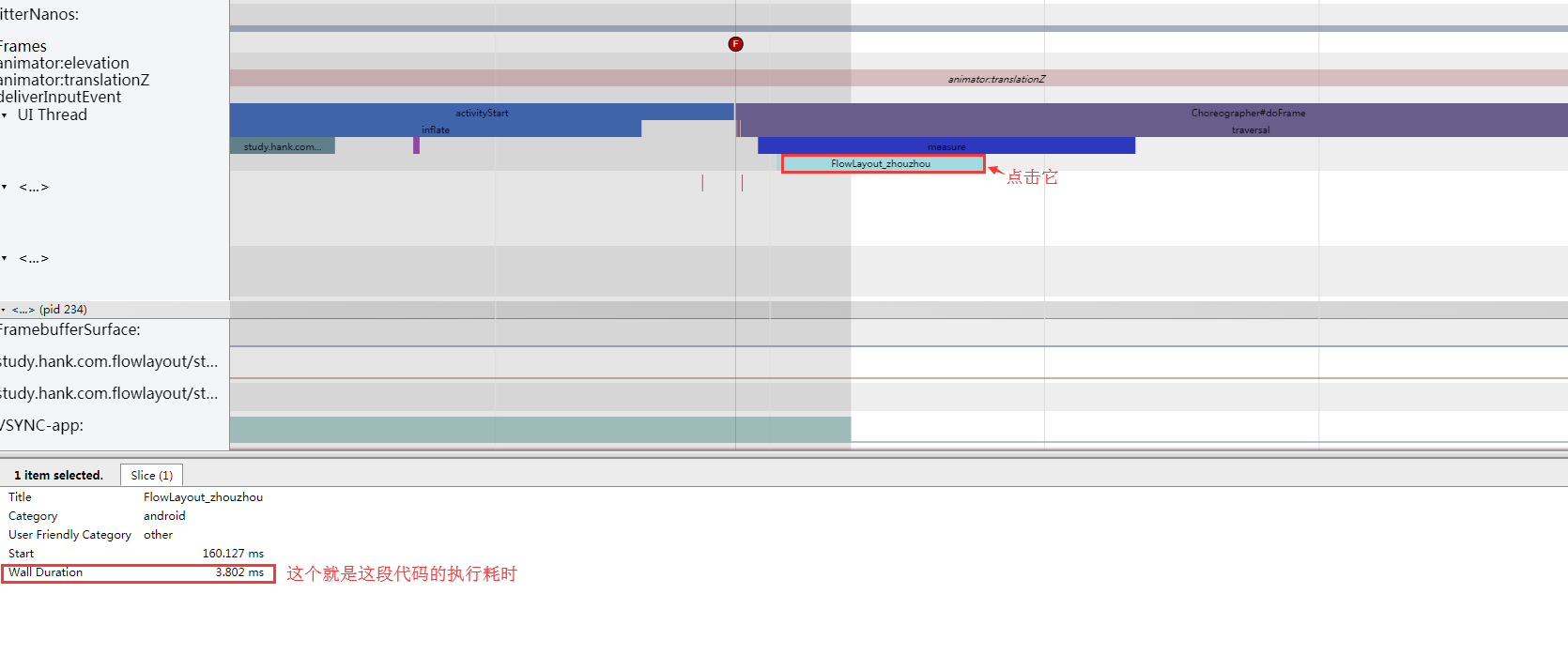

可見，我們代碼的執行耗時等情況可以 反映在systrace圖形上，點擊上面紅框的區域，就會在systrace界面底部發現：，如果加了tag的代碼的執行耗時超過了一幀時長（16.67MS），則說明這一段代碼造成了UI主執行緒掉幀，用戶就有可能感覺到卡頓，
##這里有個坑
如果你上面加了trace.beginSection和endSection，你在圖形中還是沒有看到 你自己設定的tag，那么檢查一下你的 systrace命令，是不是沒有加 -a [app包名]
##做個結論
上述例子，我使用的是app冷啟動時抓的systrace，所以這里的掉幀，就是反映出冷啟動程序中代碼寫的有問題，注意，抓systrace的時間不要太長，必須在systrace開始執行之后再操作app，
在發現掉幀的情況之后，看alert就能看出谷歌給我們的app優化方向建議，雖然還沒有完全解決問題，但是至少確定了一個大方向,知道了大概哪一段代碼出了問題，
#TraceView
在app代碼中加入

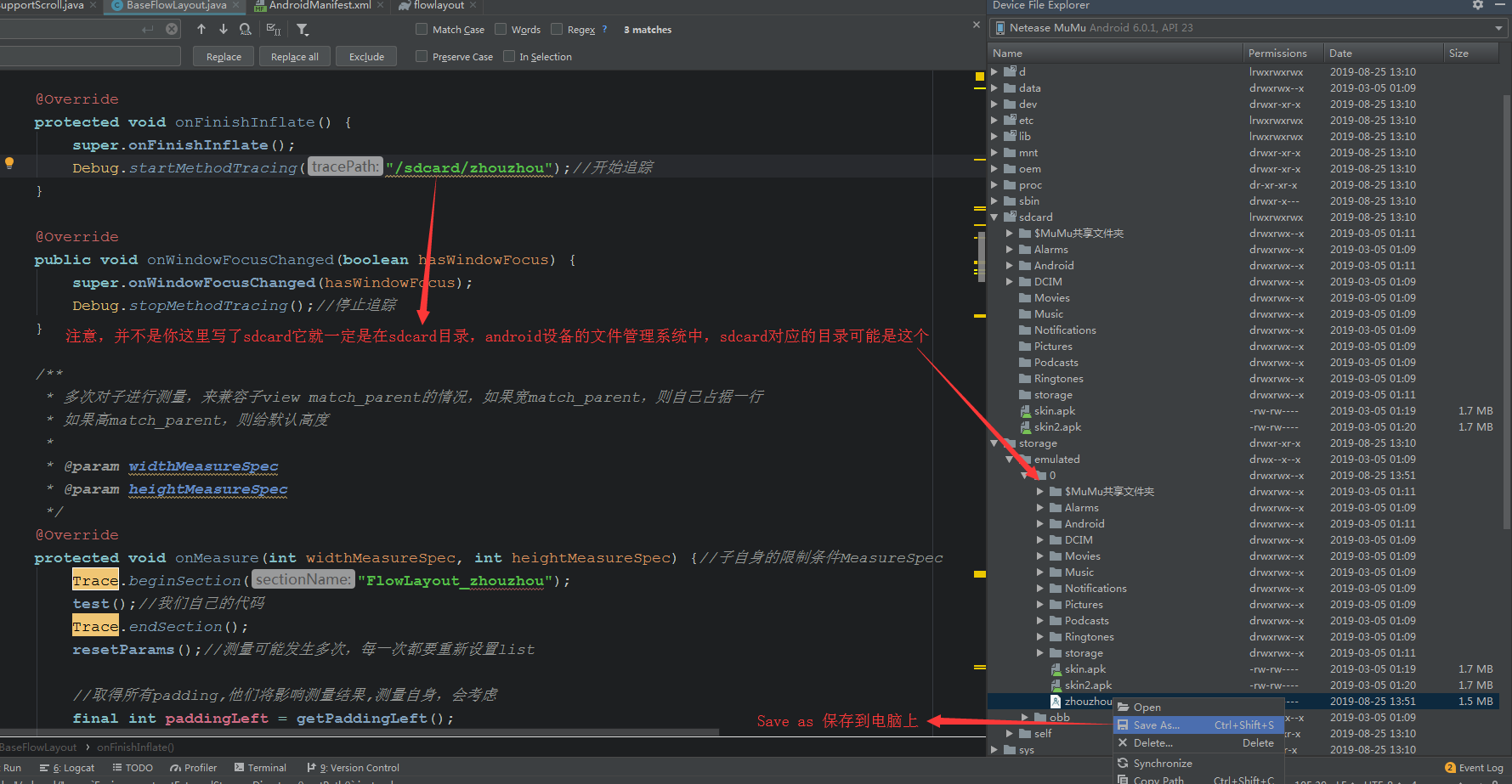

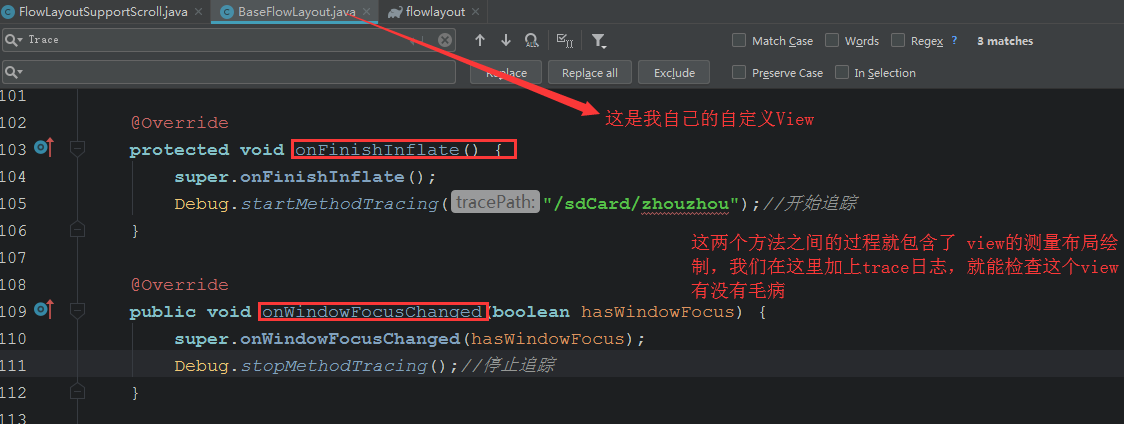

Debug.startMethodTracing("/sdCard/zhouzhou");和Debug.stopMethodTracing();然后運行app，確保能夠執行上面兩個代碼包含的代碼片段 ，比如像這樣：
##坑坑
上面的代碼，如果你加了之后運行直接拋了例外，檢查一下你有沒有加這個權限：
<uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE"/>
接下來，找到這個檔案，匯出到電腦上:

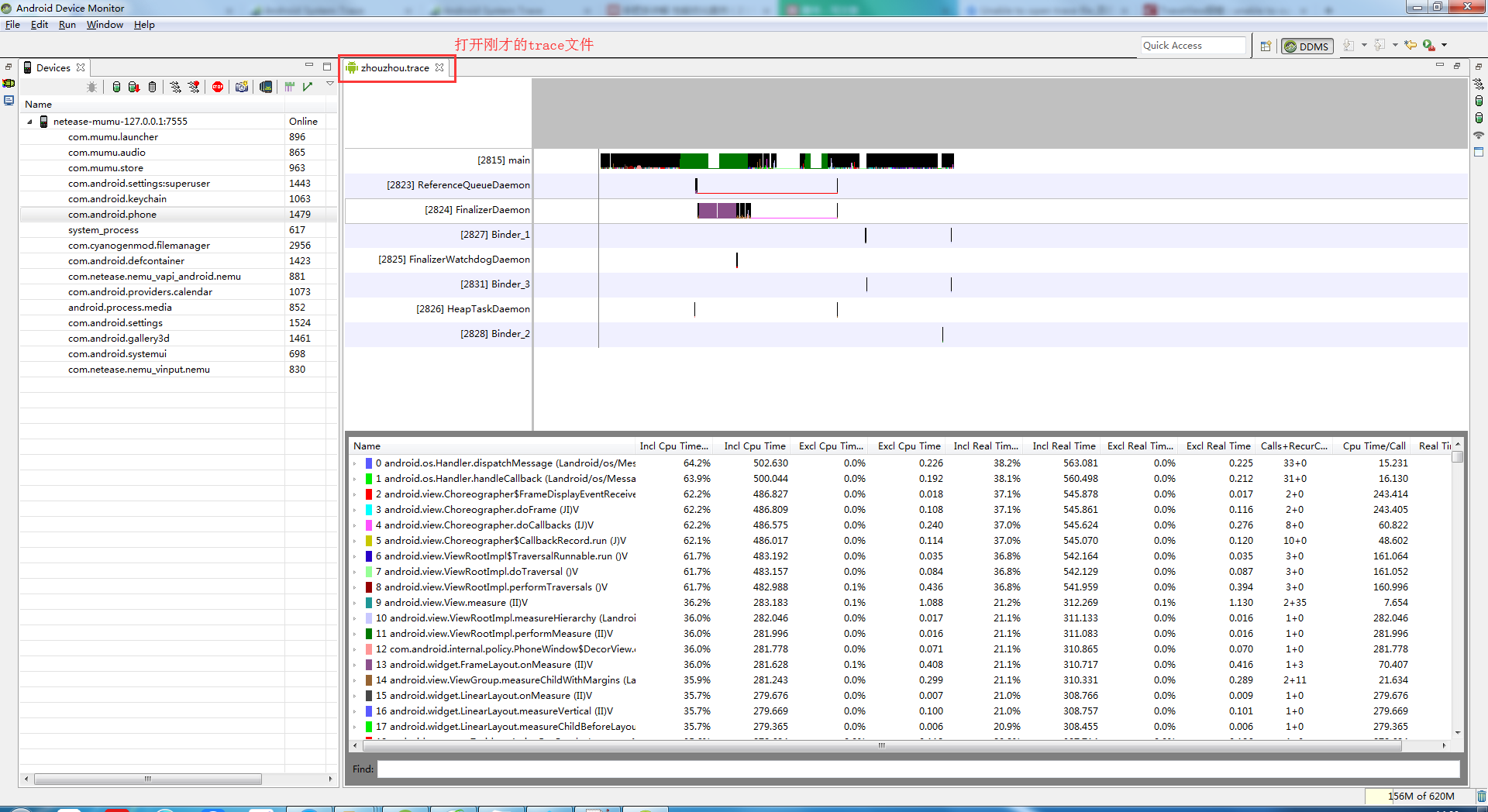

然后就要用到我們最先說道的DDMS，先打開DDMS，File- openFile 打開剛才的.trace檔案
這里包含了這段代碼中所有的方法呼叫，
##表格說明

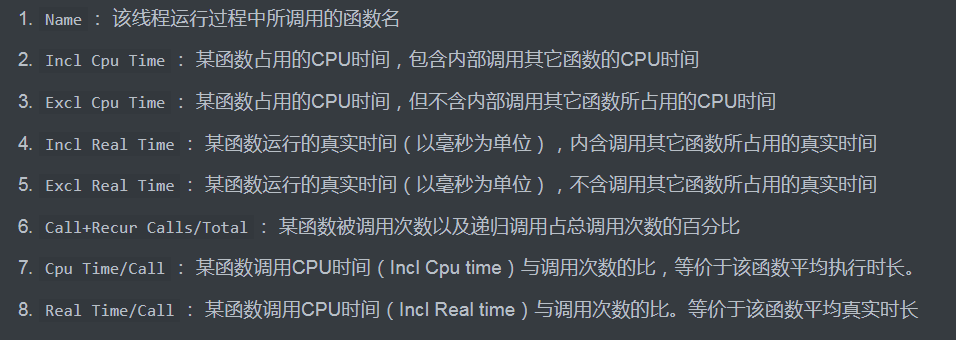

上方有一張表格，每一列的說明如下：
這么多東西，我們不可能全都關注，只需要關注兩個：
Cpu Time/Call函式平均執行時間較長的函式；(耗時較長的函式)Call+Recur Calls/Total，呼叫次數非常頻繁的函式，
如果發現，上面兩個指標超乎尋常，比如呼叫次數特別多，每一次呼叫耗費時間特別長的，而且又能夠是我們自己寫的方法，那么基本上就能確定優化點了，
#關于過度繪制
概念：
如果螢屏的一片區域，在渲染的程序中，被繪制了太多次，則稱為過度繪制，
如何檢查:

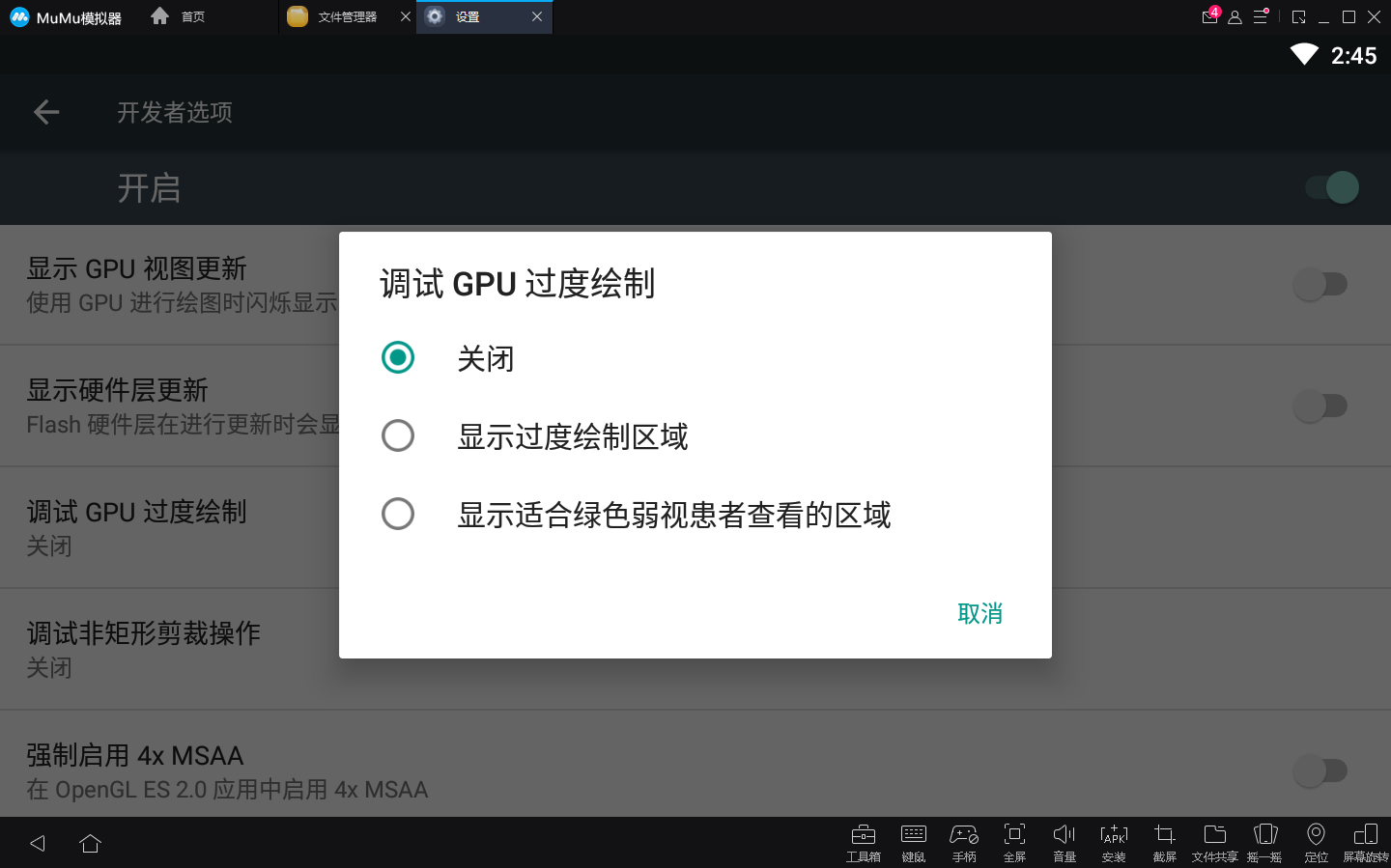

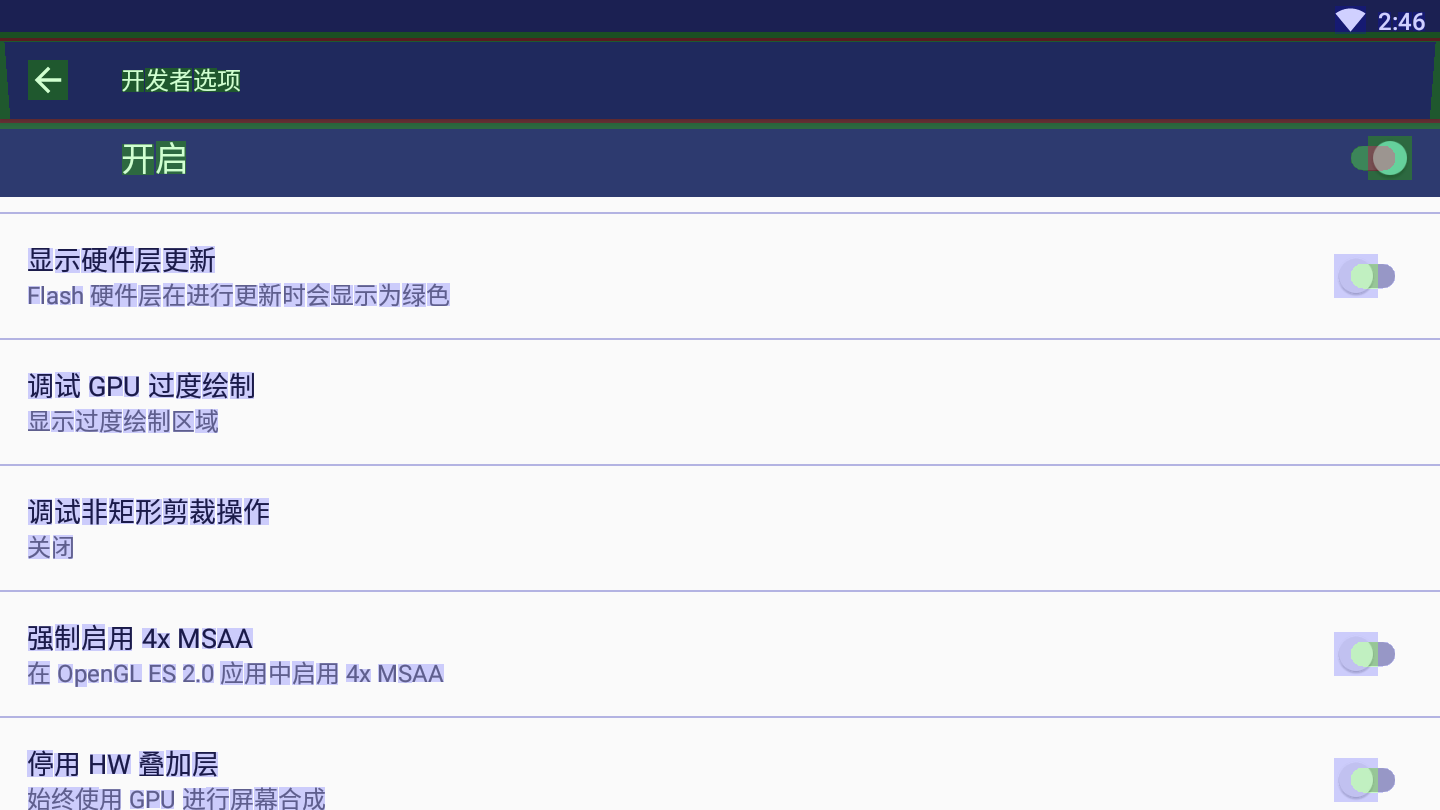

上圖是mumu模擬器的設定界面，我們點擊顯示過度繪制區域,就會發現界面顏色發生了變化：
顏色由淺到深，越深，表示過渡繪制會越嚴重，大致有以下幾種顏色:
- 白色：沒有過度繪制，
- 藍色：Overdraw 一倍，像素繪制了兩次，能夠接受，但是如果整個界面都是藍色的，那么說明還是有繪制的浪費，可以節約一層繪制，
- 綠色：Overdraw 兩倍，嘗試優化，
- 淺紅：Overdraw 三倍，
- 暗紅：Overdraw 四倍，非常嚴重，必須優化，
##如何優化過渡繪制？
- 如果你的代碼中，通過過度繪制的檢查，發現復雜布局顯示出大量的過度繪制，那么必須要考慮
用自定義View自己去繪制，- 如果你的布局xml中，有大量的嵌套，考慮
去掉某些 background，因為沒有了background，UI執行緒就不會去做這一次繪制- 如果非要用到有background的layout，那么在滿足業務需求的情況下考慮
減少一定的層級，
#結語
上述3個工具的使用，是我們app性能優化中必須用到的，大概思路如下
1.用systrace 抓取 .html檔案，觀察圖形，找出掉幀的大概位置
2. 用 Trace.beginSection 和 Trace.endSection 反復推測，確定確切代碼塊
3. 用traceView抓取.trace日志，用DDMS打開它，尋找耗時較長的函式 或 次數非常多的函式，確定確切掉幀原因
三個工具需要結合使用，才能具體確定我們的
app哪里出了問題，
#話題拓展
本文只給出了大致思路，并沒有給出Demo，這是因為 性能優化可能出現的情況太多了，無法一一列舉，具體發生了什么，只有到發生之后，自行根據工具檢測出的結果去推斷，去論證，去解決，
性能優化是無止境的，永遠有能夠優化的空間，本文只給出了大致指導方向，具體能夠優化到何種程度，全看各位的自我修為，
上面的3個工具，可以用來做性能優化， 但是他們的作用不僅僅是性能優化，千萬不要一葉障目，比如systrace這個東西，上述文章我只用來檢查了卡頓掉幀的情況，但是它其實還可以 查看CPU調度情況和CPU多核分配情況，還可以檢查主執行緒的執行緒狀態切換情況等，
