很多東西在時序圖中體現的已經非常清楚了，沒有必要再一步一步的作介紹，所以本文以圖為主，然后對部分內容加以簡單解釋，

繪制圖形使用的工具是 PlantUML + Visual Studio Code + PlantUML Extension

本文對 Tomcat 的介紹以 Tomcat-9.0.0.M22 為標準，

https://tomcat.apache.org/tomcat-9.0-doc/index.html

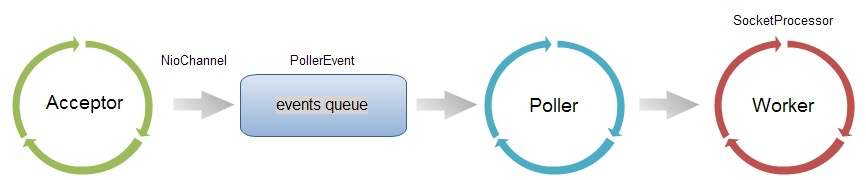

Overview

Connector 啟動以后會啟動一組執行緒用于不同階段的請求處理程序，

1. Acceptor 執行緒組，用于接受新連接，并將新連接封裝一下，選擇一個 Poller 將新連接添加到 Poller 的事件佇列中，
2. Poller 執行緒組，用于監聽 Socket 事件，當 Socket 可讀或可寫等等時，將 Socket 封裝一下添加到 worker 執行緒池的任務佇列中，
3. worker 執行緒組，用于對請求進行處理，包括分析請求報文并創建 Request 物件，呼叫容器的 pipeline 進行處理，

Acceptor、Poller、worker 所在的 ThreadPoolExecutor 都維護在 NioEndpoint 中，

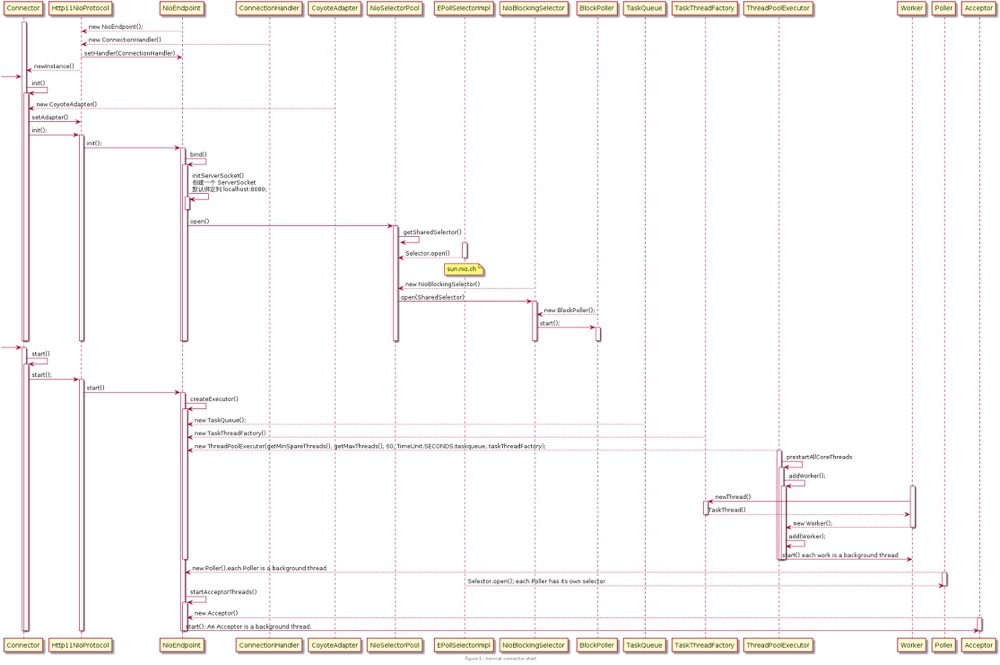

Connector Init and Start

1. initServerSocket()，通過 ServerSocketChannel.open() 打開一個 ServerSocket，默認系結到 8080 埠，默認的連接等待佇列長度是 100， 當超過 100 個時會拒絕服務，我們可以通過配置 conf/server.xml 中 Connector 的 acceptCount 屬性對其進行定制，
2. createExecutor() 用于創建 Worker 執行緒池，默認會啟動 10 個 Worker 執行緒，Tomcat 處理請求程序中，Woker 最多不超過 200 個，我們可以通過配置 conf/server.xml 中 Connector 的 minSpareThreads 和 maxThreads 對這兩個屬性進行定制，
3. Pollor 用于檢測已就緒的 Socket， 默認最多不超過 2 個，Math.min(2,Runtime.getRuntime().availableProcessors());，我們可以通過配置 pollerThreadCount 來定制，
4. Acceptor 用于接受新連接，默認是 1 個，我們可以通過配置 acceptorThreadCount 對其進行定制，

Requtst Process

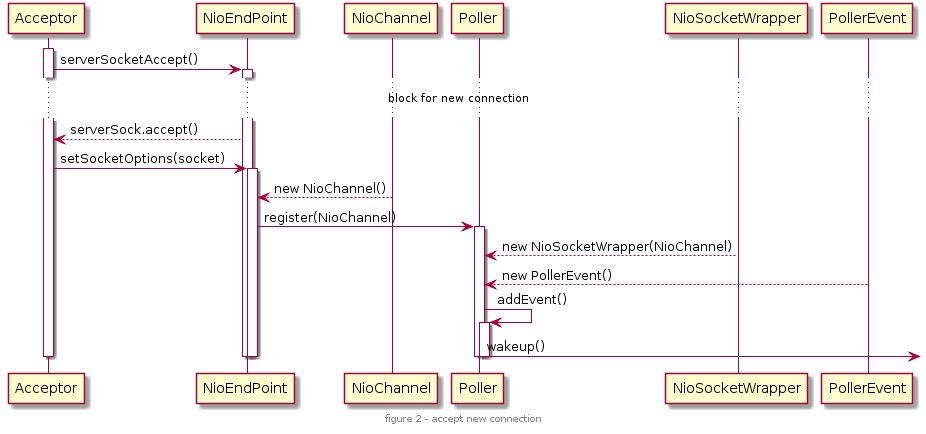

Acceptor

1. Acceptor 在啟動后會阻塞在 ServerSocketChannel.accept(); 方法處，當有新連接到達時，該方法回傳一個 SocketChannel，
2. 配置完 Socket 以后將 Socket 封裝到 NioChannel 中，并注冊到 Poller,值的一提的是，我們一開始就啟動了多個 Poller 執行緒，注冊的時候，連接是公平的分配到每個 Poller 的，NioEndpoint 維護了一個 Poller 陣列，當一個連接分配給 pollers[index] 時，下一個連接就會分配給 pollers[(index+1)%pollers.length].
3. addEvent() 方法會將 Socket 添加到該 Poller 的 PollerEvent 佇列中，到此 Acceptor 的任務就完成了，

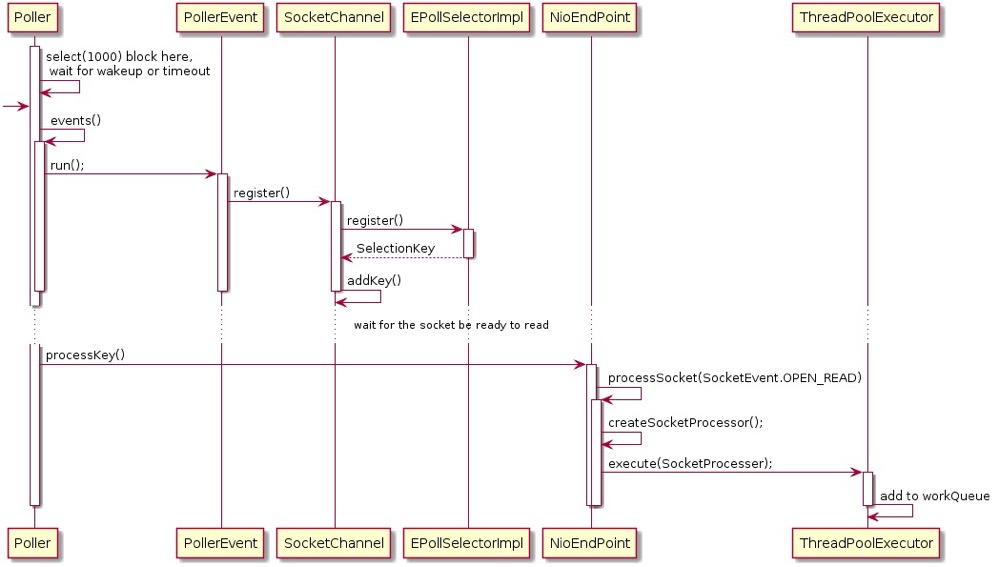

Poller

1. selector.select(1000)，當 Poller 啟動后因為 selector 中并沒有已注冊的 Channel，所以當執行到該方法時只能阻塞，所有的 Poller 共用一個 Selector，其實作類是 sun.nio.ch.EPollSelectorImpl
2. events() 方法會將通過 addEvent() 方法添加到事件佇列中的 Socket 注冊到 EPollSelectorImpl，當 Socket 可讀時，Poller 才對其進行處理
3. createSocketProcessor() 方法將 Socket 封裝到 SocketProcessor 中，SocketProcessor 實作了 Runnable 介面，worker 執行緒通過呼叫其 run() 方法來對 Socket 進行處理，
4. execute(SocketProcessor) 方法將 SocketProcessor 提交到執行緒池，放入執行緒池的 workQueue 中，workQueue 是 BlockingQueue 的實體，到此 Poller 的任務就完成了，

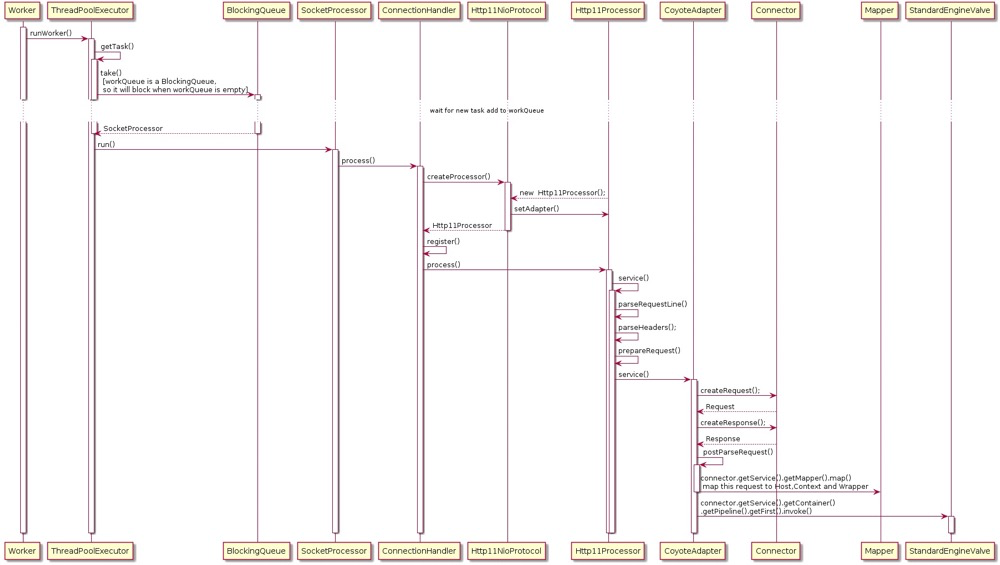

Worker

• worker 執行緒被創建以后就執行 ThreadPoolExecutor 的 runWorker() 方法，試圖從 workQueue 中取待處理任務，但是一開始 workQueue 是空的，所以 worker 執行緒會阻塞在 workQueue.take() 方法，
• 當新任務添加到 workQueue后，workQueue.take() 方法會回傳一個 Runnable，通常是 SocketProcessor,然后 worker 執行緒呼叫 SocketProcessor 的 run() 方法對 Socket 進行處理，
• createProcessor() 會創建一個 Http11Processor, 它用來決議 Socket，將 Socket 中的內容封裝到 Request 中，注意這個 Request 是臨時使用的一個類，它的全類名是 org.apache.coyote.Request，
• postParseRequest() 方法封裝一下 Request，并處理一下映射關系(從 URL 映射到相應的 Host、Context、Wrapper)，

1. CoyoteAdapter 將 Rquest 提交給 Container 處理之前，并將 org.apache.coyote.Request 封裝到 org.apache.catalina.connector.Request，傳遞給 Container 處理的 Request 是 org.apache.catalina.connector.Request，
2. connector.getService().getMapper().map()，用來在 Mapper 中查詢 URL 的映射關系，映射關系會保留到 org.apache.catalina.connector.Request 中，Container 處理階段 request.getHost() 是使用的就是這個階段查詢到的映射主機，以此類推 request.getContext()、request.getWrapper() 都是，

• connector.getService().getContainer().getPipeline().getFirst().invoke() 會將請求傳遞到 Container 處理，當然了 Container 處理也是在 Worker 執行緒中執行的，但是這是一個相對獨立的模塊，所以單獨分出來一節，

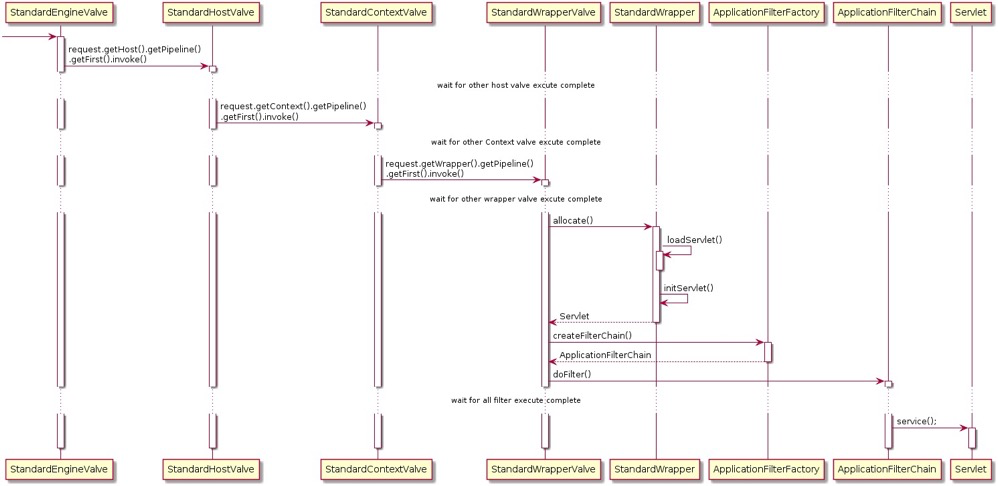

Container

• 需要注意的是，基本上每一個容器的 StandardPipeline 上都會有多個已注冊的 Valve，我們只關注每個容器的 Basic Valve，其他 Valve 都是在 Basic Valve 前執行，
• request.getHost().getPipeline().getFirst().invoke() 先獲取對應的 StandardHost，并執行其 pipeline，
• request.getContext().getPipeline().getFirst().invoke() 先獲取對應的 StandardContext,并執行其 pipeline，
• request.getWrapper().getPipeline().getFirst().invoke() 先獲取對應的 StandardWrapper，并執行其 pipeline，
• 最值得說的就是 StandardWrapper 的 Basic Valve，StandardWrapperValve

1. allocate() 用來加載并初始化 Servlet，值的一提的是 Servlet 并不都是單例的，當 Servlet 實作了 SingleThreadModel 介面后，StandardWrapper 會維護一組 Servlet 實體，這是享元模式，當然了 SingleThreadModel在 Servlet 2.4 以后就棄用了，
2. createFilterChain() 方法會從 StandardContext 中獲取到所有的過濾器，然后將匹配 Request URL 的所有過濾器挑選出來添加到 filterChain 中，
3. doFilter() 執行過濾鏈,當所有的過濾器都執行完畢后呼叫 Servlet 的 service() 方法，

參考：
https://www.amazon.com/How-Tomcat-Works-Budi-Kurniawan/dp/097521280X
http://product.dangdang.com/25084132.html
https://tomcat.apache.org/tomcat-9.0-doc/index.html
http://www-eu.apache.org/dist/tomcat/tomcat-9/v9.0.0.M22/src/
http://gearever.iteye.com/blog/1844203
