該系列文章是筆者在學習 Spring Boot 程序中總結下來的，里面涉及到相關原始碼，可能對讀者不太友好，請結合我的原始碼注釋 Spring Boot 原始碼分析 GitHub 地址進行閱讀

Spring Boot 版本：2.2.x

最好對 Spring 原始碼有一定的了解，可以先查看我的 《死磕 Spring 之 IoC 篇 - 文章導讀》 系列文章

如果該篇內容對您有幫助，麻煩點擊一下“推薦”，也可以關注博主，感激不盡~

該系列其他文章請查看：《精盡 Spring Boot 原始碼分析 - 文章導讀》

概述

我們知道 Spring Boot 能夠創建獨立的 Spring 應用，內部嵌入 Tomcat 容器（Jetty、Undertow），讓我們的 jar 無需放入 Servlet 容器就能直接運行，那么對于 Spring Boot 內部嵌入 Tomcat 容器的實作你是否深入的學習過？或許你可以通過這篇文章了解到相關內容，

在上一篇 《SpringApplication 啟動類的啟動程序》 文章分析了 SpringApplication#run(String... args) 啟動 Spring 應用的主要流程，不過你是不是沒有看到和 Tomcat 相關的初始化作業呢？

別急，在重繪 Spring 應用背景關系的程序中會呼叫 onRefresh() 方法，在 Spring Boot 的 ServletWebServerApplicationContext 中重寫了該方法，此時會創建一個 Servlet 容器（默認為 Tomcat），并添加 IoC 容器中的 Servlet、Filter 和 EventListener 至 Servlet 背景關系，

例如 Spring MVC 中的核心組件 DispatcherServlet 物件會添加至 Servlet 背景關系，不熟悉 Spring MVC 的小伙伴可查看我前面的 《精盡Spring MVC原始碼分析 - 一個請求的旅行程序》 這篇文章，同時，在 《精盡Spring MVC原始碼分析 - 尋找遺失的 web.xml》 這篇文章中有提到過 Spring Boot 是如何加載 Servlet 的，感興趣的可以先去看一看，本文會做更加詳細的分析，

接下來，我們一起來看看 Spring Boot 內嵌 Tomcat 的實作，

文章的篇幅有點長，處理程序有點繞，每個小節我都是按照優先順序來展述的，同時，主要的流程也標注了序號，請耐心查看??

如何使用

在我們的 Spring Boot 專案中通常會引入 spring-boot-starter-web 這個依賴，該模塊提供全堆疊的 WEB 開發特性，包括 Spring MVC 依賴和 Tomcat 容器，這樣我們就可以打成 jar 包直接啟動我們的應用，如下：

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-web</artifactId>
</dependency>

如果不想使用內嵌的 Tomcat，我們可以這樣做：

<packaging>war</packaging>

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-web</artifactId>
    <exclusions>
        <exclusion>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-tomcat</artifactId>
        </exclusion>
    </exclusions>
</dependency>
<dependency>
    <groupId>javax.servlet</groupId>
    <artifactId>javax.servlet-api</artifactId>
    <version>4.0.1</version>
    <scope>provided</scope>
</dependency>

然后啟動類這樣寫：

// 方式三
@SpringBootApplication
public class Application extends SpringBootServletInitializer {

    // 可不寫
    public static void main(String[] args) {
        SpringApplication.run(DemoApplication.class, args);
    }

    @Override
    protected SpringApplicationBuilder configure(SpringApplicationBuilder builder) {
        return builder.sources(Application.class);
    }
}

這樣你打成 war 包就可以放入外部的 Servlet 容器中運行了，具體實作查看下一篇文章，本文分析的主要是 Spring Boot 內嵌 Tomcat 的實作，

回顧

在上一篇 《SpringApplication 啟動類的啟動程序》 文章分析 SpringApplication#run(String... args) 啟動 Spring 應用的程序中講到，在創建好 Spring 應用背景關系后，會呼叫其 AbstractApplication#refresh() 方法重繪背景關系，該方法涉及到 Spring IoC 的所有內容，參考 《死磕Spring之IoC篇 - Spring 應用背景關系 ApplicationContext》

/**
 * 重繪背景關系，在哪會被呼叫？
 * 在 **Spring MVC** 中，{@link org.springframework.web.context.ContextLoader#initWebApplicationContext} 方法初始化背景關系時，會呼叫該方法
 */
@Override
public void refresh() throws BeansException, IllegalStateException {
    // <1> 來個鎖，不然 refresh() 還沒結束，你又來個啟動或銷毀容器的操作，那不就亂套了嘛
    synchronized (this.startupShutdownMonitor) {

        // <2> 重繪背景關系環境的準備作業，記錄下容器的啟動時間、標記'已啟動'狀態、對背景關系環境屬性進行校驗
        prepareRefresh();

        // <3> 創建并初始化一個 BeanFactory 物件 `beanFactory`，會加載出對應的 BeanDefinition 元資訊們
        ConfigurableListableBeanFactory beanFactory = obtainFreshBeanFactory();

        // <4> 為 `beanFactory` 進行一些準備作業，例如添加幾個 BeanPostProcessor，手動注冊幾個特殊的 Bean
        prepareBeanFactory(beanFactory);

        try {
            // <5> 對 `beanFactory` 在進行一些后期的加工，交由子類進行擴展
            postProcessBeanFactory(beanFactory);

            // <6> 執行 BeanFactoryPostProcessor 處理器，包含 BeanDefinitionRegistryPostProcessor 處理器
            invokeBeanFactoryPostProcessors(beanFactory);

            // <7> 對 BeanPostProcessor 處理器進行初始化，并添加至 BeanFactory 中
            registerBeanPostProcessors(beanFactory);

            // <8> 設定背景關系的 MessageSource 物件
            initMessageSource();

            // <9> 設定背景關系的 ApplicationEventMulticaster 物件，背景關系事件廣播器
            initApplicationEventMulticaster();

            // <10> 重繪背景關系時再進行一些初始化作業，交由子類進行擴展
            onRefresh();

            // <11> 將所有 ApplicationListener 監聽器添加至 `applicationEventMulticaster` 事件廣播器，如果已有事件則進行廣播
            registerListeners();

            // <12> 設定 ConversionService 型別轉換器，**初始化**所有還未初始化的 Bean（不是抽象、單例模式、不是懶加載方式）
            finishBeanFactoryInitialization(beanFactory);

            // <13> 重繪背景關系的最后一步作業，會發布 ContextRefreshedEvent 背景關系完成重繪事件
            finishRefresh();
        }
        // <14> 如果上面程序出現 BeansException 例外
        catch (BeansException ex) {
            if (logger.isWarnEnabled()) {
                logger.warn("Exception encountered during context initialization - " +
                        "cancelling refresh attempt: " + ex);
            }
            // <14.1> “銷毀” 已注冊的單例 Bean
            destroyBeans();

            // <14.2> 設定背景關系的 `active` 狀態為 `false`
            cancelRefresh(ex);

            // <14.3> 拋出例外
            throw ex;
        }
        // <15> `finally` 代碼塊
        finally {
            // Reset common introspection caches in Spring's core, since we
            // might not ever need metadata for singleton beans anymore...
            // 清除相關快取，例如通過反射機制快取的 Method 和 Field 物件，快取的注解元資料，快取的泛型型別物件，快取的類加載器
            resetCommonCaches();
        }
    }
}

在該方法的第 10 步可以看到會呼叫 onRefresh() 方法再進行一些初始化作業，這個方法交由子類進行擴展，那么在 Spring Boot 中的 ServletWebServerApplicationContext 重寫了該方法，會創建一個 Servlet 容器（默認為 Tomcat），也就是當前 Spring Boot 應用所運行的 Web 環境，

第 13 步會呼叫 onRefresh() 方法，ServletWebServerApplicationContext 重寫了該方法，啟動 WebServer，對 Servlet 進行加載并初始化

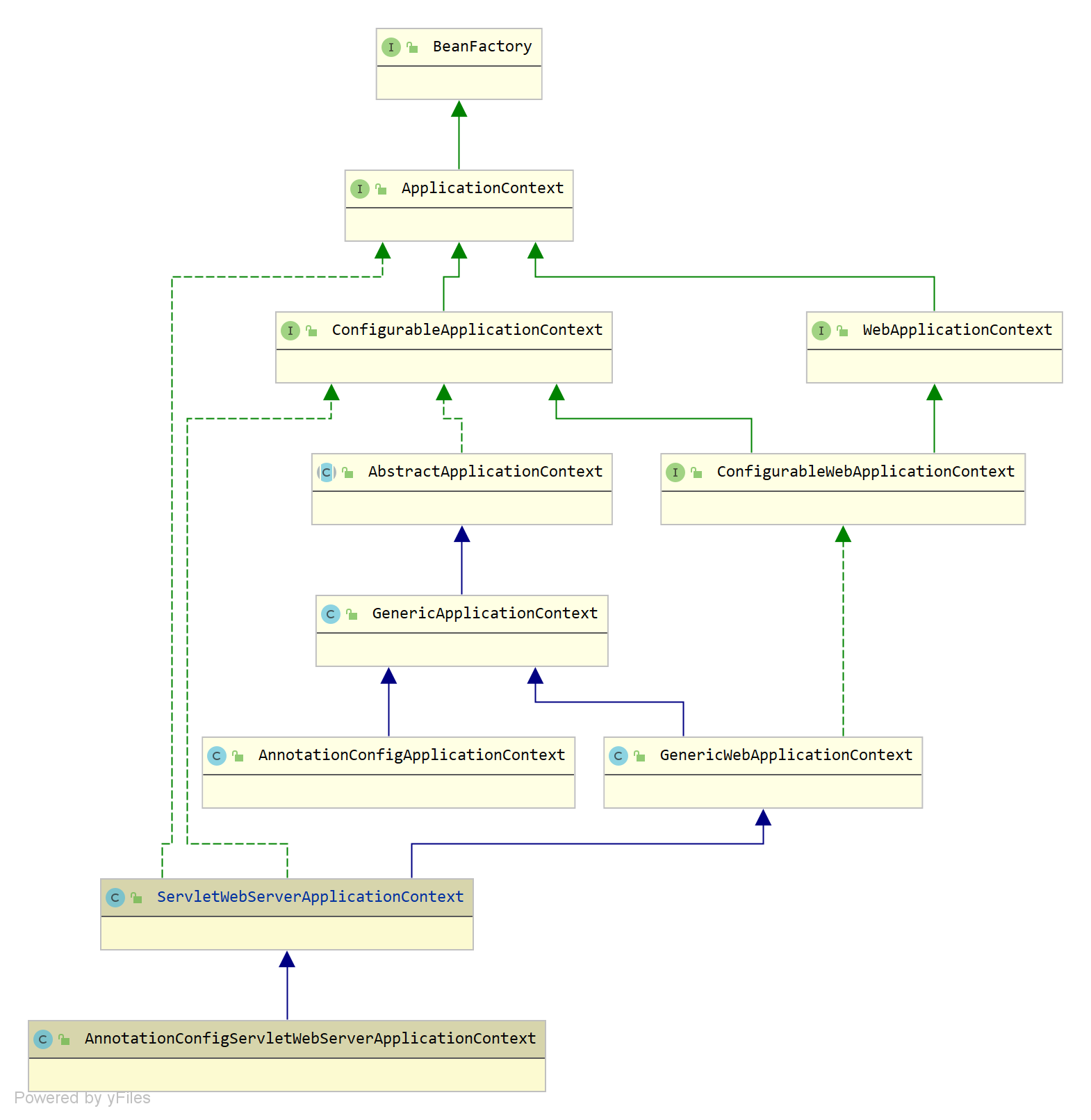

類圖

由于整個 ApplicationContext 體系比較龐大，下面列出了部分類

DispatcherServlet 自動配置類

在開始之前，我們先來看看 org.springframework.boot.autoconfigure.web.servlet.DispatcherServletAutoConfiguration 這個自動配置類，部分如下：

@AutoConfigureOrder(Ordered.HIGHEST_PRECEDENCE) // 最高優先級的自動配置
@Configuration(proxyBeanMethods = false) // 作為一個配置類，不進行 CGLIB 提升
@ConditionalOnWebApplication(type = Type.SERVLET) // Servlet 應用的型別才注入當前 Bean
@ConditionalOnClass(DispatcherServlet.class) // 存在 DispatcherServlet 這個類才注入當前 Bean
@AutoConfigureAfter(ServletWebServerFactoryAutoConfiguration.class) // 在 ServletWebServerFactoryAutoConfiguration 后面進行自動配置
public class DispatcherServletAutoConfiguration {

	public static final String DEFAULT_DISPATCHER_SERVLET_BEAN_NAME = "dispatcherServlet";

	public static final String DEFAULT_DISPATCHER_SERVLET_REGISTRATION_BEAN_NAME = "dispatcherServletRegistration";

	// 作為一個配置類，不進行 CGLIB 提升
	@Configuration(proxyBeanMethods = false)
	// 滿足條件則注入當前 DispatcherServlet（需要 Spring 背景關系中不存在）
	@Conditional(DefaultDispatcherServletCondition.class)
	// 存在 ServletRegistration 這個類才注入當前 Bean
	@ConditionalOnClass(ServletRegistration.class)
	// 注入兩個配置物件
	@EnableConfigurationProperties({ HttpProperties.class, WebMvcProperties.class })
	protected static class DispatcherServletConfiguration {

		// 定義一個 DispatcherServlet 的 Bean
		@Bean(name = DEFAULT_DISPATCHER_SERVLET_BEAN_NAME)
		public DispatcherServlet dispatcherServlet(HttpProperties httpProperties, WebMvcProperties webMvcProperties) {
			DispatcherServlet dispatcherServlet = new DispatcherServlet();
			dispatcherServlet.setDispatchOptionsRequest(webMvcProperties.isDispatchOptionsRequest());
			dispatcherServlet.setDispatchTraceRequest(webMvcProperties.isDispatchTraceRequest());
			dispatcherServlet.setThrowExceptionIfNoHandlerFound(webMvcProperties.isThrowExceptionIfNoHandlerFound());
			dispatcherServlet.setPublishEvents(webMvcProperties.isPublishRequestHandledEvents());
			dispatcherServlet.setEnableLoggingRequestDetails(httpProperties.isLogRequestDetails());
			return dispatcherServlet;
		}

		@Bean
		@ConditionalOnBean(MultipartResolver.class)
		@ConditionalOnMissingBean(name = DispatcherServlet.MULTIPART_RESOLVER_BEAN_NAME)
		public MultipartResolver multipartResolver(MultipartResolver resolver) {
			// Detect if the user has created a MultipartResolver but named it incorrectly
			return resolver;
		}
	}

	// 作為一個配置類，不進行 CGLIB 提升
	@Configuration(proxyBeanMethods = false)
	// 滿足條件則注入當前 DispatcherServletRegistrationBean
	@Conditional(DispatcherServletRegistrationCondition.class)
	// 存在 ServletRegistration 這個類才注入當前 Bean
	@ConditionalOnClass(ServletRegistration.class)
	// 注入一個配置物件
	@EnableConfigurationProperties(WebMvcProperties.class)
	// 先注入上面的 DispatcherServletConfiguration 物件
	@Import(DispatcherServletConfiguration.class)
	protected static class DispatcherServletRegistrationConfiguration {

		// 為 DispatcherServlet 定義一個 RegistrationBean 物件，目的是往 ServletContext 背景關系中添加 DispatcherServlet
		@Bean(name = DEFAULT_DISPATCHER_SERVLET_REGISTRATION_BEAN_NAME)
		// 需要存在名稱為 `dispatcherServlet` 型別為 DispatcherServlet 的 Bean
		@ConditionalOnBean(value = https://www.cnblogs.com/lifullmoon/p/DispatcherServlet.class, name = DEFAULT_DISPATCHER_SERVLET_BEAN_NAME)
		public DispatcherServletRegistrationBean dispatcherServletRegistration(DispatcherServlet dispatcherServlet,
				WebMvcProperties webMvcProperties, ObjectProvider multipartConfig) {
			DispatcherServletRegistrationBean registration = new DispatcherServletRegistrationBean(dispatcherServlet,
					webMvcProperties.getServlet().getPath());
			registration.setName(DEFAULT_DISPATCHER_SERVLET_BEAN_NAME);
			registration.setLoadOnStartup(webMvcProperties.getServlet().getLoadOnStartup());
			// 如果有 MultipartConfigElement 配置則進行設定
			multipartConfig.ifAvailable(registration::setMultipartConfig);
			return registration;
		}
	}
}

這個 DispatcherServletAutoConfiguration 自動配置類，會在你引入 spring-boot-starter-web 模塊后生效，因為該模塊引入了 spring mvc 和 tomcat 相關依賴，關于 Spring Boot 的自動配置功能在后續文章進行分析，

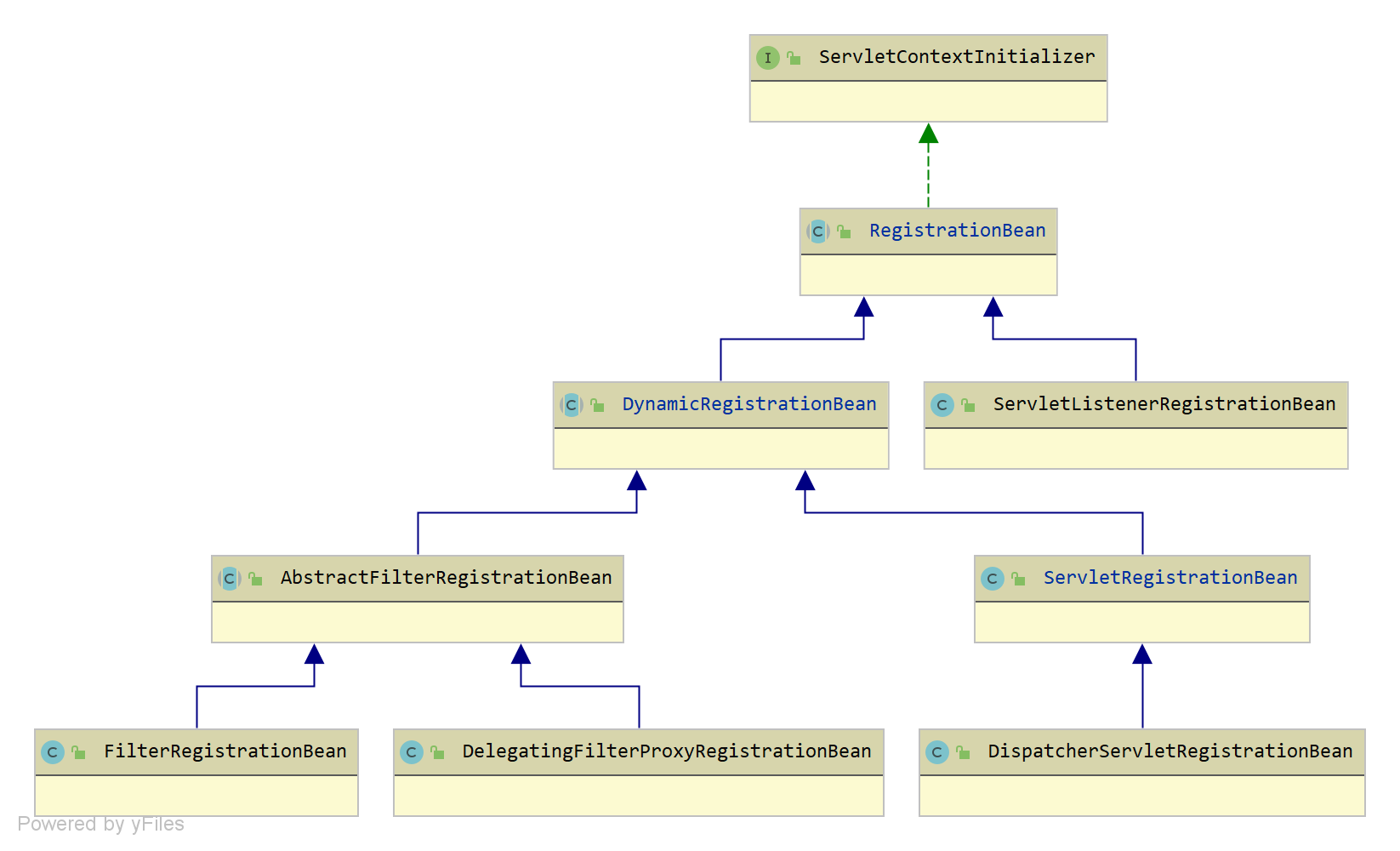

在這里會注入 DispatcherServletRegistrationBean（繼承 RegistrationBean ）物件，它關聯著一個 DispatcherServlet 物件，在后面會講到 Spring Boot 會找到所有 RegistrationBean物件，然后往 Servlet 背景關系中添加 Servlet 或者 Filter，

ServletWebServerApplicationContext

org.springframework.boot.web.servlet.context.ServletWebServerApplicationContext，Spring Boot 應用 SERVLET 型別（默認）對應的 Spring 背景關系物件

接下來，我們一起來看看它重寫的 onRefresh() 和 finishRefresh() 方法

1. onRefresh 方法

// ServletWebServerApplicationContext.java
@Override
protected void onRefresh() {
    // 呼叫父類方法，初始化 ThemeSource 物件
    super.onRefresh();
    try {
        /**
         * 創建一個 WebServer 服務（默認 Tomcat），并初始化 ServletContext 背景關系
         * 會先創建一個 {@link Tomcat} 容器并啟動，同時會注冊各種 Servlet
         * 例如 借助 {@link org.springframework.boot.autoconfigure.web.servlet.DispatcherServletAutoConfiguration}
         * 注冊 {@link DispatcherServlet} 物件到 ServletContext 背景關系，這樣就可以通過 Spring MVC 的核心組件來實作一個 Web 應用
         */
        createWebServer();
    }
    catch (Throwable ex) {
        throw new ApplicationContextException("Unable to start web server", ex);
    }
}

首先會呼叫父類方法，初始化 ThemeSource 物件，然后呼叫自己的 createWebServer() 方法，創建一個 WebServer 服務（默認 Tomcat），并初始化 ServletContext 背景關系，如下：

// ServletWebServerApplicationContext.java
private void createWebServer() {
    // <1> 獲取當前 `WebServer` 容器物件，首次進來為空
    WebServer webServer = this.webServer;
    // <2> 獲取 `ServletContext` 背景關系物件
    ServletContext servletContext = getServletContext();
    // <3> 如果 WebServer 和 ServletContext 都為空，則需要創建一個
    // 使用 Spring Boot 內嵌 Tomcat 容器則會進入該分支
    if (webServer == null && servletContext == null) {
        // <3.1> 獲取 Servlet 容器工廠物件（默認為 Tomcat）`factory`
        ServletWebServerFactory factory = getWebServerFactory();
        /**
         * <3.2> 先創建一個 {@link ServletContextInitializer} Servlet 背景關系初始器，實作也就是當前類的 {@link this#selfInitialize(ServletContext)} 方法
         * 至于為什么不用 Servlet 3.0 新增的 {@link javax.servlet.ServletContainerInitializer} 這個類，我在
         * [精盡Spring MVC原始碼分析 - 尋找遺失的 web.xml](https://www.cnblogs.com/lifullmoon/p/14122704.html)有提到過
         *
         * <3.3> 從 `factory` 工廠中創建一個 WebServer 容器物件
         * 例如創建一個 {@link TomcatWebServer} 容器物件，并初始化 `ServletContext` 背景關系，創建 {@link Tomcat} 容器并啟動
         * 啟動程序異步觸發了 {@link org.springframework.boot.web.embedded.tomcat.TomcatStarter#onStartup} 方法
         * 也就會呼叫這個傳入的 {@link ServletContextInitializer} 的 {@link #selfInitialize(ServletContext)} 方法
         */
        this.webServer = factory.getWebServer(getSelfInitializer());
    }
    // <4> 否則，如果 ServletContext 不為空，說明使用了外部的 Servlet 容器（例如 Tomcat）
    else if (servletContext != null) {
        try {
            /** 那么這里主動呼叫 {@link this#selfInitialize(ServletContext)} 方法來注冊各種 Servlet、Filter */
            getSelfInitializer().onStartup(servletContext);
        }
        catch (ServletException ex) {
            throw new ApplicationContextException("Cannot initialize servlet context", ex);
        }
    }
    // <5> 將 ServletContext 的一些初始化引數關聯到當前 Spring 應用的 Environment 環境中
    initPropertySources();
}

程序如下：

獲取當前 WebServer 容器物件，首次進來為空

獲取 ServletContext 背景關系物件

@Override
@Nullable
public ServletContext getServletContext() {
    return this.servletContext;
}

如果 WebServer 和 ServletContext 都為空，則需要創建一個，此時使用 Spring Boot 內嵌 Tomcat 容器則會進入該分支

獲取 Servlet 容器工廠物件（默認為 Tomcat）factory，如下：

protected ServletWebServerFactory getWebServerFactory() {
    // Use bean names so that we don't consider the hierarchy
    // 獲取當前 BeanFactory 中型別為 ServletWebServerFactory 的 Bean 的名稱，不考慮層次性
    // 必須存在一個，否則拋出例外
    // 所以想要切換 Servlet 容器得引入對應的 Starter 模塊并排除 `spring-boot-starter-web` 中默認的 `tomcat` Starter 模塊
    String[] beanNames = getBeanFactory().getBeanNamesForType(ServletWebServerFactory.class);
    if (beanNames.length == 0) {
        throw new ApplicationContextException("Unable to start ServletWebServerApplicationContext due to missing "
                + "ServletWebServerFactory bean.");
    }
    if (beanNames.length > 1) {
        throw new ApplicationContextException("Unable to start ServletWebServerApplicationContext due to multiple "
                + "ServletWebServerFactory beans : " + StringUtils.arrayToCommaDelimitedString(beanNames));
    }
    // 獲取這個 ServletWebServerFactory 物件
    return getBeanFactory().getBean(beanNames[0], ServletWebServerFactory.class);
}

在 spring-boot-autoconfigure 中有一個 ServletWebServerFactoryConfiguration 配置類會注冊一個 TomcatServletWebServerFactory 物件

加上 TomcatServletWebServerFactoryCustomizer 自動配置類，可以將 server.* 相關的配置設定到該物件中，這一步不深入分析，感興趣可以去看一看

先創建一個 ServletContextInitializer Servlet 背景關系初始器，實作也就是當前類的 this#selfInitialize(ServletContext) 方法，如下：
```
private org.springframework.boot.web.servlet.ServletContextInitializer getSelfInitializer() {
    return this::selfInitialize;
}
```
這個 ServletContextInitializer 在后面會被呼叫，請記住這個方法
從 factory 工廠中創建一個 WebServer 容器物件，例如創建一個 TomcatWebServer 容器物件，并初始化 ServletContext 背景關系，該程序會創建一個 Tomcat 容器并啟動，啟動程序異步觸發了 TomcatStarter#onStartup 方法，也就會呼叫第 2 步的 ServletContextInitializer#selfInitialize(ServletContext) 方法

否則，如果 ServletContext 不為空，說明使用了外部的 Servlet 容器（例如 Tomcat）
1. 那么這里主動呼叫 this#selfInitialize(ServletContext) 方法來注冊各種 Servlet、Filter
將 ServletContext 的一些初始化引數關聯到當前 Spring 應用的 Environment 環境中

整個程序有點繞，如果獲取到的 WebServer 和 ServletContext 都為空，說明需要使用內嵌的 Tomcat 容器，那么第 3 步就開始進行 Tomcat 的初始化作業；

這里第 4 步的分支也很關鍵，如果 ServletContext 不為空，說明使用了外部的 Servlet 容器（例如 Tomcat），關于 Spring Boot 應用打成 war 包支持放入外部的 Servlet 容器運行的原理在下一篇文章進行分析，

TomcatServletWebServerFactory

org.springframework.boot.web.embedded.tomcat.TomcatServletWebServerFactory，Tomcat 容器工廠，用于創建 TomcatWebServer 物件

1.1 getWebServer 方法

getWebServer(ServletContextInitializer... initializers) 方法，創建一個 TomcatWebServer 容器物件，并初始化 ServletContext 背景關系，創建 Tomcat 容器并啟動

// TomcatServletWebServerFactory.java
@Override
public WebServer getWebServer(ServletContextInitializer... initializers) {
    if (this.disableMBeanRegistry) {
        // <1> 禁用 MBean 注冊中心
        Registry.disableRegistry();
    }
    // <2> 創建一個 Tomcat 物件 `tomcat`
    Tomcat tomcat = new Tomcat();
    // <3> 創建一個臨時目錄（退出時洗掉）
    File baseDir = (this.baseDirectory != null) ? this.baseDirectory : createTempDir("tomcat");
    // <4> 將這個目錄作為 Tomcat 的目錄
    tomcat.setBaseDir(baseDir.getAbsolutePath());

    // <5> 創建一個 NIO 協議的 Connector 連接器物件，并添加到第 `2` 步創建的 `tomcat` 中
    Connector connector = new Connector(this.protocol);
    connector.setThrowOnFailure(true);
    tomcat.getService().addConnector(connector);
    // <6> 對 Connector 進行配置，設定 `server.port` 埠、編碼
    // `server.tomcat.min-spare-threads` 最小空閑執行緒和 `server.tomcat.accept-count` 最大執行緒數
    customizeConnector(connector);
    tomcat.setConnector(connector);
    // <7> 禁止自動部署
    tomcat.getHost().setAutoDeploy(false);
    configureEngine(tomcat.getEngine());
    // <8> 同時支持多個 Connector 連接器（默認沒有）
    for (Connector additionalConnector : this.additionalTomcatConnectors) {
        tomcat.getService().addConnector(additionalConnector);
    }
    // <9> 創建一個 TomcatEmbeddedContext 背景關系物件，并進行初始化作業，配置 TomcatStarter 作為啟動器
    // 會將這個背景關系物件設定到當前 `tomcat` 中去
    prepareContext(tomcat.getHost(), initializers);
    /**
     * <10> 創建一個 TomcatWebServer 容器物件，是對 `tomcat` 的封裝，用于控制 Tomcat 服務器
     * 同時初始化 Tomcat 容器并啟動，這里會異步觸發了 {@link TomcatStarter#onStartup} 方法
     * 也就會呼叫入參中幾個 {@link ServletContextInitializer#onStartup} 方法
     * 例如 {@link org.springframework.boot.web.servlet.context.ServletWebServerApplicationContext#selfInitialize}
     */
    return getTomcatWebServer(tomcat);
}

程序如下：

禁用 MBean 注冊中心
創建一個 Tomcat 物件 tomcat

創建一個臨時目錄（退出時洗掉）

protected final File createTempDir(String prefix) {
    try {
        // 創建一個臨時目錄，臨時目錄下的 `tomcat.埠號` 目錄
        File tempDir = Files.createTempDirectory(prefix + "." + getPort() + ".").toFile();
        // 應用退出時會洗掉
        tempDir.deleteOnExit();
        return tempDir;
    } catch (IOException ex) {
        throw new WebServerException(
                "Unable to create tempDir. java.io.tmpdir is set to " + System.getProperty("java.io.tmpdir"), ex);
    }
}

將這個臨時目錄作為 Tomcat 的目錄
創建一個 NIO 協議的 Connector 連接器物件，并添加到第 2 步創建的 tomcat 中

對 Connector 進行配置，設定 server.port 埠、編碼、server.tomcat.min-spare-threads 最小空閑執行緒和 server.tomcat.accept-count 最大執行緒數，這些配置就是我們自己配置的，在前面 1. onRefresh 方法 的第 3 步有提到

protected void customizeConnector(Connector connector) {
    // 獲取埠（也就是 `server.port`），并設定
    int port = Math.max(getPort(), 0);
    connector.setPort(port);
    if (StringUtils.hasText(this.getServerHeader())) {
        connector.setAttribute("server", this.getServerHeader());
    }
    if (connector.getProtocolHandler() instanceof AbstractProtocol) {
        customizeProtocol((AbstractProtocol<?>) connector.getProtocolHandler());
    }
    invokeProtocolHandlerCustomizers(connector.getProtocolHandler());
    // 設定編碼
    if (getUriEncoding() != null) {
        connector.setURIEncoding(getUriEncoding().name());
    }
    // Don't bind to the socket prematurely if ApplicationContext is slow to start
    connector.setProperty("bindOnInit", "false");
    if (getSsl() != null && getSsl().isEnabled()) {
        customizeSsl(connector);
    }
    TomcatConnectorCustomizer compression = new CompressionConnectorCustomizer(getCompression());
    compression.customize(connector);
    for (TomcatConnectorCustomizer customizer : this.tomcatConnectorCustomizers) {
        // 借助 TomcatWebServerFactoryCustomizer 對 Connector 進行配置
        // 例如設定 `server.tomcat.min-spare-threads` 最小空閑執行緒和 `server.tomcat.accept-count` 最大執行緒數
        customizer.customize(connector);
    }
}

禁止自動部署
同時支持多個 Connector 連接器（默認沒有）
呼叫 prepareContext(..) 方法，創建一個 TomcatEmbeddedContext 背景關系物件，并進行初始化作業，配置 TomcatStarter 作為啟動器，會將這個背景關系物件設定到當前 tomcat 中去
呼叫 getTomcatWebServer(Tomcat) 方法，創建一個 TomcatWebServer 容器物件，是對 tomcat 的封裝，用于控制 Tomcat 服務器

整個 Tomcat 的初始化程序沒有特別的復雜，主要是因為這里沒有深入分析，我們知道大致的流程即可，這里我們重點關注第 9 和 10 步，接下來依次分析

1.1.1 prepareContext 方法

prepareContext(Host, ServletContextInitializer[]) 方法，創建一個 TomcatEmbeddedContext 背景關系物件，并進行初始化作業，配置 TomcatStarter 作為啟動器，會將這個背景關系物件設定到 Tomcat 的 Host 中去，如下：

protected void prepareContext(Host host, ServletContextInitializer[] initializers) {
    File documentRoot = getValidDocumentRoot();
    // <1> 創建一個 TomcatEmbeddedContext 背景關系物件 `context`
    TomcatEmbeddedContext context = new TomcatEmbeddedContext();
    if (documentRoot != null) {
        context.setResources(new LoaderHidingResourceRoot(context));
    }
    context.setName(getContextPath());
    context.setDisplayName(getDisplayName());
    // <2> 設定 `context-path`
    context.setPath(getContextPath());
    File docBase = (documentRoot != null) ? documentRoot : createTempDir("tomcat-docbase");
    // <3> 設定 Tomcat 根目錄
    context.setDocBase(docBase.getAbsolutePath());
    context.addLifecycleListener(new FixContextListener());
    context.setParentClassLoader((this.resourceLoader != null) ? this.resourceLoader.getClassLoader()
            : ClassUtils.getDefaultClassLoader());
    resetDefaultLocaleMapping(context);
    addLocaleMappings(context);
    try {
        context.setCreateUploadTargets(true);
    } catch (NoSuchMethodError ex) {
        // Tomcat is < 8.5.39. Continue.
    }
    configureTldPatterns(context);
    WebappLoader loader = new WebappLoader();
    loader.setLoaderClass(TomcatEmbeddedWebappClassLoader.class.getName());
    loader.setDelegate(true);
    context.setLoader(loader);
    if (isRegisterDefaultServlet()) {
        // <4> 注冊默認的 Servlet 為 `org.apache.catalina.servlets.DefaultServlet`
        addDefaultServlet(context);
    }
    if (shouldRegisterJspServlet()) {
        addJspServlet(context);
        addJasperInitializer(context);
    }
    context.addLifecycleListener(new StaticResourceConfigurer(context));
    ServletContextInitializer[] initializersToUse = mergeInitializers(initializers);
    // <5> 將這個 `context` 背景關系物件添加到 `tomcat` 中去
    host.addChild(context);
    // <6> 對 TomcatEmbeddedContext 進行配置，例如配置 TomcatStarter 啟動器，它是對 ServletContext 背景關系物件的初始器 `initializersToUse` 的封裝
    configureContext(context, initializersToUse);
    postProcessContext(context);
}

整個程序我們挑主要的流程來看：

創建一個 TomcatEmbeddedContext 背景關系物件 context，接下來進行一系列的配置
設定 context-path
設定 Tomcat 根目錄

注冊默認的 Servlet 為 org.apache.catalina.servlets.DefaultServlet

private void addDefaultServlet(Context context) {
    Wrapper defaultServlet = context.createWrapper();
    defaultServlet.setName("default");
    defaultServlet.setServletClass("org.apache.catalina.servlets.DefaultServlet");
    defaultServlet.addInitParameter("debug", "0");
    defaultServlet.addInitParameter("listings", "false");
    defaultServlet.setLoadOnStartup(1);
    // Otherwise the default location of a Spring DispatcherServlet cannot be set
    defaultServlet.setOverridable(true);
    context.addChild(defaultServlet);
    context.addServletMappingDecoded("/", "default");
}

將這個 context 背景關系物件添加到 tomcat 中去
呼叫 configureContext(..) 方法，對 context 進行配置，例如配置 TomcatStarter 啟動器，它是對 ServletContext 背景關系物件的初始器 initializersToUse 的封裝

可以看到 Tomcat 背景關系物件設定了 context-path，也就是我們的配置的 server.servlet.context-path 屬性值，

同時，在第 6 步會呼叫方法對 Tomcat 背景關系物件進一步配置

1.1.2 configureContext 方法

configureContext(Context, ServletContextInitializer[]) 方法，對 Tomcat 背景關系物件，主要配置 TomcatStarter 啟動器，如下：

protected void configureContext(Context context, ServletContextInitializer[] initializers) {
    // <1> 創建一個 TomcatStarter 啟動器，此時把 ServletContextInitializer 陣列傳入進去了
    // 并設定到 TomcatEmbeddedContext 背景關系中
    TomcatStarter starter = new TomcatStarter(initializers);
    if (context instanceof TomcatEmbeddedContext) {
        TomcatEmbeddedContext embeddedContext = (TomcatEmbeddedContext) context;
        embeddedContext.setStarter(starter);
        embeddedContext.setFailCtxIfServletStartFails(true);
    }
    context.addServletContainerInitializer(starter, NO_CLASSES);
    for (LifecycleListener lifecycleListener : this.contextLifecycleListeners) {
        context.addLifecycleListener(lifecycleListener);
    }
    for (Valve valve : this.contextValves) {
        context.getPipeline().addValve(valve);
    }
    // <2> 設定錯誤頁面
    for (ErrorPage errorPage : getErrorPages()) {
        org.apache.tomcat.util.descriptor.web.ErrorPage tomcatErrorPage = new org.apache.tomcat.util.descriptor.web.ErrorPage();
        tomcatErrorPage.setLocation(errorPage.getPath());
        tomcatErrorPage.setErrorCode(errorPage.getStatusCode());
        tomcatErrorPage.setExceptionType(errorPage.getExceptionName());
        context.addErrorPage(tomcatErrorPage);
    }
    for (MimeMappings.Mapping mapping : getMimeMappings()) {
        context.addMimeMapping(mapping.getExtension(), mapping.getMimeType());
    }
    // <3> 配置 TomcatEmbeddedContext 背景關系的 Session 會話，例如超時會話時間
    configureSession(context);
    new DisableReferenceClearingContextCustomizer().customize(context);
    // <4> 對 TomcatEmbeddedContext 背景關系進行自定義處理，例如添加 WsContextListener 監聽器
    for (TomcatContextCustomizer customizer : this.tomcatContextCustomizers) {
        customizer.customize(context);
    }
}

配置程序如下：

創建一個 TomcatStarter 啟動器，此時把 ServletContextInitializer 陣列傳入進去了，并設定到 context 背景關系中
設定錯誤頁面
配置 context 背景關系的 Session 會話，例如超時會話時間
對 context 背景關系進行自定義處理，例如添加 WsContextListener 監聽器

重點來了，這里設定了一個 TomcatStarter 物件，它實作了 javax.servlet.ServletContainerInitializer 介面，目的就是觸發 Spring Boot 自己的 ServletContextInitializer 這個物件，

注意，入參中的 ServletContextInitializer 陣列是什么，你可以一直往回跳，有一個物件就是 ServletWebServerApplicationContext#selfInitialize(ServletContext) 這個方法，到時候會觸發它，關鍵！！！

javax.servlet.ServletContainerInitializer 是 Servlet 3.0 新增的一個介面，容器在啟動時使用 JAR 服務 API(JAR Service API) 來發現 ServletContainerInitializer 的實作類，并且容器將 WEB-INF/lib 目錄下 JAR 包中的類都交給該類的 onStartup(..) 方法處理，我們通常需要在該實作類上使用 @HandlesTypes 注解來指定希望被處理的類，過濾掉不希望給 onStartup(..) 處理的類，

至于為什么這樣做，可參考我的 《精盡Spring MVC原始碼分析 - 尋找遺失的 web.xml》 這篇文章的說明

1.1.3 getTomcatWebServer 方法

getTomcatWebServer(Tomcat) 方法，創建一個 TomcatWebServer 容器物件，是對 tomcat 的封裝，用于控制 Tomcat 服務器，如下：

protected TomcatWebServer getTomcatWebServer(Tomcat tomcat) {
    /**
     * 創建一個 TomcatWebServer 容器物件
     * 同時初始化 Tomcat 容器并啟動，這里會異步觸發了 {@link TomcatStarter#onStartup} 方法
     */
    return new TomcatWebServer(tomcat, getPort() >= 0);
}

可以看到，這里創建了一個 TomcatWebServer 物件，是對 tomcat 的封裝，用于控制 Tomcat 服務器，但是，Tomcat 在哪啟動的呢？

別急，在它的構造方法中還有一些初始化作業

TomcatWebServer

org.springframework.boot.web.embedded.tomcat.TomcatWebServer，對 Tomcat 的封裝，用于控制 Tomcat 服務器

public TomcatWebServer(Tomcat tomcat, boolean autoStart) {
    Assert.notNull(tomcat, "Tomcat Server must not be null");
    this.tomcat = tomcat;
    this.autoStart = autoStart;
    /** 初始化 Tomcat 容器，并異步觸發了 {@link TomcatStarter#onStartup} 方法 */
    initialize();
}

當你創建該物件時，會呼叫 initialize() 方法進行一些初始化作業

1.1.4 initialize 方法

initialize() 方法，初始化 Tomcat 容器，并異步觸發了 TomcatStarter#onStartup 方法

private void initialize() throws WebServerException {
    logger.info("Tomcat initialized with port(s): " + getPortsDescription(false));
    synchronized (this.monitor) {
        try {
            addInstanceIdToEngineName();

            // 找到之前創建的 TomcatEmbeddedContext 背景關系
            Context context = findContext();
            context.addLifecycleListener((event) -> {
                if (context.equals(event.getSource()) && Lifecycle.START_EVENT.equals(event.getType())) {
                    // Remove service connectors so that protocol binding doesn't
                    // happen when the service is started.
                    removeServiceConnectors();
                }
            });

            // Start the server to trigger initialization listeners
            /** 啟動 Tomcat 容器，這里會觸發初始化監聽器，例如異步觸發了 {@link TomcatStarter#onStartup} 方法 */
            this.tomcat.start();

            // We can re-throw failure exception directly in the main thread
            rethrowDeferredStartupExceptions();

            try {
                ContextBindings.bindClassLoader(context, context.getNamingToken(), getClass().getClassLoader());
            } catch (NamingException ex) {
                // Naming is not enabled. Continue
            }

            // Unlike Jetty, all Tomcat threads are daemon threads. We create a
            // blocking non-daemon to stop immediate shutdown
            startDaemonAwaitThread();
        } catch (Exception ex) {
            stopSilently();
            destroySilently();
            throw new WebServerException("Unable to start embedded Tomcat", ex);
        }
    }
}

可以看到，這個方法的關鍵在于 this.tomcat.start() 這一步，啟動 Tomcat 容器，那么會觸發 javax.servlet.ServletContainerInitializer 的 onStartup(..) 方法

在上面的 1.1.2 configureContext 方法 和 1.1.3 getTomcatWebServer 方法 小節中也講到過，有一個 TomcatStarter 物件，也就會觸發它的 onStartup(..) 方法

那么 TomcatStarter 內部封裝了一些 Spring Boot 的 ServletContextInitializer 物件，其中有一個實作類是ServletWebServerApplicationContext#selfInitialize(ServletContext) 匿名方法

TomcatStarter

org.springframework.boot.web.embedded.tomcat.TomcatStarter，實作 javax.servlet.ServletContainerInitializer 介面，用于觸發 Spring Boot 的 ServletContextInitializer 物件

class TomcatStarter implements ServletContainerInitializer {

	private final ServletContextInitializer[] initializers;

	private volatile Exception startUpException;

	TomcatStarter(ServletContextInitializer[] initializers) {
		this.initializers = initializers;
	}

	@Override
	public void onStartup(Set<Class<?>> classes, ServletContext servletContext) throws ServletException {
		try {
			/**
			 * 依次執行所有的 Servlet 背景關系啟動器
			 * {@link ServletWebServerApplicationContext}
			 */
			for (ServletContextInitializer initializer : this.initializers) {
				initializer.onStartup(servletContext);
			}
		} catch (Exception ex) {
			this.startUpException = ex;
		}
	}

	Exception getStartUpException() {
		return this.startUpException;
	}

}

在實作方法 onStartup(..) 中邏輯比較簡單，就是呼叫 Spring Boot 自己的 ServletContextInitializer 實作類，例如 ServletWebServerApplicationContext#selfInitialize(ServletContext) 匿名方法

至于 TomcatStarter 為什么這做，是 Spring Boot 有意而為之，我們在使用 Spring Boot 時，開發階段一般都是使用內嵌 Tomcat 容器，但部署時卻存在兩種選擇：一種是打成 jar 包，使用 java -jar 的方式運行；另一種是打成 war 包，交給外置容器去運行，

前者就會導致容器搜索演算法出現問題，因為這是 jar 包的運行策略，不會按照 Servlet 3.0 的策略去加載 ServletContainerInitializer！

所以 Spring Boot 提供了 ServletContextInitializer 去替代，

2. selfInitialize 方法

該方法在 org.springframework.boot.web.servlet.context.ServletWebServerApplicationContext 中，如下：

private org.springframework.boot.web.servlet.ServletContextInitializer getSelfInitializer() {
    return this::selfInitialize;
}

思路是不是清晰明了了，前面一直沒有提到 Servlet 和 Filter 是在哪添加至 Servlet 背景關系中的，答案將在這里被揭曉

private void selfInitialize(ServletContext servletContext) throws ServletException {
    // <1> 將當前 Spring 應用背景關系設定到 ServletContext 背景關系的屬性中
    // 同時將 ServletContext 背景關系設定到 Spring 應用背景關系中
    prepareWebApplicationContext(servletContext);
    // <2> 向 Spring 應用背景關系注冊一個 ServletContextScope 物件（ServletContext 的封裝）
    registerApplicationScope(servletContext);
    // <3> 向 Spring 應用背景關系注冊 `contextParameters` 和 `contextAttributes` 屬性（會先被封裝成 Map）
    WebApplicationContextUtils.registerEnvironmentBeans(getBeanFactory(), servletContext);
    /**
     * <4> 【重點】先從 Spring 應用背景關系找到所有的 {@link ServletContextInitializer}
     * 也就會找到各種 {@link RegistrationBean}，然后依次呼叫他們的 `onStartup` 方法，向 ServletContext 背景關系注冊 Servlet、Filter 和 EventListener
     * 例如 {@link DispatcherServletAutoConfiguration} 中的 {@link DispatcherServletRegistrationBean} 就會注冊 {@link DispatcherServlet} 物件
     * 這也就是我們熟知的 Spring MVC 的核心組件，關于它可參考我的 [精盡Spring MVC原始碼分析 - 文章導讀](https://www.cnblogs.com/lifullmoon/p/14123963.html) 文章
     * 所以這里執行完了，也就啟動了 Tomcat，同時注冊了所有的 Servlet，那么 Web 應用準備就緒了
     */
    for (ServletContextInitializer beans : getServletContextInitializerBeans()) {
        beans.onStartup(servletContext);
    }
}

程序如下：

將當前 Spring 應用背景關系設定到 ServletContext 背景關系的屬性中，同時將 ServletContext 背景關系設定到 Spring 應用背景關系中
向 Spring 應用背景關系注冊一個 ServletContextScope 物件（ServletContext 的封裝）
向 Spring 應用背景關系注冊 contextParameters 和 contextAttributes 屬性（會先被封裝成 Map）
【重點】呼叫 getServletContextInitializerBeans() 方法，先從 Spring 應用背景關系找到所有的 ServletContextInitializer 物件，也就會找到各種 RegistrationBean，然后依次呼叫他們的 onStartup 方法，向 ServletContext 背景關系注冊 Servlet、Filter 和 EventListener
```
protected Collection<ServletContextInitializer> getServletContextInitializerBeans() {
    return new ServletContextInitializerBeans(getBeanFactory());
}
```

重點在于上面的第 4 步，創建了一個 ServletContextInitializerBeans 物件，實作了 Collection 集合介面，所以可以遍歷

它會找到所有的 RegistrationBean（實作了 ServletContextInitializer 介面），然后呼叫他們的 onStartup(ServletContext) 方法，也就會往 ServletContext 中添加他們對應的 Servlet 或 Filter 或 EventListener 物件，這個方法比較簡單，在后面講到的 RegistrationBean 小節中會提到

繼續往下看

ServletContextInitializerBeans

org.springframework.boot.web.servlet.ServletContextInitializerBeans，對 ServletContextInitializer 實作類的封裝，會找到所有的 ServletContextInitializer 實作類

public class ServletContextInitializerBeans extends AbstractCollection<ServletContextInitializer> {

	private static final String DISPATCHER_SERVLET_NAME = "dispatcherServlet";

	/**
	 * Seen bean instances or bean names.
	 * 所有的 Servlet or Filter or EventListener or ServletContextInitializer 物件
	 * 也可能是該物件對應的 `beanName`
	 */
	private final Set<Object> seen = new HashSet<>();

	/**
	 * 保存不同型別的 ServletContextInitializer 物件
	 * key：Servlet or Filter or EventListener or ServletContextInitializer
	 * value：ServletContextInitializer 實作類
	 */
	private final MultiValueMap<Class<?>, ServletContextInitializer> initializers;

	/**
	 * 指定 ServletContextInitializer 的型別，默認就是它
	 */
	private final List<Class<? extends ServletContextInitializer>> initializerTypes;

	/**
	 * 排序后的所有 `initializers` 中的 ServletContextInitializer 實作類（不可被修改）
	 */
	private List<ServletContextInitializer> sortedList;

    @SafeVarargs
	public ServletContextInitializerBeans(ListableBeanFactory beanFactory,
			Class<? extends ServletContextInitializer>... initializerTypes) {
		this.initializers = new LinkedMultiValueMap<>();
		// <1> 設定型別為 `ServletContextInitializer`
		this.initializerTypes = (initializerTypes.length != 0) ? Arrays.asList(initializerTypes)
				: Collections.singletonList(ServletContextInitializer.class);
		// <2> 找到 IoC 容器中所有 `ServletContextInitializer` 型別的 Bean
		// 并將這些資訊添加到 `seen` 和 `initializers` 集合中
		addServletContextInitializerBeans(beanFactory);
		// <3> 從 IoC 容器中獲取 Servlet or Filter or EventListener 型別的 Bean
		// 適配成 RegistrationBean 物件，并添加到 `initializers` 和 `seen` 集合中
		addAdaptableBeans(beanFactory);
		// <4> 將 `initializers` 中的所有 ServletContextInitializer 進行排序，并保存至 `sortedList` 集合中
		List<ServletContextInitializer> sortedInitializers = this.initializers.values().stream()
				.flatMap((value) -> value.stream().sorted(AnnotationAwareOrderComparator.INSTANCE))
				.collect(Collectors.toList());
		this.sortedList = Collections.unmodifiableList(sortedInitializers);
		// <5> DEBUG 模式下列印日志
		logMappings(this.initializers);
	}
}

程序如下：

設定型別為 ServletContextInitializer
找到 IoC 容器中所有 ServletContextInitializer 型別的 Bean，并將這些資訊添加到 seen 和 initializers 集合中
從 IoC 容器中獲取 Servlet or Filter or EventListener 型別的 Bean，適配成 RegistrationBean 物件，并添加到 initializers 和 seen 集合中
將 initializers 中的所有 ServletContextInitializer 進行排序，并保存至 sortedList 集合中
DEBUG 模式下列印日志

比較簡單，這里就不繼續往下分析原始碼了，感興趣可以看一看 ServletContextInitializerBeans.java

這里你要知道 RegistrationBean 實作了 ServletContextInitializer 介面，我們的 Spring Boot 應用如果要添加 Servlet 或者 Filter，可以注入一個 ServletRegistrationBean<T extends Servlet> 或者 FilterRegistrationBean<T extends Filter> 型別的 Bean

RegistrationBean

org.springframework.boot.web.servlet.RegistrationBean，基于 Servlet 3.0+，往 ServletContext 注冊 Servlet、Filter 和 EventListener

public abstract class RegistrationBean implements ServletContextInitializer, Ordered {
	@Override
	public final void onStartup(ServletContext servletContext) throws ServletException {
		// 抽象方法，交由子類實作
		String description = getDescription();
		// 抽象方法，交由子類實作
		register(description, servletContext);
	}
}

類圖：

DynamicRegistrationBean

public abstract class DynamicRegistrationBean<D extends Registration.Dynamic> extends RegistrationBean {
	@Override
	protected final void register(String description, ServletContext servletContext) {
		// 抽象方法，交由子類實作
		D registration = addRegistration(description, servletContext);
		// 設定初始化引數，也就是設定 `Map<String, String> initParameters` 引數
		configure(registration);
	}

    protected void configure(D registration) {
		registration.setAsyncSupported(this.asyncSupported);
		if (!this.initParameters.isEmpty()) {
			registration.setInitParameters(this.initParameters);
		}
	}
}

ServletRegistrationBean

public class ServletRegistrationBean<T extends Servlet> extends DynamicRegistrationBean<ServletRegistration.Dynamic> {

	@Override
	protected ServletRegistration.Dynamic addRegistration(String description, ServletContext servletContext) {
		// 獲取 Servlet 的名稱
		String name = getServletName();
		// 將該 Servlet 添加至 ServletContext 背景關系中
		return servletContext.addServlet(name, this.servlet);
	}

	@Override
	protected void configure(ServletRegistration.Dynamic registration) {
		super.configure(registration);
		// 設定需要攔截的 URL，默認 `/*`
		String[] urlMapping = StringUtils.toStringArray(this.urlMappings);
		if (urlMapping.length == 0 && this.alwaysMapUrl) {
			urlMapping = DEFAULT_MAPPINGS;
		}
		if (!ObjectUtils.isEmpty(urlMapping)) {
			registration.addMapping(urlMapping);
		}
		// 設定需要加載的優先級
		registration.setLoadOnStartup(this.loadOnStartup);
		if (this.multipartConfig != null) {
			registration.setMultipartConfig(this.multipartConfig);
		}
	}
}

DispatcherServletRegistrationBean

public class DispatcherServletRegistrationBean extends ServletRegistrationBean<DispatcherServlet>
		implements DispatcherServletPath {

	private final String path;

	/**
	 * Create a new {@link DispatcherServletRegistrationBean} instance for the given
	 * servlet and path.
	 * @param servlet the dispatcher servlet
	 * @param path the dispatcher servlet path
	 */
	public DispatcherServletRegistrationBean(DispatcherServlet servlet, String path) {
		super(servlet);
		Assert.notNull(path, "Path must not be null");
		this.path = path;
		super.addUrlMappings(getServletUrlMapping());
	}

	@Override
	public String getPath() {
		return this.path;
	}

	@Override
	public void setUrlMappings(Collection<String> urlMappings) {
		throw new UnsupportedOperationException("URL Mapping cannot be changed on a DispatcherServlet registration");
	}

	@Override
	public void addUrlMappings(String... urlMappings) {
		throw new UnsupportedOperationException("URL Mapping cannot be changed on a DispatcherServlet registration");
	}
}

3. finishRefresh 方法

// // ServletWebServerApplicationContext.java
@Override
protected void finishRefresh() {
    // 呼叫父類方法，會發布 ContextRefreshedEvent 背景關系重繪事件
    super.finishRefresh();
    /**
     * 啟動上面 {@link #onRefresh }創建的 WebServer，上面僅啟動 {@link Tomcat} 容器，Servlet 添加到了 ServletContext 背景關系中
     * 這里啟動 {@link TomcatWebServer} 容器物件，對每一個 TomcatEmbeddedContext 中的 Servlet 進行加載并初始化
     */
    WebServer webServer = startWebServer();
    if (webServer != null) {
        publishEvent(new ServletWebServerInitializedEvent(webServer, this));
    }
}

首先會呼叫父類方法，會發布 ContextRefreshedEvent 背景關系重繪事件，然后呼叫自己的 startWebServer() 方法，啟動上面 2. onRefresh 方法 創建的 WebServer

因為上面僅啟動 Tomcat 容器，Servlet 添加到了 ServletContext 背景關系中，這里啟動 TomcatWebServer 容器物件，會對每一個 TomcatEmbeddedContext 中的 Servlet 進行加載并初始化，如下：

private WebServer startWebServer() {
    WebServer webServer = this.webServer;
    if (webServer != null) {
        webServer.start();
    }
    return webServer;
}

TomcatWebServer

org.springframework.boot.web.embedded.tomcat.TomcatWebServer，對 Tomcat 的封裝，用于控制 Tomcat 服務器

3.1 start 方法

start() 方法，啟動 TomcatWebServer 服務器，初始化前面已添加的 Servlet 物件們

@Override
public void start() throws WebServerException {
    // 加鎖啟動
    synchronized (this.monitor) {
        // 已啟動則跳過
        if (this.started) {
            return;
        }
        try {
            addPreviouslyRemovedConnectors();
            Connector connector = this.tomcat.getConnector();
            if (connector != null && this.autoStart) {
                /**
                 * 對每一個 TomcatEmbeddedContext 中的 Servlet 進行加載并初始化，先找到容器中所有的 {@link org.apache.catalina.Wrapper}
                 * 它是對 {@link javax.servlet.Servlet} 的封裝，依次加載并初始化它們
                 */
                performDeferredLoadOnStartup();
            }
            checkThatConnectorsHaveStarted();
            this.started = true;
            logger.info("Tomcat started on port(s): " + getPortsDescription(true) + " with context path '"
                    + getContextPath() + "'");
        } catch (ConnectorStartFailedException ex) {
            stopSilently();
            throw ex;
        } catch (Exception ex) {
            PortInUseException.throwIfPortBindingException(ex, () -> this.tomcat.getConnector().getPort());
            throw new WebServerException("Unable to start embedded Tomcat server", ex);
        } finally {
            Context context = findContext();
            ContextBindings.unbindClassLoader(context, context.getNamingToken(), getClass().getClassLoader());
        }
    }
}

加鎖啟動，已啟動則跳過

關鍵在于 performDeferredLoadOnStartup() 這個方法，對每一個 TomcatEmbeddedContext 中的 Servlet 進行加載并初始化，先找到容器中所有的 org.apache.catalina.Wrapper，它是對 javax.servlet.Servlet 的封裝，依次加載并初始化它們

private void performDeferredLoadOnStartup() {
    try {
        for (Container child : this.tomcat.getHost().findChildren()) {
            if (child instanceof TomcatEmbeddedContext) {
                /**
                 * 找到容器中所有的 {@link org.apache.catalina.Wrapper}，它是對 {@link javax.servlet.Servlet} 的封裝
                 * 那么這里將依次加載并初始化它們
                 */
                ((TomcatEmbeddedContext) child).deferredLoadOnStartup();
            }
        }
    } catch (Exception ex) {
        if (ex instanceof WebServerException) {
            throw (WebServerException) ex;
        }
        throw new WebServerException("Unable to start embedded Tomcat connectors", ex);
    }
}

好了，到這里 Spring Boot 內嵌的 Tomcat 容器差不多準備就緒了，繼續往下追究就涉及到 Tomcat 底層的東西了，所以這里點到為止

總結

本文分析了 Spring Boot 內嵌 Tomcat 容器的實作，主要是 Spring Boot 的 Spring 應用背景關系（ServletWebServerApplicationContext）在 refresh() 重繪階段進行了擴展，分別在 onRefresh() 和 finishRefresh() 兩個地方，可以跳到前面的回顧小節中看看，分別做了以下事情：

創建一個 WebServer 服務物件，例如 TomcatWebServer 物件，對 Tomcat 的封裝，用于控制 Tomcat 服務器
1. 先創建一個 org.apache.catalina.startup.Tomcat 物件 tomcat，使用臨時目錄作為基礎目錄（tomcat.埠號），退出時洗掉，同時會設定埠、編碼、最小空閑執行緒和最大執行緒數
2. 為 tomcat 創建一個 TomcatEmbeddedContext 背景關系物件，會添加一個 TomcatStarter（實作 javax.servlet.ServletContainerInitializer 介面）到這個背景關系物件中
3. 將 tomcat 封裝到 TomcatWebServer 物件中，實體化程序會啟動 tomcat，啟動后會觸發 javax.servlet.ServletContainerInitializer 實作類的回呼，也就會觸發 TomcatStarter 的回呼，在其內部會呼叫 Spring Boot 自己的 ServletContextInitializer 初始器，例如 ServletWebServerApplicationContext#selfInitialize(ServletContext) 匿名方法
4. 在這個匿名方法中會找到所有的 RegistrationBean，執行他們的 onStartup 方法，將其關聯的 Servlet、Filter 和 EventListener 添加至 Servlet 背景關系中，包括 Spring MVC 的 DispatcherServlet 物件
啟動上一步創建的 TomcatWebServer 物件，上面僅啟動 Tomcat 容器，Servlet 添加到了 ServletContext 背景關系中，這里會將這些 Servlet 進行加載并初始化

這樣一來就完成 Spring Boot 內嵌的 Tomcat 就啟動完成了，關于 Spring MVC 相關內容可查看 《精盡 Spring MVC 原始碼分析 - 文章導讀》 這篇文章，

ServletContainerInitializer 也是 Servlet 3.0 新增的一個介面，容器在啟動時使用 JAR 服務 API(JAR Service API) 來發現 ServletContainerInitializer 的實作類，并且容器將 WEB-INF/lib 目錄下 JAR 包中的類都交給該類的 onStartup() 方法處理，我們通常需要在該實作類上使用 @HandlesTypes 注解來指定希望被處理的類，過濾掉不希望給 onStartup() 處理的類，

你是否有一個疑問，Spring Boot 不也是支持打成 war 包，然后放入外部的 Tomcat 容器運行，這種方式的實作在哪里呢？我們在下一篇文章進行分析

轉載請註明出處，本文鏈接：https://www.uj5u.com/houduan/288741.html

標籤：Java

上一篇：為什么不建議用 equals 判斷物件相等？

下一篇：現在作業流都用什么？ activiti 和 flowable 哪個好
