OpenCV中的影像變換——傅里葉變換
- 1. 效果圖
- 2. 原理
- 3. 原始碼
- 3.1 Numpy實作傅里葉變換
- 3.2 OpenCV實作傅里葉變換
- 3.3 HPF or LPF?
- 參考
這篇博客將介紹OpenCV中的影像變換,包括用Numpy、OpenCV計算影像的傅里葉變換,以及傅里葉變換的一些應用;
2D Discrete Fourier Transform (DFT)二維離散傅里葉變換
Fast Fourier Transform (FFT) 快速傅里葉變換
傅立葉變換用于分析各種濾波器的頻率特性,對于影像采用二維離散傅立葉變換(DFT)求頻域,一種稱為快速傅立葉變換(FFT)的快速演算法用于DFT的計算,
- OpenCV使用cv2.dft()、cv2.idft() 實作傅里葉變換,效率更高一些(比OpenCV快3倍)
- Numpy使用np.ifft2() 、np.fft.ifftshift() 實作傅里葉變換,使用更友好一些;
1. 效果圖

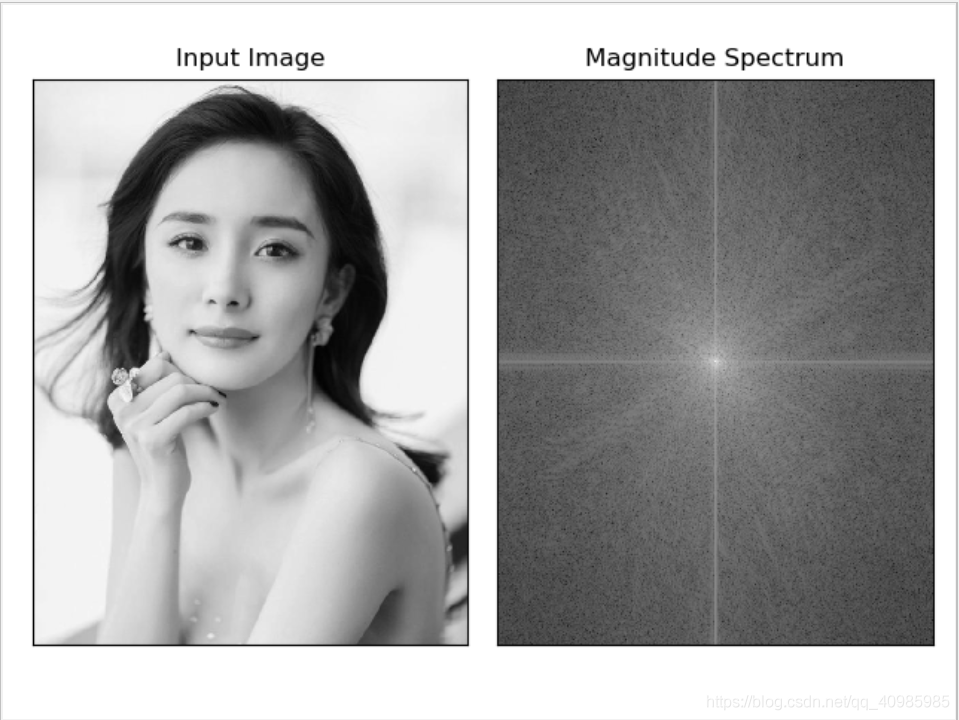

灰度圖 VS 傅里葉變換效果圖如下:
可以看到白色區域大多在中心,顯示低頻率的內容比較多,

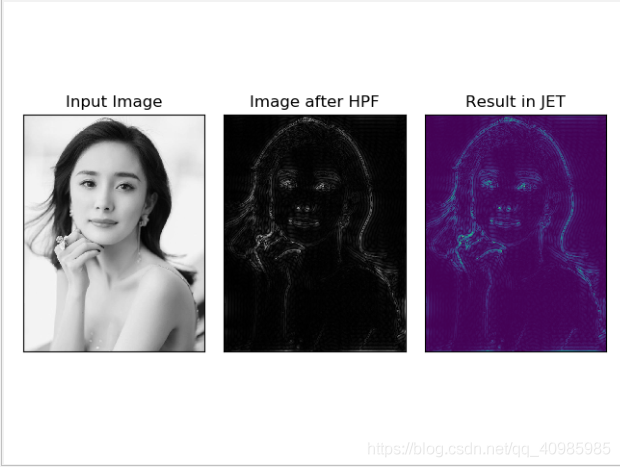

傅里葉變換去掉低頻內容后效果圖如下:
可以看到使用矩形濾波后,效果并不好,有波紋的振鈴效果;用高斯濾波能好點;

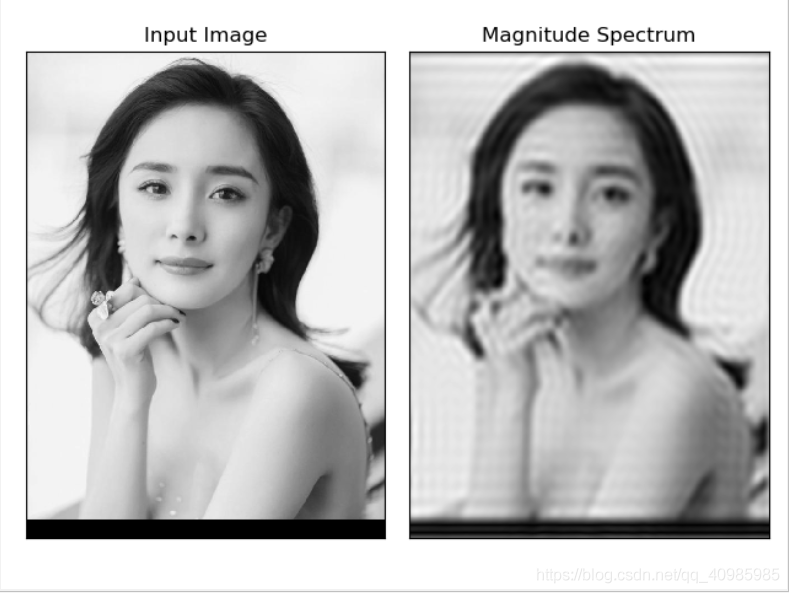

傅里葉變換去掉高頻內容后效果圖如下:
洗掉影像中的高頻內容,即將LPF應用于影像,它實際上模糊了影像,

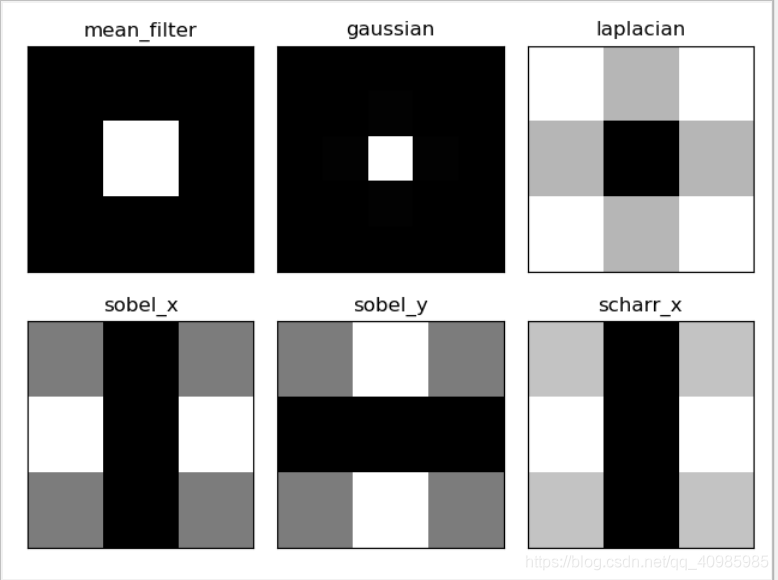

各濾波器是 HPF(High Pass Filter)還是 LPF(Low Pass Filter),一目了然:
拉普拉斯是高頻濾波器;

2. 原理
- DFT的性能優化:在一定的陣列尺寸下,DFT計算的性能較好,當陣列大小為2的冪時,速度最快,大小為2、3和5的乘積的陣列也可以非常有效地處理,
為達到最佳性能,可以通過OpenCV提供的函式cv2.getOptimalDFTSize() 尋找最佳尺寸,
然后將影像填充成最佳性能大小的陣列,對于OpenCV,必須手動填充零,但是對于Numpy,可以指定FFT計算的新大小,會自動填充零,
通過使用最優陣列,基本能提升4倍的效率,而OpenCV本身比Numpy效率快近3倍;
拉普拉斯是高通濾波器(High Pass Filter)
3. 原始碼
3.1 Numpy實作傅里葉變換
# 傅里葉變換
import cv2
import numpy as np
from matplotlib import pyplot as plt
img = cv2.imread('ym3.jpg', 0)
# 使用Numpy實作傅里葉變換:fft包
# fft.fft2() 進行頻率變換
# 引數1:輸入影像的灰度圖
# 引數2:>輸入影像 用0填充; <輸入影像 剪切輸入影像; 不傳遞 回傳輸入影像
f = np.fft.fft2(img)
# 一旦得到結果,零頻率分量(直流分量)將出現在左上角,
# 如果要將其置于中心,則需要使用np.fft.fftshift()將結果在兩個方向上移動,
# 一旦找到了頻率變換,就能找到幅度譜,
fshift = np.fft.fftshift(f)
magnitude_spectrum = 20 * np.log(np.abs(fshift))
plt.subplot(121), plt.imshow(img, cmap='gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122), plt.imshow(magnitude_spectrum, cmap='gray')
plt.title('Magnitude Spectrum'), plt.xticks([]), plt.yticks([])
plt.show()
# 找到了頻率變換,就可以進行高通濾波和重建影像,也就是求逆DFT
rows, cols = img.shape
crow, ccol = rows // 2, cols // 2
fshift[crow - 30:crow + 30, ccol - 30:ccol + 30] = 0
f_ishift = np.fft.ifftshift(fshift)
img_back = np.fft.ifft2(f_ishift)
img_back = np.abs(img_back)
# 影像漸變章節學習到:高通濾波是一種邊緣檢測操作,這也表明大部分影像資料存在于頻譜的低頻區域,
# 仔細觀察結果可以看到最后一張用JET顏色顯示的影像,有一些瑕疵(它顯示了一些波紋狀的結構,這就是所謂的振鈴效應,)
# 這是由于用矩形視窗mask造成的,掩碼mask被轉換為sinc形狀,從而導致此問題,所以矩形視窗不用于過濾,更好的選擇是高斯mask,)
plt.subplot(131), plt.imshow(img, cmap='gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(132), plt.imshow(img_back, cmap='gray')
plt.title('Image after HPF'), plt.xticks([]), plt.yticks([])
plt.subplot(133), plt.imshow(img_back)
plt.title('Result in JET'), plt.xticks([]), plt.yticks([])
plt.show()
3.2 OpenCV實作傅里葉變換
import cv2
import numpy as np
from matplotlib import pyplot as plt
img = cv2.imread('ym3.jpg', 0)
rows, cols = img.shape
print(rows, cols)
# 計算DFT效率最佳的尺寸
nrows = cv2.getOptimalDFTSize(rows)
ncols = cv2.getOptimalDFTSize(cols)
print(nrows, ncols)
nimg = np.zeros((nrows, ncols))
nimg[:rows, :cols] = img
img = nimg
# OpenCV計算快速傅里葉變換,輸入影像應首先轉換為np.float32,然后使用函式cv2.dft()和cv2.idft(),
# 回傳結果與Numpy相同,但有兩個通道,第一個通道為有結果的實部,第二個通道為有結果的虛部,
dft = cv2.dft(np.float32(img), flags=cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)
magnitude_spectrum = 20 * np.log(cv2.magnitude(dft_shift[:, :, 0], dft_shift[:, :, 1]))
plt.subplot(121), plt.imshow(img, cmap='gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122), plt.imshow(magnitude_spectrum, cmap='gray')
plt.title('Magnitude Spectrum'), plt.xticks([]), plt.yticks([])
plt.show()
rows, cols = img.shape
crow, ccol = rows // 2, cols // 2
# 首先創建一個mask,中心正方形為1,其他均為0
# 如何洗掉影像中的高頻內容,即我們將LPF應用于影像,它實際上模糊了影像,
# 為此首先創建一個在低頻時具有高值的掩碼,即傳遞LF內容,在HF區域為0,
mask = np.zeros((rows, cols, 2), np.uint8)
mask[crow - 30:crow + 30, ccol - 30:ccol + 30] = 1
# 應用掩碼Mask和求逆DTF
fshift = dft_shift * mask
f_ishift = np.fft.ifftshift(fshift)
img_back = cv2.idft(f_ishift)
img_back = cv2.magnitude(img_back[:, :, 0], img_back[:, :, 1])
plt.subplot(121), plt.imshow(img, cmap='gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122), plt.imshow(img_back, cmap='gray')
plt.title('Magnitude Spectrum'), plt.xticks([]), plt.yticks([])
plt.show()
3.3 HPF or LPF?
import cv2
import numpy as np
from matplotlib import pyplot as plt
# 簡單的均值濾波
mean_filter = np.ones((3, 3))
# 構建高斯濾波
x = cv2.getGaussianKernel(5, 10)
gaussian = x * x.T
# 不同的邊緣檢測演算法Scharr-x方向
scharr = np.array([[-3, 0, 3],
[-10, 0, 10],
[-3, 0, 3]])
# Sobel_x
sobel_x = np.array([[-1, 0, 1],
[-2, 0, 2],
[-1, 0, 1]])
# Sobel_y
sobel_y = np.array([[-1, -2, -1],
[0, 0, 0],
[1, 2, 1]])
# 拉普拉斯
laplacian = np.array([[0, 1, 0],
[1, -4, 1],
[0, 1, 0]])
filters = [mean_filter, gaussian, laplacian, sobel_x, sobel_y, scharr]
filter_name = ['mean_filter', 'gaussian', 'laplacian', 'sobel_x', \
'sobel_y', 'scharr_x']
fft_filters = [np.fft.fft2(x) for x in filters]
fft_shift = [np.fft.fftshift(y) for y in fft_filters]
mag_spectrum = [np.log(np.abs(z) + 1) for z in fft_shift]
for i in range(6):
plt.subplot(2, 3, i + 1), plt.imshow(mag_spectrum[i], cmap='gray')
plt.title(filter_name[i]), plt.xticks([]), plt.yticks([])
plt.show()
