一文掌握Pandas可視化圖表

大家好，我是才哥，

今天簡單介紹一下Pandas可視化圖表的一些操作，Pandas其實提供了一個繪圖方法plot()，可以很方便的將Series和Dataframe型別資料直接進行資料可視化，

1. 概述

這里我們引入需要用到的庫，并做一些基礎設定，

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

# 設定 可視化風格
plt.style.use('tableau-colorblind10')

# 以下代碼從全域設定字體為SimHei（黑體），解決顯示中文問題【Windows】
plt.rcParams['font.sans-serif'] = ['SimHei']

# 解決中文字體下坐標軸負數的負號顯示問題
plt.rcParams['axes.unicode_minus'] = False

plot方法默認是折線圖，而它還支持以下幾類圖表型別：

‘line’ : 折線圖 (default)

‘bar’ : 柱狀圖

‘barh’ : 條形圖

‘hist’ : 直方圖

‘box’ : 箱型圖

‘kde’ : 密度圖

‘density’ : 同密度圖

‘area’ : 面積圖

‘pie’ : 餅圖

‘scatter’ : 散點圖 (DataFrame only)

‘hexbin’ : 六邊形箱體圖 (DataFrame only)

# 隨機種子
np.random.seed(1)
ts = pd.Series(np.random.randn(100), index=pd.date_range("1/1/2020", periods=100))
ts = ts.cumsum()

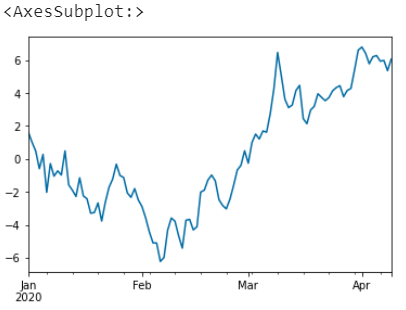

ts.plot()

2. 圖表元素設定

圖表元素設定主要是指 資料源選擇、圖大小、標題、坐標軸文字、圖例、網格線、圖顏色、字體大小、線條樣式、色系、多子圖、圖形疊加與繪圖引擎等等，

資料源選擇

這里是指坐標軸的x、y軸資料，對于Series型別資料來說其索引就是x軸，y軸則是具體的值；對于Dataframe型別資料來說，其索引同樣是x軸的值，y軸默認為全部，不過可以進行指定選擇，

# 隨機種子
np.random.seed(1)
df = pd.DataFrame(np.random.randn(100, 4), index=ts.index, columns=list("ABCD"))
df = df.cumsum()
df.head()

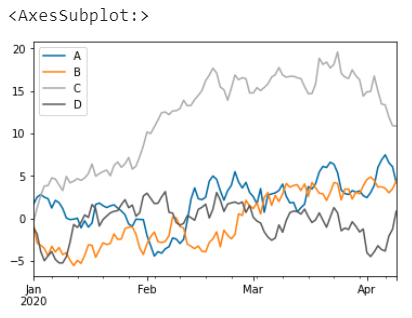

對于案例資料，直接繪圖效果如下（顯示全部列）

df.plot()

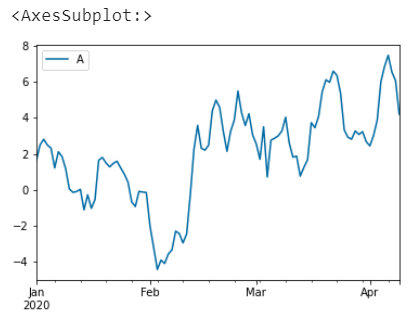

我們可以指定資料源，比如指定列A的資料

df.plot(y='A')

我們還可以指定x軸和多列為y，我這里先構建一列X，然后進行資料源選取

df["X"] = list(range(len(df)))
df.head()

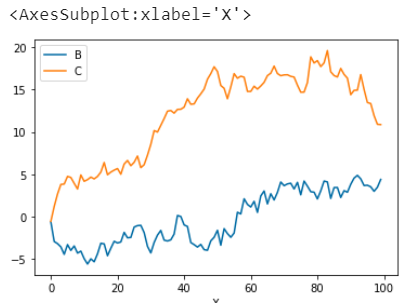

選擇X列為x軸，B、C列為y軸資料

# 指定多個Y
df.plot(x='X',y=['B','C'])

圖大小

通過引數figsize傳入一個元組，指定圖的長寬（英寸）

注意：以下我們以柱狀圖為例做演示

np.random.seed(1)
df = pd.DataFrame(np.random.rand(10, 3), columns=["a", "b", "c"])
df.head()

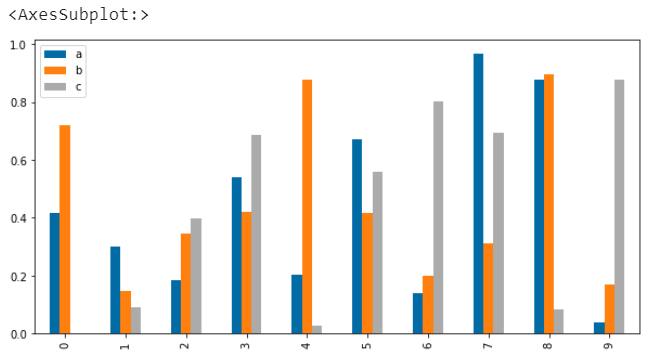

# 影像大小
df.plot.bar(figsize=(10,5))

除了在繪圖時定義影像大小外，我們還可以通過matplotlib的全域引數設定影像大小

plt.rcParams['figure.figsize'] = (10,5)

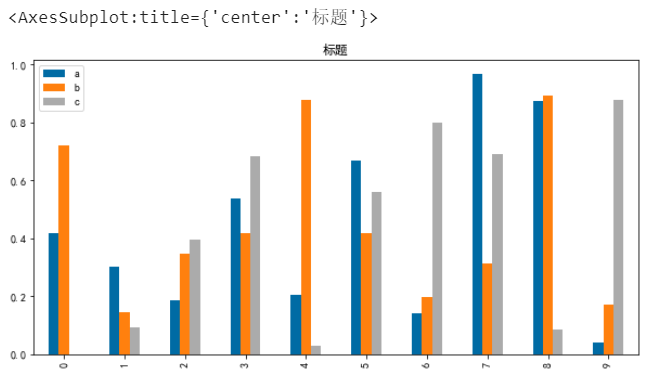

標題

通過引數title設定圖表標題，需要注意的是如果想要顯示中文，需要提前設定相關字體引數，參考此前推文《》

# 標題
df.plot.bar(title='標題',)

圖例

通過引數legend可以設定圖例，默認是顯示圖例的，可以不顯示或者顯示的圖例順序倒序

# 圖例不顯示
df.plot.bar(legend=False)

# 圖例倒序
df.plot.bar(legend='reverse')

坐標軸文字

細心的朋友可能會發現，在上圖中x軸標簽數字顯示是躺著的，怎么坐起來呢？

那么可以通過引數rot設定文字的角度

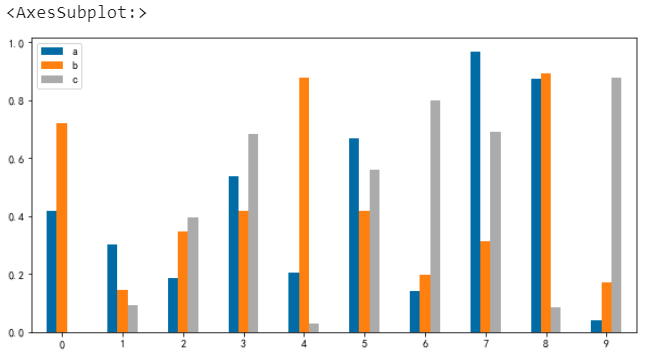

# x軸標簽旋轉角度
df.plot.bar(rot=0)

網格線

默認情況下圖表是不顯示網格線的，我們可以通過引數grid來設定其顯隱

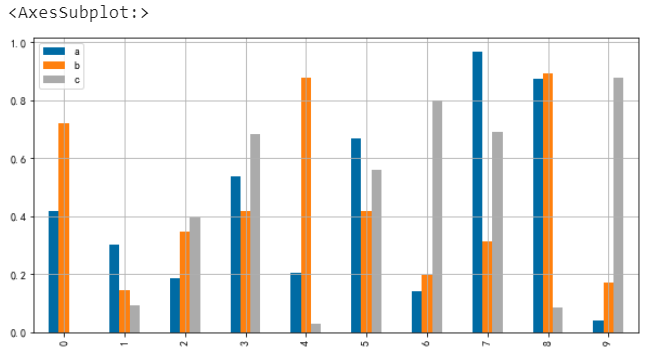

# 網格線
df.plot.bar(grid=True)

圖顏色

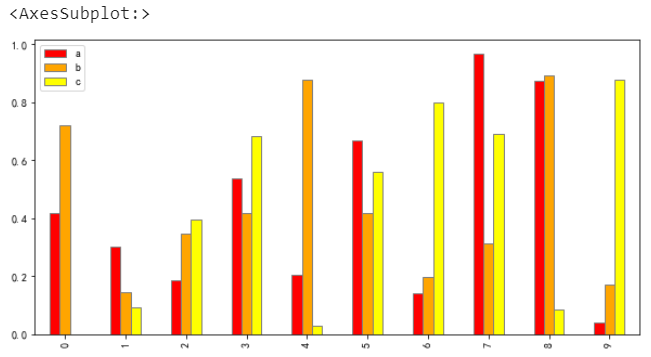

通過color引數可以設定填充顏色，edgecolor可以設定邊框顏色

# 指定顏色
df.plot.bar(color=['red','orange','yellow'], edgecolor='grey')

字體大小

通過fontsize可以設定字體大小

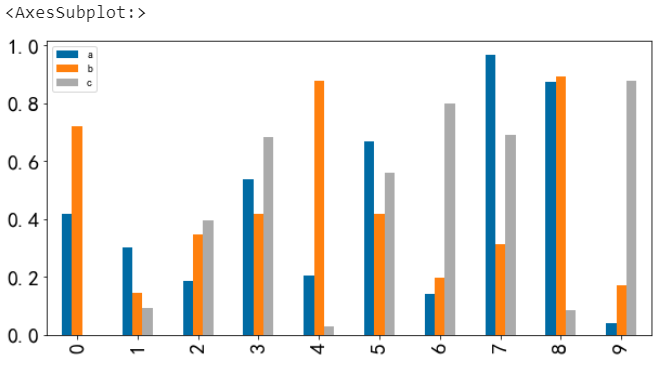

# 字體大小
df.plot.bar(fontsize=20)

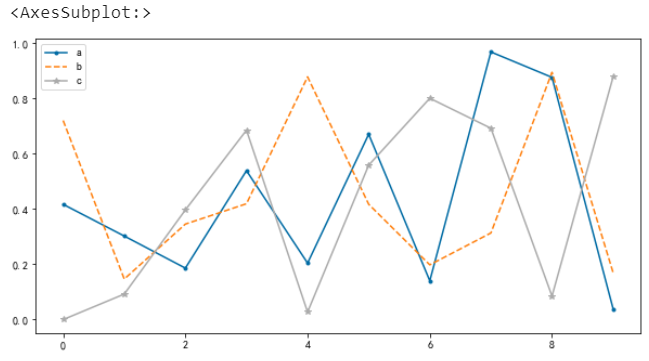

線條樣式

對于折線圖來說，還可以設定線條樣式style

df.plot(style = ['.-','--','*-'] # 圓點、虛線、星星
       )

色系

通過colormap引數可以指定色系，色系選擇可以參考matplotlib庫的色系表

# 指定色系
x = df.plot.bar(colormap='rainbow')

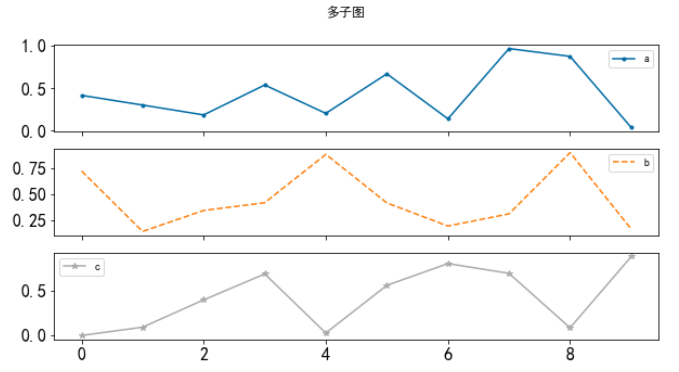

多子圖

通過subplots引數決定是否以多子圖形式輸出顯示圖表

# 多子圖
x = df.plot.line(title ='多子圖',
             fontsize =16,
             subplots =True, # 分列
             style = ['.-','--','*-','^-'] # 圓點、虛線、星星
            )

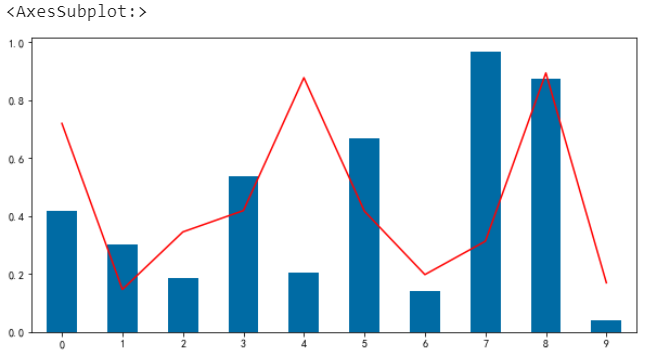

影像疊加

不同的圖表型別組合在一起

df.a.plot.bar()
df.b.plot(color='r')

繪圖引擎

通過backend可以指定不同的繪圖引擎，目前默認是matplotlib，還支持bokeh、plotly、Altair等等，當然，在使用新的引擎前需要先安裝對應的庫，

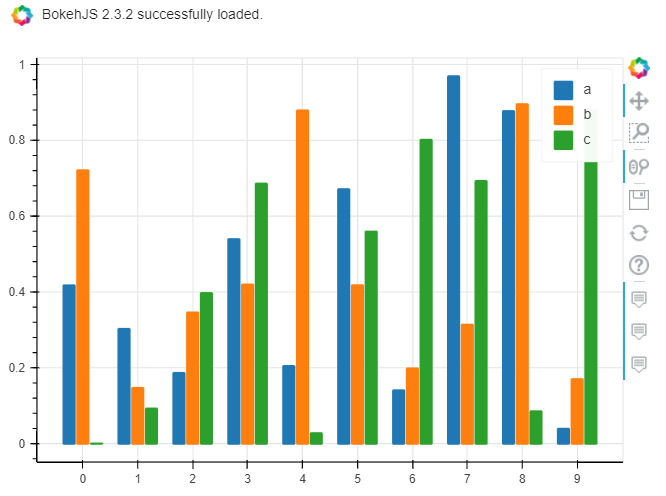

# 繪圖引擎
import pandas_bokeh

pandas_bokeh.output_notebook()
df.plot.bar(backend='pandas_bokeh')

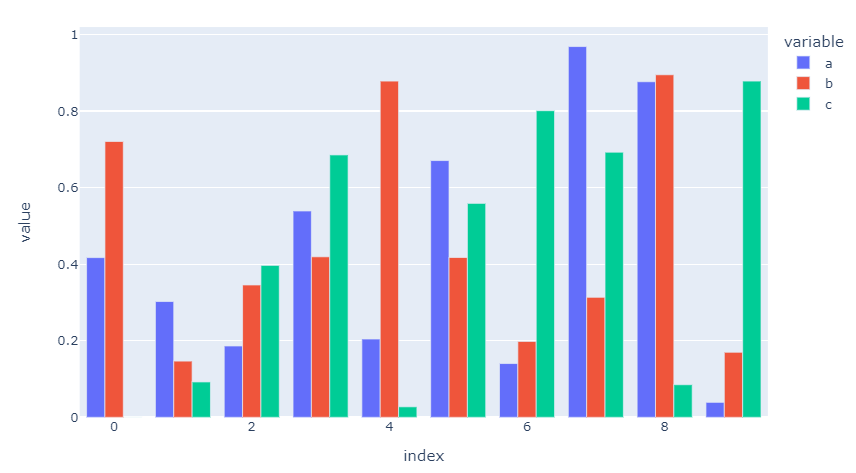

# 繪圖引擎 plotly
df.plot.bar(backend='plotly',
            barmode='group',
            height=500, # 圖表高度
            width=800, # 圖表寬度
           )

3. 常見圖表型別

在介紹完圖表元素設定后，我們演示一下常見的幾種圖表型別，

柱狀圖

柱狀圖主要用于資料的對比，通過柱形的高低來表達資料的大小，

# 柱狀圖bar
df.plot.bar()

（這里不做展示，前面案例中有）

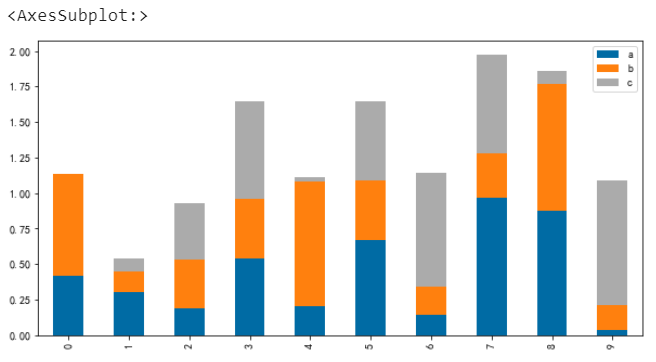

此外我們還可以繪制堆疊柱狀圖，通過設定引數stacked來搞定

# 堆疊柱狀圖
df.plot.bar(stacked=True)

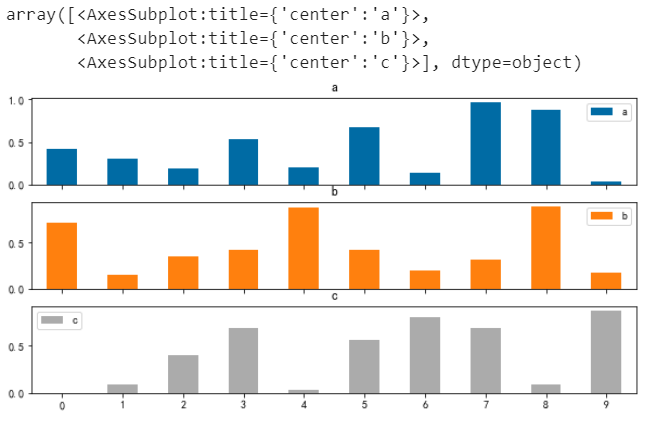

柱狀圖多子圖

# 柱狀圖多子圖
df.plot.bar(subplots=True, rot=0)

條形圖

條形圖和柱狀圖其實差不多，條形圖就是柱狀圖的橫向展示

# 條形圖barh
df.plot.barh(figsize=(6,8))

堆疊條形圖

# 堆疊條形圖
df.plot.barh(stacked=True)

直方圖

直方圖又稱為質量分布圖，主要用于描述資料在不同區間內的分布情況，描述的資料量一般比較大，

# 直方圖
np.random.seed(1)
df = pd.DataFrame(
    {
        "a": np.random.randn(1000) + 1,
        "b": np.random.randn(1000),
        "c": np.random.randn(1000) - 1,
    },
     columns=["a", "b", "c"],
)
df.head()

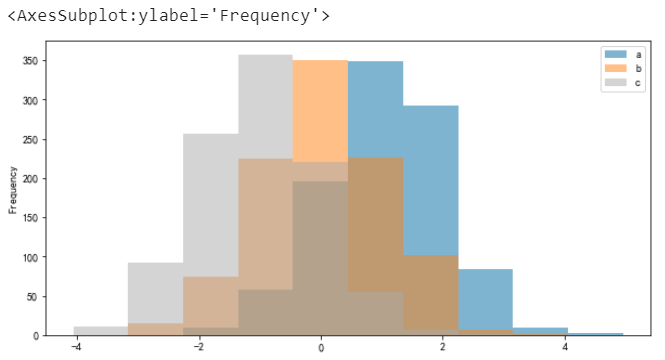

df.plot.hist(alpha=0.5) # alpha設定透明度

單直方圖

# 單直方圖
df.a.plot.hist()

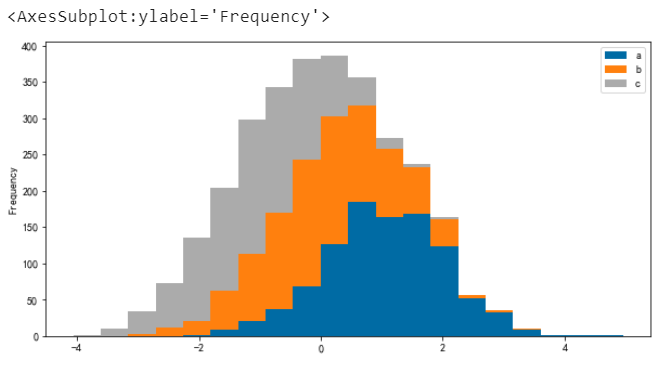

堆疊并指定分箱數（默認為 10）

# 堆疊并指定分箱數（默認為 10）
df.plot.hist(stacked=True, bins=20)

橫向展示

# 可以通過orientation='horizontal'和 cumulative=True 繪制橫向和累積直方圖
df["a"].plot.hist(orientation="horizontal", cumulative=True)

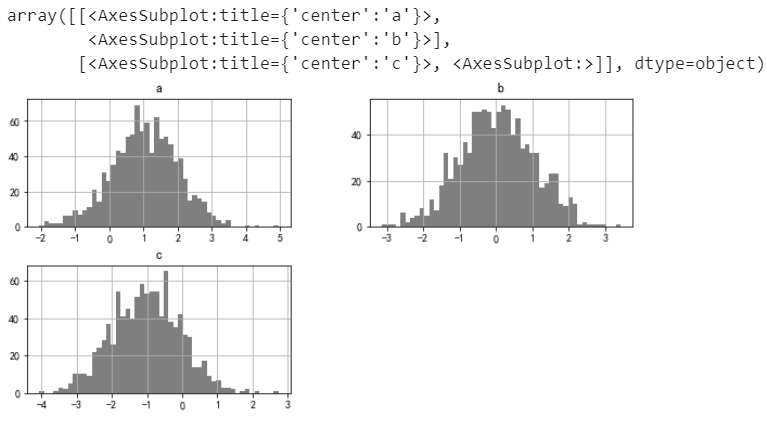

多子圖展示

# 繪制多子圖
df.hist(color="k", alpha=0.5, bins=50)

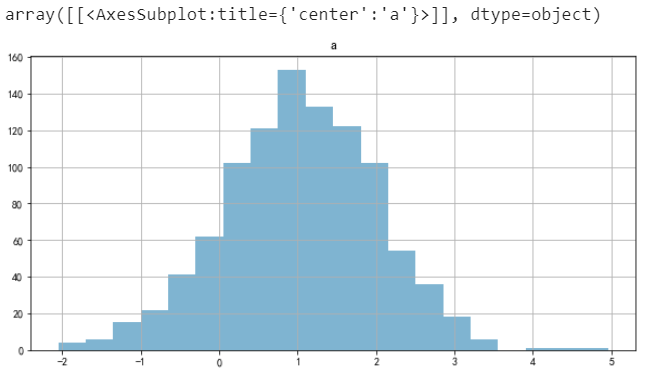

單個直方圖（自定義分箱+透明度）

# 以下2種方式效果一致
df.hist('a', bins = 20, alpha=0.5)
# df.a.hist(bins = 20, alpha=0.5)

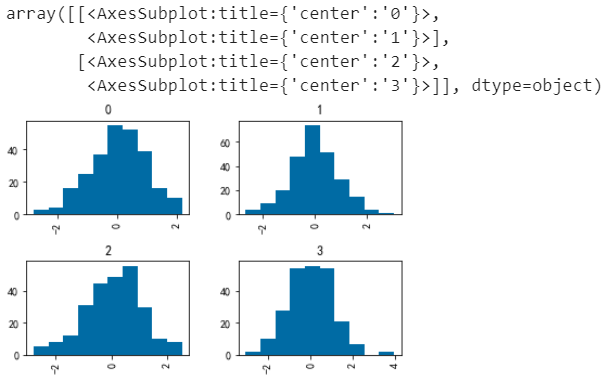

分組

# by 分組
np.random.seed(1)
data = pd.Series(np.random.randn(1000))
data.hist(by=np.random.randint(0, 4, 1000), figsize=(6, 4))

箱線圖

箱線圖又稱盒須圖、箱型圖等，用于顯示一組資料分布情況的統計圖，

np.random.seed(1)
df = pd.DataFrame(np.random.rand(10, 5), columns=["A", "B", "C", "D", "E"])
df.head()

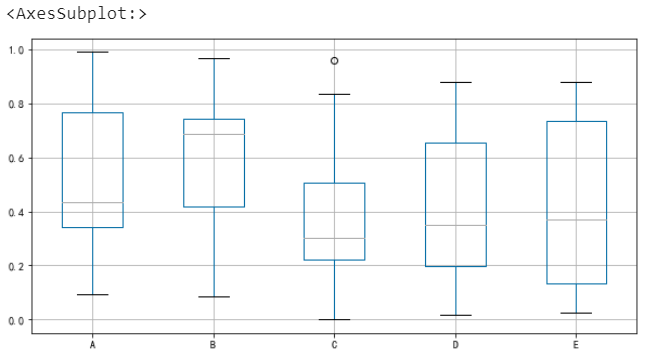

df.boxplot()

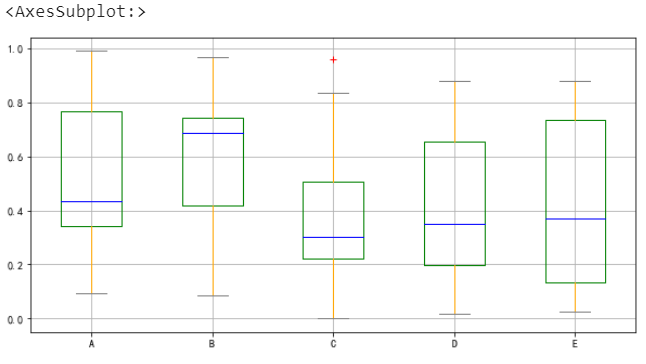

指定元素顏色

# 指定元素顏色
color = {
  "boxes": "Green", # 箱體顏色
  "whiskers": "Orange", # 連線顏色
  "medians": "Blue", # 中位數顏色
  "caps": "Gray", # 極值顏色
}

df.boxplot(color=color, sym="r+")

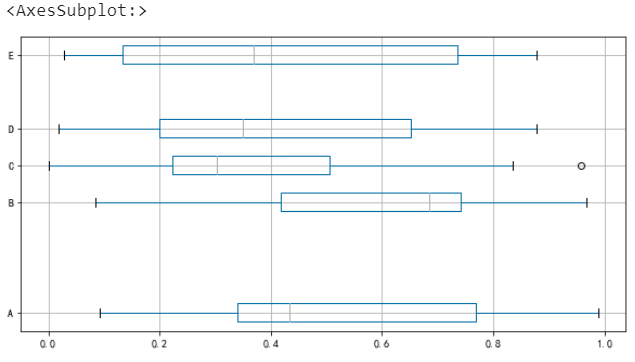

橫向展示

df.boxplot(vert=False, positions=[1, 4, 5, 6, 8])

面積圖

面積圖又稱區域圖，是將折線圖與坐標軸之間的區域使用顏色填充，填充顏色可以很好地突出趨勢資訊，一般顏色帶有透明度會更合適于觀察不同序列之間的重疊關系，

np.random.seed(1)
df = pd.DataFrame(np.random.rand(10, 4), columns=["a", "b", "c", "d"])
df.head()

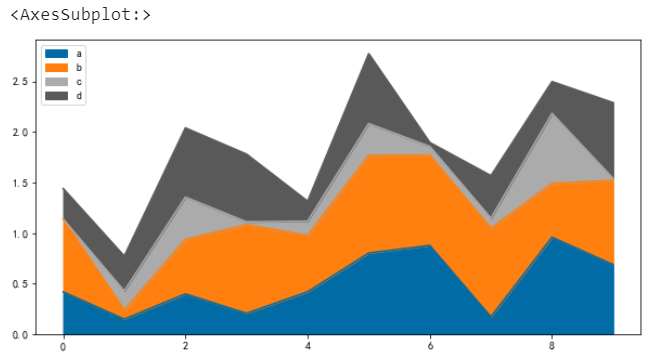

默認情況下，面積圖是堆疊的

# 默認是堆疊
df.plot.area()

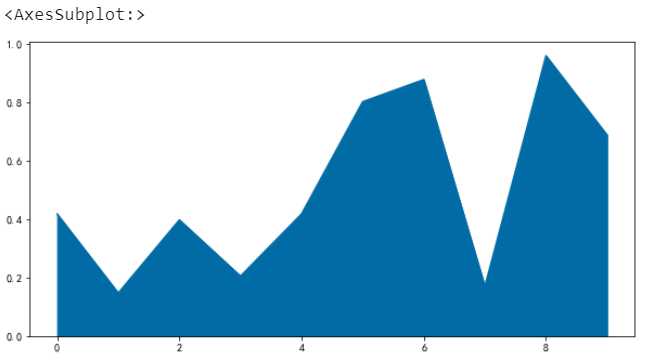

單個面積圖

df.a.plot.area()

取消堆疊

# 取消堆疊

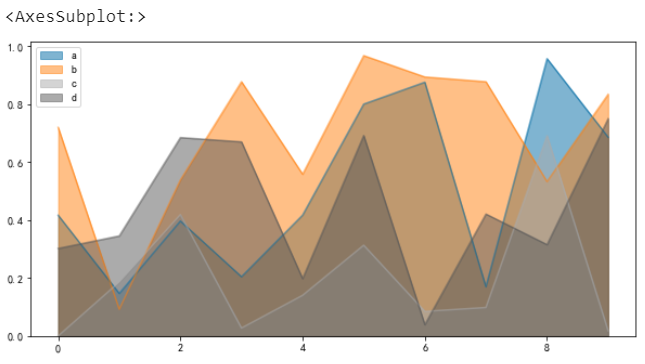

df.plot.area(stacked=False)

散點圖

散點圖就是將資料點展示在直角坐標系上，可以很好地反應變數之間的相互影響程度

np.random.seed(1)
df = pd.DataFrame(np.random.rand(50, 4), columns=["a", "b", "c", "d"])

df["species"] = pd.Categorical(
  ["setosa"] * 20 + ["versicolor"] * 20 + ["virginica"] * 10
)

df.head()

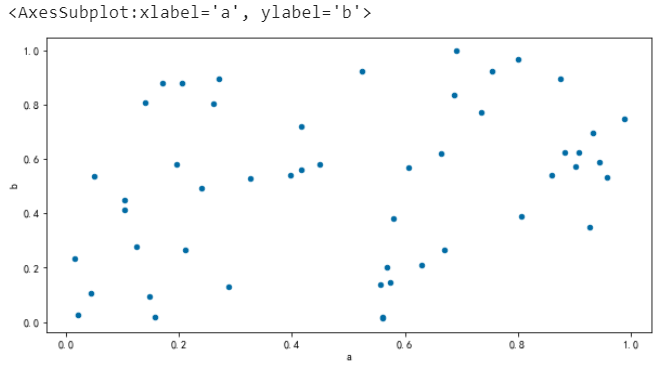

指定一組資料

df.plot.scatter(x="a", y="b")

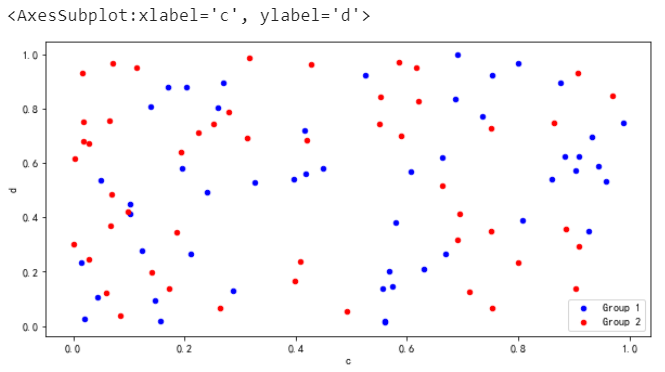

多組資料并用不同顏色標注

ax = df.plot.scatter(x="a", y="b", color="Blue", label="Group 1")
df.plot.scatter(x="c", y="d", color="red", label="Group 2", ax=ax)

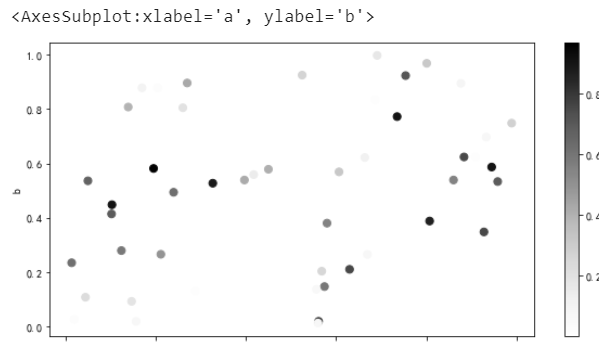

一組資料，x/y及z，其中x/y表示位置、z的值用于顏色區分

df.plot.scatter(x="a", y="b", c="c", s=50) # 引數s代表散點大小

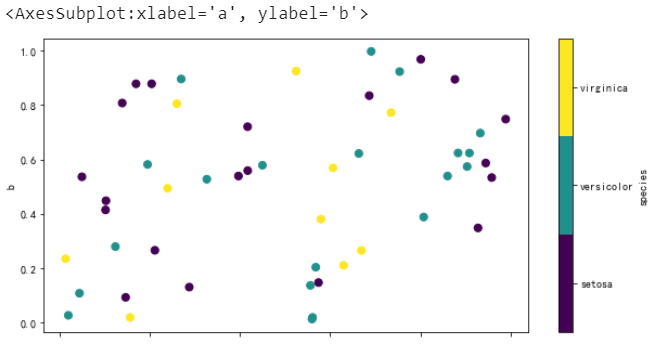

一組資料，然后分類并用不同顏色（色系下）表示

df.plot.scatter(x="a", y="b", c="species", cmap="viridis", s=50)

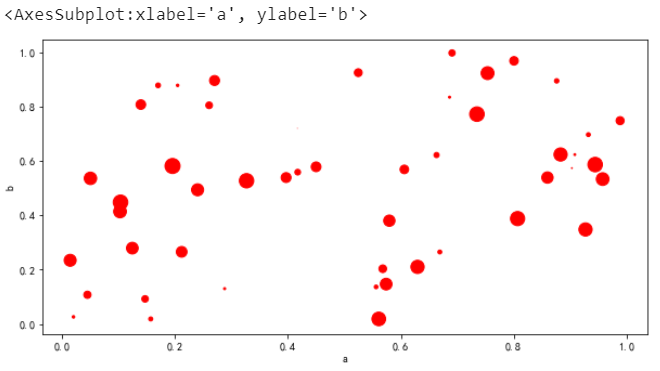

氣泡圖

df.plot.scatter(x="a", y="b", color="red", s=df["c"] * 200)

餅圖

餅圖主要用于不同分類的資料占總體的比例情況

np.random.seed(8)
series = pd.Series(3 * np.random.rand(4), index=["a", "b", "c", "d"], name="series")
series

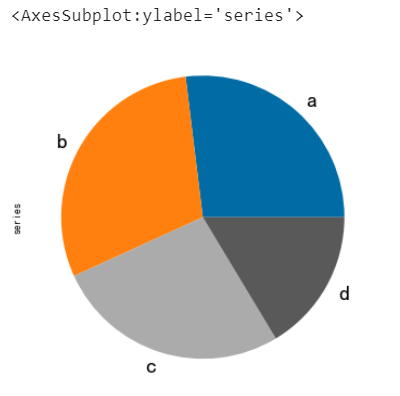

series.plot.pie(figsize=(6, 6), fontsize=20)

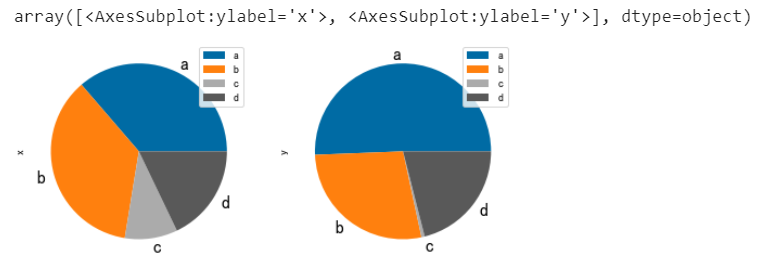

多子圖展示

np.random.seed(8)
df = pd.DataFrame(
     3 * np.random.rand(4, 2), index=["a", "b", "c", "d"], columns=["x", "y"]
 )
df

df.plot.pie(subplots=True, figsize=(8, 4), fontsize=16)

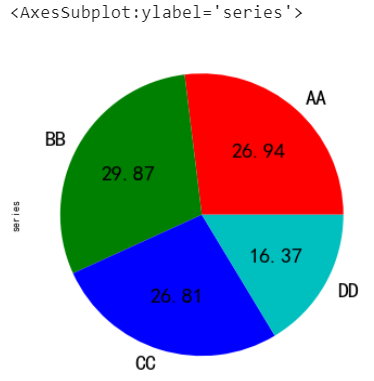

指定顯示樣式

series.plot.pie(
     labels=["AA", "BB", "CC", "DD"], # 標簽
     colors=["r", "g", "b", "c"], # 指定顏色
     autopct="%.2f", # 數字格式（百分比）
     fontsize=20,
     figsize=(6, 6),
 )

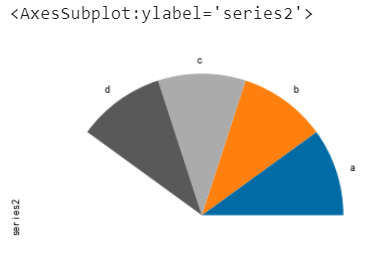

如果資料總和小于1，可以繪制扇形

series = pd.Series([0.1] * 4, index=["a", "b", "c", "d"], name="series2")
series.plot.pie(figsize=(6, 6), normalize=False)

4. 其他圖表型別

在常見圖表中，有密度圖和六邊形箱型圖 繪制程序報錯，暫時沒有解決（本機環境：pandas1.3.1）

本節主要介紹散點矩形圖、安德魯曲線等，更多資料大家可以查閱官方檔案了解

https://pandas.pydata.org/pandas-docs/stable/user_guide/visualization.html

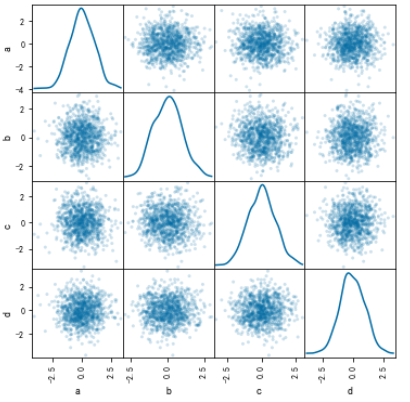

散點矩形圖

from pandas.plotting import scatter_matrix

df = pd.DataFrame(np.random.randn(1000, 4), columns=["a", "b", "c", "d"])
scatter_matrix(df, alpha=0.2, figsize=(6, 6), diagonal="kde")

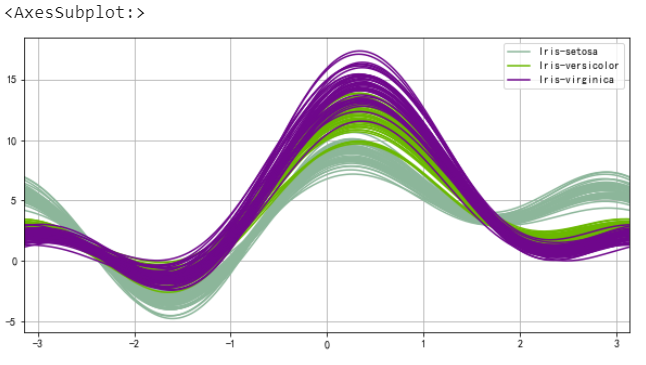

安德魯曲線

from pandas.plotting import andrews_curves

data = pd.read_csv("iris.csv")
andrews_curves(data, "Name")

以上就是本次全部內容，感興趣的朋友可以后臺回復 955 領取案例資料及代碼演示檔案，
