FPGA 串口UART學習筆記1串口通信

串口通信
1、串口簡介

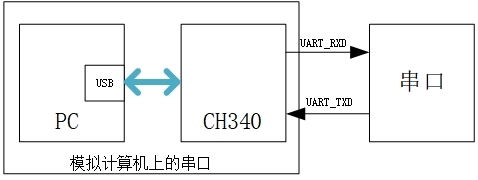

串行介面，COM介面，只需要兩根線就能實作兩臺設備之間的通信，UART指的是異步的串行介面，通用異步收發，標準常用的是RS-232標準介面 現在電腦上沒有串口了，所以使用的是USB轉串口芯片，CH340芯片，
換句話說，只需要兩根資料線UART_RXD和UART_TXD，就能完成兩臺設備之間的通信，
2、串口時序

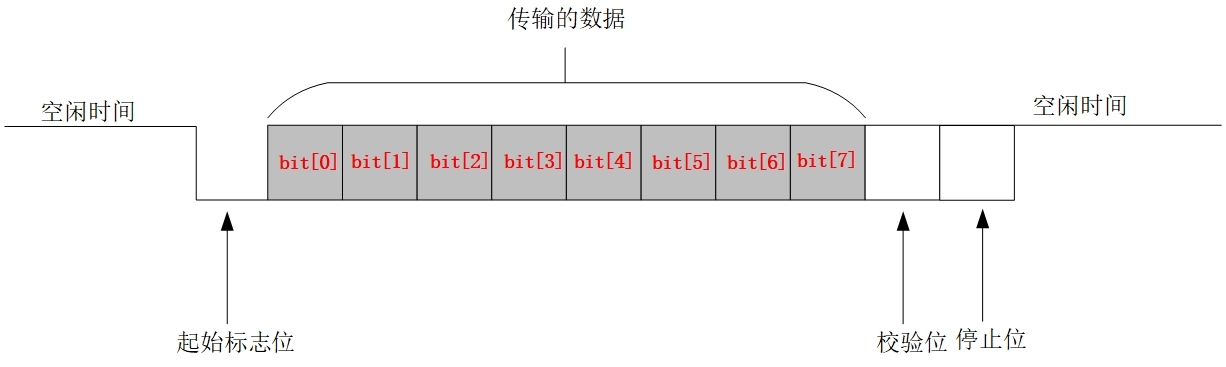

兩根資料線各自獨立互不影響，二者的時序是相同的，不同之處是UART_RXD是主機MASTER發送給從機SLAVE，UART_TXD是SLAVE發送給MASTER， 由于兩根線的時序完全相同且獨立，下面以UART_TXD為例， 空閑狀態時，UART_TXD一直拉高，當要傳輸資料之前，拉低一個資料位，此后開始傳輸資料，資料之后有一個校驗位，校驗位之后是停止位，停止位之后進入下一個傳輸周期，至此，完成了一個資料包的傳輸，
注意：
(1)、傳輸的資料是從低位元位開始傳，比如101010，接受端的接受順序是010101，
(2)、傳輸資料的位數是MASTER與SLAVE約定好的，可以是4、5、6、7、8位，時序圖中是以八位為例，
(3)、校驗位一般是奇偶檢驗，當然，也可以選擇沒有檢驗位，前提是MASTER與SLAVE約定好，在SLAVE決議接收到的資料的時候，不安排校驗位的決議，
(4)、停止位，停止位是保證兩段傳輸之間一定要有間隔，兩段傳輸之間可以沒有空閑時間，但是，停止位一定要有，
3、時間的問題

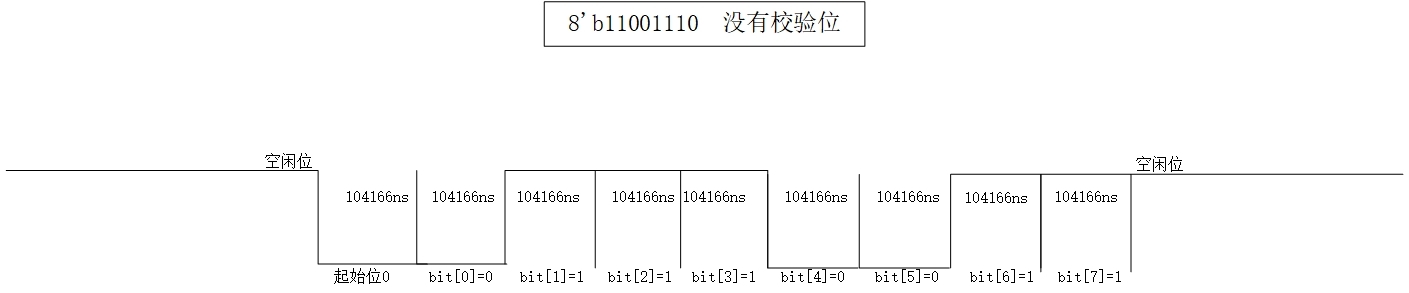

從時序圖上可以看出，串口的發送和接受是沒有時鐘的，換句話說，這是一個異步時序，那么如何確定每個位所需要的時間就尤為重要， 這個問題的要點是波特率，每秒發送/接受單位的個數，我們使用的串口是以位元為單位，所以這里波特率與我們的位元率相同，常見的波特率的數值有9600,19200，38400，57600，115200等，以9600為例，表示一秒鐘發送/接受9600個位元，所有我們可以計算出單個bit所占用的時間為 1s/9600 = 104166ns，我們傳輸的起始標志位，傳輸的資料的每一位，校驗位(可有可無)，在9600波特率的情況下，各自占據了104166ns的時間， 所以，假設從MASTER發送8'b11001110給SLAVE的的話，資料線的電平變化如下：
所以，FPGA在接收串口資料的時候，按照每個位的時間，設計計數器，假設是50MHz的時鐘，那么接受一個bit需要的時鐘周期是 104166ns/20ns = 5208個周期，所以在計數器數到5208/2 +1的時候，將UART_RXD的當前值寄存即可，注意接受資料的時候先接受到的是起始位，最后的空閑位置就沒有必要接受了，
4、代碼 專案要求：電腦通過串口發送八位資料給FPGA，FPGA通過這八位資料來控制八個LED燈的亮暗，波特率9600，無校驗位， 代碼如下： ``

 1 module uart(
 2     clk        ,
 3     rst_n    ,
 4     rx_uart    ,
 5     led
 6 );
 7 input            clk        ;
 8 input            rst_n    ;
 9 input            rx_uart    ;
10 output reg[7:0] led        ;
11
12 reg flag_add;
13 //波特率9600 1s/9600 = 104166ns
14 //50M時鐘，一個周期是20ns，104166ns/20ns=5208個時鐘周期
15 //用計數器來計數時鐘周期，每到5208從rx_uart取出一個資料
16 //一個資料包是八個資料+一個起始位資料
17
18 //計數器cnt0用來計數每個bit的5208個周期
19 reg[12:0] cnt0   ;
20 wire    add_cnt0    ;
21 wire    end_cnt0    ;
22
23 always @(posedge clk or negedge rst_n)begin
24     if(!rst_n)begin
25         cnt0 <= 0;
26     end
27     else if(add_cnt0)begin
28         if(end_cnt0)
29             cnt0 <= 0;
30         else
31             cnt0 <= cnt0 + 1;
32         end
33     end
34 assign add_cnt0 = flag_add;
35 assign end_cnt0 = add_cnt0 && cnt0 == 5208 - 1 ;
36
37 //計數器1用來計數接受的bit數量
38 reg[3:0] cnt1   ;
39 wire    add_cnt1    ;
40 wire    end_cnt1    ;
41
42 always @(posedge clk or negedge rst_n)begin
43     if(!rst_n)begin
44         cnt1 <= 0;
45     end
46     else if(add_cnt1)begin
47         if(end_cnt1)
48             cnt1 <= 0;
49         else
50             cnt1 <= cnt1 + 1;
51         end
52     end
53 assign add_cnt1 = end_cnt0;
54 assign end_cnt1 = add_cnt1 && cnt1 == 9 - 1;
55
56 //flag_add的定義，rx_uart下降沿的時候拉高，end_cnt1的時候拉低
57 //需要一個rx_uart邊沿檢測電路，注意，rx_uart是一個異步信號，與本地時鐘無關，
58 //可以把rx_uart放進敏感串列，但是他會被FPGA誤認為是個時鐘，造成電路不穩定
59 //安全的做法：用本地時鐘對rx_uart進行延一拍，然后前后兩拍比較完成邊沿檢測
60 //但是，因為本專案中的rx_uart是個異步信號，可能在時鐘邊沿變化，
61 //不能滿足setup time 和 保持時間 所以就延兩拍更安全，(兩拍以后的信號是穩定信號)
62 reg rx_uart_ff0;
63 reg rx_uart_ff1;
64 reg rx_uart_ff2;
65 always@(posedge clk or negedge rst_n)
66     if(!rst_n)begin
67         rx_uart_ff0 <= 1;
68         rx_uart_ff1 <= 1;
69         rx_uart_ff2 <= 1;
70     end
71     else begin
72         rx_uart_ff0 <= rx_uart;
73         //rx_uart_ff0是異步信號打一拍的結果，不能做條件用，以后的可以
74         rx_uart_ff1 <= rx_uart_ff0;
75         rx_uart_ff2 <= rx_uart_ff1;
76     end
77
78 always@(posedge clk or negedge rst_n)
79     if(!rst_n)begin
80         flag_add <= 0;
81     end
82     else if(!rx_uart_ff1 & rx_uart_ff2) begin//下降沿
83         flag_add <= 1;
84     end
85     else if(end_cnt1)
86         flag_add <= 0;
87
88 always@(posedge clk or negedge rst_n)
89     if(!rst_n)begin
90         led <= 8'hff;
91     end
92     else if(add_cnt0 && cnt0 == 5208/2-1 && cnt1>0)begin
93         led[cnt1-1] <= rx_uart_ff1;
94     end
95
96
97 endmodule
