磁盤可以說是計算機系統最慢的硬體之一，讀寫速度相差記憶體 10 倍以上，所以針對優化磁盤的技術非常的多，比如零拷貝、直接 I/O、異步 I/O 等等，這些優化的目的就是為了提高系統的吞吐量，另外作業系統內核中的磁盤高速快取區，可以有效的減少磁盤的訪問次數，本文會分析 I/O 作業方式，以及如何優化傳輸檔案的性能，參考博客如下：

內容提綱

本會從以下幾個方面介紹磁盤的IO技術：

DMA之前的IO方式
直接記憶體訪問——DMA技術，
DMA檔案傳輸存在的問題，
如何提高檔案傳輸的性能，
零拷貝實作原理分析，
PageCache有什么用，
大檔案傳輸用什么方式實作，

DMA之前的IO

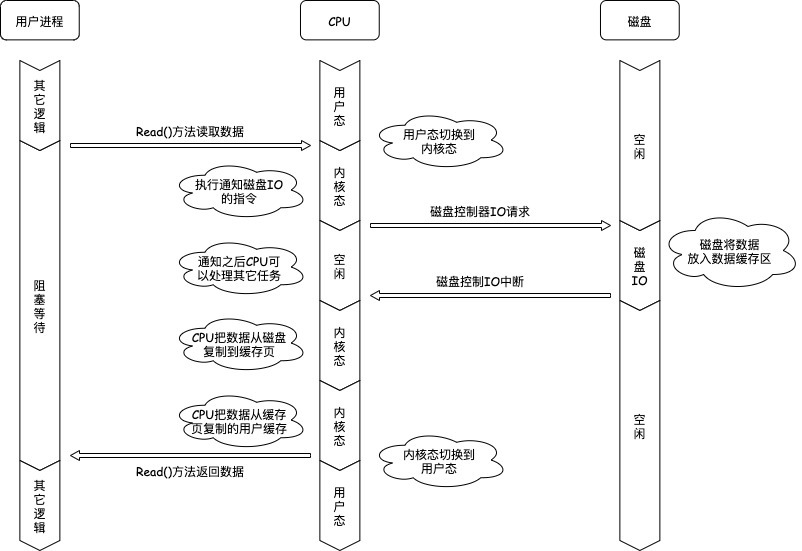

在沒有DMA技術之前，作業系統的從磁盤讀取資料的IO程序如下所示（以read()介面為例）：

read(file, tmp_buf, len);

用戶程式需要讀取資料，呼叫read方法，把讀取資料的指令交給CPU執行，執行緒進入阻塞狀態，
CPU發出指令給磁盤控制器，告訴磁盤控制器需要讀取哪些資料，然后回傳；
磁盤控制器接收到指令后，把指定的資料放入磁盤內部的快取區，然后用中斷的方式通知CPU；
CPU收到中斷信號之后，開始一個位元組一個位元組的把資料讀取到PageCache快取區；
CPU再一個位元組一個位元組把資料從PageCache快取區讀取到用戶快取區；
用戶程式從記憶體中讀取到資料，可以繼續執行后續邏輯，

file

可以看到，整個資料的傳輸程序，都要需要CPU親自參與搬運資料的程序，而且這個程序，CPU是不能做其他事情的，簡單的搬運幾個字符資料那沒問題，但是如果我們用千兆網卡或者硬碟傳輸大量資料的時候，都用CPU來搬運的話，肯定忙不過來，計算機科學家們發現了事情的嚴重性后，于是就發明了 DMA 技術，也就是直接記憶體訪問（Direct Memory Access）技術，

直接記憶體訪問——DMA技術

什么是 DMA 技術？簡單理解就是，在進行 I/O 設備和記憶體的資料傳輸的時候，資料搬運的作業全部交給 DMA 控制器，而 CPU 不再參與任何與資料搬運相關的事情，這樣 CPU 就可以去處理別的事務，

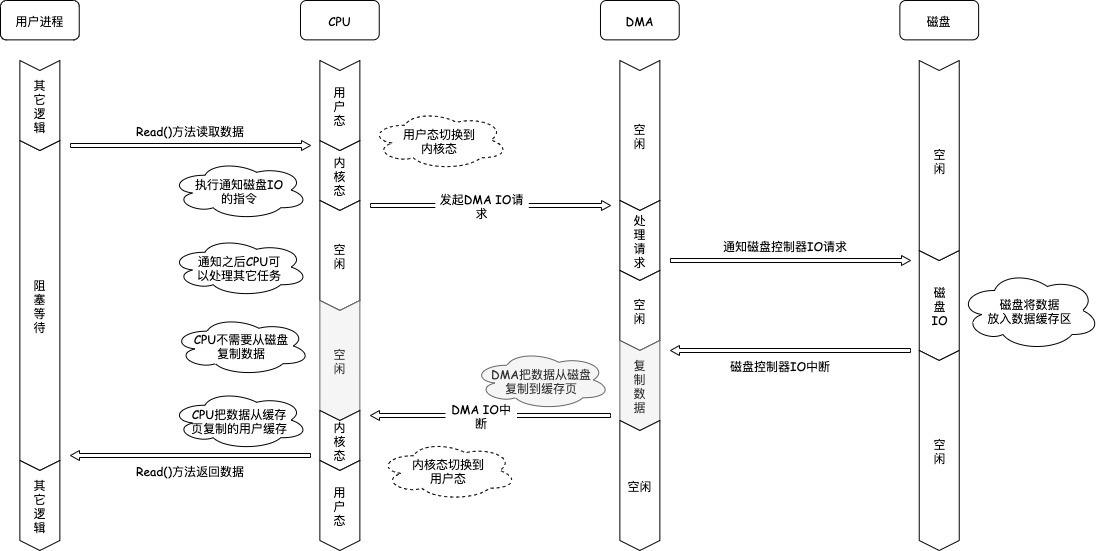

那使用 DMA 控制器進行資料傳輸的程序究竟是什么樣的呢？下面我們來具體看看，

read(file, tmp_buf, len);

用戶程式需要讀取資料，呼叫read方法，把讀取資料的指令交給CPU執行，
CPU發出指令給DMA，告訴DMA需要讀取磁盤的哪些資料，然后回傳，執行緒進入阻塞狀態
DMA向磁盤控制器發出IO請求，告訴磁盤控制器需要讀取哪些資料，然后回傳；
磁盤控制器收到IO請求之后，把資料讀取到磁盤快取區，當磁盤快取讀取完成之后，中斷DMA；
DMA收到磁盤的中斷信號，將磁盤快取區的資料讀取到PageCache快取區，然后中斷CPU；
CPU回應DMA中斷信號，知道資料讀取完成，然后將PageCache快取區中的資料讀取到用戶快取中；
用戶程式從記憶體中讀取到資料，可以繼續執行后續邏輯，

file

可以看到，整個資料傳輸的程序，CPU不再參與磁盤資料搬運的作業，而是全程由DMA完成，但是CPU在這個程序中也是必不可少的，因為傳輸什么資料，從哪里傳輸到哪里，都需要CPU來告訴DMA控制器，

早期DMA只存在在主板上，如今由于I/O設備越來越多，資料傳輸的需求也不盡相同，所以每個I/O設備里面都有自己的DMA控制器，

DMA檔案傳輸存在的問題

如果服務端要提供檔案傳輸的功能，我們能想到的最簡單的方式是：將磁盤上的檔案讀取出來，然后通過網路協議發送給客戶端，

傳統 I/O 的作業方式是，資料讀取和寫入是從用戶空間到內核空間來回復制，而內核空間的資料是通過作業系統層面的 I/O 介面從磁盤讀取或寫入，

代碼通常如下，一般會需要以下兩個系統呼叫，代碼很簡單，雖然就兩行代碼，但是這里面發生了不少的事情，

read(file, tmp_buf, len);
write(socket, tmp_buf, len);

用戶程式需要讀取資料，呼叫read方法，把讀取資料的指令交給CPU執行，執行緒進入阻塞狀態，
CPU發出指令給磁盤DMA，告訴磁盤DMA需要讀取磁盤的哪些資料，然后回傳；
磁盤DMA向磁盤控制器發出IO請求，告訴磁盤控制器需要讀取哪些資料，然后回傳；
磁盤控制器收到IO請求之后，把資料讀取到磁盤快取區，當磁盤快取讀取完成之后，中斷DMA；
DMA收到磁盤的中斷信號，將磁盤快取區的資料讀取到PageCache快取區，然后中斷CPU；
CPU回應DMA中斷信號，知道資料讀取完成，然后將PageCache快取區中的資料讀取到用戶快取中；
用戶程式從記憶體中讀取到資料，可以繼續執行后續寫網卡資料操作；
用戶需要向網卡設備寫入資料，呼叫write方法，把寫資料指令交給CPU執行，執行緒進入阻塞；
CPU將用戶快取區的資料寫入PageCache快取區，然后通知網卡DMA寫資料；
網卡DMA將資料從PageCache快取區復制到網卡，交給網卡處理資料，
網卡開始處理資料，網卡處理完成資料之后中斷網卡DMA；
網卡DMA處理中斷，知道資料處理完成，向CPU發出中斷；
CPU回應DMA中斷信號，知道資料處理完成，喚醒用戶執行緒；
用戶程式執行后續邏輯，

這個程序比較復雜，其中主要存在以下問題：

發生了4次用戶態與內核態的背景關系切換，因為發生了兩次系統呼叫，一次是read() ，一次是write()，每次系統呼叫都得先從用戶態切換到內核態，等內核完成任務后，再從內核態切換回用戶態，背景關系切換到成本并不小，一次切換需要耗時幾十納秒到幾微秒，雖然時間看上去很短，但是在高并發的場景下，這類時間容易被累積和放大，從而影響系統的性能，
發生了4次資料拷貝，其中兩次是 DMA 的拷貝，另外兩次則是通過 CPU 拷貝的，下面說一下這個程序：第一次拷貝，把磁盤上的資料拷貝到作業系統內核的緩沖區里，這個拷貝的程序是通過 DMA 搬運的，第二次拷貝，把內核緩沖區的資料拷貝到用戶的緩沖區里，于是我們應用程式就可以使用這部分資料了，這個拷貝到程序是由 CPU 完成的，第三次拷貝，把剛才拷貝到用戶的緩沖區里的資料，再拷貝到內核的 socket 的緩沖區里，這個程序依然還是由 CPU 搬運的，第四次拷貝，把內核的 socket 緩沖區里的資料，拷貝到網卡的緩沖區里，這個程序又是由 DMA 搬運的，

我們回過頭看這個檔案傳輸的程序，我們只是搬運一份資料，結果卻搬運了 4 次，過多的資料拷貝無疑會消耗 CPU 資源，大大降低了系統性能，

這種簡單又傳統的檔案傳輸方式，存在冗余的上文切換和資料拷貝，在高并發系統里是非常糟糕的，多了很多不必要的開銷，會嚴重影響系統性能，

所以，要想提高檔案傳輸的性能，就需要減少「用戶態與內核態的背景關系切換」和「記憶體拷貝」的次數，

如何提高檔案傳輸的性能

減少用戶態與內核態的背景關系切換的次數

讀取磁盤資料的時候，之所以要發生背景關系切換，這是因為用戶空間沒有權限操作磁盤或網卡，內核的權限最高，這些操作設備的程序都需要交由作業系統內核來完成，所以一般要通過內核去完成某些任務的時候，就需要使用作業系統提供的系統呼叫函式，

而一次系統呼叫必然會發生 2 次背景關系切換：首先從用戶態切換到內核態，當內核執行完任務后，再切換回用戶態交由行程代碼執行，

所以，要想減少背景關系切換到次數，就要減少系統呼叫的次數，

減少資料拷貝的次數

在前面我們知道了，傳統的檔案傳輸方式會歷經 4 次資料拷貝，而且這里面，「從內核的讀緩沖區拷貝到用戶的緩沖區里，再從用戶的緩沖區里拷貝到 socket 的緩沖區里」，這個程序是沒有必要的，

因為檔案傳輸的應用場景中，在用戶空間我們并不會對資料「再加工」，所以資料實際上可以不用搬運到用戶空間，因此用戶的緩沖區是沒有必要存在的，

零拷貝實作原理分析

零拷貝技術實作的方式通常有 2 種：

mmap + write
sendfile

下面就談一談，它們是如何減少「背景關系切換」和「資料拷貝」的次數，

mmap + write

在前面我們知道，read()系統呼叫的程序中會把內核緩沖區的資料拷貝到用戶的緩沖區里，于是為了減少這一步開銷，我們可以用 mmap()替換read()系統呼叫函式，

buf = mmap(file, len);
write(sockfd, buf, len);

mmap() 系統呼叫函式會直接把內核緩沖區里的資料「映射」到用戶空間，這樣，作業系統內核與用戶空間就不需要再進行任何的資料拷貝操作，

file

具體程序如下：

應用行程呼叫了mmap()后，DMA會把磁盤的資料拷貝到內核的緩沖區里，接著，應用行程跟作業系統內核「共享」這個緩沖區；
應用行程再呼叫write()，作業系統直接將內核緩沖區的資料拷貝到socket緩沖區中，這一切都發生在內核態，由CPU來搬運資料；
最后，把內核的socket緩沖區里的資料，拷貝到網卡的緩沖區里，這個程序是由DMA搬運的，

我們可以得知，通過使用mmap()來代替read()，可以減少一次資料拷貝的程序，

但這還不是最理想的零拷貝，因為仍然需要通過CPU把內核緩沖區的資料拷貝到socket緩沖區里，而且仍然需要4次背景關系切換，因為系統呼叫還是2次，

sendfile

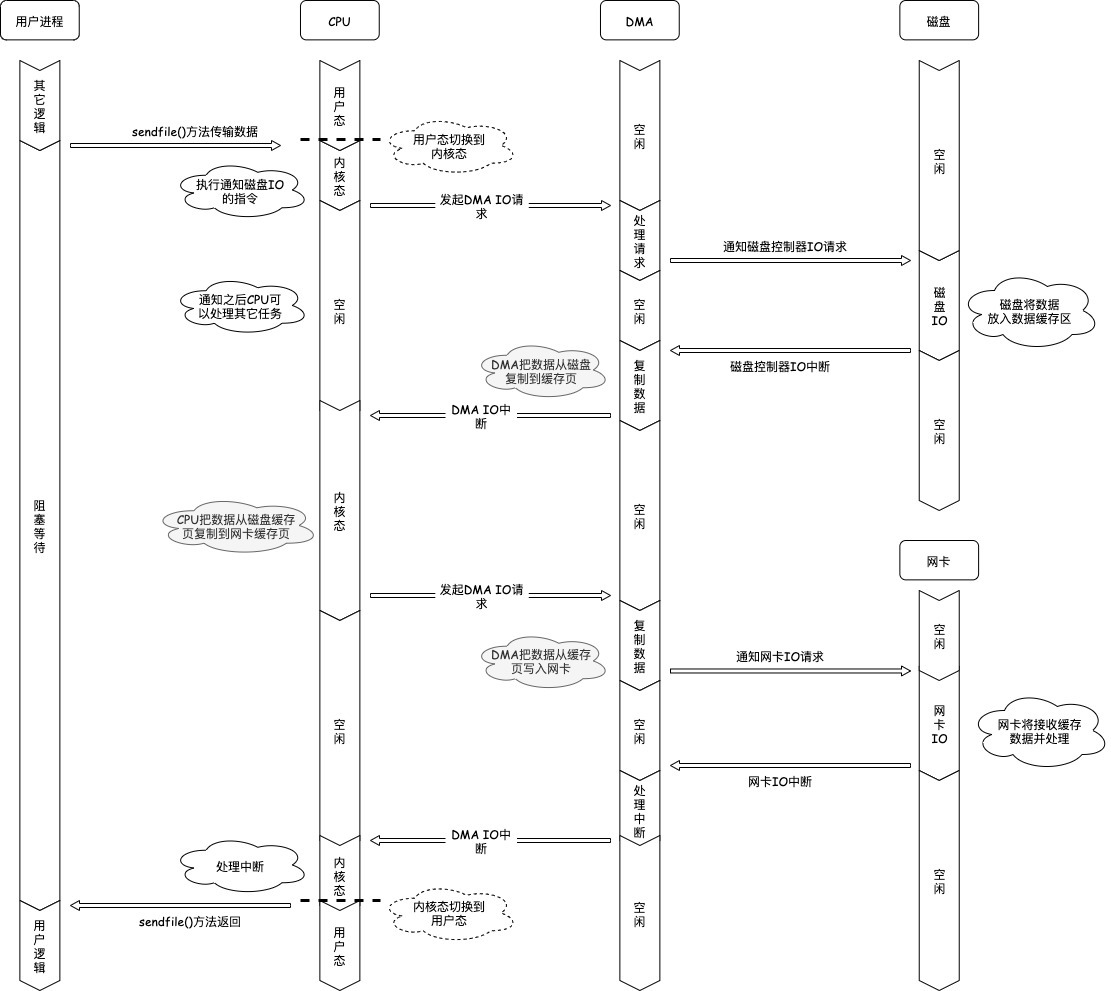

在 Linux 內核版本 2.1 中，提供了一個專門發送檔案的系統呼叫函式 sendfile()，函式形式如下：

#include <sys/socket.h>
ssize_t sendfile(int out_fd, int in_fd, off_t *offset, size_t count);

它的前兩個引數分別是目的端和源端的檔案描述符，后面兩個引數是源端的偏移量和復制資料的長度，回傳值是實際復制資料的長度，

首先，它可以替代前面的 read() 和 write() 這兩個系統呼叫，這樣就可以減少一次系統呼叫，也就減少了 2 次背景關系切換的開銷，

其次，該系統呼叫，可以直接把內核緩沖區里的資料拷貝到 socket 緩沖區里，不再拷貝到用戶態，這樣就只有 2 次背景關系切換，和 3 次資料拷貝，如下圖：

file

但是這還不是真正的零拷貝技術，如果網卡支持 SG-DMA（The Scatter-Gather Direct Memory Access）技術（和普通的 DMA 有所不同），我們可以進一步減少通過 CPU 把內核緩沖區里的資料拷貝到 socket 緩沖區的程序，

你可以在你的 Linux 系統通過下面這個命令，查看網卡是否支持 scatter-gather 特性：

$ ethtool -k eth0 | grep scatter-gather
scatter-gather: on

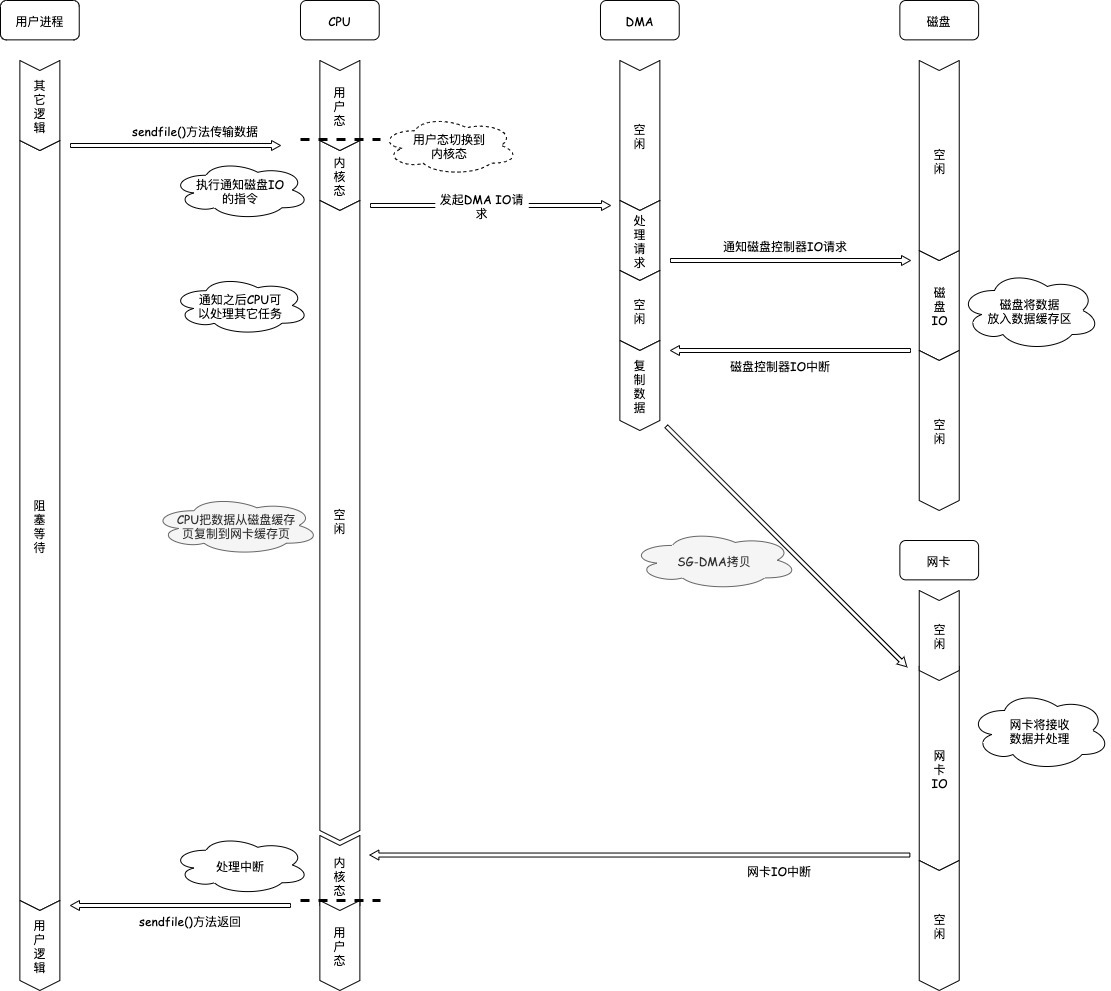

于是，從 Linux 內核 2.4 版本開始起，對于支持網卡支持 SG-DMA 技術的情況下， sendfile() 系統呼叫的程序發生了點變化，具體程序如下：

通過 DMA 將磁盤上的資料拷貝到內核緩沖區里；
緩沖區描述符和資料長度傳到 socket 緩沖區，這樣網卡的 SG-DMA 控制器就可以直接將內核快取中的資料拷貝到網卡的緩沖區里，此程序不需要將資料從作業系統內核緩沖區拷貝到 socket 緩沖區中，這樣就減少了一次資料拷貝；

所以，這個程序之中，只進行了 2 次資料拷貝，如下圖：

file

這就是所謂的零拷貝（Zero-copy）技術，因為我們沒有在記憶體層面去拷貝資料，也就是說全程沒有通過 CPU 來搬運資料，所有的資料都是通過 DMA 來進行傳輸的，，

零拷貝技術的檔案傳輸方式相比傳統檔案傳輸的方式，減少了 2 次背景關系切換和資料拷貝次數，只需要 2 次背景關系切換和資料拷貝次數，就可以完成檔案的傳輸，而且 2 次的資料拷貝程序，都不需要通過 CPU，2 次都是由 DMA 來搬運，

所以，總體來看，零拷貝技術可以把檔案傳輸的性能提高至少一倍以上，

使用零拷貝技術的專案

事實上，Kafka這個開源專案，就利用了「零拷貝」技術，從而大幅提升了I/O的吞吐率，這也是Kafka在處理海量資料為什么這么快的原因之一，

如果你追溯Kafka檔案傳輸的代碼，你會發現，最終它呼叫了Java NIO庫里的transferTo方法：

@Override
public long transferFrom(FileChannel fileChannel, long position, long count) throws IOException {
    return fileChannel.transferTo(position, count, socketChannel);
}

如果Linux系統支持sendfile()系統呼叫，那么transferTo()實際上最后就會使用到sendfile()系統呼叫函式，

曾經有大佬專門寫程序式測驗過，在同樣的硬體條件下，傳統檔案傳輸和零拷拷貝檔案傳輸的性能差異，你可以看到下面這張測驗資料圖，使用了零拷貝能夠縮短 65% 的時間，大幅度提升了機器傳輸資料的吞吐量，

file

另外，Nginx 也支持零拷貝技術，一般默認是開啟零拷貝技術，這樣有利于提高檔案傳輸的效率，是否開啟零拷貝技術的配置如下：

http {
...
    sendfile on
...
}

sendfile 配置的具體意思:

設定為 on 表示，使用零拷貝技術來傳輸檔案：sendfile ，這樣只需要 2 次背景關系切換，和 2 次資料拷貝，
設定為 off 表示，使用傳統的檔案傳輸技術：read + write，這時就需要 4 次背景關系切換，和 4 次資料拷貝，

當然，要使用 sendfile，Linux 內核版本必須要 2.1 以上的版本，

PageCache 有什么作用？

回顧前面說道檔案傳輸程序，其中第一步都是先需要先把磁盤檔案資料拷貝「內核緩沖區」里，這個「內核緩沖區」實際上是磁盤高速快取（PageCache），

由于零拷貝使用了 PageCache 技術，可以使得零拷貝進一步提升了性能，我們接下來看看 PageCache 是如何做到這一點的，

讀寫磁盤相比讀寫記憶體的速度慢太多了，所以我們應該想辦法把「讀寫磁盤」替換成「讀寫記憶體」，于是，我們會通過 DMA 把磁盤里的資料搬運到記憶體里，這樣就可以用讀記憶體替換讀磁盤，

但是，記憶體空間遠比磁盤要小，記憶體注定只能拷貝磁盤里的一小部分資料，

那問題來了，選擇哪些磁盤資料拷貝到記憶體呢？

我們都知道程式運行的時候，具有「區域性」，所以通常，剛被訪問的資料在短時間內再次被訪問的概率很高，于是我們可以用 PageCache 來快取最近被訪問的資料，當空間不足時淘汰最久未被訪問的快取，

所以，讀磁盤資料的時候，優先在 PageCache 找，如果資料存在則可以直接回傳；如果沒有，則從磁盤中讀取，然后快取 PageCache 中，

還有一點，讀取磁盤資料的時候，需要找到資料所在的位置，但是對于機械磁盤來說，就是通過磁頭旋轉到資料所在的扇區，再開始「順序」讀取資料，但是旋轉磁頭這個物理動作是非常耗時的，為了降低它的影響，PageCache 使用了「預讀功能」，

比如，假設 read 方法每次只會讀 32 KB 的位元組，雖然 read 剛開始只會讀 0 ～ 32 KB 的位元組，但內核會把其后面的 32～64 KB 也讀取到 PageCache，這樣后面讀取 32～64 KB 的成本就很低，如果在 32～64 KB 淘汰出 PageCache 前，行程讀取到它了，收益就非常大，

所以，PageCache 的優點主要是兩個：

快取最近被訪問的資料；
預讀功能；

這兩個做法，將大大提高讀寫磁盤的性能，

但是，在傳輸大檔案（GB 級別的檔案）的時候，PageCache 會不起作用，那就白白浪費 DMA 多做的一次資料拷貝，造成性能的降低，即使使用了 PageCache 的零拷貝也會損失性能

這是因為如果你有很多 GB 級別檔案需要傳輸，每當用戶訪問這些大檔案的時候，內核就會把它們載入 PageCache 中，于是 PageCache 空間很快被這些大檔案占滿，

另外，由于檔案太大，可能某些部分的檔案資料被再次訪問的概率比較低，這樣就會帶來 2 個問題：

PageCache 由于長時間被大檔案占據，其他「熱點」的小檔案可能就無法充分使用到 PageCache，于是這樣磁盤讀寫的性能就會下降了；
PageCache 中的大檔案資料，由于沒有享受到快取帶來的好處，但卻耗費DMA多拷貝到PageCache一次；
所以，針對大檔案的傳輸，不應該使用PageCache，也就是說不應該使用零拷貝技術，因為可能由于PageCache被大檔案占據，而導致「熱點」小檔案無法利用到PageCache，這樣在高并發的環境下，會帶來嚴重的性能問題，

大檔案傳輸用什么方式實作

繞開 PageCache 的 I/O 叫直接 I/O，使用 PageCache 的 I/O 則叫快取 I/O，通常，對于磁盤，異步 I/O 只支持直接 I/O，

前面也提到，大檔案的傳輸不應該使用 PageCache，因為可能由于 PageCache 被大檔案占據，而導致「熱點」小檔案無法利用到 PageCache，

于是，在高并發的場景下，針對大檔案的傳輸的方式，應該使用「異步 I/O + 直接 I/O」來替代零拷貝技術，

直接 I/O 應用場景常見的兩種：

應用程式已經實作了磁盤資料的快取，那么可以不需要 PageCache 再次快取，減少額外的性能損耗，在 MySQL 資料庫中，可以通過引數設定開啟直接 I/O，默認是不開啟；
傳輸大檔案的時候，由于大檔案難以命中 PageCache 快取，而且會占滿 PageCache 導致「熱點」檔案無法充分利用快取，從而增大了性能開銷，因此，這時應該使用直接 I/O，
另外，由于直接 I/O 繞過了 PageCache，就無法享受內核的這兩點的優化：

內核的 I/O 調度演算法會快取盡可能多的 I/O 請求在 PageCache 中，最后「合并」成一個更大的 I/O 請求再發給磁盤，這樣做是為了減少磁盤的尋址操作；
內核也會「預讀」后續的 I/O 請求放在 PageCache 中，一樣是為了減少對磁盤的操作；
于是，傳輸大檔案的時候，使用「異步 I/O + 直接 I/O」了，就可以無阻塞地讀取檔案了，

所以，傳輸檔案的時候，我們要根據檔案的大小來使用不同的方式：

傳輸大檔案的時候，使用「異步 I/O + 直接 I/O」；
傳輸小檔案的時候，則使用「零拷貝技術」；
在 nginx 中，我們可以用如下配置，來根據檔案的大小來使用不同的方式：

location /video/ {
    sendfile on;
    aio on;
    directio 1024m;
}

當檔案大小大于directio值后，使用「異步I/O+直接I/O」，否則使用「零拷貝技術」，

總結

早期 I/O 操作，記憶體與磁盤的資料傳輸的作業都是由 CPU 完成的，而此時 CPU 不能執行其他任務，會特別浪費 CPU 資源，

于是，為了解決這一問題，DMA 技術就出現了，每個 I/O 設備都有自己的 DMA 控制器，通過這個 DMA 控制器，CPU 只需要告訴 DMA 控制器，我們要傳輸什么資料，從哪里來，到哪里去，就可以放心離開了，后續的實際資料傳輸作業，都會由 DMA 控制器來完成，CPU 不需要參與資料傳輸的作業，

傳統 IO 的作業方式，從硬碟讀取資料，然后再通過網卡向外發送，我們需要進行 4 背景關系切換，和 4 次資料拷貝，其中 2 次資料拷貝發生在記憶體里的緩沖區和對應的硬體設備之間，這個是由 DMA 完成，另外 2 次則發生在內核態和用戶態之間，這個資料搬移作業是由 CPU 完成的，

為了提高檔案傳輸的性能，于是就出現了零拷貝技術，它通過一次系統呼叫（sendfile 方法）合并了磁盤讀取與網路發送兩個操作，降低了背景關系切換次數，另外，拷貝資料都是發生在內核中的，天然就降低了資料拷貝的次數，

Kafka 和 Nginx 都有實作零拷貝技術，這將大大提高檔案傳輸的性能，

零拷貝技術是基于 PageCache 的，PageCache 會快取最近訪問的資料，提升了訪問快取資料的性能，同時，為了解決機械硬碟尋址慢的問題，它還協助 I/O 調度演算法實作了 IO 合并與預讀，這也是順序讀比隨機讀性能好的原因，這些優勢，進一步提升了零拷貝的性能，

需要注意的是，零拷貝技術是不允許行程對檔案內容作進一步的加工的，比如壓縮資料再發送，

另外，當傳輸大檔案時，不能使用零拷貝，因為可能由于 PageCache 被大檔案占據，而導致「熱點」小檔案無法利用到 PageCache，并且大檔案的快取命中率不高，這時就需要使用「異步 IO + 直接 IO 」的方式，

在 Nginx 里，可以通過配置，設定一個檔案大小閾值，針對大檔案使用異步 IO 和直接 IO，而對小檔案使用零拷貝，
