Tomcat最底層使用的是Java標準的SocketServer和Socket接受和處理請求，但是Socket接受到的資料是網路運輸層的TCP或UDP協議的資料，需要轉為Http或者其它應用層協議的資料，Tomcat中就是通過連接器Connector來管理Socket連接、決議Scoket請求為Request并封裝回應資料為Response物件，新版本的Tomcat容器使用的連接器是Coyote框架，本文會詳細介紹Connector的Coyote框架原理，本文很多內容參考了這篇博客

什么是Coyote

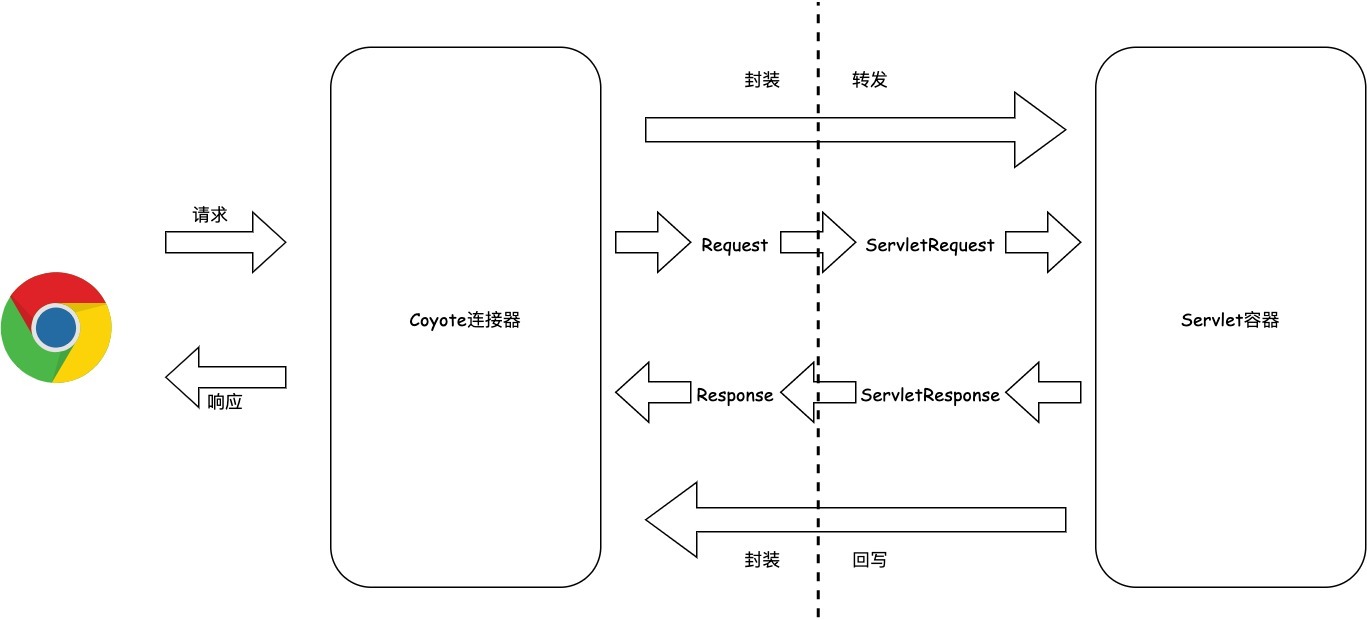

Coyote是Tomcat聯結器框架的名稱，是Tomcat服務器提供的供客戶端訪問的外部介面，客戶端通過Coyote與服務器建立鏈接、發送請求并且接收回應，

Coyote封裝了底層的網路通信（Socket請求以及回應處理），為Catalina容器提供了統一的介面，是Catalina容器與具體的請求協議以及 I/O方式解耦，Coyote將Socket輸入轉換為Request物件，交由Catalina容器進行處理，處理請求完成之后，Catalina通過Coyote提供的Response物件將結果寫入輸出流，

Coyote作為獨立的模塊，只負責具體協議和I/O的處理，與Servlet規范實作沒有直接關系，因此即便是Request和Response物件也并未實作Servlet規范對應的介面，而是在Catalina中將他們進一步封裝為ServletRequest何ServletResponse，

Coyote支持的協議

Coyote框架支持以下三種應用層協議：

1. HTTP/1.1協議：這是絕大多數Web應用采用的訪問協議，主要用于Tomcat單獨運行（不予Web服務器集成）的情況，
2. AJP協議：用于和Web服務器（如Apache HTTP Server）集成，以實作針對靜態資源的優化以及集群部署，當前支持AJP/1.3，
3. HTTP/2.0協議：下一代HTTP協議，自Tomcat8.5以及9.0版本開始支持，截止目前，主流的最新版本均已支持HTTP/2.0，

針對HTTP和AJP協議，Coyote又按照 I/O方式分別提供了不同的選擇方案（自8.5/9.0版本起，Tomcat已出了對BIO的支持），

1. NIO：采用Java NIO類別庫實作，
2. NIO2：采用JDK 7最新的NIO2類別庫實作，
3. APR：采用APR（Apache可移植運行庫）實作

在8.0之前，Tomcat默認采用的I/O方式為BIO，之后采用NIO，無論NIO、NIO2還是APR，在性能方面均優于以往的BIO，如果采用APR，甚至可以達到接近于 Apache HTTP Server的回應性能，

在Coyote中，HTTP/2.0的處理方式與HTTP/1.1和AJP不同，采用一種升級協議的方式實作，這也是有HTTP/2.0的傳輸方案決定的，

可以采用一種簡單的分層視圖來描述Tomcat對協議以及 I/O方式的支持，如下圖所示：

Connector的核心概念

在Connector中有如下幾個核心概念：

• Endpoint：Coyote通信端點，即通信監聽的介面，是具體的Socker接收處理類，是對傳輸層的抽象，Tomcat并沒有Endpoint介面，而是提供了一個抽象類AvstractEndpoint，根據I/O方式的不同，提供了NioEndpoint（NIO）、AprEndpoint（APR）以及Nio2Endpoint（NIO2）三個實作，
• Processor：Coyote協議處理介面，負責構造Request和Response物件，并且通過Adapter將其提交到Catalina容器處理，是對應用層的抽象，Processor是單執行緒的，Tomcat在同一次鏈接中復用Processor，Tomcat按照協議的不同提供了3個實作類：Http11Processor（HTTP/1.1）、AjpProcessor（AJP）、StreamProcessor（HTTP/2.0），除此之外，他還提供了兩個用于處理內部處理的實作：UpgradeProcessorInternal和UpgradeProcessorExternal，前者用于處理內部支持的升級協議（如HTTP/2.0和WebSocket），后者用于處理外部擴展的升級協議支持，
• UpgradeProtocol：Tomcat采用UpgradeProtocol介面表示HTTP升級協議，當前只提供了一個實作（Http2Protocol）用于處理HTTP/2.0.他根據請求創建一個用于升級處理的令牌UpgradeToken，該令牌中包含了具體的HTTP升級處理器HttpUpgradeHandler，HTTP/2.0的處理器實作為Http2UpgradeHandler，Tomcat中的WebSocket也是通過UpgradeToken機制實作的，

Connector請求處理流程

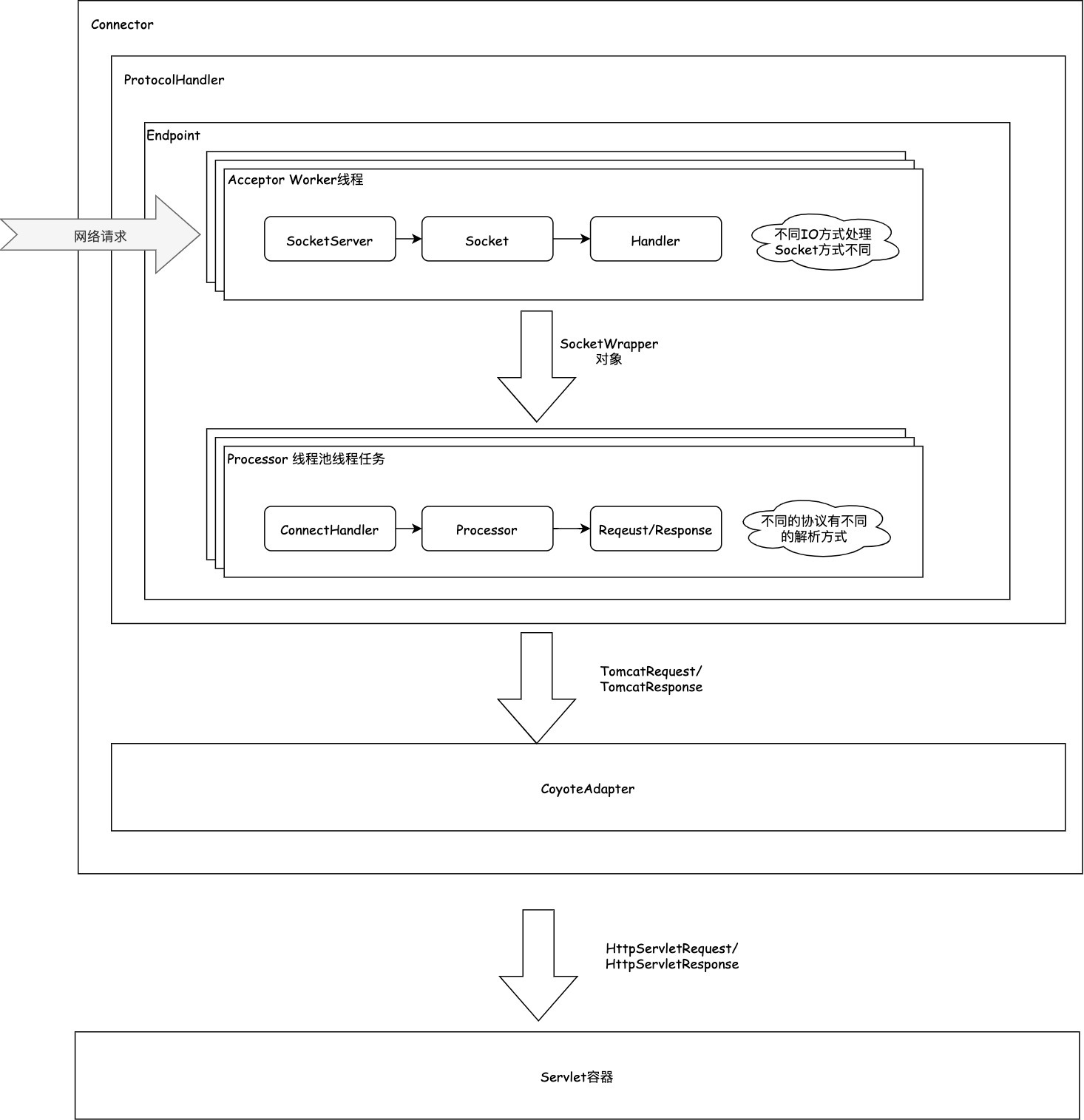

Connector處理請求的流程如上所示，我們一步步分析一下流程的內容：

1. 當Connector啟動時，會同時啟動其持有的Endpoint實體，Endpoint并允許多個執行緒（有屬性acceptorThreadCount確定），每個執行緒允許一個AbstractEndpoint.Acceptor實體，在AbstractEndpoint.Acceptor實體中監聽埠通信（I/O方式不同，具體的處理方式也不同），而且只要Endpoint處于運行狀態，始侄訓圈監聽，
2. 當監聽到請求時，Acceptor將Socker封裝為SocketWrapper實體（此時并未讀取資料），并交由一個SocketProcessor物件處理（此程序也由執行緒池異步處理），此部分根據I/O方式的不同處理會有所不同，如NIO采用輪詢的方式檢測SelectionKey是否就緒，如果就緒，則獲取一個有效的SocketProcessor物件并且提交執行緒池處理，
3. SocketProcessor是一個執行緒池Worker實體，每一個I/O方式均有自己的實作，他首先判斷Socket的狀態（如完成SSL握手），然后提交到ConnectionHandler處理，
4. ConnectionHandler是AbstractProtocol的一個內部類，主要用于鏈接選擇一個合適的Processor實作以進行請求處理，
   • 提升性能，他針對每個有效的理解都會快取器Processor物件，不僅如此，當前鏈接關閉時，其Processor物件還會被釋放到一個回收佇列（升級協議不會回收），這樣后續鏈接可以重置并且重復利用，以減少物件構造，
   • 在處理請求時，他首先會從快取中獲取當前鏈接的Processor物件，如果不存在，則嘗試根據協商協議構造Processor（如HTTP/2.0請求），如果不存在協商協議（如HTTP/1.1請求），則從回收佇列中獲取一個已釋放的Processor物件使用，如果回收佇列中沒有可用的物件，那么由具體的協議創建一個Processor使用（同時注冊到快取），
5. 協議升級時，ConnectionHandler會從當前Processor得到一個UpgradeToken物件（如果沒有，則默認為HTTP/2），并構造一個升級Processor實體（如果是Tomcat支持的協議則會是UpgradeProcessorInternal，否則是UpgradeProcessorExternal）替換當前的Processor，并將當前的Processor釋放回收，替換后，該鏈接的后續處理將由升級Process完成，
6. 通過UpgradeToken中HttpUpgradehandler物件的init()方法進行初始化，以便準備開始啟用新協議，
