老孟導讀：此篇文章非常詳細的講解了 Flutter 布局系統的作業原理，

翻譯自：https://itnext.io/flutter-layout-system-overview-c70bbe9ba909?source=bookmarks---------17------------------

最近，我決定專注于Flutter基礎知識，這次，我試圖更好地理解“布局系統的作業原理”，并回答以下問題：

我的小部件的尺寸看起來不合適，怎么回事？
我只想將Widget放置在特定位置，但是沒有任何屬性可以控制它，為什么呢？
我一直看到諸如BoxConstraints，RenderBox和Size之類的術語，它們之間有什么關系？
對布局系統如何作業有一個大概的了解？

本文并不意味著對以上所有內容進行深入而詳細的描述，但是，我們將對最重要的內容進行很好的概述，力圖將一切可視化，

“兩個階段” 布局系統和約束

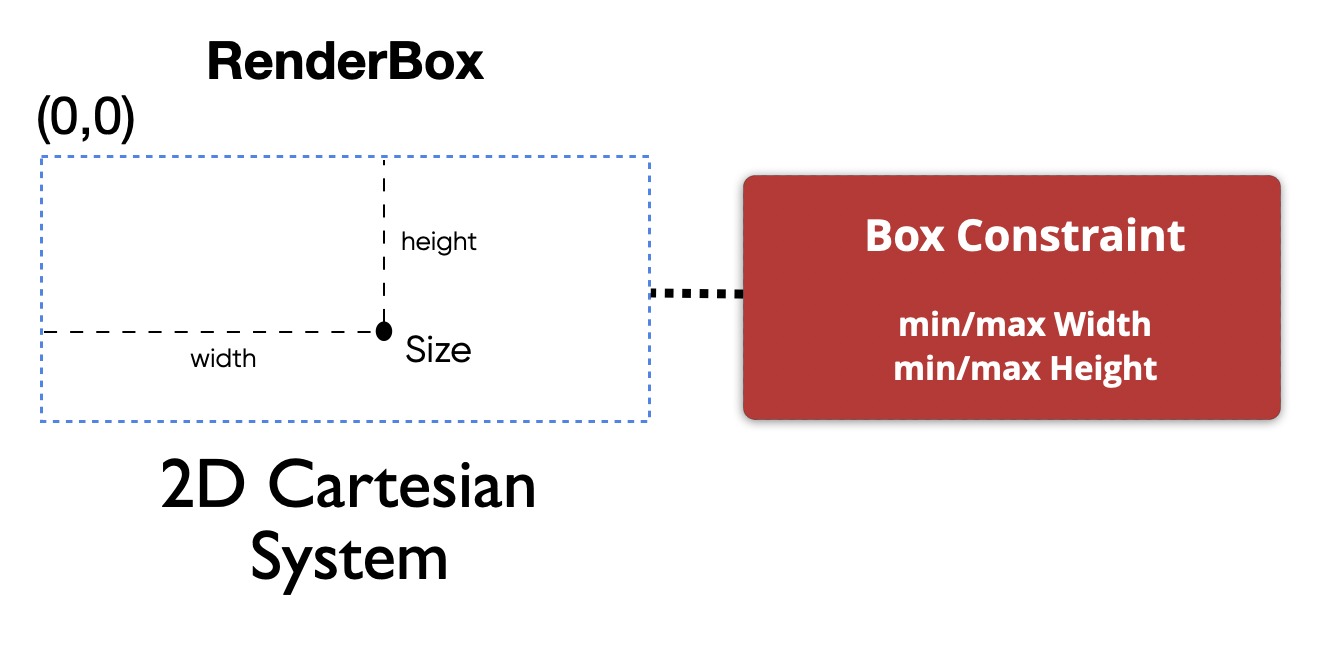

首先，小部件是Flutter SDK的構建塊，但它們不負責將其自身繪制到螢屏中，每個小部件都與負責此操作的RenderBox物件相關聯，這些框是2D直角坐標系，其大小表示為距原點的偏移，每個RenderBox還將與一個BoxConstraints物件相關聯，該物件包含四個值：最大|最小寬度和最大|最小高度， RenderBox可以選擇具有所需的任何大小，但它必須遵守這些值/約束，小部件的大小/位置完全取決于這些RenderBox的屬性，

原文：The same way Widgets build a Widget three, RenderBoxes make a render three.

我覺得three可能寫錯了，應該是tree，譯文：以同樣的方式小部件生成組件樹，RenderBoxes生成渲染樹，

我們可以將Flutter的布局系統視為兩階段系統，在第一個階段中，framework 以遞回地方式沿著渲染樹把BoxConstraints傳遞給子組件，它為父組件提供了一種方式來調節/增強子組件的尺寸，并根據需要更新這些限制，換句話說，這是負責傳播約束資訊的階段，讓每個人知道其最大/最小值，

完成后，第二階段開始，這次，每個RenderBox都將其選擇的大小傳遞回其父物件，父級收集所有子級的大小，然后使用此幾何資訊將每個子級正確定位在自己的笛卡爾系統中，這個階段負責確定大小和位置，在此階段，父組件知道每個子組件的大小以及他們的位置，

那么，這到底意味著什么？

這意味著父組件有責任定義/限制/約束子組件的尺寸，并相對于其坐標系進行定位，換句話說，小部件可以選擇其大小，但是它必須始終遵守從其父級收到的約束，此外，小部件不知道其在螢屏上的位置，但其父級知道，

如果您對小部件的大小或位置有疑問，請嘗試查看（更新）其父組件，

Example

好的，讓我們將所有內容可視化，嘗試通過示例了解正在發生的事情，但是在此之前，以下是一些在除錯約束時可能有用的術語，

下面的術語未翻譯，因為這些術語本身比譯文更好理解：

If *max(w|h) = min (w|h)*, that is *tightly* constrained.
If *min(w|h) = 0*, we have a *loose* constraint.
If *max(w|h) != infinite*, the constraint is *bounded.*
If *max(w|h) = infinite*, the constraint is *unbounded.*
If *min(w|h) = infinite*, is just said to be *infinite*

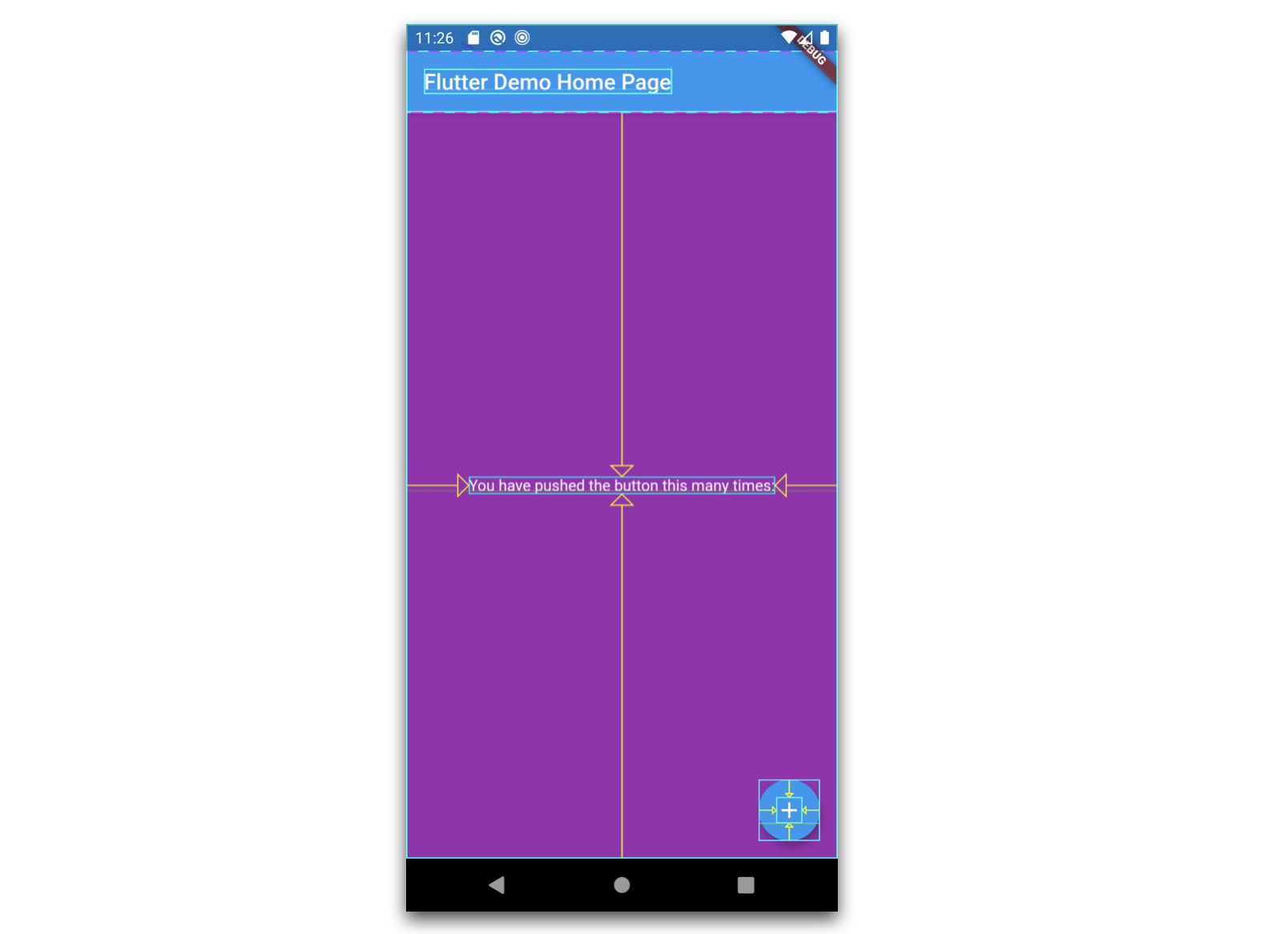

我們將使用的是初始應用模板的修改版本，通常，您可以通過兩種簡單的方法來檢查視窗小部件RenderBox及其屬性：

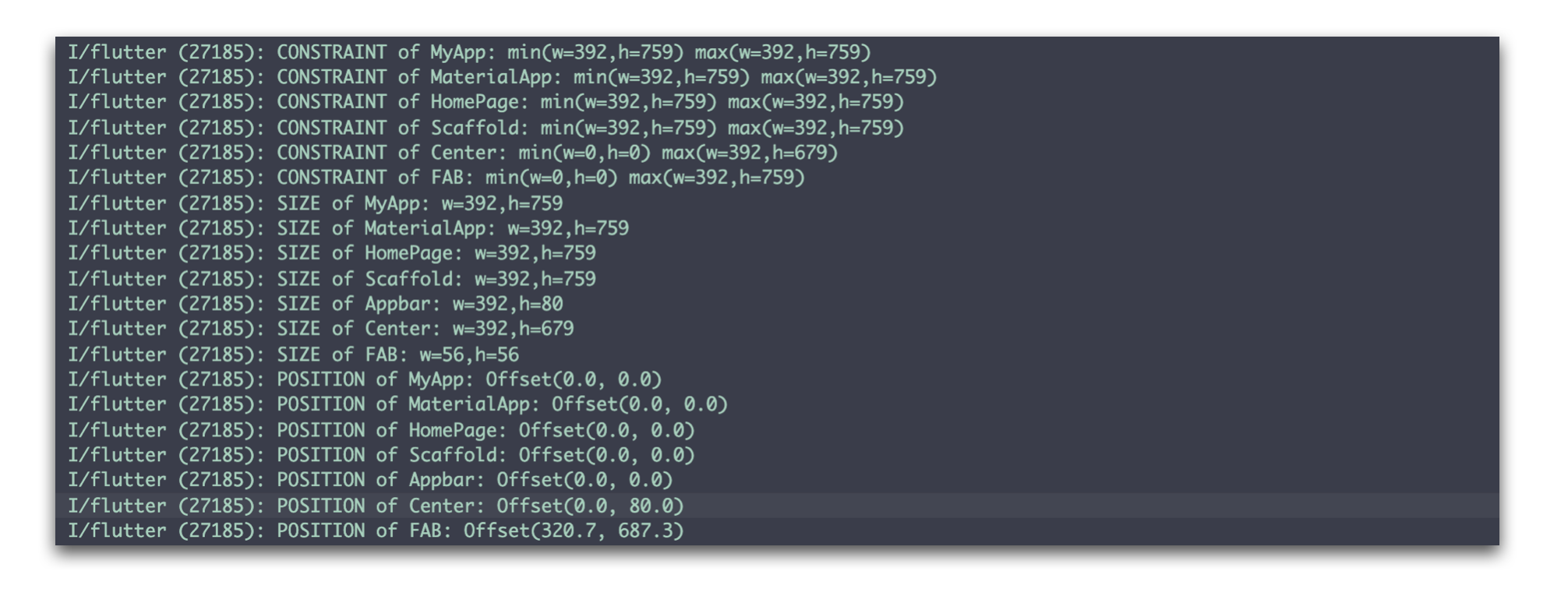

通過代碼執行：我們可以使用LayoutBuilder在布局系統第一階段攔截BoxConstraints傳播，并檢查約束，然后，在第二階段完成后，我們使用鍵來獲取小部件的RenderBox并能夠檢查Size，Position，

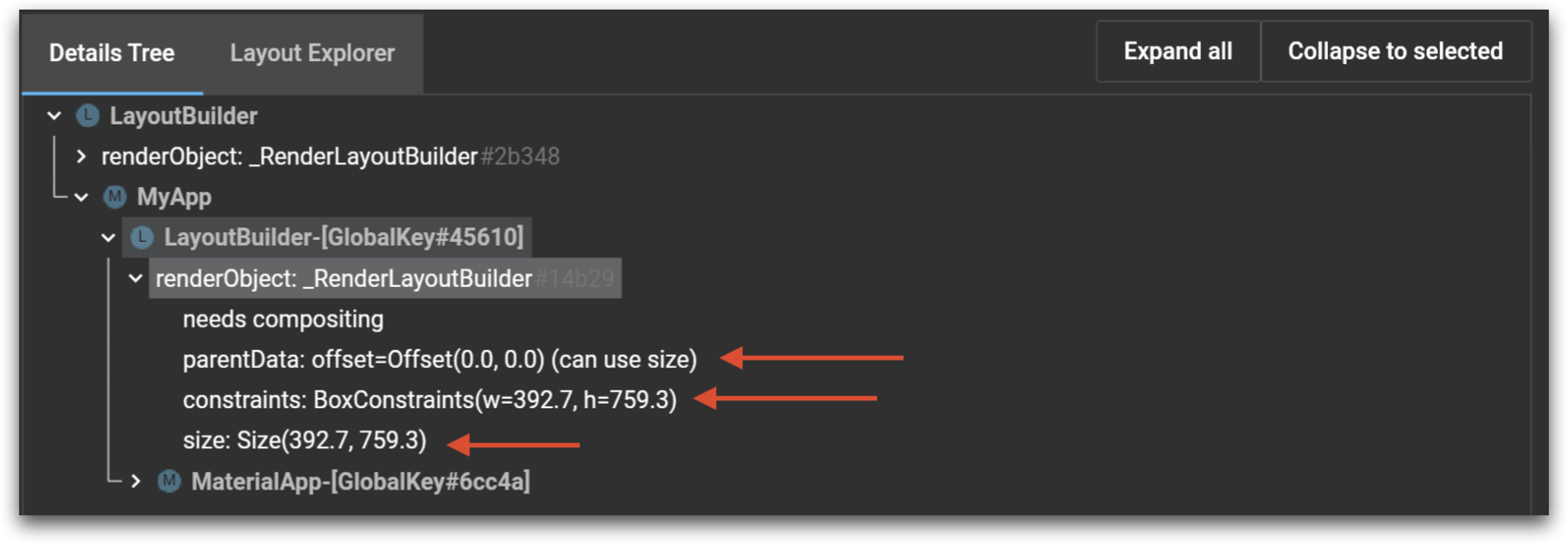

或使用DevTools視窗小部件檢查器

import 'package:flutter/material.dart';

GlobalKey _keyMyApp = GlobalKey();
GlobalKey _keyMaterialApp = GlobalKey();
GlobalKey _keyHomePage = GlobalKey();
GlobalKey _keyScaffold = GlobalKey();
GlobalKey _keyAppbar = GlobalKey();
GlobalKey _keyCenter = GlobalKey();
GlobalKey _keyFAB = GlobalKey();
GlobalKey _keyText = GlobalKey();

void printConstraint(String name, BoxConstraints c) {
  print(
    'CONSTRAINT of $name: min(w=${c.minWidth.toInt()},h=${c.minHeight.toInt()}) max(w=${c.maxWidth.toInt()},h=${c.maxHeight.toInt()})',
  );
}

void printSizes() {
  printSize('MyApp', _keyMyApp);
  printSize('MaterialApp', _keyMaterialApp);
  printSize('HomePage', _keyHomePage);
  printSize('Scaffold', _keyScaffold);
  printSize('Appbar', _keyAppbar);
  printSize('Center', _keyCenter);
  printSize('Text', _keyText);
  printSize('FAB', _keyFAB);
}

void printSize(String name, GlobalKey key) {
  final RenderBox renderBox = key.currentContext.findRenderObject();
  final size = renderBox.size;
  print("SIZE of $name: w=${size.width.toInt()},h=${size.height.toInt()}");
}

void printPositions() {
  printPosition('MyApp', _keyMyApp);
  printPosition('MaterialApp', _keyMaterialApp);
  printPosition('HomePage', _keyHomePage);
  printPosition('Scaffold', _keyScaffold);
  printPosition('Appbar', _keyAppbar);
  printPosition('Center', _keyCenter);
  printPosition('Text', _keyText);
  printPosition('FAB', _keyFAB);
}

void printPosition(String name, GlobalKey key) {
  final RenderBox renderBox = key.currentContext.findRenderObject();
  final position = renderBox.localToGlobal(Offset.zero);
  print("POSITION of $name: $position ");
}

void main() {
  runApp(LayoutBuilder(
    builder: (context, constraints) {
      printConstraint('MyApp', constraints);
      return MyApp();
    },
  ));
}

class MyApp extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return LayoutBuilder(
      key: _keyMyApp,
      builder: (context, constraints) {
        printConstraint('MaterialApp', constraints);
        return MaterialApp(
          key: _keyMaterialApp,
          title: 'Flutter Demo',
          theme: ThemeData(
            primarySwatch: Colors.blue,
            visualDensity: VisualDensity.adaptivePlatformDensity,
          ),
          home: LayoutBuilder(
            builder: (context, constraints) {
              printConstraint('HomePage', constraints);
              return HomePage(
                key: _keyHomePage,
                title: 'Flutter Demo Home Page',
              );
            },
          ),
        );
      },
    );
  }
}

class HomePage extends StatefulWidget {
  HomePage({Key key, this.title}) : super(key: key);
  final String title;

  @override
  _HomePageState createState() => _HomePageState();
}

class _HomePageState extends State<HomePage> {
  int _counter = 0;

  void _incrementCounter() {
    setState(() {
      _counter++;
    });
  }

  @override
  void initState() {
    WidgetsBinding.instance.addPostFrameCallback(_afterLayout);
    super.initState();
  }

  void _afterLayout(_) {
    printSizes();
    printPositions();
  }

  @override
  Widget build(BuildContext context) {
    return LayoutBuilder(builder: (context, constraints) {
      printConstraint('Scaffold', constraints);
      return Scaffold(
        backgroundColor: Colors.purple,
        key: _keyScaffold,
        appBar: AppBar(
          key: _keyAppbar,
          title: Text(widget.title),
        ),
        body: LayoutBuilder(
          builder: (context, constraints) {
            printConstraint('Center', constraints);
            return Center(
              key: _keyCenter,
              child: LayoutBuilder(builder: (context, constraints) {
                printConstraint('Text', constraints);
                return Text(
                  'You have pushed the button this many times:',
                  key: _keyText,
                  style: TextStyle(color: Colors.white),
                );
              }),
            );
          },
        ),
        floatingActionButton: LayoutBuilder(
          builder: (context, constraints) {
            printConstraint('FAB', constraints);
            return FloatingActionButton(
              key: _keyFAB,
              onPressed: printSizes,
              tooltip: 'Increment',
              child: Icon(Icons.add),
            );
          },
        ),
      );
    });
  }
}

讓我們一步一步來看看發生了什么（在這里我們將忽略LayoutBuilders），

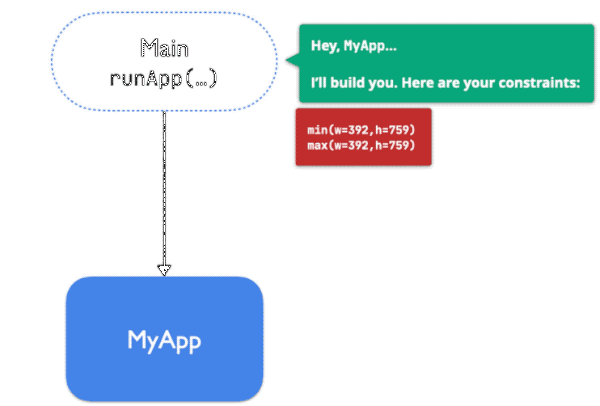

在我們的示例中發生的第一件事是執行runApp（..），此函式檢查螢屏當前大小（在我們的示例中為392：759），然后創建一個BoxConstraints物件，其中包含將發送到我們的第一個小部件（MyApp）的約束，注意，max | min的寬度和高度都相等；因此，runApp使用了嚴格的約束-通過這樣做，MyApp除了選擇螢屏上的可用空間外，在選擇其大小時將別無選擇，

然后將約束向下傳播到Widget樹， MyApp，MaterialApp，HomePage和Scaffold都被告知相同的嚴格約束，因此，所有人將被迫填滿整個螢屏，每個小部件都有機會向其子項通知不同的BoxConstraints（仍然尊重已收到的子項），但是，在這種情況下，他們選擇不這樣做，

現在事情開始變得越來越有趣，Scaffold告知AppBar有關必須使用的BoxConstraints的資訊，但是，這一次，它使用了寬松的約束（min h = 0），它使AppBar有機會選擇所需的任何高度，但仍必須使用width = 390，

AppBar是一種特殊的小部件，稱為PreferredSizeWidget，這種型別的小部件不會對其子級施加任何約束，如果嘗試使用LayoutBuilder獲取Title的約束，則會出現錯誤，而是，AppBar以首選/默認大小回應Scaffold：高度= 80，寬度= 392（受接收到的約束的約束）

獲得AppBar的大小后，Scaffold繼續下一個子項：Center

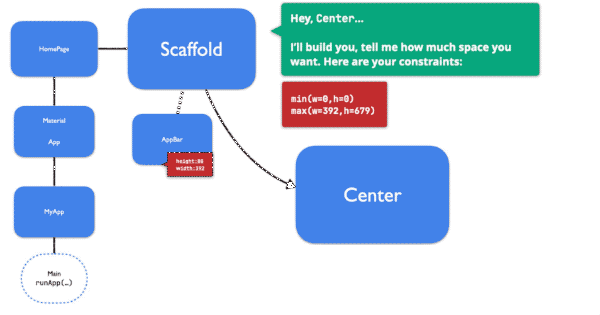

好的，這里發生了很多事情，讓我們嘗試了解：

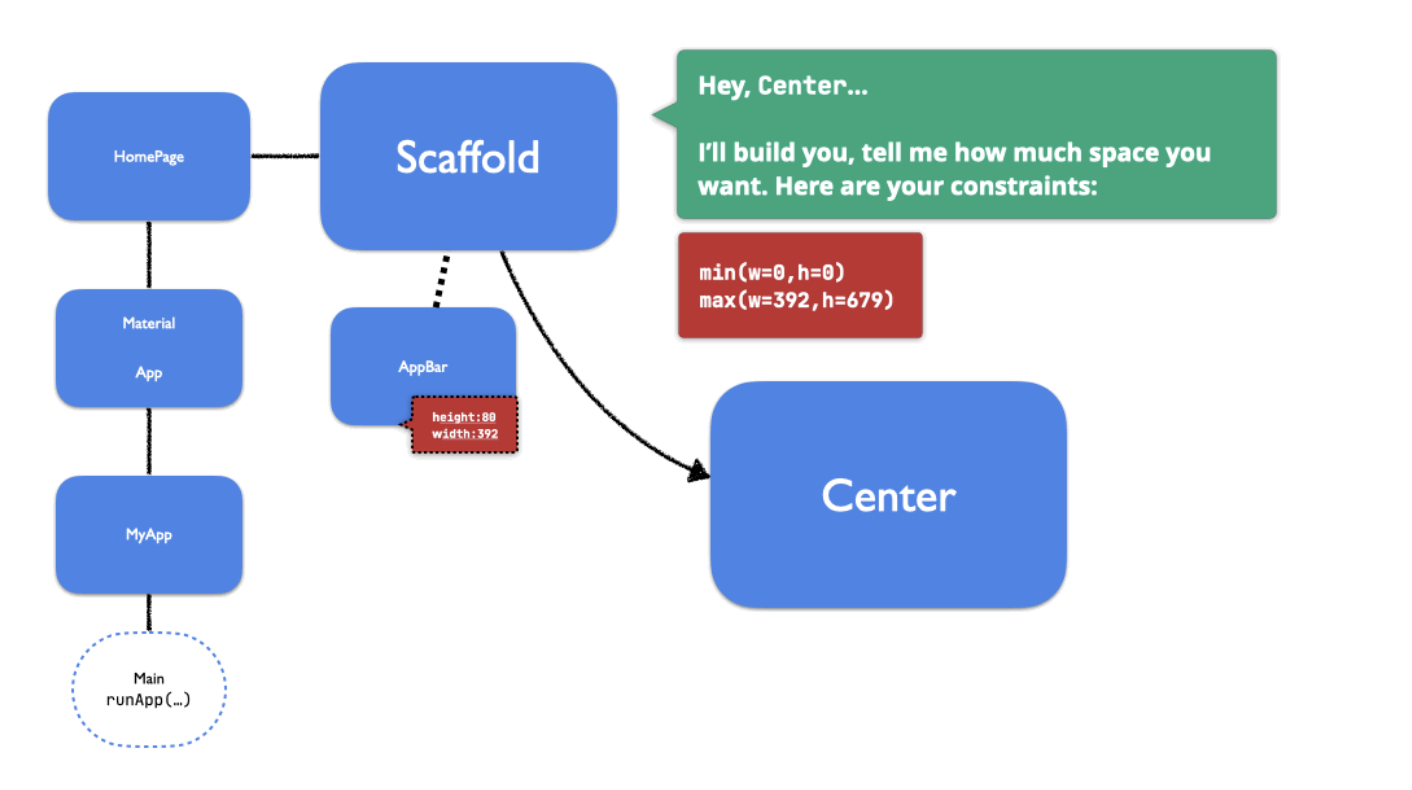

Scaffold告知Center其約束，讓其選擇在 0 < width < 392 和 0 < height < 697 中選擇，請注意，最大高度為759（螢屏最大高度）減去80（AppBar選擇的高度），
Center轉到其子組件“Text”，轉發相同的約束，
Text選擇一個足以顯示其資料的大小（279：16），然后回復Center，

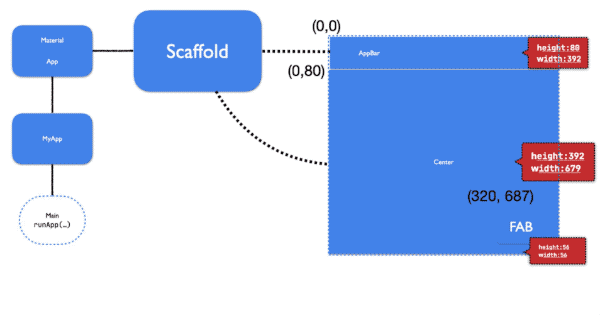

借助手上的幾何資訊（大小），Center可以在其笛卡爾系統內正確定位文本，作為父母，Center有權選擇其子組件位置，在這種情況下，它決定將其居中，

流程繼續：
