總有童鞋問，這個流程圖圖怎么繪制的，這個UML類圖用什么工具做的等等，今天給大家推薦一款idea插件PlantUml，來幫助大家快速快速完成繪制，
PlantUml是什么

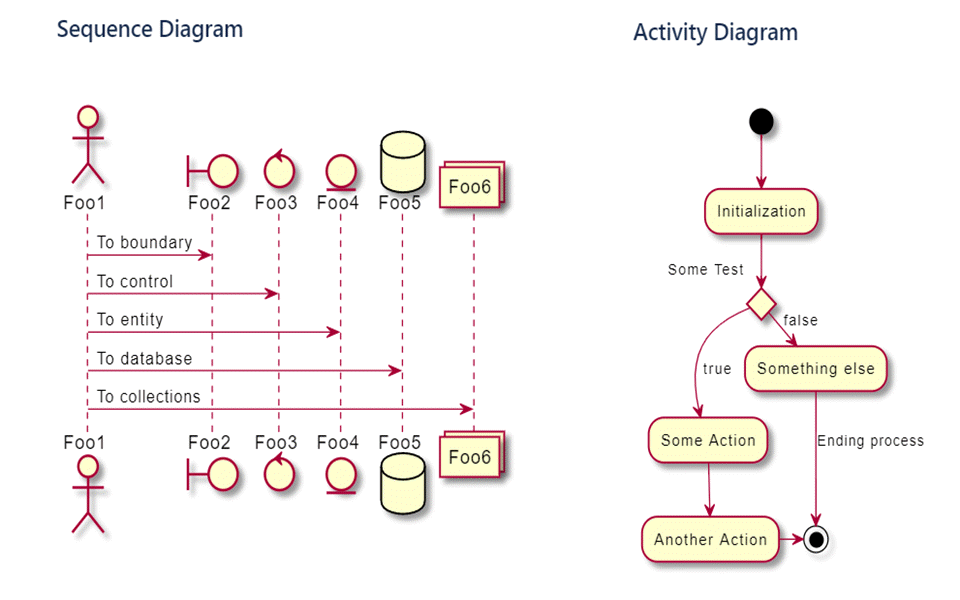

PlantUml是一個支持快速繪制的開源專案，其定義了一套完整的語言用于實作UML關系圖的描述，并基于強大的Graphviz圖形渲染庫進行UML圖的生成，繪制的UML圖還可以匯出為圖片,以及通用的矢量SVG格式檔案，
PlantUML的優點
完全文本方式編輯，無需控制元件拖拽，自動調節圖元距離，簡單美觀
與開發平臺完全無關，不受平臺限制，只要有PlantUML jar包就能生成UML圖
支持多種文本編輯器、ide的集成，例如idea、eclipse、notepad++等
作為一個Java coder，通常使用idea作為首選開發工具，我們以idea中的使用為主作介紹
idea安裝 PlantUML插件
File -> Settings -> Plugins 搜索 PlantUML ，找到 PlantUML integration 并安裝
電腦安裝graphviz
下載地址
https://graphviz.gitlab.io/_pages/Download/windows/graphviz-2.38.msi
配置環境變數

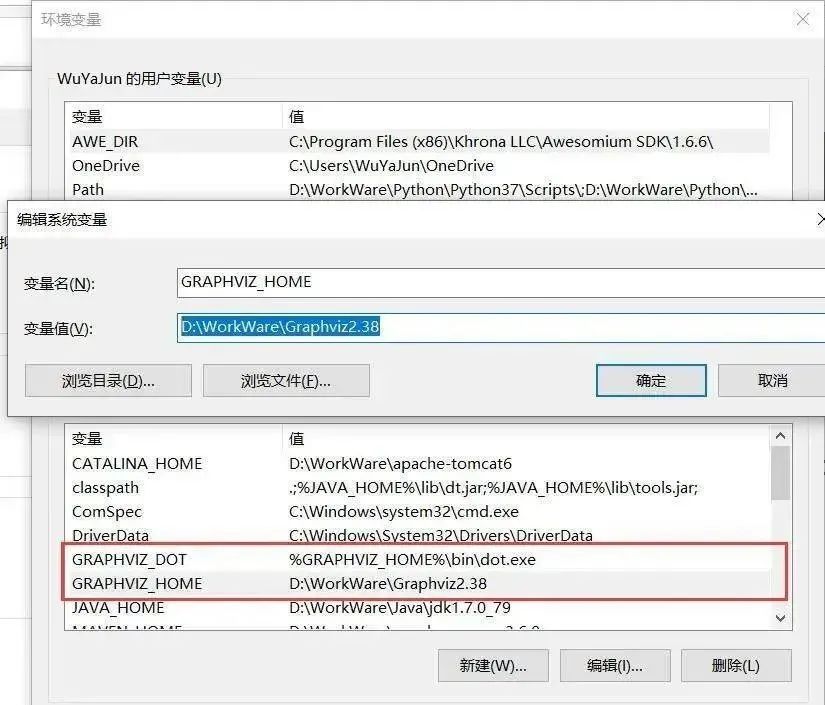

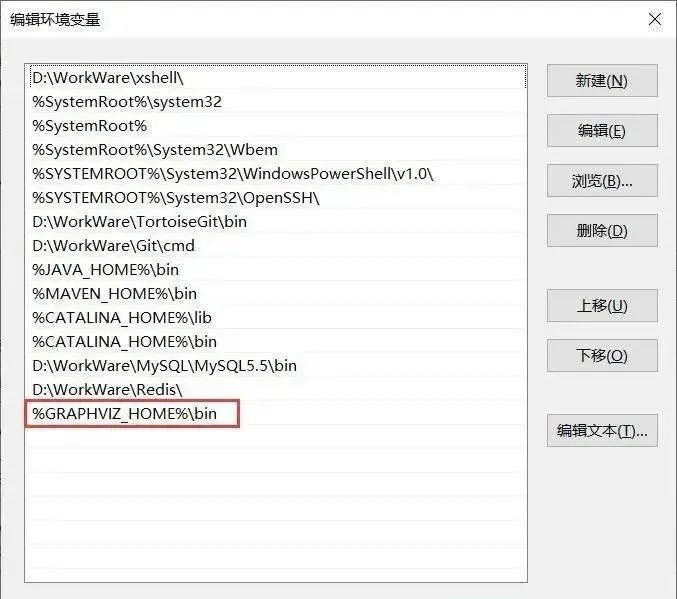

首先添加一個變數名GRAPHVIZ_HOME, 變數值為安裝路徑 D:\WorkWare\Graphviz2.38 在Path目錄下添加 %GRAPHVIZ_HOME%\bin, 多個配置之間要用 “;” 隔開 配置GRAPHVIZ_DOT, 變數值為 %GRAPHVIZ_HOME%\bin\dot.exe
橫空出世，比Visio快10倍的畫圖工具來了，

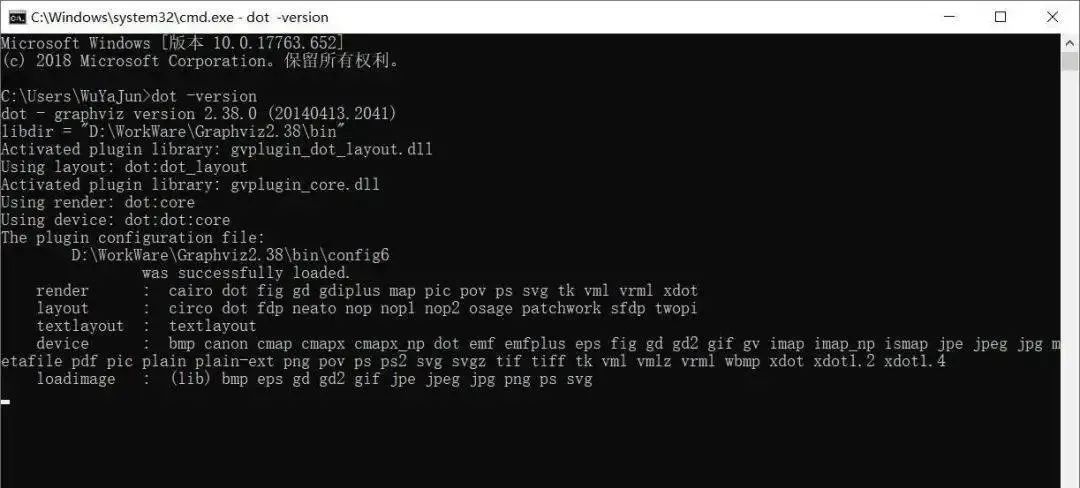

打開windows命令列, 使用dot -version出現以下頁面就代表配置正常
idea 配置graphviz

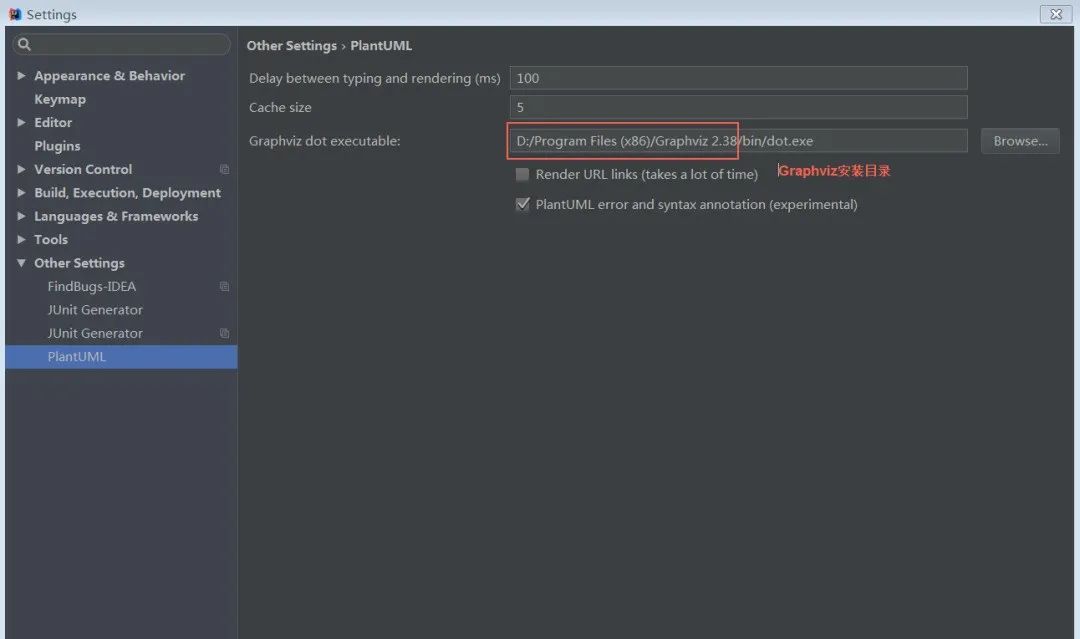

File -> Settings -> Other Settings -> PlantUML
使用plantUML畫流程圖

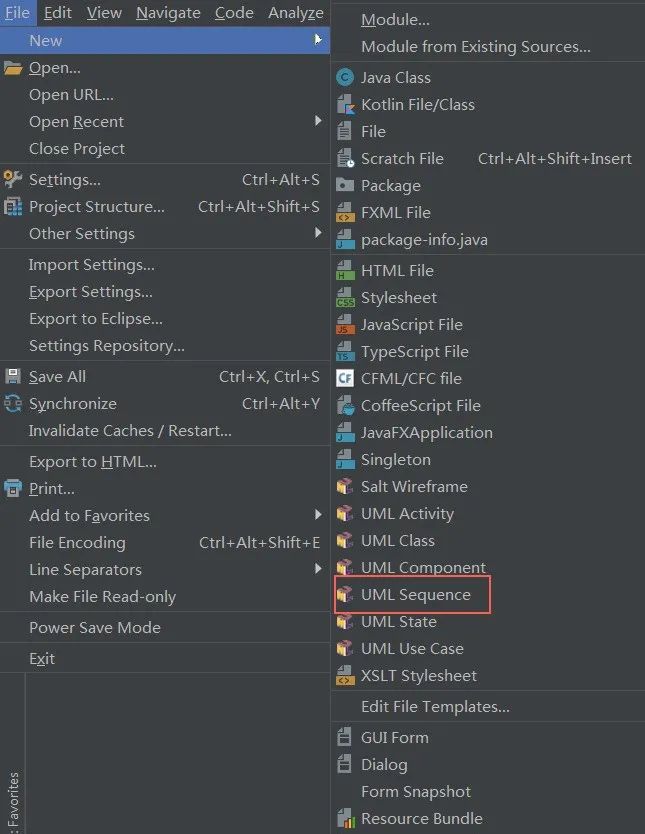

新建uml 檔案
輸入測驗文字
@startuml
Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response
Alice -> Bob: Another authentication Request
Alice <-- Bob: another authentication Response

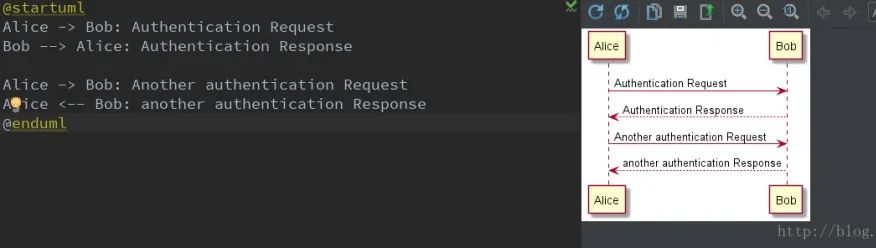

@enduml右邊會實時現實流程圖

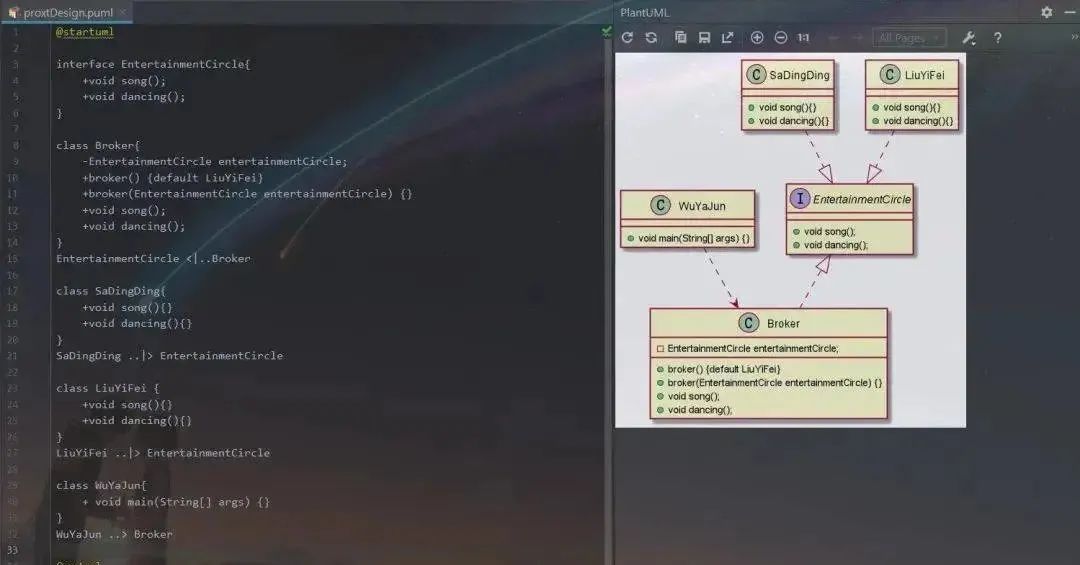

也可以根據所寫的類，創建一個UML類圖，也可以參考我們前天推薦的方式：IDEA中一個被低估的功能，一鍵把專案代碼繪制成UML類圖
其他

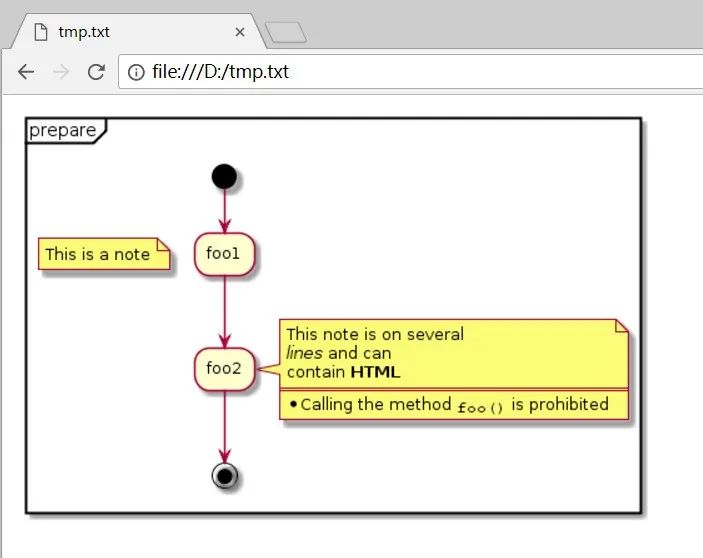

如果不想裝graphviz，想直接用，可以下載chrome插件PlantUML Viewer，安裝之后直接編輯文本，可以在瀏覽器直接顯示，
