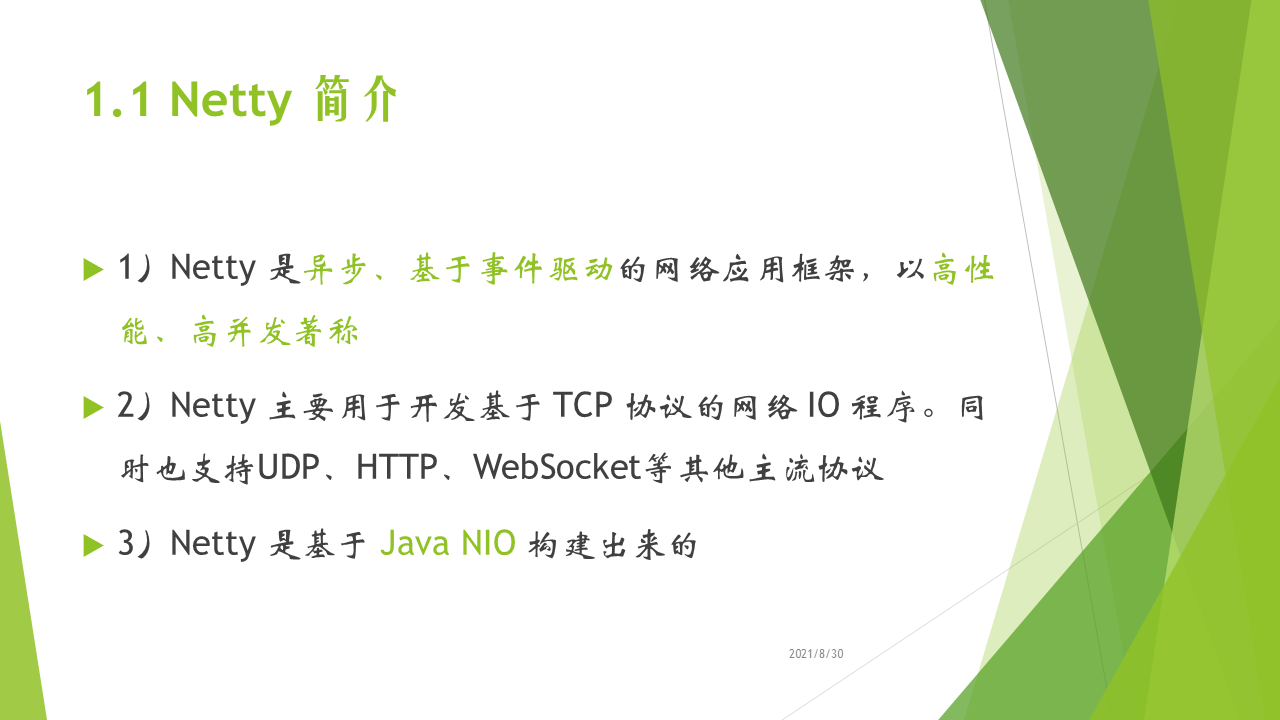

一、Netty簡介

1、Netty是異步的、基于事件驅動的網路應用框架，它以高性能、高并發著稱，基于事件驅動，簡單點說就是 Netty 會根據客戶端的連接請求、讀、寫等事件 做出相應的回應，

2、Netty 主要用于開發基于 TCP 協議的網路 IO 程式，例如構建高性能RPC，實作高性能服務器/客戶端程式等等，同時Netty也支持UDP、HTTP、WebSocket等多種主流協議，

3、Netty 是基于 Java NIO 構建出來的，NIO是指非阻塞式IO，利用它可以提升并發能力

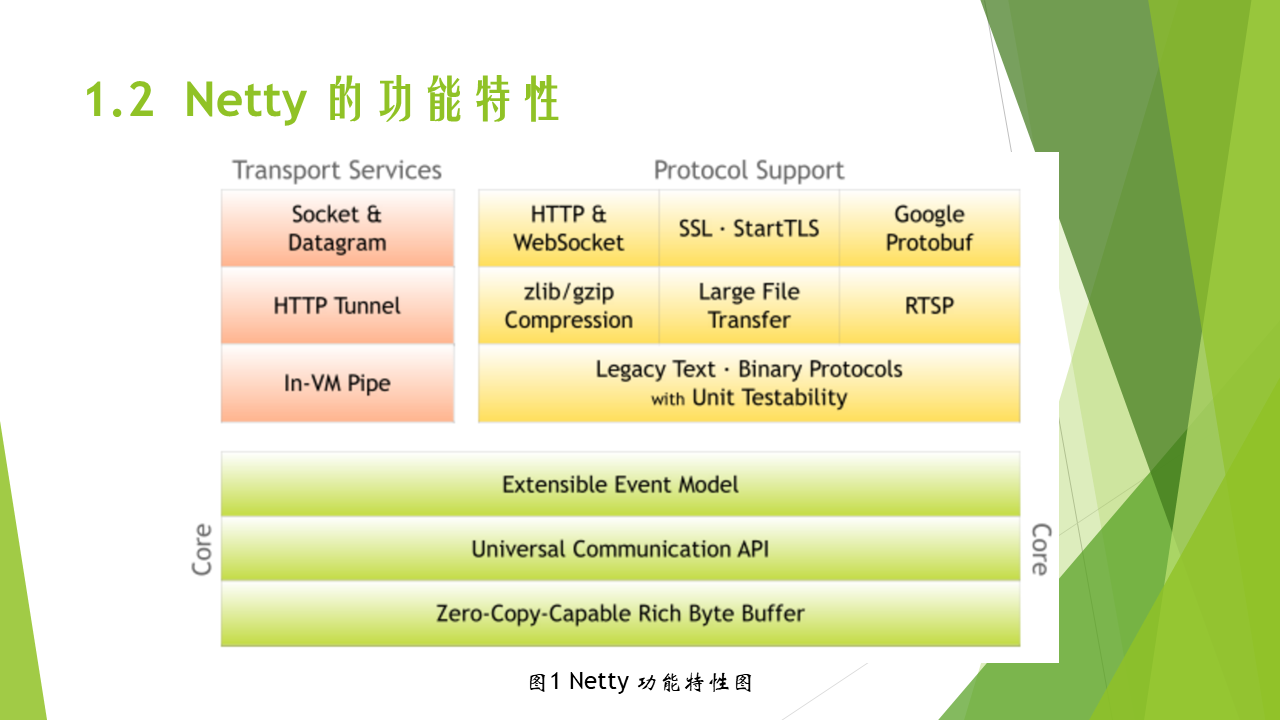

圖1 是Netty的功能特性圖

1、在傳輸服務方面：它支持TCP UDP傳輸; 支持HTTP 隧道等

2、在協議支持方面： 它支持多種協議如HTTP WebSocket， 并且它提供了一些開箱即用的協議 例如可以用其提供的SSL 方便的進行認證與資料加密解密，利用其提供的zlib/gzip 可以方便的進行資料的壓縮和解壓縮，并且支持了google的protobuf序列化方式，并且支持大檔案傳輸，實時的流傳輸

3、它的核心功能包括三方面：

3.1利用其提供的可拓展事件模型，我們可以方便的添加自己的業務邏輯

3.2利用其提供的通用通信API，我們可以告別java NIO 的繁瑣 復雜的代碼

3.3支持零拷貝，零拷貝可以減少資料在記憶體中的拷貝，可以大幅提高IO性能

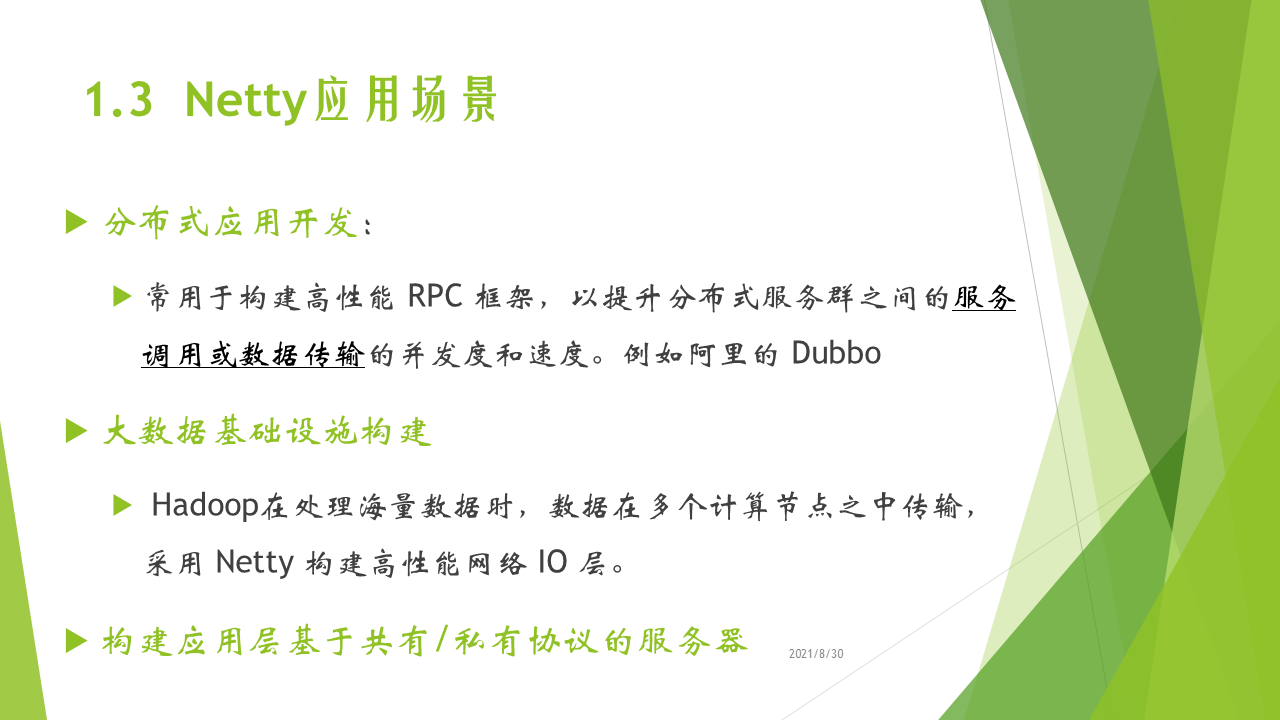

1、首先Netty可以用于分布式應用開發中，Netty 作為異步高并發的網路組件，常用于構建高性能 RPC 框架，以提升分布式服務群之間的服務呼叫或資料傳輸的并發度和速度，例如阿里 Dubbo 就可以使用 Netty 作為其網路層

2、Netyy還可以用于大資料基礎設施的構建：比如 Hadoop在處理海量資料的時候，資料在多個計算節點之中傳輸，為了提高傳輸性能，也采用 Netty 構建性能高的網路 IO 層

3、用Netyy還可以實作 應用層基于公有協議或私有協議的服務器

二、Netty原理

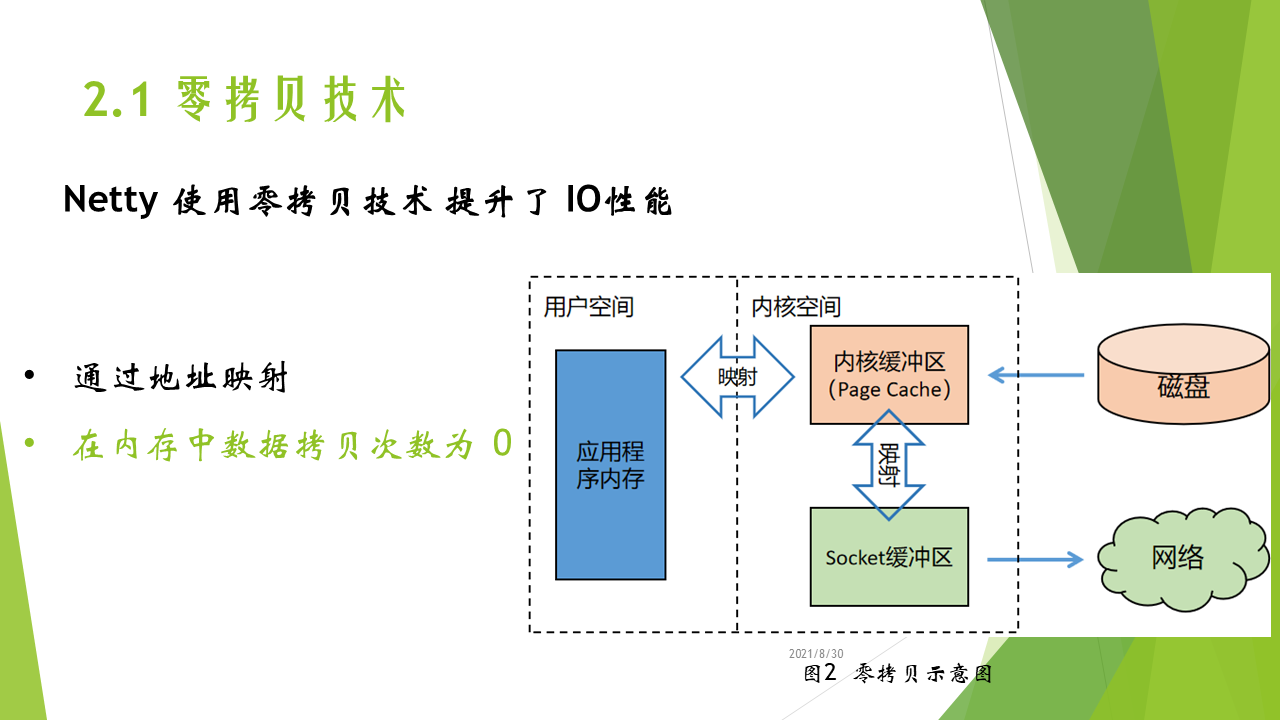

零拷貝技術

  1）  Netty 利用了零拷貝技術 提升了IO 性能

  2)   零拷貝指的是 資料在記憶體中的拷貝次數為0次

  3）  圖2 代表了 磁盤中的一個資料 發給網路的程序，如果不利用零拷貝 磁盤的資料要先拷貝到內核緩沖區，再拷貝到應用程式記憶體，再拷貝到Socket緩沖區，最后再發向網路，不利用零拷貝，資料在記憶體中拷貝了兩次，一次是內核緩沖區到用戶程式記憶體，另一次是應用程式記憶體到Socket緩沖區，

而零拷貝技術，將內核緩沖區 與 應用程式記憶體 和Socket緩沖區建立了地址映射，這樣資料在記憶體中的拷貝次數就是0次，減少了拷貝次數，可以大幅提升IO性能，

1） Netty 是基于NIO的，NIO的特點是可以利用一個執行緒，并發處理多個連接 也稱為IO多路復用

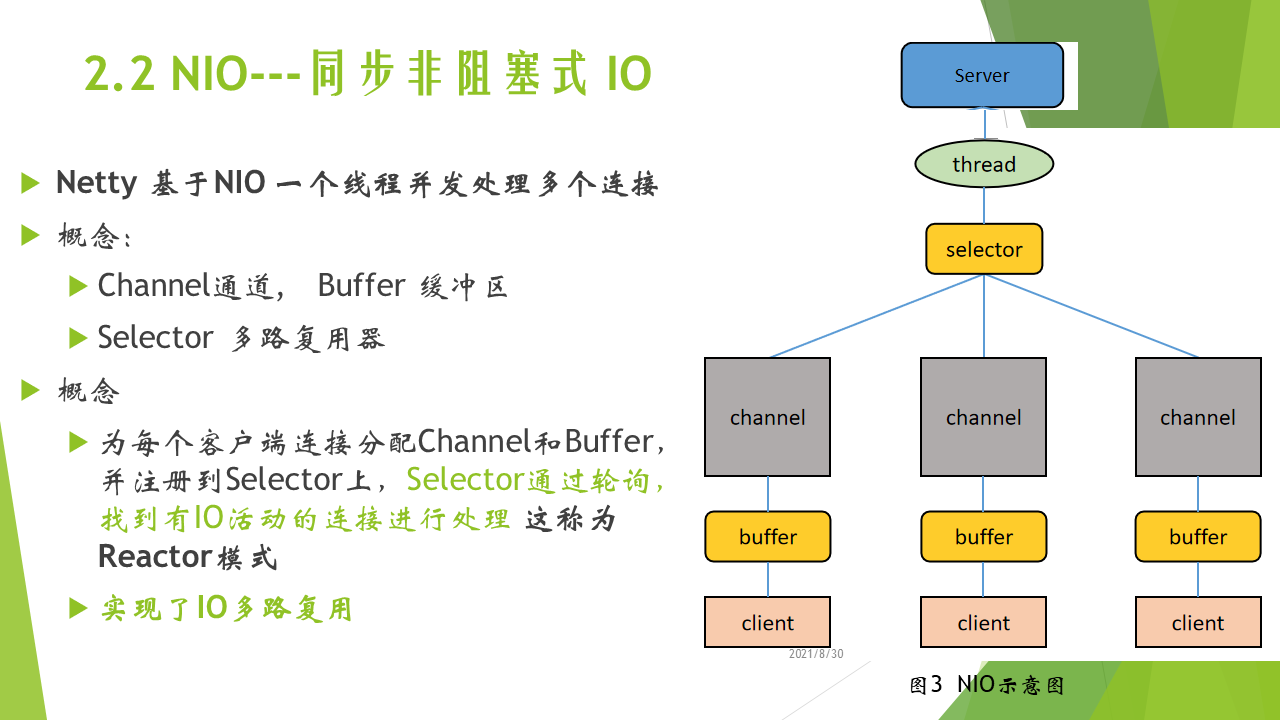

2） 圖3是 NIO 的示意圖，服務器中一個執行緒可以非阻塞地處理多個客戶端的IO請求，具體程序為服務器為每個客戶端 分配Channel和Buffer，資料是通過通道 Channel 傳輸的，往Channel中讀寫資料需要先經過緩沖區Buffer，接著將每個客戶端對應的Channel的IO事件注冊到多路復用器 Selector上，Selector通過輪詢，就可以找到有IO活動的channel并進行處理，這就是NIO的具體流程，以這種IO處理模式也稱為Reactor模式，

3） 這種模式非阻塞的原因是：若某通道無可用資料，執行緒不會阻塞在這個通道上等資料準備好，而是可以處理其他通道的讀寫，而傳統的阻塞式IO，采用一個執行緒對應一個客戶端的方式，若客戶端資料未準備好，則執行緒一直阻塞，傳統的阻塞式IO，執行緒利用率不高，且高并發是需要建立大量的執行緒，而NIO降低了執行緒數量，提高了執行緒的利用率 實作了IO 多路復用，Netty 正是利用這種非阻塞式的IO，實作了單個執行緒就可以并發處理多個連接，

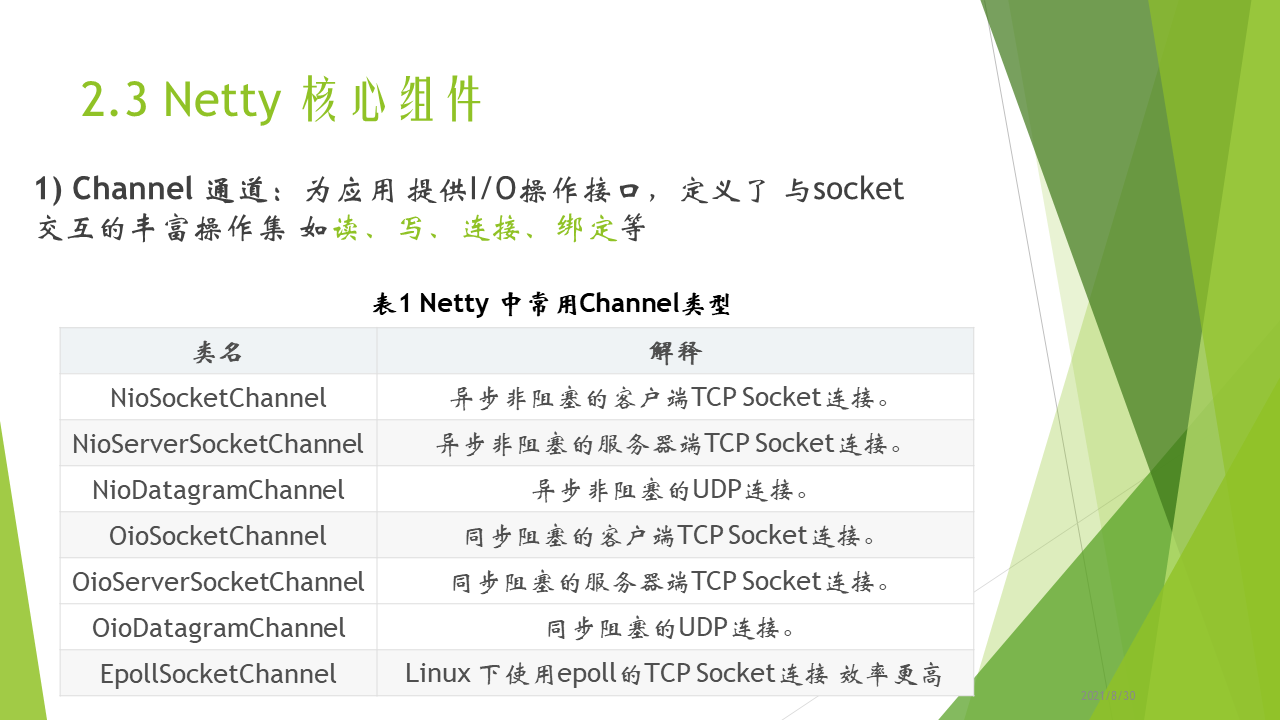

Channel 通道：

1）資料是通過通道傳輸的，它為應用提供I/O操作介面，定義了與socket互動的操作集 比如讀、寫、連接、系結等，

2）表1是一些常用的 Channel 型別，不同協議、不同的阻塞型別的連接都有不同的 Channel 型別與之對應，，TCP連接中客戶端和服務器用不同的Channel，linux下可以使用EpollSocketChannel建立非阻塞的TCP連接，它是用linux的epoll命令實作的 效率更高，

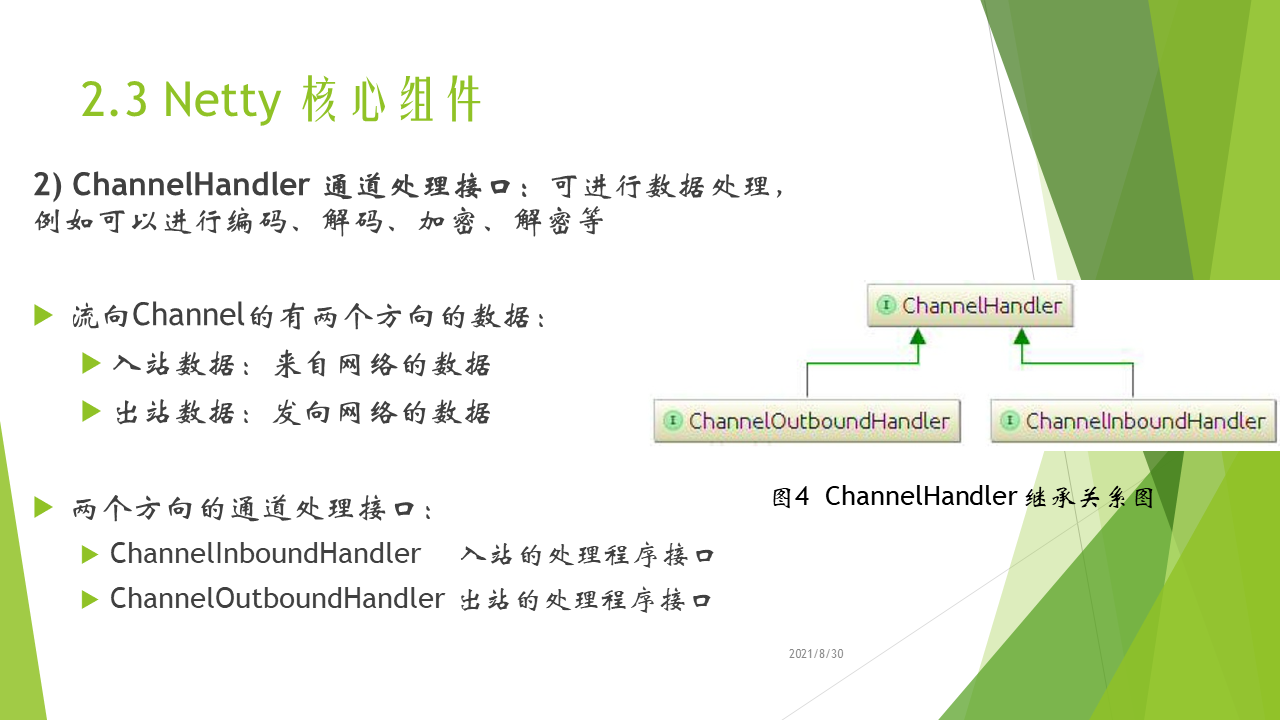

1）ChannelHandler 通道處理介面：傳遞到通道的資料或者通道傳來的資料要利用ChannelHandler進行處理，例如可以進行編碼、解碼、加密、解密等

2） Netty 中流向Chnannel的有兩個方向的資料，入站資料指的是從網路發至客戶端或者服務器的資料；出站資料指的是 客戶端或服務器 發到網路中的資料，

3） 因此也有兩個方向的通道處理介面，ChannelInboundHanlder 繼承自ChanelHandler 專門用于處理入站資料

4） ChanneloutboundHandler 處理出站資料

5）  編碼器都繼承了ChanneloutboundHandler 因為發向網路的資料一般要先經過編碼，比如說要將物件轉化成位元組序列，再在網路中傳輸，解碼器都繼承了ChannelintboundHandler，因為需要將位元組序列轉化成物件，同理，加密繼承于ChanneloutboundHandler，解密繼承于ChannelintboundHandler，

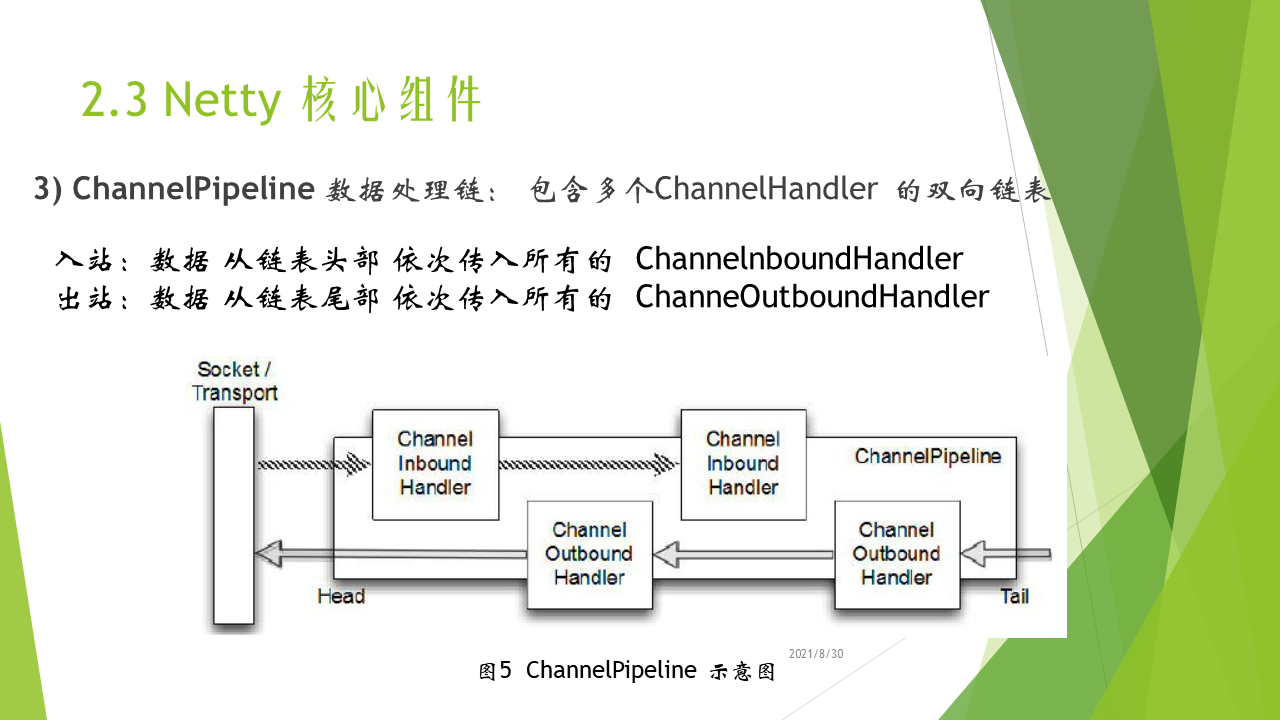

1） 資料處理鏈是包含多個ChannelHandler的雙向鏈表，圖5 是ChannelPipline的示意圖，從網路中接收的資料從左邊的Socket中傳入ChannelPipline，入站的時候從鏈表頭部，依次傳入所有的ChannelInboundHandler中進行處理，出站的從鏈表尾部依次傳入所有的CahnneloutboundHandler進行處理，

2、 ChannelPipeline其實就是一種高級形式的攔截過濾器，我們可以方便的增加洗掉ChannelPipline中的ChannelHanlder，也可以自己實作ChannelHandler，這樣就能完全控制資料從入站到出戰的處理方式，以及各個ChannelHandler 之間的相互互動方式，

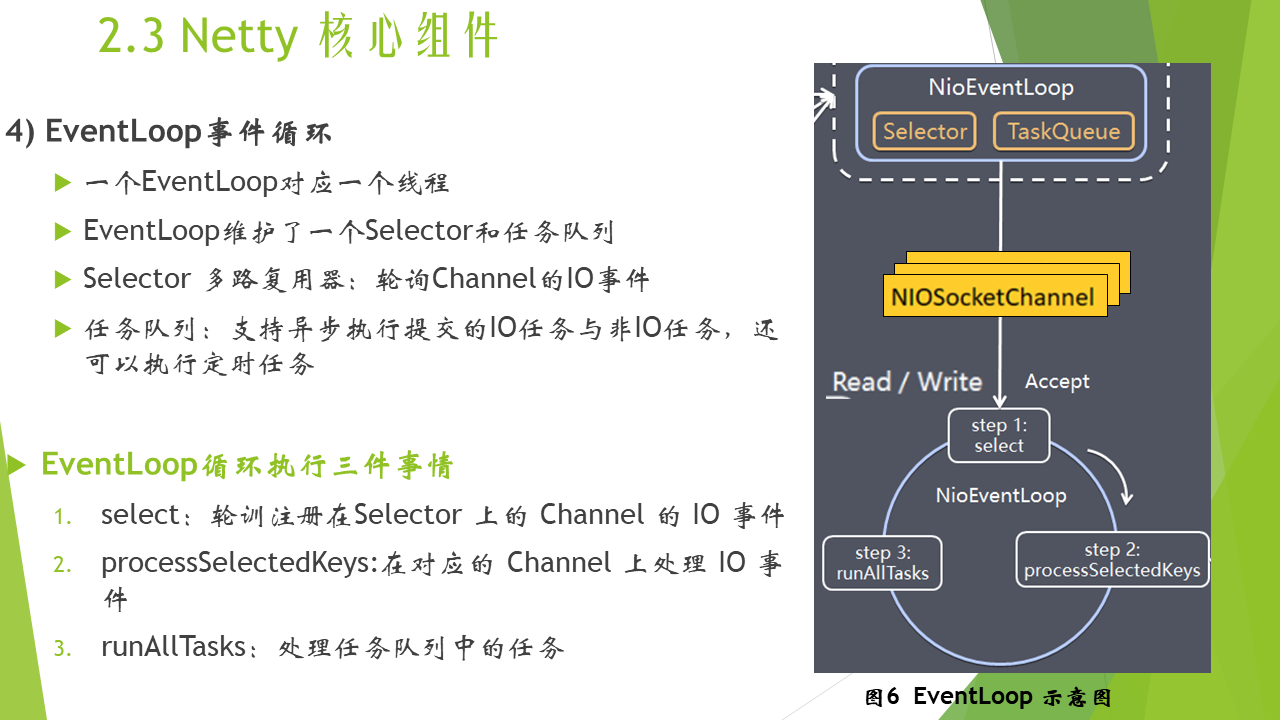

1） 一個事件回圈對應一個執行緒，如圖6所示，一個事件回圈內維護了一個多路復用器，selector，和一個任務佇列taskQueue，

2） 服務器給每個客戶端分配一個通道Channel，并將該通道的IO事件注冊到Selector上，Selector 用于輪詢各個Channel的IO事件

3） 任務佇列可以異步執行提交的IO任務與非IO任務任務，還可以執行定時任務，比如說我們可以利用任務佇列，向給建立連接的客戶端定時發訊息，

如圖6所示 EventLoop 其實就回圈執行三件事情

1、輪詢注冊在selector上的channel的IO事件

2、在對應的Channel處理IO事件

3、執行任務佇列中的任務

每個EventLoop可以負責處理多個Channel上的事件

一個Channel只對應于一個EventLoop （防止并發操作 出現Bug）

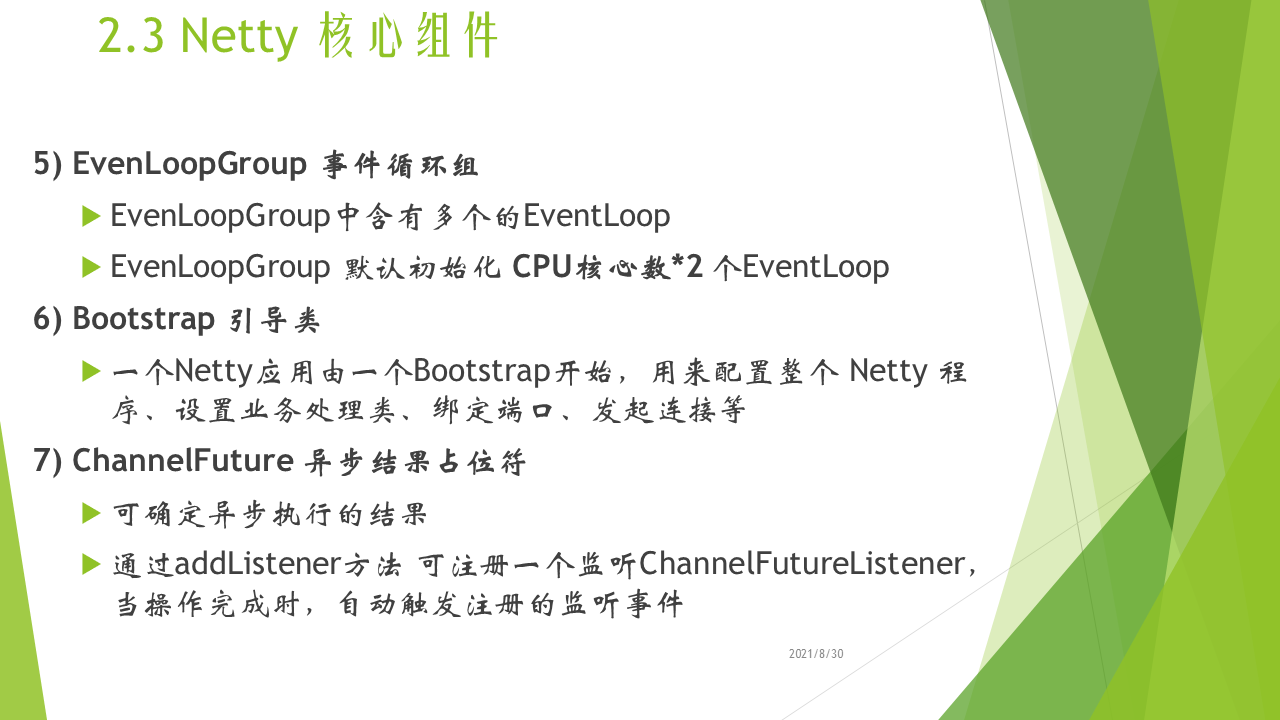

5) EvenLoopGroup 事件回圈組

EvenLoopGroup中含有多個的EventLoop

可以簡單理解為一個執行緒池，內部維護了一組執行緒，

EvenLoopGroup 默認初始化 CPU核心數*2 個EventLoop

 6) Bootstrap 引導類

一個Netty應用由一個Bootstrap開始，主要是用來配置整個 Netty 程式、設定業務處理類（Handler）、系結埠、發起連接等

7) ChannelFuture 異步結果占位符

Netty的I/O操作是異步的，操作可能無法立即回傳

ChannelFuture物件作為 異步操作結果的占位符 可確定異步執行的結果

通過addListener方法 可注冊了一個監聽ChannelFutureListener，當操作完成時，自動觸發注冊的監聽事件

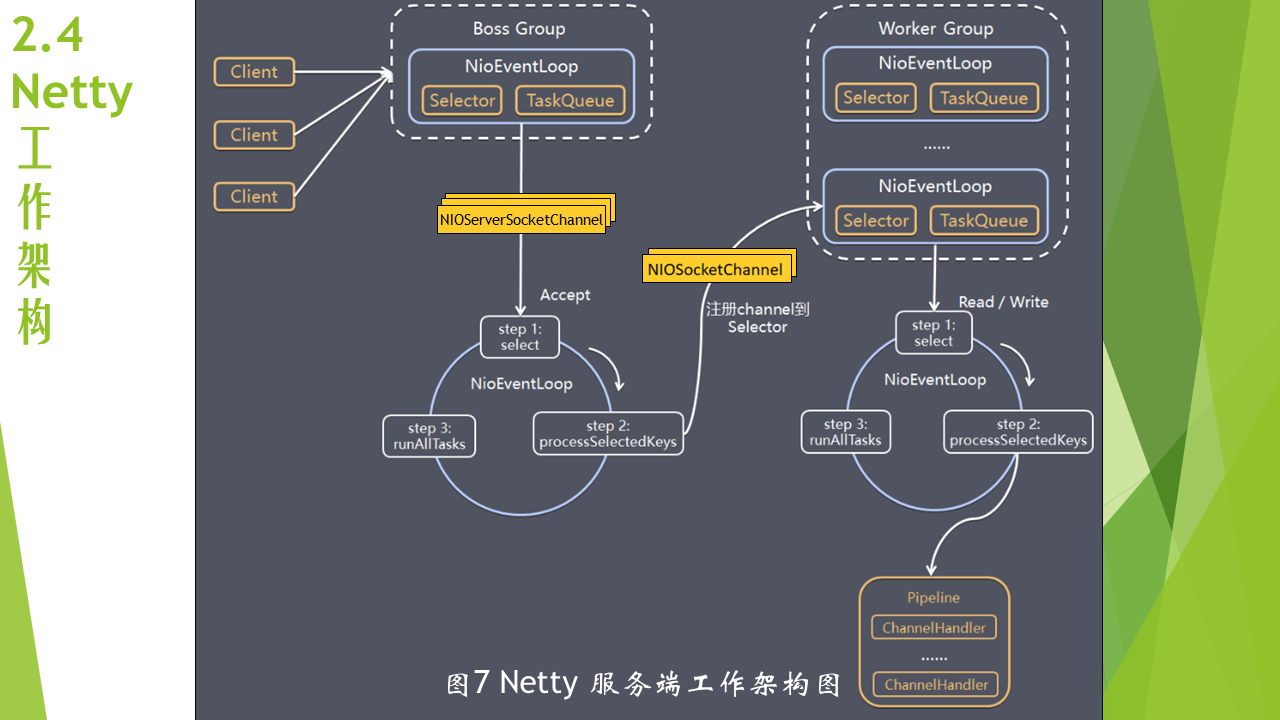

圖7 是Netty 服務端的作業架構圖： 該圖中有兩個事件回圈組：BossGroup 和 WorkerGroup，BossGroup 中的事件回圈專門和客戶端建立連接，WorkerGroup 中的EventLoop專門負責處理連接上的讀寫，

在這里，我通過模擬一個客戶端給服務器發訊息來解釋圖7：

1、首先初始化ServerSocketChannel 并將建立連接的事件Accept，注冊到BoosGroup的一個事件回圈的Selector上

2、接著事件回圈就會輪詢Channel上的建立連接事件

3、一個客戶端 發來建立連接請求后，Seletor通過輪詢可以發現此請求，并通過processSeleterKeys 處理處理連接請求

4、怎么處理連接請求呢？首先是為這個連接分配一個SocketChannel，并將這個Channel的讀寫事件注冊到一個WorkerGroup的事件回圈的selector上，這時連接就建立好了，并且WorkerGroup會輪詢SocketChannel的讀寫事件，

5、當這個客戶端再發送訊息時，事件回圈會輪詢到寫事件，并通過processSeleterKeys處理訊息

6、processSeleterKeys通過剛剛講的資料處理鏈過ChannelPipline來進行處理，可能包含先解碼、再進行業務處理，再編碼，再發送到SocketChannel中，

以上是服務端的具體流程，客戶端也會建立一個Channel ，也有一個Seletor輪詢IO事件，當訊息到達時，也可以通過客戶端的ChannelPipline進行處理，

到現在，我們已經大概了解了Netty的作業原理，BoosGroup 用于專門創建連接，其中有多個事件回圈執行緒，每個事件回圈都監聽對應通道的建立連接請求并進行處理，WorkGroup 中也有多個事件回圈執行緒，負責對應通道的IO事件，一個執行緒可以負責多個通道的IO，實作了IO多路復用，

建立連接、IO處理都由多個執行緒去做，提高了并發能力，也提高了系統的可靠性 （在之前的單執行緒處理IO的情況下 若意外終止 則服務不可用），

三、ByteBuf和參考計數

Netty 利用ByteBuf作為緩沖區，利用Channel進行讀寫都要經過緩沖區，因此需要了解ByteBuf 的基本概念和操作才能更好的利用Netty編程，

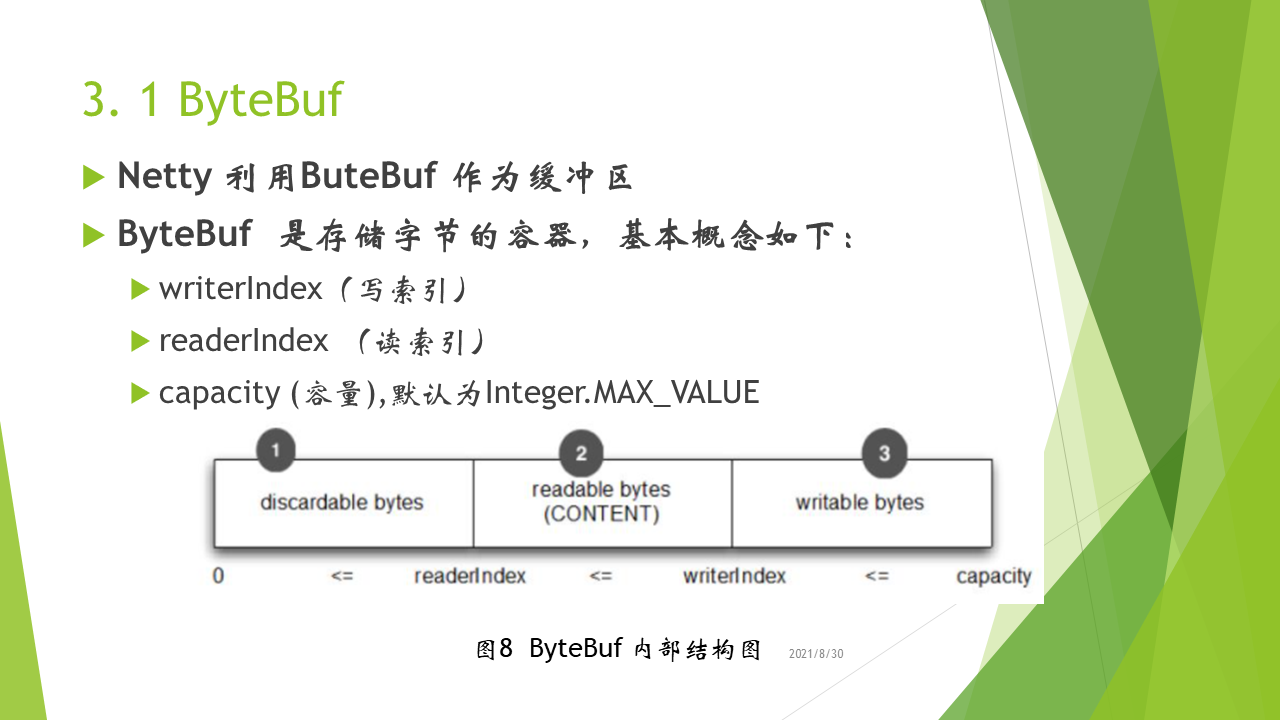

ByteBuf  是存盤位元組的容器 類似于NIO中的 ByteBuffer

ByteBuf 中存在

1、寫索引： writerIndex   （當資料寫入ByteBuf時 writerIndex增加）

2、讀索引： readerIndex   （當從ByteBuf讀資料時 readerIndex增加）

當writerIndex==readerIndex時 ：代表無資料可以讀

capacity (ByteBuf的容量)：默認為Integer.MAX_VALUE

因此可將ByteBuf 分為 三個部分

1. 可以被丟棄位元組

2. 可讀位元組

3. 可寫位元組

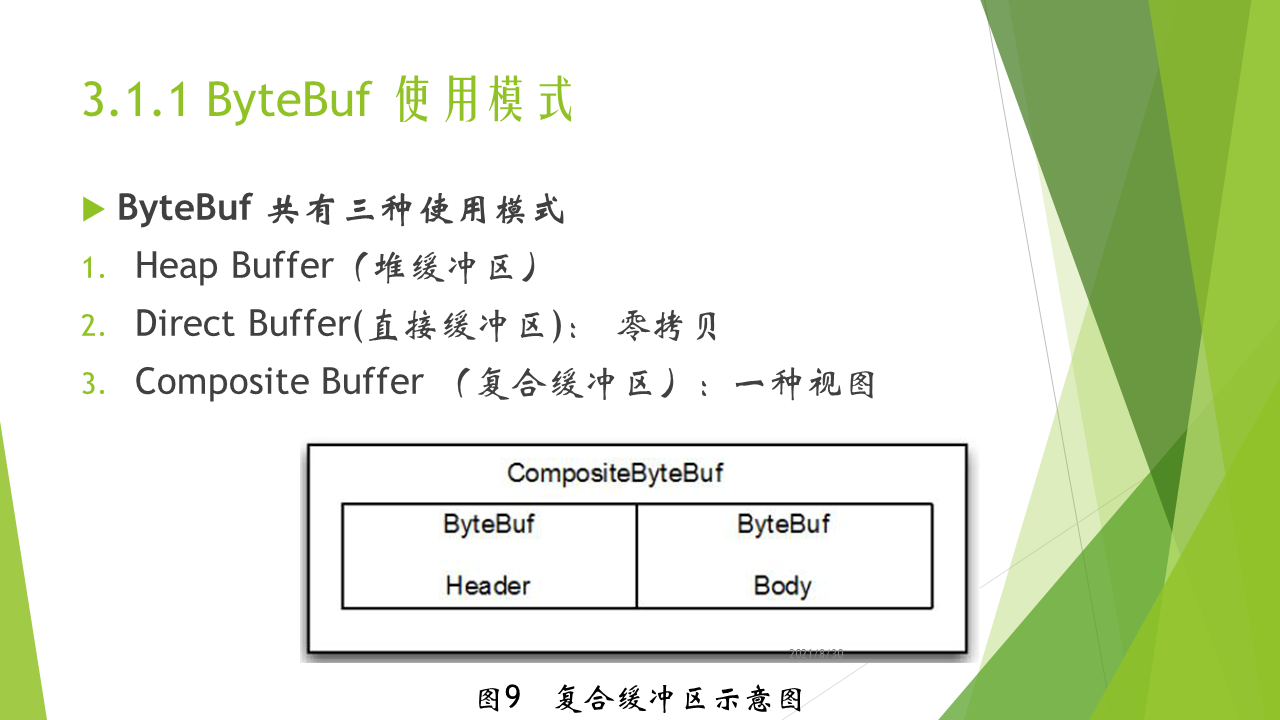

ByteBuf 共有三種使用模式

模式1：Heap Buffer（堆緩沖區）

它是將資料存盤在JVM的堆空間（通過將資料存盤在陣列中實作）

 堆緩沖區可以通過JVM快速分配與釋放

 模式2 ：Direct Buffer 直接緩沖區

不在JVM的堆中分配記憶體，而是在JVM外通過本地方法呼叫分配虛擬機外記憶體

優點：免去中間交換的記憶體拷貝，提升IO處理速度：若在堆，則需要將資料先復制到直接緩沖區，再復制到堆 這體現了Netty的零拷貝特性

模式3：Composite Buffer 復合緩沖區

是一種視圖，不實際存資料，它可以由多個堆緩沖區和直接緩沖區 復合組成

優點：可將訊息拆分為多個部分，若某部分不變，則不用每次都分配新的緩沖區存不變的部分（向多個客戶端發 相同的訊息body不變 header變  可以復用body）

有兩種ByteBuf 分配方式，

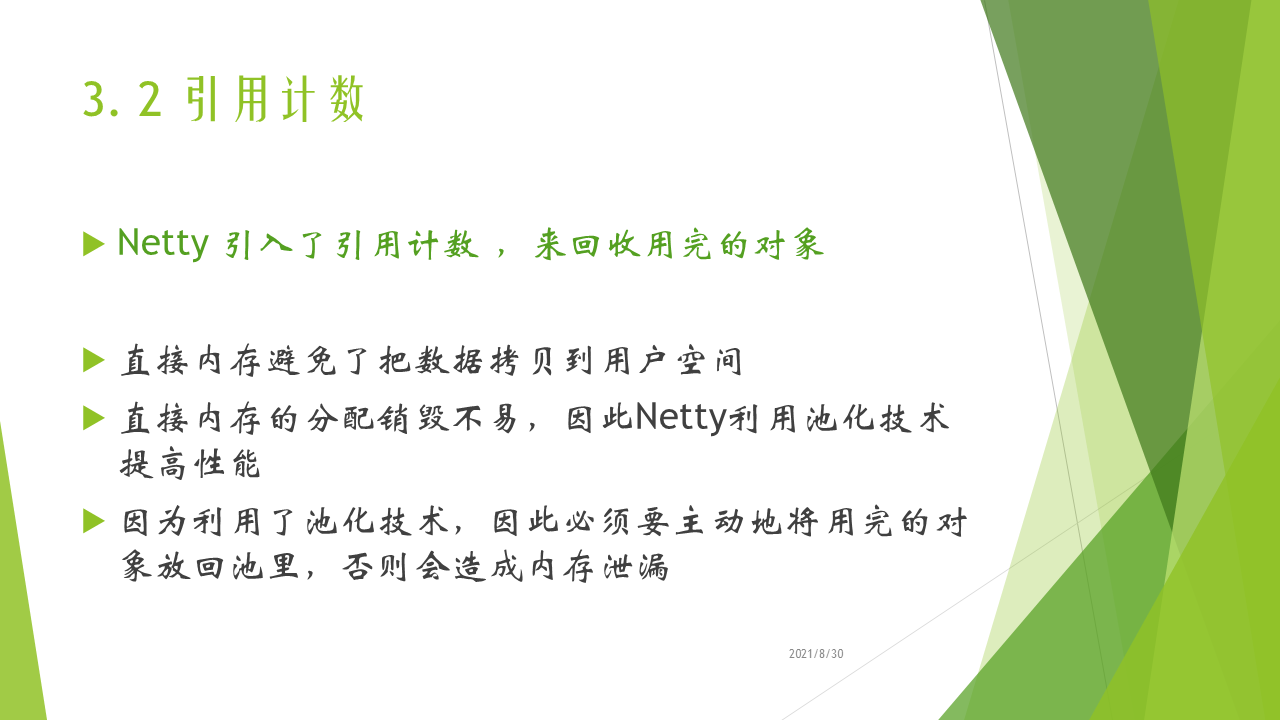

上面我們講到，ByteBuf可以利用直接記憶體避免拷貝資料到用戶空間，并且Netty還使用池化技術降低記憶體使用率，因為用到了池化技術，Netty需要將用完的物件放回池中，java的垃圾回收器無法完成此功能，因此引入了參考計數，將用完的物件放回池中，

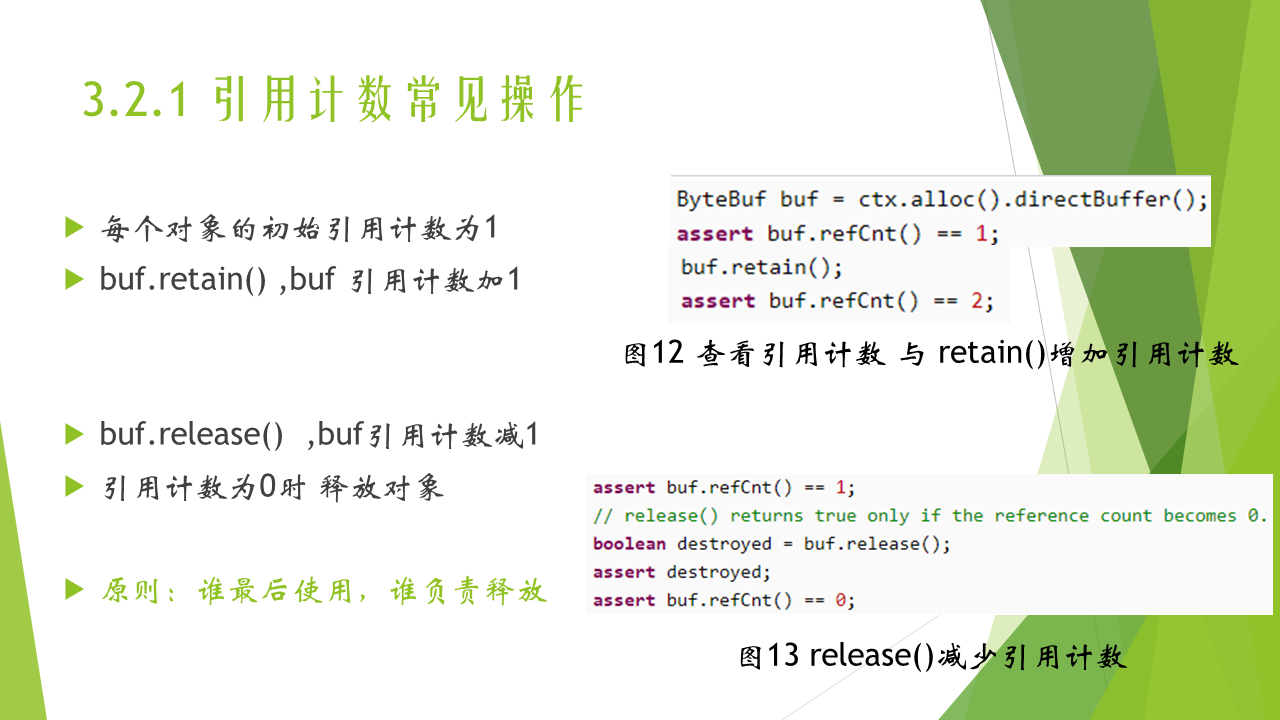

如圖所示 每個物件的初始參考計數為1

buf.retain() ,buf 參考計數加1

buf.release()  ,buf參考計數減1

當參考計數為0時 釋放物件，并回傳物件池，

ByteBuf參考計數的原則是：誰最后使用，誰負責釋放

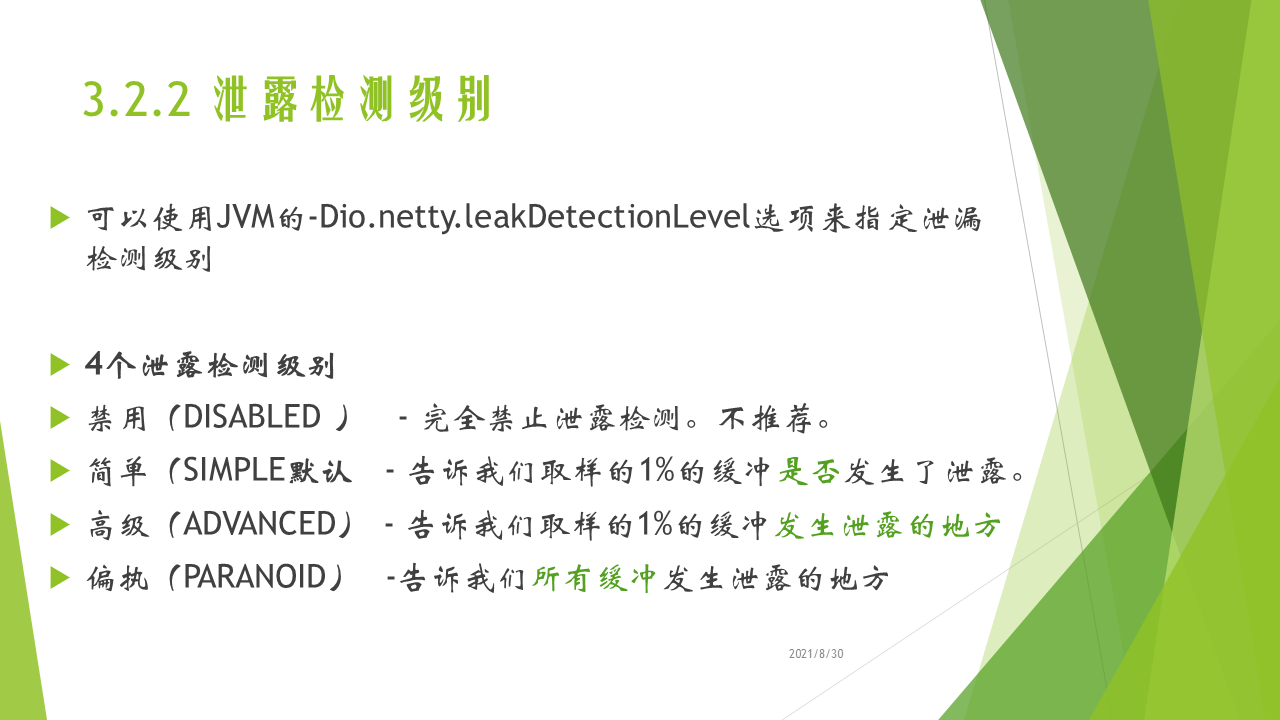

Netty提供了檢查記憶體泄漏的方式，通過配置JVM 的leakDetectionLevel 可以開啟指定級別的泄漏檢測

默認是簡單級別，它會抽樣百分之1的樣本，并告訴我們是否發生記憶體泄漏，

高級級別可以告訴我們記憶體泄漏發生的地方，

偏執級別會檢測所有樣本，
