1、簡介

主從復制奠定了Redis分布式的基礎，但是普通的主從復制并不能達到高可用的狀態，在普通的主從復制模式下，如果主服務器宕機，就只能通過運維人員手動切換主服務器，很顯然這種方案并不可取，
針對上述情況，Redis官方推出了可抵抗節點故障的高可用方案——Redis Sentinel（哨兵），Redis Sentinel（哨兵）：由一個或多個Sentinel實體組成的Sentinel系統，它可以監視任意多個主從服務器，當監視的主服務器宕機時，自動下線主服務器，并且擇優選取從服務器升級為新的主服務器，
?

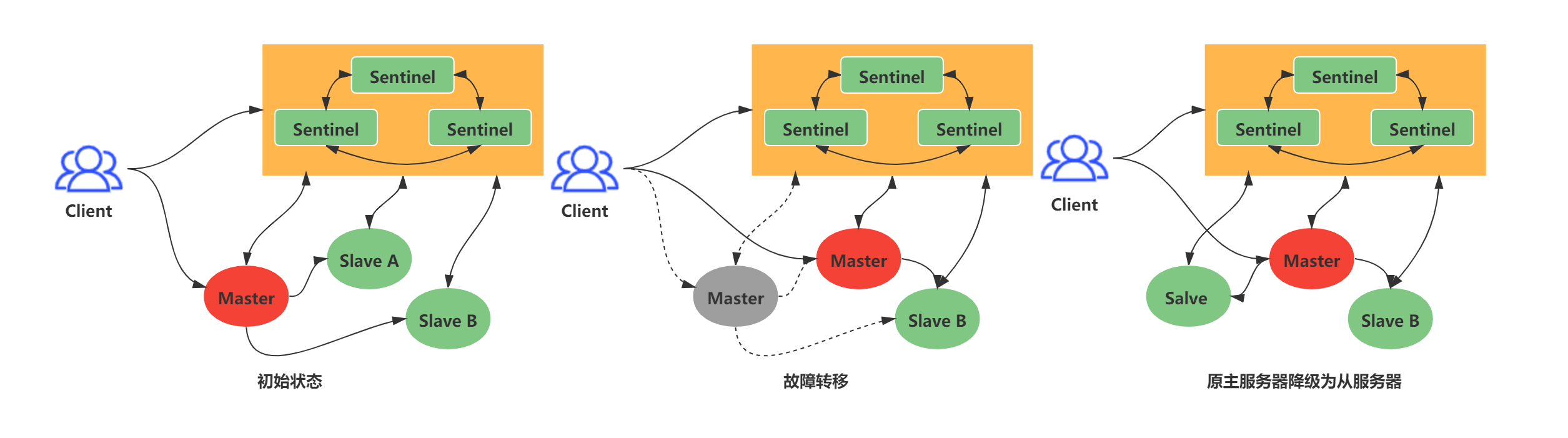

如下示例：當舊Master下線時長超過用戶設定的下線時長上限，Sentinel系統就會對舊Master執行故障轉移操作，故障轉移操作包含三個步驟：

1. 在Slave中選擇資料最新的作為新的Master
2. 向其他Slave發送新的復制指令，讓其他從服務器成為新的Master的Slave
3. 繼續監視舊Master，如果其上線則將舊Master設定為新Master的Slave

本文基于如下資源清單進行開展：

?

2、Sentinel初始化與網路連接

Sentinel并沒有什么特別神奇的地方，它就是一個更加簡單的Redis服務器，在Sentinel啟動的時候它會加載不同的命令表和組態檔，因此從本質上來講Sentinel就是一個擁有較少命令和部分特殊功能的Redis服務，當一個Sentinel啟動時它需要經歷如下步驟：

1. 初始化Sentinel服務器
2. 替換普通Redis代碼為Sentinel的專用代碼
3. 初始化Sentinel狀態
4. 根據用戶給定的Sentinel組態檔，初始化Sentinel監視的主服務器串列
5. 創建連接主服務器的網路連接
6. 根據主服務獲取從服務器資訊，創建連接從服務器的網路連接
7. 根據發布/訂閱獲取Sentinel資訊，創建Sentinel之間的網路連接

2.1 初始化Sentinel服務器

Sentinel本質上就是一個Redis服務器，因此啟動Sentinel需要啟動一個Redis服務器，但是Sentinel并不需要讀取RDB/AOF檔案來還原資料狀態，
?

2.2 替換普通Redis代碼為Sentinel的專用代碼

Sentinel用于較少的Redis命令，大部分命令在Sentinel客戶端都不支持，并且Sentinel擁有一些特殊的功能，這些需要Sentinel在啟動時將Redis服務器使用的代碼替換為Sentinel的專用代碼，在此期間Sentinel會載入與普通Redis服務器不同的命令表，
Sentinel不支持SET、DBSIZE等命令；保留支持PING、PSUBSCRIBE、SUBSCRIBE、UNSUBSCRIBE、INFO等指令；這些指令在Sentinel作業中提供了保障，
?

2.3 初始化Sentinel狀態

裝載Sentinel的特有代碼之后，Sentinel會初始化sentinelState結構，該結構用于存盤Sentinel相關的狀態資訊，其中最重要的就是masters字典，

struct sentinelState {

    //當前紀元，故障轉移使用
    uint64_t current_epoch;

    // Sentinel監視的主服務器資訊
    // key -> 主服務器名稱
    // value -> 指向sentinelRedisInstance指標
    dict *masters;
    // ...
} sentinel;

2.4 初始化Sentinel監視的主服務器串列

Sentinel監視的主服務器串列保存在sentinelState的masters字典中，當sentinelState創建之后，開始對Sentinel監視的主服務器串列進行初始化，

• masters的key是主服務的名字
• masters的value是一個指向sentinelRedisInstance指標

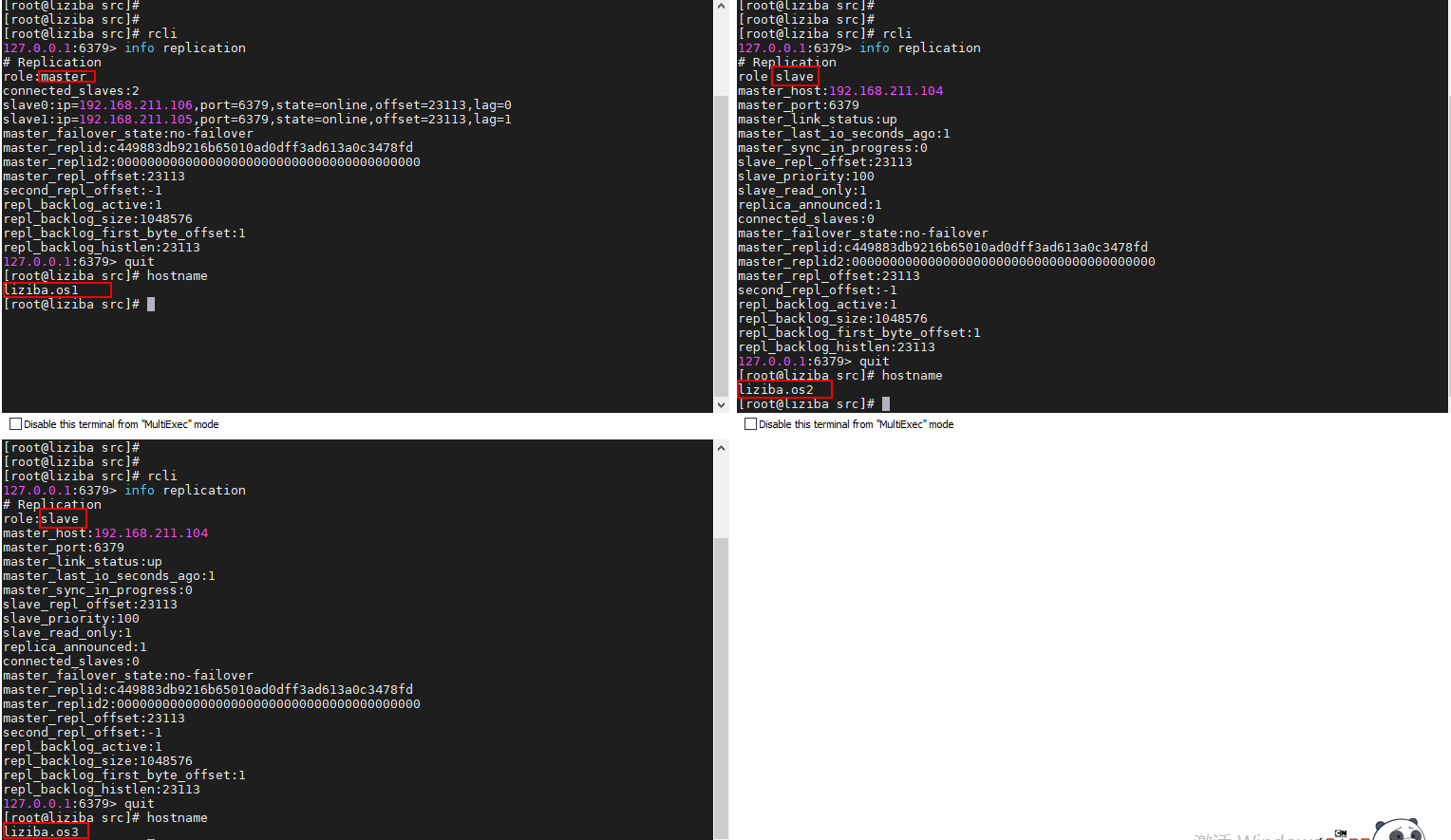

主服務器的名字由我們sentinel.conf組態檔指定，如下主服務器名字為redis-master（我這里是一主二從的配置）：

daemonize yes
port 26379
protected-mode no
dir "/usr/local/soft/redis-6.2.4/sentinel-tmp"
sentinel monitor redis-master 192.168.211.104 6379 2
sentinel down-after-milliseconds redis-master 30000
sentinel failover-timeout redis-master 180000
sentinel parallel-syncs redis-master 1

sentinelRedisInstance實體保存了Redis服務器的資訊（主服務器、從服務器、Sentinel資訊都保存在這個實體中），

typedef struct sentinelRedisInstance {

    // 標識值，標識當前實體的型別和狀態，如SRI_MASTER、SRI_SLVAE、SRI_SENTINEL
    int flags;

    // 實體名稱 主服務器為用戶配置實體名稱、從服務器和Sentinel為ip:port
    char *name;

    // 服務器運行ID
    char *runid;

    //配置紀元，故障轉移使用
    uint64_t config_epoch;

    // 實體地址
    sentinelAddr *addr;

    // 實體判斷為主觀下線的時長 sentinel down-after-milliseconds redis-master 30000
    mstime_t down_after_period;

    // 實體判斷為客觀下線所需支持的投票數 sentinel monitor redis-master 192.168.211.104 6379 2
    int quorum;

    // 執行故障轉移操作時，可以同時對新的主服務器進行同步的從服務器數量 sentinel parallel-syncs redis-master 1
    int parallel-syncs;

    // 重繪故障遷移狀態的最大時限 sentinel failover-timeout redis-master 180000
    mstime_t failover_timeout;

    // ...
} sentinelRedisInstance;

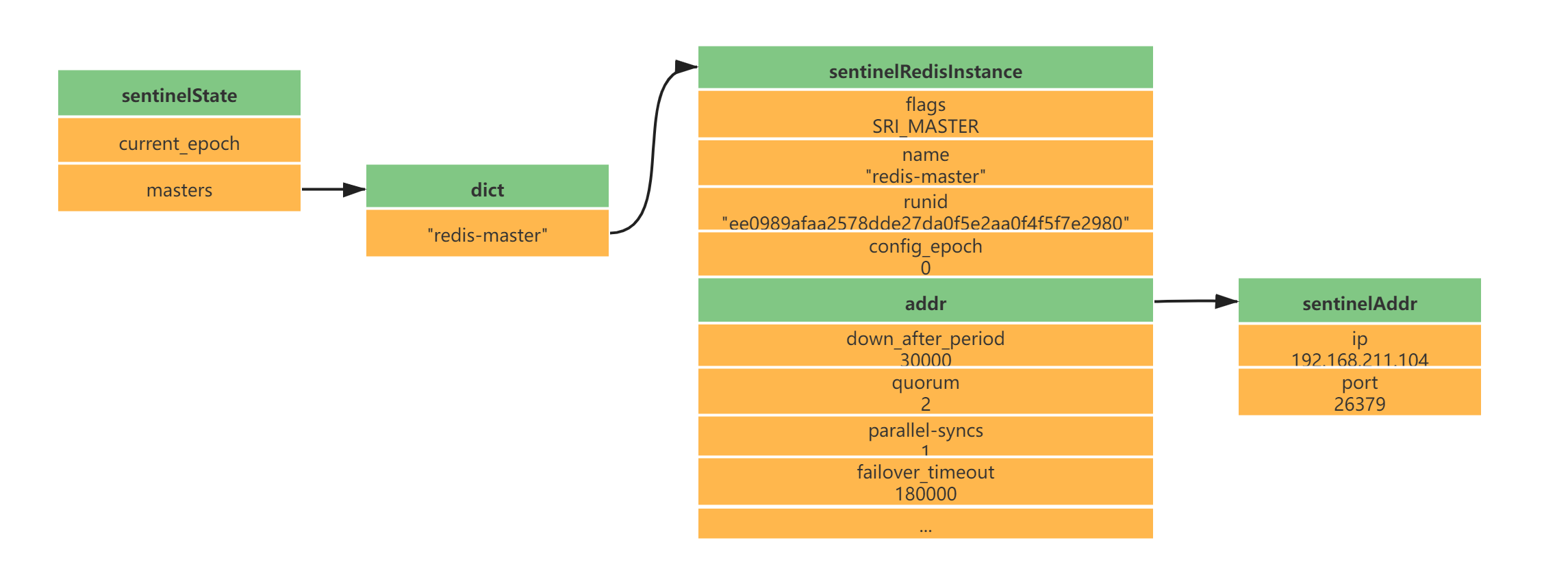

根據上面的一主二從配置將會得到如下實體結構：

2.5 創建連接主服務器的網路連接

當實體結構初始化完成之后，Sentinel將會開始創建連接Master的網路連接，這一步Sentinel將成為Master的客戶端，

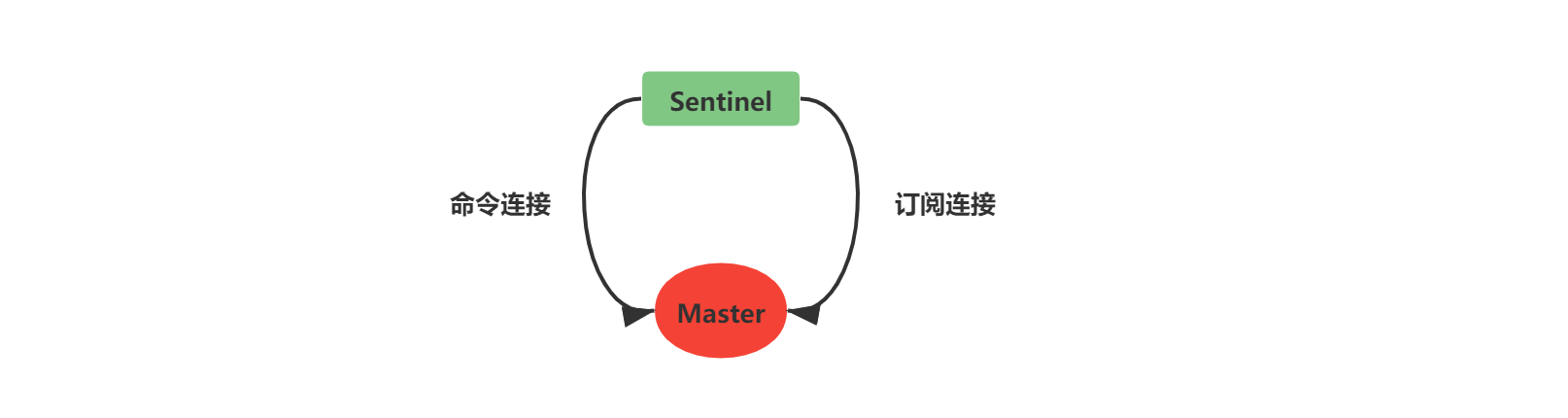

Sentinel和Master之間會創建一個命令連接和一個訂閱連接：

• 命令連接用于獲取主從資訊
• 訂閱連接用于Sentinel之間進行資訊廣播，每個Sentinel和自己監視的主從服務器之間會訂閱sentinel:hello頻道（注意Sentinel之間不會創建訂閱連接，它們通過訂閱sentinel:hello頻道來獲取其他Sentinel的初始資訊）

Sentinel在創建命令連接完成之后，每隔10秒鐘向Master發送一次INFO指令，通過Master的回復資訊可以獲得兩方面的知識：

• Master本身的資訊
• Master下的Slave資訊

2.6 創建連接從服務器的網路連接

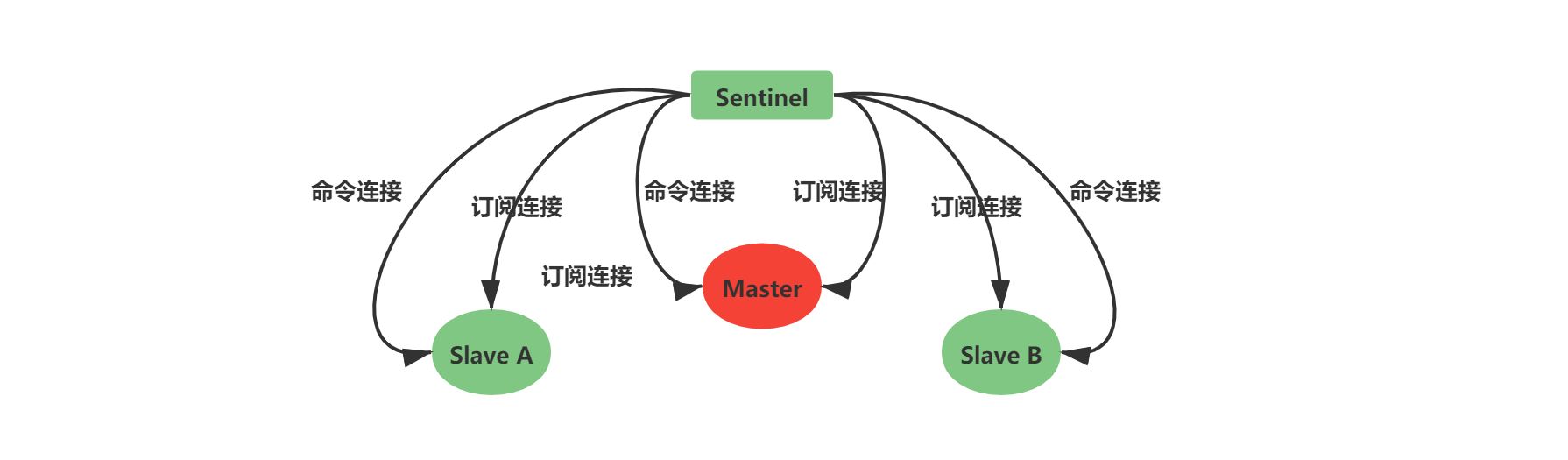

根據主服務獲取從服務器資訊，Sentinel可以創建到Slave的網路連接，Sentinel和Slave之間也會創建命令連接和訂閱連接，

當Sentinel和Slave之間創建網路連接之后，Sentinel成為了Slave的客戶端，Sentinel也會每隔10秒鐘通過INFO指令請求Slave獲取服務器資訊，
到這一步Sentinel獲取到了Master和Slave的相關服務器資料，這其中比較重要的資訊如下：

• 服務器ip和port
• 服務器運行id run id
• 服務器角色role
• 服務器連接狀態mater_link_status
• Slave復制偏移量slave_repl_offset（故障轉移中選舉新的Master需要使用）
• Slave優先級slave_priority

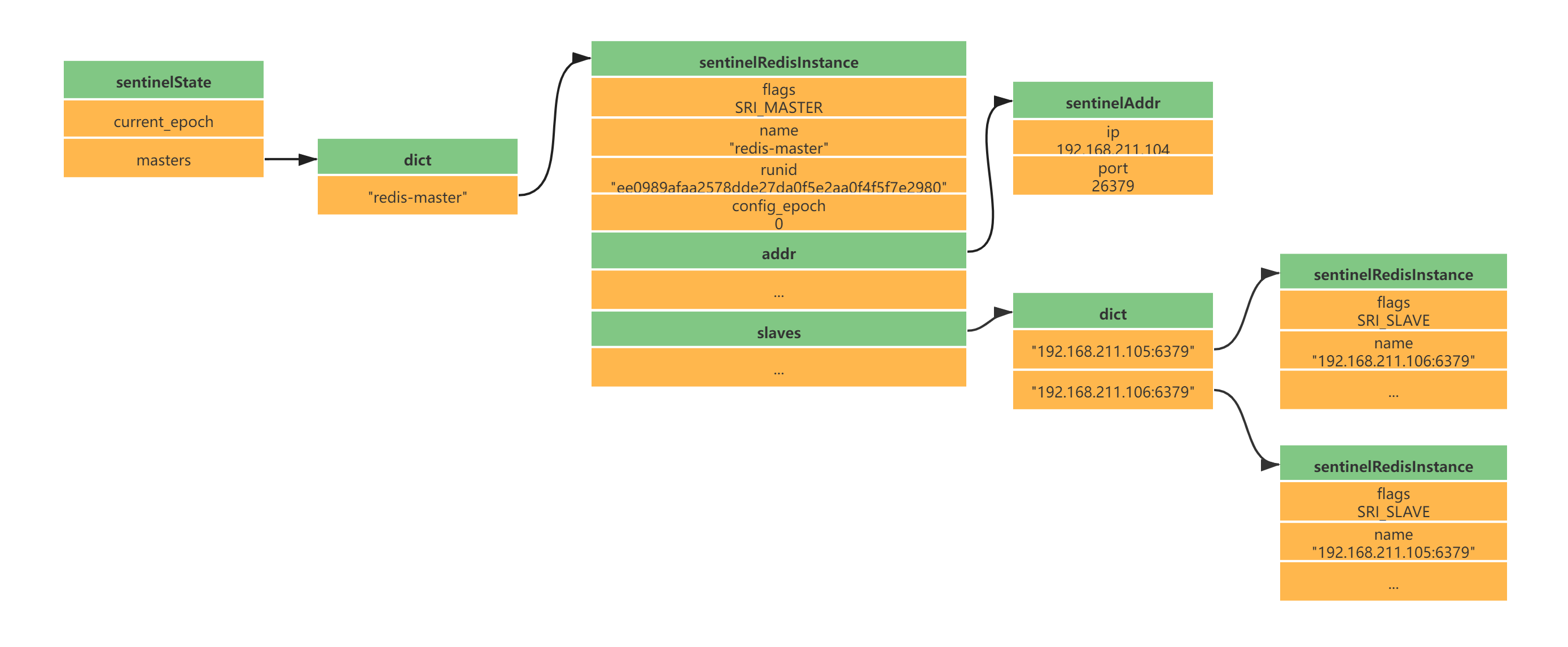

此時實體結構資訊如下所示：

2.7 創建Sentinel之間的網路連接

此時是不是還有疑問，Sentinel之間是怎么互相發現對方并且相互通信的，這個就和上面Sentinel與自己監視的主從之間訂閱sentinel:hello頻道有關了，
Sentinel會與自己監視的所有Master和Slave之間訂閱sentinel:hello頻道，并且Sentinel每隔2秒鐘向sentinel:hello頻道發送一條訊息，訊息內容如下：

PUBLISH _sentinel_:hello "<s_ip>,<s_port>,<s_runid>,<s_epoch>,<m_ip>,<m_port>,<m_runid>,<m_epoch>"

其中s代碼Sentinel，m代表Master；ip表示IP地址，port表示埠、runid表示運行id、epoch表示配置紀元，
?

多個Sentinel在組態檔中會配置相同的主服務器ip和埠資訊，因此多個Sentinel均會訂閱sentinel:hello頻道，通過頻道接收到的資訊就可獲取到其他Sentinel的ip和port，其中有如下兩點需要注意：

• 如果獲取到的runid與Sentinel自己的runid相同，說明訊息是自己發布的，直接丟棄
• 如果不相同，則說明接收到的訊息是其他Sentinel發布的，此時需要根據ip和port去更新或新增Sentinel實體資料

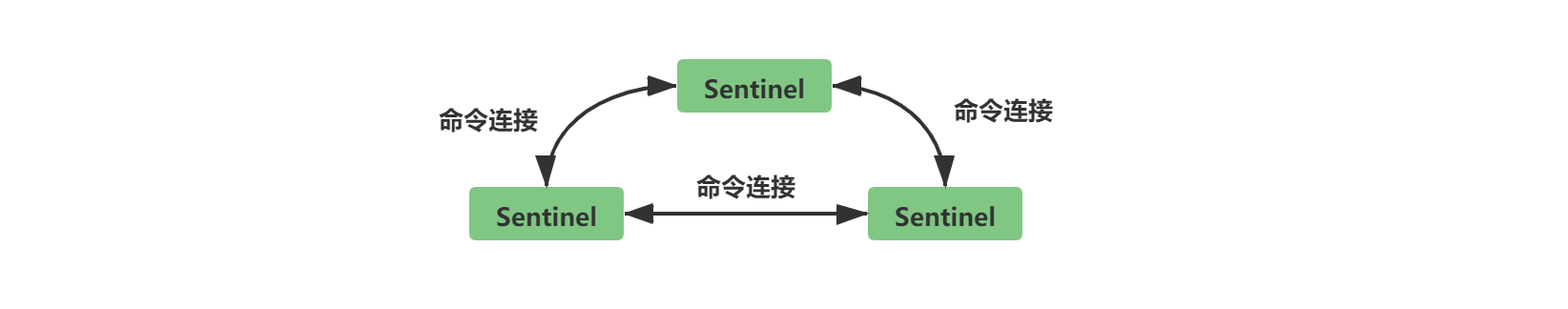

Sentinel之間不會創建訂閱連接，它們只會創建命令連接：

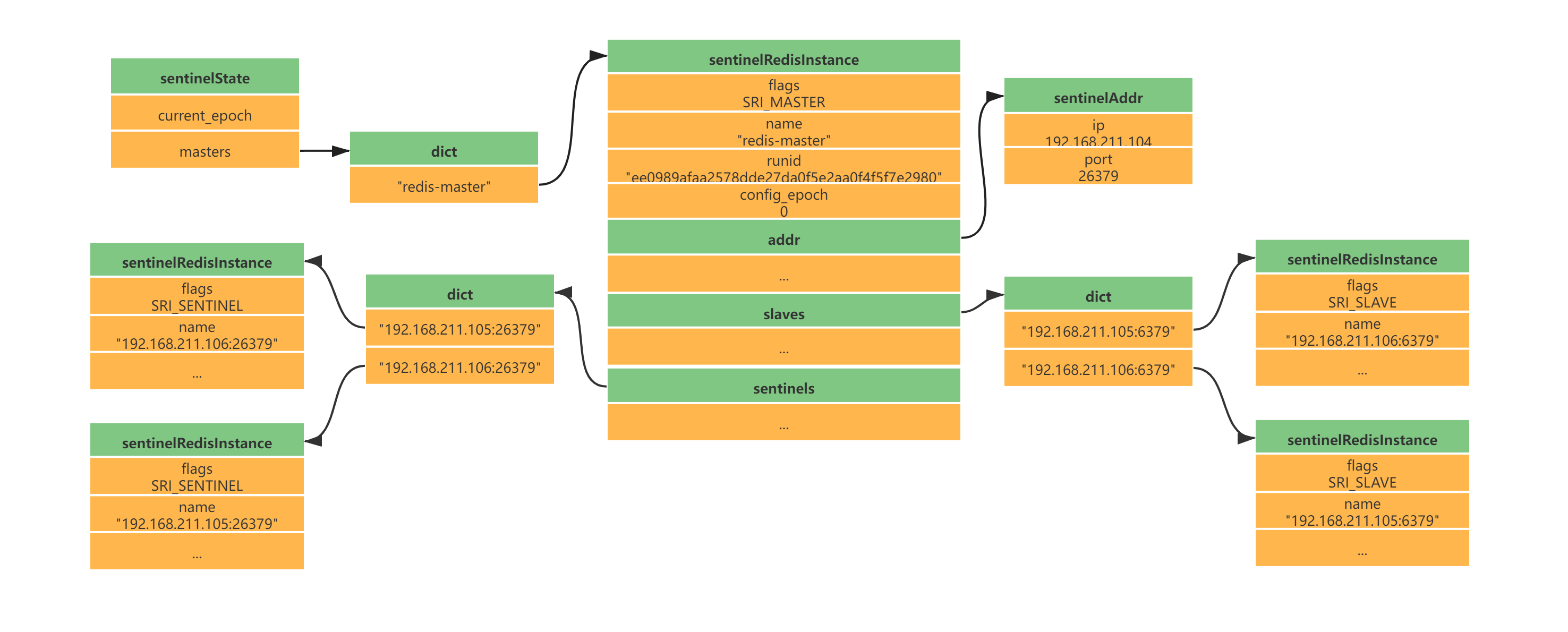

此時實體結構資訊如下所示：

3、Sentinel作業

Sentinel最主要的作業就是監視Redis服務器，當Master實體超出預設的時限后切換新的Master實體，這其中有很多細節作業，大致分為檢測Master是否主觀下線、檢測Master是否客觀下線、選舉領頭Sentinel、故障轉移四個步驟，
?

3.1 檢測Master是否主觀下線

Sentinel每隔1秒鐘，向sentinelRedisInstance實體中的所有Master、Slave、Sentinel發送PING命令，通過其他服務器的回復來判斷其是否仍然在線，?

sentinel down-after-milliseconds redis-master 30000

在Sentinel的組態檔中，當Sentinel PING的實體在連續down-after-milliseconds配置的時間內回傳無效命令，則當前Sentinel認為其主觀下線，Sentinel的組態檔中配置的down-after-milliseconds將會對其sentinelRedisInstance實體中的所有Master、Slave、Sentinel都適應，

無效指令指的是+PONG、-LOADING、-MASTERDOWN之外的其他指令，包括無回應

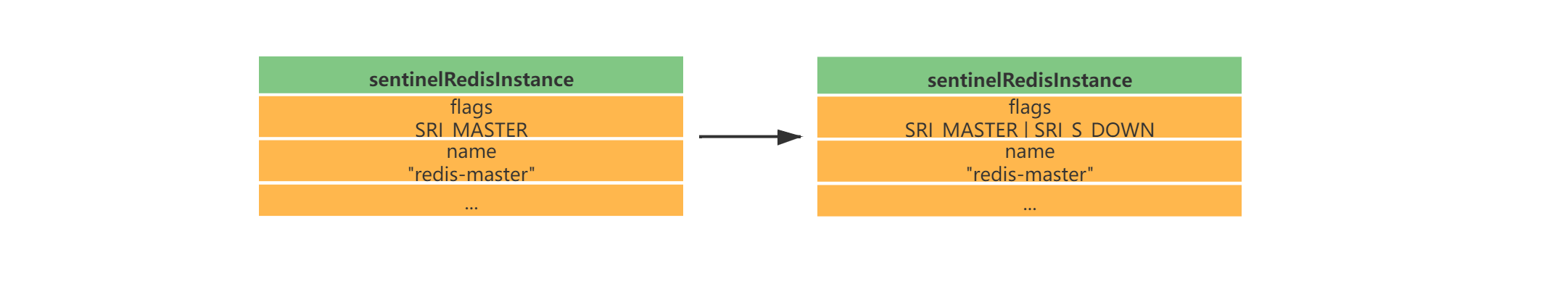

如果當前Sentinel檢測到Master處于主觀下線狀態，那么它將會修改其sentinelRedisInstance的flags為SRI_S_DOWN

3.2 檢測Master是否客觀下線

當前Sentinel認為其下線只能處于主觀下線狀態，要想判斷當前Master是否客觀下線，還需要詢問其他Sentinel，并且所有認為Master主觀下線或者客觀下線的總和需要達到quorum配置的值，當前Sentinel才會將Master標志為客觀下線，

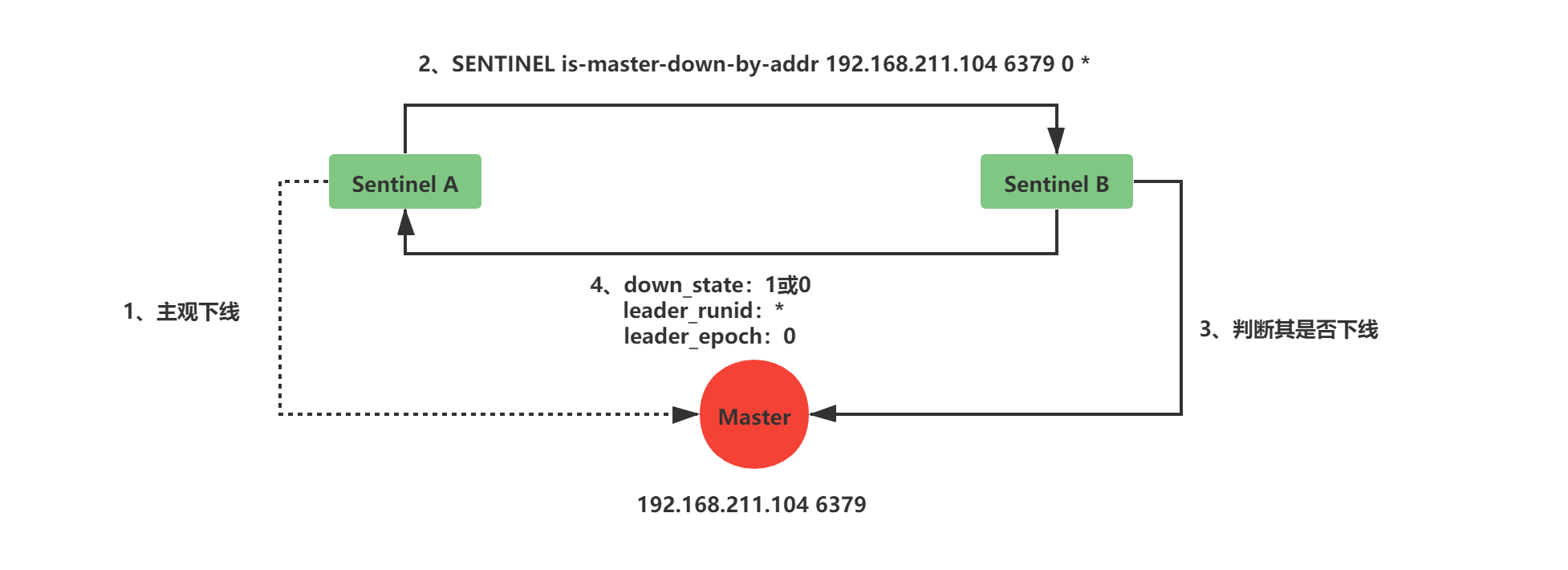

當前Sentinel向sentinelRedisInstance實體中的其他Sentinel發送如下命令：

SENTINEL is-master-down-by-addr <ip> <port> <current_epoch> <runid>

• ip：被判斷為主觀下線的Master的IP地址
• port：被判斷為主觀下線的Master的埠
• current_epoch：當前sentinel的配置紀元
• runid：當前sentinel的運行id，runid

current_epoch和runid均用于Sentinel的選舉，Master下線之后，需要選舉一個領頭Sentinel來選舉一個新的Master，current_epoch和runid在其中發揮著重要作用，這個后續講解，
?

接收到命令的Sentinel，會根據命令中的引數檢查主服務器是否下線，檢查完成后會回傳如下三個引數：

• down_state：檢查結果1代表已下線、0代表未下線
• leader_runid：回傳*代表判斷是否下線，回傳runid代表選舉領頭Sentinel
• leader_epoch：當leader_runid回傳runid時，配置紀元會有值，否則一直回傳0

1. 當Sentinel檢測到Master處于主觀下線時，詢問其他Sentinel時會發送current_epoch和runid，此時current_epoch=0，runid=*
2. 接收到命令的Sentinel回傳其判斷Master是否下線時down_state = 1/0，leader_runid = *，leader_epoch=0

3.3 選舉領頭Sentinel

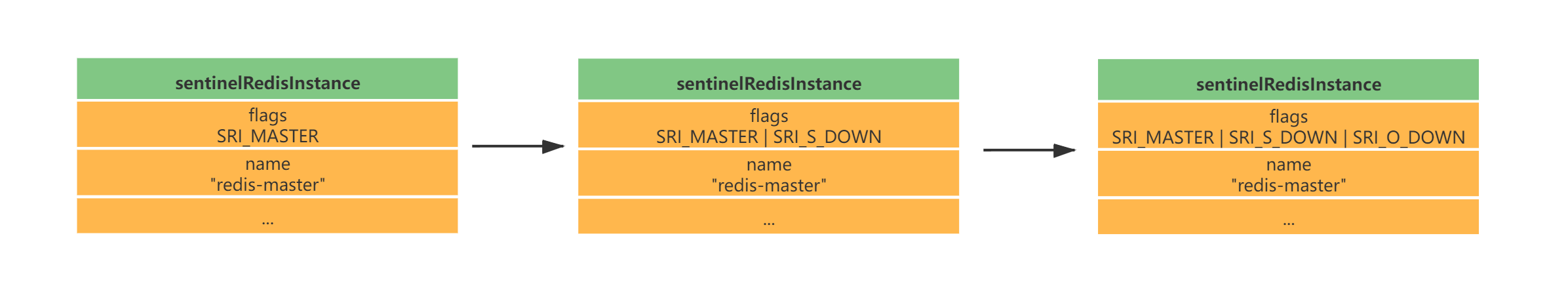

down_state回傳1，證明接收is-master-down-by-addr命令的Sentinel認為該Master也主觀下線了，如果down_state回傳1的數量（包括本身）大于等于quorum（組態檔中配置的值），那么Master正式被當前Sentinel標記為客觀下線，
此時，Sentinel會再次發送如下指令：

SENTINEL is-master-down-by-addr <ip> <port> <current_epoch> <runid>

此時的runid將不再是0，而是Sentinel自己的運行id（runid）的值，表示當前Sentinel希望接收到is-master-down-by-addr命令的其他Sentinel將其設定為領頭Sentinel，這個設定是先到先得的，Sentinel先接收到誰的設定請求，就將誰設定為領頭Sentinel，
發送命令的Sentinel會根據其他Sentinel回復的結果來判斷自己是否被該Sentinel設定為領頭Sentinel，如果Sentinel被其他Sentinel設定為領頭Sentinel的數量超過半數Sentinel（這個數量在sentinelRedisInstance的sentinel字典中可以獲取），那么Sentinel會認為自己已經成為領頭Sentinel，并開始后續故障轉移作業（由于需要半數，且每個Sentinel只會設定一個領頭Sentinel，那么只會出現一個領頭Sentinel，如果沒有一個達到領頭Sentinel的要求，Sentinel將會重新選舉直到領頭Sentinel產生為止），
?

3.4 故障轉移

故障轉移將會交給領頭sentinel全權負責，領頭sentinel需要做如下事情：

1. 從原先master的slave中，選擇最佳的slave作為新的master
2. 讓其他slave成為新的master的slave
3. 繼續監聽舊master，如果其上線，則將其設定為新的master的slave

這其中最難的一步是如果選擇最佳的新Master，領頭Sentinel會做如下清洗和排序作業：

1. 判斷slave是否有下線的，如果有從slave串列中移除
2. 洗掉5秒內未回應sentinel的INFO命令的slave
3. 洗掉與下線主服務器斷線時間超過down_after_milliseconds * 10 的所有從服務器
4. 根據slave優先級slave_priority，選擇優先級最高的slave作為新master
5. 如果優先級相同，根據slave復制偏移量slave_repl_offset，選擇偏移量最大的slave作為新master
6. 如果偏移量相同，根據slave服務器運行id run id排序，選擇run id最小的slave作為新master

新的Master產生后，領頭sentinel會向已下線主服務器的其他從服務器（不包括新Master）發送SLAVEOF ip port命令，使其成為新master的slave，
?

到這里Sentinel的的作業流程就算是結束了，如果新master下線，則回圈流程即可！
