Python自動繪制UML類圖、函式呼叫圖（Call Graph）

1. 引言

在設計軟體、分析代碼時，我們常常會借助UML以及函式呼叫圖，來幫自己梳理思路，

尤其是遇到bug時，借助這些可視化手段，也可以幫你在除錯程序中發現邏輯錯誤，

本文主要介紹以下兩個方法：

• 借助graphviz+pyreverse，自動提取python代碼的UML類圖和包依賴關系，

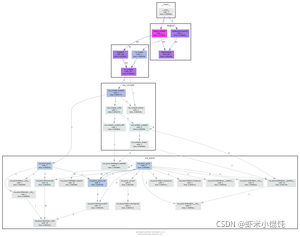

• 借助graphviz+pycallgraph，自動提取python代碼的動態呼叫流程圖，

2. 繪制UML類圖

2.1 安裝graphviz

Graphviz 是一個開源圖形可視化軟體，

Graphviz 以簡單的文本語言對圖形進行描述，并以多種有用的格式制作圖表，例如用于網頁的影像和 SVG，用于包含在 PDF 或其他檔案中的 Postscript；或顯示在互動式圖形瀏覽器中，

步驟①：從官網下載graphviz軟體

官網下載：http://www.graphviz.org/download/

下載exe安裝包，完成graphviz軟體安裝，并找到bin路徑，

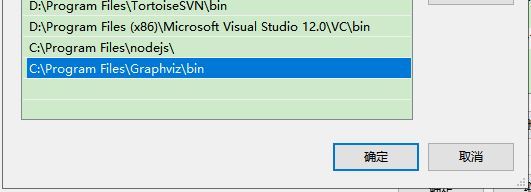

步驟②：設定環境變數

步驟③：安裝對應python庫

$ conda install python-graphviz

2.2 安裝pyreverse

pyreverse是一組用于對 Python 代碼進行逆向工程的實用程式，

可以分析Python代碼并提取 UML 類圖和包依賴關系¹：

• 類屬性，及其型別
• 類方法
• 類之間的繼承鏈接
• 類之間的關聯鏈接
• 例外和介面的表示

Pyreverse 現在已集成到 pylint 中：http://pypi.python.org/pypi/pylint/

安裝pylint：

$ pip install pylint

注意：pip install pyreverse時，會發現已經找不到這個庫了：ERROR: Could not find a version that satisfies the requirement pyreverse，不過pylint中已經包含了pyreverse，所以直接安裝pylint即可，

2.3 繪制UML類圖

UML類圖常用于面向物件的建模中，UML類圖的每個方框是一個物件類，每個框從上到下分為三部分，第一部分是物件類名稱，第二部分是類的屬性，第三部分是類的函式，

在命令列輸入陳述句，生成package的UML圖：

$ pyreverse -o png -p Pyreverse pylint/pyreverse/
[...]
creating diagram packages_Pyreverse.png
creating diagram classes_Pyreverse.png

• -o :設定保存影像的格式，如png
• -p Name: 輸出圖形以packages_Name.png為名稱保存

3. 繪制函式呼叫圖

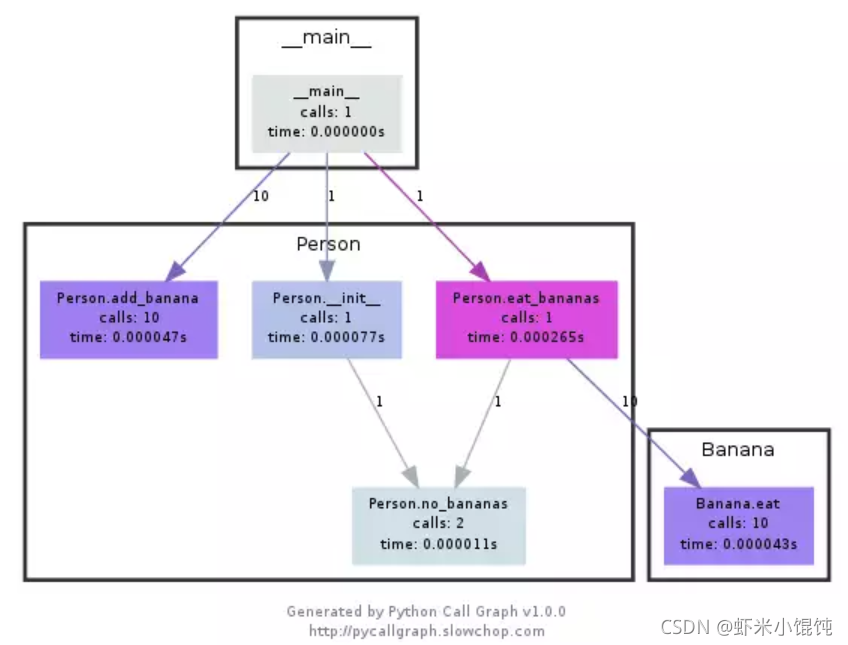

函式呼叫圖（Call Graph）是一個控制流程圖，用于表示程式中各個單元之間的呼叫關系，每個節點之間的邊緣表示呼叫程序，回圈曲線表示遞回程序呼叫，²

繪制Call Graph的常用工具有：pycallgraph、pyan（靜態呼叫圖）、gprof2dot 、code2flow等，本文主要介紹pycallgraph的用法，

pycallgraph是一個python模塊，可以對python代碼進行動態呼叫圖分析³，包括模塊之間的呼叫流程、函式呼叫次數及耗時等，

3.1 安裝graphviz

同2.1節，

步驟①：從官網下載graphviz軟體

官網下載：http://www.graphviz.org/download/

下載exe安裝包，完成graphviz軟體安裝，并找到bin路徑，

步驟②：設定環境變數

步驟③：安裝對應python庫

$ pip install graphviz

3.2 安裝pycallgraph

安裝pycallgraph：

$ pip install pycallgraph

3.3 使用示例

第一種：從命令列呼叫

$ pycallgraph graphviz -- ./mypythonscript.py

第二種：從API呼叫

最簡單的例子，直接在要分析的函式呼叫前，加上with PyCallGraph(output=GraphvizOutput()):：

from pycallgraph import PyCallGraph
from pycallgraph.output import GraphvizOutput

with PyCallGraph(output=GraphvizOutput()):
	# 呼叫你要分析的函式
    code_to_profile()

如果需要指定呼叫圖中包含（include）哪些函式、排除（exclude）哪些函式，就要用到GlobbingFilter(include=[....])、GlobbingFilter(exclude=[....])，例如這樣⁴：

from pycallgraph import PyCallGraph
from pycallgraph.output import GraphvizOutput
from pycallgraph import Config
from pycallgraph import GlobbingFilter

def main():
	# TODO: 呼叫各種類、函式
	return

if __name__ == "__main__":
	config = Config()
    # 呼叫圖中包括(include)哪些函式
    # 用moduleName.*表示，包含某個模塊內的所有函式
    config.trace_filter = GlobbingFilter(include=[
        'main',
        'app.*',
        'widgets.list_widget.*',
        'utils.RegionInfo.*'
    ])

    # 呼叫圖中不包括(exclude)哪些函式
    # config.trace_filter = GlobbingFilter(exclude=[
    #     'moduleA.*',
    #     'moduleB.*',
    #     '*.funcB'
    # ])

    graphviz = GraphvizOutput()
    graphviz.output_file = 'graph.png'
    with PyCallGraph(output=graphviz, config=config):
        main()

在程式正常運行完之后，就會在當前路徑生成graph.png檔案，

越是復雜的程式，生成的呼叫圖就會越大，注意選取你最關注的函式進行可視化，

其他高級用法可以參考：

官方檔案：https://pycallgraph.readthedocs.io/en/master/

小結

本文介紹了兩個python代碼可視化工具：

• 借助graphviz+pyreverse，可以自動提取python代碼的UML類圖，

• 借助graphviz+pycallgraph，可以自動提取python代碼的動態呼叫圖，

如果對你有幫助的話，歡迎一鍵三連支持下博主，
