DL4J實戰之六：圖形化展示訓練程序

歡迎訪問我的GitHub

這里分類和匯總了欣宸的全部原創(含配套原始碼)：https://github.com/zq2599/blog_demos

本篇概覽

• 本篇是《DL4J實戰》系列的第六篇，咱們繼續夯實基本功，這次學習的是如何更加形象完整的展示訓練程序：圖形化頁面，效果如下圖所示：

• 接下來選擇一個已有的子工程，為其增加圖形化界面的效果，我這里選的是《DL4J實戰之三：經典卷積實體(LeNet-5)》一文中的simple-convolution子工程

• 總的來說本篇由以下內容構成：

1. 基本的圖形化功能
2. 圖形化資料的持續存盤問題
3. 圖形化頁面的埠配置問題

依賴庫配置

• 首先是添加依賴庫，一共需要兩步：

• 打開父工程dlfj-tutorials的pom.xml，這是管理依賴庫版本號的地方，在dependencies節點確保以下子節點是存在的，這里dl4j-master.version的值是1.0.0-beta7：

<dependency>
	<groupId>org.deeplearning4j</groupId>
    <artifactId>deeplearning4j-ui</artifactId>
    <version>${dl4j-master.version}</version>
</dependency>

• 打開子工程simple-convolution的pom.xml，添加deeplearning4j-ui庫的依賴：

<dependency>
	<groupId>org.deeplearning4j</groupId>
	<artifactId>deeplearning4j-ui</artifactId>
</dependency>

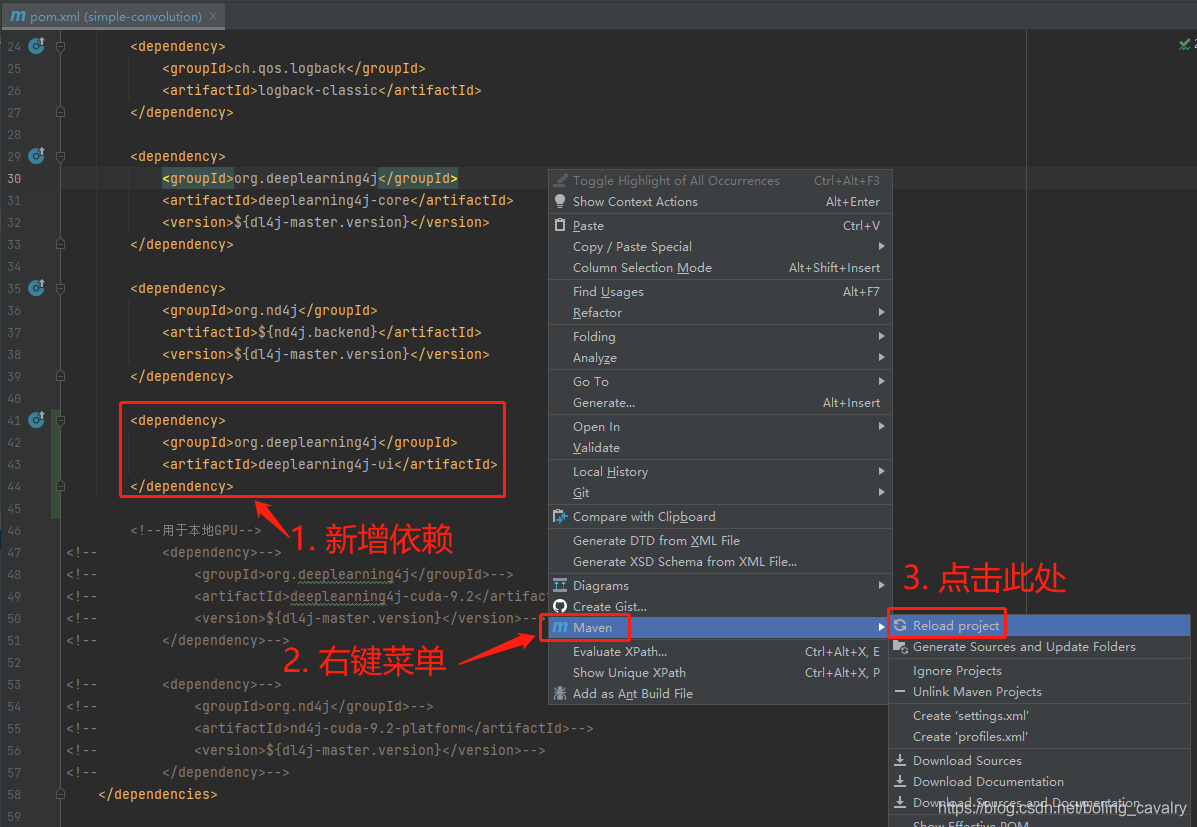

• 如果您在用的是IDEA，建議執行下圖中的操作，確保配置立即生效：

增加圖形化相關代碼

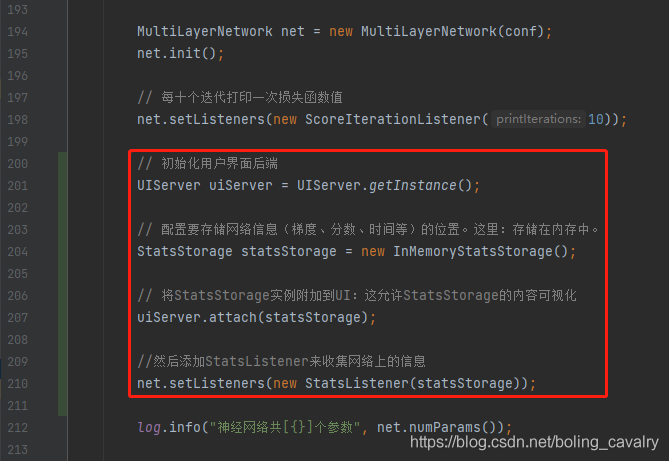

• 圖形化相關的代碼很少，只有寥寥幾句，寫在MultiLayerNetwork實體初始化之后的位置即可，如下圖紅框所示：

• 上圖紅框中的代碼在此，方便您使用：

// 初始化用戶界面后端
UIServer uiServer = UIServer.getInstance();

// 配置要存盤網路資訊（梯度、分數、時間等）的位置，這里：存盤在記憶體中，
StatsStorage statsStorage = new InMemoryStatsStorage();

// 將StatsStorage實體附加到UI：這允許StatsStorage的內容可視化
uiServer.attach(statsStorage);

//然后添加StatsListener來收集網路上的資訊
net.setListeners(new StatsListener(statsStorage));

• 最后，為了避免行程過早結束導致無法繼續查看圖形化資訊，在main方法的末尾動一點手腳，如等待輸入或者延時，我這里加了個延時：

Thread.sleep(Integer.MAX_VALUE);

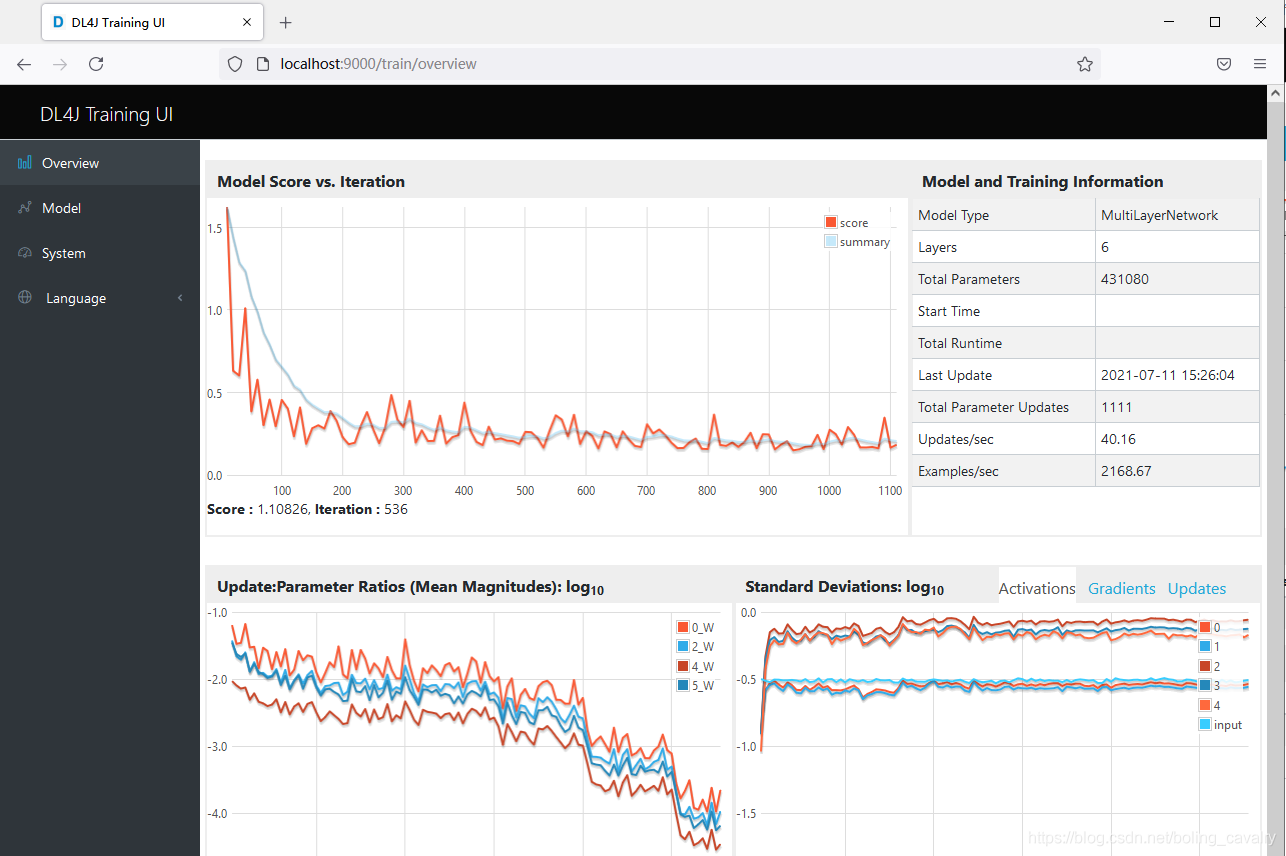

• 至此編碼完成，運行起來，在瀏覽器輸入http://localhost:9000，效果如下圖：

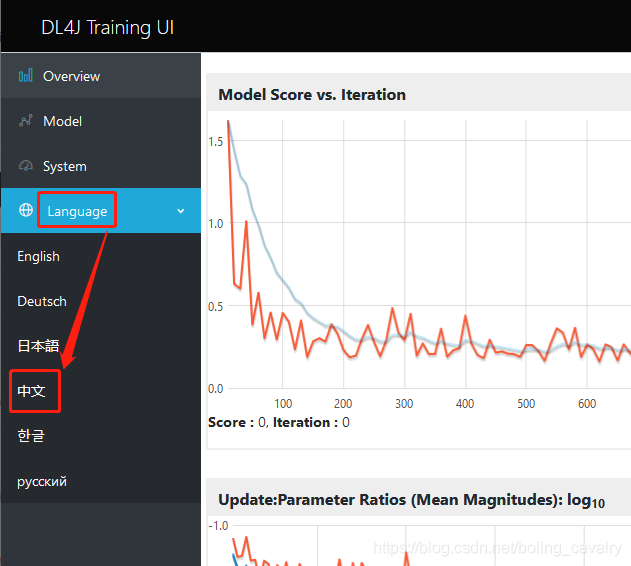

• 還可以將頁面語言換成中文，如下圖：

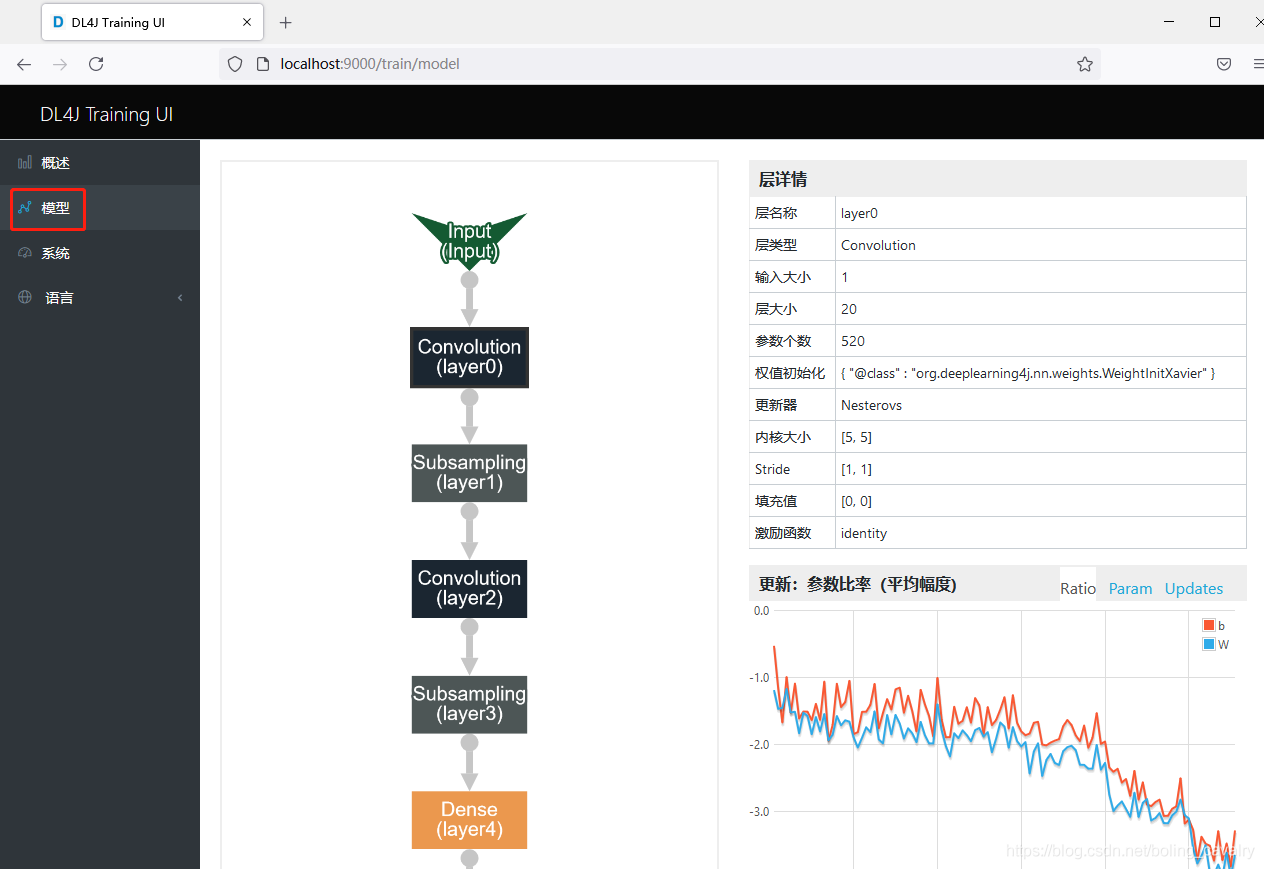

• 點擊下圖紅框中的選單，還可以看到神經網路每一層的詳情：

• 基本功能已經完成，接下來看看持久化問題

持久化存盤頁面展示的內容

• 前面的圖形化功能有個明顯的問題：一旦行程結束，web服務也就結束了，下次再啟動，頁面上展示的也是最新一次訓練的資料，如果想保存頁面上展現的內容以便后面再回放，應該如何做呢？接下來一起操作，改成可以持久化存盤的

• 找到這一行代碼：

StatsStorage statsStorage = new InMemoryStatsStorage();

• 把上面那行代碼洗掉，換成下面這行，File物件的入參是資料存盤位置，請按照您電腦的實際情況修改：

StatsStorage statsStorage = new FileStatsStorage(new File("E:\\temp\\202107\\11", "ui-stats.dl4j"));

• 把下面這行代碼也洗掉，這樣訓練完成后行程會立即結束：

Thread.sleep(Integer.MAX_VALUE);

• 現在運行代碼執行一次訓練，完成后，在E:\temp\202107\11目錄發現生成了名為ui-stats.dl4j的檔案：

• 上圖看起來已經把資料保存硬碟，接下來試試能不能再次讀取到，在simple-convolution工程中新增Test.java，代碼如下所示，寥寥幾行，全是前面那點東西：

package com.bolingcavalry.convolution;

import org.deeplearning4j.api.storage.StatsStorage;
import org.deeplearning4j.ui.api.UIServer;
import org.deeplearning4j.ui.storage.FileStatsStorage;
import java.io.File;

public class Test {
    public static void main(String[] args) throws Exception {
        UIServer uiServer = UIServer.getInstance();
        StatsStorage statsStorage = new FileStatsStorage(new File("E:\\temp\\202107\\11", "ui-stats.dl4j"));
        // 將StatsStorage實體附加到UI：這允許StatsStorage的內容可視化
        uiServer.attach(statsStorage);
        Thread.sleep(99999);
    }
}

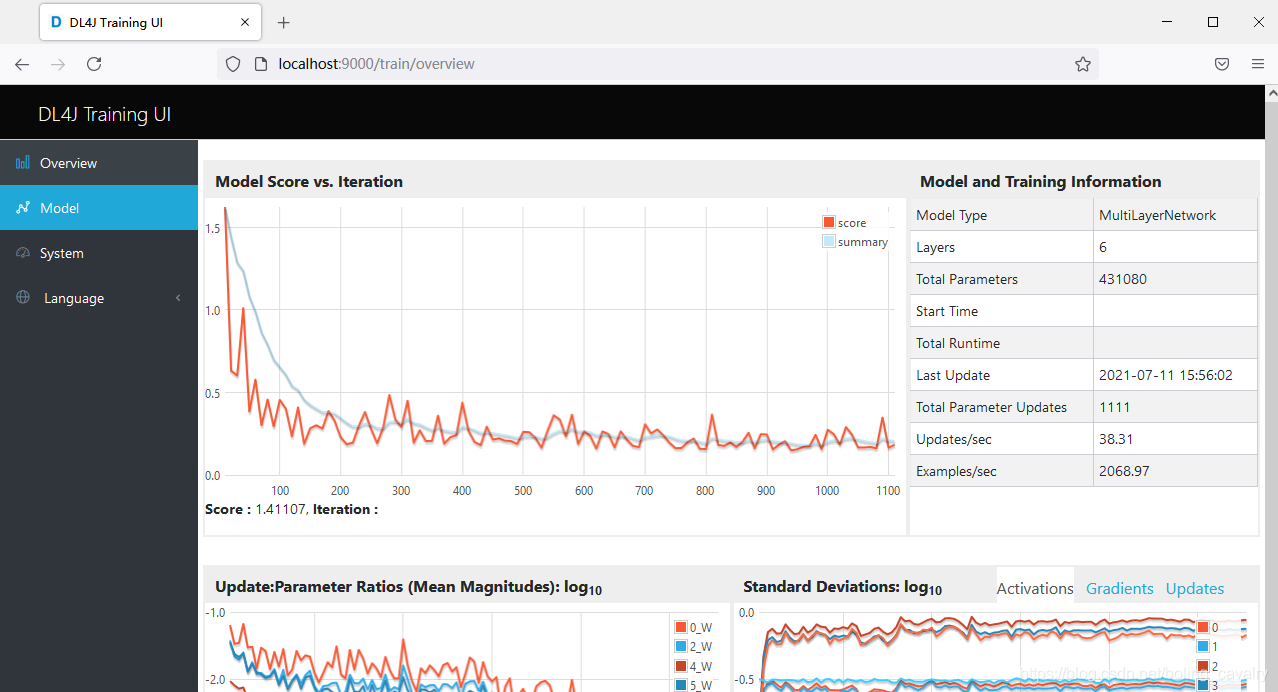

• 再次打開瀏覽器訪問http://localhost:9000，曾經的資料再現：

• 聰明的您看了上面的Test.java代碼，一定會對欣宸投來鄙視的眼光，就這水平？請容我解釋一下，這里只是演示如何加載和展示資料，所以寫的過于簡陋，您可以將此代碼段放在常用的web應用中，如SpringBoot，這樣就能按需要加載和查看了

• 解決了存儲問題，咱們再來看看web埠如何調整，因為埠沖突，或者一些埠管理，都有調整埠的需求，而不能固定在9000

關于圖細化服務的web埠

• 圖細化服務是通過瀏覽器訪問的，默認埠為9000，如果您想改變埠，例如改為9001，該如何操作呢？

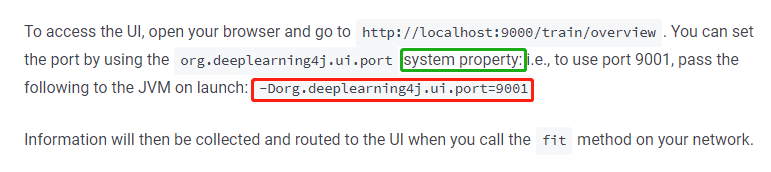

• 先看官方怎么說，如下圖紅框，地址：https://deeplearning4j.konduit.ai/tuning-and-training/visualization

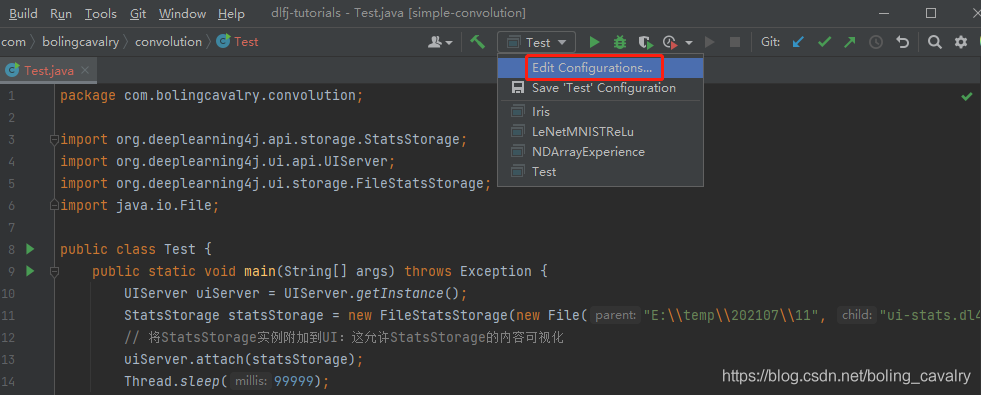

• 聽官方的，配置啟動引數，操作如下圖：

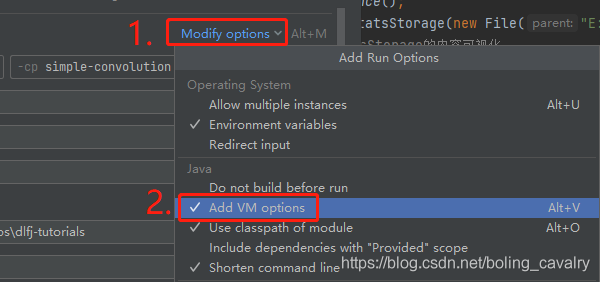

• 確保下圖紅框2中的選單被選中：

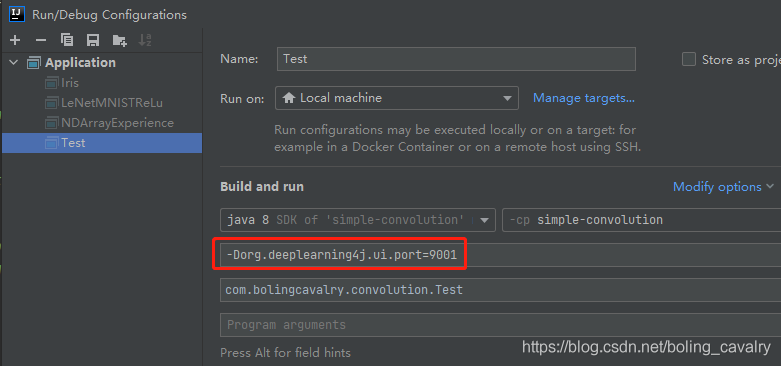

• 在下圖紅框位置（VM options位置）填入官方推薦的內容，將埠指定為9001：

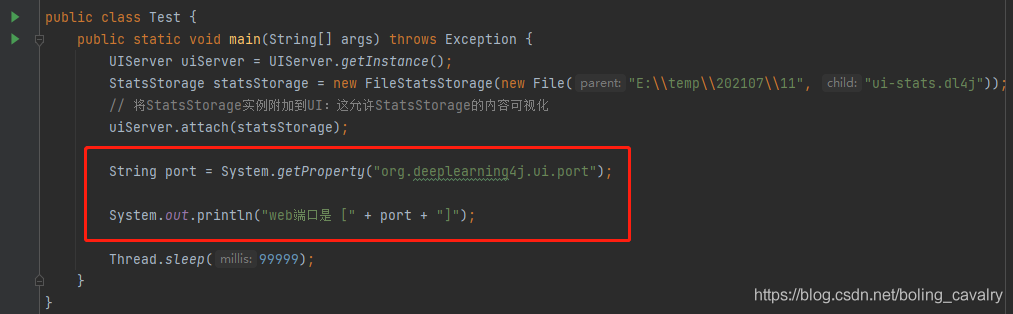

• 怕自己設定的引數有問題，我添加了下圖紅框中的兩行代碼，將引數列印出來：

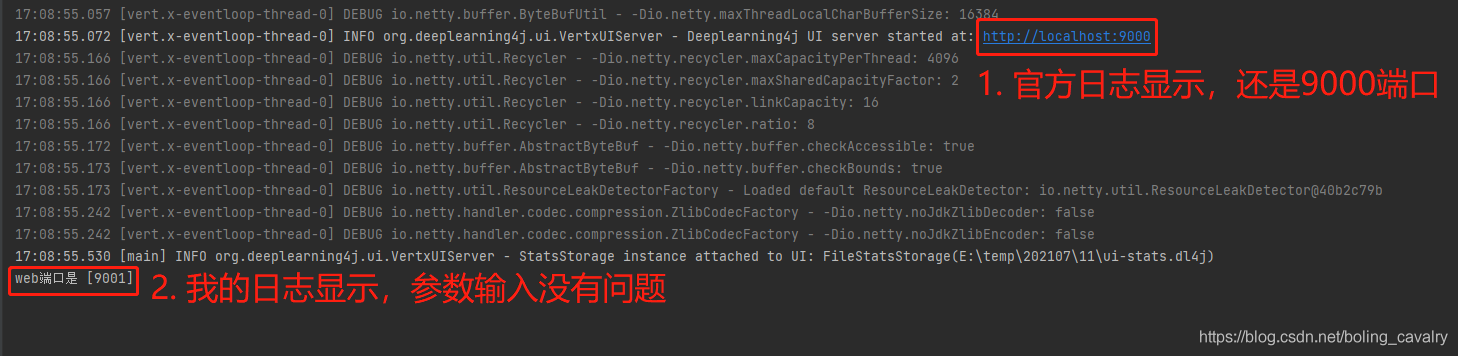

• 再次運行Test.java，如下圖，紅框2證明我按照官方建議輸入的引數是沒有問題的，但是紅框1顯示服務還在監聽9000埠：

• 去瀏覽器上試試，發現確實如此：9000埠服務正常，9001埠無法訪問

• 這就郁悶了，我的操作有問題嗎？若是有問題，System.getProperty("org.deeplearning4j.ui.port")的輸出是9001又怎么解釋？

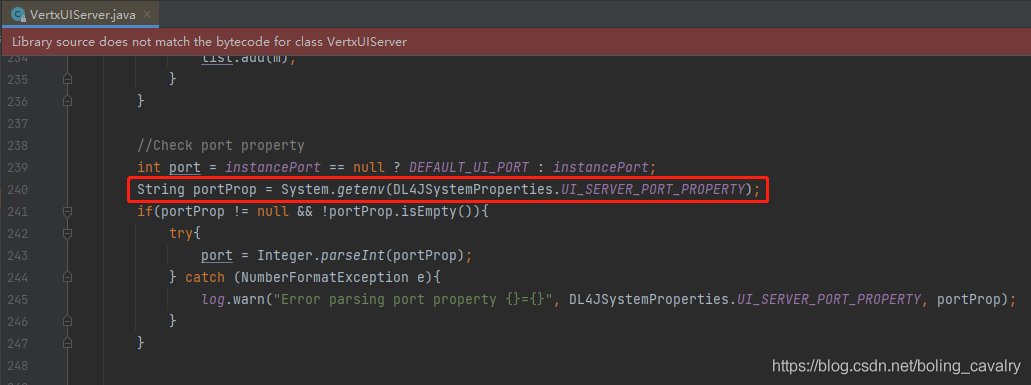

• 還是去看下原始碼吧，很容易就查到了設定埠值的代碼，在VertxUIServer類中，如下圖紅框所示，真像大白了！獲取埠的代碼是System.getenv，這是獲取環境變數的方法，不能用前面那種方式去設定：

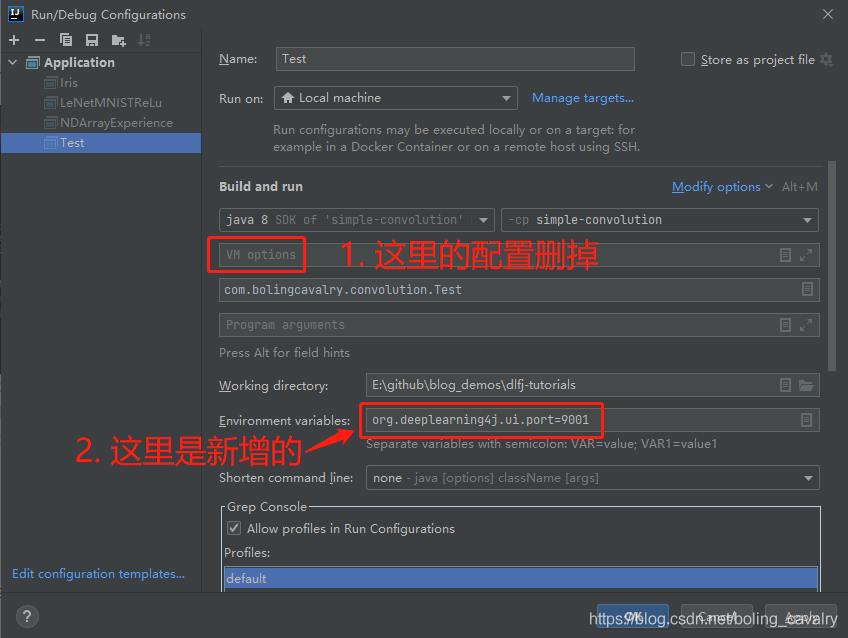

• 既然原始碼中是用System.getenv方法獲取引數的，那咱們就按斬訓境變數的方法來輸入吧，如下圖所示，將之前的配置洗掉，再在紅框2位置輸入引數，注意引數的最前面不需要-D：

• 改好后，再起運行Test.java，如下圖，紅框1顯示web服務監聽埠已經變成了9001，紅框2中的值為null，這也正常，因為最初的system property引數已經洗掉了

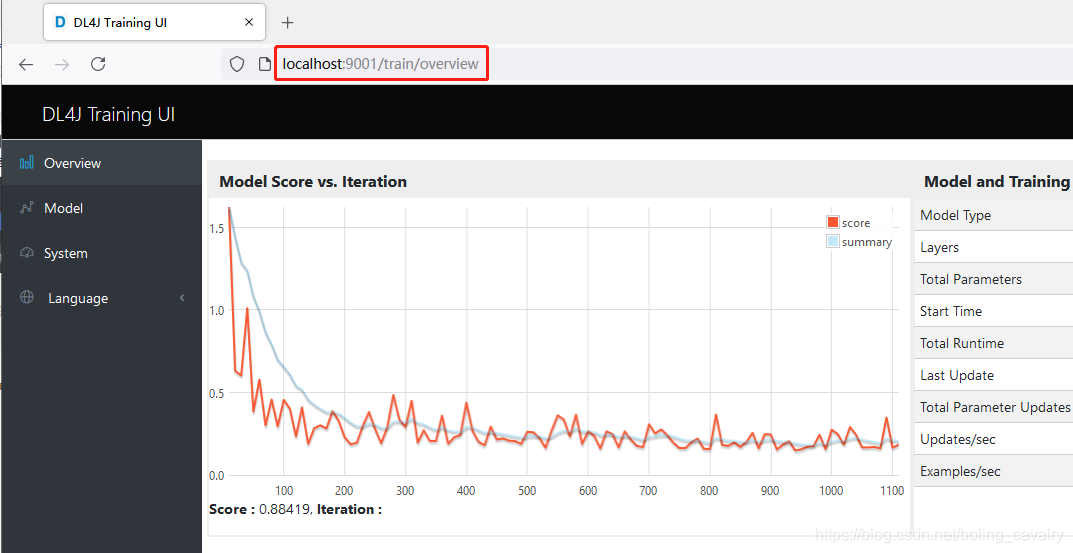

• 瀏覽器訪問http://localhost:9001試試，可以正常訪問了：

• 所以，最終通過修改環境變數，咱們成功的修改了web埠，此刻再回想一下，官方提到的system property和-Dorg.deeplearning4j.ui.port=9001是怎么回事呢，事實證明這樣改是沒用的...

• 我覺得，應該是欣宸才疏學淺不了解真像，聰明的您如果發現了問題原因，麻煩您在文章評論者指點一二，謝謝啦，

• 至此，圖形化展示訓練程序的實戰就完成了，希望本文能給您提供一些參考，幫您順利搭建圖形化環境，以更好的觀察和調整訓練引數、優化網路
