0. 前言

在計算機視覺領域，輪廓通常指影像中物件邊界的一系列點，因此，輪廓通常描述了物件邊界的關鍵資訊，包含了有關物件形狀的主要資訊，該資訊可用于形狀分析與物件檢測和識別，我們已經在《OpenCV輪廓檢測》中介紹了如何檢測和繪制輪廓，在本文中，我們將繼續學習如何利用獲取到的輪廓，進行形狀分析以及物件檢測和識別，

1. 輪廓繪制

在《OpenCV輪廓檢測》中，我們介紹了如何從影像矩計算獲取輪廓屬性(例如，質心，面積，圓度或偏心等)，除此之外，OpenCV 還提供了一些其他用于進一步描述輪廓的函式，
cv2.boundingRect() 回傳包含輪廓所有點的最小邊界矩形：

x, y, w, h = cv2.boundingRect(contours[0])

cv2.minAreaRect() 回傳包含輪廓所有點的最小旋轉(如有必要)矩形：

rotated_rect = cv2.minAreaRect(contours[0])

為了提取旋轉矩形的四個點，可以使用 cv2.boxPoints() 函式，回傳旋轉矩形的四個頂點：

box = cv2.boxPoints(rotated_rect)

cv2.minEnclosingCircle() 回傳包含輪廓所有點的最小圓(該函式回傳圓心和半徑)：

(x, y), radius = cv2.minEnclosingCircle(contours[0])

cv2.fitEllipse() 回傳包含輪廓所有點的橢圓(具有最小平方誤差)：

ellipse = cv2.fitEllipse(contours[0])

cv2.approxPolyDP() 基于給定精度回傳給定輪廓的輪廓近似，此函式使用 Douglas-Peucker 演算法：

approx = cv2.approxPolyDP(contours[0], epsilon, True)

其中，epsilon 引數用于確定精度，確定原始曲線之間的最大距離及其近似，因此，由此產生的輪廓是類似于給定的輪廓的壓縮輪廓，
接下來，我們使用與輪廓相關的 OpenCV 函式計算給定輪廓的外端點，在具體講解代碼時，首先看下結果影像，以更好的理解上述函式：

首先撰寫 extreme_points() 用于計算定義給定輪廓的四個外端點：

def extreme_points(contour):
    """檢測輪廓的極值點"""

    extreme_left = tuple(contour[contour[:, :, 0].argmin()][0])
    extreme_right = tuple(contour[contour[:, :, 0].argmax()][0])
    extreme_top = tuple(contour[contour[:, :, 1].argmin()][0])
    extreme_bottom = tuple(contour[contour[:, :, 1].argmax()][0])

    return extreme_left, extreme_right, extreme_top, extreme_bottom

np.argmin() 沿軸回傳最小值的索引，在多個出現最小值的情況下回傳第一次出現的索引；而 np.argmax() 回傳最大值的索引，一旦索引 index 計算完畢，就可以利用索引獲取陣列的相應元素(例如，contour[index]——[[40 320]] )，如果要訪問第一個元素，則使用 contour[index][0]——[40 320]；最后，我們將其轉換為元組：tuple(contour[index][0]——(40,320)，用以繪制輪廓點，

def array_to_tuple(arr):
    """將串列轉換為元組"""
    return tuple(arr.reshape(1, -1)[0])

def draw_contour_points(img, cnts, color):
    """繪制所有檢測到的輪廓點"""
    for cnt in cnts:
        squeeze = np.squeeze(cnt)
        for p in squeeze:
            pp = array_to_tuple(p)
            cv2.circle(img, pp, 10, color, -1)
    return img

def draw_contour_outline(img, cnts, color, thickness=1):
    """繪制所有輪廓"""
    for cnt in cnts:
        cv2.drawContours(img, [cnt], 0, color, thickness)

def show_img_with_matplotlib(color_img, title, pos):
    """影像可視化"""
    img_RGB = color_img[:, :, ::-1]

    ax = plt.subplot(2, 3, pos)
    plt.imshow(img_RGB)
    plt.title(title, fontsize=8)
    plt.axis('off')

# 加載影像并轉換為灰度影像
image = cv2.imread("example.png")
gray_image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# 閾值處理轉化為二值影像
ret, thresh = cv2.threshold(gray_image, 60, 255, cv2.THRESH_BINARY)

# 利用二值影像檢測影像中的輪廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)

# 顯示檢測到的輪廓數
print("detected contours: '{}' ".format(len(contours)))
# 創建原始影像的副本以執行可視化
boundingRect_image = image.copy()
minAreaRect_image = image.copy()
fitEllipse_image = image.copy()
minEnclosingCircle_image = image.copy()
approxPolyDP_image = image.copy()

# 1. cv2.boundingRect()
x, y, w, h = cv2.boundingRect(contours[0])
cv2.rectangle(boundingRect_image, (x, y), (x + w, y + h), (0, 255, 0), 5)

# 2. cv2.minAreaRect()
rotated_rect = cv2.minAreaRect(contours[0])
box = cv2.boxPoints(rotated_rect)
box = np.int0(box)
cv2.polylines(minAreaRect_image, [box], True, (0, 0, 255), 5)

# 3. cv2.minEnclosingCircle()
(x, y), radius = cv2.minEnclosingCircle(contours[0])
center = (int(x), int(y))
radius = int(radius)
cv2.circle(minEnclosingCircle_image, center, radius, (255, 0, 0), 5)

# 4. cv2.fitEllipse()
ellipse = cv2.fitEllipse(contours[0])
cv2.ellipse(fitEllipse_image, ellipse, (0, 255, 255), 5)

# 5. cv2.approxPolyDP()
epsilon = 0.01 * cv2.arcLength(contours[0], True)
approx = cv2.approxPolyDP(contours[0], epsilon, True)
draw_contour_outline(approxPolyDP_image, [approx], (255, 255, 0), 5)
draw_contour_points(approxPolyDP_image, [approx], (255, 0, 255))

# 檢測輪廓的極值點
left, right, top, bottom = extreme_points(contours[0])
cv2.circle(image, left, 20, (255, 0, 0), -1)
cv2.circle(image, right, 20, (0, 255, 0), -1)
cv2.circle(image, top, 20, (0, 255, 255), -1)
cv2.circle(image, bottom, 20, (0, 0, 255), -1)

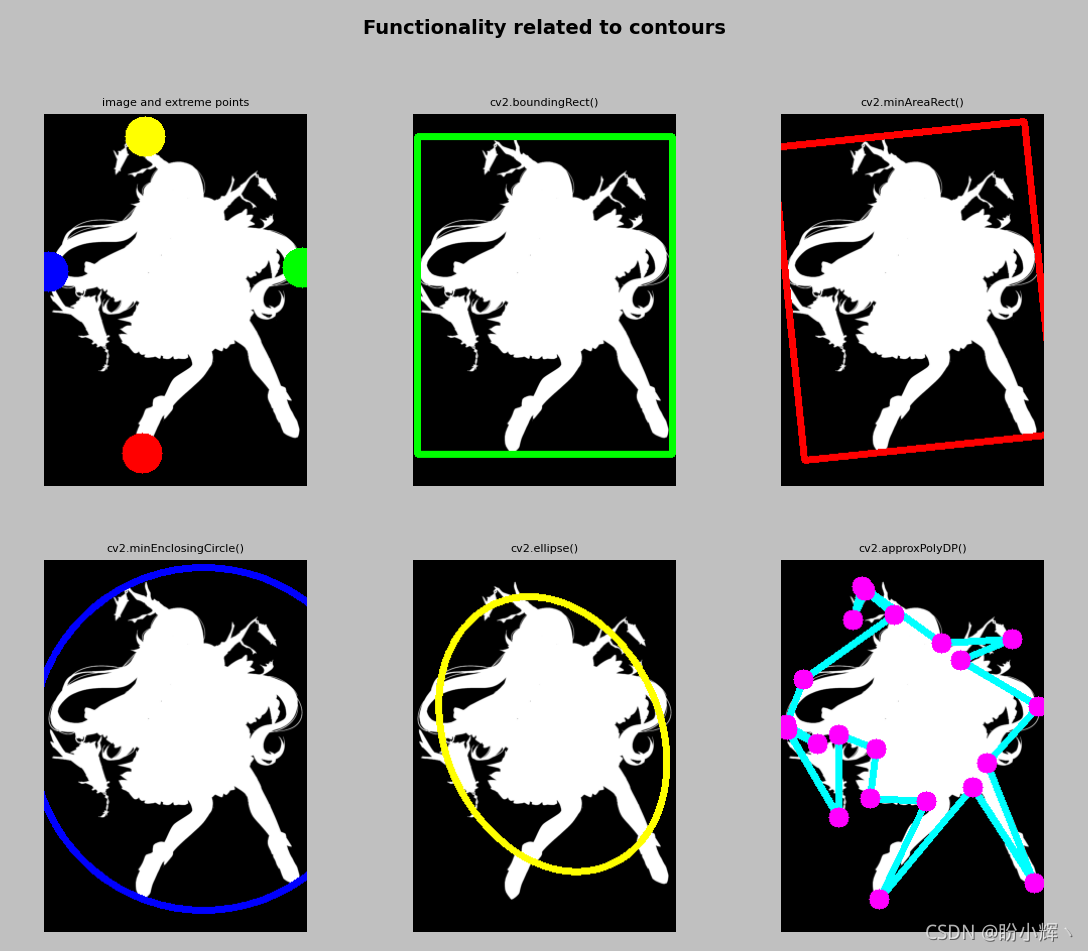

# 可視化
show_img_with_matplotlib(image, "image and extreme points", 1)
show_img_with_matplotlib(boundingRect_image, "cv2.boundingRect()", 2)
show_img_with_matplotlib(minAreaRect_image, "cv2.minAreaRect()", 3)
show_img_with_matplotlib(minEnclosingCircle_image, "cv2.minEnclosingCircle()", 4)
show_img_with_matplotlib(fitEllipse_image, "cv2.ellipse()", 5)
show_img_with_matplotlib(approxPolyDP_image, "cv2.approxPolyDP()", 6)
plt.show()

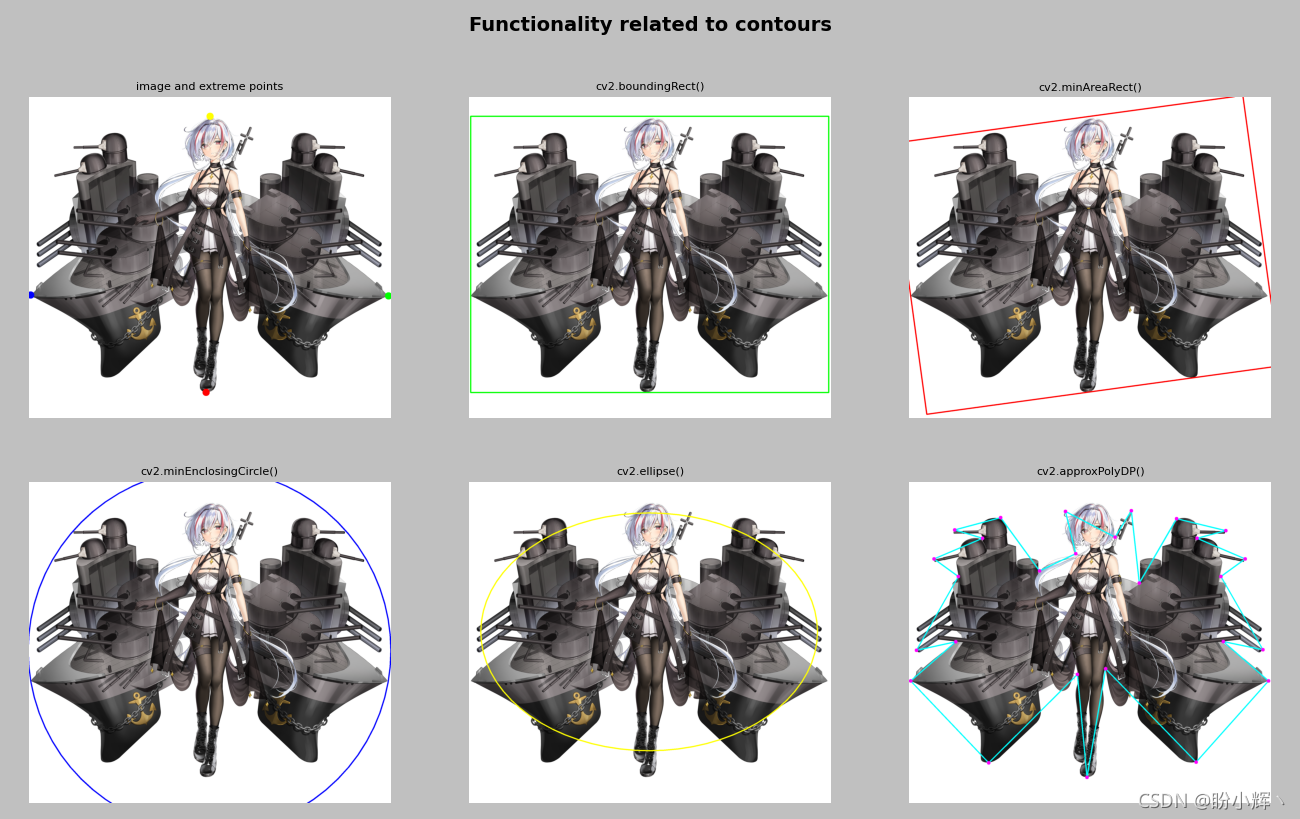

我們還可以測驗在其他影像上的效果：

2. 輪廓篩選

如果想要計算檢測到的輪廓的大小，可以使用基于影像矩的方法或使用 OpenCV 函式 cv2.contourArea() 來計算檢測到的輪廓的大小，接下來，讓我們將根據每個檢測到的輪廓大小對其進行排序，在實踐中，某些小的輪廓可能是噪聲導致的，可能需要對輪廓進行篩選，
我們首先在畫布上繪制不同半徑的圓，用于后續檢測：

# 畫布
image = np.ones((300,700,3), dtype='uint8')
# 繪制不同半徑的圓
cv2.circle(image, (20, 20), 8, (64, 128, 0), -1)
cv2.circle(image, (60, 80), 25, (128, 255, 64), -1)
cv2.circle(image, (100, 180), 50, (64, 255, 64), -1)
cv2.circle(image, (200, 250), 45, (255, 128, 64), -1)
cv2.circle(image, (300, 250), 30, (35, 128, 35), -1)
cv2.circle(image, (380, 100), 15, (125, 255, 125), -1)
cv2.circle(image, (600, 210), 55, (125, 125, 255), -1)
cv2.circle(image, (450, 150), 60, (0, 255, 125), -1)
cv2.circle(image, (330, 180), 20, (255, 125, 0), -1)
cv2.circle(image, (500, 60), 35, (125, 255, 0), -1)
cv2.circle(image, (200, 80), 65, (125, 64, 125), -1)
cv2.circle(image, (620, 80), 48, (255, 200, 128), -1)
cv2.circle(image, (400, 260), 28, (255, 255, 0), -1)

接下來，檢測圖中輪廓：

gray_image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
# 閾值處理
ret, thresh = cv2.threshold(gray_image, 50, 255, cv2.THRESH_BINARY)
# 檢測輪廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)
# 列印檢測到的輪廓數
print("detected contours: '{}' ".format(len(contours)))

根據每個檢測到的輪廓大小進行排序：

def sort_contours_size(cnts):
    """根據大小對輪廓進行排序"""

    cnts_sizes = [cv2.contourArea(contour) for contour in cnts]
    (cnts_sizes, cnts) = zip(*sorted(zip(cnts_sizes, cnts)))
    return cnts_sizes, cnts

(contour_sizes, contours) = sort_contours_size(contours)

最后進行可視化：

for i, (size, contour) in enumerate(zip(contour_sizes, contours)):
    # 計算輪廓的矩
    M = cv2.moments(contour)
    # 質心
    cX = int(M['m10'] / M['m00'])
    cY = int(M['m01'] / M['m00'])
    # get_position_to_draw() 函式與上例相同
    (x, y) = get_position_to_draw(str(i + 1), (cX, cY), cv2.FONT_HERSHEY_SIMPLEX, 2, 5)

    # 將排序結果置于形狀的質心
    cv2.putText(image, str(i + 1), (x, y), cv2.FONT_HERSHEY_SIMPLEX, 2, (255, 255, 255), 5)
# show_img_with_matplotlib() 函式與上例相同
show_img_with_matplotlib(image, 'image', 1)
show_img_with_matplotlib(image, "result", 2)

plt.show()

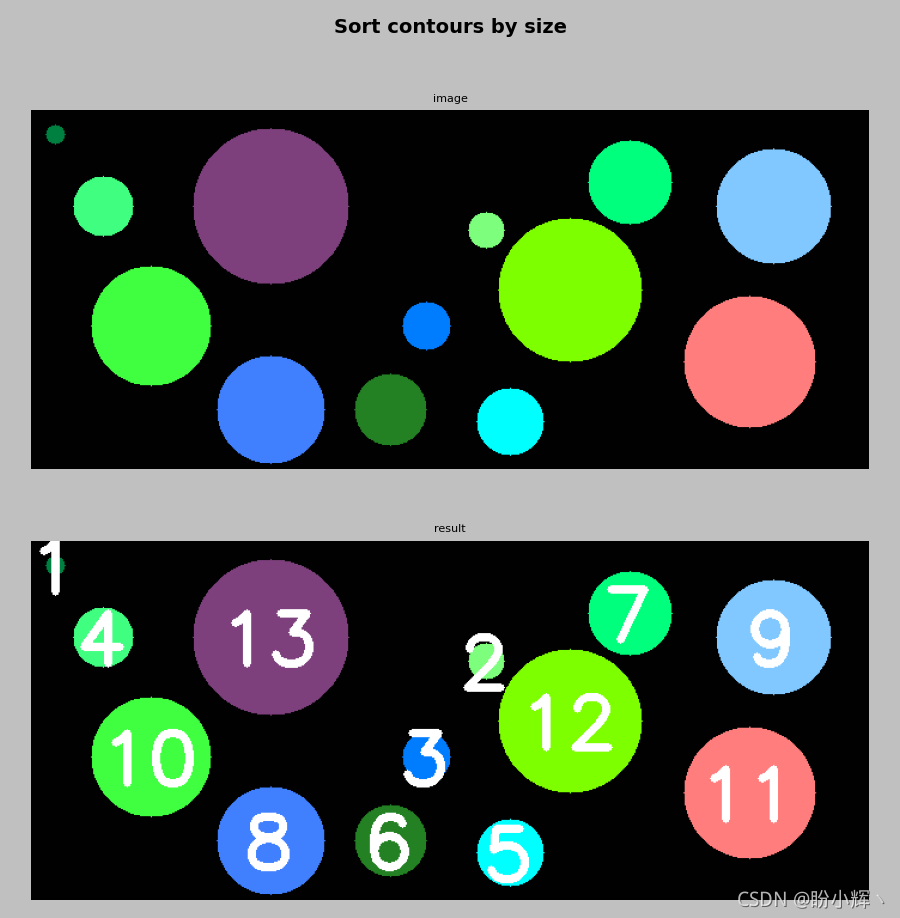

程式運行結果如下所示：

3. 輪廓識別

我們之前已經介紹了 cv2.approxPolyDP()，它可以使用 Douglas Peucker 演算法用較少的點來使一個輪廓逼近檢測的輪廓，此函式中的一個關鍵引數是 epsilon，其用于設定近似精度，我們使用 cv2.approxPolyDP()，以便根據被抽取的輪廓中的檢測到頂點的數量識別輪廓(例如，三角形，方形，矩形，五角形或六角形)，為了減少點數，給定某個輪廓，我們首先計算輪廓的邊( perimeter )，基于邊，建立 epsilon 引數， epsilon 引數計算如下：

epsilon = 0.03 * perimeter

如果該常數變大(例如，從 0.03 變為 0.1 )，則 epsilon 引數也會更大，近似精度將減小，這導致具有較少點的輪廓，并且導致頂點的缺失，對輪廓的識別也將不正確，因為它基于檢測到的頂點的數量；另一方面，如果該常數較小(例如，從0.03 變為 0.001)，則 epsilon 引數也將變小，因此，近似精度將增加，將產生具有更多點的近似輪廓，對輪廓的識別同樣會出現錯誤，因為獲得了虛假頂點，

# 構建測驗影像
image = np.ones((300,700,3), dtype='uint8')
cv2.circle(image, (100, 80), 65, (64, 128, 0), -1)
pts = np.array([[300, 10], [400, 150], [200, 150]], np.int32)
pts = pts.reshape((-1, 1, 2))
cv2.fillPoly(image, [pts], (64, 255, 64))
cv2.rectangle(image, (450, 20),(650, 150),(125, 125, 255),-1)
cv2.rectangle(image, (50, 180),(150, 280),(255, 125, 0),-1)
pts = np.array([[365, 220], [320, 282], [247, 258], [247, 182], [320, 158]], np.int32)
pts = pts.reshape((-1, 1, 2))
cv2.fillPoly(image, [pts], (125, 64, 125))
pts = np.array([[645, 220], [613, 276], [548, 276], [515, 220], [547, 164],[612, 164]], np.int32)
pts = pts.reshape((-1, 1, 2))
cv2.fillPoly(image, [pts], (255, 255, 0))

gray_image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

ret, thresh = cv2.threshold(gray_image, 50, 255, cv2.THRESH_BINARY)
# 輪廓檢測
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)

image_contours = image.copy()
image_recognition_shapes = image.copy()

# 繪制所有檢測的輪廓
draw_contour_outline(image_contours, contours, (255, 255, 255), 4)

def detect_shape(contour):
    """形狀識別"""
    # 計算輪廓的周長
    perimeter = cv2.arcLength(contour, True)
    contour_approx = cv2.approxPolyDP(contour, 0.03 * perimeter, True)
    if len(contour_approx) == 3:
        detected_shape = 'triangle'
    elif len(contour_approx) == 4:
        x, y, width, height = cv2.boundingRect(contour_approx)
        aspect_ratio = float(width) / height
        if 0.90 < aspect_ratio < 1.10:
            detected_shape = "square"
        else:
            detected_shape = "rectangle"
    elif len(contour_approx) == 5:
        detected_shape = "pentagon"
    elif len(contour_approx) == 6:
        detected_shape = "hexagon"
    else:
        detected_shape = "circle"
    return detected_shape, contour_approx

for contour in contours:
    # 計算輪廓的矩
    M = cv2.moments(contour)
    # 計算輪廓的質心
    cX = int(M['m10'] / M['m00'])
    cY = int(M['m01'] / M['m00'])
    # 識別輪廓形狀
    shape, vertices = detect_shape(contour)
    # 繪制輪廓
    draw_contour_points(image_contours, [vertices], (255, 255, 255))
    # 將形狀的名稱置于形狀的質心
    (x, y) = get_position_to_draw(shape, (cX, cY), cv2.FONT_HERSHEY_SIMPLEX, 1.6, 3)
    cv2.putText(image_recognition_shapes, shape, (x+35, y), cv2.FONT_HERSHEY_SIMPLEX, 1, (255, 255, 255), 3)

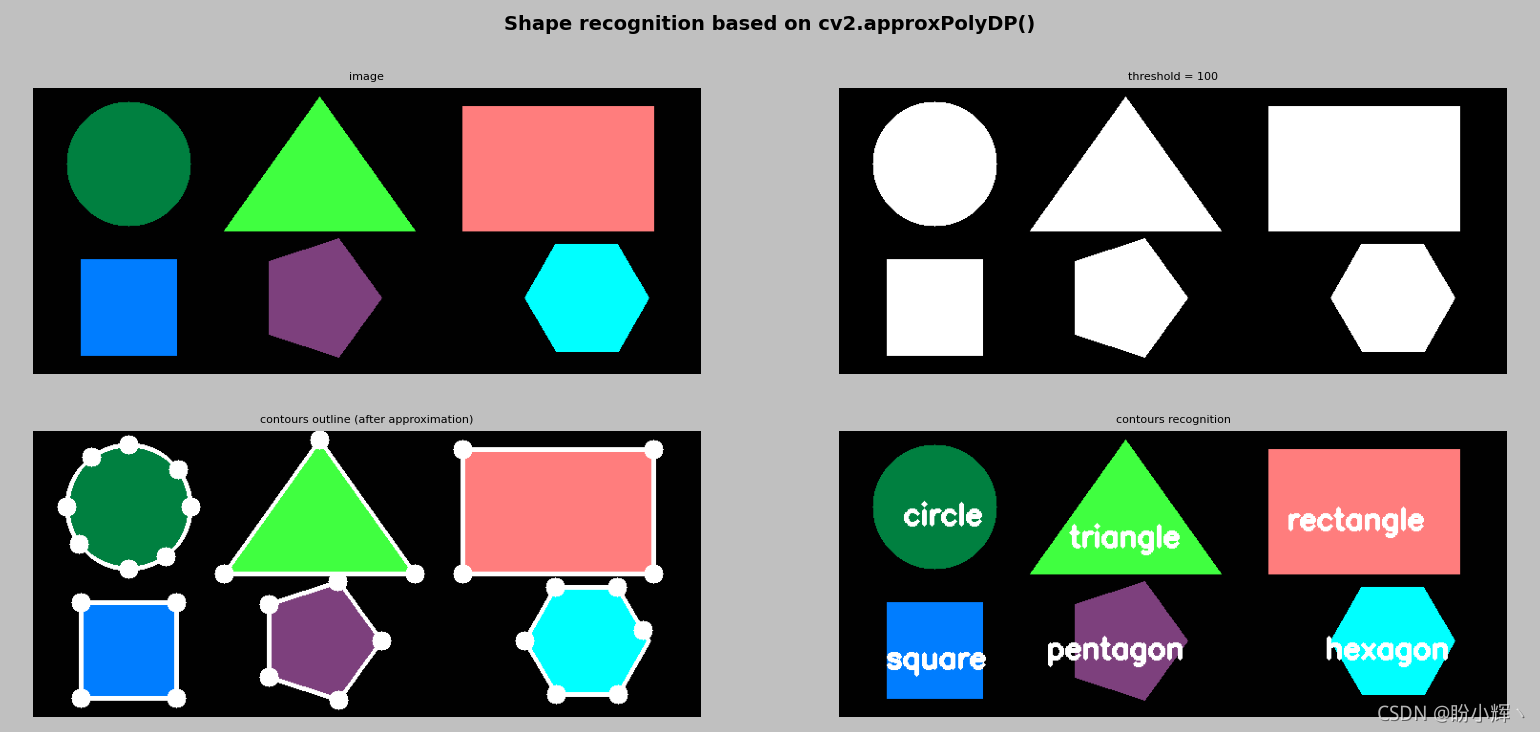

# 可視化
show_img_with_matplotlib(image, "image", 1)
show_img_with_matplotlib(cv2.cvtColor(thresh, cv2.COLOR_GRAY2BGR), "threshold = 100", 2)
show_img_with_matplotlib(image_contours, "contours outline (after approximation)", 3)
show_img_with_matplotlib(image_recognition_shapes, "contours recognition", 4)
plt.show()

4. 輪廓匹配

Hu 矩不變性可用于物件匹配和識別，我們將介紹如何基于 Hu 矩不變性的匹配輪廓，OpenCV 提供 cv2.matchShapes()函式可用于比較兩個輪廓，其包含三種匹配演算法，包括 cv2.CONTOURS_MATCH_I1，cv2.CONTOURS_MATCH_I2 和 cv2.CONTOURS_MATCH_I3，這些演算法都使用Hu矩不變性，
如果 A 表示第一個物件，B 表示第二個物件，則使用以下公式計算匹配性：
m i A = s i g n ( h i A ) ? l o g h i A m i B = s i g n ( h i B ) ? l o g h i B \begin{aligned} m_i^A&=sign(h_i^A)\cdot logh_i^A \\ m_i^B&=sign(h_i^B)\cdot logh_i^B \\ \end{aligned} miA?miB??=sign(hiA?)?loghiA?=sign(hiB?)?loghiB??
其中， h i A h_i^A hiA? 和 h i B h_i^B hiB? 分別是 A 和 B 的 Hu 矩，

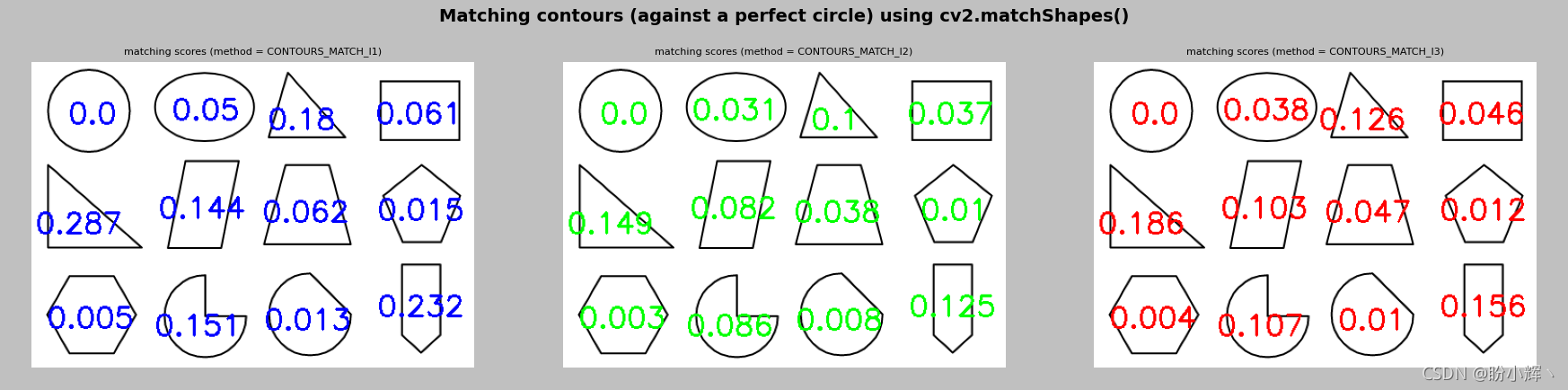

接下來，我們使用 cv2.matchShapes() 來計算輪廓與給定圓形輪廓的匹配程度，
首先，通過使用 cv2.circle() 在影像中繪制圓形作為參考影像，之后，加載繪制了不同形狀的影像，然后在上述影像中查找輪廓：

def build_circle_image():
    """繪制參考圓"""
    img = np.zeros((500, 500, 3), dtype="uint8")
    cv2.circle(img, (250, 250), 200, (255, 255, 255), 1)
    return img
# 加載影像
image = cv2.imread("example.png")
gray_image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
image_circle = build_circle_image()
gray_image_circle = cv2.cvtColor(image_circle, cv2.COLOR_BGR2GRAY)

# 二值化影像
ret, thresh = cv2.threshold(gray_image, 70, 255, cv2.THRESH_BINARY_INV)
ret, thresh_circle = cv2.threshold(gray_image_circle, 70, 255, cv2.THRESH_BINARY)

# 檢測輪廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)
contours_circle, hierarchy_2 = cv2.findContours(thresh_circle, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)

result_1 = image.copy()
result_2 = image.copy()
result_3 = image.copy()

for contour in contours:
    # 計算輪廓的矩
    M = cv2.moments(contour)

    # 計算矩的質心
    cX = int(M['m10'] / M['m00'])
    cY = int(M['m01'] / M['m00'])

    # 使用三種匹配模式將每個輪廓與圓形輪廓進行匹配
    ret_1 = cv2.matchShapes(contours_circle[0], contour, cv2.CONTOURS_MATCH_I1, 0.0)
    ret_2 = cv2.matchShapes(contours_circle[0], contour, cv2.CONTOURS_MATCH_I2, 0.0)
    ret_3 = cv2.matchShapes(contours_circle[0], contour, cv2.CONTOURS_MATCH_I3, 0.0)

    # 將獲得的分數寫在結果影像中
    (x_1, y_1) = get_position_to_draw(str(round(ret_1, 3)), (cX, cY), cv2.FONT_HERSHEY_SIMPLEX, 1.2, 3)
    (x_2, y_2) = get_position_to_draw(str(round(ret_2, 3)), (cX, cY), cv2.FONT_HERSHEY_SIMPLEX, 1.2, 3)
    (x_3, y_3) = get_position_to_draw(str(round(ret_3, 3)), (cX, cY), cv2.FONT_HERSHEY_SIMPLEX, 1.2, 3)

    cv2.putText(result_1, str(round(ret_1, 3)), (x_1+10, y_1), cv2.FONT_HERSHEY_SIMPLEX, 1, (255, 0, 0), 2)
    cv2.putText(result_2, str(round(ret_2, 3)), (x_2+10, y_2), cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 255, 0), 2)
    cv2.putText(result_3, str(round(ret_3, 3)), (x_3+10, y_3), cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 0, 255), 2)

小結

在本文中，我們學習了如何利用獲取到的輪廓，進行形狀分析以及物件檢測和識別，可以利用 cv2.boundingRect()、cv2.minAreaRect()、cv2.minEnclosingCircle()、cv2.fillEllipse() 和 cv2.approxPolyDP() 進行輪廓繪制，使用 cv2.contourArea() 計算輪廓面積，以及 cv2.matchShapes() 進行輪廓的匹配，
