JDK成長記19：ReenranctLock（2）加鎖入隊的AQS底層原理

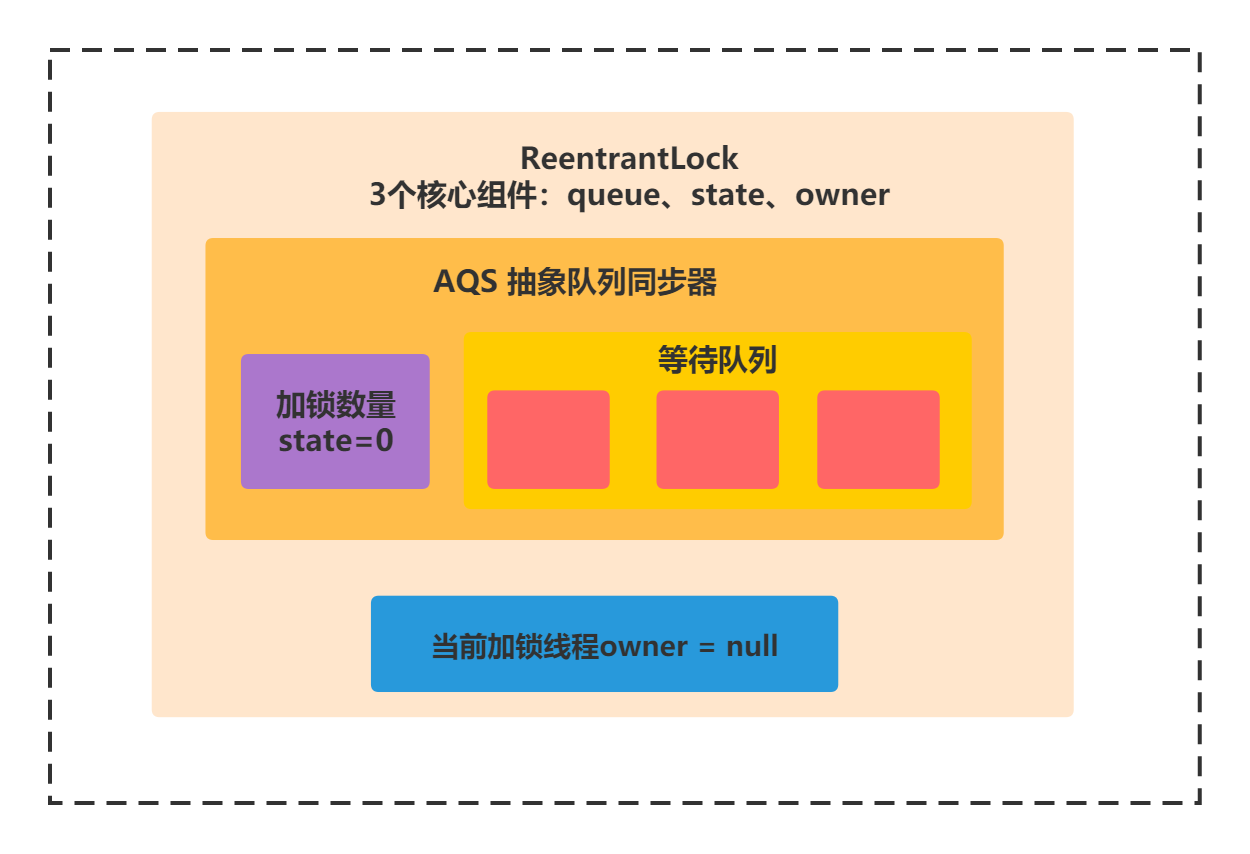

上一節，你應該學到了ReentrantLock底層基于AQS的3個小組件 state、owner、queue，并且了解了下一個執行緒1進行加鎖修改owner和state的程序，還記得么？加鎖成功后，如下圖所示的狀態：

首次加鎖的時候，只使用到了owner和state這兩個小組件，并沒有涉及到等待佇列，所以這一節，我們繼續看一下，如果有下一個執行緒—執行緒2，這個哥們過來加鎖會是如何的？

直接從JDK原始碼層面理解AQS的另一個執行緒也來加鎖的入隊邏輯

直接從JDK原始碼層面理解AQS的另一個執行緒也來加鎖的入隊邏輯

當執行緒2這個哥們進行加鎖的時候，假設執行緒1還沒有釋放鎖，也就是基于上面的圖的狀態，執行緒2進行加鎖，同樣會走到如下lock方法的代碼：

 static final class NonfairSync extends Sync {
   final void lock() {
     if (compareAndSetState(0, 1))
       setExclusiveOwnerThread(Thread.currentThread());
     else
       acquire(1);
   }


   protected final boolean tryAcquire(int acquires) {
     return nonfairTryAcquire(acquires);
   }
  }

如果執行緒2進行lock，當執行compareAndSetState(0,1)的時候，由于state此時已經是1了，肯定會CAS操作失敗，計入else邏輯，在NonFairSync的父類AQS中可以找到如下代碼：

public final void acquire(int arg) {
  if (!tryAcquire(arg) &&
    acquireQueued(addWaiter(Node.EXCLUSIVE), arg))
    selfInterrupt();
 }



// 接著又會呼叫NonFairSync實作的tryAcquire：

  protected final boolean tryAcquire(int acquires) {
    return nonfairTryAcquire(acquires);
  }



final boolean nonfairTryAcquire(int acquires) {
    final Thread current = Thread.currentThread();
    int c = getState();
    if (c == 0) {
     if (compareAndSetState(0, acquires)) {
        setExclusiveOwnerThread(current);
        return true;
      }
    }

    else if (current == getExclusiveOwnerThread()) {
      int nextc = c + acquires;
      if (nextc < 0) // overflow
        throw new Error("Maximum lock count exceeded");
      setState(nextc);
      return true;
    }
    return false;
  }

這個上面的tryAcquire方法實際呼叫了一個nonfairTryAcquire，從名字上看，叫做非公平獲取的一個方法，（后面講非公平鎖的會講到），

但是當你看過這個方法的脈絡你會發現，state是1，第一個if不滿足，owner是執行緒1，當前是執行緒2，第二個if也不滿足，結果直接回傳了false，

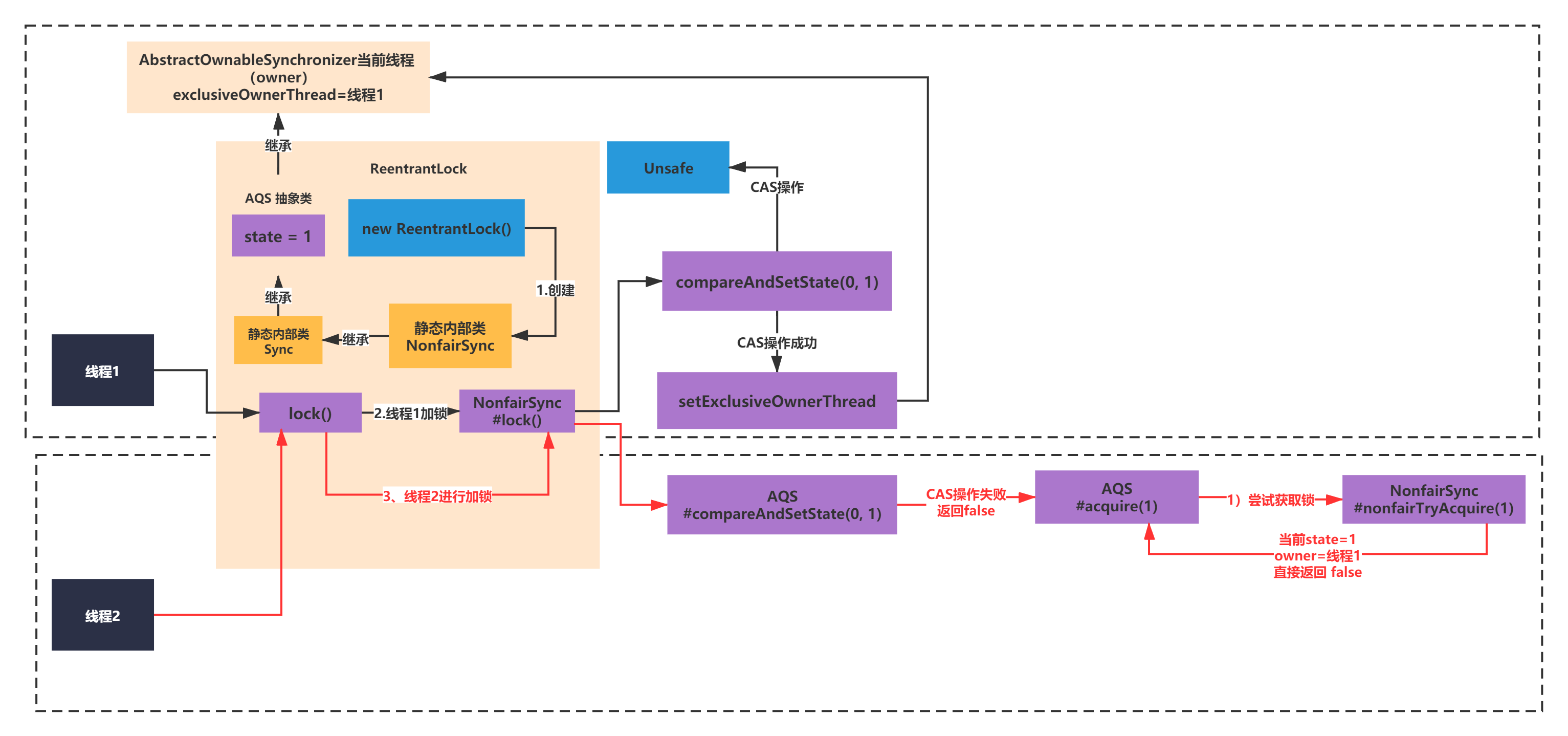

所以到這里你會發現執行緒2加鎖，截止到現在，會執行到如下圖所示步驟3所示：

接著由于tryAcquire回傳false，會進入&&后面的方法呼叫addWaiter(Node.EXCLUSIVE)，

public final void acquire(int arg) {
 if (!tryAcquire(arg) &&
   acquireQueued(addWaiter(Node.EXCLUSIVE), arg))
   selfInterrupt();
}

addWaiter從名字上，你可以連蒙帶猜下，其實這個方法的意思就是添加到等待佇列的進行等待的意思，讓我們來看下：

  private Node addWaiter(Node mode) {
   Node node = new Node(Thread.currentThread(), mode);
   // Try the fast path of enq; backup to full enq on failure
   Node pred = tail;
   if (pred != null) {
     node.prev = pred;
     if (compareAndSetTail(pred, node)) {
       pred.next = node;
       return node;
     }
   }

   enq(node);
   return node;
  }

首先傳入的是一個Node mode，就是Node.EXCLUSIVE,從名字上看就是一個獨占Node的意思，

你可以這個Node.EXCLUSIVE看下：

static final class Node {
  /** Marker to indicate a node is waiting in shared mode */
  static final Node SHARED = new Node();
  /** Marker to indicate a node is waiting in exclusive mode */
  static final Node EXCLUSIVE = null;


  /** waitStatus value to indicate thread has cancelled */
  static final int CANCELLED = 1;

  /** waitStatus value to indicate successor's thread needs unparking */
  static final int SIGNAL  = -1;

  /** waitStatus value to indicate thread is waiting on condition */
  static final int CONDITION = -2;

  /**
   * waitStatus value to indicate the next acquireShared should
   * unconditionally propagate
   */
  static final int PROPAGATE = -3;

}

果然，你可以看到Node中有一堆靜態變數，通過null，空Node、1、1、-2、-3表示一些Node的角色型別，

接著往下看addWaitder方法：

  private Node addWaiter(Node mode) {
   Node node = new Node(Thread.currentThread(), mode);
     //省略后面代碼
   return node;

  }

這個new Node又做了什么？可以看下Node的構造方法和成員變數：

volatile Node prev;

volatile Node next;

volatile int waitStatus;

volatile Thread thread;

Node nextWaiter;



Node(Thread thread, Node mode) {   // Used by addWaiter
 this.nextWaiter = mode;
 this.thread = thread;

}

除了next、prev、thread表示雙向鏈表的前后指標和對應的資料元素之外，還有兩個變數nextWaiter和waitStatus，可以從名字上猜出來，表示等待節點和等待狀態的意思，

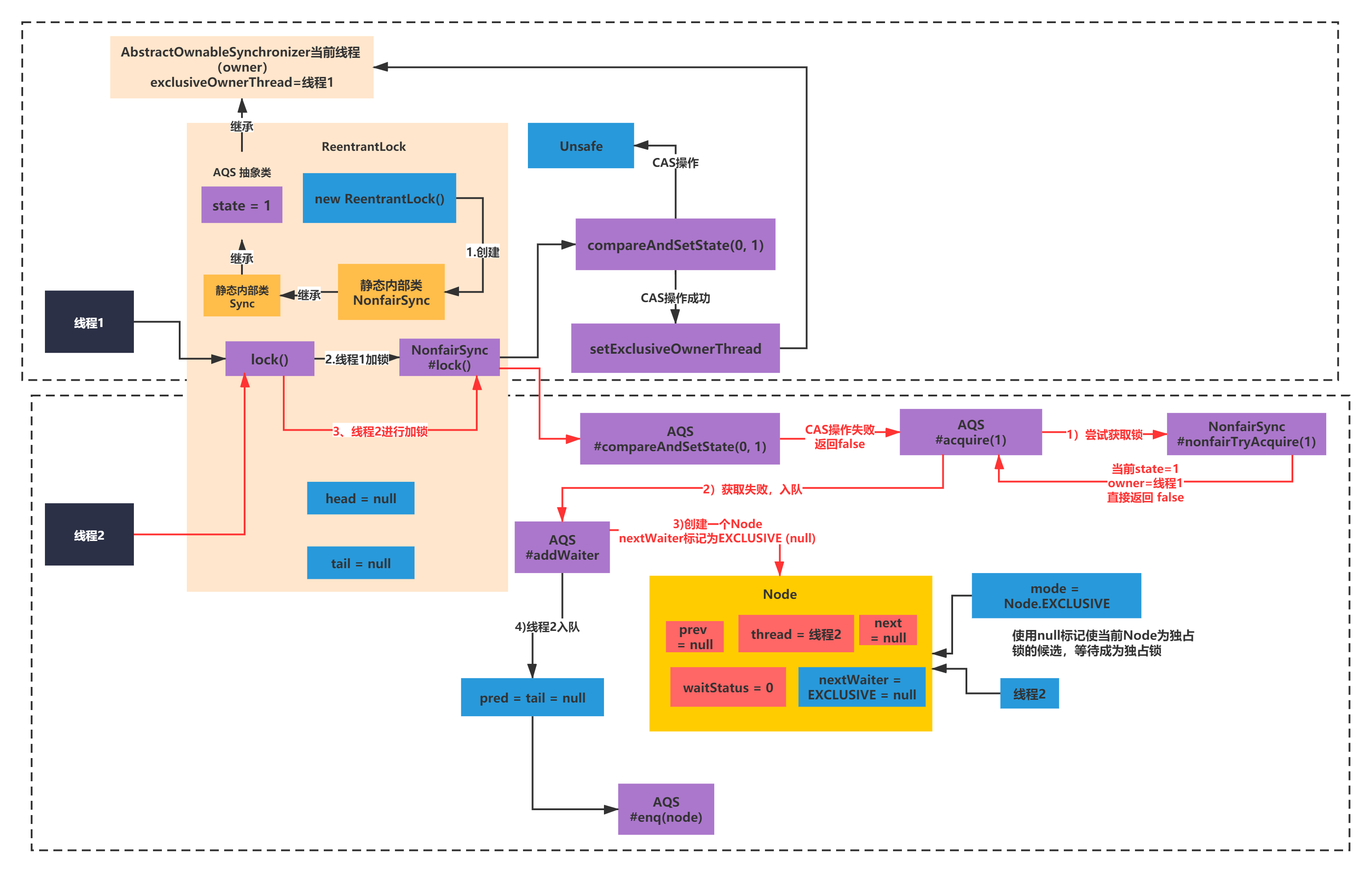

這里傳入了thread=執行緒2，mode= EXCLUSIVE = null ，其實nextWaiter這里更像是個標記，表示獨占型別的Node，或者說是執行緒2正在等待的是一個獨占鎖，創建的node如下圖所示：

接著addwaiter創建完成節點node后，繼續執行代碼pred指標指向tail，但是默認tail是null，所以直接呼叫enq(node)方法，看樣子是要進行入隊，enqueue的意思， 代碼如下：

 private Node addWaiter(Node mode) {

  Node node = new Node(Thread.currentThread(), mode);
  // Try the fast path of enq; backup to full enq on failure
  Node pred = tail;
  if (pred != null) {
    node.prev = pred;
    if (compareAndSetTail(pred, node)) {
      pred.next = node;
      return node;
    }
  }

  enq(node);
  return node;

 }

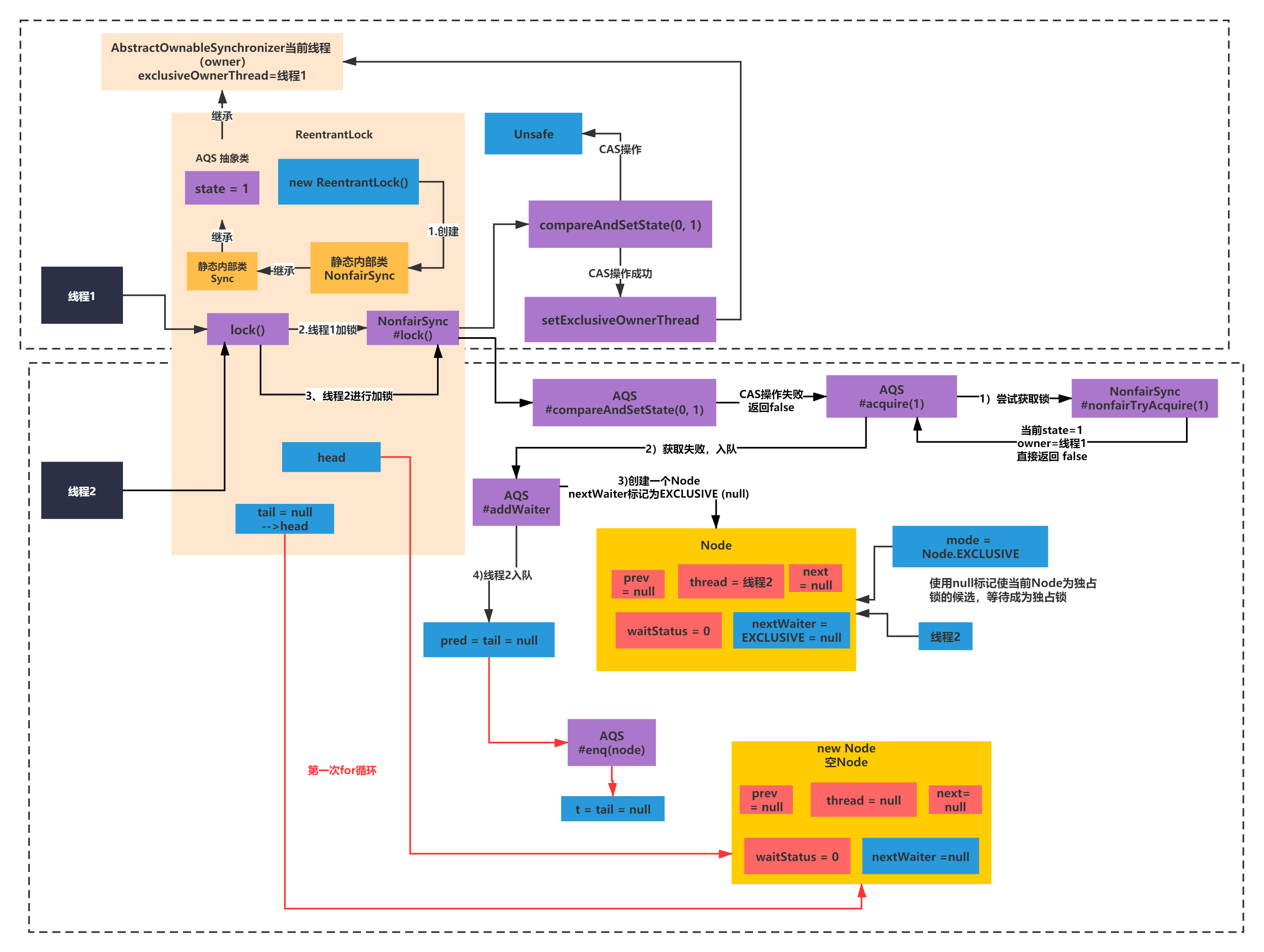

執行到這里就會得到如下結果：

AQS的本質：為啥叫做異步佇列同步器？

AQS的本質：為啥叫做異步佇列同步器？

接著我們需要分析下enq(node)這個入隊方法了：

private Node enq(final Node node) {
  for (;;) {
    Node t = tail;
    if (t == null) { // Must initialize
      if (compareAndSetHead(new Node()))
       tail = head;
    } else {
      node.prev = t;
      if (compareAndSetTail(t, node)) {
        t.next = node;
        return t;
      }
    }
  }
 }

從脈絡上看，是一個經典for回圈+CAS 自旋操作，你可以跟著看下代碼執行的思路：

1）第一次for回圈

首先t指向tail，tail由于是null，t剛開始肯定是null，進入第一個if，

接著通過CAS操作compareAndSetHead，將head指向了新建的一個Node，成功后將tail指向了head，

private final boolean compareAndSetHead(Node update) {
 return unsafe.compareAndSwapObject(this, headOffset, null, update);
}

所以會得到如下圖所示結果：

2）第二次for回圈

  private Node enq(final Node node) {
   for (;;) {
     Node t = tail;
     if (t == null) { // Must initialize
       if (compareAndSetHead(new Node()))
         tail = head;
     } else {
       node.prev = t;
       if (compareAndSetTail(t, node)) {
         t.next = node;
         return t;
       }
     }
   }
  }

此時ReentrantLock的tail和head已經指向了空的new Node()，

接著還是t=tail, t此時不為空了，走到了else邏輯，使用入參node節點的prev指向了t所指向的空Node，

之后通過CAS操作compareAndSetTail,將tail指向到入參node節點，

  private final boolean compareAndSetTail(Node expect, Node update) {
   return unsafe.compareAndSwapObject(this, tailOffset, expect, update);
  }

最后通過t的next也指向了入參node節點，

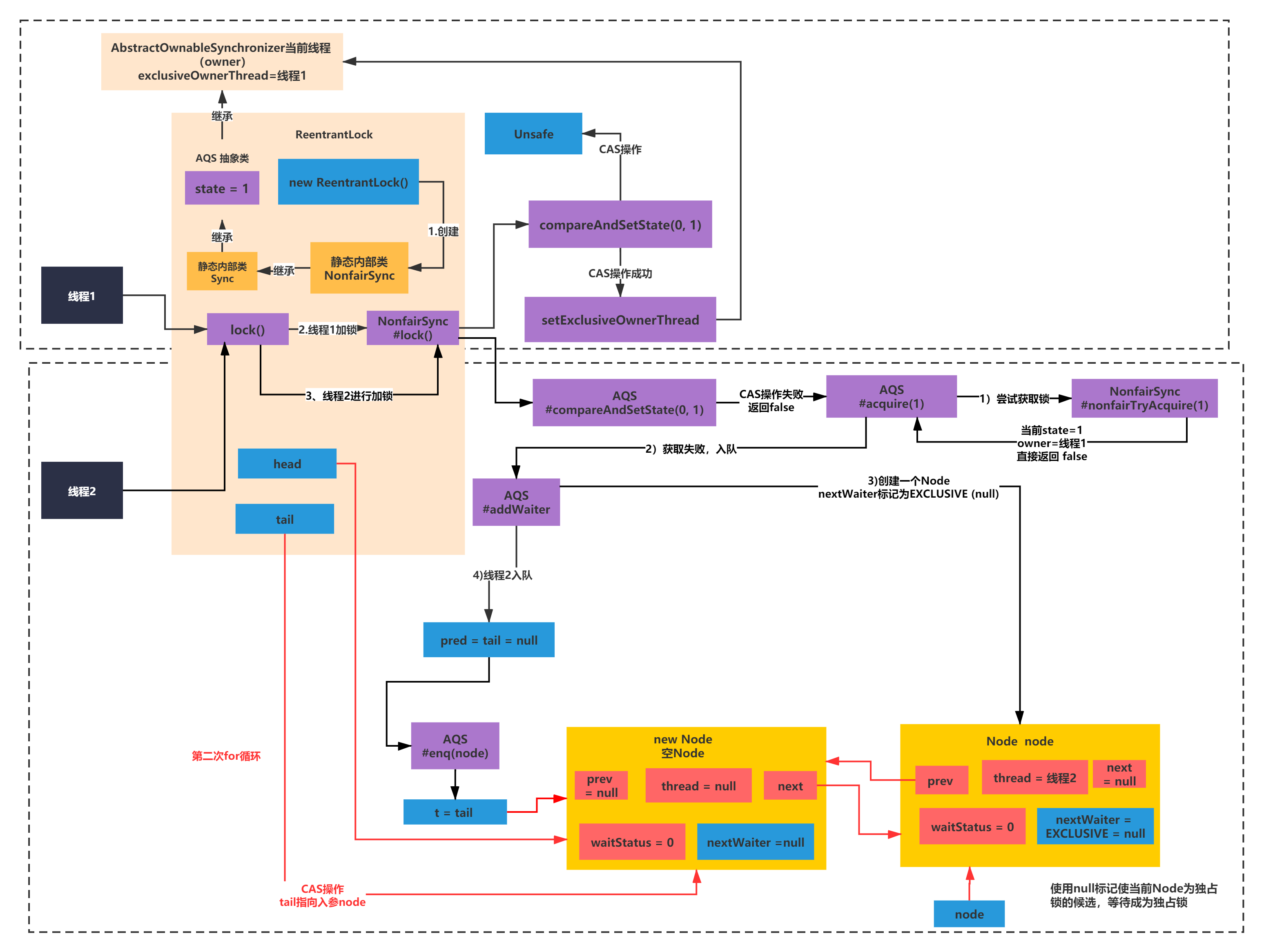

也就是如下圖所示：

從上圖，我們就可以看出來，執行緒2的node和空node連接起來，形成了一個雙向鏈表，之前學習LinkedList你應該已經知道，雙向鏈表也可以當做佇列使用，所以這里你可以當做將node進行了入隊操作，

這個其實就是AQS的本質，等待佇列組件的作用，

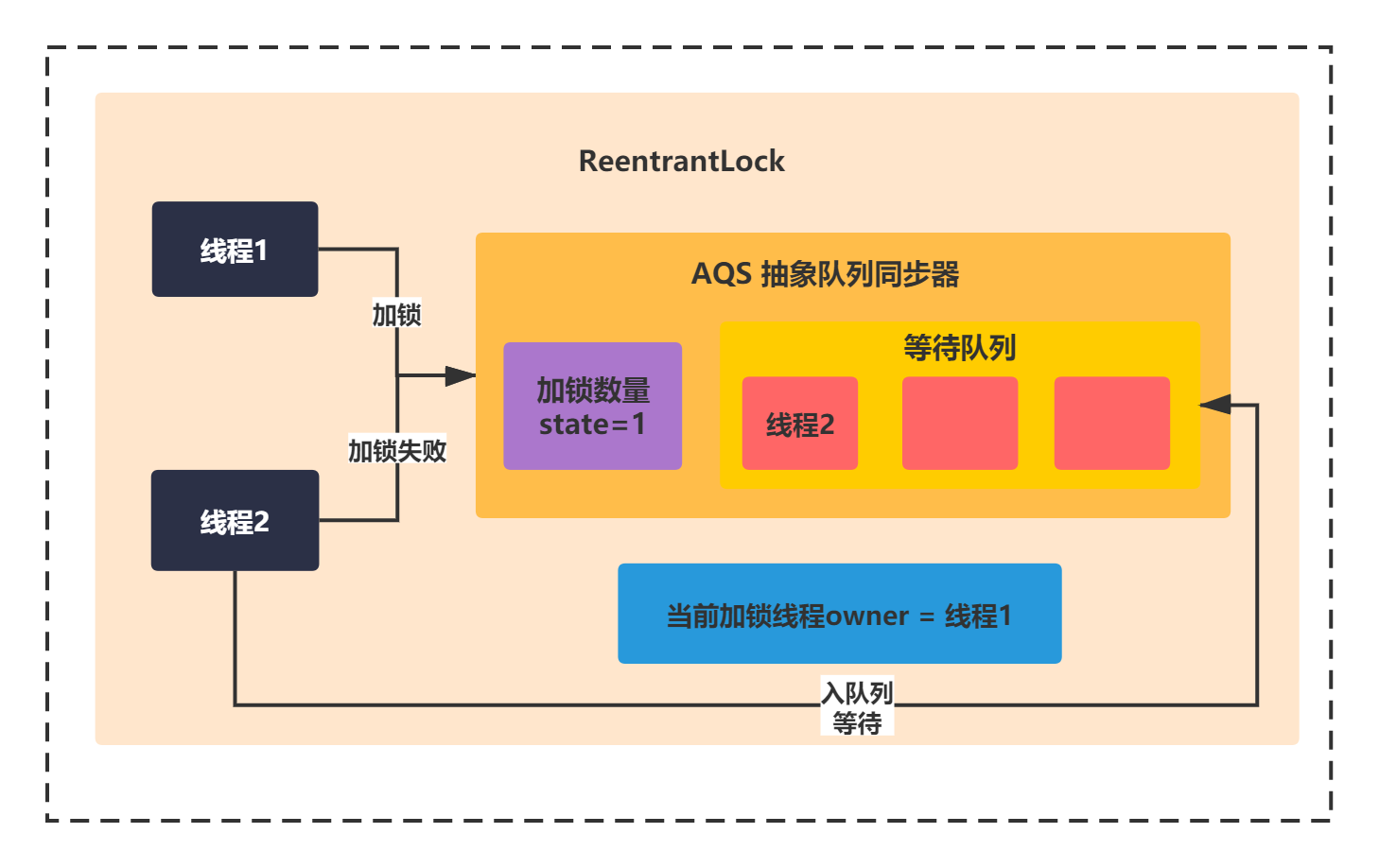

當執行緒2進行了入隊等待，這里你可以簡化一下流程圖，你可以得到如下的圖：

加鎖失敗的時候如何借助AQS異步入隊阻塞等待？

加鎖失敗的時候如何借助AQS異步入隊阻塞等待？

入隊后，接著就結束了么？不是，還需要修改下執行緒2的狀態，將他進行掛起，既然已經排上隊了，就不要占用CPU資源了，是不是？

我們看下是如何做的：

  public final void acquire(int arg) {
   if (!tryAcquire(arg) &&
     acquireQueued(addWaiter(Node.EXCLUSIVE), arg))
     selfInterrupt();
  }

之前我們執行完了addWaiter,回傳的節點是node，也就是執行緒2對應的等待節點，arg是1，接著進入了acquireQueued這個方法：

final boolean acquireQueued(final Node node, int arg) {
   boolean failed = true;
   try {
     boolean interrupted = false;
     for (;;) {
       final Node p = node.predecessor();
       if (p == head && tryAcquire(arg)) {
         setHead(node);
         p.next = null; // help GC
         failed = false;
         return interrupted;
       }

       if (shouldParkAfterFailedAcquire(p, node) &&
         parkAndCheckInterrupt())
         interrupted = true;
     }
   } finally {
     if (failed)
       cancelAcquire(node);
   }
  }

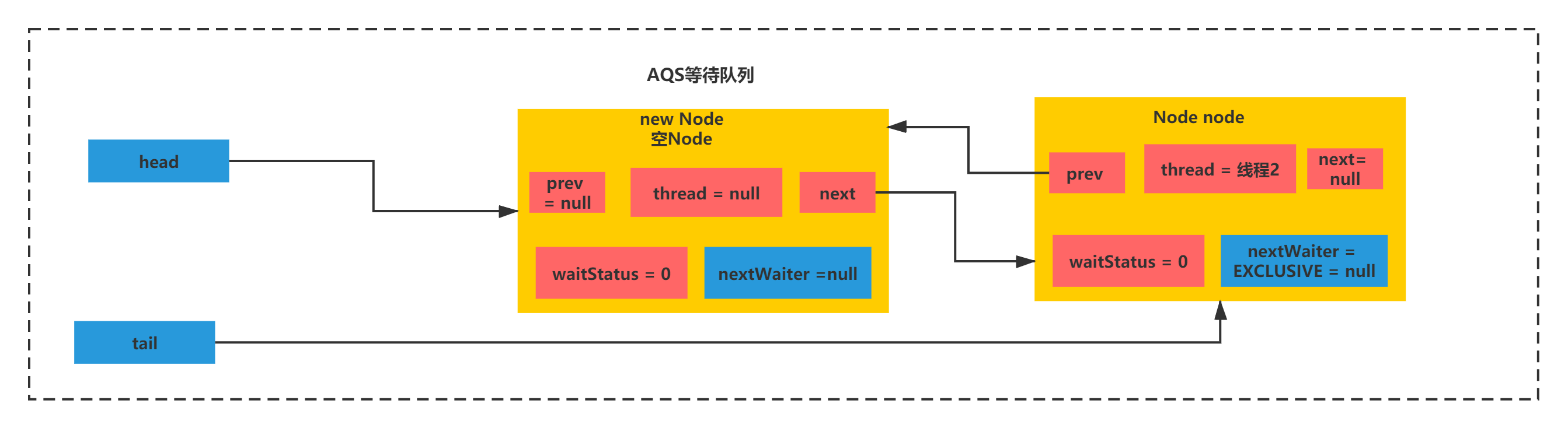

目前等待佇列情況如下：

這個方法核心脈絡，是一個無限for回圈，當中有兩個if，

接著我們看下細節：

1）第一次For回圈：

首先上來使用一個輔助指標p，指向了node節點的前一個節點，node.predecessor其實就是p=node.prev，代碼如下：

final Node predecessor() throws NullPointerException {
     Node p = prev;
     if (p == null)
       throw new NullPointerException();
     else
       return p;
   }

由于head等于p,就還是嘗試獲取一次鎖，tryAcquire(arg)，這里假設執行緒1還沒有釋放鎖，tryAcquire(arg)肯定還是會失敗回傳false，所以第一個if不成立，（如果獲取成功，這個if其實會將執行緒2移出佇列的）

接著執行第二個if判斷，先進行了shouldParkAfterFailedAcquire方法呼叫，第一個引數傳入p，就是空Node,第二引數傳入node，就是執行緒2對應的node，

  private static boolean shouldParkAfterFailedAcquire(Node pred, Node node) {
   int ws = pred.waitStatus;
   if (ws == Node.SIGNAL)
     /*
      * This node has already set status asking a release
      * to signal it, so it can safely park.
      */
     return true;

   if (ws > 0) {
     /*
        * Predecessor was cancelled. Skip over predecessors and
      * indicate retry.
      */
     do {
       node.prev = pred = pred.prev;
     } while (pred.waitStatus > 0);
     pred.next = node;
   } else {
     /*
      * waitStatus must be 0 or PROPAGATE. Indicate that we
      * need a signal, but don't park yet. Caller will need to
      * retry to make sure it cannot acquire before parking.
      */
     compareAndSetWaitStatus(pred, ws, Node.SIGNAL);
   }
   return false;
  }

第一個引數傳入p，就是空Node,第二引數傳入node，就是執行緒2對應的node，

它們兩個節點的waitStatus都是0，所以經過上面代碼，會執行到最后一個else，

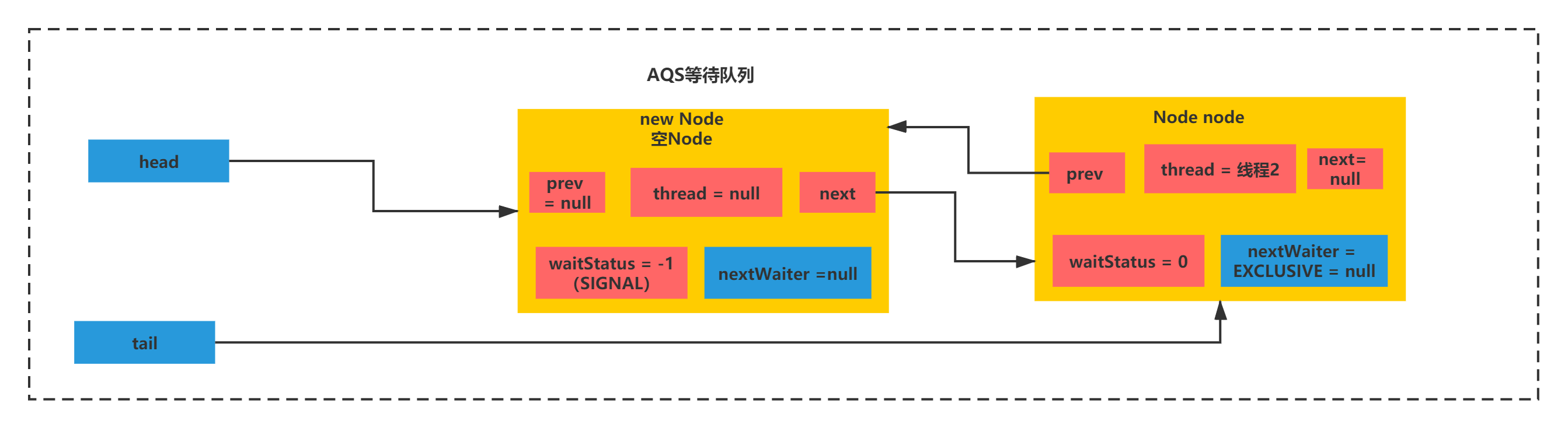

會通過CAS操作，將空Node的waitStatus狀態(ws)從0改為Node.SIGNAL(-1)，如下圖所示：

接著shouldParkAfterFailedAcquire就直接回傳false，第一個條件false，就會直接進行下一次for回圈了，

 final boolean acquireQueued(final Node node, int arg) {
  boolean failed = true;
  try {
    boolean interrupted = false;
    for (;;) {
      final Node p = node.predecessor();
      if (p == head && tryAcquire(arg)) {
        setHead(node);
        p.next = null; // help GC
        failed = false;
        return interrupted;
      }

      if (shouldParkAfterFailedAcquire(p, node) &&
        parkAndCheckInterrupt())
        interrupted = true;
    }
  } finally {
    if (failed)
      cancelAcquire(node);
  }
 }

2）第二次For回圈

假設執行緒1還是沒有釋放鎖，上面的for回圈還是會進入如下方法，但是其實的pred也就是空Node的watiStatus已經被改成SIGNAL（-1）,所以之里會回傳true，

private static boolean shouldParkAfterFailedAcquire(Node pred, Node node) {
   int ws = pred.waitStatus;
   if (ws == Node.SIGNAL)
     /*
      * This node has already set status asking a release
      * to signal it, so it can safely park.
      */
     return true;

   if (ws > 0) {
     /*
        * Predecessor was cancelled. Skip over predecessors and
      * indicate retry.
      */
     do {
       node.prev = pred = pred.prev;
     } while (pred.waitStatus > 0);
       pred.next = node;
     } else {

     /*
      * waitStatus must be 0 or PROPAGATE. Indicate that we
      * need a signal, but don't park yet. Caller will need to
      * retry to make sure it cannot acquire before parking.
      */
     compareAndSetWaitStatus(pred, ws, Node.SIGNAL);
   }
   return false;

  }

接著下面這個if第一個條件是ture會判斷第二條件parkAndCheckInterrupt

  if (shouldParkAfterFailedAcquire(p, node) &&
         parkAndCheckInterrupt())
         interrupted = true;

parkAndCheckInterrupt這個方法從名字看叫做掛起并且檢查執行緒是否被打斷，代碼如下

  private final boolean parkAndCheckInterrupt() {
   LockSupport.park(this);
   return Thread.interrupted();
  }

可以看到他核心呼叫了一個工具類LockSupport.park(this);

 public static void park(Object blocker) {
  Thread t = Thread.currentThread();
  setBlocker(t, blocker);
  UNSAFE.park(false, 0L);
  setBlocker(t, null);
 }

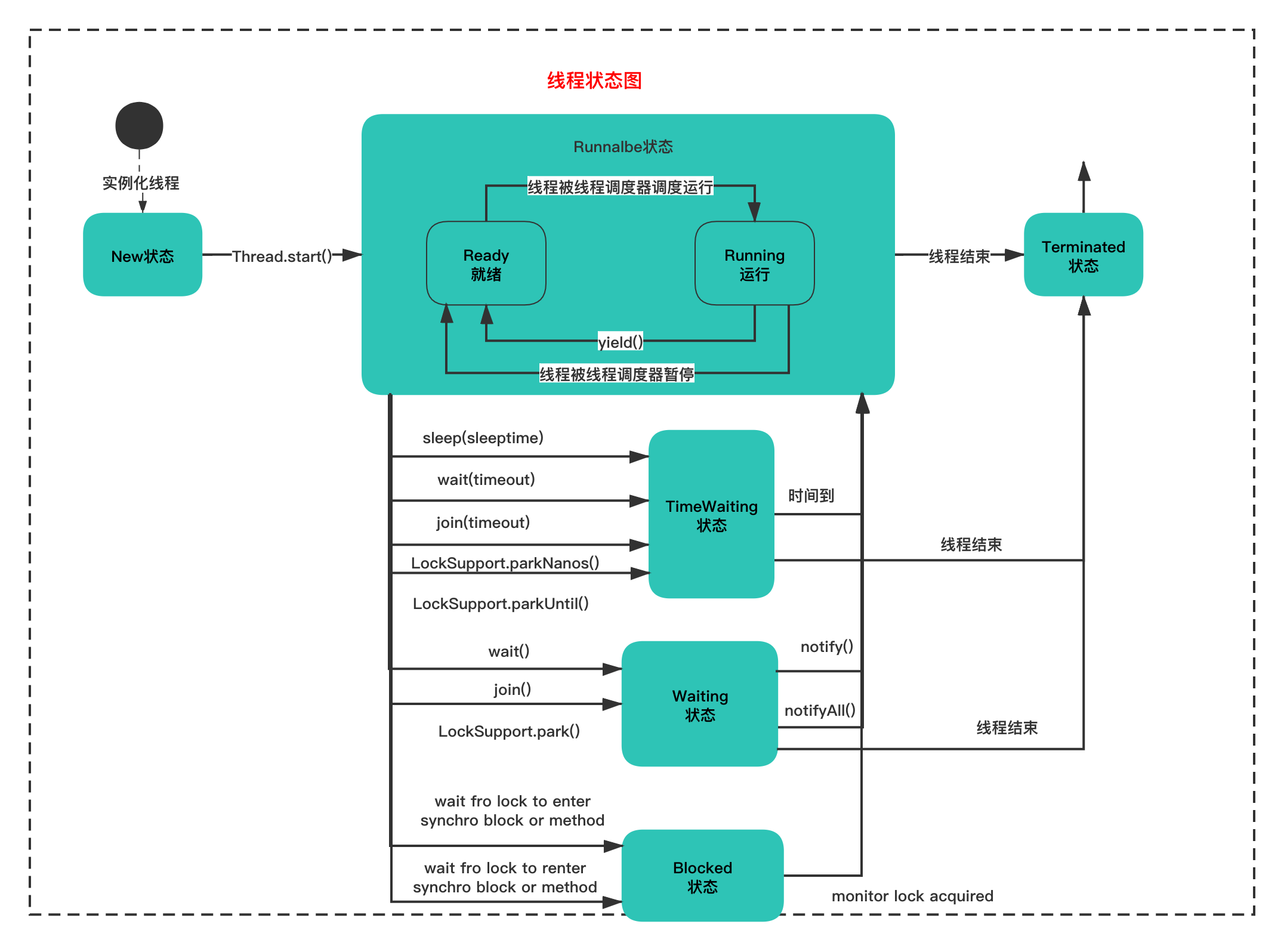

這個底層是通過UNSAFE的C++代碼實作的，我們就不去看了，你只要知道，這個park操作會將執行緒掛起，進入等待狀態就可以了，還記得之前將執行緒的狀態圖么？

park操作會將執行緒掛起，進入Waiting等待狀態，也就是說執行緒2加鎖失敗最終就是入隊并且等待，

今天這一節，到這里就把AQS中入隊的邏輯給大家講清楚了，執行緒獲取鎖失敗如何入隊？如何掛起的？相信你都很清楚了，你可以自己用第三個執行緒嘗試加鎖失敗徹底圖解AQS佇列等待機制試試，最后學完，如果你可以畫出這個圖，就說嘛你真正明白了AQS的基本原理了，

小結&思考

小結&思考

雖然這個入隊邏輯看著比較復雜，但其實大家可以抽象出這個佇列的設計是基于：CAS操作+Node狀態+執行緒標記控制就可以了，

可以多思考下關鍵思想和關鍵點，不用太糾結細節，比如多思考下為啥設計了狀態，是為了單獨使用Condition嗎？還是，，，，

這些思考才是最重要的！

下一節，我們看下如果執行緒1釋放了鎖，如何喚醒佇列中元素的，喚醒的時候如果有本地執行緒來加鎖，還能插隊！？所以下一節也會給大家介紹下什么是公平和非公平鎖，
