在同一個y刻度內繪制多個水平條

我正在做一個個人專案，我想在排位賽期間繪制每個一級方程式車手的最佳時間（分為 3 個部分：Q1、Q2 和 Q3）

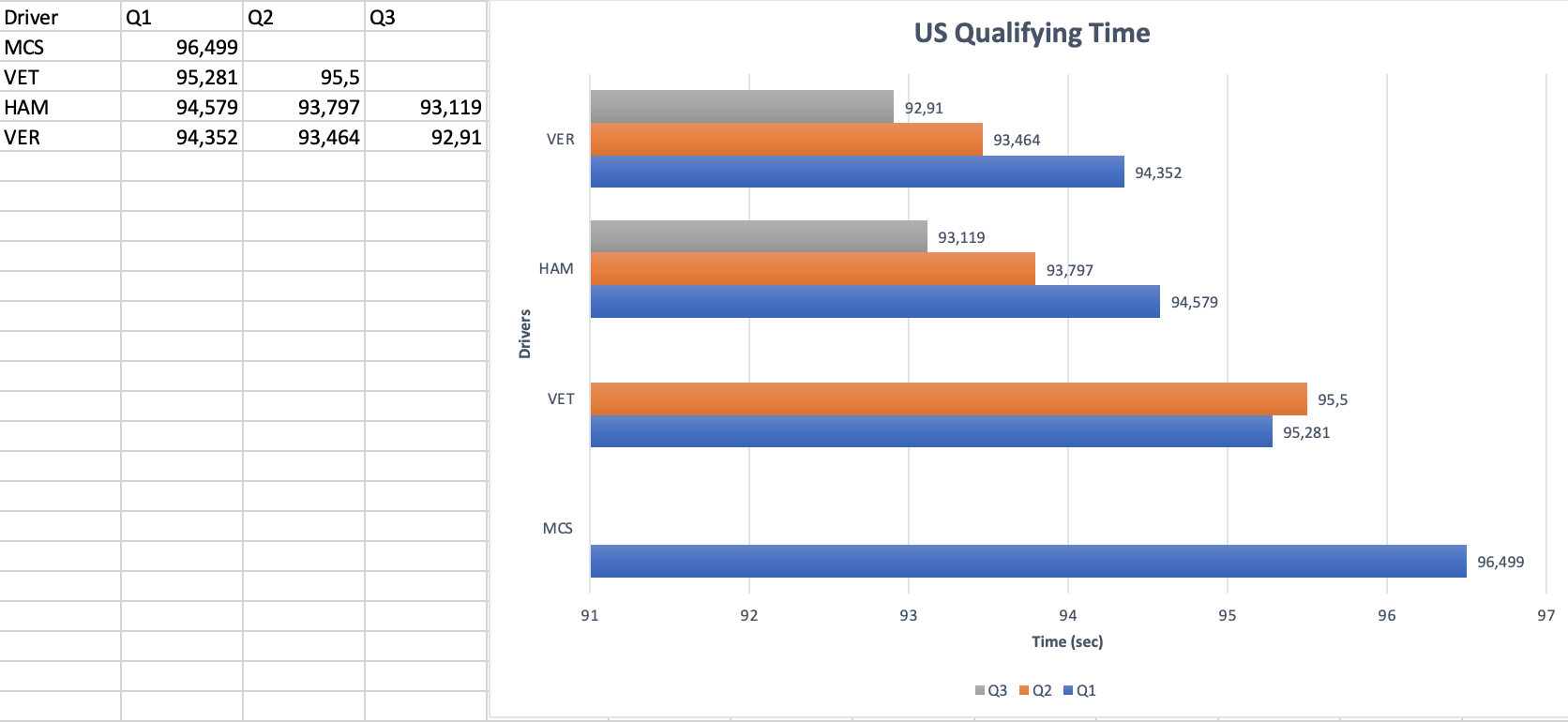

該圖將在 y 軸上顯示司機的姓名（按他們的最終結果排序：第一個在頂部，最后一個在底部）和他們的時間在 x 軸上，如下所示，用 Excel 表示 4 個司機：

使用 Python，我可以收集他們在每個會話（Q1、Q2 和 Q3）中的最佳時間，并以串列（t_Q1、t_Q2、t_Q3）的形式存盤在串列中，以及他們的最終位置。這是代碼的開頭：

import matplotlib.pyplot as plt
import numpy as np


Drivers_name=['VER','HAM','VET','MSC'] #for the label of the Y-axis
Drivers_position=[1,2,12,20]
Drivers_timings=[[94.352,93.464,92.91],[94.579,93.797,93.119],[95.281,95.5],[96.119]]


fig,ax = plt.subplots()

y=np.arange(len(Drivers_name))

for i in range(len(Drivers_name)):
    if len(Drivers_timings[i])==3:
        eps=0.2
        ax.barh(y-eps,Drivers_timings[i][0],height=eps,color='g', label='Q1')
        ax.barh(y,Drivers_timings[i][1],height=eps,color='r', label='Q2')
        ax.barh(y eps,Drivers_timings[i][1],height=eps,color='b', label='Q3')
    elif len(Drivers_timings[i])==2:
        eps=0.2
        ax.barh(y-eps/2,Drivers_timings[i][0],height=eps,color='g', label='Q1')
        ax.barh(y eps/2,Drivers_timings[i][1],height=eps,color='r', label='Q2')
    elif len(Drivers_timings[i])==1:
        ax.barh(y,Drivers_timings[i][0],height=0.2,color='g', label='Q1')

plt.yticks(y,Drivers_name)
plt.legend()
plt.show()

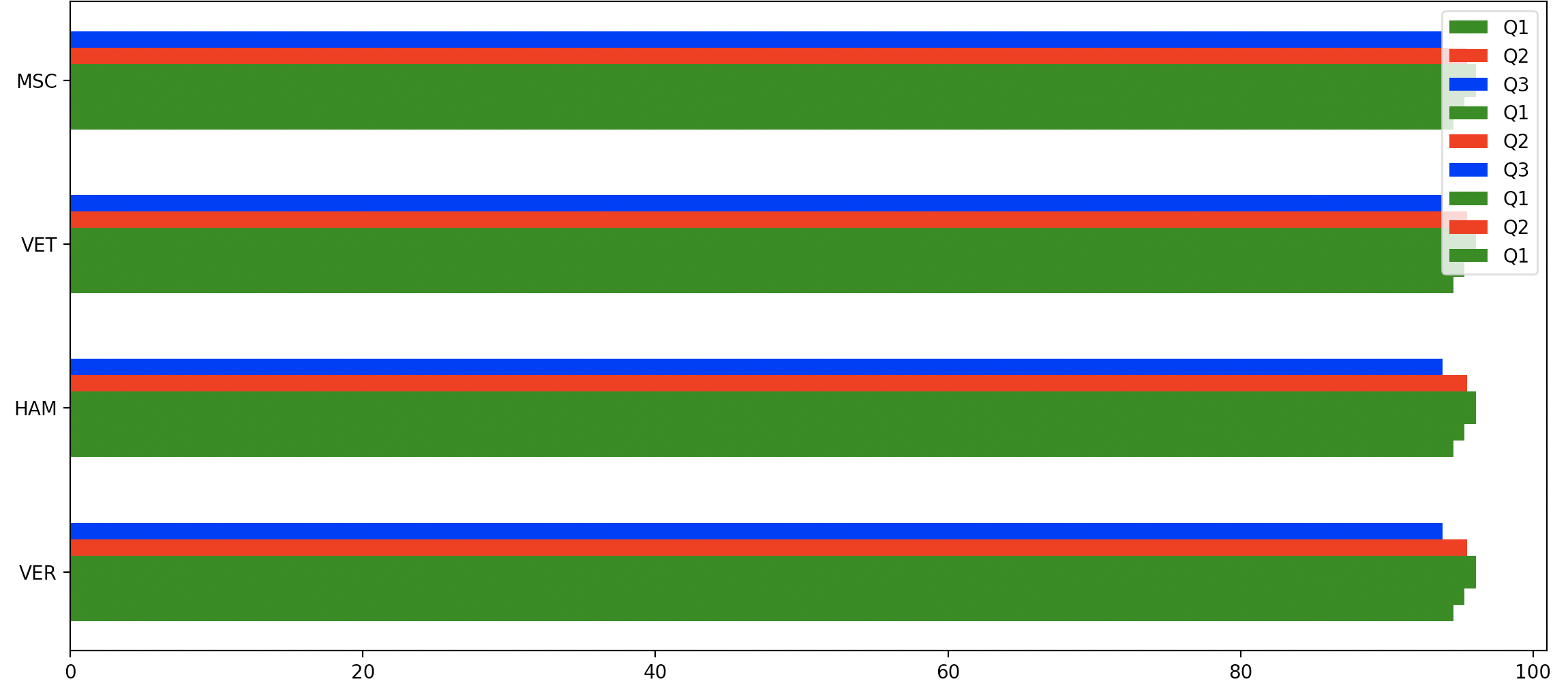

但這就是我執行它時得到的：

我們可以注意到它并沒有真正代表我正在尋找的東西，并且圖例多次顯示相同的元素（這是正常的，因為label引數在for回圈中，但我不能有任何其他想法）

評論： 總而言之，這是我發帖的目的

• 獲得預期的圖（我用 Excel 得到的圖）
• 修復圖例框

uj5u.com熱心網友回復：

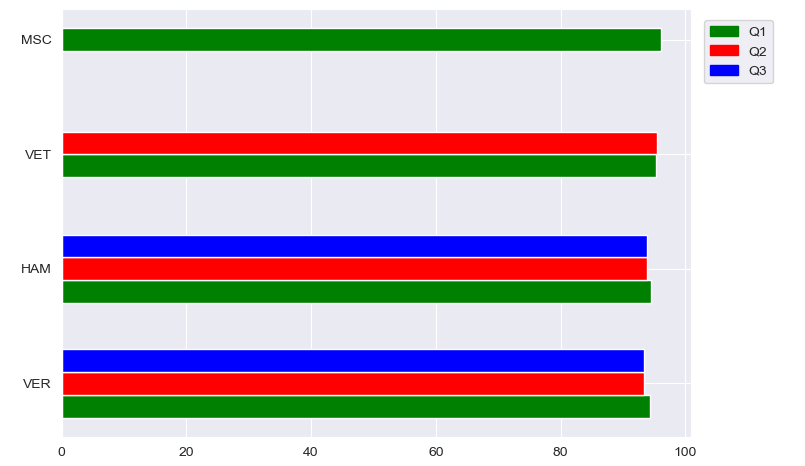

通過使用ax.barh(y-eps, ...)where y=np.arange(len(Drivers_name))，在每個步驟中為所有 y 值創建回圈條。例如，i=0將在周圍創建三個條形y=0，但也會創建3 個周圍y=1、3 個更多的周圍y=2和 3 個周圍y=3。替換y為i創建所需的效果。

圖例包含每次使用時的一行label=。在完整的情節中，ax.barh將被呼叫 9 次，每次都帶有label=. 一種解決方案是從虛擬矩形創建圖例。

import matplotlib.pyplot as plt
import numpy as np

Drivers_name = ['VER', 'HAM', 'VET', 'MSC']  # for the label of the Y-axis
Drivers_position = [1, 2, 12, 20]
Drivers_timings = [[94.352, 93.464, 92.91], [94.579, 93.797, 93.119], [95.281, 95.5], [96.119]]

colors = ['g', 'r', 'b']
labels = ['Q1', 'Q2', 'Q3']
fig, ax = plt.subplots()
for i in range(len(Drivers_name)):
    eps = 0.2
    if len(Drivers_timings[i]) == 3:
        ax.barh(i - eps, Drivers_timings[i][0], height=eps, color=colors[0])
        ax.barh(i, Drivers_timings[i][1], height=eps, color=colors[1])
        ax.barh(i   eps, Drivers_timings[i][1], height=eps, color=colors[2])
    elif len(Drivers_timings[i]) == 2:
        ax.barh(i - eps / 2, Drivers_timings[i][0], height=eps, color=colors[0])
        ax.barh(i   eps / 2, Drivers_timings[i][1], height=eps, color=colors[1])
    elif len(Drivers_timings[i]) == 1:
        ax.barh(i, Drivers_timings[i][0], height=eps, color=colors[0])

plt.yticks(np.arange(len(Drivers_name)), Drivers_name)
handles = [plt.Rectangle((0, 0), 0, 0, color=color) for color in colors]
plt.legend(handles=handles, labels=labels, bbox_to_anchor=(1.01, 0.99), loc='upper left')
plt.tight_layout()
plt.show()

可以進一步縮短代碼，同時通過在自己的回圈中繪制單個條形圖使代碼更加通用：

colors = ['g', 'r', 'b']
labels = ['Q1', 'Q2', 'Q3']
fig, ax = plt.subplots()
eps = 0.2
for i, driver_timings in enumerate(Drivers_timings):
    num_bars = len(driver_timings)
    first_bar = i - eps * (num_bars - 1) / 2
    for j, (driver_timings_j, color) in enumerate(zip(driver_timings, colors)):
        ax.barh(first_bar   j * eps, driver_timings_j, height=eps, color=color)

plt.yticks(np.arange(len(Drivers_name)), Drivers_name)
handles = [plt.Rectangle((0, 0), 0, 0, color=color) for color in colors]
plt.legend(handles=handles, labels=labels, bbox_to_anchor=(1.01, 0.99), loc='upper left')
plt.tight_layout()
plt.show()
