Jaeger開發入門(java版)

歡迎訪問我的GitHub

https://github.com/zq2599/blog_demos

內容：所有原創文章分類匯總及配套原始碼，涉及Java、Docker、Kubernetes、DevOPS等；

本篇概覽

• 前文《分布式呼叫鏈跟蹤工具Jaeger？兩分鐘極速體驗》咱們體驗了Jaeger的基本能力，今天就來編碼實踐，了解如何將讓自己的應用集成Jaeger；

• 本文的目標：今天咱們要在一個分布式系統中部署和使用jaeger，使用方式包括兩種：首先是SDK內置的span，例如web請求、mysql或redis的操作等，這些會自動上報，第二種就是自定義span；

• 總的來說，今天的實戰步驟如下：

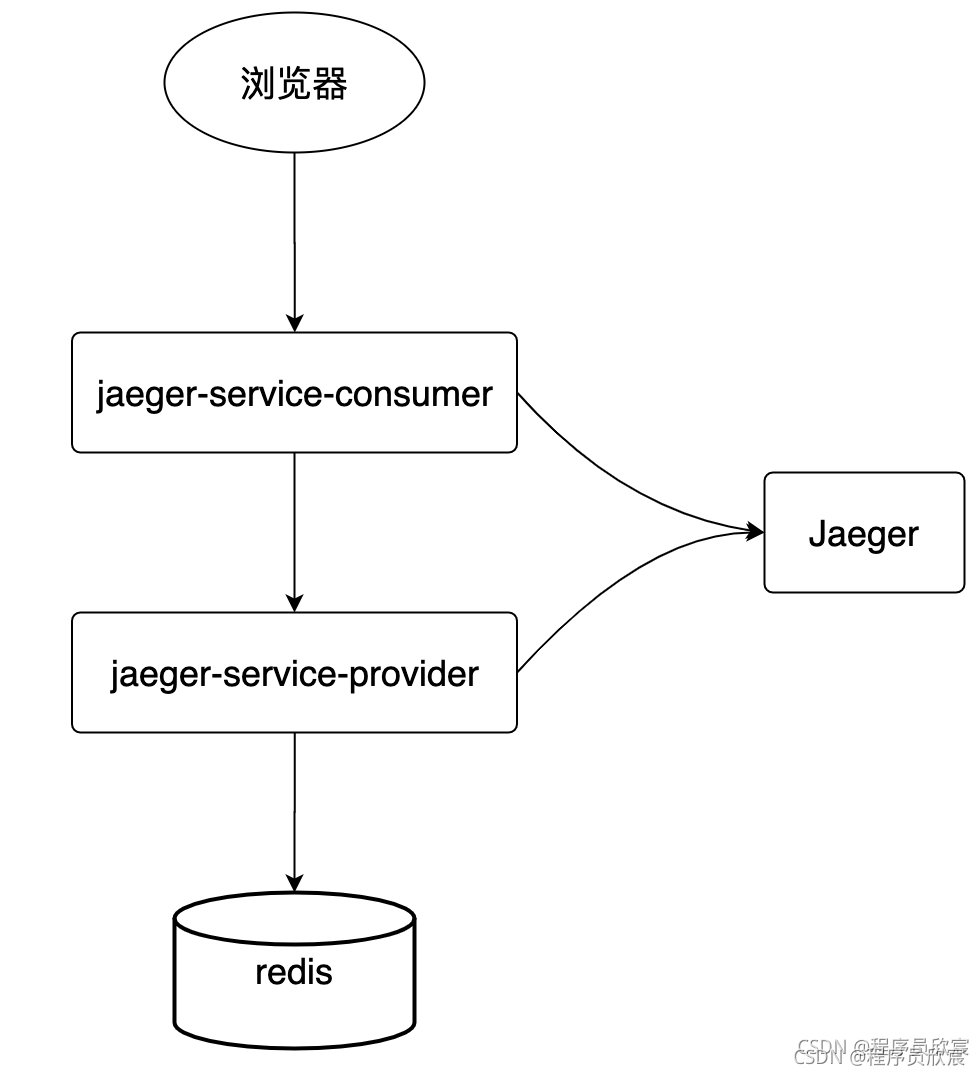

1. 今天咱們要從零開發一個迷你的分布式系統，該系統架構如下圖所示，可見有兩個web應用：服務提供方jaeger-service-provider和服務呼叫方jaeger-service-consumer，再加一個redis：

2. jaeger-service-consumer收到用戶通過瀏覽器發來的http請求時，會呼叫jaeger-service-provider提供的web服務，而jaeger-service-provider又會操作一次redis，整個流程與典型的分布式系統類似

3. jaeger-service-consumer和jaeger-service-provider在回應服務的程序中，都會將本次服務相關的資料上報到jaeger，這樣咱們在jaeger的web頁面就能觀察到客戶的一次請求會經過那些應用，關鍵位置耗時多少，關鍵引數是哪些等等；

4. 將所有應用制作成鏡像，再撰寫docker-compose.yml檔案集成它們

5. 運行，驗證

參考文章

• 本文中會將springboot應用制作成docker鏡像，如果您想了解詳細的制作程序，可以參考以下兩篇文章：

1. 《體驗SpringBoot(2.3)應用制作Docker鏡像(官方方案)》
2. 《詳解SpringBoot(2.3)應用制作Docker鏡像(官方方案)》

jaeger接入套路

• 先提前總結Spring Cloud應用接入jaeger的套路，以方便您的使用：

1. 添加依賴庫opentracing-spring-jaeger-cloud-starter，我這里是3.3.1版本
2. 配置jaeger遠程埠
3. 創建配置類，向spring環境注冊TracerBuilderCustomizer實體
4. 在需要使用自定義span的代碼中，用@Autowired注解引入Trace，使用它的API定制span
5. 可以創建span，還可以基于已有span創建子span
6. 除了指定span的名字，還能借助Trace的API給span增加標簽(tag)和日志(log)，這些都會在jaeger的web頁面展示出來

• 以上六步就是常規接入套路，接下來的實戰就是按照此套路進行的

原始碼下載

• 本篇實戰中的完整原始碼可在GitHub下載到，地址和鏈接資訊如下表所示(https://github.com/zq2599/blog_demos)：

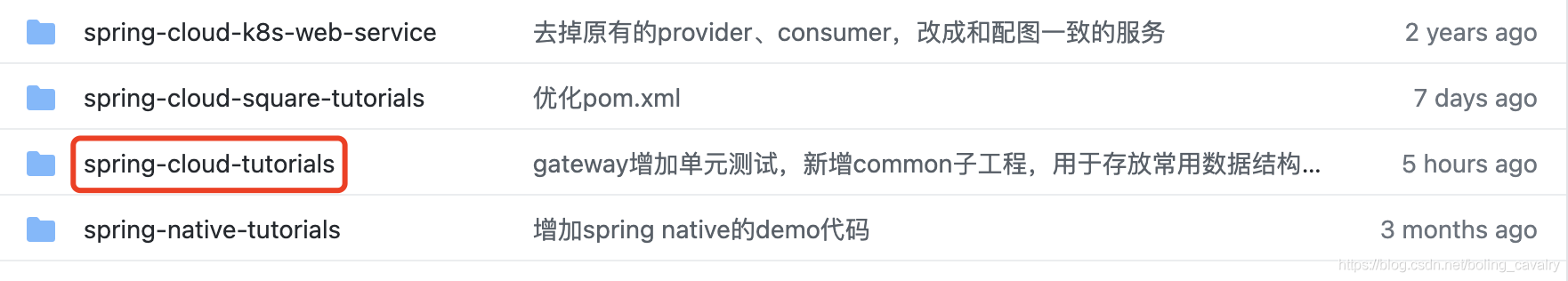

• 這個git專案中有多個檔案夾，本篇的原始碼在spring-cloud-tutorials檔案夾下，如下圖紅框所示：

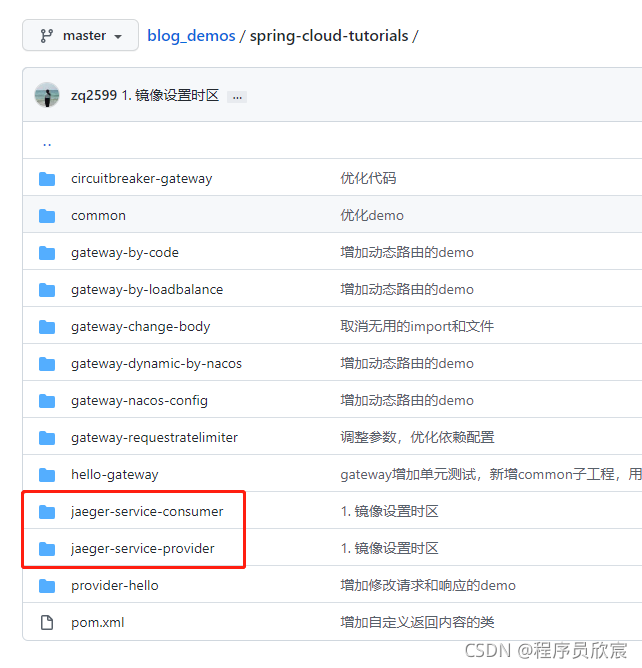

• spring-cloud-tutorials檔案夾下有多個子工程，本篇的代碼是jaeger-service-consumer和jaeger-service-provider，如下圖紅框所示：

創建web工程之一：jaeger-service-provider

• 為了方便管理依賴庫版本，jaeger-service-provider工程是作為spring-cloud-tutorials的子工程創建的，其pom.xml如下：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>spring-cloud-tutorials</artifactId>
        <groupId>com.bolingcavalry</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>jaeger-service-provider</artifactId>

    <dependencies>

        <dependency>
            <groupId>com.bolingcavalry</groupId>
            <artifactId>common</artifactId>
            <version>${project.version}</version>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>io.opentracing.contrib</groupId>
            <artifactId>opentracing-spring-jaeger-cloud-starter</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-data-redis</artifactId>
        </dependency>
    </dependencies>
    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <configuration>
                    <layers>
                        <enabled>true</enabled>
                    </layers>
                </configuration>
            </plugin>
        </plugins>
    </build>
</project>

• 組態檔application.yml，注意由于后面會用到docker-compose，因此redis和jaeger的地址都無需填寫具體的IP，只要填寫它們的容器名即可：

spring:
  application:
    name: jaeger-service-provider
  redis:
    database: 0
    # Redis服務器地址 寫你的ip
    host: redis
    # Redis服務器連接埠
    port: 6379
    # Redis服務器連接密碼（默認為空）
    password:
    # 連接池最大連接數（使用負值表示沒有限制  類似于mysql的連接池
    jedis:
      pool:
        max-active: 10
        # 連接池最大阻塞等待時間（使用負值表示沒有限制） 表示連接池的鏈接拿完了 現在去申請需要等待的時間
        max-wait: -1
        # 連接池中的最大空閑連接
        max-idle: 10
        # 連接池中的最小空閑連接
        min-idle: 0
    # 連接超時時間（毫秒） 去鏈接redis服務端
    timeout: 6000

opentracing:
  jaeger:
    enabled: true
    udp-sender:
      host: jaeger
      port: 6831

• 配置類：

package com.bolingcavalry.jaeger.provider.config;

import io.jaegertracing.internal.MDCScopeManager;
import io.opentracing.contrib.java.spring.jaeger.starter.TracerBuilderCustomizer;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

@Configuration
public class JaegerConfig {
    @Bean
    public TracerBuilderCustomizer mdcBuilderCustomizer() {
        // 1.8新特性，函式式介面
        return builder -> builder.withScopeManager(new MDCScopeManager.Builder().build());
    }
}

• 另外，由于本篇的重點是jaeger，因此redis相關代碼就不貼出來了，有需要的讀者請在此查看：RedisConfig.java、RedisUtils.java

• 接下來看看如何使用Trace的實體來定制span，下面是定了span及其子span的web介面類，請注意trace的API的使用，代碼中已有詳細注釋，就不多贅述了：

package com.bolingcavalry.jaeger.provider.controller;

import com.bolingcavalry.common.Constants;
import com.bolingcavalry.jaeger.provider.util.RedisUtils;
import io.opentracing.Span;
import io.opentracing.Tracer;
import lombok.extern.slf4j.Slf4j;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;
import java.text.SimpleDateFormat;
import java.util.Date;

@RestController
@Slf4j
public class HelloController {

    @Autowired
    private Tracer tracer;

    @Autowired
    private RedisUtils redisUtils;

    private String dateStr(){
        return new SimpleDateFormat("yyyy-MM-dd hh:mm:ss").format(new Date());
    }

    /**
     * 模擬業務執行，耗時100毫秒
     * @param parentSpan
     */
    private void mockBiz(Span parentSpan) {
        // 基于指定span，創建其子span
        Span span = tracer.buildSpan("mockBizChild").asChildOf(parentSpan).start();

        log.info("hello");
        try {
            Thread.sleep(100);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }

        span.finish();
    }

    /**
     * 回傳字串型別
     * @return
     */
    @GetMapping("/hello")
    public String hello() {
        long startTime = System.currentTimeMillis();

        // 生成當前時間
        String timeStr = dateStr();

        // 創建一個span，在創建的時候就添加一個tag
        Span span = tracer.buildSpan("mockBiz")
                    .withTag("time-str", timeStr)
                    .start();

        // span日志
        span.log("normal span log");

        // 模擬一個耗時100毫秒的業務
        mockBiz(span);

        // 增加一個tag
        span.setTag("tiem-used", System.currentTimeMillis()-startTime);

        // span結束
        span.finish();

        // 寫入redis
        redisUtils.set("Hello",  timeStr);
        // 回傳
        return Constants.HELLO_PREFIX + ", " + timeStr;
    }
}

• 編碼已經結束，接下來要將此工程制作成docker鏡像了，新建Dockerfile檔案，和pom.xml在同一個目錄下：

# 指定基礎鏡像，這是分階段構建的前期階段
FROM openjdk:8-jdk-alpine as builder

# 設定時區
RUN ln -sf /usr/share/zoneinfo/Asia/Shanghai /etc/localtime
RUN echo 'Asia/Shanghai' >/etc/timezone

# 執行作業目錄
WORKDIR application
# 配置引數
ARG JAR_FILE=target/*.jar
# 將編譯構建得到的jar檔案復制到鏡像空間中
COPY ${JAR_FILE} application.jar
# 通過工具spring-boot-jarmode-layertools從application.jar中提取拆分后的構建結果
RUN java -Djarmode=layertools -jar application.jar extract

# 正式構建鏡像
FROM openjdk:8-jdk-alpine
WORKDIR application
# 前一階段從jar中提取除了多個檔案，這里分別執行COPY命令復制到鏡像空間中，每次COPY都是一個layer
COPY --from=builder application/dependencies/ ./
COPY --from=builder application/spring-boot-loader/ ./
COPY --from=builder application/snapshot-dependencies/ ./
COPY --from=builder application/application/ ./
ENTRYPOINT ["java", "org.springframework.boot.loader.JarLauncher"]

• 先在父工程spring-cloud-tutorials的pom.xml所在目錄執行以下命令完成編譯構建：

mvn clean package -U -DskipTests

• 再在Dockerfile所在目錄執行以下命令制作docker鏡像：

docker build -t bolingcavalry/jaeger-service-provider:0.0.1 .

• 至此，jaeger-service-provider相關開發已經完成

創建web工程之二：jaeger-service-consumer

• jaeger-service-consumer工程的創建程序和jaeger-service-provider如出一轍，甚至還要更簡單一些（不操作redis），所以描述其開發程序的內容盡量簡化，以節省篇幅

• pom.xml相比jaeger-service-provider的，少了redis依賴，其他可以照抄

• application.yml也少了redis：

spring:
  application:
    name: jaeger-service-consumer
opentracing:
  jaeger:
    enabled: true
    udp-sender:
      host: jaeger
      port: 6831

• 配置類JaegerConfig.java可以照抄jaeger-service-provider的

• 由于要遠程呼叫jaeger-service-provider的web介面，因此新增restTemplate的配置類：

package com.bolingcavalry.jaeger.consumer.config;

import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.http.client.ClientHttpRequestFactory;
import org.springframework.http.client.SimpleClientHttpRequestFactory;
import org.springframework.web.client.RestTemplate;

@Configuration
public class RestTemplateConfig {
    @Bean
    public RestTemplate restTemplate(ClientHttpRequestFactory factory) {
        RestTemplate restTemplate = new RestTemplate(factory);
        return restTemplate;
    }

    @Bean
    public ClientHttpRequestFactory simpleClientHttpRequestFactory() {
        SimpleClientHttpRequestFactory factory = new SimpleClientHttpRequestFactory();
        factory.setReadTimeout(5000);
        factory.setConnectTimeout(15000);
        return factory;
    }
}

• 關鍵代碼是web介面的實作，會通過restTemplate呼叫jaeger-service-provider的介面：

package com.bolingcavalry.jaeger.consumer.controller;

import lombok.extern.slf4j.Slf4j;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.http.HttpStatus;
import org.springframework.http.ResponseEntity;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;
import org.springframework.web.client.RestTemplate;

@RestController
@Slf4j
public class HelloConsumerController {

    @Autowired
    RestTemplate restTemplate;

    /**
     * 回傳字串型別
     * @return
     */
    @GetMapping("/hello")
    public String hello() {
        String url = "http://jaeger-service-provider:8080/hello";
        ResponseEntity<String> responseEntity = restTemplate.getForEntity(url, String.class);
        StringBuffer sb = new StringBuffer();
        HttpStatus statusCode = responseEntity.getStatusCode();
        String body = responseEntity.getBody();

        // 回傳
        return "response from jaeger-service-provider \nstatus : " + statusCode + "\nbody : " + body;
    }
}

• 接下來是編譯構建制作docker鏡像，和前面的jaeger-service-provider一樣；

docker-compose.yml檔案撰寫

• 現在咱們要將所有服務都運行起來了，先盤點一共有哪些服務要在docker-compose中啟動的，如下所示，共計四個：

1. jaeger
2. redis
3. jaeger-service-provider
4. jaeger-service-consumer

• 完整的docker-compose.yml內容如下：

version: '3.0'

networks:
  jaeger-tutorials-net:
    driver: bridge
    ipam:
      config:
        - subnet: 192.168.1.0/24
          gateway: 192.168.1.1

services:
  jaeger:
    image: jaegertracing/all-in-one:1.26
    container_name: jaeger
    # 處理時鐘漂移帶來的計算出負數的問題
    command: ["--query.max-clock-skew-adjustment=100ms"]
    #選擇網路
    networks:
      - jaeger-tutorials-net
    #選擇埠
    ports:
      - 16686:16686/tcp
    restart: always
  redis:
    image: redis:6.2.5
    container_name: redis
    #選擇網路
    networks:
      - jaeger-tutorials-net
    restart: always
  jaeger-service-provider:
    image: bolingcavalry/jaeger-service-provider:0.0.1
    container_name: jaeger-service-provider
    #選擇網路
    networks:
      - jaeger-tutorials-net
    restart: always
  jaeger-service-consumer:
    image: bolingcavalry/jaeger-service-consumer:0.0.1
    container_name: jaeger-consumer-provider
    #選擇埠
    ports:
      - 18080:8080/tcp
    #選擇網路
    networks:
      - jaeger-tutorials-net
    restart: always

• 至此，開發作業已全部完成，開始驗證

驗證

• 在docker-compose.yml所在目錄執行命令docker-compose up -d，即可啟動所有容器：

will$ docker-compose up -d
Creating network "jaeger-service-provider_jaeger-tutorials-net" with driver "bridge"
Creating jaeger-service-provider  ... done
Creating jaeger                   ... done
Creating redis                    ... done
Creating jaeger-consumer-provider ... done

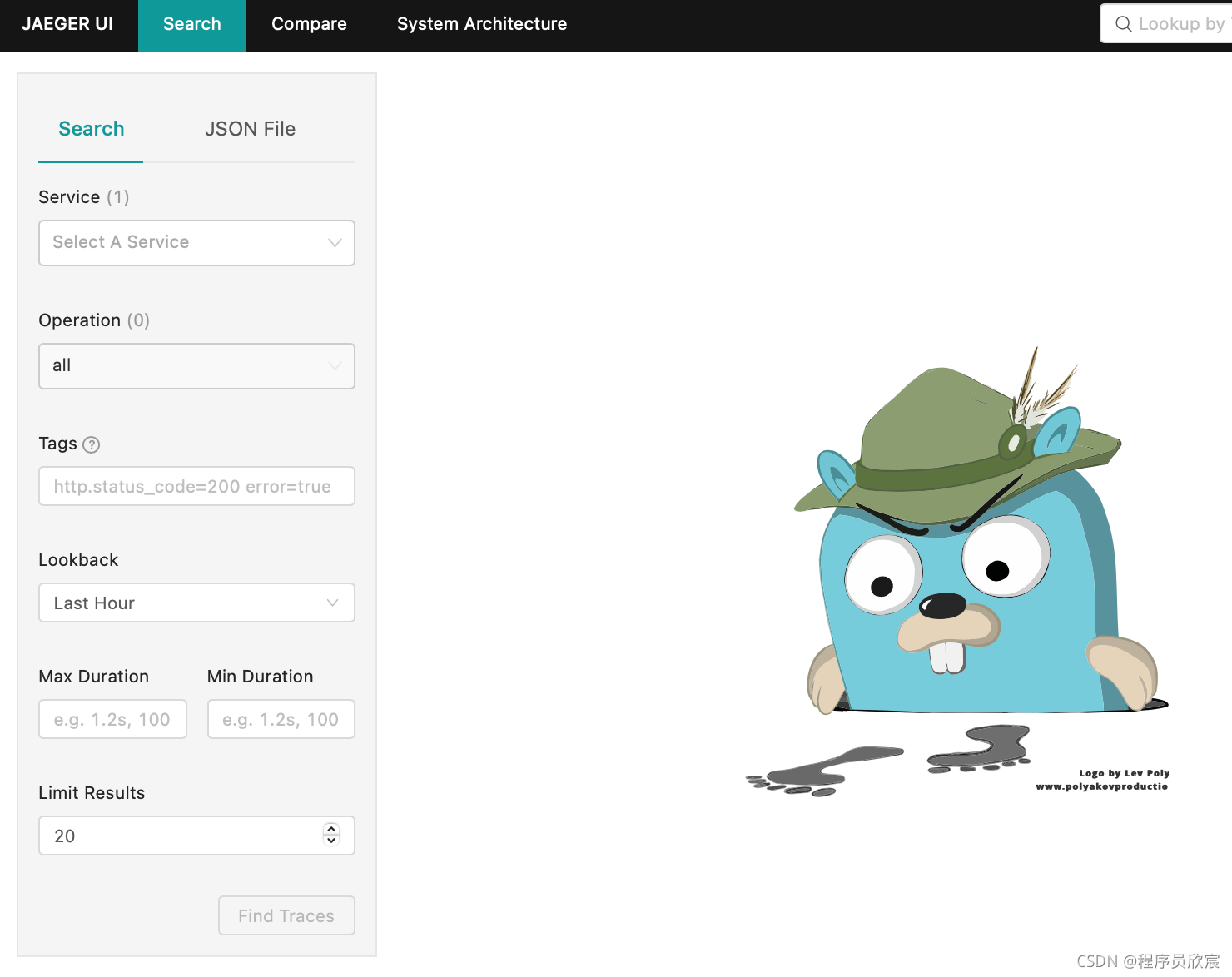

• 瀏覽器打開http://localhost:16686/search，熟悉的jaeger頁面：

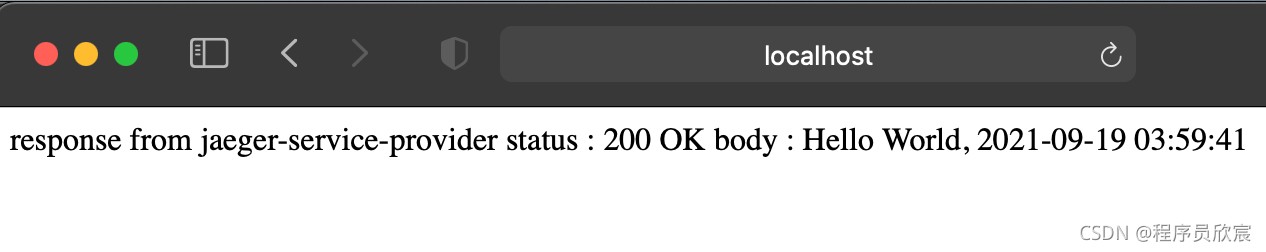

• 呼叫jaeger-service-consumer的web服務，瀏覽器訪問http://localhost:18080/hello：

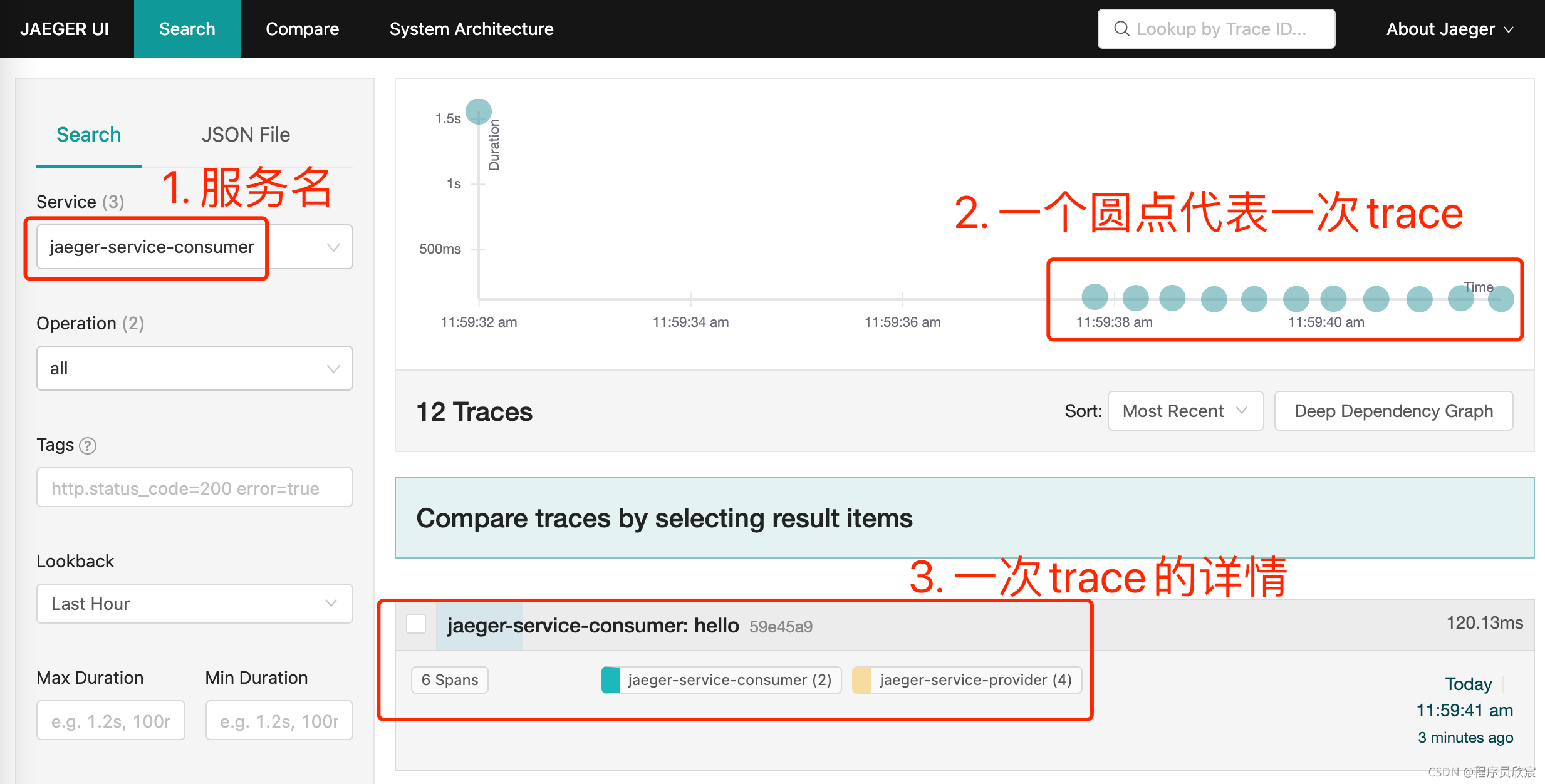

• 再去jaeger上可以看到上述訪問的追蹤詳情：

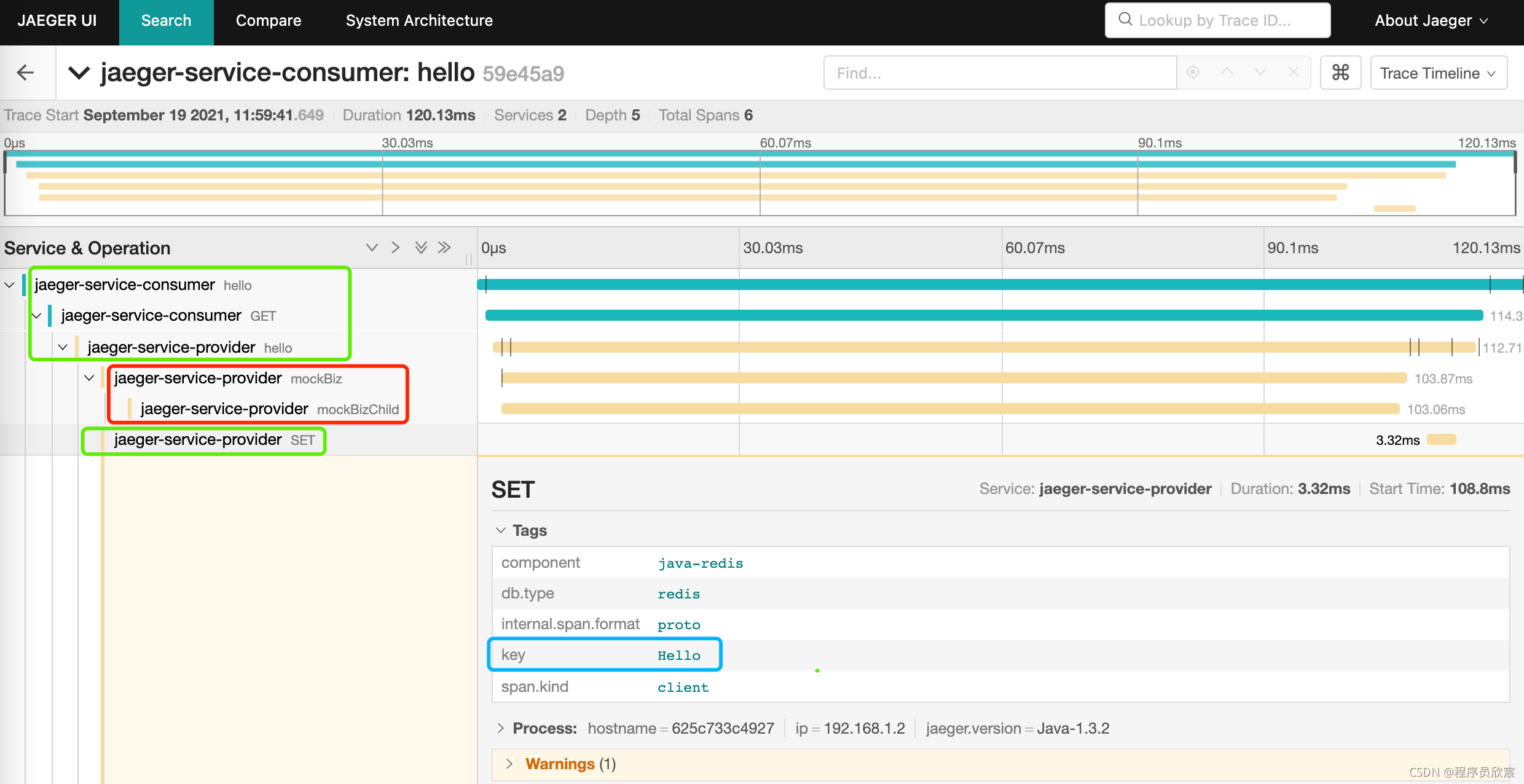

• 點擊上圖紅框3，可以展開此trace的所有span詳情，如下圖，紅框中是咱們程式中自定義的span，綠框中的全是SDK自帶的span，而藍框中是redis的span的tag，該tag的值就是本次寫redis操作的key，借助tag可以在定位問題的時候提供關鍵線索：

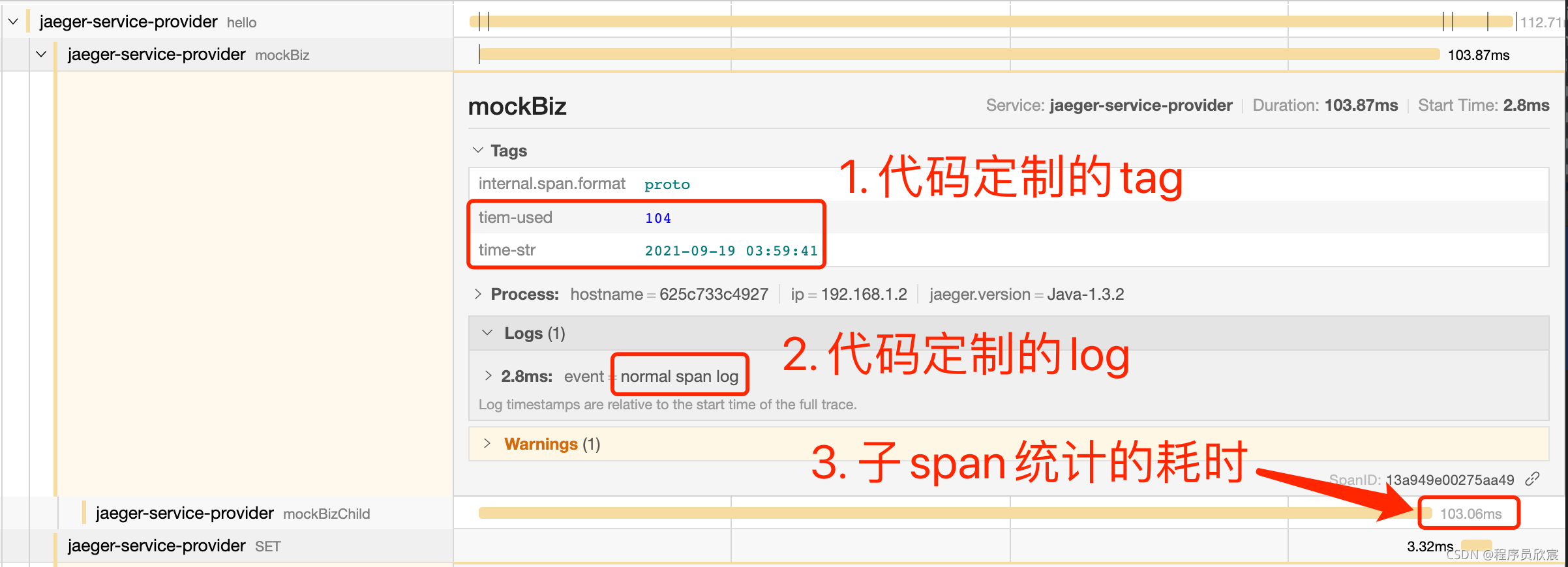

• 點開上圖紅框中的自定義span，如下圖所示，tag和log都和代碼對應上了：

• 至此，Spring Cloud應用接入和使用Jaeger的基本操作就全部完成了，希望如果您正在接入Jaeger，希望本文能給您一些參考，接下來的文章，咱們會繼續深入學習Jaeger，了解它的更多特性；
