一、InnoDB 資料頁存盤結構

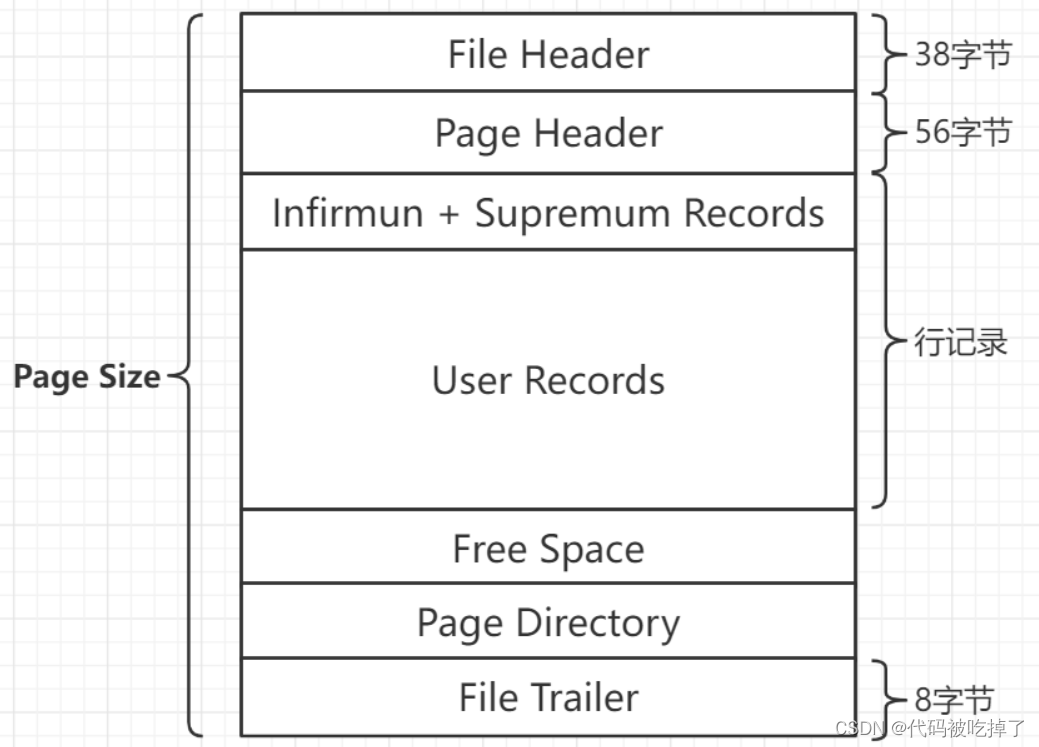

innodb 存盤引擎資料頁結構如圖所示：

InnoDB 資料頁由 7 個部分組成：

• File Header ：檔案頭
• Page Header：頁頭
• Infimun 和 Supremum Records
• User Records：用戶記錄，即行記錄
• Free Space：空閑空間
• Page Directory：頁目錄
• File Trailer：檔案結尾資訊

1. File Header

File Header用來記錄頁的一些頭資訊，共占用 38 個位元組，具體記錄了哪些資訊如下表所示：

• FIL_PAGE_TYPE的取值和含義如下表所示：

/** File page types (values of FIL_PAGE_TYPE) @{ */
#define FIL_PAGE_INDEX		17855	/*!< B-tree node */
#define FIL_PAGE_RTREE		17854	/*!< B-tree node */
#define FIL_PAGE_UNDO_LOG	2	/*!< Undo log page */
#define FIL_PAGE_INODE		3	/*!< Index node */
#define FIL_PAGE_IBUF_FREE_LIST	4	/*!< Insert buffer free list */
/* File page types introduced in MySQL/InnoDB 5.1.7 */
#define FIL_PAGE_TYPE_ALLOCATED	0	/*!< Freshly allocated page */
#define FIL_PAGE_IBUF_BITMAP	5	/*!< Insert buffer bitmap */
#define FIL_PAGE_TYPE_SYS	6	/*!< System page */
#define FIL_PAGE_TYPE_TRX_SYS	7	/*!< Transaction system data */
#define FIL_PAGE_TYPE_FSP_HDR	8	/*!< File space header */
#define FIL_PAGE_TYPE_XDES	9	/*!< Extent descriptor page */
#define FIL_PAGE_TYPE_BLOB	10	/*!< Uncompressed BLOB page */
#define FIL_PAGE_TYPE_ZBLOB	11	/*!< First compressed BLOB page */
#define FIL_PAGE_TYPE_ZBLOB2	12	/*!< Subsequent compressed BLOB page */
#define FIL_PAGE_TYPE_UNKNOWN	13	/*!< In old tablespaces, garbage in FIL_PAGE_TYPE is replaced with this value when flushing pages. */
#define FIL_PAGE_COMPRESSED	14	/*!< Compressed page */
#define FIL_PAGE_ENCRYPTED	15	/*!< Encrypted page */
#define FIL_PAGE_COMPRESSED_AND_ENCRYPTED 16/*!< Compressed and Encrypted page */
#define FIL_PAGE_ENCRYPTED_RTREE 17	/*!< Encrypted R-tree page */

2. Page Header

Page Header 用來記錄資料頁的狀態資訊，共占用 56 位元組，具體資訊如下表所示：

3. Infimun Records 和 Supremum Records

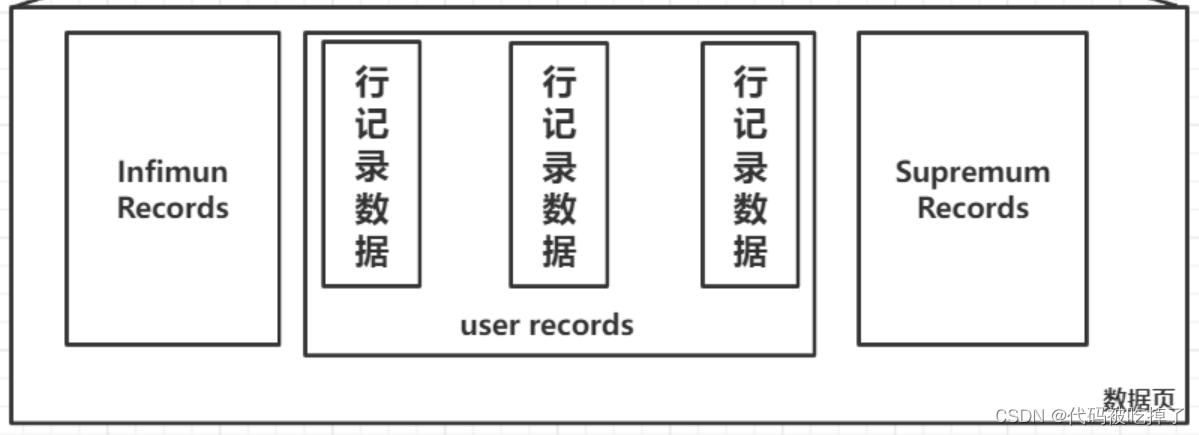

Infimun 記錄是比該頁中任何主鍵值都要小的值，Supremum 記錄是比任何可能大的值還要大的值，這兩個值在頁創建時被建立，并且在任何情況下都不會被洗掉，這兩個記錄位于頁中的所有航記錄資料的收尾處，如圖所示：

4. User Records

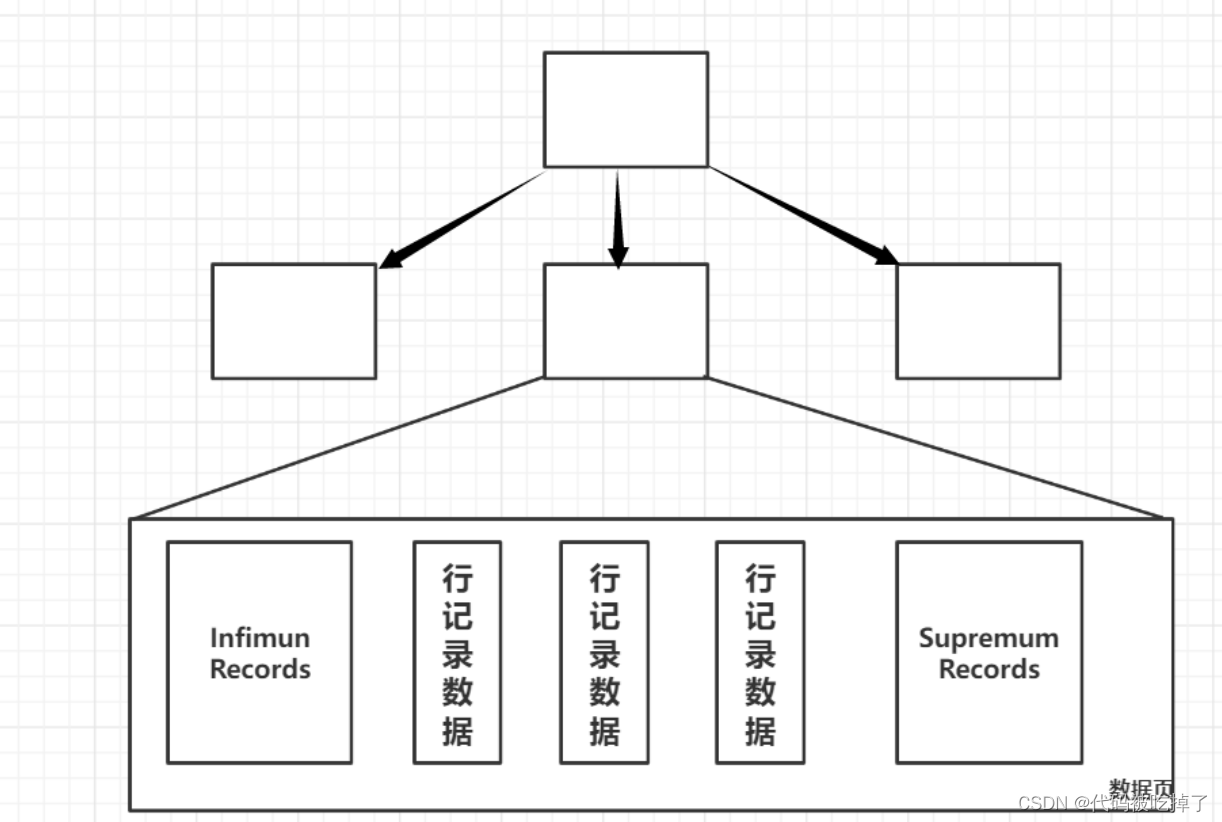

User Records實際存盤行記錄的內容，如圖：

5. Free Space

Free Space指的是空閑空間，同樣也是使用鏈表來進行組織的，在一條記錄被洗掉后，該空間會被自動加入到空閑串列中

6. Page Directory

Page Directory顧名思義是這個頁的所有記錄的一個目錄，存放著數量可變的記錄指標，這些指標指向頁中存放的記錄，有時記錄指標被稱為槽，所以Page Directorty有時被稱為目錄槽，在InnoDB頁面中并不是一個記錄指標對應一個記錄，而是若干個（1~8）記錄對應一個記錄指標，在完整的頁面中，每六條記錄將有一個槽，

記錄的頭資訊中有一個大小為4位的n_owned，表示管理當前記錄的槽一共管理了多少個記錄，

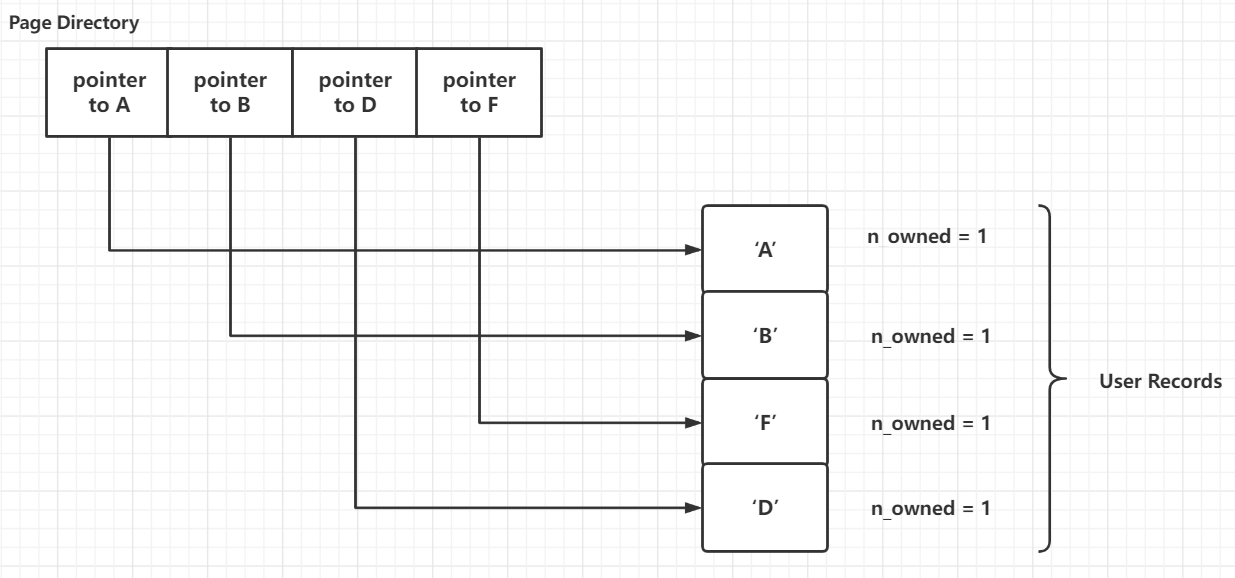

舉例：如果一個頁中的記錄是‘A’、‘B’、‘F’、‘D’，記錄指標將是（pointer to ‘A’）、（pointer to ‘B’）、（pointer to ‘D’）、（pointer to ‘F’）

由舉例可知，指標的排列順序是按照鍵值的順序排列的，故在查找某一條記錄時，可以通過二分查找的方式進行查找

所以查找一條記錄的程序為：先在 B+ 樹上定位到記錄所在的葉子節點（資料頁），然后將整個資料頁載入到記憶體中，然后在目錄槽中進行二分查找目標記錄所在的槽，然后在槽所管理的若干條記錄中尋找目標記錄

7. File Trailer

為了檢測頁向磁盤中寫入的程序中是否產生損壞，在 InnoDB 存盤引擎頁中設定了 File Trailer 來做檢驗，

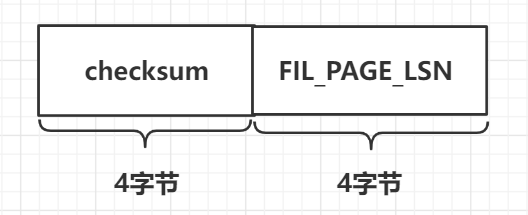

File Trailer 組成：只有一個 FIL_PAGE_END_LSN 部分，占用 8 位元組，前 4 位元組代表此頁的 checksum 值，最后 4 位元組和 File Header 中的 FIL_PAGE_LSN 相同

檢查原理：將 8 位元組的 File Trailer 與 File Header 中的 FIL_PAGE_SPACE_OR_CHKSUM 和 FIL_PAGE_LSN 組成的 8 位元組作比較（并不是簡單的等值比較，而是需要通過檢查 checksum 的演算法），

檢查 checksum 的演算法：通過引數innodb_checksum_algorithm 來控制，可設定的演算法有：crc32、none、strict_innodb、strict_crc32、strict_none，其中strict_*的演算法表示嚴格按照設定的演算法進行頁的檢測

MySQL [(none)]> show variables like 'innodb_checksum_algorithm'\G;
*************************** 1. row ***************************
Variable_name: innodb_checksum_algorithm
        Value: crc32
1 row in set, 1 warning (0.08 sec)

是否開啟對頁的完整性檢查由引數innodb_checksums控制：

MySQL [(none)]> show variables like 'innodb_checksums'\G;
*************************** 1. row ***************************
Variable_name: innodb_checksums
        Value: ON
1 row in set, 1 warning (0.00 sec)
