前言

對于Mybatis的快取在上一章節《吃透Mybatis原始碼-Mybatis執行流程》我們有提到一部分，這篇文章我們對將詳細分析一下Mybatis的一級快取和二級快取，

一級快取

市面上流行的ORM框架都支持快取，不管是Hibernate還是Mybatis都支持一級快取和二級快取，目的是把資料快取到JVM記憶體中，減少和資料庫的互動來提高查詢速度，同時MyBatis還可以整合三方快取技術，

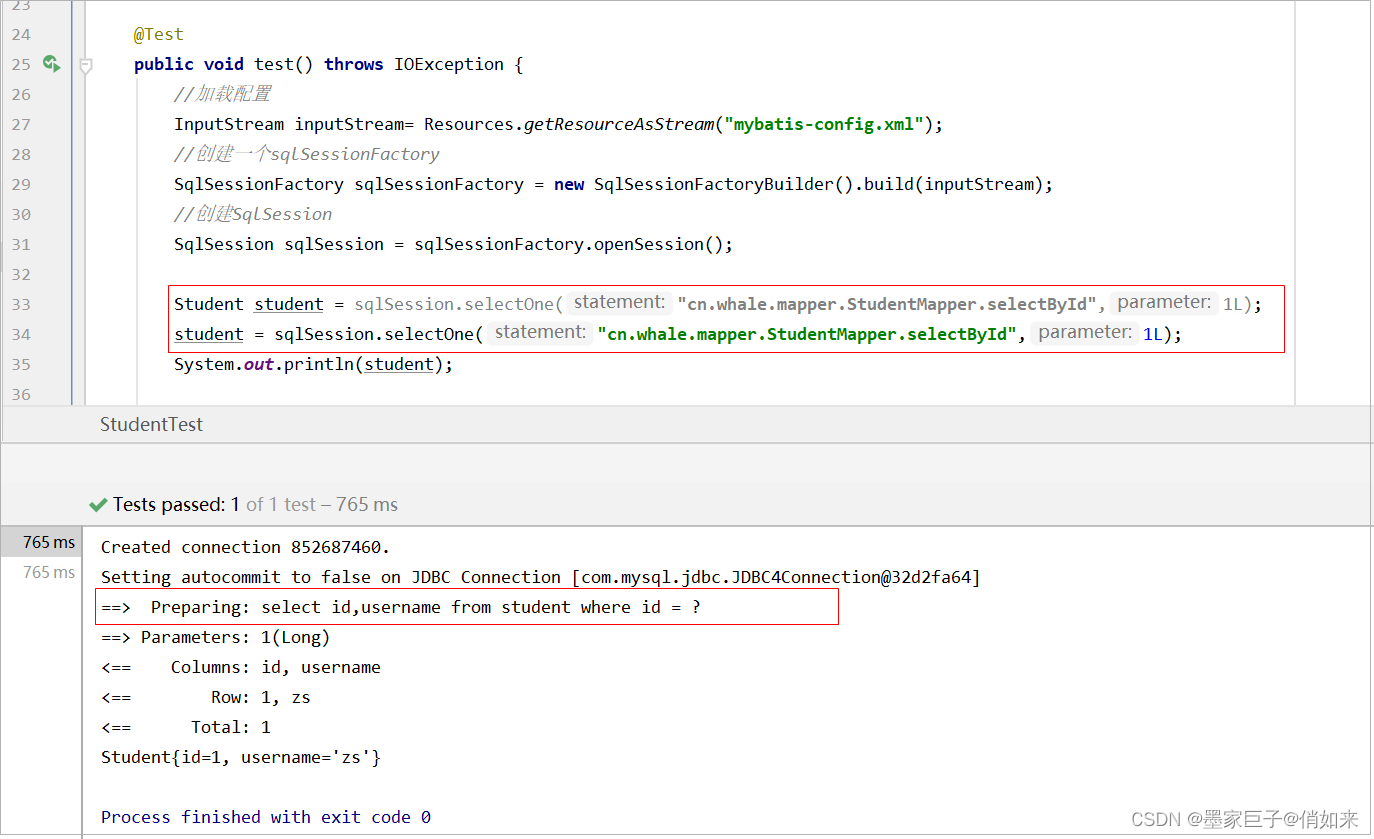

Mybatis一級緩默認開啟，是SqlSession級別的，也就是說需要同一個SqlSession執行同樣的SQL和引數才有可能命中快取，如：
在這里插入圖片描述
同一個SqlSession執行同一個SQL，發現控制臺日志只執行了一次SQL記錄，說明第二次查詢是走快取了，但是要注意的是，當SqlSession執行了delete,update,insert陳述句后，快取會被清除，

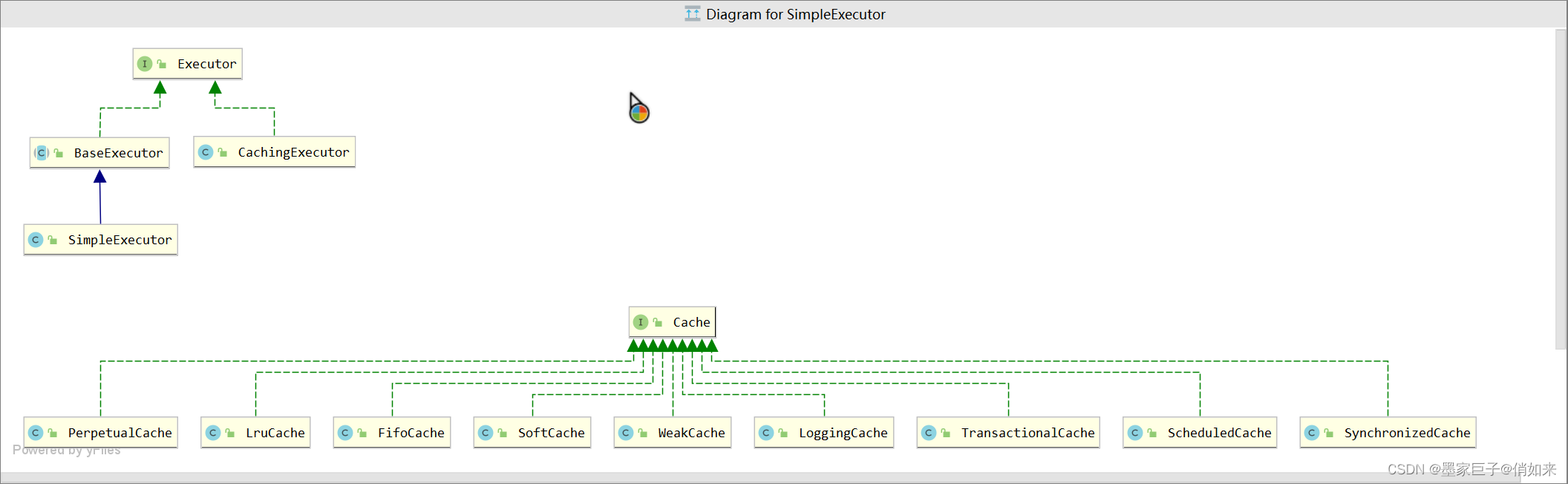

那么一級快取在哪兒呢？下面給大家介紹一個類，
在這里插入圖片描述
Mybatis中提供的快取都是Cache的實作類，但是真正實作快取的是PerpetualCache，其中維護了一個Map<Object, Object> cache = new HashMap<Object, Object>() 結構來快取資料，其他的快取類采用了裝飾模式對PerpetualCache做增強，比如：LruCache 在PerpetualCache 的基礎上增加了最近最少使用的快取清楚策略,當快取到達上限時候，洗掉最近最少使用的快取（Least Recently Use），代碼如下

public class LruCache implements Cache {
	//對 PerpetualCache 做裝飾
  private final Cache delegate;

下面對其他的快取類做一個介紹

PerpetualCache : 基礎快取類
LruCache ： LRU 策略的快取當快取到達上限時候，洗掉最近最少使用的快取（Least Recently Use），eviction=“LRU”（默認）
FifoCache : FIFO 策略的快取當快取到達上限時候，洗掉最先入隊的快取，配置eviction=“FIFO”
SoftCache WeakCache ：帶清理策略的快取通過 JVM 的軟參考和弱參考來實作快取，當 JVM 記憶體不足時，會自動清理掉這些快取，基于 SoftReference 和 WeakReference
SynchronizedCache ：同步快取基于 synchronized 關鍵字實作，解決并發問題
ScheduledCache ：定時調度的快取，在進行 get/put/remove/getSize 等操作前，判斷快取時間是否超過了設定的最長快取時間（默認是一小時），如果是則清空快取–即每隔一段時間清空一次快取
SerializedCache ：支持序列化的快取將物件序列化以后存到快取中，取出時反序列化
TransactionalCache ：事務快取，在二級快取中使用，可一次存入多個快取，移除多個快取，通過TransactionalCacheManager 中用 Map 維護對應關系，

一級快取到底存盤在哪兒？

一級快取在SimpleExecutor 的父類 BaseExecutor 執行器中，如下

public abstract class BaseExecutor implements Executor {

  private static final Log log = LogFactory.getLog(BaseExecutor.class);

  protected Transaction transaction;
  protected Executor wrapper;

  protected ConcurrentLinkedQueue<DeferredLoad> deferredLoads;
  //一級快取
  protected PerpetualCache localCache;

PerpetualCache快取類原始碼如下

public class PerpetualCache implements Cache {

  private final String id;
  //快取
  private Map<Object, Object> cache = new HashMap<Object, Object>();

那么一級快取在什么時候創建的？

在 BaseExecutor 中的構造器中創建了一級快取，而執行器Executor 是保存在SqlSession中的，也就是說當創建SqlSession的時候，就會創建 SimpleExecutor，而在SimpleExecutor的構造器中會呼叫BaseExecutor的構造器來創建一級快取，見：org.apache.ibatis.executor.SimpleExecutor#SimpleExecutor

public class SimpleExecutor extends BaseExecutor {
	//執行器構造器
  public SimpleExecutor(Configuration configuration, Transaction transaction) {
  	//呼叫父類構造器
    super(configuration, transaction);
  }

下面是 BaseExecutor 的執行器 org.apache.ibatis.executor.BaseExecutor#BaseExecutor

public abstract class BaseExecutor implements Executor {

  private static final Log log = LogFactory.getLog(BaseExecutor.class);

  protected Transaction transaction;
  protected Executor wrapper;

  //一級快取
  protected PerpetualCache localCache;
  protected PerpetualCache localOutputParameterCache;
  protected Configuration configuration;


  protected BaseExecutor(Configuration configuration, Transaction transaction) {
    this.transaction = transaction;
    this.deferredLoads = new ConcurrentLinkedQueue<DeferredLoad>();
    //創建一級快取
    this.localCache = new PerpetualCache("LocalCache");
    this.localOutputParameterCache = new PerpetualCache("LocalOutputParameterCache");
    this.closed = false;
    this.configuration = configuration;
    this.wrapper = this;
  }

一級快取怎么存盤的？

一級快取是在執行查詢的時候會先走二級快取，二級快取么有就會走一級快取，以及快取沒有就會走資料庫查詢，然后放入一級快取和二級快取，我們來看一下原始碼流程，見：org.apache.ibatis.executor.CachingExecutor#query

@Override
  public <E> List<E> query(MappedStatement ms, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler) throws SQLException {
    BoundSql boundSql = ms.getBoundSql(parameterObject);
    //構建快取的Key
    CacheKey key = createCacheKey(ms, parameterObject, rowBounds, boundSql);
    //執行查詢
    return query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
  }

這里在嘗試構建Cachekey ，cachekey時由：MappedStatement的id(如：cn.xx.xx.xxMapper.selectByid) ，分頁，Sql,引數值一起構建而成的，一級二級快取都是如此，

  @Override
  public <E> List<E> query(MappedStatement ms, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql)
      throws SQLException {
    //開啟了二級快取才會存在Cache
    Cache cache = ms.getCache();
    if (cache != null) {
      flushCacheIfRequired(ms);
      if (ms.isUseCache() && resultHandler == null) {
        ensureNoOutParams(ms, boundSql);
        @SuppressWarnings("unchecked")
        //走二級快取查詢資料
        List<E> list = (List<E>) tcm.getObject(cache, key);
        if (list == null) {
          //二級快取沒有，走資料庫查詢資料
          list = delegate.<E> query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
          //寫入二級快取
          tcm.putObject(cache, key, list); // issue #578 and #116
        }
        return list;
      }
    }
    return delegate.<E> query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
  }

這里我們看到，在執行org.apache.ibatis.executor.CachingExecutor#query 查詢的時候會先走二級快取，二級快取沒有會繼續呼叫 org.apache.ibatis.executor.BaseExecutor#query 查詢，而BaseExecutor#query會嘗試先走一級快取

public <E> List<E> query(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql) throws SQLException {
    ErrorContext.instance().resource(ms.getResource()).activity("executing a query").object(ms.getId());
    if (closed) {
      throw new ExecutorException("Executor was closed.");
    }
    if (queryStack == 0 && ms.isFlushCacheRequired()) {
      clearLocalCache();
    }
    List<E> list;
    try {
      queryStack++;
      //【重要】走一級快取獲取資料
      list = resultHandler == null ? (List<E>) localCache.getObject(key) : null;
      if (list != null) {
        handleLocallyCachedOutputParameters(ms, key, parameter, boundSql);
      } else {
      //如果一級快取中沒有，走資料庫查詢資料
        list = queryFromDatabase(ms, parameter, rowBounds, resultHandler, key, boundSql);
      }
    } finally {
      queryStack--;
    }
    if (queryStack == 0) {
      for (DeferredLoad deferredLoad : deferredLoads) {
        deferredLoad.load();
      }
      // issue #601
      deferredLoads.clear();
      if (configuration.getLocalCacheScope() == LocalCacheScope.STATEMENT) {
        // issue #482
        clearLocalCache();
      }
    }
    return list;
  }

上面代碼會先走一級快取拿資料，如果一級快取沒有，就走資料庫獲取資料，然后加入一級快取org.apache.ibatis.executor.BaseExecutor#queryFromDatabase

private <E> List<E> queryFromDatabase(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql) throws SQLException {
    List<E> list;
    localCache.putObject(key, EXECUTION_PLACEHOLDER);
    try {
      //走資料庫查詢資料
      list = doQuery(ms, parameter, rowBounds, resultHandler, boundSql);
    } finally {
      localCache.removeObject(key);
    }
    //把資料寫入一級快取
    localCache.putObject(key, list);
    if (ms.getStatementType() == StatementType.CALLABLE) {
      localOutputParameterCache.putObject(key, parameter);
    }
    return list;
  }

到這里我們就看到了一級快取和二級快取的執行流程，注意的是：先執行二級快取再執行一級快取，

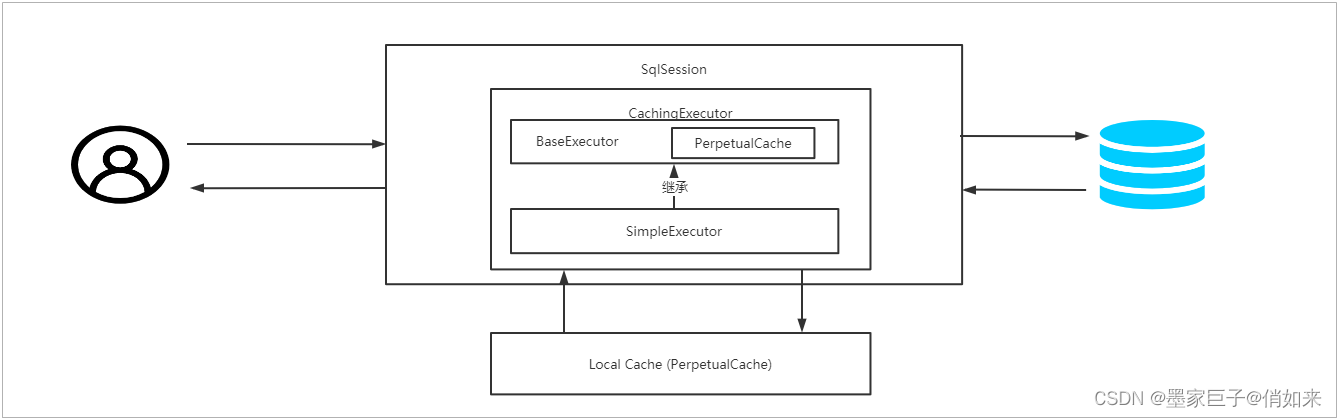

這里畫一個一級快取的圖
在這里插入圖片描述

二級快取

第一步：二級快取需要在mybatis-config.xml 配置中開啟，如下

<setting name="cacheEnabled" value="true"/>

當然其實該配置默認是開啟的，也就是默認會使用 CachingExecutor 裝飾基本的執行器，
第二步驟：需要在mapper.xml中配置 < cache/>如下

<mapper namespace="cn.whale.mapper.StudentMapper">
	<cache type="org.apache.ibatis.cache.impl.PerpetualCache"
		 size="1024"
		 eviction="LRU"
		 flushInterval="120000"
		 readOnly="false"/>
...省略...

解釋一下上面的配置，首先<cache/> 是在某個mapper.xml中指定的，也就是說二級快取作用于當前的namespace.

type : 代表的是使用什么型別的快取，只要是實作了 Cache 介面的實作類都可以
size ：快取的個數，默認是1024 個物件
eviction ：快取剔除策略，LRU – 最近最少使用的：移除最長時間不被使用的物件（默認）；FIFO – 先進先出：按物件進入快取的順序來移除它們；SOFT – 軟參考：移除基于垃圾回收器狀態和軟參考規則的物件；WEAK – 弱參考：更積極地移除基于垃圾收集器狀態和弱參考規則的物件
flushInterval ：定時自動清空快取間隔自動重繪時間，單位 ms，未配置時只有呼叫時重繪
readOnly ：快取時候只讀
blocking ：是否使用可重入鎖實作快取的并發控制 true，會使用 BlockingCache 對 Cache 進行裝飾默認 false

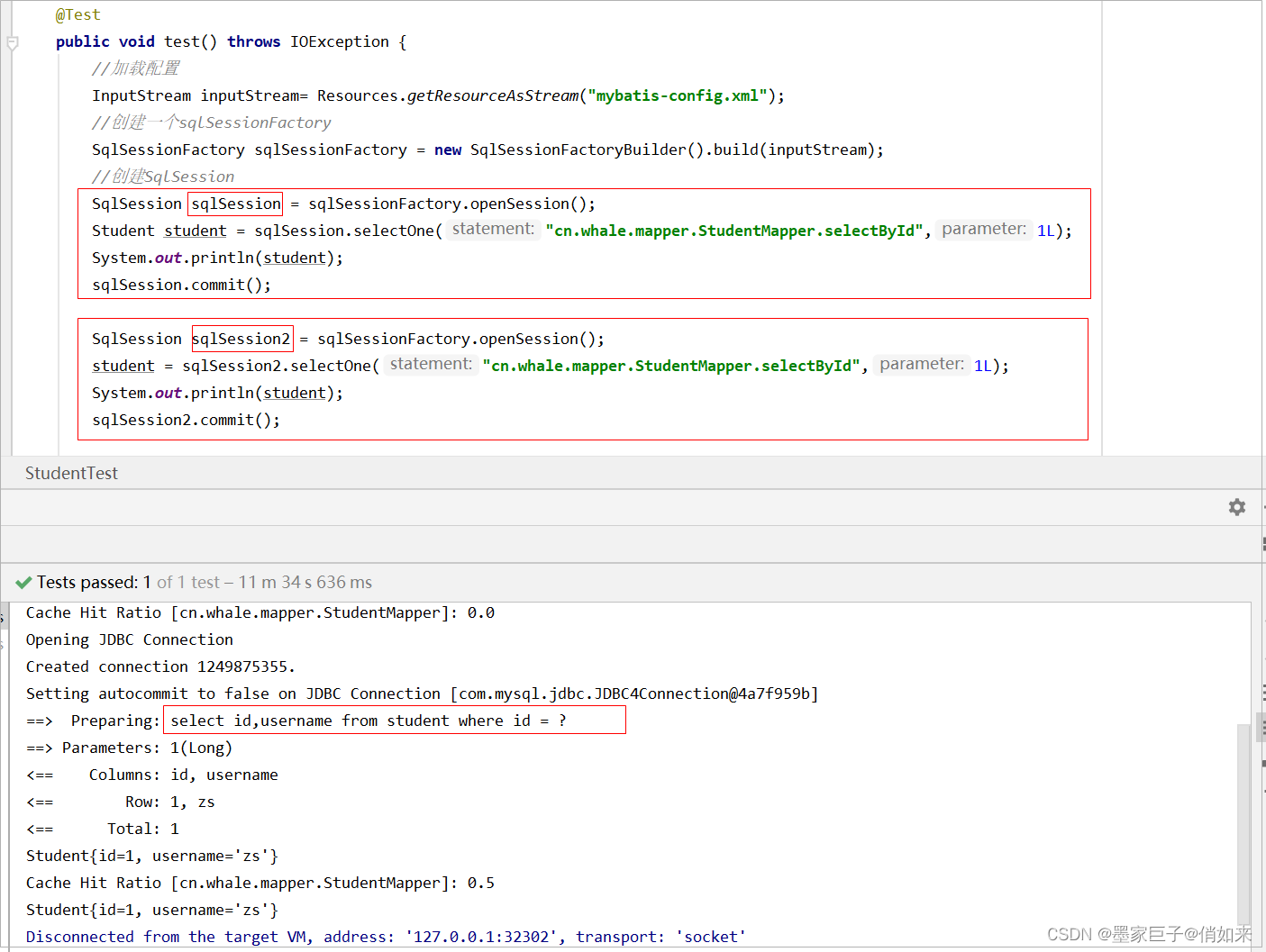

Mapper.xml 配置了之后，select()會被快取，update()、delete()、insert() 會重繪快取，下面是測驗案例
在這里插入圖片描述

可以看到，這里使用了2個SqlSesion 2次執行了相同的SQL，引數相同，看控制臺日志只執行了一次SQL，說明是命中的二級快取，因為滿足條件：同一個 namespace下的相同的SQL被執行，盡管使用的SqlSession不是同一個，

但是你可能注意到一個細節，就是session.commit() 為什么要提交事務呢？這就要說到二級快取的存盤結構了，如果不執行commit是不會寫入二級快取的，在 CachingExecutor 中有一個屬性private final TransactionalCacheManager tcm = new TransactionalCacheManager(); 看名字肯能夠看出二級快取和事務有關系，結構如下

public class CachingExecutor implements Executor {

  private final Executor delegate;
  //二級快取，通過TransactionalCacheManager來管理
  private final TransactionalCacheManager tcm = new TransactionalCacheManager();

TransactionalCacheManager 中維護了一個 HashMap<Cache, TransactionalCache>()

public class TransactionalCacheManager {
  //二級快取的HashMap
  private final Map<Cache, TransactionalCache> transactionalCaches = new HashMap<Cache, TransactionalCache>();

在TransactionCache中維護了一個 Map<Object, Object> entriesToAddOnCommit;

public class TransactionalCache implements Cache {

  private static final Log log = LogFactory.getLog(TransactionalCache.class);

  private final Cache delegate;
  private boolean clearOnCommit;
  //二級快取臨時存盤
  private final Map<Object, Object> entriesToAddOnCommit;

  ...省略...
  //寫入二級快取
  @Override
  public void putObject(Object key, Object object) {
    entriesToAddOnCommit.put(key, object);
  }

當執行查詢的時候，從資料庫查詢出來資料回寫入TransactionalCache的entriesToAddOnCommit中，我們來看一下二級快取寫入的流程，見：org.apache.ibatis.executor.CachingExecutor#query

@Override
  public <E> List<E> query(MappedStatement ms, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql)
      throws SQLException {
      //如果mapper.xml配置了 <cache/> 就會創建 Cache
    Cache cache = ms.getCache();
    if (cache != null) {
      flushCacheIfRequired(ms);
      if (ms.isUseCache() && resultHandler == null) {
        ensureNoOutParams(ms, boundSql);
        @SuppressWarnings("unchecked")
        //從二級快取獲取
        List<E> list = (List<E>) tcm.getObject(cache, key);
        if (list == null) {
          list = delegate.<E> query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
          //寫入二級快取
          tcm.putObject(cache, key, list); // issue #578 and #116
        }
        return list;
      }
    }
    return delegate.<E> query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
  }

如果mapper.xml配置了就會創建 Cache，Cache不為null，才會走到二級快取的流程，此時代碼來到org.apache.ibatis.cache.TransactionalCacheManager#putObject

public class TransactionalCacheManager {
  //存盤二級快取
  private final Map<Cache, TransactionalCache> transactionalCaches = new HashMap<Cache, TransactionalCache>();

	public void putObject(Cache cache, CacheKey key, Object value) {
	//通過cache為key拿到 TransactionalCache ，把資料put進去
    getTransactionalCache(cache).putObject(key, value);
  }

存盤資料的是TransactionalCache ，見org.apache.ibatis.cache.decorators.TransactionalCache#putObject

public class TransactionalCache implements Cache {

  private static final Log log = LogFactory.getLog(TransactionalCache.class);
  //正在的二級快取存盤位置
  private final Cache delegate;
  private boolean clearOnCommit;
  //臨時的二級快取存盤位置
  private final Map<Object, Object> entriesToAddOnCommit;

  @Override
  public void putObject(Object key, Object object) {
    entriesToAddOnCommit.put(key, object);
  }

我們看到，資料寫到了 TransactionalCache#entriesToAddOnCommit 一個Map中，只有在執行commit的時候資料才會真正寫入二級快取，

我們來看下SqlSession.commit方法是如何觸發二級快取真正的寫入的,見：org.apache.ibatis.session.defaults.DefaultSqlSession#commit()

  @Override
  public void commit() {
    commit(false);
  }

  @Override
  public void commit(boolean force) {
    try {
    //呼叫執行器提交事務
      executor.commit(isCommitOrRollbackRequired(force));
      dirty = false;
    } catch (Exception e) {
      throw ExceptionFactory.wrapException("Error committing transaction.  Cause: " + e, e);
    } finally {
      ErrorContext.instance().reset();
    }
  }

代碼來到org.apache.ibatis.executor.CachingExecutor#commit

@Override
  public void commit(boolean required) throws SQLException {
    //提交事務
    delegate.commit(required);
    //呼叫org.apache.ibatis.cache.TransactionalCacheManager#commit提交事務
    tcm.commit();
  }

代碼來到org.apache.ibatis.cache.TransactionalCacheManager#commit

public void commit() {
    for (TransactionalCache txCache : transactionalCaches.values()) {
      //呼叫 TransactionalCache#commit
      txCache.commit();
    }
  }

代碼來到org.apache.ibatis.cache.decorators.TransactionalCache#commit

public class TransactionalCache implements Cache {

  private static final Log log = LogFactory.getLog(TransactionalCache.class);
  //真正的二級快取存盤位置，本質是一個 PerpetualCache
  private final Cache delegate;
  //臨時存盤二級快取
  private final Map<Object, Object> entriesToAddOnCommit;

  public void commit() {
    if (clearOnCommit) {
      delegate.clear();
    }
    //這里在寫入快取，保存到TransactionalCache中的delegate欄位，本質是一個PerpetualCache
    flushPendingEntries();
    //把entriesToAddOnCommit清除掉
    reset();
  }

  private void flushPendingEntries() {
	    for (Map.Entry<Object, Object> entry : entriesToAddOnCommit.entrySet()) {
	      //從entriesToAddOnCommit中拿到臨時的快取資料，寫入快取，最侄訓寫入PerpetualCache#cache欄位中
	      delegate.putObject(entry.getKey(), entry.getValue());
	    }
	    for (Object entry : entriesMissedInCache) {
	      if (!entriesToAddOnCommit.containsKey(entry)) {
	        delegate.putObject(entry, null);
	      }
	    }
   }

	private void reset() {
	    clearOnCommit = false;
	    //清除entriesToAddOnCommit
	    entriesToAddOnCommit.clear();
	    entriesMissedInCache.clear();
  }

所以我們總結一下二級快取的寫入流程，二級快取通過 TransactionalCacheManager中的一個Map<Cache, TransactionalCache>管理的，當執行query查詢處資料的時候，會把資料寫入TransactionalCache中的 Map<Object, Object> entriesToAddOnCommit 中臨時存盤，當執行commit的時候才會把entriesToAddOnCommit中的資料寫入TransactionalCache中的 Cache delegate ，其本質和一級快取一樣，也是一個 PerpetualCache，

當我們做第二次query的時候會嘗試通過 TransactionalCacheManager#getObject 從二級快取獲取資料

public class TransactionalCacheManager {

  private final Map<Cache, TransactionalCache> transactionalCaches = new HashMap<Cache, TransactionalCache>();
  //獲取二級快取
  public Object getObject(Cache cache, CacheKey key) {
    return getTransactionalCache(cache).getObject(key);
  }

然后會從 TransactionalCache中的delegate中獲取快取

public class TransactionalCache implements Cache {

  private static final Log log = LogFactory.getLog(TransactionalCache.class);
 //二級快取
  private final Cache delegate;
  ...省略...

  @Override
  public Object getObject(Object key) {
    // issue #116
    //從二級快取獲取資料
    Object object = delegate.getObject(key);
    if (object == null) {
      entriesMissedInCache.add(key);
    }
    // issue #146
    if (clearOnCommit) {
      return null;
    } else {
      return object;
    }
  }

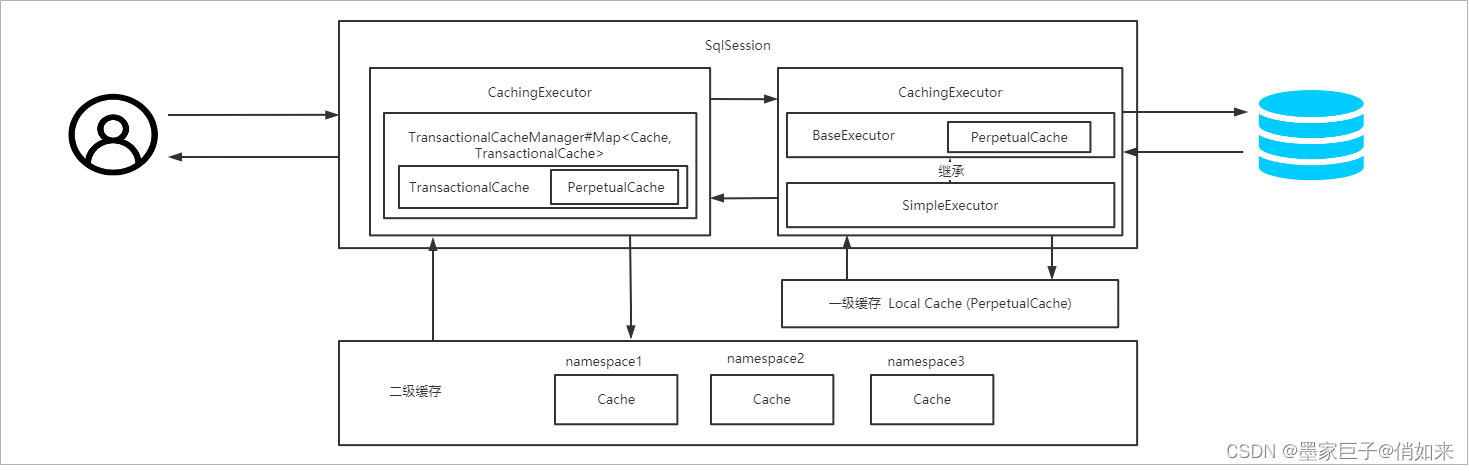

所以記得，二級快取一定要commit才會起作用，下面花了一個一級快取和二級快取的結構圖
在這里插入圖片描述

三方快取框架

除了使用Mybatis自帶的快取，也可以使用第三方快取方式，比如：比如 ehcache 和 redis 下面以Redis為例，首先匯入mybatis整合redis的依賴

<dependency>
	 <groupId>org.mybatis.caches</groupId>
	 <artifactId>mybatis-redis</artifactId>
	 <version>1.0.0-beta2</version>
 </dependency>

第二步驟：在mapper.xml配置快取

<cache type="org.mybatis.caches.redis.RedisCache"
	eviction="FIFO"
	flushInterval="60000"
	size="512" readOnly="true"/>

這里type使用了RedisCache,RedisCache也是實作了Cache介面的，接著我們需要配置Redis的鏈接屬性，默認RedisCache類會讀取名字為 : redis.properties 的組態檔

host=127.0.0.1
password=123456
port=6379
connectionTimeout=5000
soTimeout=5000
database=0

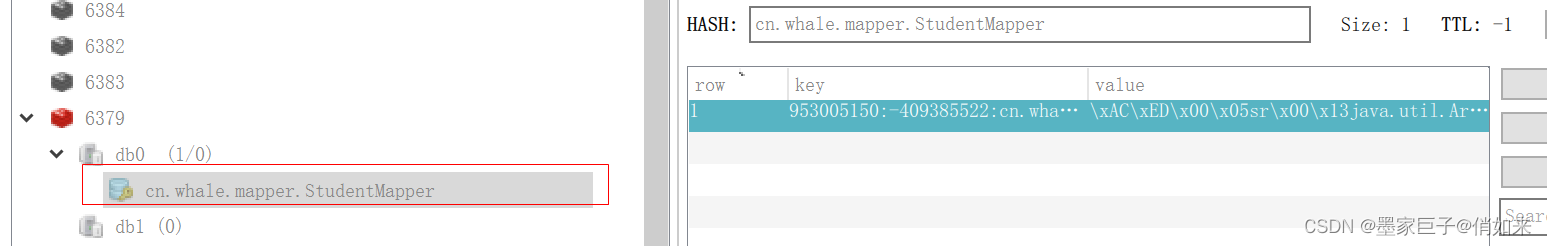

再次執行測驗代碼，查看Redis效果如下
在這里插入圖片描述
博主在參加博客之星評比，點擊鏈接， https://bbs.csdn.net/topics/603957267 瘋狂打Call！五星好評 ????? 感謝

轉載請註明出處，本文鏈接：https://www.uj5u.com/houduan/404127.html

標籤：java

上一篇：【java高性能編程基礎】 - jdk提供的三對執行緒通信的等待/通知機制api

下一篇：GitLab + Jenkins + Maven + Tomcat 實作自動集成、打包、部署
