使用python在同一圖形上的多個圖，時間坐標

我正在嘗試使用 python 在同一個圖形上繪制多個圖。該圖應該是線性的，x 坐標代表一天中的時間，y 坐標與值匹配。每個情節匹配不同的日期。

資料存盤在字典中。鍵代表日期，值包含 2 個串列：第一個匹配 x 坐標，第二個匹配 y 坐標。例如：

dict_data = {"4 April": [[datetime(1900, 1, 1, 22, 59), datetime(1900, 1, 1, 23, 1), datetime(1900, 1, 1, 23, 8), datetime(1900, 1, 1, 23, 50)], [405, 320, 300, 360]], "5 April": [[datetime(1900, 1, 1, 8, 10), datetime(1900, 1, 1, 9, 40), datetime(1900, 1, 1, 11, 8), datetime(1900, 1, 1, 11, 10)], [120, 20, 10, 0]]}

我在 Python 中使用 Matplotlib 發現堆疊溢位繪圖時間的帖子。這沒有幫助，因為他們創建的圖表上的 x 軸是“datetime”型別，而我使用“datetime.time”datetime”。（我不希望 x 軸顯示日期）。還有，他們創建的圖表是散點圖，而我需要它是線性的。

這是我嘗試過的：

def multiple_plots(dict_data):
"""
Method to plot multiple times in one figure.
It receives a dictionary with the representation of the data in the csv file.
Every key in the dictionary represent a different date that will have its own plot ont the graph.
"""
for date, coordinates in dict_data.items():
    time_coordinates = coordinates[0]
    # converting the x coordinates in the type datetime.time to int
    x_coordinates = matplotlib.dates.date2num(time_coordinates)
    val_coordinates = coordinates[1]
    plt.plot(list(map(int, x_coordinates)), list(map(int, val_coordinates)), label=date)

plt.legend(loc='best')
plt.show()

uj5u.com熱心網友回復：

這應該可以毫不費力地作業：

import matplotlib.pyplot as plt
import datetime

dict_data = {"4 April": [[datetime.datetime(1900, 1, 1, 22, 59), datetime.datetime(1900, 1, 1, 23, 1), datetime.datetime(1900, 1, 1, 23, 8), datetime.datetime(1900, 1, 1, 23, 50)], [405, 320, 300, 360]], "5 April": [[datetime.datetime(1900, 1, 1, 8, 10), datetime.datetime(1900, 1, 1, 9, 40), datetime.datetime(1900, 1, 1, 11, 8), datetime.datetime(1900, 1, 1, 11, 10)], [120, 20, 10, 0]]}

fig, ax = plt.subplots()
for k in dict_data:
    ax.plot(dict_data[k][0], dict_data[k][1])

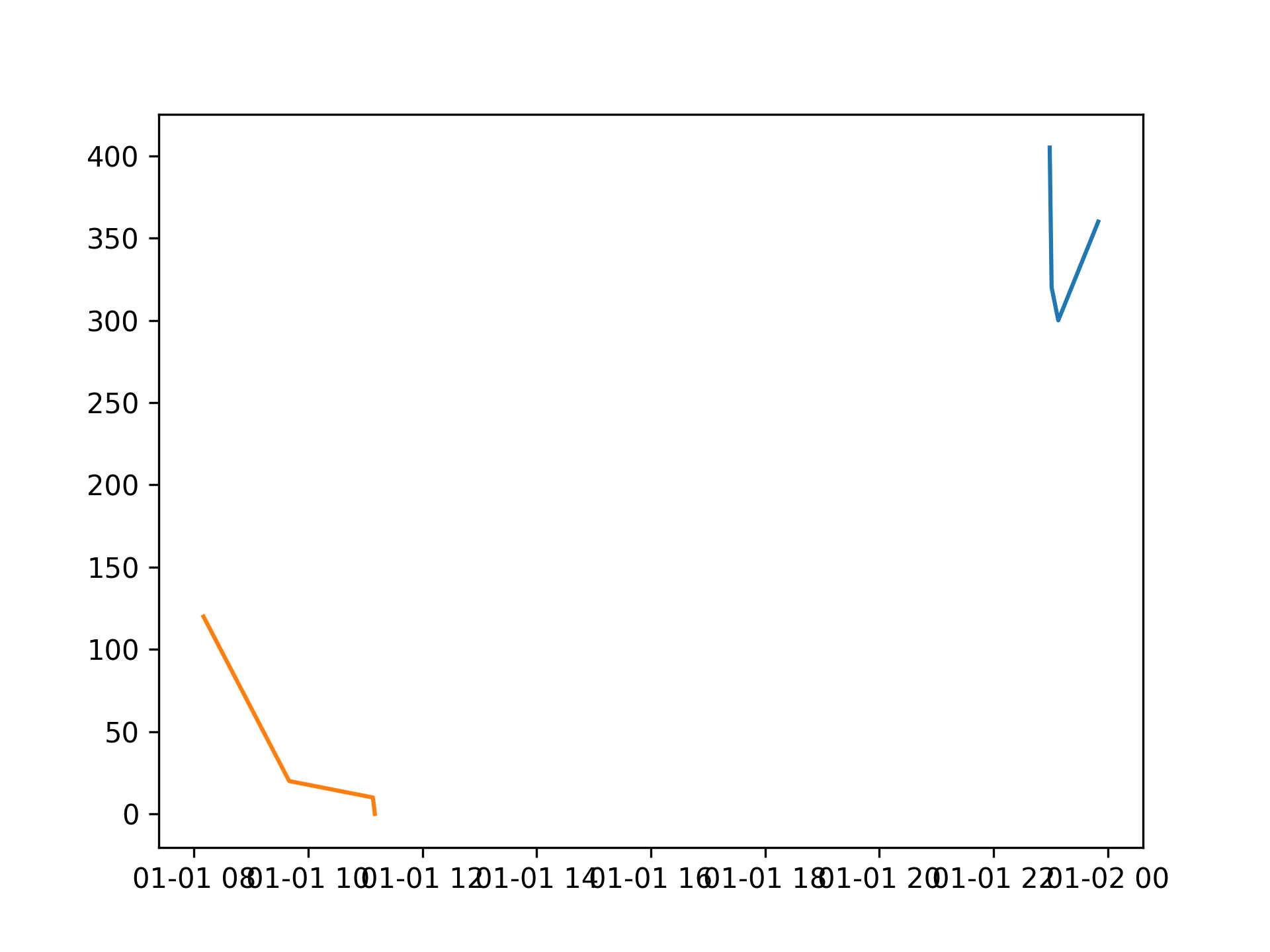

plt.show()

顯然這看起來有點局促，但如果你使用簡潔的轉換器：

plt.rcParams['date.converter'] = 'concise'

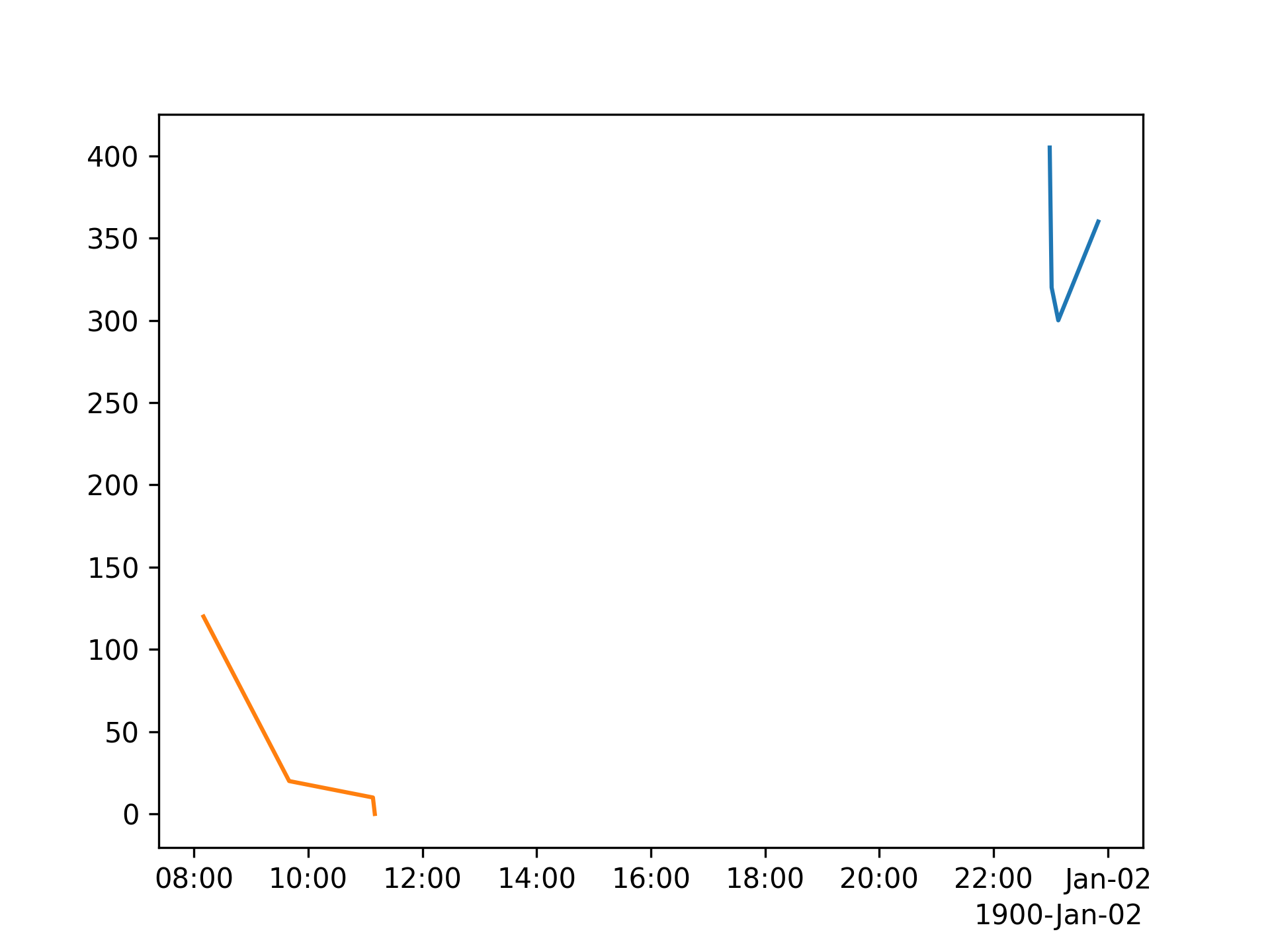

然后你得到

uj5u.com熱心網友回復：

基于有問題的編輯進行編輯

代碼，使用plot_date和線型'-'。

import matplotlib
import numpy as np
from datetime import datetime
import matplotlib.pyplot as plt

dict_data = {"4 April": [[np.datetime64("2022-07-01T22:59:00"), np.datetime64("2022-07-01T23:01:00"), np.datetime64("2022-07-01T23:08:00"), np.datetime64("2022-07-01T23:50:00")], [405, 320, 300, 360]], "5 April": [[np.datetime64("2022-07-01T08:10:00"), np.datetime64("2022-07-01T09:40:00"), np.datetime64("2022-07-01T11:08:00"), np.datetime64("2022-07-01T11:10:00")], [120, 20, 10, 0]]}
# dict_data = {"4 April": [[datetime(2022, 7, 1, 22, 59), datetime(2022, 7, 1, 23, 1), datetime(2022, 7, 1, 23, 8), datetime(2022, 7, 1, 23, 50)], [405, 320, 300, 360]], "5 April": [[datetime(2022, 7, 1, 8, 10), datetime(2022, 7, 1, 9, 40), datetime(2022, 7, 1, 11, 8), datetime(2022, 7, 1, 11, 10)], [120, 20, 10, 0]]}

def multiple_plots(dict_data):
    """
    Method to plot multiple times in one figure.
    It receives a dictionary with the representation of the data in the csv file.
    Every key in the dictionary represent a different date that will have its own plot ont the graph.
    """
    for date, coordinates in dict_data.items():
        time_coordinates = coordinates[0]
        # converting the x coordinates in the type np.datetime64 t2022-07-01To int
        x_coordinates = matplotlib.dates.date2num(time_coordinates)
        val_coordinates = coordinates[1]
        plt.plot_date(list(map(int, x_coordinates)), list(map(int, val_coordinates)), '-', label=date)

    plt.legend(loc='best')
    plt.show()

multiple_plots(dict_data)

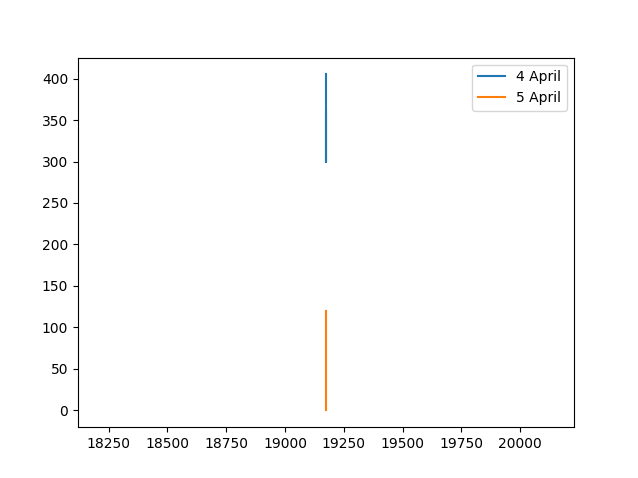

最終輸出：

date2num除了時間之外，該功能還需要年、月和日。因此，兩個簡單的修復是：

1. 發送年、月和時間

dict_data = {"4 April": [[datetime(2022, 7, 1, 22, 59), datetime(2022, 7, 1, 23, 1), datetime(2022, 7, 1, 23, 8), datetime(2022, 7, 1, 23, 50)], [405, 320, 300, 360]], "5 April": [[datetime(2022, 7, 1, 8, 10), datetime(2022, 7, 1, 9, 40), datetime(2022, 7, 1, 11, 8), datetime(2022, 7, 1, 11, 10)], [120, 20, 10, 0]]}

2. 發送np.datetime64型別

dict_data = {"4 April": [[np.datetime64("2022-07-01T22:59:00"), np.datetime64("2022-07-01T23:01:00"), np.datetime64("2022-07-01T23:08:00"), np.datetime64("2022-07-01T23:50:00")], [405, 320, 300, 360]], "5 April": [[np.datetime64("2022-07-01T08:10:00"), np.datetime64("2022-07-01T09:40:00"), np.datetime64("2022-07-01T11:08:00"), np.datetime64("2022-07-01T11:10:00")], [120, 20, 10, 0]]}

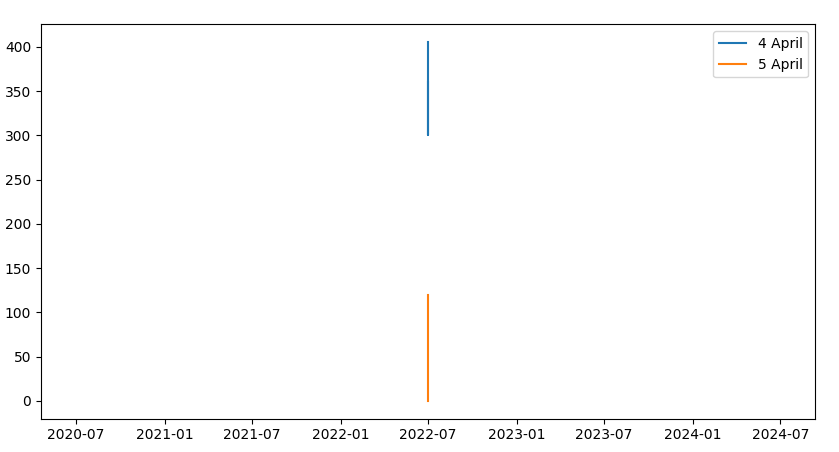

他們都作業。最后的情節是：
