OpenROAD 支持 RTL to GDS Flow ，即芯片設計的后端物理實作，
一、Code下載和編譯
1.1 Code下載與依賴安裝

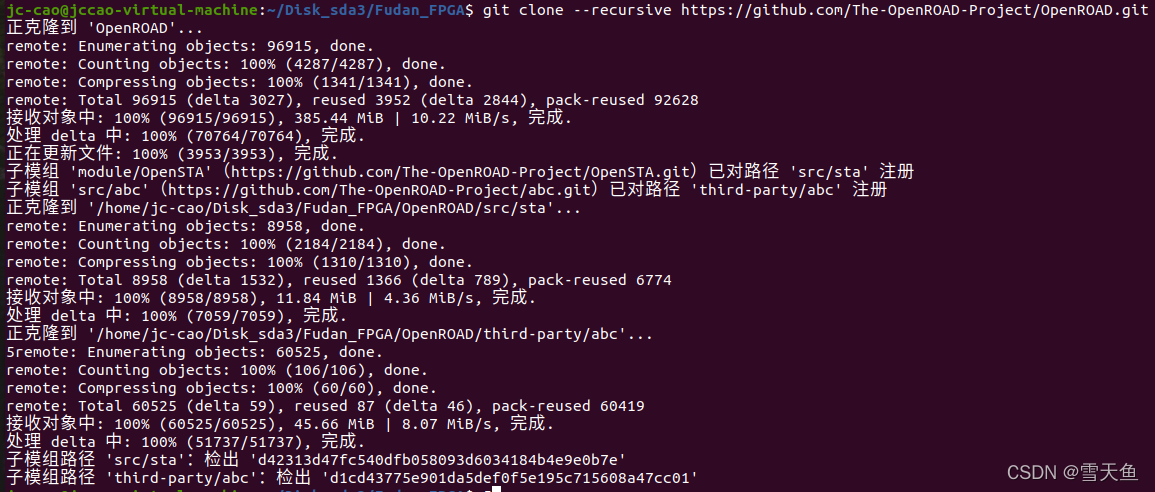

打開終端，輸入
git clone --recursive https://github.com/The-OpenROAD-Project/OpenROAD.git
再安裝依賴，輸入：
cd OpenROAD

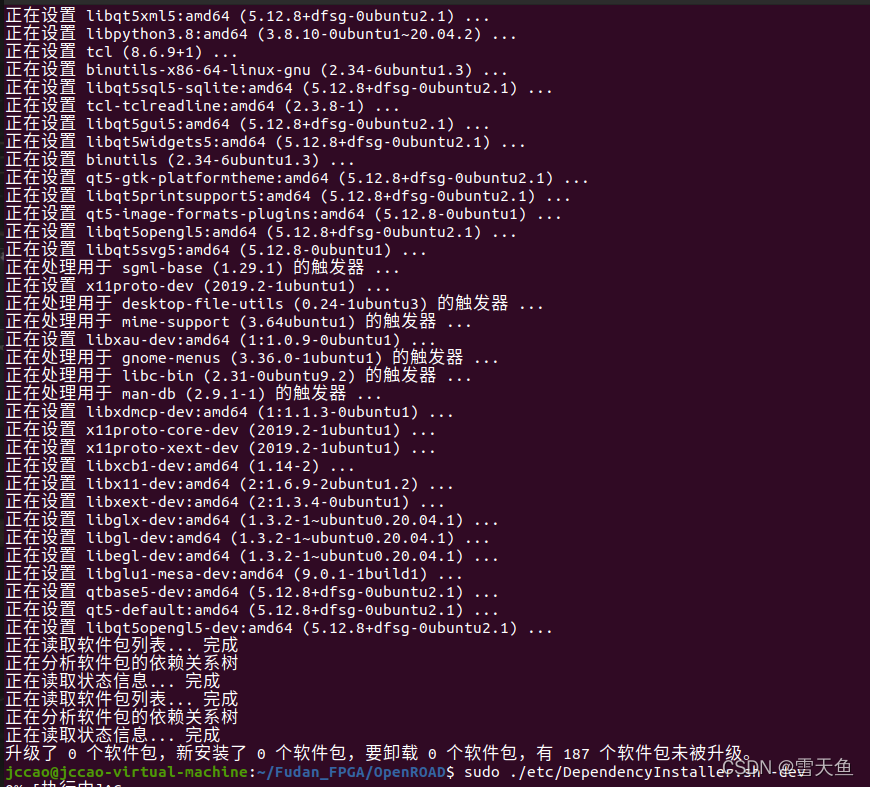

sudo ./etc/DependencyInstaller.sh -run
sudo ./etc/DependencyInstaller.sh -dev

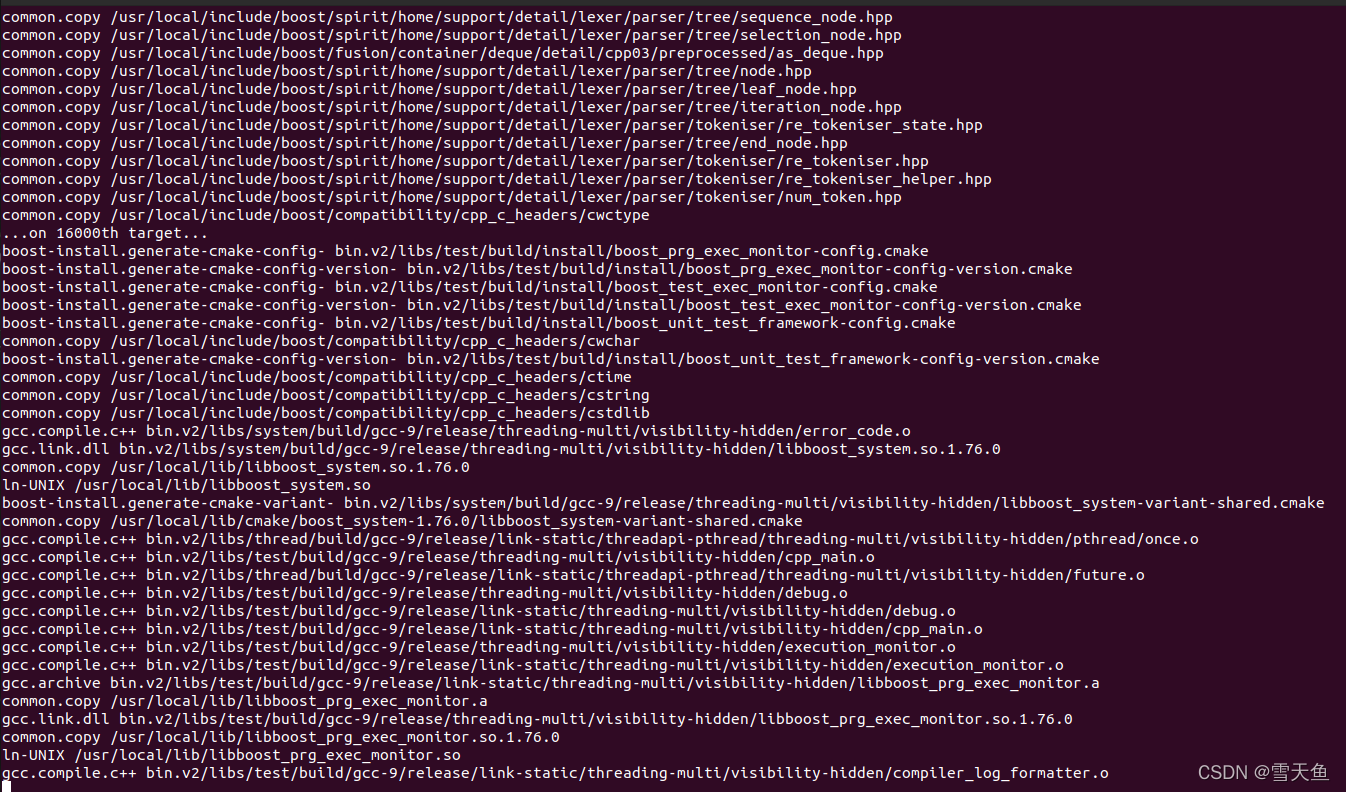

會自動安裝boost、swig、eigen、lemon、spdlog，
再安裝編譯所需的一些庫：
sudo apt-get install libspdlog-dev
sudo apt install tcl-dev
二、代碼編譯
2.1 手動編譯
在 OpenROAD 檔案夾下打開終端，輸入;
mkdir build
mkdir install
cd build

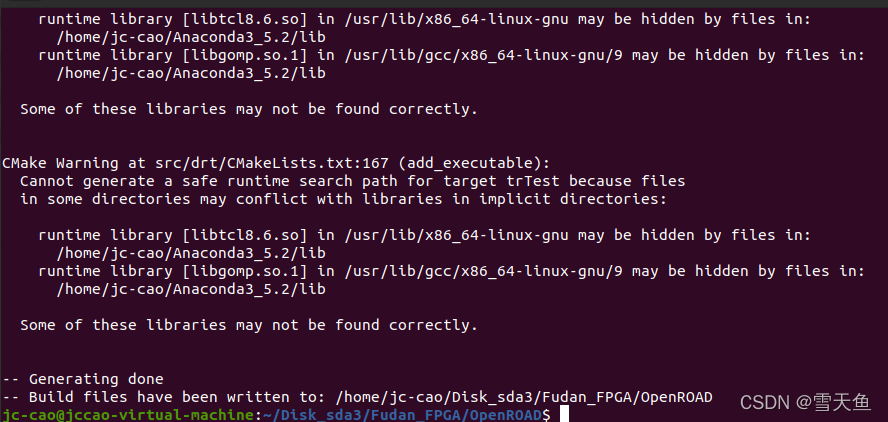

cmake .. -DCMAKE_INSTALL_PREFIX=/home/jc-cao/Disk_sda3/Fudan_FPGA/OpenROAD/install
make DESTDIR=/home/jc-cao/Disk_sda3/Fudan_FPGA/OpenROAD/install install

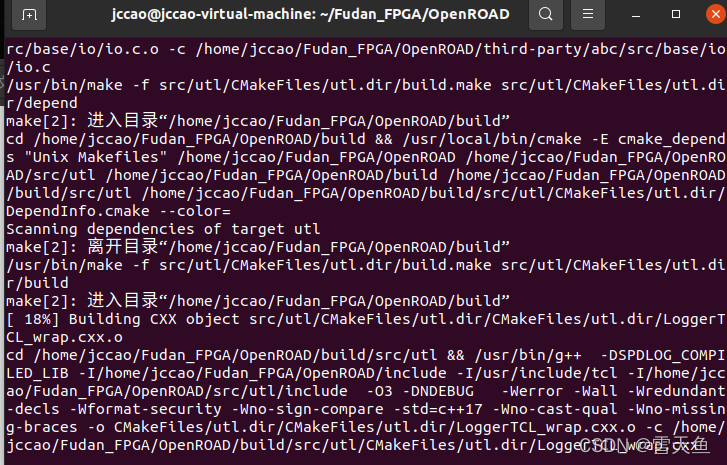

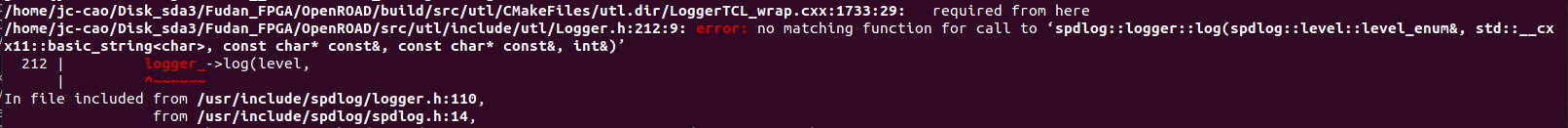

make install 所需時間比較久，耐心等待，然后我卡在了52%:
這個問題我不知道如何解決，庫也下載了呀，但就是不行，
注：-DCMAKE_INSTALL_PREFIX 和 DESTDIR 均是用來指定安裝的檔案夾路徑，
2.2 官方腳本編譯
只能試試官方的一鍵式編譯腳本了，在OpenROAD檔案夾下輸入：
./etc/Build.sh
注：默認時安裝到 /usr/local 路徑下，我硬碟空間充足，就直接默認位置了，

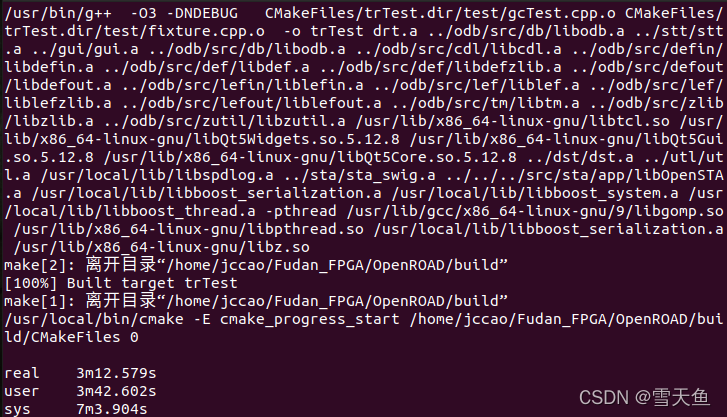

耐心等待編譯完成，

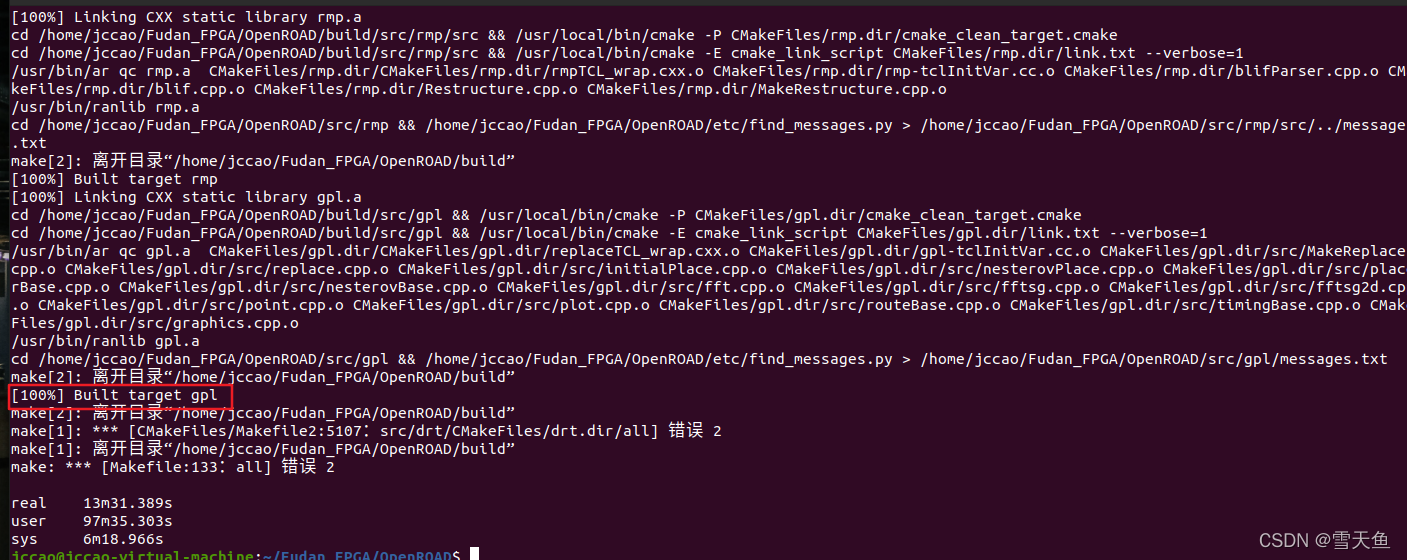

達到了100%，但又報了一些錯誤，
經測驗，重復執行幾次這個腳本就行，直到不報錯為止，
2.3 功能測驗
最后測驗下是否真的編譯成功了：

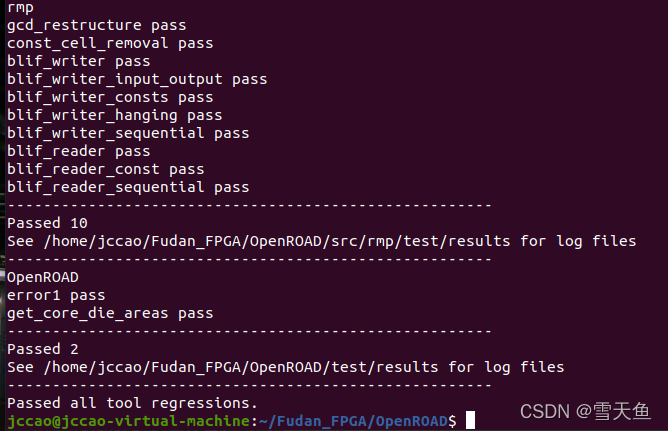

# 先對工具進行測驗
./test/regression
測驗的工具單元比較多，耐心等待：
沒問題！

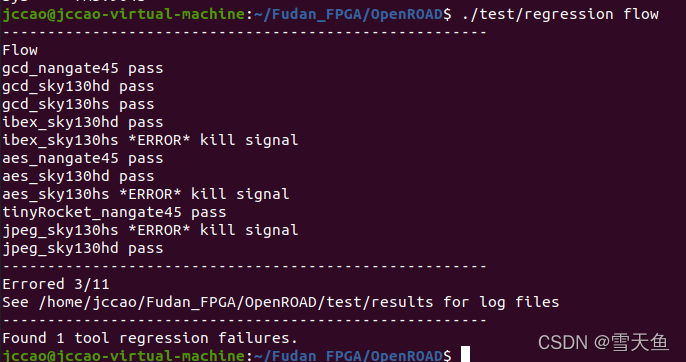

再對flow進行測驗
# run all flow tests
./test/regression flow
這個測驗所需的時間就會比較長了，而且把我的電腦CPU（i7）幾乎都快拉滿了，
OK，有小問題，應該時skywater130nm的PDK hd沒下載全，后續再除錯，測驗完畢，可以確定OpenROAD編譯完成，可以愉快的使用OpenROAD了，之后我將出博客講解如何使用OpenROAD進行 數字 IC 設計
2.4遇到的問題和解決方法
CMake Error at /usr/share/cmake-3.16/Modules/FindPackageHandleStandardArgs.cmake:146 (message):
Could NOT find SWIG (missing: SWIG_EXECUTABLE SWIG_DIR) (Required is at
least version "3.0")
問題分析：缺少 SWIG 庫，下載安裝即可

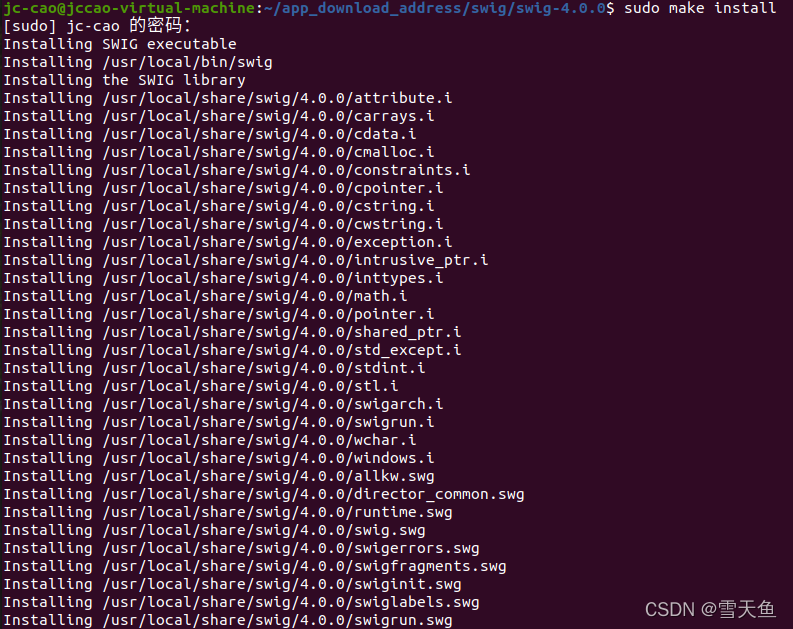

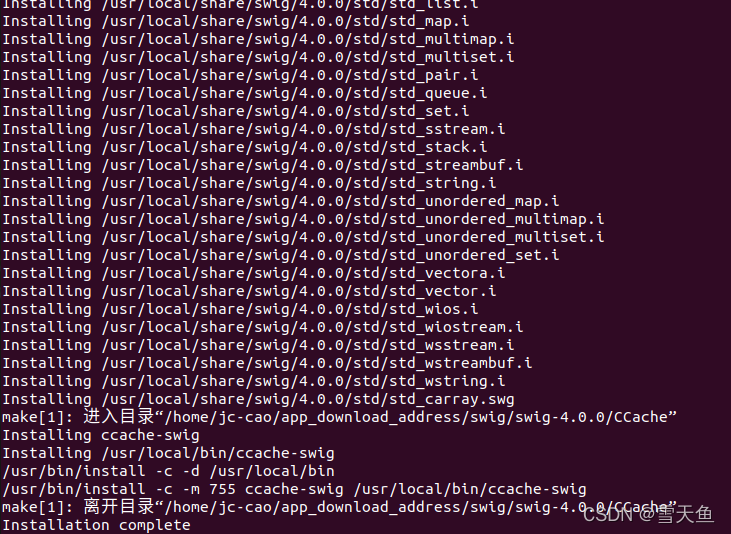

解決方法：去官網下載 SWIG ，我下載的是 swig-4.0.0 ，下載好后先解壓，再打開終端，輸入：
./configure
make
sudo make install
再安裝依賴 pcre ，去官網下載 pcre，下載好后解壓，打開終端，輸入：
./configure
make
sudo make install
cd ./.libs
sudo mv -v libpcre.so.* /usr/lib/

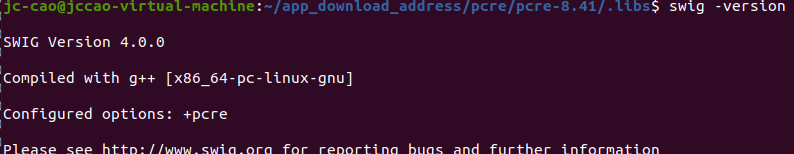

查看swig版本:
swig -version
安裝成功！
（2）
CMake Error at src/dpo/CMakeLists.txt:41 (find_package):
By not providing "FindLEMON.cmake" in CMAKE_MODULE_PATH this project has
asked CMake to find a package configuration file provided by "LEMON", but
CMake did not find one.
Could not find a package configuration file provided by "LEMON" with any of
the following names:
LEMONConfig.cmake
lemon-config.cmake
Add the installation prefix of "LEMON" to CMAKE_PREFIX_PATH or set
"LEMON_DIR" to a directory containing one of the above files. If "LEMON"
provides a separate development package or SDK, be sure it has been
installed.
問題分析：缺少庫 LEMON，下載安裝即可

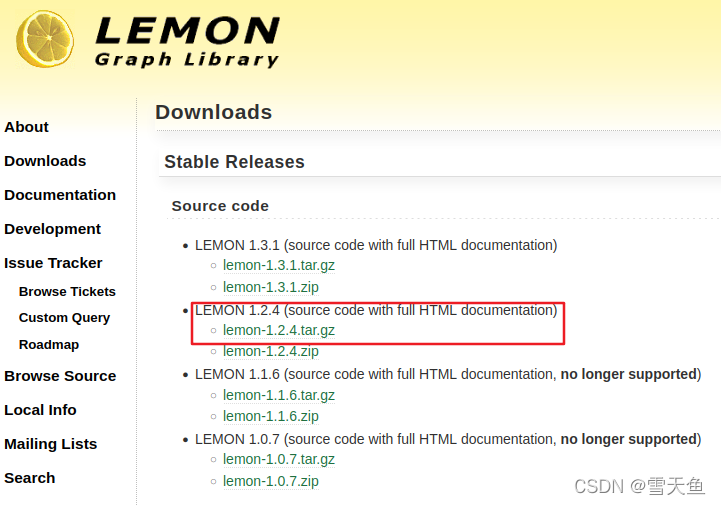

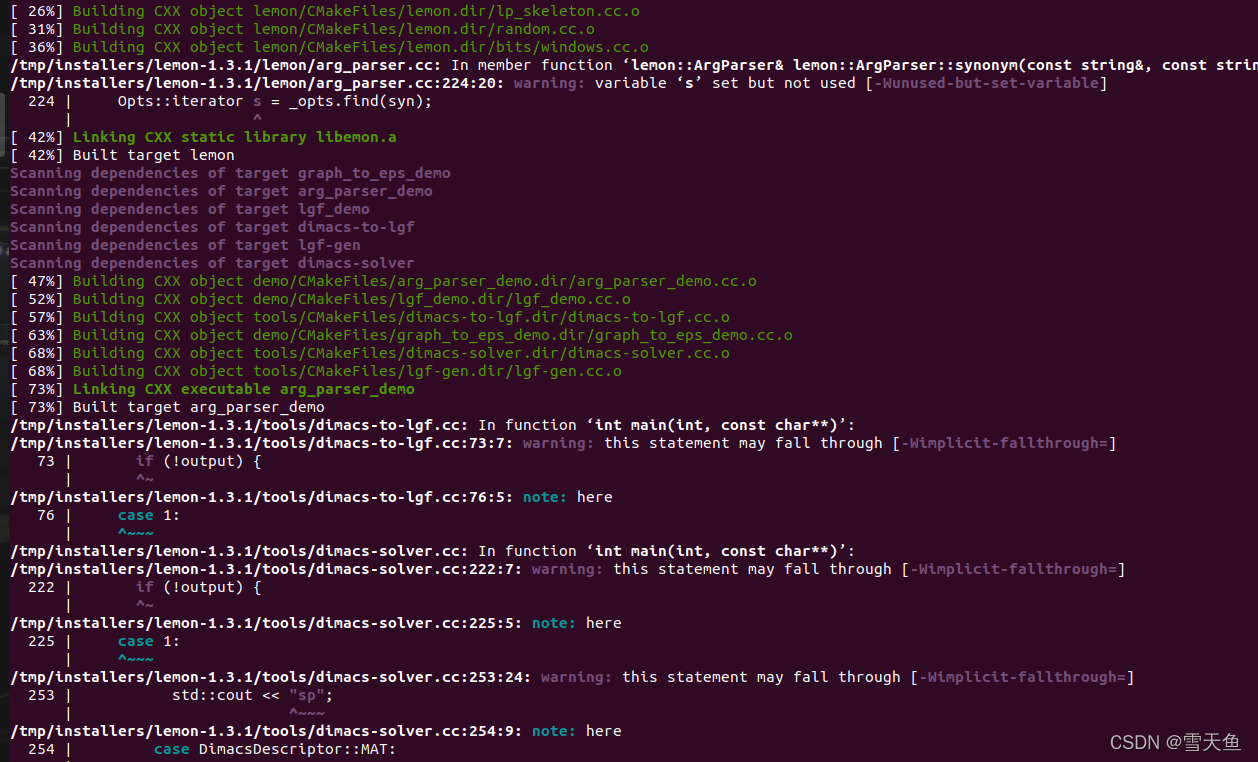

解決方法：先去下載 LEMON，我選擇的是 lemon-1.2.4.tar.gz:

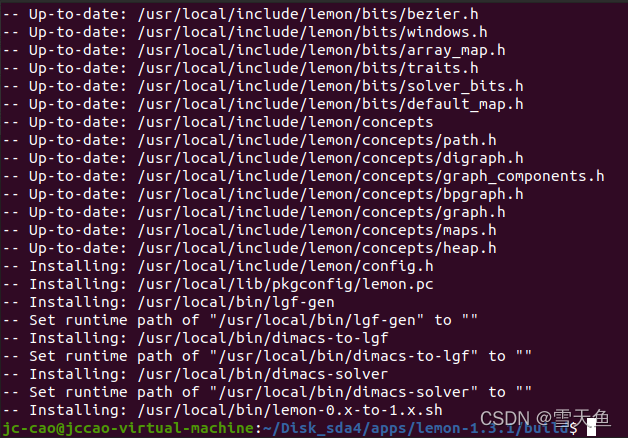

解壓后進入該檔案夾，打開終端，輸入：
mkdir build
cd build
cmake ..
make
sudo make install
再在 OpenROAD/CMakeLists.txt 的首行設定 lemon 的路徑變數:
set(LEMON_DIR /usr/local/include/lemon)
（3）
OpenROAD/src/utl/CMakeFiles/utl.dir/LoggerTCL_wrap.cxx:166:10: fatal error: tcl.h: 沒有那個檔案或目錄
問題分析：找不到 tcl,h，但明明我已經安裝過了tcl，查看了下，在 /usr/include/tcl8.6 路徑下，最終發現是這個tcl8.6不行，要安裝另一個版本的，
解決方法：安裝命令為：
sudo apt install tcl-dev
三、總結
感覺每次搭建一個開源工具，尤其是大工具時都很麻煩，很容易出錯，但隨著開發人員的共同努力，現在出來了 CMake這樣極大方便代碼編譯的跨平臺工具，相信以后搭建開發環境一定會越來越輕松的，開源EDA工具的生態也會越來越好，
