在Java中對齊圖形時遇到問題

所以我使用 JFrame 物件打開一個視窗并首先添加一堆圖形我添加一個影像然后我嘗試添加一些線條，但看起來線條從上一張影像的 Y 中心開始我會喜歡它從頁面頂部開始，這是我的 JFrame 代碼：

    JFrame f = new JFrame();
    JLabel trebeclef = new JLabel(new ImageIcon(getClass().getClassLoader().getResource("Some image")));
    Draw d = new Draw();
    f.add(trebeclef);
    f.add(d);
    f.setSize(1000,1000);
    f.getContentPane().setBackground(Color.white);
    f.setLayout(new FlowLayout(FlowLayout.LEFT,0,0));
    f.pack();
    f.setVisible(true);
    f.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

這是 Draw 類的代碼

public void paint(Graphics g2) {
        super.paintComponent(g2);
        Graphics2D g = (Graphics2D) g2;
        g.setStroke(new BasicStroke(2));
        g.drawLine(0, 0, 100, 0);
    }

結果是這樣

任何幫助表示贊賞，謝謝

uj5u.com熱心網友回復：

嘗試像這樣布局組件并不是最容易的事情，尤其是當您考慮JLabel其他布局約束的復雜性和可能性時。

如果您有影像并且您正在通過自定義繪畫繪制線條，我會自定義繪制整個東西

從...開始...

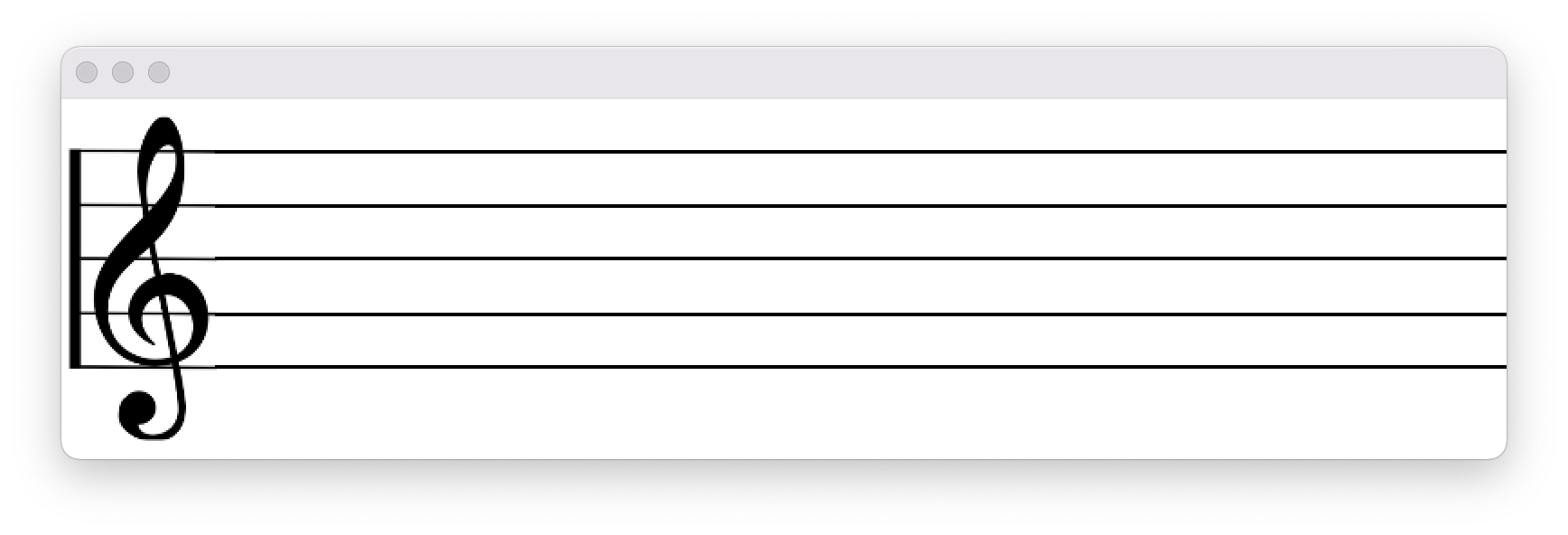

我們可以生產類似...

import java.awt.BasicStroke;
import java.awt.Color;
import java.awt.Dimension;
import java.awt.EventQueue;
import java.awt.Graphics;
import java.awt.Graphics2D;
import java.awt.image.BufferedImage;
import java.io.IOException;
import java.util.logging.Level;
import java.util.logging.Logger;
import javax.imageio.ImageIO;
import javax.swing.JFrame;
import javax.swing.JPanel;

public final class Main {

    public static void main(String[] args) {
        new Main();
    }

    public Main() {
        EventQueue.invokeLater(new Runnable() {
            @Override
            public void run() {
                try {
                    JFrame frame = new JFrame();
                    frame.add(new ClefWithLinesPane());
                    frame.pack();
                    frame.setLocationRelativeTo(null);
                    frame.setVisible(true);
                } catch (IOException ex) {
                    Logger.getLogger(Main.class.getName()).log(Level.SEVERE, null, ex);
                }
            }
        });
    }

    public class ClefWithLinesPane extends JPanel {

        private BufferedImage trebbleClef;

        public ClefWithLinesPane() throws IOException {
            trebbleClef = ImageIO.read(getClass().getResource("/images/ClefLines.png"));
            setBackground(Color.WHITE);
        }

        @Override
        public Dimension getPreferredSize() {
            return new Dimension(800, 200);
        }

        @Override
        protected void paintComponent(Graphics g) {
            super.paintComponent(g);
            Graphics2D g2d = (Graphics2D) g.create();
            int x = 0;
            int y = (getHeight() - trebbleClef.getHeight()) / 2;
            g2d.drawImage(trebbleClef, x, y, this);

            int[] lines = new int[] {
                30, 60, 89, 120, 149
            };

            x = trebbleClef.getWidth();

            g2d.setStroke(new BasicStroke(2));
            for (int line = 0; line < lines.length; line  ) {
                y = lines[line];
                g2d.drawLine(x, y, getWidth(), y);
            }

            g2d.dispose();
        }

    }
}

但是......正如你所看到的，這些線條并不“完全”匹配，現在這只是源影像的一個問題，你可以花一些時間清理它，或者你可以省去譜號本身，做那些你自己，例如......

從...開始...

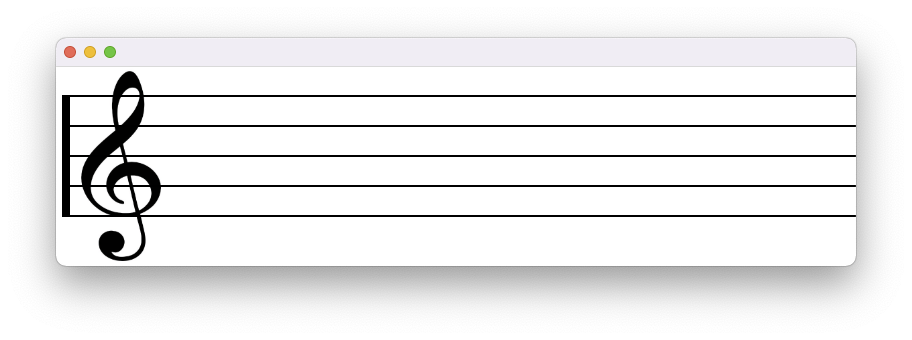

我們可以生產類似...

import java.awt.BasicStroke;
import java.awt.Color;
import java.awt.Dimension;
import java.awt.EventQueue;
import java.awt.Graphics;
import java.awt.Graphics2D;
import java.awt.image.BufferedImage;
import java.io.IOException;
import java.util.logging.Level;
import java.util.logging.Logger;
import javax.imageio.ImageIO;
import javax.swing.JFrame;
import javax.swing.JPanel;

public final class Main {

    public static void main(String[] args) {
        new Main();
    }

    public Main() {
        EventQueue.invokeLater(new Runnable() {
            @Override
            public void run() {
                try {
                    JFrame frame = new JFrame();
                    frame.add(new ClefWithOutLinesPane());
                    frame.pack();
                    frame.setLocationRelativeTo(null);
                    frame.setVisible(true);
                } catch (IOException ex) {
                    Logger.getLogger(Main.class.getName()).log(Level.SEVERE, null, ex);
                }
            }
        });
    }

    public class ClefWithOutLinesPane extends JPanel {

        private BufferedImage trebbleClef;

        public ClefWithOutLinesPane() throws IOException {
            trebbleClef = ImageIO.read(getClass().getResource("/images/Clef.png"));
            setBackground(Color.WHITE);
        }

        @Override
        public Dimension getPreferredSize() {
            return new Dimension(800, 200);
        }

        @Override
        protected void paintComponent(Graphics g) {
            super.paintComponent(g);
            Graphics2D g2d = (Graphics2D) g.create();

            int minLineY = 30;
            int maxLineY = 150;

            int lineSpacing = (maxLineY - minLineY) / 4;

            int x = 10;

            g2d.setStroke(new BasicStroke(8));
            g2d.drawLine(x, minLineY   3, x, maxLineY - 3);
            int y = (getHeight() - trebbleClef.getHeight()) / 2;
            g2d.drawImage(trebbleClef, x   10, y, this);

            g2d.setStroke(new BasicStroke(2));
            for (int line = 0; line < 5; line  ) {
                y = minLineY   (lineSpacing * line);
                g2d.drawLine(x, y, getWidth(), y);
            }

            g2d.dispose();
        }

    }
}

uj5u.com熱心網友回復：

之后添加setLayout。add人們經常使用帶有額外引數的多載來針對布局的特定約束。

默認情況下，框架的adds 在內容窗格上完成，具有BorderLayout居中、左等。

流中的水平“線”垂直居中。設定首選高度可確保填充線條組件。

d.setPreferredSize(new Dimension(100, 1000));

當然，其他布局可能會更好；取決于你想要什么 - 只是實驗。
