聊聊第一個開源專案（內網穿透） - CProxy

文章首發：聊聊第一個開源專案 - CProxy 作者：會玩code

初衷

最近在學C++，想寫個專案練練手，對網路比較感興趣，之前使用過ngrok（GO版本的內網穿透專案），看了部分原始碼，想把自己的一些優化想法用C++實作一下，便有了這個專案，

專案介紹

CProxy是一個反向代理，用戶可在自己內網環境中啟動一個業務服務，并在同一網路下啟動CProxyClient，用于向CProxyServer注冊服務，CProxyClient和CProxyServer之間會創建一個隧道，外網可以通過訪問CProxyServer，資料轉發到CProxyClient，從而被業務服務接收到，實作內網服務被外網訪問，

專案地址

https://github.com/lzs123/CProxy.git

使用方法

bash build.sh
// 啟動服務端
{ProjectDir}/build/server/Server --proxy_port=8090 --work_thread_nums=4
(另一個終端)
// 啟動客戶端
{ProjectDir}/build/client/Client --local_server=127.0.0.1:7777 --cproxy_server=127.0.0.1:8080

專案亮點

• 使用epoll作為IO多路復用的實作
• 資料轉發時，使用splice零拷貝，減少IO性能瓶頸
• 資料連接和控制連接接耦，避免互相影響
• 采用Reactor多執行緒模型，充分利用多核CPU性能

流程架構

角色

1. LocalServer: 內網業務服務
2. CProxyClient: CProxy客戶端，一般與LocalServer部署在一起，對接CProxyServer和InnerServer
3. CProxyServer: CProxy服務端
4. PublicClient: 業務客戶端

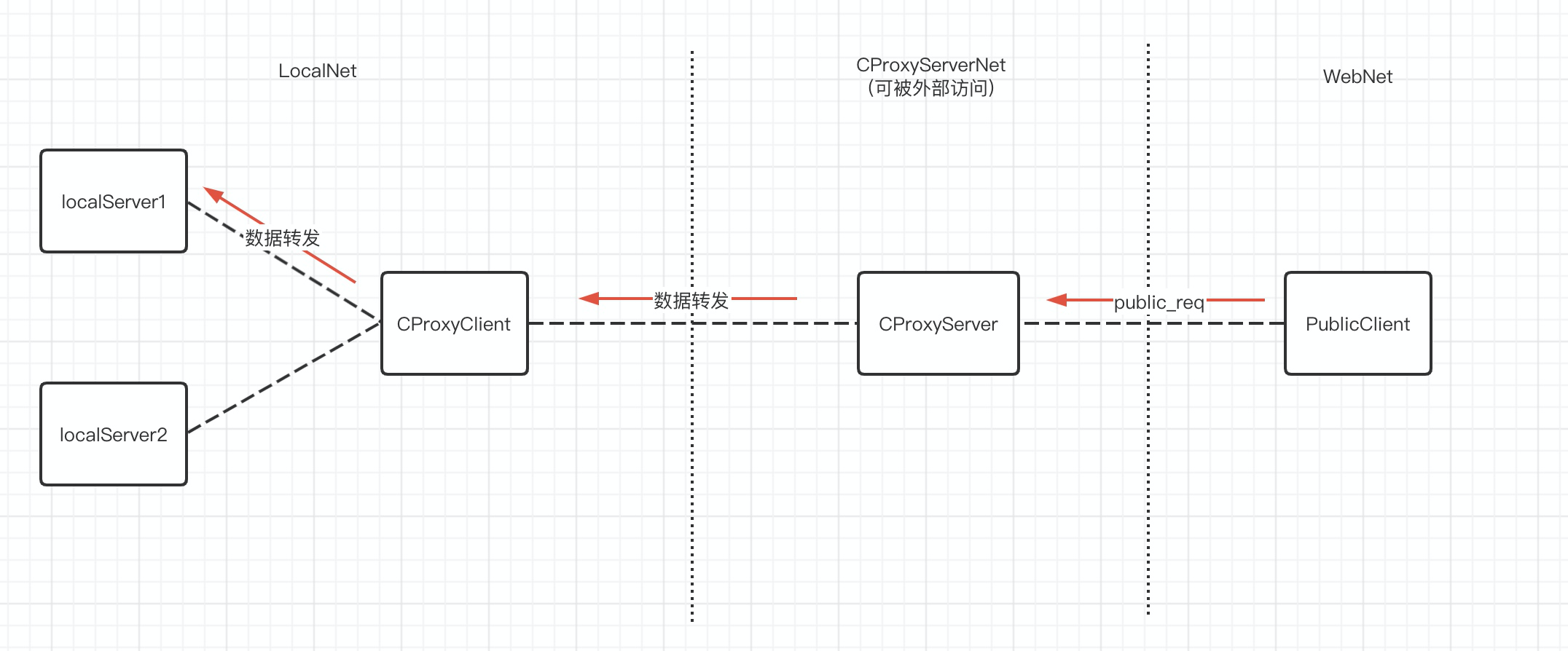

資料流

PublicClient先將請求打到CProxyServer，CProxyServer識別請求是屬于哪個CProxyClient，然后將資料轉發到CProxyClient，CProxyClient再識別請求是屬于哪個LocalServer的，將請求再轉發到LocalServer，完成資料的轉發，

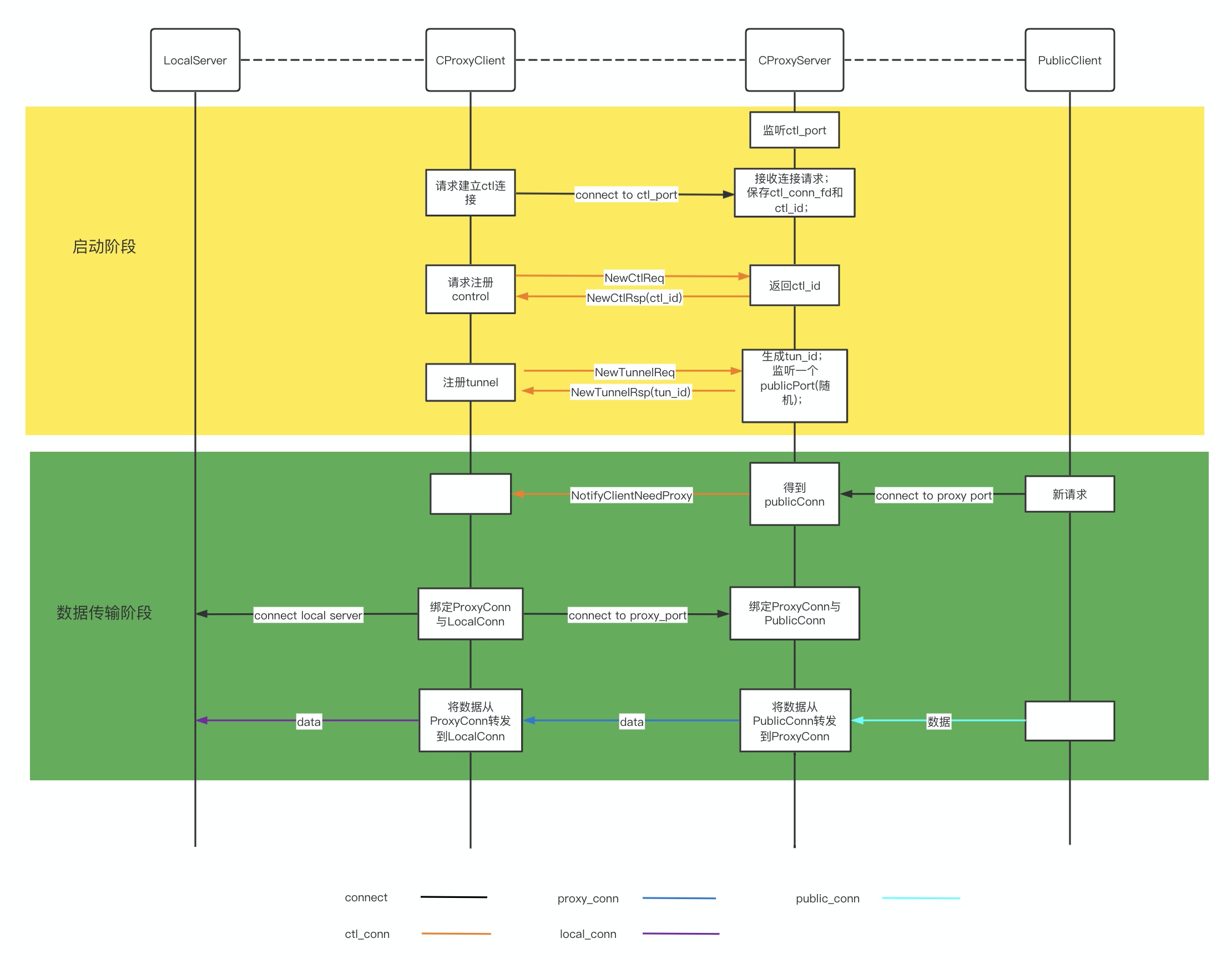

作業流程

先介紹CProxyServer端的兩個概念：

• Control：在CProxyServer中會維護一個ControlMap，一個Control對應一個CProxyClient，存盤CProxyClient的一些元資訊和控制資訊
• Tunnel：每個Control中會維護一個TunnelMap，一個Tunnel對應一個LocalServer服務

在CProxyClient端，也會維護一個TunnelMap，每個Tunnel對應一個LocalServer服務，只不過Client端的Tunnel與Server端的Tunnel存盤的內容略有差異

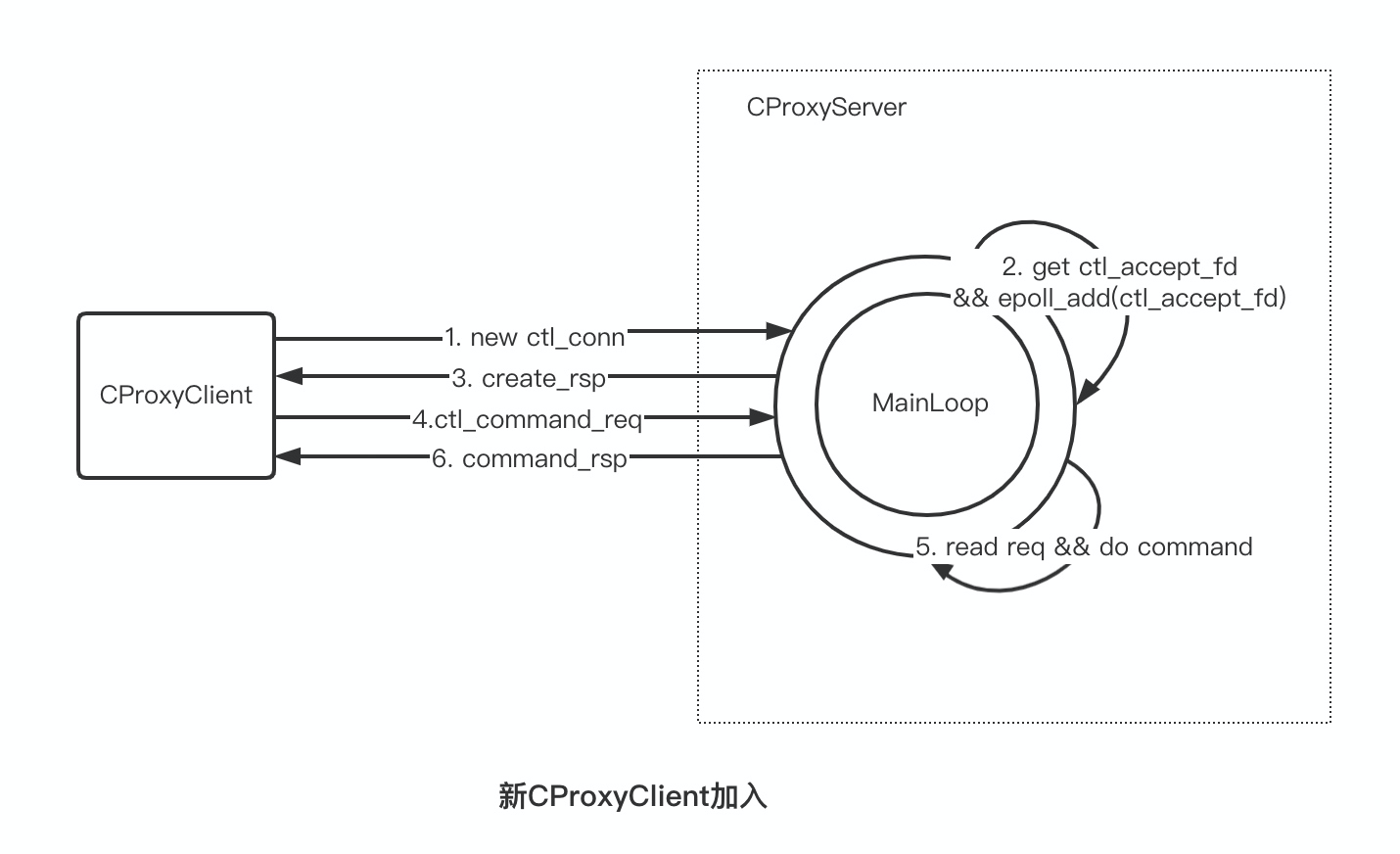

啟動流程

CProxyServer

1. 完成幾種作業執行緒的初始化，
2. 監聽一個CtlPort，等待CProxyClient連接，

CProxyClient

1. 完成對應執行緒的初始化，
2. 然后連接Server的CtlPort，此連接稱為ctl_conn, 用于client和server之前控制資訊的傳遞，
3. 請求注冊Control，獲取ctl_id，
4. 最后再根據Tunnel組態檔完成多個Tunnel的注冊，需要注意的是，每注冊一個Tunnel，Server端就會多監聽一個PublicPort，作為外部訪問LocalServer的入口，

資料轉發流程

1. Web上的PublicClient請求CProxyServer上的PublicPort建立連接；CProxyServer接收連接請求，將public_accept_fd封裝成PublicConn，
2. CProxyServer通過ctl_conn向client發送NotifyClientNeedProxyMsg通知Client需要創建一個proxy，
3. Client收到后，會分別連接LocalServer和CProxyServer：
   3.1. 連接LocalServer，將local_conn_fd封裝成LocalConn，
   3.2. 連接ProxyServer的ProxyPort，將proxy_conn_fd封裝成ProxyConn，并將LocalConn和ProxyConn系結，
4. CProxyServer的ProxyPort收到請求后，將proxy_accept_fd封裝成ProxyConn，將ProxyConn與PublicConn系結，
5. 此后的資料在PublicConn、ProxyConn和LocalConn上完成轉發傳輸，

連接管理

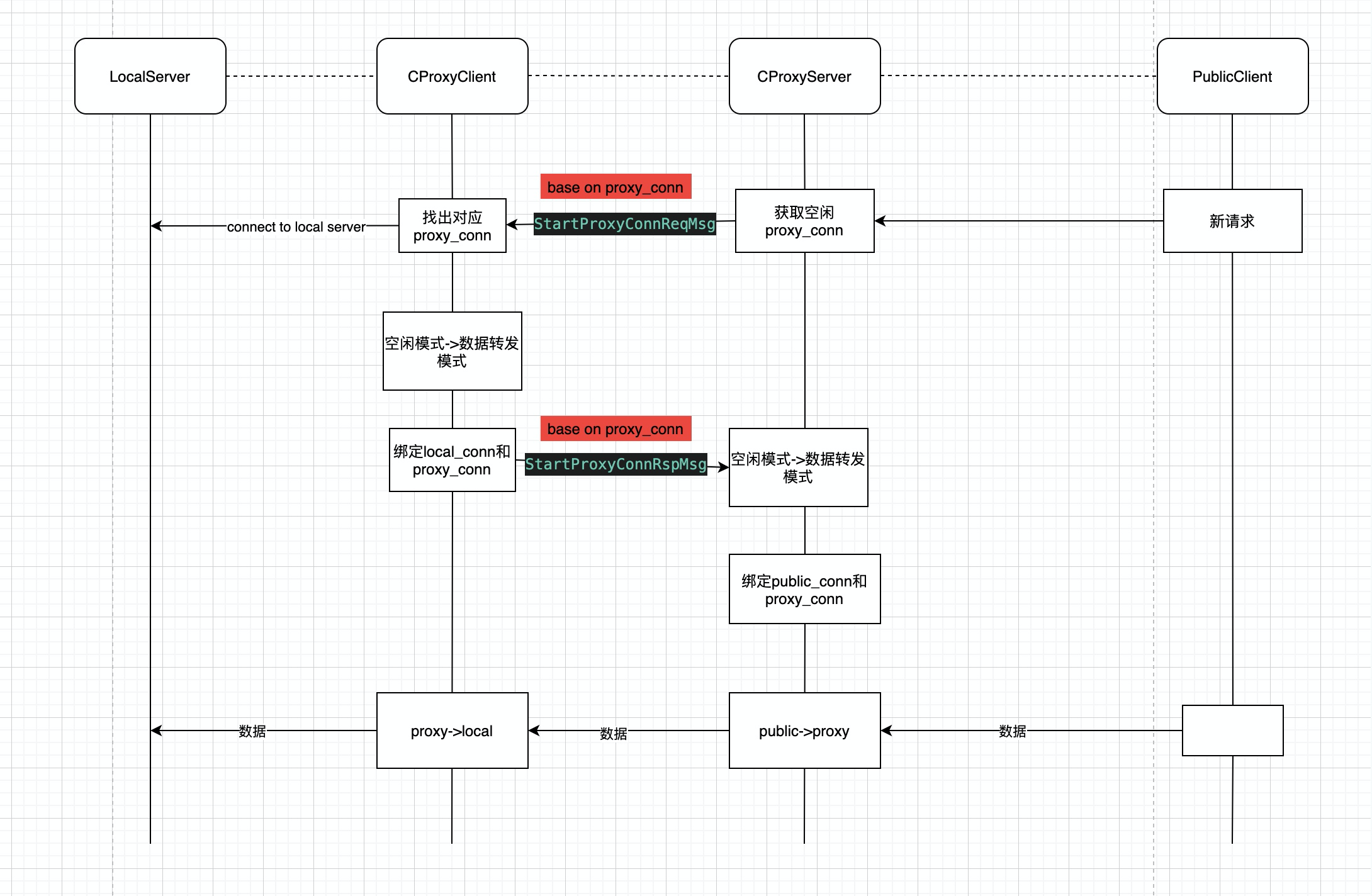

復用proxy連接

為了避免頻繁創建銷毀proxy連接，在完成資料轉發后，會將proxyConn放到空閑佇列中，等待下次使用，
proxy_conn有兩種模式 - 資料傳輸模式和空閑模式，在資料傳輸模式中，proxy_conn不會去讀取決議緩沖區中的資料，只會把資料通過pipe管道轉發到local_conn; 空閑模式時，會讀取并決議緩沖區中的資料，此時的資料是一些控制資訊，用于調整proxy_conn本身，

當有新publicClient連接時，會先從空閑串列中獲取可用的proxy_conn，此時proxy_conn處于空閑模式，CProxyServer端會通過proxy_conn向CProxyClient端發送StartProxyConnReqMsg，
CLient端收到后，會為這個proxy_conn系結一個local_conn, 并將作業模式置為資料傳輸模式，之后資料在這對proxy_conn上進行轉發，

資料連接斷開處理

close和shutdown的區別

1. close

int close(int sockfd)

在不考慮so_linger的情況下，close會關閉兩個方向的資料流，

1. 讀方向上，內核會將套接字設定為不可讀，任何讀操作都會回傳例外；
2. 輸出方向上，內核會嘗試將發送緩沖區的資料發送給對端，之后發送fin包結束連接，這個程序中，往套接字寫入資料都會回傳例外，
3. 若對端還發送資料過來，會回傳一個rst報文，

注意：套接字會維護一個計數，當有一個行程持有，計數加一，close呼叫時會檢查計數，只有當計數為0時，才會關閉連接，否則，只是將套接字的計數減一，
2. shutdown

int shutdown(int sockfd, int howto)

shutdown顯得更加優雅，能控制只關閉連接的一個方向

1. howto = 0 關閉連接的讀方向，對該套接字進行讀操作直接回傳EOF；將接識訓沖區中的資料丟棄，之后再有資料到達，會對資料進行ACK，然后悄悄丟棄，
2. howto = 1 關閉連接的寫方向，會將發送緩沖區上的資料發送出去，然后發送fin包；應用程式對該套接字的寫入操作會回傳例外（shutdown不會檢查套接字的計數情況，會直接關閉連接）
3. howto = 2 0+1各操作一遍，關閉連接的兩個方向，

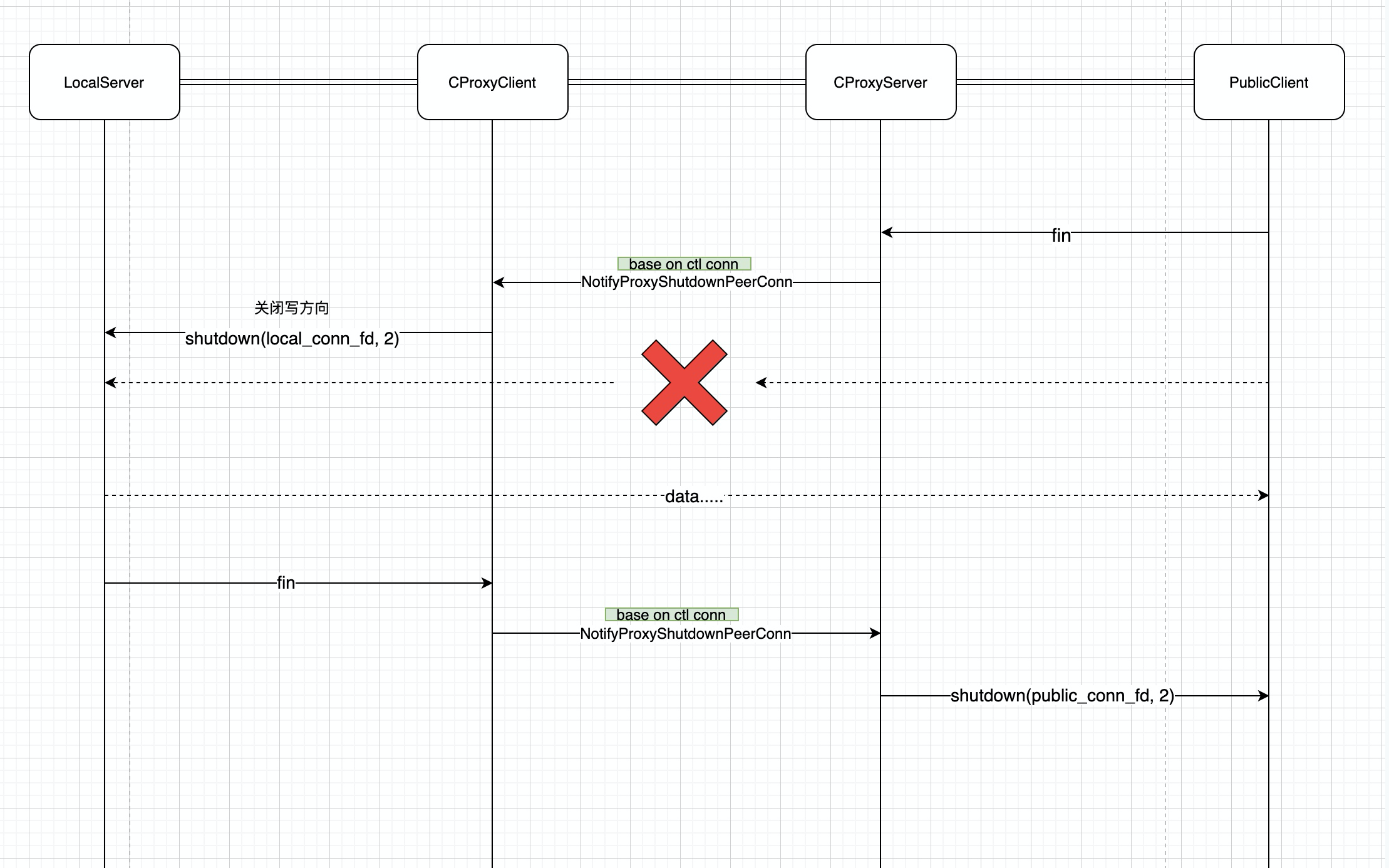

專案使用shutdown去處理資料連接的斷開，當CProxyServer收到publicClient的fin包(CProxyClient收到LocalServer的fin包)后，通過ctlConn通知對端，
對端收到后，呼叫shutdown(local_conn_fd/public_conn_fd, 2)關閉寫方向，等收到另一個方向的fin包后，將proxyConn置為空閑模式，并放回空閑佇列中，

在處理鏈接斷開和復用代理鏈接這塊遇到的坑比較多

1. 控制對端去shutdown連接是通過ctl_conn去通知的，可能這一方向上對端的資料還沒有全部轉發完成就收到斷開通知了，需要確保資料全部轉發完才能呼叫shutdown去關閉連接，
2. 從空閑串列中拿到一個proxy_conn后，需要發送StartProxyConnReq，告知對端開始作業，如果此時對端的這一proxy_conn還處于資料傳輸模式，就會報錯了，

資料傳輸

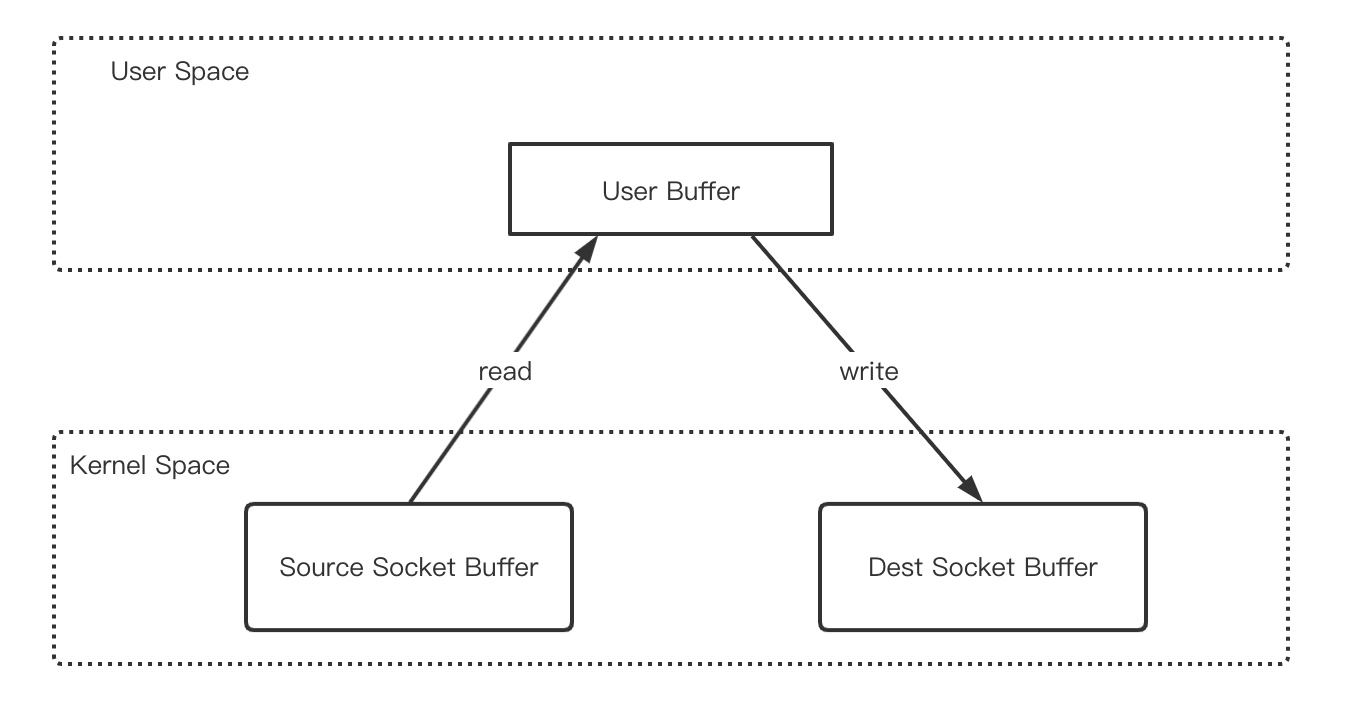

資料在Server和Client都需進行轉發，將資料從一個連接的接識訓沖區轉發到另一個連接的發送緩沖區，如果使用write/read系統呼叫，整個流程如下圖

資料先從內核空間復制到用戶空間，之后再呼叫write系統呼叫將資料復制到內核空間，每次系統呼叫，都需要切換CPU背景關系，而且，兩次拷貝都需要CPU去執行(CPU copy)，所以，大量的拷貝操作，會成為整個服務的性能瓶頸，

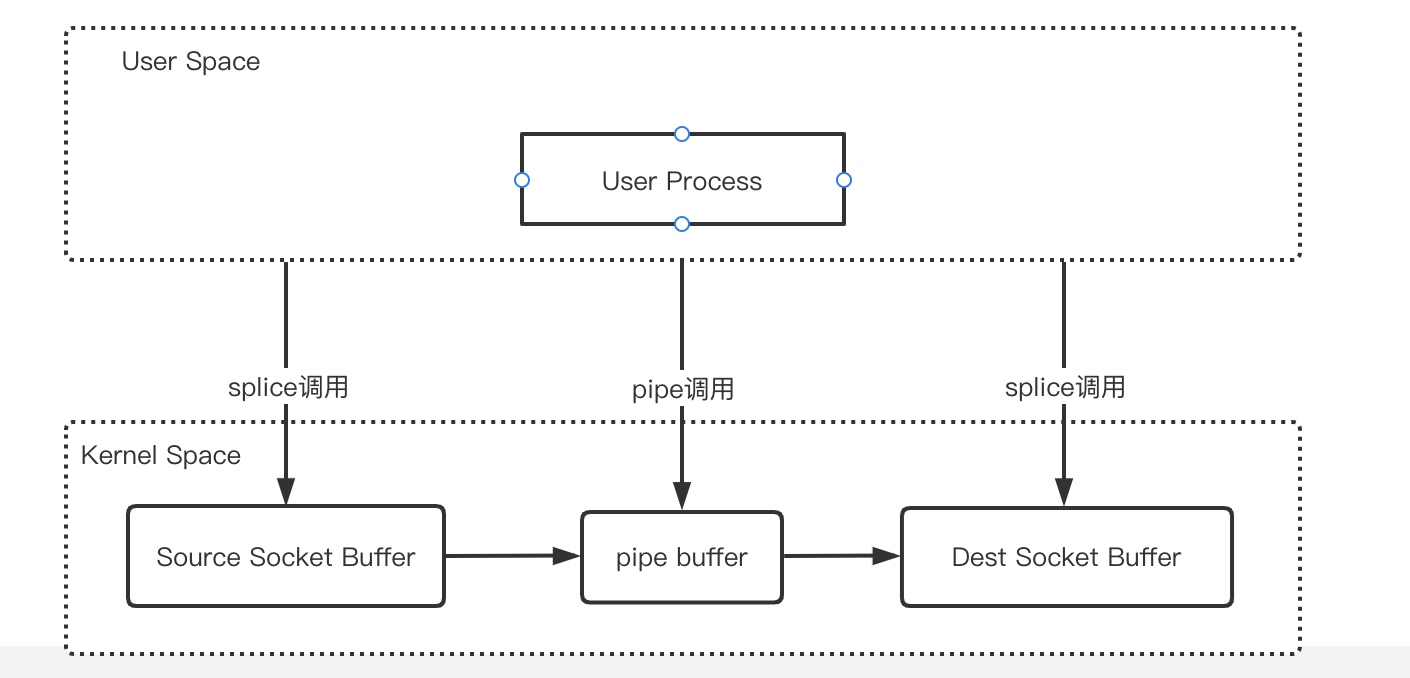

在CProxy中，使用splice的零拷貝方案，資料直接從內核空間的Source Socket Buffer轉移到Dest Socket Buffer，不需要任何CPU copy，

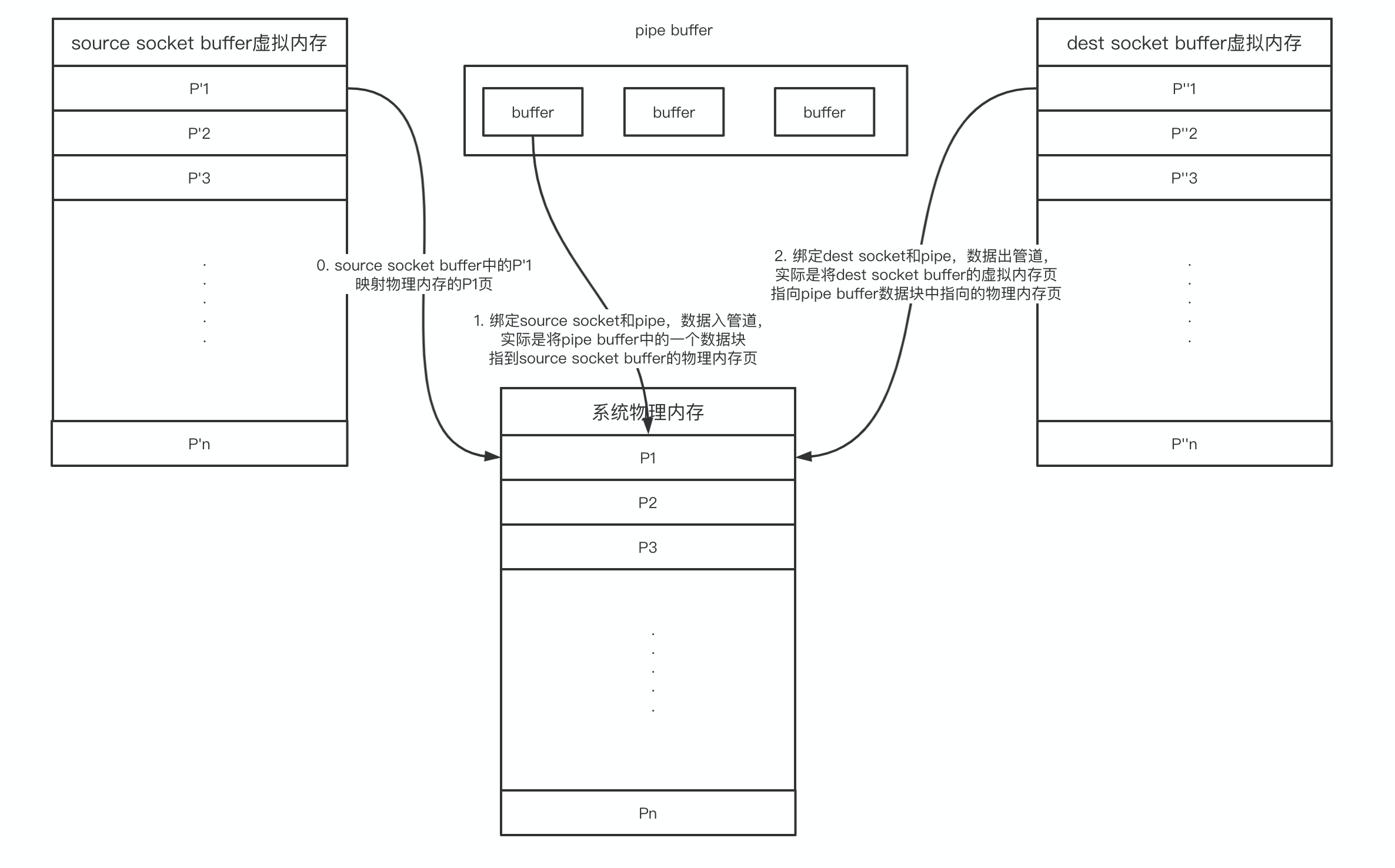

splice通過pipe管道“傳遞”資料，基本原理是通過pipe管道修改source socket buffer和dest socket buffer的物理記憶體頁

splice并不涉及資料的實際復制，只是修改了socket buffer的物理記憶體頁指標，

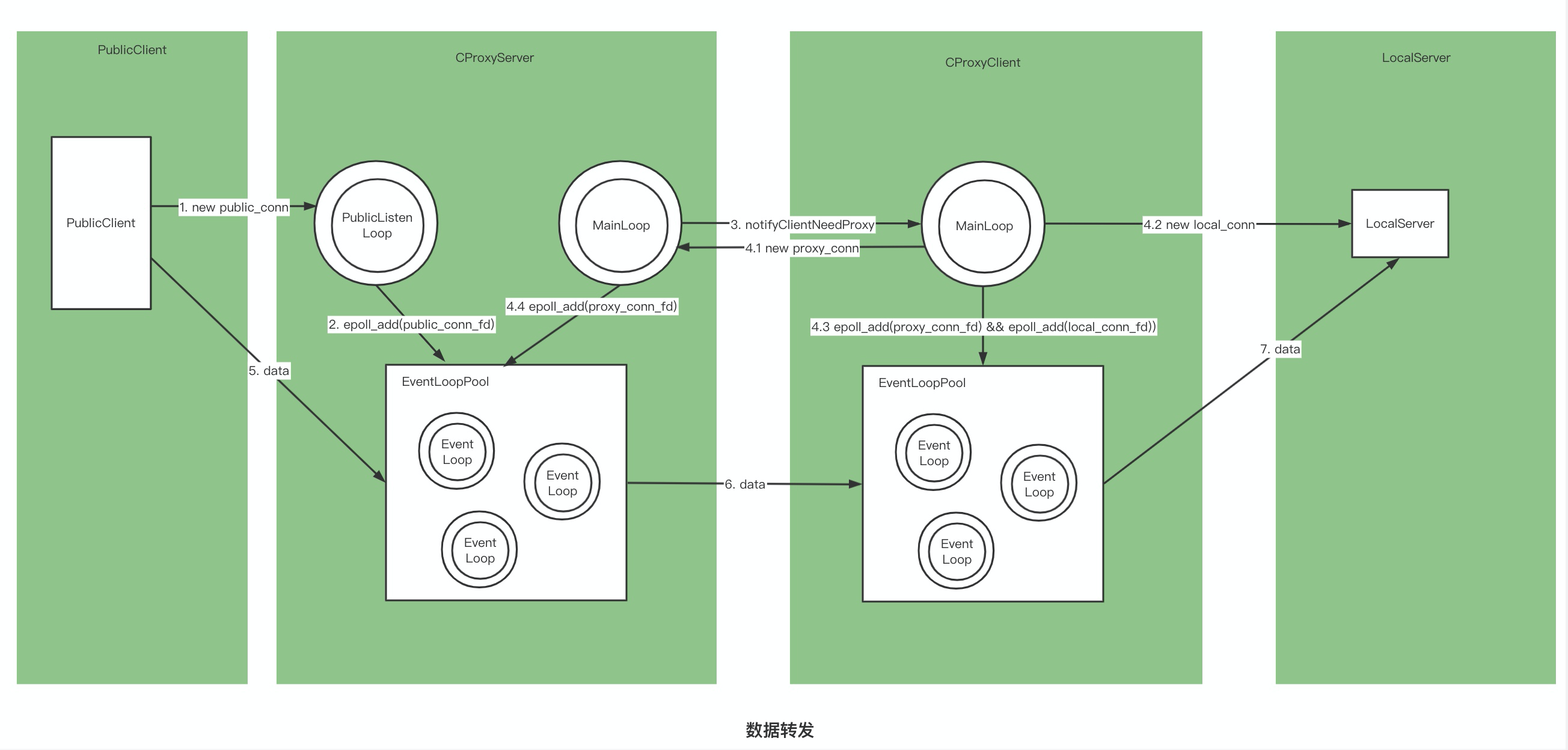

并發模型

CProxyClient和CProxyServer均采用多執行緒reactor模型，利用執行緒池提高并發度，并使用epoll作為IO多路復用的實作方式，每個執行緒都有一個事件回圈（One loop per thread），執行緒分多類，各自處理不同的連接讀寫，

CProxyServer端

為了避免業務連接處理影響到Client和Server之間控制資訊的傳遞，我們將業務資料處理與控制資料處理解耦，在Server端中設定了三種執行緒：

1. mainThread: 用于監聽ctl_conn和proxy_conn的連接請求以及ctl_conn上的相關讀寫
2. publicListenThread: 監聽并接收外來連接
3. eventLoopThreadPool: 執行緒池，用于處理public_conn和proxy_conn之間的資料交換，

CProxyClient端

client端比較簡單，只有兩種執行緒：

1. mainThread: 用于處理ctl_conn的讀寫
2. eventLoopThreadPool: 執行緒池，用于處理proxy_conn和local_conn之間的資料交換

遺留問題（未完待續，，）

在使用ab壓測時，在完成了幾百個轉發后，就卡住了，通過tcpdump抓包發現客戶端使用A埠連接，但服務端accept后列印的客戶端埠是B，
資料流在【publicClient->CProxyServer->CProxyClient->LocalServer】是正常的；
但回包方向【LocalServer->CProxyClient->CProxyServer-?->publicClient】，目前還沒有找到分析方向，，，

寫在最后

喜歡本文的朋友，歡迎關注公眾號「會玩code」，專注大白話分享實用技術
