Unreal 輸入系統 決議

前言

• 輸入系統，輸入某個鍵，回應到GamePlay層做對應的事，例如 點擊滑鼠，前進還是開槍之類，是如何回應的，這里只說應用層邏輯，硬體層邏輯不講述，

詳解

1.問題來源

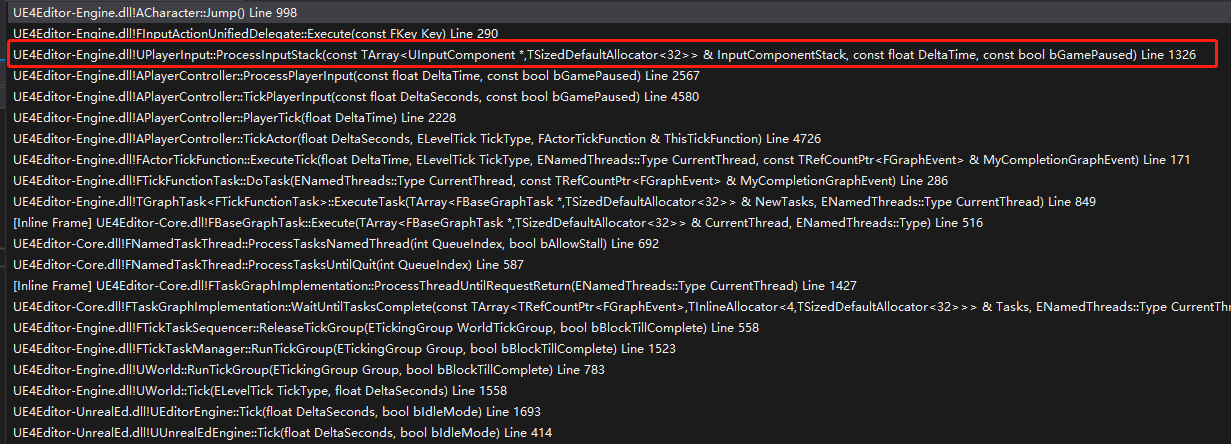

先看下面一個例子：跳躍的事件回應堆疊

從上述堆疊我們不難發現，疑惑點主要集中于 APlayerController::ProcessPlayerInput 和 UPlayerInput::ProcessInputStack.
(APlayerController::PlayerTick之前的堆疊可以忽略)

2.簡要分析

先查看 APlayerController::ProcessPlayerInput 原始碼

void APlayerController::ProcessPlayerInput(const float DeltaTime, const bool bGamePaused)
{
	static TArray<UInputComponent*> InputStack;

	// must be called non-recursively and on the game thread
	check(IsInGameThread() && !InputStack.Num());

	// process all input components in the stack, top down
	{
		SCOPE_CYCLE_COUNTER(STAT_PC_BuildInputStack);
		BuildInputStack(InputStack);
	}

	// process the desired components
	{
		SCOPE_CYCLE_COUNTER(STAT_PC_ProcessInputStack);
		PlayerInput->ProcessInputStack(InputStack, DeltaTime, bGamePaused);
	}

	InputStack.Reset();
}

查看上述BuildInputStack的原始碼也比較簡單，這里不貼了，大概的意思是把當前PlayerPawn的InputComponent組件和當前地圖的InputComponent和PlayerController堆疊上的InputComponent組件，總之，大概意思就是把當前世界的所有打開的InputComponent全部獲取，
傳入到PlayerInput處理，
也就是說問題，只要弄明白UPlayerInput::ProcessInputStack即可，

3.UPlayerInput::ProcessInputStack 決議

因為原始碼過大，為了不影響閱讀,下方給出的均是偽代碼，對于一些次要的的特殊邏輯也拋除了，主要是圍繞一個普通按鍵的邏輯代碼，

I.TArray<TPair<FKey, FKeyState*>> KeysWithEvents;

	ConditionalBuildKeyMappings();
	static TArray<FDelegateDispatchDetails> NonAxisDelegates;
	static TArray<FKey> KeysToConsume;
	static TArray<FDelegateDispatchDetails> FoundChords;
	static TArray<TPair<FKey, FKeyState*>> KeysWithEvents;
	static TArray<TSharedPtr<FInputActionBinding>> PotentialActions;

	// copy data from accumulators to the real values
	for (TMap<FKey,FKeyState>::TIterator It(KeyStateMap); It; ++It)
	{
		bool bKeyHasEvents = false;
		FKeyState* const KeyState = &It.Value();
		const FKey& Key = It.Key();

		for (uint8 EventIndex = 0; EventIndex < IE_MAX; ++EventIndex)
		{
			KeyState->EventCounts[EventIndex].Reset();
			Exchange(KeyState->EventCounts[EventIndex], KeyState->EventAccumulator[EventIndex]);

			if (!bKeyHasEvents && KeyState->EventCounts[EventIndex].Num() > 0)
			{
				KeysWithEvents.Emplace(Key, KeyState);
				bKeyHasEvents = true;
			}
		}
	}

從原始碼最上方查看，ConditionalBuildKeyMappings，這個比較簡單，就是檢測是否需要把ProjectSetting->Engine->Input中預先系結的值初始化到PlayerInput.
然后主要是根據KeyStateMap的資料轉換成KeysWithEvents，KeyStateMap 即會記錄當前局內按下的鍵位的狀態，KeysWithEvents就是當前哪些鍵需要處理，為什么KeyStateMap不是直接的一個Key的結構，而是Map，因為后面會說到，存在一個鍵按了，后面的按鍵是回應還是不回應，出于滿足這種需求的原因，

II.核心邏輯

下述偽代碼中文是我給出的解釋，英文是原始碼注釋，

	int32 StackIndex = InputComponentStack.Num()-1;
	for ( ; StackIndex >= 0; --StackIndex)
	{
		UInputComponent* const IC = InputComponentStack[StackIndex];
		if (IC)
		{
			for (const TPair<FKey,FKeyState*>& KeyWithEvent : KeysWithEvents)
			{
				if (!KeyWithEvent.Value->bConsumed)//被Consume的按鍵，不會被回應
				{
					FGetActionsBoundToKey::Get(IC, this, KeyWithEvent.Key, PotentialActions);
					//根據Key找出當前InputComponent中所需要回應的事件集合 PotentialActions(就是通過BindAction系結的那些事件)
				}
			}

			for (const TSharedPtr<FInputActionBinding>& ActionBinding : PotentialActions)
			{
				GetChordsForAction(*ActionBinding.Get(), bGamePaused, FoundChords, KeysToConsume);
				//根據KeyState 檢測該鍵是否是組合鍵，是否需要按Alt/Ctrl/Shift...,如果達成組合鍵則回傳FoundChords
				//PS:這邊代碼寫的有點爛，寫死的組合鍵判斷
			}

			PotentialActions.Reset();

			for (int32 ChordIndex=0; ChordIndex < FoundChords.Num(); ++ChordIndex)
			{
				const FDelegateDispatchDetails& FoundChord = FoundChords[ChordIndex];
				bool bFireDelegate = true;
				// If this is a paired action (implements both pressed and released) then we ensure that only one chord is
				// handling the pairing
				if (FoundChord.SourceAction && FoundChord.SourceAction->IsPaired())
				{
					FActionKeyDetails& KeyDetails = ActionKeyMap.FindChecked(FoundChord.SourceAction->GetActionName());
					if (!KeyDetails.CapturingChord.Key.IsValid() || KeyDetails.CapturingChord == FoundChord.Chord || !IsPressed(KeyDetails.CapturingChord.Key))
					{
						if (FoundChord.SourceAction->KeyEvent == IE_Pressed)
						{
							KeyDetails.CapturingChord = FoundChord.Chord;
						}
						else
						{
							KeyDetails.CapturingChord.Key = EKeys::Invalid;
						}
					}
					else
					{
						bFireDelegate = false;
					}
				}

				if (bFireDelegate && FoundChords[ChordIndex].ActionDelegate.IsBound())
				{
					FoundChords[ChordIndex].FoundIndex = NonAxisDelegates.Num();
					NonAxisDelegates.Add(FoundChords[ChordIndex]);
				}
			}
			//上述這段，就是判斷是否是成對出現的事件，如果是成對出現的，只會被添加一條進NonAxisDelegates.
			if (IC->bBlockInput)
			{
				// stop traversing the stack, all input has been consumed by this InputComponent
				--StackIndex;
				KeysToConsume.Reset();
				FoundChords.Reset();
				break;
			}
			//上述這段，是判斷是否bBlockInput，如果這個為true，則這個之后的InputComponent都會被吃掉，就是不會執行，

			// we do this after finishing the whole component, so we don't consume a key while there might be more bindings to it
			for (int32 KeyIndex=0; KeyIndex<KeysToConsume.Num(); ++KeyIndex)
			{
				ConsumeKey(KeysToConsume[KeyIndex]);
			}
			//上述這段，最為重要，根據當前InputComponent中的KeysToConsume，對KeyStateMap中的鍵Consume掉,這樣在之后的InputComponent的鍵，可以被吃掉，不會被執行，
			KeysToConsume.Reset();
			FoundChords.Reset();
		}
	}

總結

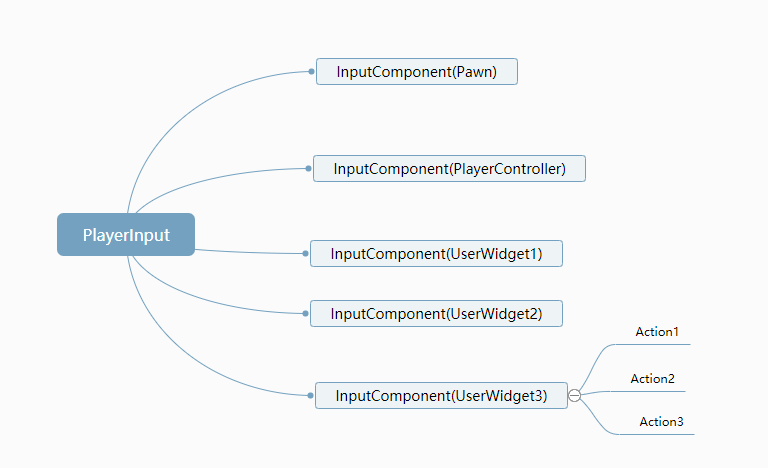

一個PlayerInput在Tick中不斷執行，這個PlayerInput中存了一個包含當前世界所擁的InputComponent的堆疊，根據傳來的當前回應的鍵，在這個堆疊中依次進行計算，根據Consume這個欄位來判斷之后的InputComonent中的相同的鍵是否被吃掉，每個InputComponent根據bBlockInput 這個欄位來決定之后的InputComponent所有鍵被吃掉，這個一般應用搭配層級，低于這個層級的InputComponent被吃掉，

• 如果想實作只在某個UI中回應輸入，其他界面，或者PlayerController中的都不回應，可以使用bBlockInput搭配Priority實作，也就是對應UserWidget中的常見的


缺陷

• 不能自定義組合鍵，
• 對同一個Action注冊了多個事件，順序不能自定義，
• 同一個InputComponent的多個相同的鍵注冊的Action不能被吃掉，
• Unreal 中 ListenForInputAction 介面，每個UserWidget生成一個新的InputComponent，而玩家的PlayerController用的是一個InputComponent，有些浪費，
