1. Netty原始碼研究筆記（3）——Channel系列

依舊是通過先縱向再橫向的研究方法，在開篇中，我們發現不管是Sever還是Client，最終的啟動是通過呼叫channel的對應方法來完成的，而這個動作實際在channel系結的eventLoop中執行，

接下來，我們繼續EchoSever、EchoClient的呼叫鏈來揭開channel、eventloop的面紗，

1.1. 呼叫鏈分析

1.1.1. initAndRegister呼叫鏈

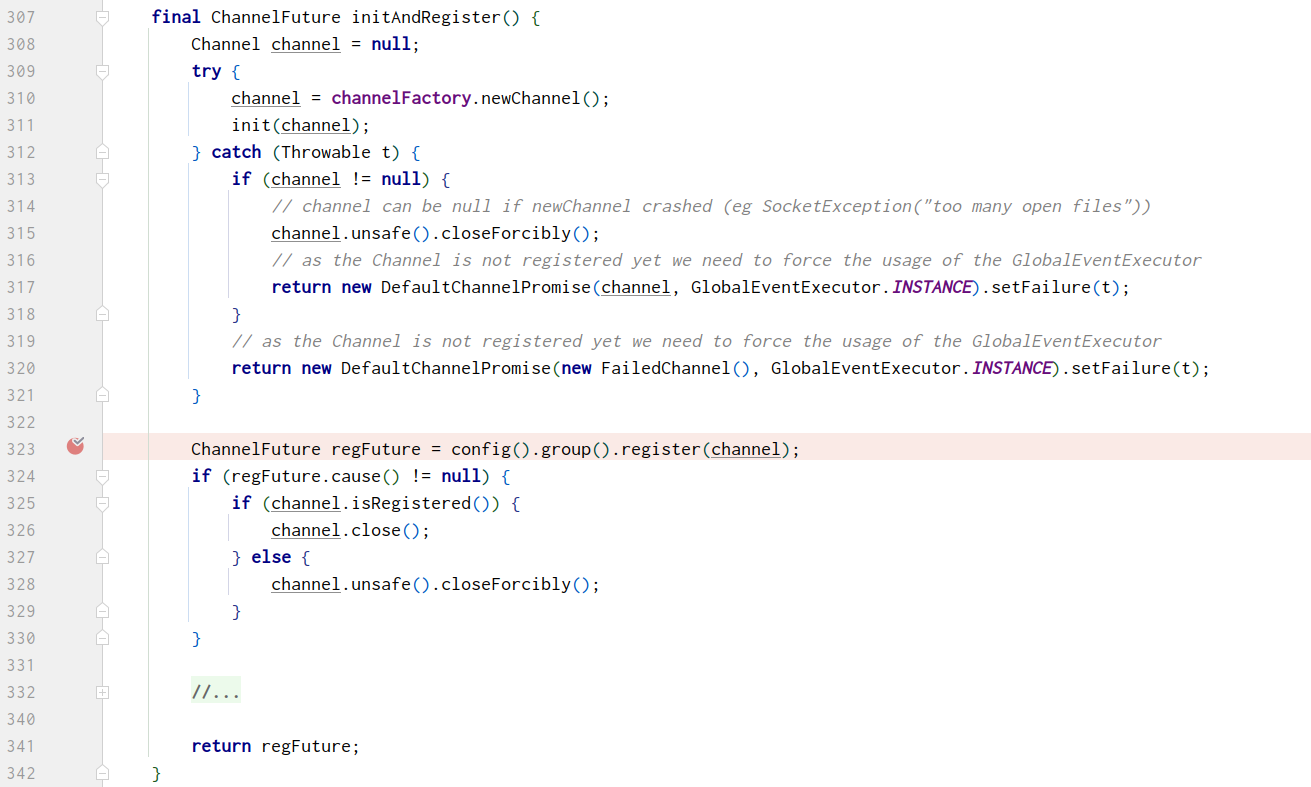

在AbstractBootstrap::initAndRegister的呼叫event loop group的register方法處打個斷點，并進入，

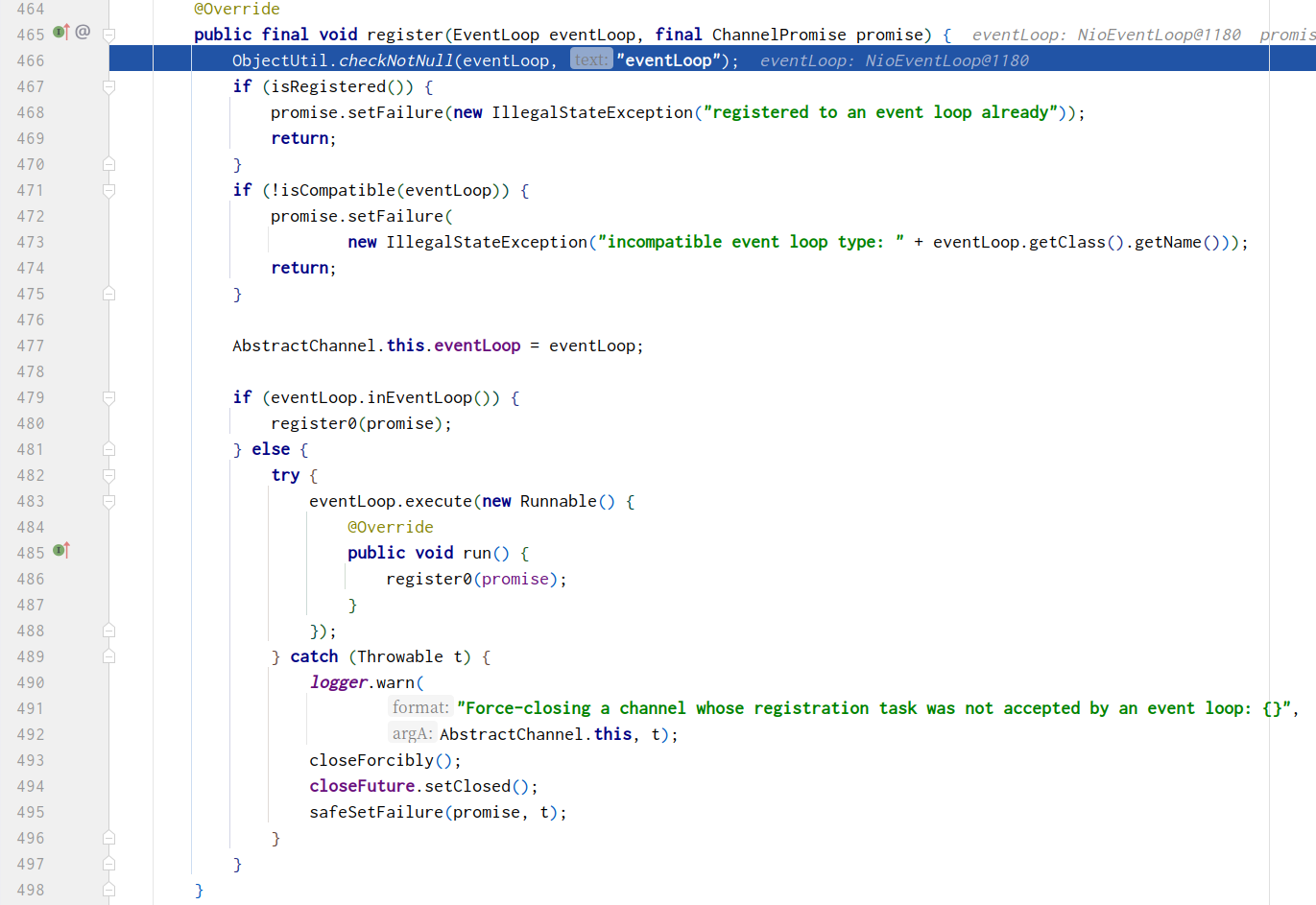

我們忽略在EventLoopGroup、EventLoop部分的方法呼叫，發現最終進入了AbstractUnsafe::register方法，

前面是些校驗邏輯：判斷是否已經注冊過了、判斷channel是否和eventloop兼不兼容，

主要的邏輯是說，在eventloop中去執行真正的注冊操作：register0，注意，目前是在主執行緒中，

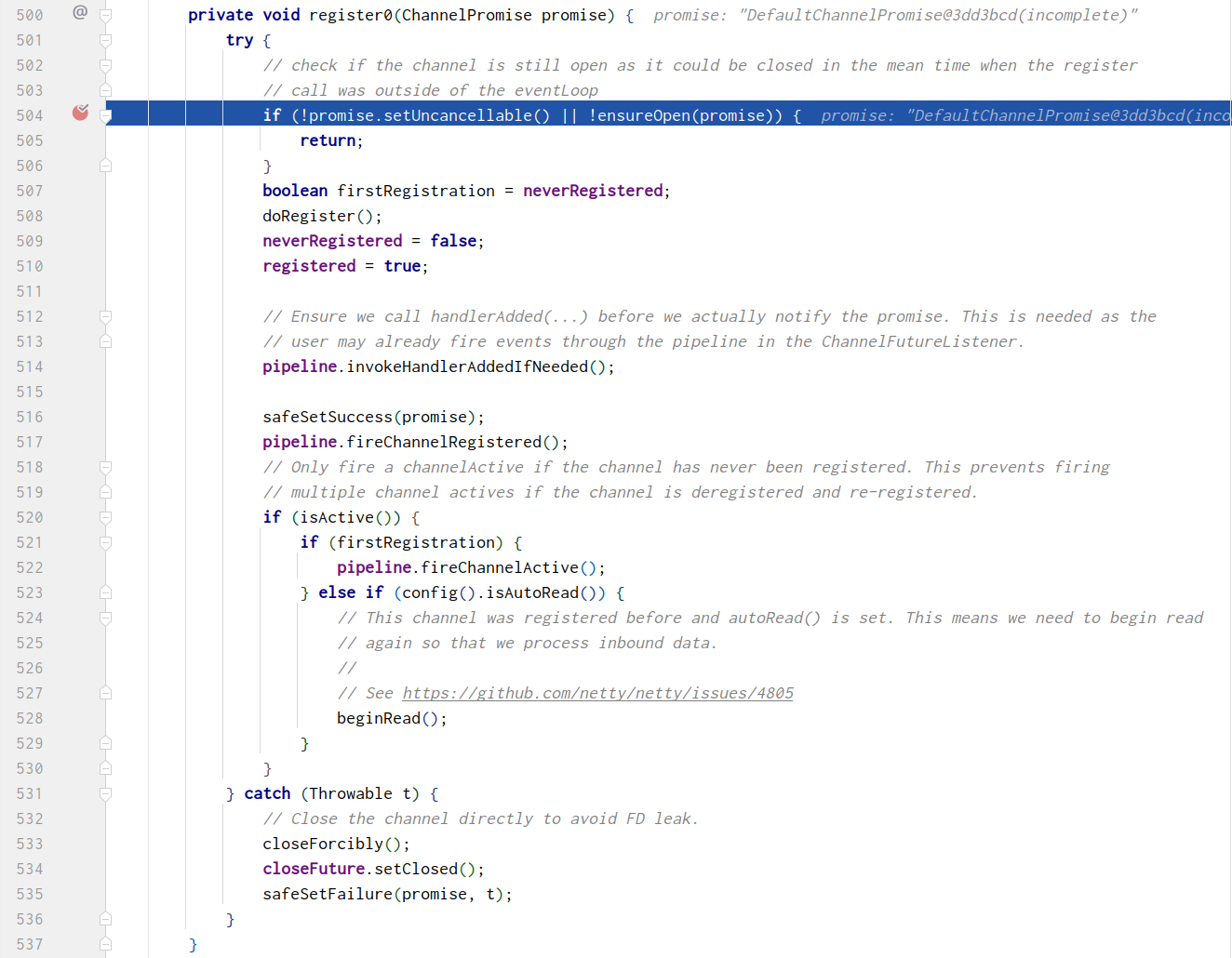

在doRegister0打個執行緒斷點，進入到EventLoop執行緒中：

這個ChannelPromise指示register的成功與否，

首先確保這個ChannelPromise不能被取消，和Channel是open的（沒有close），

doRegister()方法是AbstractChannel的protect空方法，留給子類實作（AbstractNioChannel、AbstractEpollChannel、AbstractKqueueChannel、LocalChannel、LocalServerChannel、EmbeddedChannel），

在AbstractNioChannel::deRegister的實作僅僅是將netty channel中的java channel注冊到NioEventLoop中的java selector上，沒有指定任何interest ops，

deRegister完成后，就處理pipeline中的pending task（回呼ChannelInitializer，它負責添加需要的channel handler，在兩個Bootstrap的init方法中被添加到channel pipeline中），然后就向pipeline發射channel register事件，

如果channel已經激活（對于NioSocketChannel來說，其持有的java channel已經open并且connected；對于NioServerSocketChannel來說，其持有的java channel已經open，并且已經bound），這時：

• 如果channel是第一次注冊，那么向channel pipeline發送channelActive事件

• 如果channel之前已經注冊過、取消注冊過并且，channel被設定成autoRead，那么進行beginRead，這個方法由AbstractChannel的子類實作，對于NioChannel來說，它把自己注冊到EventLoop上時得到的java selection key給關注上讀事件，

1.1.2. Server的doBind0呼叫鏈

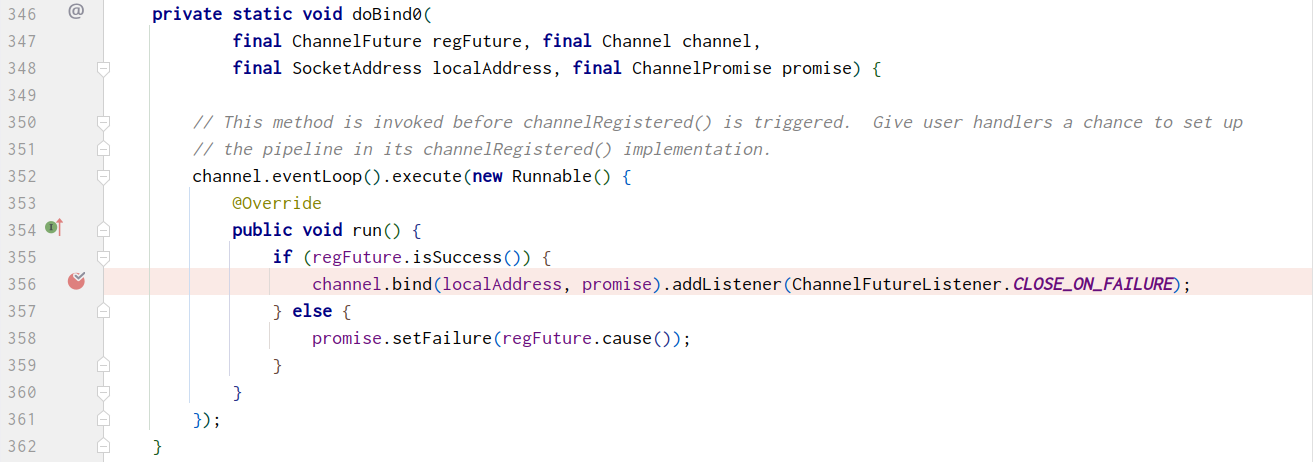

在AbstractBootstrap::doBind0處打個斷點，注意，此時的執行緒是EventLoop對應的執行緒，非主執行緒，

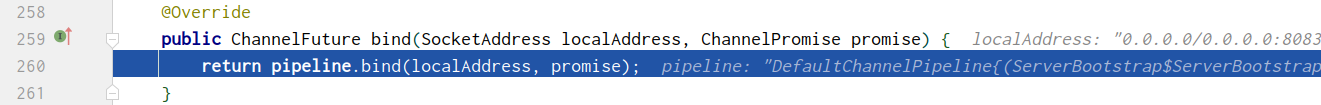

結果進入到AbstractChannel::bind方法中，

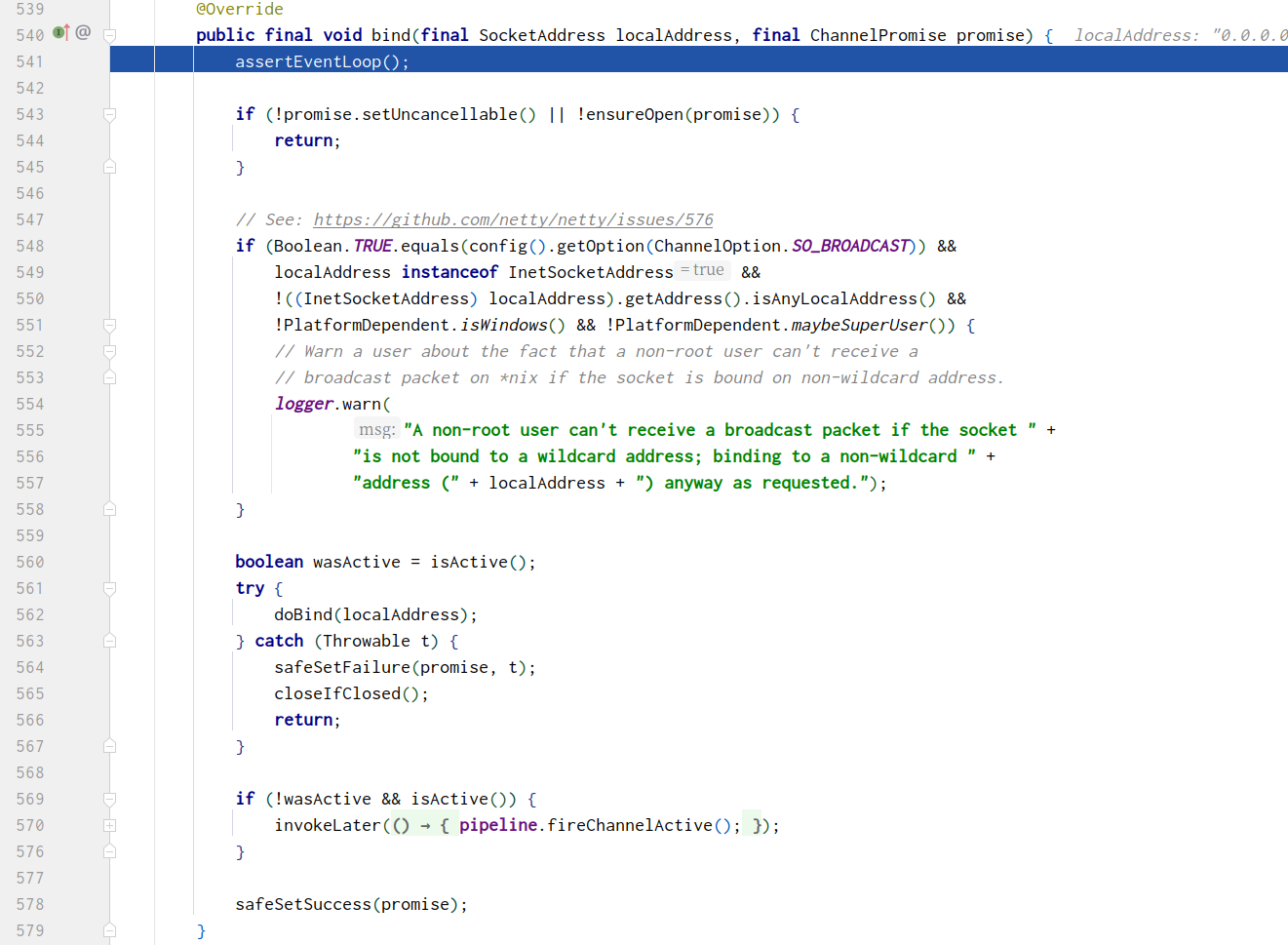

忽略channel pipeline中的執行流程，我們發現最終進入到AbstractChannel的內部類AbstractUnsafe::bind中：

bind的時候對SO_BROADCAST這個ChannelOption（表示廣播）進行檢查：如設定了這個option為true，并且不是windows平臺（當前是unix、linix等平臺），并且系結的本地地址不為0.0.0.0（對于服務器來說這個地址表示自己所有的ip地址，當服務系結這個地址后，那么使用服務器的所有ip地址都可以訪問到這個服務），并且當前程式不是以super user的身份運行，那么就warning：非root用戶如果沒有系結到0.0.0.0的話不能收到broadcast packet，但程式還是按用戶請求系結到指定的非0.0.0.0的localaddress，

獲取channel當前的是否active（對于NioServerSocketChannel來說如果它的ServerSocketChannel沒有close并且系結到local address，那么就算active），

然后呼叫channel的doBind方法，它一個抽象方法，對于NioServerSocketChannel來說具體的操作是將自己的java channel系結到local address，

然后再檢查channel的active狀態，

如果此前沒有active而doBind后active了那么就讓channel pipeline來fireChannelActive（這個動作被invokeLater了），對于NioServerSocketChannel來說，如果是第一次bind那么會fireChannelActive，

最后將用戶持有的指示bind程序的ChannelPromise設定為success，

1.1.3. Client的doConnect呼叫鏈

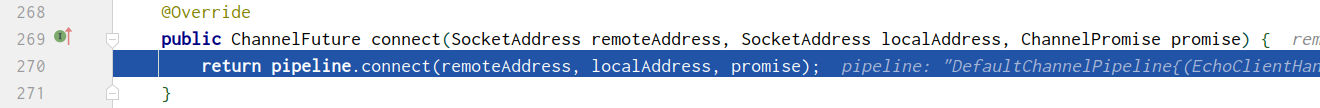

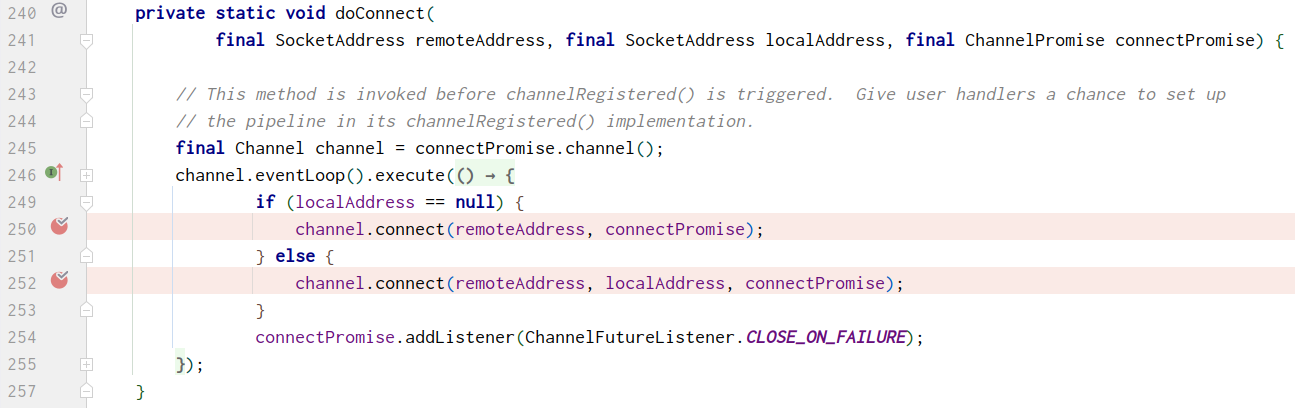

在Bootstrap::doConnect處打上斷點，然后進入，發現進入了AbstractChannel::connect方法中，

AbstractChannel::connect方法委托給其持有的channel pipeline執行，我們忽略channel pipeline中的執行邏輯，發現，最終呼叫到AbstractNioChannel的內部類中的方法AbstractUioUnsafe::connect，

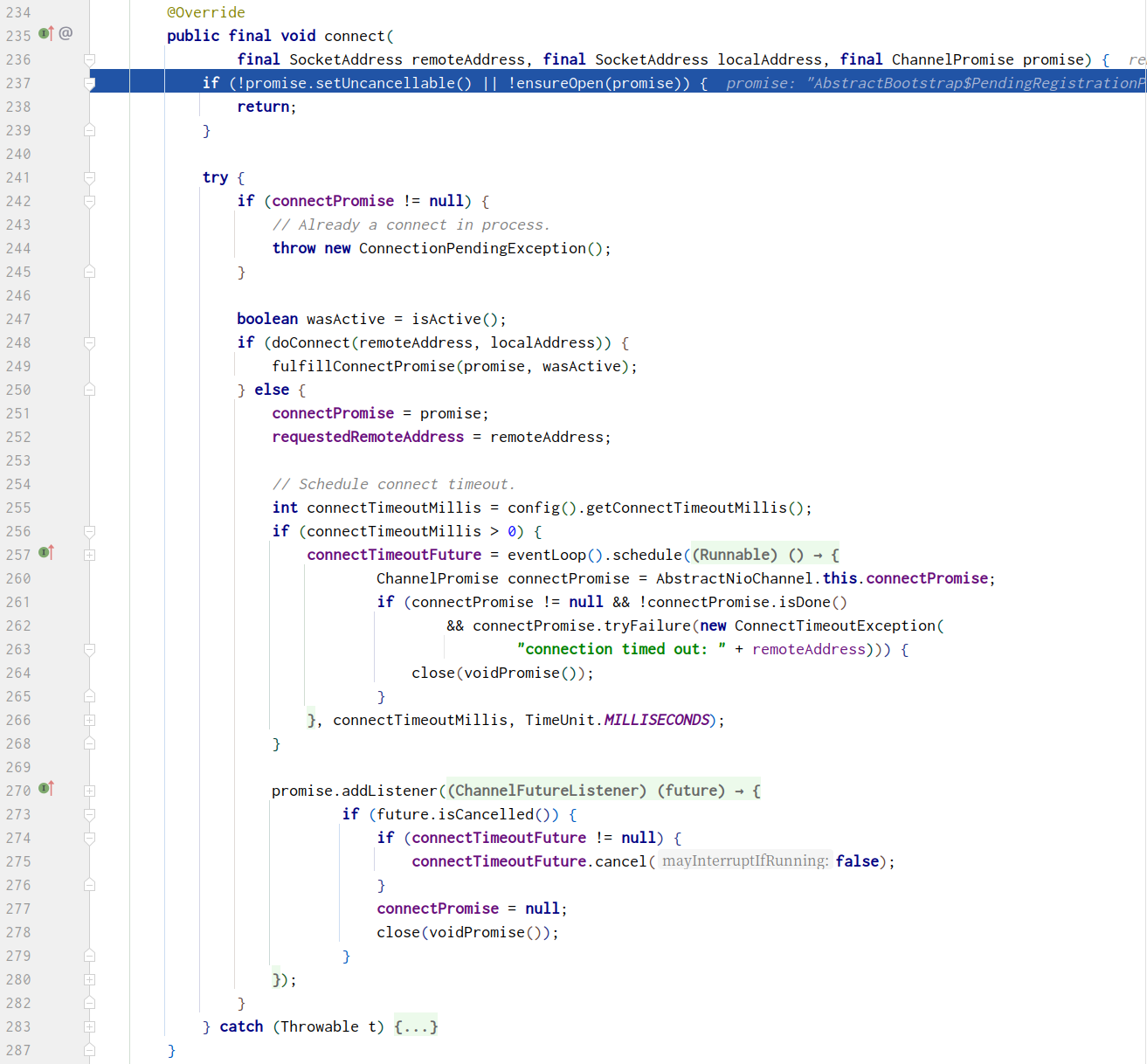

AbstractUioUnsafe::connect看起來很長，但實際做的事情不復雜：

首先設定指示該操作的promise為不能取消，并且檢查channel是否open，這兩個操作都必須成功，

然后進行實際的doConnect，這是一個抽象方法，對于NioSocketChannel來說，它呼叫自己持有的java channel的connect方法，如果沒有馬上就連上，那么就設定selection key關注OP_CONNECT事件，

如果doConnect馬上就連上了，那么就進行收尾作業：fulfillConnectPromise，告知其他執行緒持有的指示connect操作的promise句柄：操作已成功，并且，如果之前channel沒有激活，而當前channel激活的話，還要向channel pipeline發送channelActive事件，

如果doConnect沒有馬上成功，即當前還在連接中，那么起一個超時檢測的延時任務，當這個任務給觸發的時候來檢查connect promise來檢查操作是否完成，如果沒有完成，那么就給promise設定成操作失敗，這個程序同時也是雙向的：又給connect promise添加了一個監聽器，使得，如果在連接中，超時前，如果其他執行緒將該connect promise取消的話，即取消連接操作，那么就取消這個超時檢查的延時任務，

備注：doConnect沒有馬上成功的話，最終，如果eventloop中輪詢到selector的OP_CONNECT事件后，會呼叫AbstractNioUnsafe::finishConnect方法來完成連接操作，

1.2. Channel系列

Channel是Netty中的核心類，它位于EventLoop、ChannelPipeline之間，

Channel的實作種類有很多，而常用的一般為兩種：

• 端到端的TCP：NioServerSocketChannel、NioSocketChannel
• 無連接的UDP：NioiDatagramChannel，

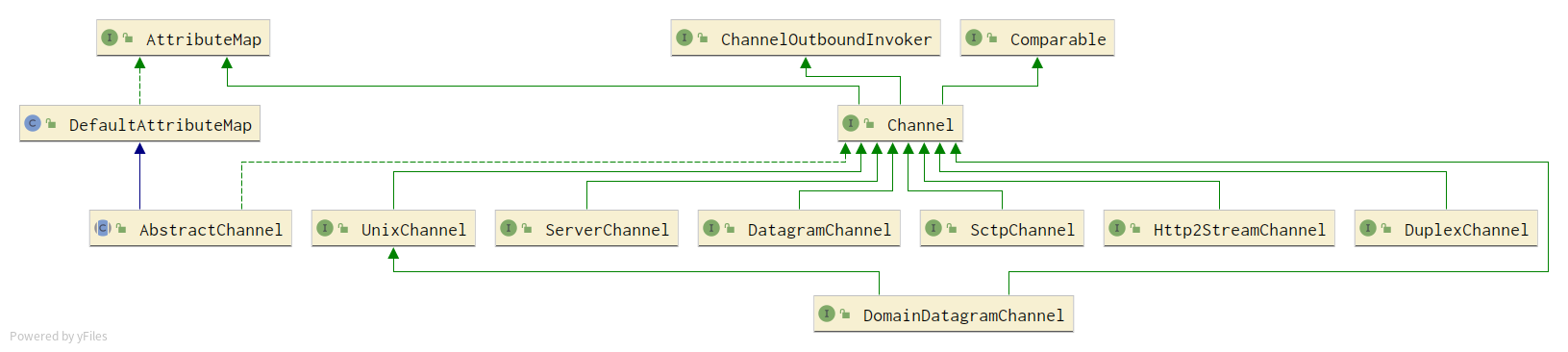

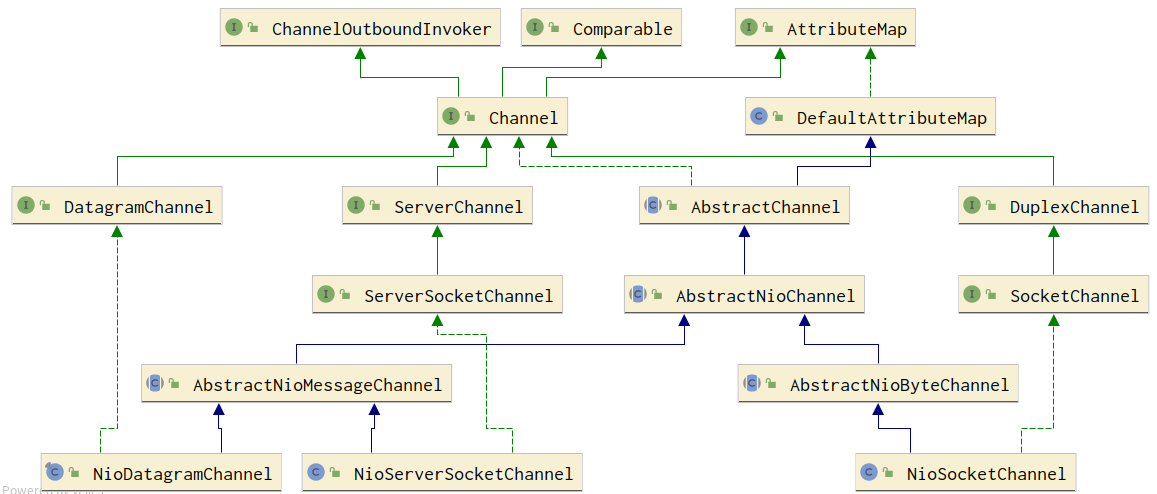

1.2.1. 繼承關系

Channel 介面繼承自 ChannelOutboundInvoker，AttributeMap，Comparable，介面內部包含 一個UnSafe 介面，

• ChannelOutboundInvoker：喚起Channel向外的操作，（注：從eventloop到ChannelPipeline是Inbound，從ChannelPipeline到eventloop是outbound）這些操作都是異步操作，回傳的是ChannelFuture，這些操作包括：

  • bind，connect，close，disconnect，deregister（register是eventloop group提供的），read（將資料從channel中讀取到inbound buffer），write，flush，writeAndFlush

  • 此外還有newPromise（ChannelPromise），newProgressivePromise（ChannelProgressivePromise），voidPromise（ChannelPromise）

  • 以及newSucceededFuture，newFailedFuture（ChannelFuture）

• Channel介面的功能：

  • 獲取關聯資訊：id（ChannelId），eventloop，parent channel，channel config（ChannelConfig），meta data （ChannelMetadata），local address，remote address（SocketAddress），close future，ByteBufAllocator，channel pipeline，Unsafe

  • 獲取狀態資訊：isOpen，isRegistered，isActive，isWritable，bytesBeforewritable，bytesBeforeUnWritable

  • 動作：read，flush方法，二者重定義自ChannelOutboundInvoker，將回傳值設定為自身，以支持鏈式呼叫操作

• ServerChannel：是一個標記性質的空介面，

• ServerSocketChannel：重定義了remote address，local address 的回傳型別（InetSocketAddress），channel config的型別（ServerSocketChannelConfig）

• DuplexChannel：表示雙向信道，output 、input兩個方向可以獨立關閉、并且提供了對這兩個方法的傳輸是否關閉進行判斷的方法，

• SocketChannel：重寫了Channel回傳的parent channel、channel config、local address、remote address，這四者的回傳型別（是原來回傳型別的子型別），

• DatagramChannel：重寫了Channel回傳的channel config、local addresss、remote address的回傳型別；新增了isConnected、joinGroup、leaveGroup、block這幾種方法，

1.2.2. AbstractChannel

AbstractChannel實作了Channel介面中的絕大多數功能：

• 對于AttributeMap介面中的功能，它是通過繼承自DefaultAttributeMap來實作的

• 對于ChannelOutboundInvoker介面中的功能，是通過委托給自己持有的channel pipeline來實作的（channel pipeline也實作了該介面）

• 對于Channel介面中新增的功能：

  • 一部分是委托給自己持有的channel outbound buffer來實作的：isWritable、bytesBeforeWritable、bytesBeforeUnwritable

  • 剩下的一些狀態獲取、組件獲取的操作，直接回傳自己持有的狀態欄位、組件欄位，比如：

    • isRegistered()對應registered欄位

    • closeFuture()對應closeFuture欄位

    • eventLoop()對應eventLoop欄位

    • localAddress() remoteAddress() 對應 localAddress、remoteAddress欄位，等等

  • 注意，Channel介面中的一些方法AbstractChannel沒有實作，而是留給子類取實作比如：config()、metaData()、isOpen()、isActive()，

• 然后還定義了一些protected的抽象方法，留給子類實作，這些方法由Unsafe使用，

  • doRegister、doBind、doDisconnect、doClose、doShutdownOutput、doDeregister、doBeginRead、doWrite

注意，AbstractChannel是其他所有channel的公共祖先，這些其他的channel可以是nio channel、oio channel、local （server） channel、embedd channel、failed channel、epoll channel、kqueue channel，

1.2.3. AbstractNioChannel

AbstractNioChannel是所有nio channel的祖先，它在AbstractChannel的基礎上加上了這個channel是NIO的語意，
因此，它持有了：java的selectable channel、selection key、interest op，

AbstractNioChannel下面又分為byte channel、message channel兩種（一個基于位元組、一個基于訊息），因此AbstractNioChannel類中還實作了，具有NIO語意的并且跟byte、message沒有區別的一些操作：

• doRegister：不管是byte channel還是message channel，就register操作而言，都是將自己持有的java selectable channel給注冊到eventloop中的java selector中，并拿到selection key

• doBeginRead：不管都是byte channel還是message channel，就begin read來講，都是將selection key給關聯上interest op，

• isCompatible：不管都是byte channel還是message channel，它們都必須和NioEventLoop來配合，

• 由于NIO是非阻塞的（NioEventLoop非阻塞）所以connect流程必須弄成異步，這個異步流程由自己持有的NioUnsafe完成，

1.2.4. AbstractNioByteChannel、AbstractNioMessageChannel

byte channel、message channel的區別主要是read、write的策略，

而實際的read、write策略非常復雜，目前的縱向流程只到了bind、connect，因此暫不分析，

1.3. Unsafe系列

由于Netty網路通信程序例外復雜，大致可分為兩部分的操作：

• 第一部分是對java channel的操作的封裝，比如connect、close等，
• 另一部分是和netty體系相關，比如異步流程、讀策略、寫策略等，這些需要和netty的其他組件打交道，比如event loop、channel pipeline、channel outbound buffer等，這些操作例外復雜，精細，正如Unsafe字面的語意，

因此，為了將這兩部分的操作進行隔離，netty引入了Unsafe這個內部介面，它從屬于Channel，并且它的不同實作類散落在不同的Channel實作類中，將后者操作放入unsafe中實作，將前者操作放在netty的channel中實作，這樣可以保證channel的純凈，

1.3.1. 繼承關系

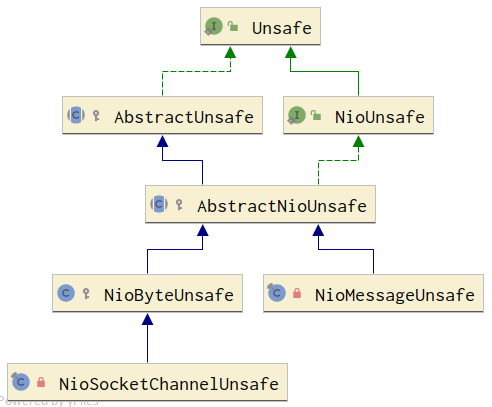

由于我們目前只關心三種常用的channel：NioSocketChannel、NioServerSocketChannel、NioDatagramChannel，因此它們涉及Unsafe的繼承關系如下：

1.3.2. Unsafe

Unsafe operations that should never be called from user-code. These methods are only provided to implement the actual transport, and must be invoked from an I/O thread except for the following methods:

• localAddress()
• remoteAddress()
• closeForcibly()
• register(EventLoop, ChannelPromise)
• deregister(ChannelPromise)
• voidPromise()

由于Unsafe是對Channel的復雜流程操作的封裝，從屬于Channel，所以其方法和Channel很相近：

• 一類是資訊的獲取操作：RecvByteBufAllocator.Handle、local address、remote address、voidPromise、channelOutBoundbuffer
• 另一類是動作型別的操作：bind、register、deregister、connect、disconnect、close、closeFocibly、beginRead、write、flush
