一、分布式鏈路追蹤發展簡介

1.1 分布式鏈路追蹤介紹

關于分布式鏈路追蹤的介紹，可以查看我前面的文章微服務架構學習與思考(09)：分布式鏈路追蹤系統-dapper論文學習(https://www.cnblogs.com/jiujuan/p/16097314.html) ，

這里的 OpenTelemetry 有一段發展歷程，

APM(Application Performance Monitoring) 和 Distributed Tracing(分布式跟蹤)，后者是前者的子集，

微服務架構流行起來后，為了監控和定位微服務中請求鏈路過長導致的定位和監控問題，分布鏈路監控也蓬勃發展起來，出現了

很多有名的產品，比如：Jaeger，Pinpoint，Zipkin，Skywalking 等等，這里有個問題，就是每家都有自己的一套資料采集標準和SDK，

為了統一這些標準，國外的人們就創建了 OpenTracing 和 OpenCensus 2 個標準，最先出現的是 OpenTracing，為了統一標準，后來兩者合并為 OpenTelemetry，

1.2 OpenTracing

OpenTracing 制定了一套與平臺無關、廠商無關的協議標準，使得開發人員能夠方便的添加或更換底層APM的實作，

它是 CNCF 的專案，OpenTracing 協議的產品有 Jaeger、Zipkin 等等，

OpenTracing 資料模型

Trace(s):

Trace(s) 在 OpenTracing 中是被 spans 隱式定義的，一個 trace 可以被認為是由一個或多個 span 組成的有向無環圖，

比如，下圖示例就表示一個 trace 由 8 個 span 組成，也就是一次鏈路追蹤由 8 個 span 組成：
單個 trace(鏈路) 中 span 之間的關系


        [Span A]  ←←←(the root span)
            |
     +------+------+
     |             |
 [Span B]      [Span C] ←←←(Span C is a `ChildOf` Span A)
     |             |
 [Span D]      +---+-------+
               |           |
           [Span E]    [Span F] >>> [Span G] >>> [Span H]
                                       ↑
                                       ↑
                                       ↑
                         (Span G `FollowsFrom` Span F)

用時間軸來可視化這次鏈路追蹤圖，更容易理解：

Temporal relationships between Spans in a single Trace


––|–––––––|–––––––|–––––––|–––––––|–––––––|–––––––|–––––––|–> time

 [Span A···················································]
   [Span B··············································]
      [Span D··········································]
    [Span C········································]
         [Span E·······]        [Span F··] [Span G··] [Span H··]

（來自：https://opentracing.io/specification/）

Span:

Span 是一次鏈路追蹤里的基本組成元素，一個 Span 表示一個獨立作業單元，比如一次 http 請求，一次函式呼叫等，每個 span 里元素：

An operation name，服務/操作名稱

A start timestamp，開始時間

A finish timestamp，結束時間

Span Tags，key:value 資料形式，用戶自定義的標簽，主要用途是鏈路記錄資訊的查詢過濾，

Span Logs，key:value 資料形式，主要用途是記錄某些事件和事件發生的時間，

SpanContext 看下面解釋

References，對 0 或更多個相關 span 的參考（通過 SpanContext 來參考）

SpanContext:

SpanContext 攜帶跨行程(跨服務)通信的資料，它的組成：

在系統中表示 span 的資訊，比如 span_id, trace_id，

Baggage Items，為整條追蹤鏈路保存跨行程(跨服務)的資料，資料形式是 key:value

References

多個 span 中的對應關系，OpenTracing 目前定義了 2 種關系：ChildOf 和 FollowsFrom：

ChildOf，一個子 span 可能是父 span 的 ChildOf
    [-Parent Span---------]
         [-Child Span----]

    [-Parent Span--------------]
         [-Child Span A----]
          [-Child Span B----]
        [-Child Span C----]
         [-Child Span D---------------]
         [-Child Span E----]
FollowsFrom，一些父 span 不依賴任何的子 span
    [-Parent Span-]  [-Child Span-]


    [-Parent Span--]
     [-Child Span-]


    [-Parent Span-]
                [-Child Span-]
（來自：https://opentracing.io/specification/）

1.3 OpenCensus

為什么又出現個 OpenCensus 這個專案？因為它有個好爹：google，要知道分布式跟蹤的基礎論文就是谷歌提出，

其實，剛開始它并不是要搶 OpenTracing 的飯碗，它只是為了把 Go 語言的 Metrics 采集、鏈路跟蹤與 Go 語言自帶的

profile 工具打通，統一用戶的使用方式，但是隨著專案發展，它也想把鏈路相關的統一一下，它不僅要做 Metrics 基礎指標監控，

還要做 OpenTracing 的老本行：分布式跟蹤，

1.4 OpenTracing 與 OpenCensus 對比

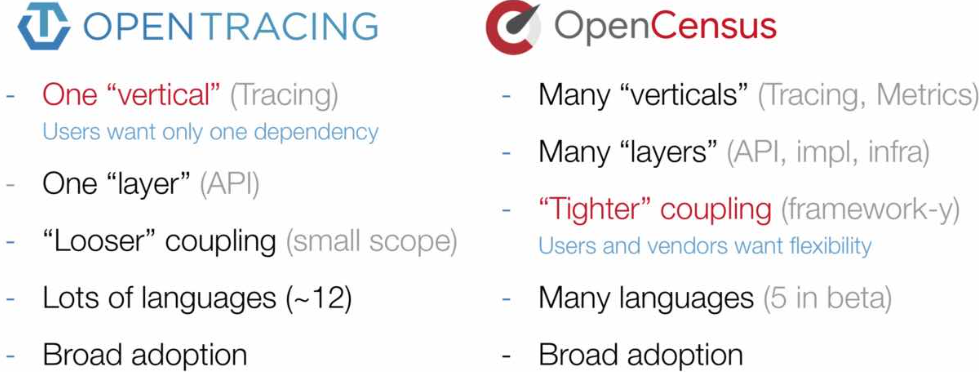

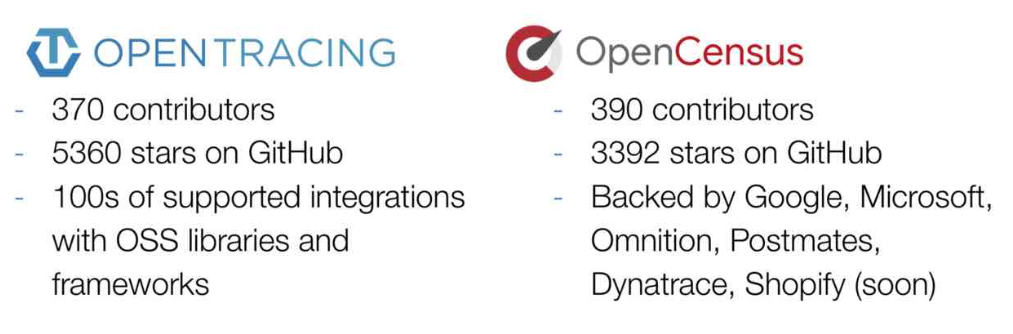

2 者功能對比

1.5 OpenTelemetry

這樣出現 2 個標準也不是個事啊，如是就出現了 OpenTelemetry，它把 2 者合并在一起了，

OpenTelemetry 的核心作業目前主要集中在 3 個部分：

規范的制定和協議的統一，規范包含資料傳輸、API 的規范，協議的統一包含：HTTP W3C 的標準支持及GRPC等框架的協議標準

多語言 SDK 的實作和集成，用戶可以使用 SDK 進行代碼自動注入和手動埋點，同時對其他三方庫（Log4j、LogBack等）進行集成支持；

資料收集系統的實作，當前是基于 OpenCensus Service 的收集系統，包括 Agent 和 Collector，

(1.4 1.5來自： https://github.com/open-telemetry/docs-cn)

OpenTelemetry 的最終形態就是實作 Metrics、Tracing、Logging 的融合，

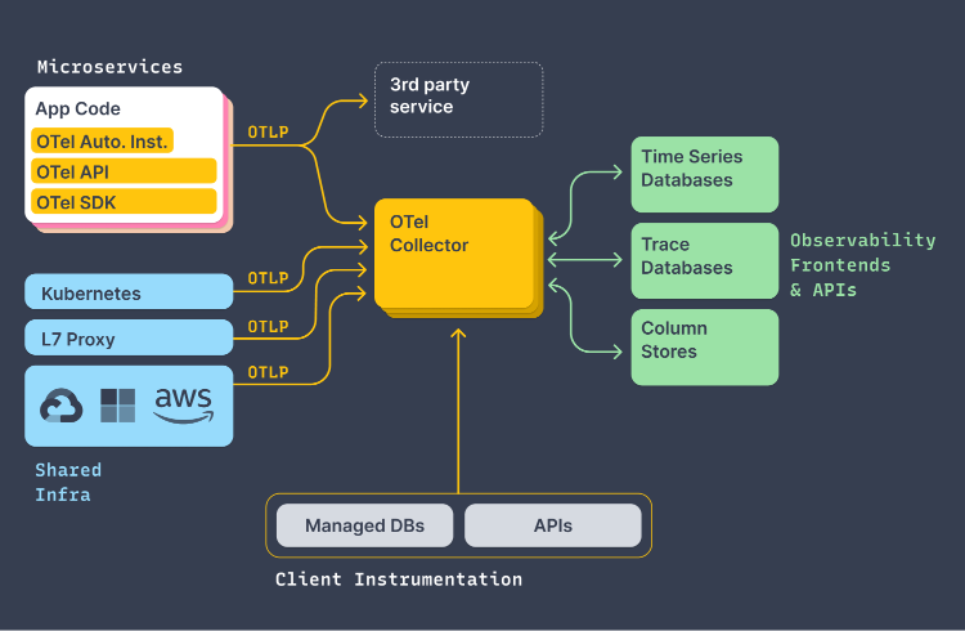

OpenTelemetry 整體架構圖：

（來自：https://opentelemetry.io/docs/）

Tracing API 中幾個重要概念：

TracerProvider：是 API 的入口點，提供了對 tracer 的訪問，在代碼里主要是創建一個 Tracer，一般是第三方分布式鏈路管理軟體提供具體實作，默認是一個空的 TracerProvider("")，雖然也創建 Tracer，但是內部不會執行資料流傳輸邏輯，

Tracer：負責創建 span，一個 tracer 表示一次完整的追蹤鏈路，tracer 由一個或多個 span 組成，跟上面的 OpenTracing 資料模型很像，所以說是兩者合并，

Span：一次鏈路追蹤操作里的基本操作元素，比如一次函式呼叫，一次 http 請求，

里面還有很多詳細介紹：https://opentelemetry.io/docs/reference/specification/trace/api/

還有一個資料采樣，https://www.cnblogs.com/jiujuan/p/16097314.html - 前面學習 dapper 論文的這篇文章有介紹，

小結：

一條鏈路追蹤資訊：

有一條鏈路 trace，它是由一個或多個 span 組成， span 里會記錄各種鏈路中的資訊，跨行程的資訊，各種 span 之間的關系，

使用哪種鏈路管理軟體，則由 traceprovider 來設定，可以是 Jaeger，Pinpoint，Zipkin，Skywalking 等等，

span 中的資訊收集到鏈路管理軟體，然后可以用圖來展示記錄的鏈路資訊和鏈路之間的關系，

二、jaeger 簡介

Jaeger 是受到 Dapper 和 OpenZipkin 啟發，是 Uber 開發的一款分布式鏈路追蹤系統，

它用于監控微服務和排查微服務中出現的故障，

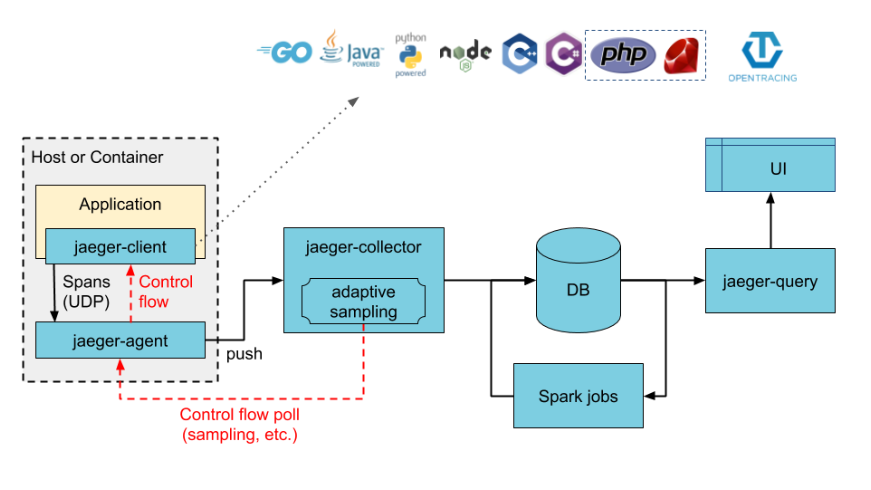

jaeger 架構圖：

（來自：https://www.jaegertracing.io/docs/1.35/architecture/）

jaeger 安裝：

參考我前面文章：https://www.cnblogs.com/jiujuan/p/13235748.html docker all-in-one 安裝

三、kratos 中鏈路追蹤使用

前面介紹了那么多，應該對 opentelemetry 大致有了一個了解，下面就在 kratos 中使用 opentelemetry，

這里使用 jaeger 作為鏈路追蹤的管理軟體，

go 1.17

go-kratos 2.2.1

jaeger 1.35

下面代碼來自 go-kratos 官方例子，

server 端

在 main.go 中，有 grpc server 和 http server，

第一步，設定 TraceProvider()

// set trace provider
func setTraceProvider(url string) error {
	// create the jager exporter
	exp, err := jaeger.New(jaeger.WithCollectorEndpoint(jaeger.WithEndpoint(url)))
	if err != nil {
		return nil
	}

	// New trace provider
	tp := tracesdk.NewTracerProvider(
		// set the sampling rate based on the parent span to 100%， 設定采樣率 100%
		tracesdk.WithSampler(tracesdk.ParentBased(tracesdk.TraceIDRatioBased(1.0))),
		// always be sure to batch in production
		tracesdk.WithBatcher(exp),
		// Record information about this application in an Resource.
		tracesdk.WithResource(resource.NewSchemaless(
			semconv.ServiceNameKey.String(Name),  // service name
			attribute.String("env", Env),         // environment
			attribute.String("version", Version), // version
		)),
	)
	otel.SetTracerProvider(tp)
	return nil
}

第二步，grpc server 和 http server

err := setTraceProvider(url) // 呼叫上面的 setTraceProvider 函式
if err != nil {
    log.Error(err)
}
// grpc server
grpcSrv := grpc.NewServer(
    grpc.Address(":9000"),
    grpc.Middleware(
        middleware.Chain(
            recovery.Recovery(),
            tracing.Server(), // 設定 trace
            logging.Server(logger),
        ),
    ),
)

// http server
httpSrv := http.NewServer(
    http.Address(":8000"),
    http.Middleware(
        recovery.Recovery(),
        tracing.Server(), // 設定 trace
        logging.Server(logger),
    ),
)

client 端

grpc client 和 http client

grpc client：

// create grpc conn
// only for demo, use single instance in production env
conn, err := grpc.DialInsecure(ctx,
		grpc.WithEndpoint("127.0.0.1:9000"),
		grpc.WithMiddleware(
			recovery.Recovery(),
			tracing.Client(),
		),
		grpc.WithTimeout(2*time.Second),
		// for tracing remote ip recording
		grpc.WithOptions(grpcx.WithStatsHandler(&tracing.ClientHandler{})),
)

http client：

http.NewClient(ctx, http.WithMiddleware(
    tracing.Client(
        tracing.WithTracerProvider(s.tracer),
    ),
))

四、參考

https://go-kratos.dev/docs/component/middleware/tracing/ 鏈路追蹤
https://go-kratos.dev/blog/go-kratos-opentelemetry-practice/ 基于OpenTelemetry的鏈路追蹤
https://opentracing.io/specification/ opentracing doc
https://opentelemetry.io/docs/instrumentation opentelemetry doc
https://opentelemetry.io/docs opentelemetry trace api
https://opencensus.io/ opencensus 官網
https://www.jaegertracing.io/docs/1.35/ jaeger doc

== just do it ==
