一.簡介

GPUImage 共 125 個濾鏡, 分為四類

1、Color adjustments : 31 filters , 顏色處理相關
2、Image processing : 40 filters , 影像處理相關.
3、Blending modes : 29 filters , 混合模式相關.
4、Visual effects : 25 filters , 視覺效果相關.

GPUImageCrosshatchFilter GPUImage 黑白網狀效果，shader 原始碼如下：

/******************************************************************************************/
//@Author:猿說編程
//@Blog(個人博客地址): www.codersrc.com
//@File:IOS – OpenGL ES 黑白網狀效果 GPUImageCrosshatchFilter
//@Time:2022/05/24 06:30
//@Motto:不積跬步無以至千里，不積小流無以成江海，程式人生的精彩需要堅持不懈地積累！
/******************************************************************************************/


#if TARGET_IPHONE_SIMULATOR || TARGET_OS_IPHONE
NSString *const kGPUImageCrosshatchFragmentShaderString = SHADER_STRING
(
 varying highp vec2 textureCoordinate;

 uniform sampler2D inputImageTexture;

 uniform highp float crossHatchSpacing;
 uniform highp float lineWidth;

 const highp vec3 W = vec3(0.2125, 0.7154, 0.0721);

 void main()
 {
     highp float luminance = dot(texture2D(inputImageTexture, textureCoordinate).rgb, W);

     lowp vec4 colorToDisplay = vec4(1.0, 1.0, 1.0, 1.0);
     if (luminance < 1.00)
     {
         if (mod(textureCoordinate.x + textureCoordinate.y, crossHatchSpacing) <= lineWidth)
         {
             colorToDisplay = vec4(0.0, 0.0, 0.0, 1.0);
         }
     }
     if (luminance < 0.75)
     {
         if (mod(textureCoordinate.x - textureCoordinate.y, crossHatchSpacing) <= lineWidth)
         {
             colorToDisplay = vec4(0.0, 0.0, 0.0, 1.0);
         }
     }
     if (luminance < 0.50)
     {
         if (mod(textureCoordinate.x + textureCoordinate.y - (crossHatchSpacing / 2.0), crossHatchSpacing) <= lineWidth)
         {
             colorToDisplay = vec4(0.0, 0.0, 0.0, 1.0);
         }
     }
     if (luminance < 0.3)
     {
         if (mod(textureCoordinate.x - textureCoordinate.y - (crossHatchSpacing / 2.0), crossHatchSpacing) <= lineWidth)
         {
             colorToDisplay = vec4(0.0, 0.0, 0.0, 1.0);
         }
     }

     gl_FragColor = colorToDisplay;
 }
);
#else
NSString *const kGPUImageCrosshatchFragmentShaderString = SHADER_STRING
(
 varying vec2 textureCoordinate;

 uniform sampler2D inputImageTexture;

 uniform float crossHatchSpacing;
 uniform float lineWidth;

 const vec3 W = vec3(0.2125, 0.7154, 0.0721);

 void main()
 {
     float luminance = dot(texture2D(inputImageTexture, textureCoordinate).rgb, W);

     vec4 colorToDisplay = vec4(1.0, 1.0, 1.0, 1.0);
     if (luminance < 1.00)
     {
         if (mod(textureCoordinate.x + textureCoordinate.y, crossHatchSpacing) <= lineWidth)
         {
             colorToDisplay = vec4(0.0, 0.0, 0.0, 1.0);
         }
     }
     if (luminance < 0.75)
     {
         if (mod(textureCoordinate.x - textureCoordinate.y, crossHatchSpacing) <= lineWidth)
         {
             colorToDisplay = vec4(0.0, 0.0, 0.0, 1.0);
         }
     }
     if (luminance < 0.50)
     {
         if (mod(textureCoordinate.x + textureCoordinate.y - (crossHatchSpacing / 2.0), crossHatchSpacing) <= lineWidth)
         {
             colorToDisplay = vec4(0.0, 0.0, 0.0, 1.0);
         }
     }
     if (luminance < 0.3)
     {
         if (mod(textureCoordinate.x - textureCoordinate.y - (crossHatchSpacing / 2.0), crossHatchSpacing) <= lineWidth)
         {
             colorToDisplay = vec4(0.0, 0.0, 0.0, 1.0);
         }
     }

     gl_FragColor = colorToDisplay;
 }
);
#endif

二.效果演示

使用 GPUImageCrosshatchFilter GPUImage 黑白網狀效果，原圖：

**GPUImageCrosshatchFilter GPUImage 黑白網狀效果，效果圖：**

三.原始碼下載

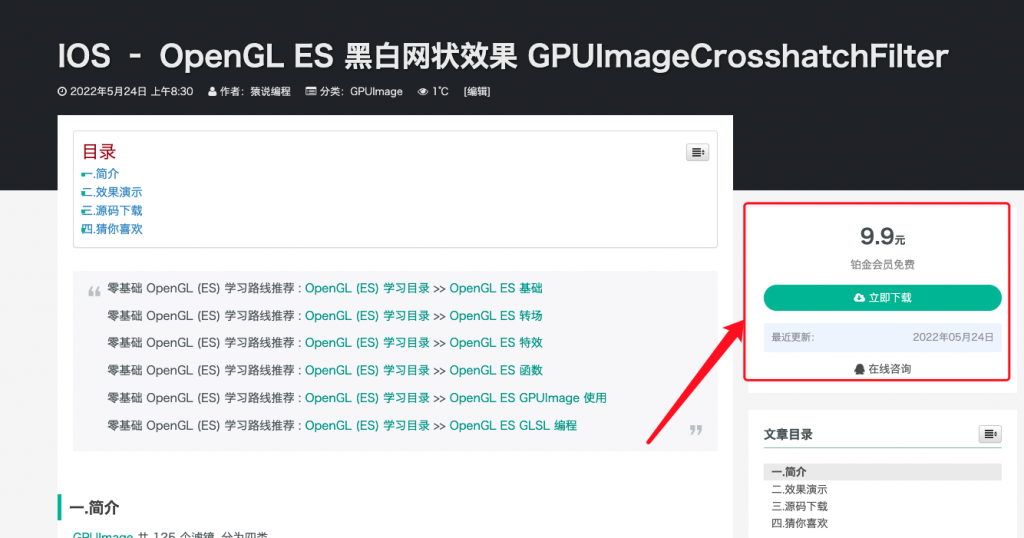

OpenGL ES Demo 下載地址 : IOS – OpenGL ES 黑白網狀效果 GPUImageCrosshatchFilter
