3 Skywalking應用

相關術語：

skywalking-collector:鏈路資料歸集器，資料可以落地ElasticSearch/H2
skywalking-ui:web可視化平臺，用來展示落地的資料
skywalking-agent:探針，用來收集和發送資料到歸集器

3.1 agent下載

Skywalking-agent，它簡稱探針，用來收集和發送資料到歸集器，我們先來學習下探針使用，探針對應的jar包在Skywalking原始碼中，我們需要先下載原始碼，

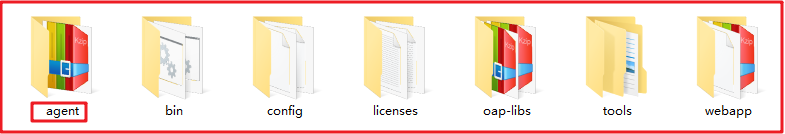

Skywalking原始碼下載地址： https://archive.apache.org/dist/skywalking/ ，我們當前使用的版本是8.3.0，選擇下載對應版本，

file

agent目錄結構如下：

agent
    ├── activations
    │   ├── apm-toolkit-kafka-activation-8.3.0.jar
    │   ├── ...
    │   └── apm-toolkit-trace-activation-8.3.0.jar
    ├── config # Agent 組態檔
    │   └── agent.config
    ├── logs # 日志檔案
    ├── optional-plugins # 可選插件
    │   ├── apm-customize-enhance-plugin-8.3.0.jar
    │   ├── apm-gson-2.x-plugin-8.3.0.jar
    │   └── ... ...
    ├── bootstrap-plugins # jdk插件
    │   ├── apm-jdk-http-plugin-8.3.0.jar
    │   └── apm-jdk-threading-plugin-8.3.0.jar
    ├── plugins # 當前生效插件
    │   ├── apm-activemq-5.x-plugin-8.3.0.jar
    │   ├── apm-armeria-0.84.x-plugin-8.3.0.jar
    │   ├── apm-armeria-0.85.x-plugin-8.3.0.jar
    │   └── ... ...
    ├── optional-reporter-plugins
    │   └── kafka-reporter-plugin-8.3.0.jar
    └── skywalking-agent.jar【應用的jar包】

目錄結構說明：

activations 當前skywalking正在使用的功能組件，

agent.config 檔案是 SkyWalking Agent 的唯一組態檔，

plugins 目錄存盤了當前 Agent 生效的插件，

optional-plugins 目錄存盤了一些可選的插件（這些插件可能會影響整個系統的性能或是有著作權問題），如果需要使用這些插件，需將相應 jar 包移動到 plugins 目錄下，

skywalking-agent.jar 是 Agent 的核心 jar 包，由它負責讀取 agent.config 組態檔，加載上述插件 jar 包，運行時收集到 的 Trace 和 Metrics 資料也是由它發送到 OAP 集群的，

我們在使用Skywalking的時候，整個程序中都會用到skywalking-agent.jar，而無論是RPC還是HTTP開發的專案，用法都一樣，因此我們講解當前主流的SpringBoot專案對agent的使用即可，

3.2 agent應用

專案使用agent，如果是開發環境，可以使用IDEA集成，如果是生產環境，需要將專案打包上傳到服務器，為了使用agent，我們同時需要將下載的apache-skywalking-apm-bin檔案包上傳到服務器上去，不過無論是開發環境還是生產環境使用agent，對專案都是無侵入式的，

3.2.1 應用名配置

我們需要用到agent，此時需要將agent/config/agent.config組態檔拷貝到每個需要集成Skywalking工程的resource目錄下，我們將agent.config拷貝到工程\hailtaxi-parent的每個子工程目錄下，并修改其中的 agent.service_name，修改如下：

hailtaxi-gateway:	agent.service_name=${SW_AGENT_NAME:hailtaxi-gateway}
hailtaxi-driver:	agent.service_name=${SW_AGENT_NAME:hailtaxi-driver}
hailtaxi-order:		agent.service_name=${SW_AGENT_NAME:hailtaxi-order}

agent.config 是一個 KV 結構的組態檔，類似于 properties 檔案，value 部分使用 "${}" 包裹，其中使用冒號（":"）分為兩部分，前半部分是可以覆寫該配置項的系統環境變數名稱，后半部分為默認值，例如這里的 agent.service_name 配置項，如果系統環境變數中指定了 SW_AGENT_NAME 值（注意，全是大寫），則優先使用環境變數中指定的值，如果環境變數未指定，則使用 hailtaxi-driver 這個默認值，

直接把配置修改好后放到專案的resource目錄下(或者其他路徑)是最不容易才出錯的一種方式，同時我們可以采用其他方式覆寫默認值：

1)JVM覆寫配置

例如這里的 agent.service_name 配置項，如果在 JVM 啟動之前，明確中指定了下面的 JVM 配置：

# "skywalking."是 Skywalking環境變數的默認前綴
-Dskywalking.agent.service_name = hailtaxi-driver

2)探針配置覆寫

將 Java Agent 配置為如下：

# 默認格式是 -javaagent:agent.jar=[option1]=[value1],[option2]=[value2]
-javaagent:/path/skywalking-agent.jar=agent.service_name=hailtaxi-driver

此時會使用該 Java Agent 配置值覆寫 agent.config 組態檔中 agent.service_name 默認值，

但是這些配置都有不同優先級，優先級如下：

探針配置 > JVM配置 > 系統環境變數配置 > agent.config檔案默認值

3.2.2 IDEA集成使用agent

1、修改agent中資料收集服務的地址：agent/config/agent.confg

collector.backend_service=${SW_AGENT_COLLECTOR_BACKEND_SERVICES:192.168.200.129:11800}

當然也可以同構JVM引數配置

2、使用探針配置為3個專案分別配置agent：

1)hailtaxi-driver:

-javaagent:C:\developer\skywalking\apache-skywalking-apm-bin\agent\skywalking-agent.jar
-Dskywalking.agent.service_name=hailtaxi-driver

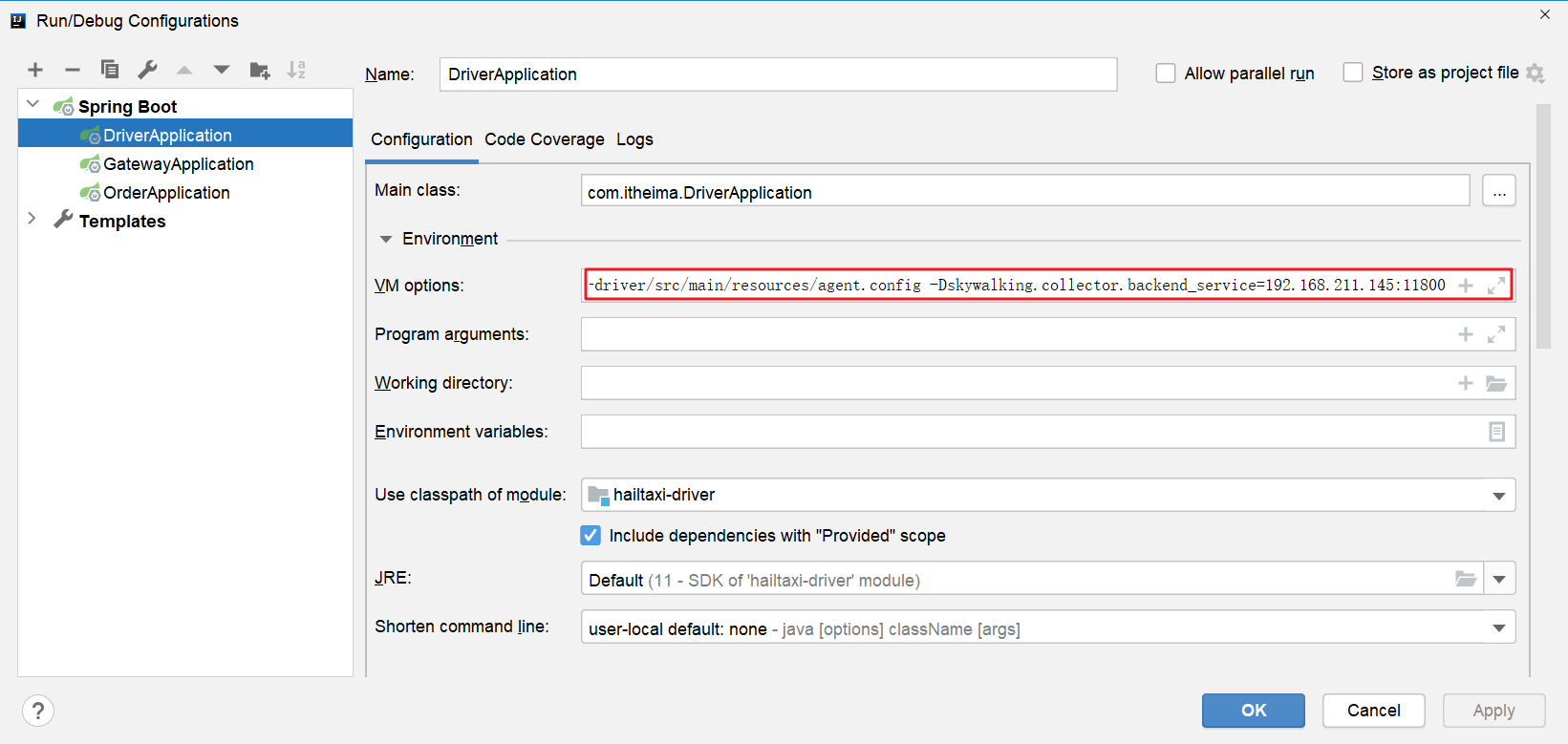

將上面配置賦值到IDEA中：

file

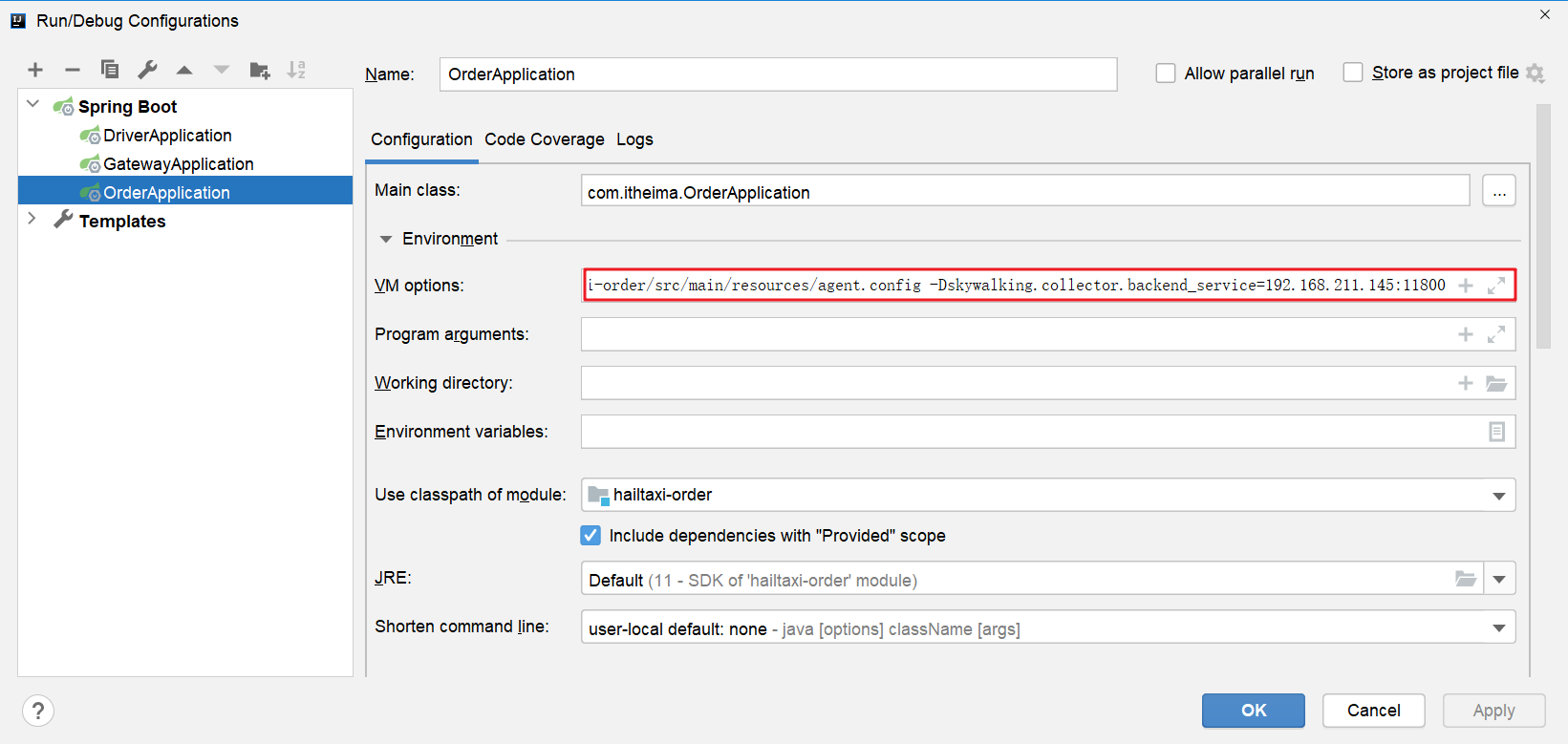

2)hailtaxi-order

-javaagent:C:\developer\skywalking\apache-skywalking-apm-bin\agent\skywalking-agent.jar
-Dskywalking.agent.service_name=hailtaxi-order

將上面配置賦值到IDEA中：

file

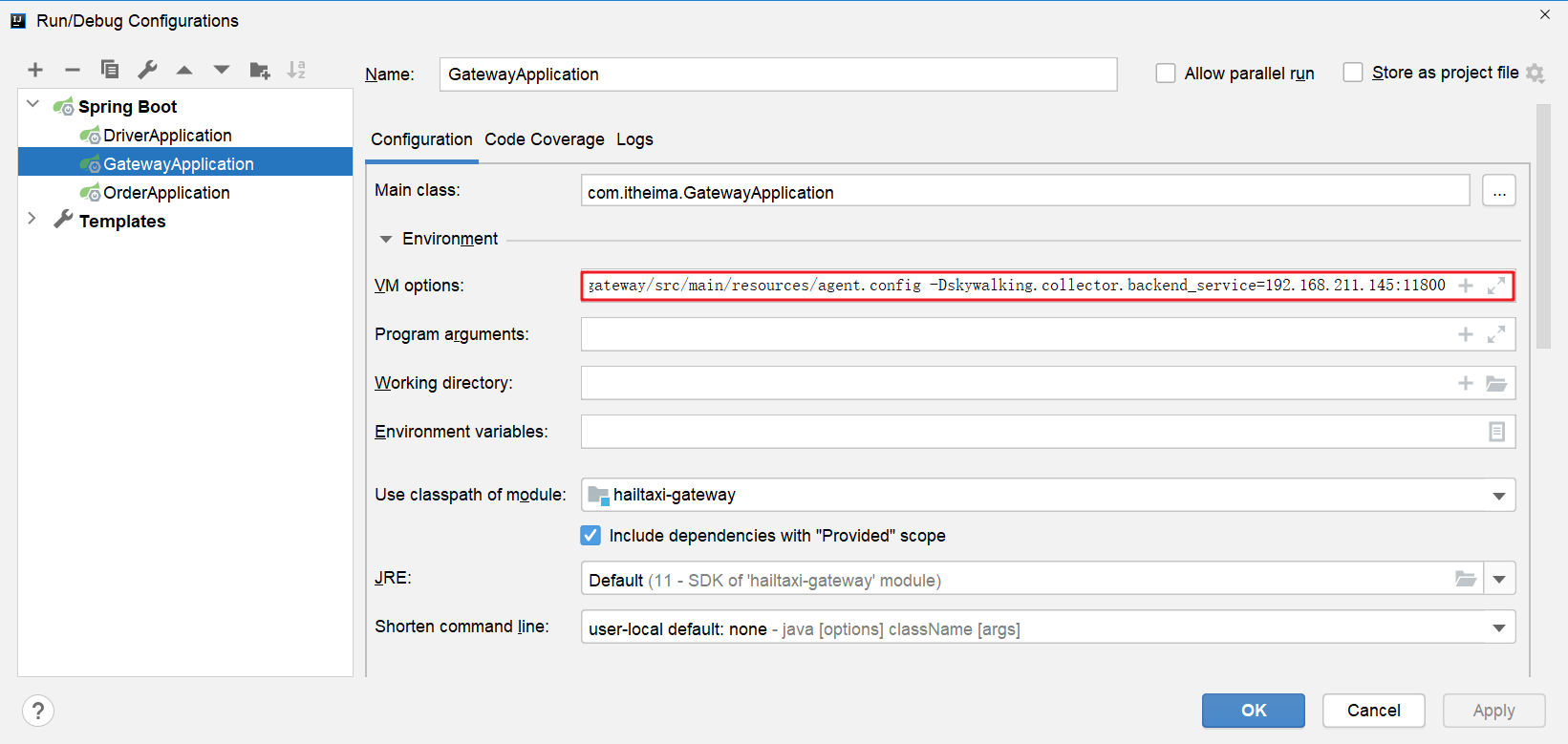

3)hailtaxi-gateway

-javaagent:C:\developer\skywalking\apache-skywalking-apm-bin\agent\skywalking-agent.jar
-Dskywalking.agent.service_name=hailtaxi-gateway

將上面配置賦值到IDEA中：

file

此時啟動IDEA，并訪問：http://192.168.200.129:8080 效果如下：

file

如果你要追蹤Gateway的話，你會發現：無法通過gateway發現路由的服務鏈路？

原因： Spring Cloud Gateway 是基于 WebFlux 實作，必須搭配上apm-spring-cloud-gateway-2.1.x-plugin 和 apm-spring-webflux-x.x-plugin 兩個插件

方案：將agent/optional-plugins下的兩個插件復制到 agent/plugins目錄下

3.3.3 生產環境使用agent

生產環境使用，因此我們需要將agent和每個專案的jar包上傳到服務器上，上傳apache-skywalking-apm-bin至/usr/local/server/skywalking，再將工程\hailtaxi-parent中的專案打包，并分別上傳到服務器上，如下三個工程：

hailtaxi-order-1.0-SNAPSHOT.jar
hailtaxi-gateway-1.0-SNAPSHOT.jar
hailtaxi-driver-1.0-SNAPSHOT.jar

1)啟動hailtaxi-gateway

java -javaagent:/usr/local/server/skywalking/apache-skywalking-apm-bin/agent/skywalking-agent.jar -Dskywalking.agent.service_name=hailtaxi-gateway -jar hailtaxi-gateway-1.0-SNAPSHOT.jar &

2)啟動hailtaxi-driver

java -javaagent:/usr/local/server/skywalking/apache-skywalking-apm-bin/agent/skywalking-agent.jar -Dskywalking.agent.service_name=hailtaxi-driver -jar hailtaxi-driver-1.0-SNAPSHOT.jar &

3)啟動hailtaxi-order

java -javaagent:/usr/local/server/skywalking/apache-skywalking-apm-bin/agent/skywalking-agent.jar -Dskywalking.agent.service_name=hailtaxi-order -jar hailtaxi-order-1.0-SNAPSHOT.jar &

3.3 Rocketbot

前面我們已經完成了SkyWalking環境搭建和專案應用agent使用，我們來看如何使用 SkyWalking 提供的 UI 界面—— Skywalking Rocketbot，

OAP服務和Rocket（其實就是個web專案）均已啟動

file

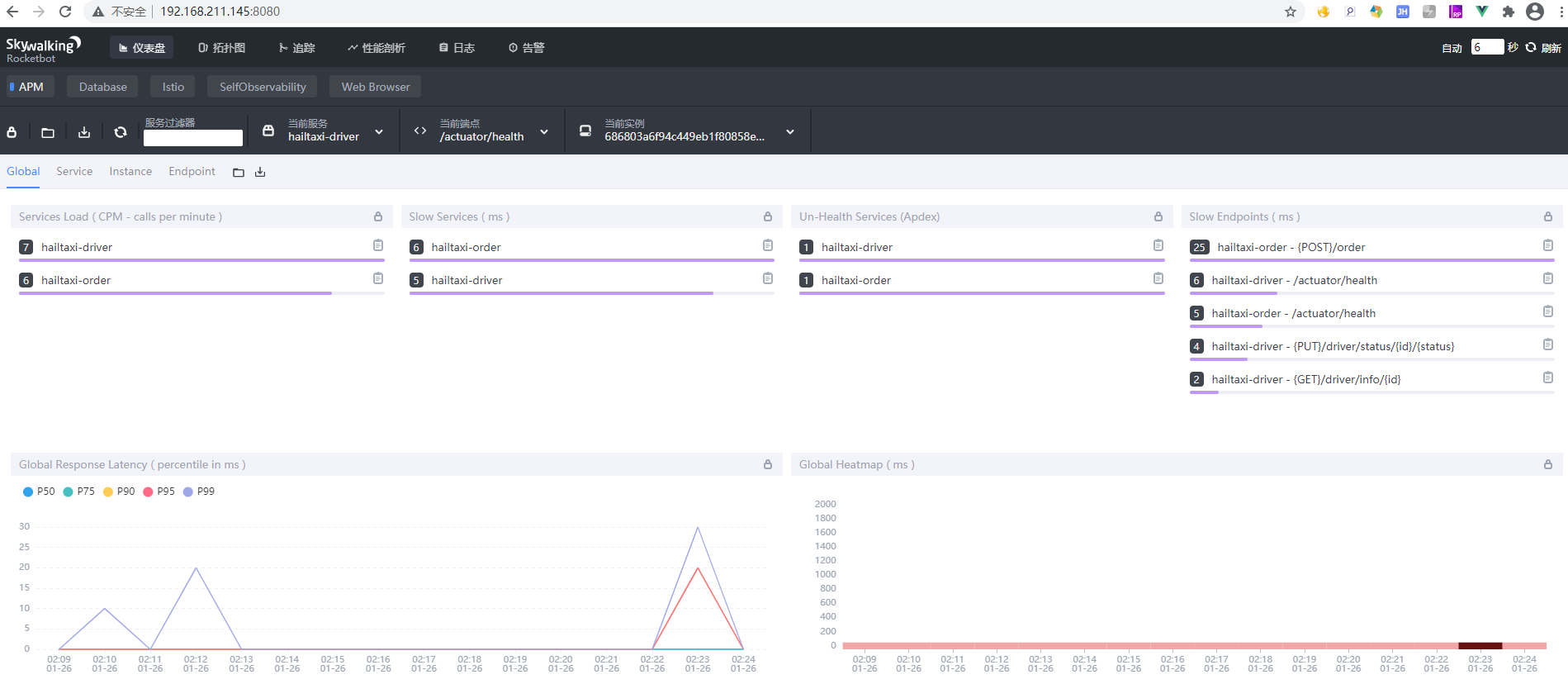

3.3.1 Rocketbot-儀表盤

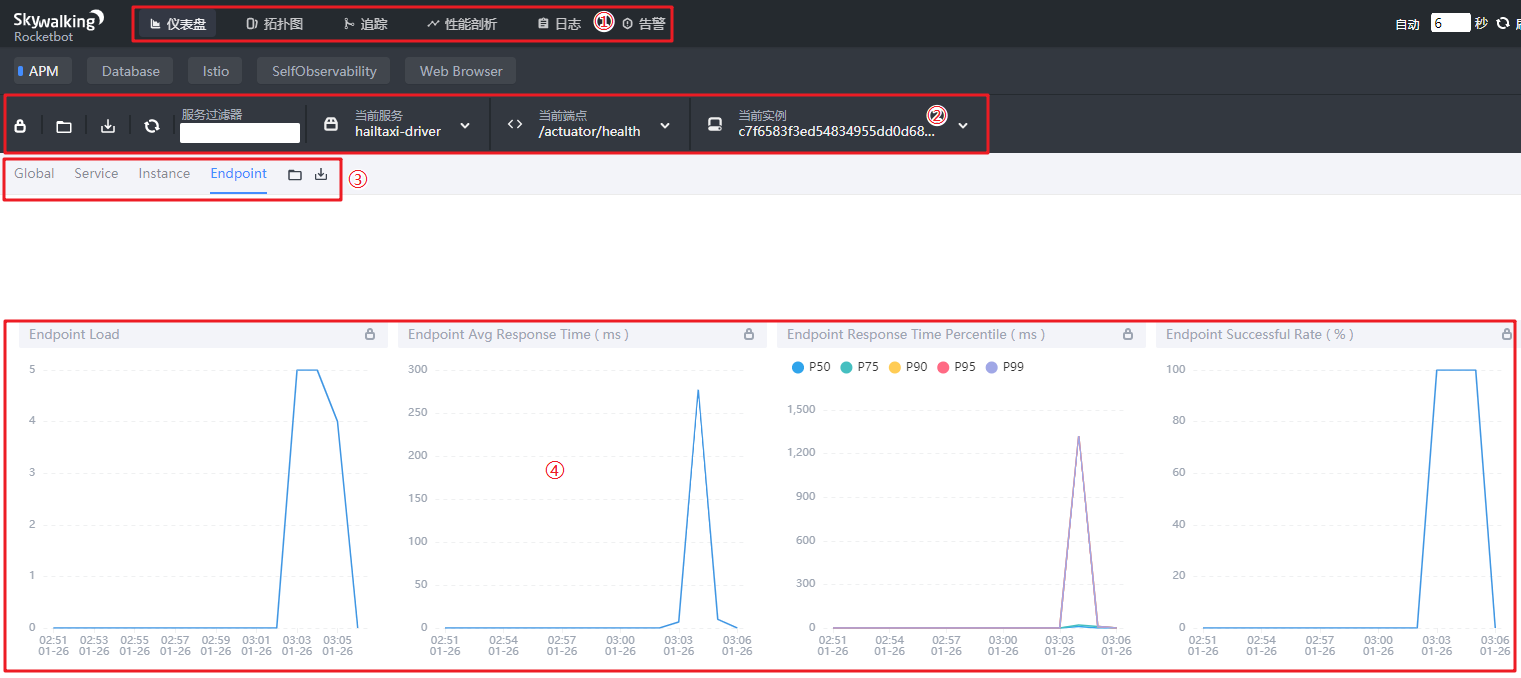

具體細則可參考資料：Skywalking儀表盤使用

file

Rocketbot從多個方面展示了服務資訊，我們分別從多個方面進行講解，

上圖中的【儀表盤】、【拓撲圖】、【追蹤】、【性能剖析】、【日志】、【警告】屬于功能選單，

儀表盤屬于資料統計功能，分別從服務熱度、回應水平、服務個數、節點資訊等展示統計資料，

Global Heatmap 面板：熱力圖，從全域展示了某段時間請求的熱度，
Global Percent Response 面板 ：展示了全域請求回應時間的 P99、P95、P75 等分位數，
Global Brief 面板：展示了 SkyWalking 能感知到的 Service、Endpoint 的個數，
Global Top Troughput 面板：展示了吞吐量前幾名的服務，
Global Top Slow Endpoint 面板：展示了耗時前幾名的 Endpoint，
Service (Avg) ResponseTime 面板：展示了指定服務的（平均）耗時，
Service (Avg) Throughput 面板：展示了指定服務的（平均）吞吐量，
Service (Avg) SLA 面板：展示了指定服務的（平均）SLA（Service Level Agreement，服務等級協議），
Service Percent Response 面板：展示了指定服務回應時間的分位數，
Service Slow Endpoint 面板：展示了指定服務中耗時比較長的 Endpoint 資訊，
Running ServiceInstance 面板：展示了指定服務下的實體資訊，

除了 SkyWalking Rocketbot 默認提供的這些面板，我們還可以點擊鎖型按鈕，自定義 Global 面板，在 ServiceInstance 面板中展示了很多 ServiceInstance 相關的監控資訊，例如，JVM 記憶體使用情況、GC 次數、GC 耗時、CPU 使用率、ServiceInstance SLA 等等資訊，

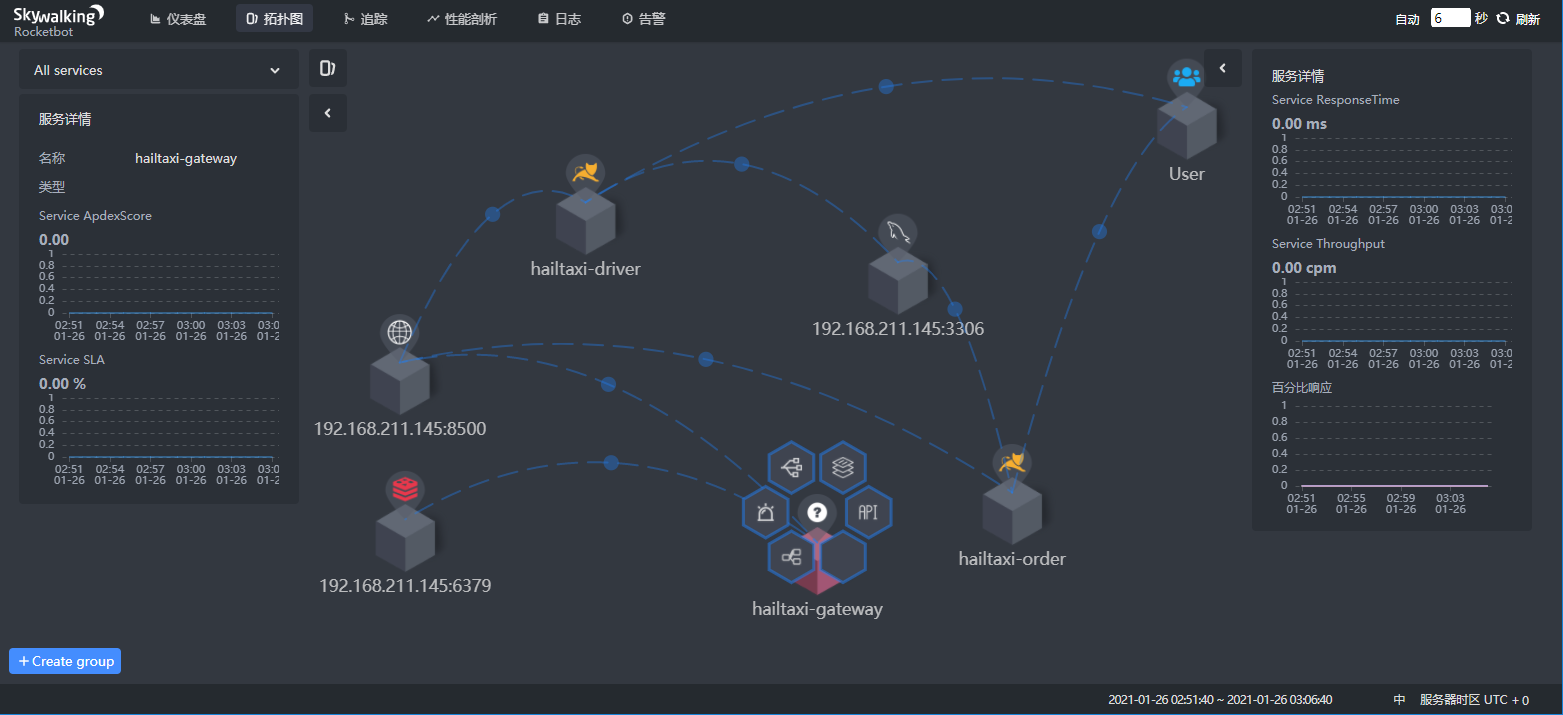

3.3.2 Rocketbot-拓撲圖

file

【拓撲圖】展示當前整個業務服務的拓撲圖，點擊拓撲圖中的任意節點，可以看到服務相應的狀態資訊，其中包括回應的平均耗時、SLA 等監控資訊，點擊拓撲圖中任意一條邊，還可以看到一條呼叫鏈路的監控資訊，其中會分別從客戶端（上游呼叫方）和服務端（下游接收方）來觀測這條呼叫鏈路的狀態，其中展示了該條鏈路的耗時、吞吐量、SLA 等資訊，

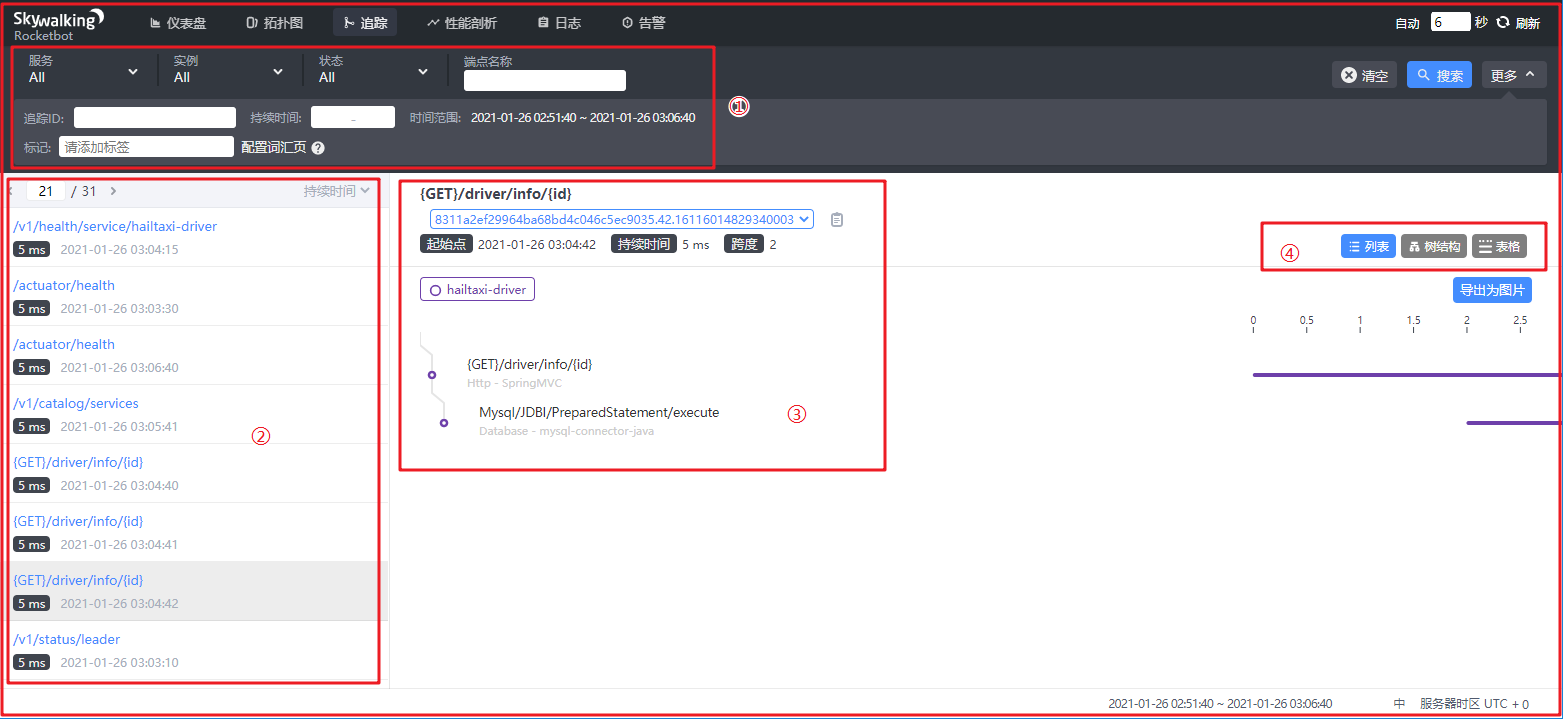

3.3.3 追蹤

file

【追蹤】主要用來查詢 Trace 資訊，如下圖所示，在①處可以選擇 Trace 的查詢條件，其中可以指定 Trace 涉及到的 Service、ServiceInstance、Endpoint 以及Trace 的狀態繼續模糊查詢，還可以指定 TraceId 和時間范圍進行精確查詢，在②處可以直接根據請求連接查找呼叫鏈路資訊，在③處展示了 Trace 的簡略資訊，在④處可以選擇不同的方式展示追蹤資訊，

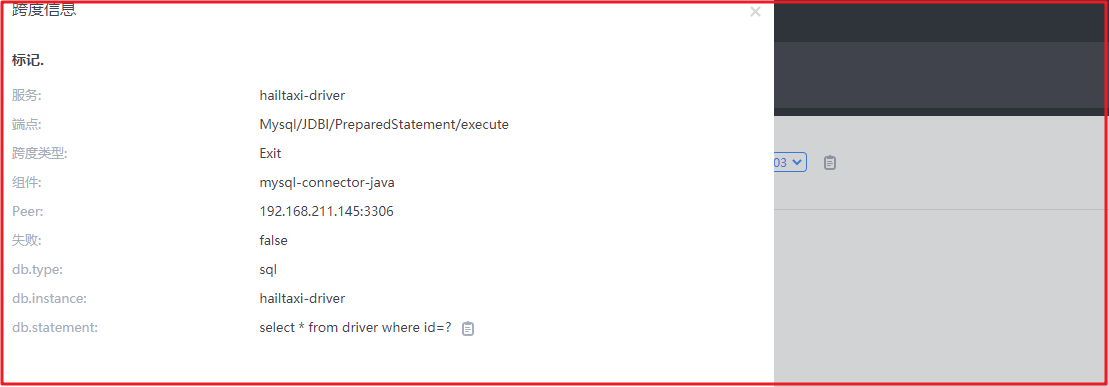

在這里，我們不僅能看到呼叫鏈路資訊，還能看到MySQL操作監控,如下圖：

file

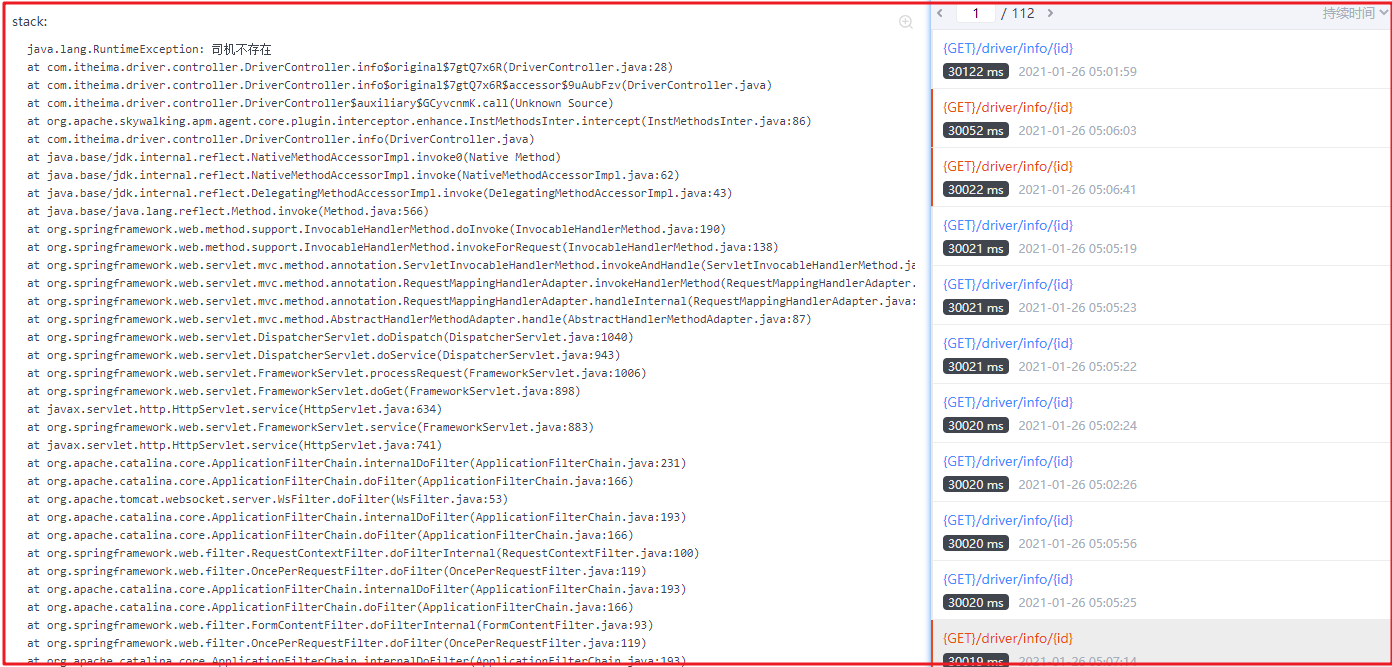

錯誤例外資訊也能追蹤,如下圖：

file

3.3.4 性能分析

在傳統的監控系統中，我們如果想要得知系統中的業務是否正常，會采用行程監控、日志收集分析等方式來對系統進行監控，當機器或者服務出現問題時，則會觸發告警及時通知負責人，通過這種方式，我們可以得知具體哪些服務出現了問題，但是這時我們并不能得知具體的錯誤原因出在了哪里，開發人員或者運維人員需要到日志系統里面查看錯誤日志，甚至需要到真實的業務服務器上查看執行情況來解決問題，

如此一來，僅僅是發現問題的階段，可能就會耗費相當長的時間；另外，發現問題但是并不能追溯到問題產生具體原因的情況，也常有發生，這樣反反復復極其耗費時間和精力，為此我們便有了基于分布式追蹤的APM系統，

通過將業務系統接入分布式追蹤中，我們就像是給程式增加了一個放大鏡功能，可以清晰看到真實業務請求的整體鏈路，包括請求時間、請求路徑，甚至是操作資料庫的陳述句都可以看得一清二楚，通過這種方式，我們結合告警便可以快速追蹤到真實用戶請求的完整鏈路資訊，并且這些資料資訊完全是持久化的，可以隨時進行查詢，復盤錯誤的原因，

然而隨著我們對服務監控理解的加深，我們發現事情并沒有那么簡單，在分布式鏈路追蹤中我們有這樣的兩個流派：代碼埋點和位元組碼增強，無論使用哪種方式，底層邏輯一定都逃不過面向切面這個基礎邏輯，因為只有這樣才可以做到大面積的使用，這也就決定了它只能做到框架級別和RPC粒度的監控，這時我們可能依舊會遇到程式執行緩慢或者回應時間不穩定等情況，但無法具體查詢到原因，這時候，大家很自然的會考慮到增加埋點粒度，比如對所有的Spring Bean方法、甚至主要的業務層方法都加上埋點，但是這種思路會遇到不小的挑戰：

第一，增加埋點時系統開銷大，埋點覆寫不夠全面，通過這種方式我們確實可以做到具體業務場景具體分析，但隨著業務不斷迭代上線，弊端也很明顯：大量的埋點無疑會加大系統資源的開銷，造成CPU、記憶體使用率增加，更有可能拖慢整個鏈路的執行效率，雖然每個埋點消耗的性能很小，在微秒級別，但是因為數量的增加，甚至因為業務代碼重用造成重復埋點或者回圈使用，此時的性能開銷已經無法忽略，

第二，動態埋點作為一項埋點技術，和手動埋點的性能消耗上十分類似，只是減少的代碼修改量，但是因為通用技術的特別，上一個挑戰中提到的回圈埋點和重復使用的場景甚至更為嚴重，比如選擇所有方法或者特定包下的所有方法埋點，很可能造成系統性能徹底崩潰，

第三，即使我們通過合理設計和埋點，解決了上述問題，但是JDK函式是廣泛使用的，我們很難限制對JDK API的使用場景，對JDK過多方法、特別是非RPC方法的監控會造成系統的巨大延遲風險，而且有一些基礎型別和底層工具類，是很難通過位元組碼進行增強的，當我們的SDK使用不當或者出現bug時，我們無法具體得知真實的錯誤原因，

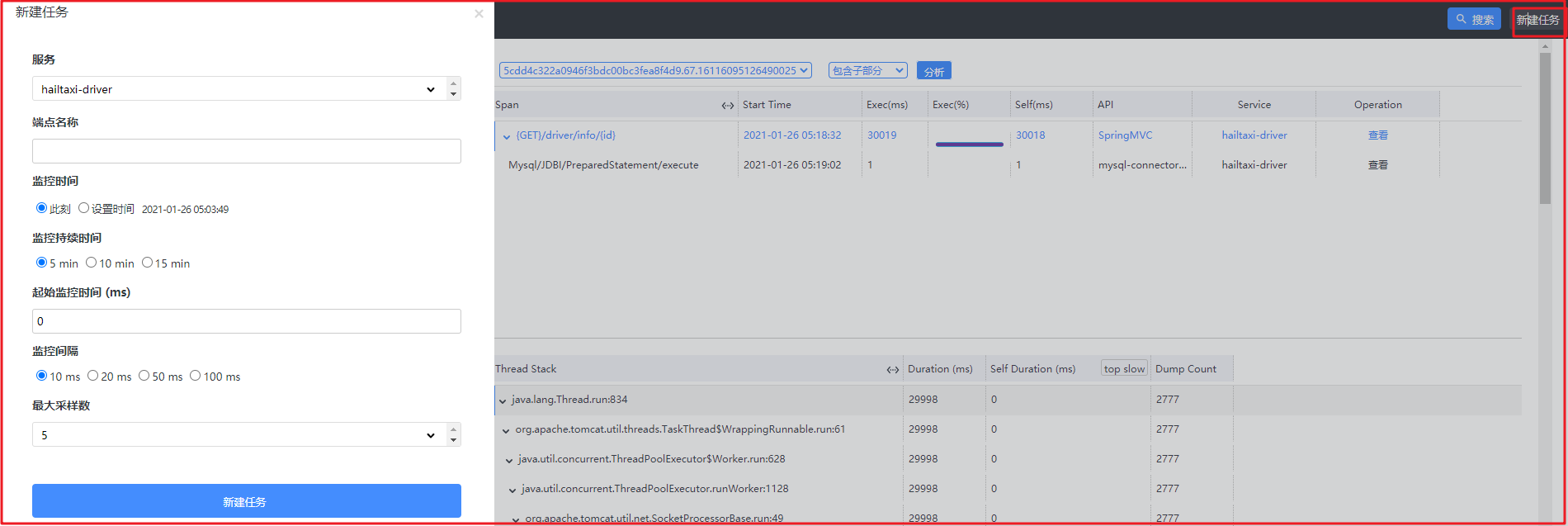

Skywalking中可以使用性能剖析分析特定端點的性能，我們需要先創建一個監控任務：

file

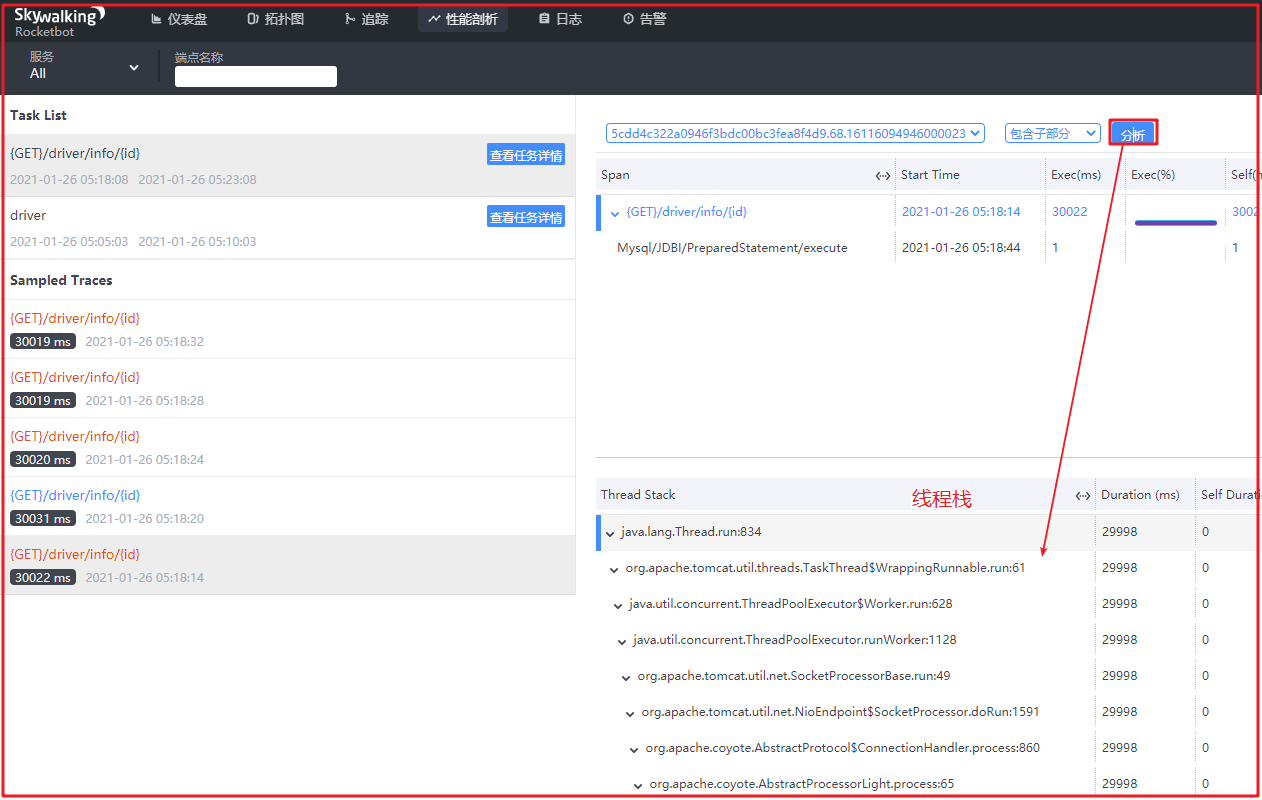

新建任務后，在右側可以查看任務性能分析報表，還可以點擊分析執行緒堆疊資訊，如下圖：

file

3.3.5 告警

SkyWalking 告警功能是在6.x版本新增的，其核心由一組規則驅動，這些規則定義在config/alarm-settings.yml檔案中，告警的定義分為兩部分：

告警規則：它們定義了應該如何觸發度量警報，應該考慮什么條件，
Webhook（網路鉤子）：定義當警告觸發時，哪些服務終端需要被告知

3.3.5.1 警告規則詳解

Skywalking每隔一段時間根據收集到的鏈路追蹤的資料和配置的告警規則（如服務回應時間、服務回應時間百分比）等，判斷如果達到閾值則發送相應的告警資訊，發送告警資訊是通過呼叫webhook介面完成，具體的webhook介面可以使用者自行定義，從而開發者可以在指定的webhook介面中撰寫各種告警方式，比如郵件、短信等，告警的資訊也可以在RocketBot中查看到，

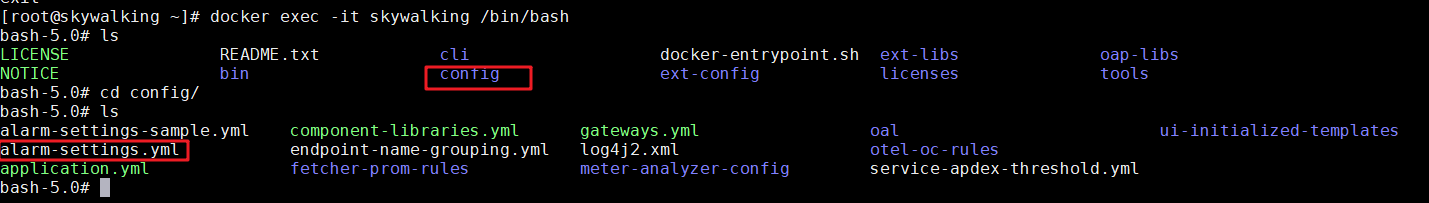

我們可以進入到Skywalking容器中，再進入到config檔案夾下就可以看到alarm-settings.yml，如下圖：

file

SkyWalking 的發行版都會默認提供config/alarm-settings.yml檔案，里面預先定義了一些常用的告警規則，如下：

# Licensed to the Apache Software Foundation (ASF) under one
# or more contributor license agreements.  See the NOTICE file
# distributed with this work for additional information
# regarding copyright ownership.  The ASF licenses this file
# to you under the Apache License, Version 2.0 (the
# "License"); you may not use this file except in compliance
# with the License.  You may obtain a copy of the License at
#
#     http://www.apache.org/licenses/LICENSE-2.0
#
# Unless required by applicable law or agreed to in writing, software
# distributed under the License is distributed on an "AS IS" BASIS,
# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
# See the License for the specific language governing permissions and
# limitations under the License.

# Sample alarm rules.
rules:
  # Rule unique name, must be ended with `_rule`.
  service_resp_time_rule:
    metrics-name: service_resp_time
    op: ">"
    threshold: 1000
    period: 10
    count: 3
    silence-period: 5
    message: Response time of service {name} is more than 1000ms in 3 minutes of last 10 minutes.
  service_sla_rule:
    # Metrics value need to be long, double or int
    metrics-name: service_sla
    op: "<"
    threshold: 8000
    # The length of time to evaluate the metrics
    period: 10
    # How many times after the metrics match the condition, will trigger alarm
    count: 2
    # How many times of checks, the alarm keeps silence after alarm triggered, default as same as period.
    silence-period: 3
    message: Successful rate of service {name} is lower than 80% in 2 minutes of last 10 minutes
  service_resp_time_percentile_rule:
    # Metrics value need to be long, double or int
    metrics-name: service_percentile
    op: ">"
    threshold: 1000,1000,1000,1000,1000
    period: 10
    count: 3
    silence-period: 5
    message: Percentile response time of service {name} alarm in 3 minutes of last 10 minutes, due to more than one condition of p50 > 1000, p75 > 1000, p90 > 1000, p95 > 1000, p99 > 1000
  service_instance_resp_time_rule:
    metrics-name: service_instance_resp_time
    op: ">"
    threshold: 1000
    period: 10
    count: 2
    silence-period: 5
    message: Response time of service instance {name} is more than 1000ms in 2 minutes of last 10 minutes
#  Active endpoint related metrics alarm will cost more memory than service and service instance metrics alarm.
#  Because the number of endpoint is much more than service and instance.
#
#  endpoint_avg_rule:
#    metrics-name: endpoint_avg
#    op: ">"
#    threshold: 1000
#    period: 10
#    count: 2
#    silence-period: 5
#    message: Response time of endpoint {name} is more than 1000ms in 2 minutes of last 10 minutes

webhooks:
#  - http://127.0.0.1/notify/
#  - http://127.0.0.1/go-wechat/

告警規則配置項的說明：

Rule name：規則名稱，也是在告警資訊中顯示的唯一名稱，必須以_rule結尾，前綴可自定義
Metrics name：度量名稱，取值為oal腳本中的度量名，目前只支持long、double和int型別，
Include names：該規則作用于哪些物體名稱，比如服務名，終端名（可選，默認為全部）
Exclude names：該規則作不用于哪些物體名稱，比如服務名，終端名（可選，默認為空）
Threshold：閾值
OP： 運算子，目前支持 >、<、=
Period：多久告警規則需要被核實一下，這是一個時間視窗，與后端部署環境時間相匹配
Count：在一個Period視窗中，如果values超過Threshold值（按op），達到Count值，需要發送警報
Silence period：在時間N中觸發報警后，在TN -> TN + period這個階段不告警，默認情況下，它和Period一樣，這意味著相同的告警（在同一個Metrics name擁有相同的Id）在同一個Period內只會觸發一次
message：告警訊息

在組態檔中預先定義的告警規則總結如下：

在過去10分鐘內服務平均回應時間超過1秒達3次
在過去10分鐘內服務成功率低于80%達2次
在過去10分鐘內服務90%回應時間低于1秒達3次
在過去10分鐘內服務的回應時間超過1秒達2次
在過去10分鐘內端點的回應時間超過1秒達2次

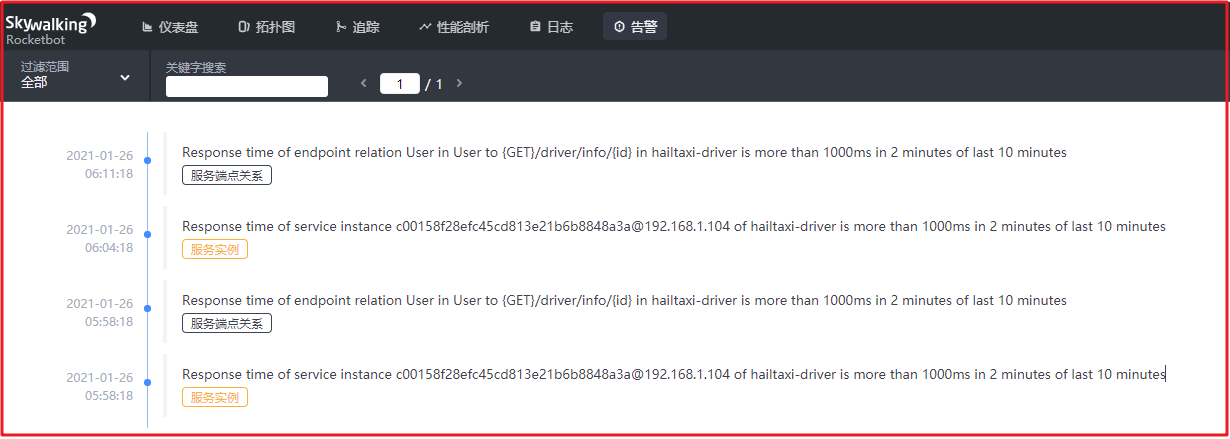

這些警告資訊最侄訓在Skywalking-UI上展示，效果如下：

file

3.3.5.2 Webhook規則

Webhook配置其實是警告訊息接識訓呼處理，我們可以在程式中寫一個方法接收警告資訊，Skywalking會以application/json格式通過http請求發送，訊息格式宣告為：List<org.apache.skywalking.oap.server.core.alarm.AlarmMessage，

欄位如下：

scopeId, scope: 所有的scope物體在 org.apache.skywalking.oap.server.core.source.DefaultScopeDefine 里面宣告，
name. 目標scope物體名稱，
id0: scope物體ID，匹配名稱，
id1: 不使用，
ruleName: 配置在 alarm-settings.yml 里面的規則名稱.
alarmMessage: 告警資訊.
startTime：觸發告警的時間示例：

[
  {
    "scopeId": 2,
    "scope": "SERVICE_INSTANCE",
    "name": "[email protected] of hailtaxi-driver",
    "id0": "aGFpbHpdmVy.1_YzAwMAMTkyLjE2OC4xLjEwNA\u003d\u003d",
    "id1": "",
    "ruleName": "service_instance_resp_time_rule",
    "alarmMessage": "Response time of service instance [email protected] of hailtaxi-driver is more than 1000ms in 2 minutes of last 10 minutes",
    "startTime": 1611612258056
  }
]

3.3.5.3 自定義Webhook訊息接收

我們按照如下步驟，可以在自己程式中接收警告資訊：

1)定義訊息接收物件

在hailtaxi-api中創建com.itheima.skywalking.model.AlarmMessage，代碼如下：

@Data
@ToString
@AllArgsConstructor
@NoArgsConstructor
public class AlarmMessage {
    private int scopeId;
    private String name;
    private String id0;
    private String id1;
    private String alarmMessage;
    private long startTime;
    String ruleName;
}

2)接收警告方法創建

在hailtaxi-driver中創建com.itheima.driver.controller.AlarmMessageController用于接收警告訊息，代碼如下：

一般情況下，這種接收告警的api會被放置在比較清閑的后臺服務中！！！

@RestController
@RequestMapping(value = "https://www.cnblogs.com/skywalking")
public class AlarmMessageController {

    /***
     * 接收警告資訊
     * @param alarmMessageList
     */
    @PostMapping("/webhook")
    public void webhook(@RequestBody List<AlarmMessage> alarmMessageList) {
        for (AlarmMessage alarmMessage : alarmMessageList) {
            System.out.println("webhook:"+alarmMessage);
        }
    }
}

3)修改Webhook地址

修改alarm-settings.yml中的webhook地址：

webhooks:
#  - http://127.0.0.1/notify/
#  - http://127.0.0.1/go-wechat/
   - http://192.168.200.10:8001/driver/skywalking/webhook

因為skywalking默認有一個告警規則：10分鐘內服務成功率低于80%超過2次

所以為了能演示出告警效果，我們在hailtaxi-driver專案中的driver/info介面中添加一個一句話

/****
   * 司機資訊
   */
  //@GetMapping(value = "https://www.cnblogs.com/info/{id}")
  @RequestMapping(value = "https://www.cnblogs.com/info/{id}")
  public Driver info(@PathVariable(value = "https://www.cnblogs.com/jiagooushi/p/id")String id,HttpServletRequest request){
      int i = 1/ 0; // 產生例外
      Enumeration<String> headerNames = request.getHeaderNames();
      while (headerNames.hasMoreElements()){
          String name = headerNames.nextElement();
          String value = https://www.cnblogs.com/jiagooushi/p/request.getHeader(name);
          System.out.println(name+":"+value);
          System.out.println("--------------------------");
      }
      return driverService.findById(id);
  }

測驗時將網關的條件斷言給注釋一下！！！

此時我們程式中就能接收警告資訊了，

本文由傳智教育博學谷 - 狂野架構師教研團隊發布
如果本文對您有幫助，歡迎關注和點贊；如果您有任何建議也可留言評論或私信，您的支持是我堅持創作的動力
轉載請注明出處！

轉載請註明出處，本文鏈接：https://www.uj5u.com/houduan/492162.html

標籤：Java

上一篇：Nodejs訊息佇列與宏任務佇列

下一篇：面試官竟然問我為啥要用MQ，幸虧我看了參考答案
