閱讀前注意
本文所有代碼貼出來的目的是幫助大家理解，并非是要引導大家跟寫，許多環境問題檔案問題沒有詳細說明，代碼也并不全面，達不到跟做的效果，建議直接閱讀全文即可，我在最后會給出詳細代碼地址，對源代碼細節更感興趣的同學可以下載參考，
性能測驗：使用日志
在c++中進行性能測驗是令人頭疼的問題，我們往往需要在數以千計的log中分析出性能瓶頸————找出最耗時的部分，而這部分作業是極其枯燥的：
首先，我們需要準備好一個計算時間的工具類，好在我們擁有std::chrono，有了它我們就可計算出程序經歷的時間，聰明的你或許會搞出這樣一個東西：
//時間計量工具最簡單的樣子
class TimeTool {
public:
//desp 表示輸出的日志 日志字串中可能會用一些文本替換的方式輸出時間
//例如 $ST 表示開始時間 $ET 表示結束時間 %DT 表示他們的差
//它很可能是這樣的 “xxx cost time $DT, st = %ST et = $ET”
TimeTool(const std::string& desp);
//在析構時自動輸出日志
~TimeTool();
}
哦！我覺得他已經足夠好了，或許還可以改進，不過現在它能夠完成最基本的任務了！
完了嗎？當然沒有，還有更多的作業要做，接下來最重要的是……
我們不得不在我們富有美感的代碼中插入這些令人糟心的“探針”，說不定還會加上一連串的{}，讓本來漂亮的代碼變得層層深入，令人頭大不已！
我手頭正好有一份代碼：
void saveTheWorld() {
Hero h = makeHero("smalldy");
WorldList& wlist = findBadWorld();
World target;
int rank = 0;
for(auto & w : wlist) {
if(w.rank() > rank) {
target = w;
rank = w.rank();
}
}
hero.save(target);
}
哇，很好的故事不是嗎？（并不，你只關心性能測驗，卻沒發現英雄已經掛了！）
現在，我們要對此代碼片段進行性能測驗：
void saveTheWorld() {
TimeTool save_function_cost("函式saveTheWorld耗時 $DT");
{
TimeTool make_hero_cost("makeHero耗時 $DT");
Hero h = makeHero("smalldy");
}
{
TimeTool find_world("findBadWorld耗時 $DT");
WorldList& wlist = findBadWorld();
}
World target;
int rank = 0;
{
TimeTool find_rank("查詢最危險的世界耗時 $DT");
for(auto & w : wlist) {
if(w.rank() > rank) {
target = w;
rank = w.rank();
}
}
}
{
TimeTool hero_save("英雄耗時 $DT");
hero.save(target);
}
}
天哪！這簡直糟糕透了！它甚至不能正確的運行，因為區域變數將在作用域結束后銷毀，英雄還沒上場，就已經魂歸高天了，或許我們可以對TimeTool類加以改動，讓他提供主動的計時結束函式，這樣，我們就可以去掉該死的{}，然后手動設定開始點和結束點了，當然，這樣的話，就要書寫更多的“探針”代碼了，
好吧，假設我們已經完成了這樣作業，我想聰明的你一定不想讓我再貼一遍這些無意義的代碼了，你一定能想象到新的時間工具會長成什么樣子了，我們把它跑起來，就會得到一小串日志啦！
TimeTool make_hero_cost("makeHero耗時 200ms");
TimeTool find_world("findBadWorld耗時 200ms");
TimeTool find_rank("查詢最危險的世界耗時 100ms");
TimeTool hero_save("英雄耗時 1500ms");
函式saveTheWorld耗時 2000ms
我們清楚的看到性能瓶頸所——這個英雄似乎不太給力，他居然耗費了1500ms！你在干什么！Hero!
當然，在這個例子中，我無法再繼續深究下去，畢竟我也不知道英雄如何更加快速的拯救世界，優化也就無從談起了，但是從這個糟糕的例子中，我們至少知道了通過日志記錄可以幫助我們進行性能測驗，從而觀察到哪些步驟耗費了更多的時間，
實際情況可要比這個復雜多了，我是說，這種級別的性能測驗，完全不能解決實際的需求，在真實的專案環境下，程式輸出的日志可能有成千上萬條，你幾乎不能再實際運行的程序中去認真閱讀日志的時間戳，而在log檔案中，尋找你需要的條目——怎么說呢，這個挑戰對我來說是十分不愉快的，我完全不想在我一天的作業中，插入這樣的流程，這太折磨人了，更別提并發環境下的日志了，你甚至不能確定他們的順序！
可視化可太煩啦！
可視化是個不錯的點子，我喜歡可視化，尤其是在文本讓我眼花繚亂的情況下，可視化更加讓我感到親切，比起從該死的日志中扣出我想要的條目，如果有一張圖表展現在我的面前，那就更好不過了！
什么？開發一個可視化工具？
啊，這個目標著實有些大，我還要分析日志嗎？分析得到的資料該如何呈現吶？c++好做可視化的東西嗎？靠！？難不成還要上正則運算式嗎？
可惡！不想干啦！
全文完
Google Chrome Tracing!
全文還沒完！世界還沒毀滅呢！

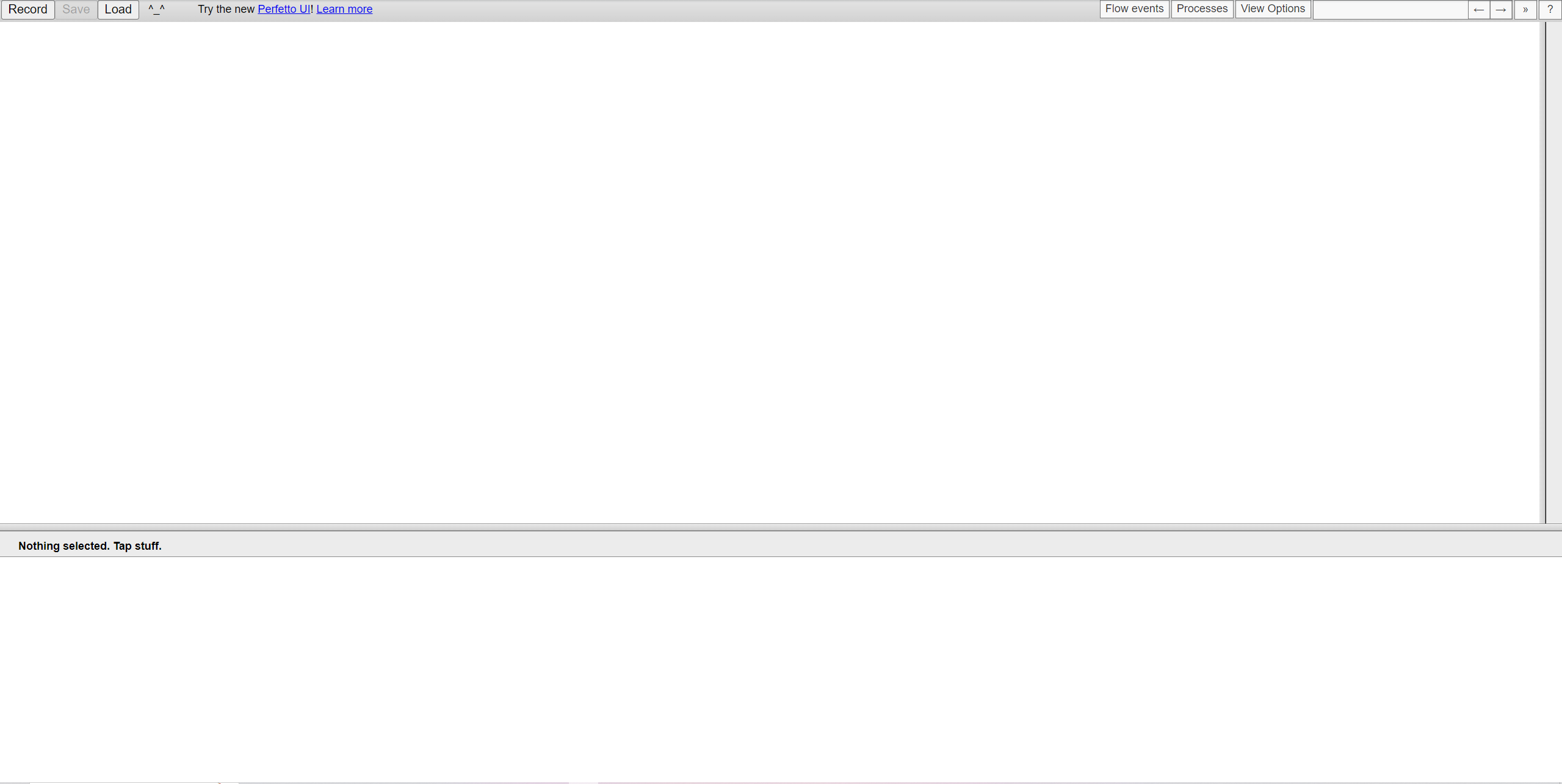

是的！你想到的東西大部分都會有現成的實作，如果你有谷歌瀏覽器的話，你可以嘗試在地址欄輸入以下地址：
chrome://tracing
此網頁可接受一個Json檔案，然后根據Json檔案的內容，生成圖表，我這里有一份從網上拷貝Json示例，你可以將其保存在.json檔案中，然后點擊網頁上的Load按鈕，選擇你的檔案，
[
{"name": "休息", "cat": "測驗", "ph": "X", "ts": 0, "pid": 0, "tid": 1, "dur": 28800000000, "args": {"duration_hour": 8, "start_hour": 0}},
{"name": "學習", "cat": "測驗", "ph": "X", "ts": 28800000000, "pid": 0, "tid": 1, "dur":3600000000 , "args": {"duration_hour": 1, "start_hour": 8}},
{"name": "休息", "cat": "測驗", "ph": "X", "ts": 0, "pid": 0, "tid": 2, "dur": 21600000000} ,
{"name": "process_name", "ph": "M", "pid": 0, "args": {"name": "一周時間管理"}},
{"name": "thread_name", "ph": "M", "pid": 0, "tid": 1, "args": {"name": "第一天"}},
{"name": "thread_name", "ph": "M", "pid": 0, "tid": 2, "args": {"name": "第二天"}}
]

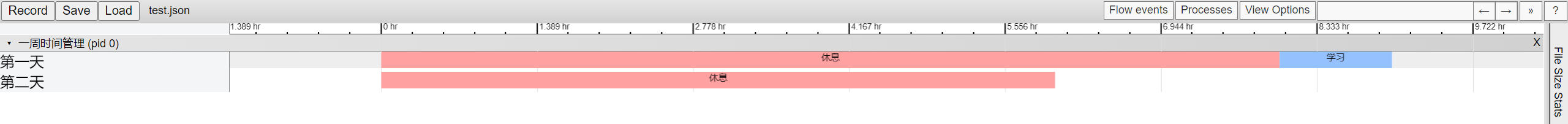

不方便測驗的同學也沒關系，結果是這樣的：
點擊對應的條目，下方還會出現json中一些欄位的資料，這些我不再進行展示，
回到正題，如果我們性能測驗的結果以這種方式進行展示的話，那可就清晰多了！它足夠簡單，也足夠清晰了，甚至不用我寫一行關于可視化的代碼，簡直是我的完美選擇，唯一的不足點是，它非常依賴谷歌瀏覽器，而且還要手動的選擇json檔案，這讓我非常不爽，
幸運的是，已經有大佬將核心網頁代碼提取出來了！我無法確定我閱讀的文章是否為原創，因此，只能按照名稱搜索，從若干網站中選出了一個我認為是原作者的網址：
https://2010-2021.limboy.me/2020/03/21/chrome-trace-viewer/
（CSDN盜版文章太多了！）
在這篇文章中，作者給出了一個html檔案，并讓其可以在線使用，按作者的說法來講
通過 chrome://tracing 的方式來使用 Tracer Viewer 還是不太方便，也不利于傳播，Google 雖然在 catapult 里提供了 trace2html，但包含的檔案很多，使用起來還是有點麻煩，于是參考了 go trace 的原始碼，把相關檔案上傳到了 CDN，然后在一個 html 檔案里參考，這樣只需一個檔案即可，
題外話，具體的html檔案我不在這里貼了，有點長，而且我也不會原封不動的使用，所以貼上來沒有什么意義，感興趣的同學可以訪問下作者的文章網址，也算是給正版引流（如果有的話）了罷，
不得不說，作者的想法非常好，不過我認為，使用CDN什么還是有點大費周章了，并且我也并不熟悉這個領域，因此我將采用其它辦法，
基于chrome tracing的可視化方案
我的方案是：
- 提供一種方法，可插入程序開始點，插入程序結束點，保存json檔案，用于進行性能測驗并生成結果，
- 提供一個加載程式，該程式可以臨時搭建一個網頁服務端，加載程式讀取json檔案，并自動打開瀏覽器訪問服務網址，從而呈現出結果，
方案確定，開始實施！
Tracing Tool
首先是目標1，提供一種方法，可插入程序開始點，插入程序結束點，保存json檔案，用于進行性能測驗并生成結果，
在具體實施之前，我們有必要了解下tracing json的格式，一個 tracing json檔案內可包含甚多‘事件’，‘事件’的種類很多，不同的事件最終可視化的顯示效果也不近相同，我們的性能測驗場景只需要給出一段段程序的可視化顯示，所以用到的事件并不多，
關于其他未使用到的時間，感興趣的同學可以訪問網站：https://docs.google.com/document/d/1CvAClvFfyA5R-PhYUmn5OOQtYMH4h6I0nSsKchNAySU/edit 地址在墻外，
我們用一個事件表示一個程序的開始，一個事件表示程序的結束，有開始和結束就能描述所有測驗點了，
我們需要使用的事件在上邊的例子中并沒有出現，在這里我詳細介紹一下我們需要了解的欄位，
- name 條形圖上顯示的名字
- cat 分類
- ph 圖表種類 B 表示開始點 E表示結束點
- ts 時間戳
- pid 行程名 顯示
- tid 執行緒名 顯示
- args 一段json文本 部分事件需要特定的引數（本文不會用到）
好了，我們了解這么多就夠了，接下來，我將會實作一些方法/類，來輔助我們在json中插入事件，
我們需要一個json工具，我比較懶，不想手寫json，因此我們選擇了nlohman json作為我們的json寫入工具,get_json_writer可以獲得json物件，從而支持寫入資料，gen_json顧名思義，就是生成json檔案，將json物件寫入到磁盤檔案中，
namespace cpp_visual {
namespace json_tool {
nlohmann::json &get_json_writer();
std::string gen_json(const std::string &json_path);
} // namespace json_tool
由于chrome tracing需要的時間戳都是從0開始的相對時間，因此我們不能簡單的插入時間戳，而是要計算一個測驗開始到當前時間的差值，這樣才能正常的進行繪制，所以我們寫一個非常簡單的純工具類，
class TracingTool {
public:
static int64_t currentDurationTs();
private:
static int64_t start_time_;
};
這樣的話我們只需呼叫currentDurationTs就可以獲得合理的時間戳了，
接下來，我們需要對事件進行抽象，提取出一個基類，
class TracingEvent {
public:
template <typename FieldType>
void setEventField(const std::string &name, const FieldType &value) {
event_json_[name] = value;
}
void commitEvent();
private:
nlohmann::json event_json_;
};
TracingEvent，它將成為所有事件的基類，即便目前我們并沒有這么多事件，但是設計上還是要認真做，它內含一個json物件，它描述一個事件，此物件將會存盤所有必須的欄位，這個物件將會作為片段插入最終的json檔案中，
呼叫setEventField可以添加欄位，呼叫commitEvent可以將添加好的欄位寫入到json物件中，
現在我們擁有了一個易于擴展的基類，之后我們便可以實作一個更加方便的“程序事件”，他可以幫我們自動填寫一些可自動計算的欄位——例如時間戳，讓用戶手動填寫那些需要用戶才能決定的欄位——例如行程名，執行緒名等等，
class TracingDuration : public TracingEvent {
public:
TracingDuration(const std::string &task_name, const std::string &thread_name,
const std::string &duration_name);
virtual ~TracingDuration() = default;
void begin();
void end();
};
值得注意的是，我將原本行程的概念在引數中寫為了任務(task)，這是為了提示使用者，不必拘泥于此，不需要所有的測驗點都使用同一個行程名，我們可以將我們的程式劃分為許多任務，這些任務可能是單執行緒完成的，也可能是多執行緒完成的，這種基于任務的劃分，在圖表上有更好的表現力，當然，這也是作者的個人感受和意見，
TracingDuration類強制我們創建此物件是提供任務名，執行緒名，以及程序名，呼叫begin可以確定一個開始點，end確定一個結束點，使用起來非常方便，為了免去重復書寫的體力勞動，我還提供了兩個宏定義，分別用于標記開始和結束：
#define TRACING_VISUAL_B(__TASK__, __THREAD__, __DURATION_NAME__) \
cpp_visual::TracingDuration __DURATION_NAME__##_BEGIN( \
#__TASK__, #__THREAD__, #__DURATION_NAME__); \
__DURATION_NAME__##_BEGIN.begin()
#define TRACING_VISUAL_E(__TASK__, __THREAD__, __DURATION_NAME__) \
cpp_visual::TracingDuration __DURATION_NAME__##_END(#__TASK__, #__THREAD__, \
#__DURATION_NAME__); \
__DURATION_NAME__##_END.end()
這組宏僅僅是簡單的創建物件并呼叫開始和結束函式，并沒有什么復雜的操作，為了方便大家理解，我提供了實體：
// 在代碼中插入開始點結束點
// 生成tracing json檔案
// 使用 tracing loader 進行可視化
int main(int argc, char **argv) {
// 使用宏
{
// 任務名 執行緒名 程序名 創建開始點
TRACING_VISUAL_B(MAIN, MAIN_THREAD, READY);
std::this_thread::sleep_for(std::chrono::milliseconds(40));
}
// 自己創建
cpp_visual::TracingDuration duration("Main", "main_thread", "hello");
duration.begin();
cout << "hello world!" << endl;
std::this_thread::sleep_for(std::chrono::milliseconds(20));
cpp_visual::TracingDuration duration2("Main", "main_thread", "hello2");
duration2.begin();
std::this_thread::sleep_for(std::chrono::milliseconds(20));
duration2.end();
duration.end();
TRACING_VISUAL_B(MAIN, MAIN_THREAD, WORLD);
std::this_thread::sleep_for(std::chrono::milliseconds(20));
TRACING_VISUAL_E(MAIN, MAIN_THREAD, WORLD);
// 測驗開始和結束不在一個作用域也可以
{ TRACING_VISUAL_E(MAIN, MAIN_THREAD, READY); } // 創建結束點
// 寫入
std::string path = "./json_result/";
std::string file = "result.json";
std::filesystem::create_directories(path);
cpp_visual::json_tool::gen_json(path + file);
return 0;
}
生成的json如下：
[{"name":"READY","ph":"B","pid":"MAIN","tid":"MAIN_THREAD","ts":21},{"name":"hello","ph":"B","pid":"Main","tid":"main_thread","ts":33179},{"name":"hello2","ph":"B","pid":"Main","tid":"main_thread","ts":64416},{"name":"hello2","ph":"E","pid":"Main","tid":"main_thread","ts":95692},{"name":"hello","ph":"E","pid":"Main","tid":"main_thread","ts":95697},{"name":"WORLD","ph":"B","pid":"MAIN","tid":"MAIN_THREAD","ts":95723},{"name":"WORLD","ph":"E","pid":"MAIN","tid":"MAIN_THREAD","ts":126935},{"name":"READY","ph":"E","pid":"MAIN","tid":"MAIN_THREAD","ts":126940}]

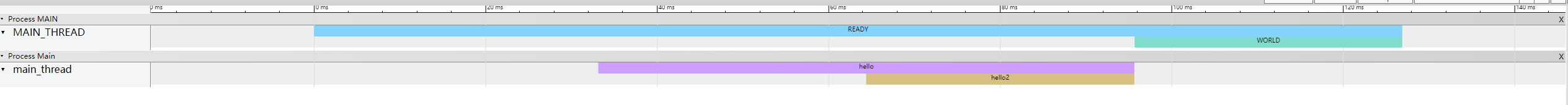

我們將他放到谷歌tracing中看看吧！
效果還不錯~，不過手動選檔案還是有些繁瑣，
tracing loader
沒錯，借助之前大佬提供的html檔案，我們有希望做出一個命令列工具，用來加載json檔案！
使用cli11庫提供命令列決議；使用cpp-httplib創建一個單頁面的服務端，有些這些現成的輪子，我們寫起來簡直無比輕松！
int main(int argc, char **argv) {
CLI::App app("tracing loader command line tool");
// app.add_flag("-h,--help", "print this help")->configurable(false);
std::string file;
app.add_option("-f,--file", file, "the tracing json file to load")
->capture_default_str()
->run_callback_for_default()
->check(CLI::ExistingFile);
CLI11_PARSE(app, argc, argv);
if (app.get_option("--help")
->as<bool>()) { // NEW: print configuration and exit
std::cout << app.config_to_str(true, false);
return 0;
}
if (!file.empty()) {
cout << "the tracing file = \t" << file << std::endl;
#if OS_WINDOWS
system("start http://localhost:8081/tracingtool.html");
cout << "exec = \t"
<< "start http://localhost:8081/tracingtool.html" << std::endl;
#elif OS_LINUX
system("xdg-open http://localhost:8081/tracingtool.html");
cout << "exec = \t"
<< "xdg - open http://localhost:8081/tracingtool.html" << std::endl;
#endif
if (std::filesystem::exists("./resource/tracing.json")) {
std::filesystem::remove("./resource/tracing.json");
}
std::filesystem::copy_file(file, "./resource/tracing.json");
}
httplib::Server server;
server.set_mount_point("/", "./resource");
server.listen("0.0.0.0", 8081);
return 0;
}
可以說，除了檢查檔案存在和復制檔案是我自己寫的，其他的代碼隨便抄抄庫的示例程式就好了，比較煩人的是開啟瀏覽器，由于手頭也沒有一個跨平臺的openUrl函式，所以只能自己分開來寫，而且還是使用的system命令，多少有些難繃，
還記得之前的html檔案嗎？之前的html檔案采用鏈接傳遞引數的方式選擇json檔案，既然我們現在通過命令列手動讓用戶加載josn檔案，其實是沒必要傳遞引數的，因此我將html中的引數決議部分直接換成了固定位置的檔案讀取，所以你可以看到在上邊的代碼中出現了一部復制檔案的操作，html中的細節我就不描述了，隊大家也沒有多少幫助，我也是個門外漢，不想說錯了產生誤導，
代碼寫完，我們可以嘗試加載一個json檔案，這個命令列的用法是：
tracing_loader -f xxxx.json
在我自己的專案中，我測驗了一下(windows測驗的，所以是\)
? .\tracingloader.exe -f .\json_result\result.json
the tracing file = .\json_result\result.json
exec = start http://localhost:8081/tracingtool.html
隨后自動打開瀏覽器訪問上邊的網址，
總結
使用日志進行性能測驗繁瑣枯燥，可視化方法可以讓我們更加輕松的分析性能問題，借用chrome tracing工具，我們可以輕松的對代碼進行可視化性能測驗！本文提供了簡單的測驗方法以及可視化方法，希望對各位小有幫助，
倉庫地址：https://gitee.com/smalldyy/cpp-visual-tracing
注意：本文提交時，gitee正在進行開源申請，可能無法訪問，近日即可解鎖，
(專案使用xmake作為構建系統，xmake很好用！)
