虛函式表與多型

虛函式表與多型，是C++開發人員終究要面對的問題，
雖然很久沒寫C++了，此處還是將其整理一下進行記錄，
編譯器資訊：

gcc: gcc (Debian 7.3.0-19) 7.3.0;
clang: 7.0.1-8 (tags/RELEASE_701/final).

1 類空間

class Empty {
public:
    Empty() = default;
    ~Empty() = default;
    void hello() { std::cout << "hello world" << std::endl; }
};
// sizeof(Empty) = 1

首先需要明確，空類(包含非虛函式)，其大小為1，
為了能將class實體放到陣列里，空類必須具有大小，否則陣列sizeof將是災難，
不過空類作為基類時，為了對齊可能占用4各位元組或以上，因此編譯器有慷訓類優化，

慷訓類優化:令非靜態資料成員、無虛函式的基類實際占用0位元組，

現在，我們開始加入一個虛函式，再次查看類大小，

class Empty {
public:
    Empty() = default;
    ~Empty() = default;
    void hello() { std::cout << "hello world" << std::endl; }
    virtual void virtual_test() {}
};
// sizeof(Empty) = 8

加入虛函式后，類大小從1位元組增加至為8位元組，
這是因為，編譯器在類中隱式插入了虛函式表指標(void *vptr)，指標大小為8位元組，

關于編譯器在背后做的事情，建議看<<深度探索C++物件模型>>(雖然看了就忘，但是比沒看要好一些)，

2 虛函式表指標(vptr)與虛函式表(vtbl)

對于包含虛函式的類，編譯器會為類創建相應的虛函式表(vtbl)，
虛函式表中，主要存放類所對應的虛函式地址，
在編譯期間，編譯器會在建構式中，對vptr進行賦值，數值為vtbl的地址，
偽代碼如下所示：

class Empty {
public:
    Empty() {
        vtpr = (void*)&Empty::vtbl;
    }
}

改進一些，我們修改Empty類如下所示：

class Empty {
public:
    Empty() = default;
    virtual ~Empty() {}
    virtual void virtual_func1() {}
    virtual void virtual_func2() {}
public:
    int m1 = 0x01020304, m2 = 0x04030201;
};

int main() {
    Empty empty;
    std::cout << empty.m1 << std::endl;
    return 0;
}

主要改進就是添加成員變數m1,m2,以及添加若干函式(包含虛函式)，
使用gdb查看Empty實體的記憶體布局，具體如下所示：

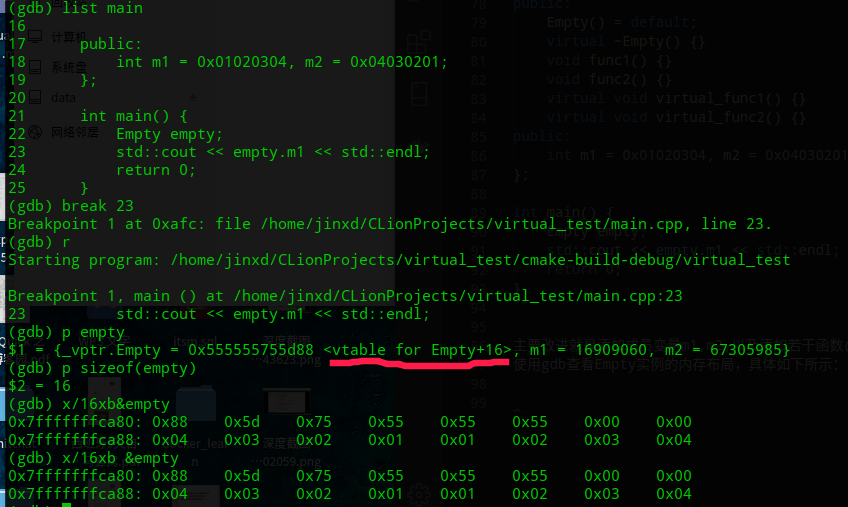

Empty實體記憶體布局

由上圖可知，Empty實體的記憶體布局為:

vptr(紅線部分，指向Empty的虛表)；
m1,m2，

3 多型呼叫

C++的三大特性是封裝，繼承以及多型，其中多型必須依靠虛函式實作，
通俗點說，如果通過呼叫虛函式表指標(vtpr)找到虛函式表(vtbl)的入口并執行虛函式，則程式使用到了多型，
舉個例子：

class Base {
public:
    virtual void virtual_func() {}
};

int main() {
    Base *a = new Base();
    a->virtual_func();  // 多型呼叫
    Base b;
    b.virtual_func();   // 非多型呼叫
    Base *c = &b;
    c->virtual_func();  // 多型呼叫
    return 0;
}

為了驗證注釋中的觀點，我們使用匯編代碼進行佐證：

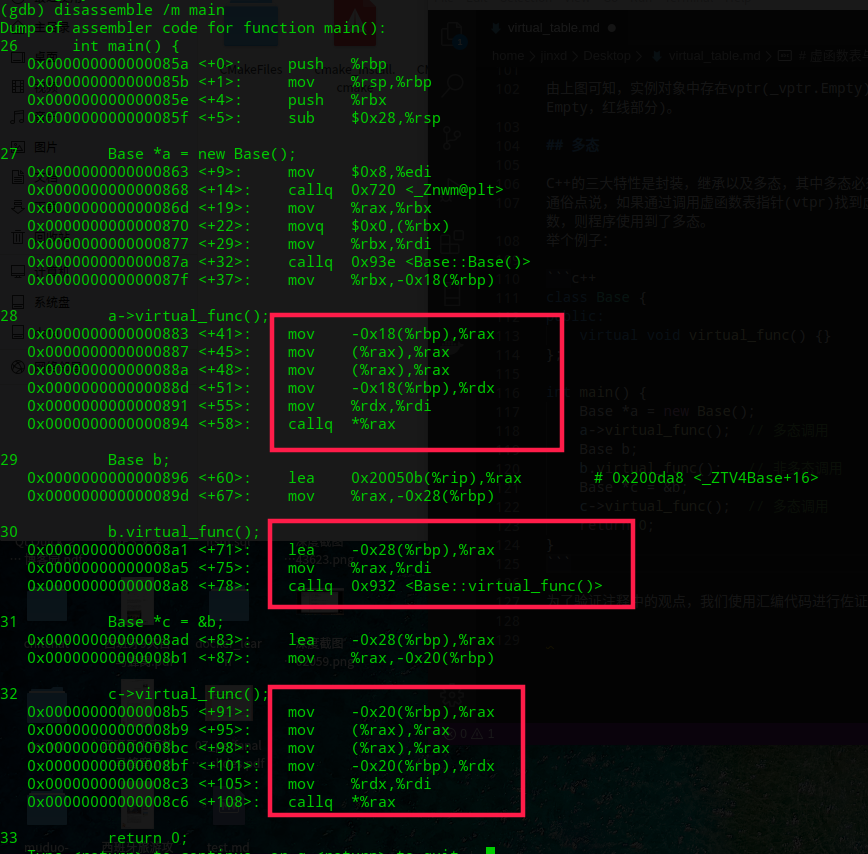

虛函式呼叫匯編代碼

上圖可以看出，三次呼叫virtual_func,匯編代碼存在較大不同，
原因是a,c實體呼叫virtual_func相對于b實體呼叫virtual_func,多了需要去虛表(vtbl)中查找virtual_func函式入口的程序，

4 記憶體布局

下文將分別從單繼承，多繼承以及菱形繼承三點闡述虛表的記憶體布局(使用g++匯出記憶體布局)，

4.1 單繼承

class A
{
    int ax;
    virtual void f0() {}
};
class B : public A
{
    int bx;
    virtual void f1() {}
};
class C : public B
{
    int cx;
    void f0() override {}
    virtual void f2() {}
};

記憶體布局如下所示：

Vtable for A
A::vtable for A: 3 entries
0     (int (*)(...))0                   // 型別轉換偏移量
8     (int (*)(...))(& typeinfo for A)  // 運行時型別資訊(Run-Time Type Identification，RTTI)
16    (int (*)(...))A::f0               // 虛函式f0地址

Class A
   size=16 align=8
   base size=12 base align=8
A (0x0x7f753a178960) 0
    vptr=((& A::vtable for A) + 16)

Vtable for B
B::vtable for B: 4 entries
0     (int (*)(...))0                   // 型別轉換偏移量
8     (int (*)(...))(& typeinfo for B)  // 運行時型別資訊(Run-Time Type Identification，RTTI)
16    (int (*)(...))A::f0               // 虛函式f0地址(未override基類函式，因此繼承自A)
24    (int (*)(...))B::f1               // 虛函式f1地址

Class B
   size=16 align=8
   base size=16 base align=8
B (0x0x7f753a00e1a0) 0
    vptr=((& B::vtable for B) + 16)
  A (0x0x7f753a178a20) 0
      primary-for B (0x0x7f753a00e1a0)

Vtable for C
C::vtable for C: 5 entries
0     (int (*)(...))0                   // 型別轉換偏移量
8     (int (*)(...))(& typeinfo for C)  // 運行時型別資訊(Run-Time Type Identification，RTTI)
16    (int (*)(...))C::f0               // 虛函式f0地址
24    (int (*)(...))B::f1               // 虛函式f1地址(未override基類函式，因此繼承自B)
32    (int (*)(...))C::f2               // 虛函式f2地址

Class C
   size=24 align=8
   base size=20 base align=8
C (0x0x7f753a00e208) 0
    vptr=((& C::vtable for C) + 16)
  B (0x0x7f753a00e270) 0
      primary-for C (0x0x7f753a00e208)
    A (0x0x7f753a178ae0) 0
        primary-for B (0x0x7f753a00e270)

此處需要明確，Class A/B/C均有對應的虛表，
虛表主要包含三類資訊：

型別轉換偏移量;
運行時型別資訊(Run-Time Type Identification，RTTI);
虛函式地址(可以包含多項),具體資訊詳見注釋部分，

4.2 多繼承

class A {
    int ax;
    virtual void f0() {}
};
class B {
    int bx;
    virtual void f1() {}
};
class C : public A, public B {
    virtual void f0() override {}
    virtual void f1() override {}
};

得到類記憶體布局如下所示：

// 因為類A與類B比較簡單，因此省略記憶體布局(可參考單繼承記憶體布局)

Vtable for C
C::vtable for C: 7 entries
0     (int (*)(...))0
8     (int (*)(...))(& typeinfo for C)
16    (int (*)(...))C::f0
24    (int (*)(...))C::f1
32    (int (*)(...))-16                             // 型別轉換偏移量
40    (int (*)(...))(& typeinfo for C)              // 運行時型別資訊(Run-Time Type Identification，RTTI)
48    (int (*)(...))C::non-virtual thunk to C::f1()

Class C
   size=32 align=8
   base size=28 base align=8
C (0x0x7f9ce2bde310) 0
    vptr=((& C::vtable for C) + 16)
  A (0x0x7f9ce2d37ae0) 0
      primary-for C (0x0x7f9ce2bde310)
  B (0x0x7f9ce2d37b40) 16
      vptr=((& C::vtable for C) + 48)

代碼中，類C繼承自類A以及類B，記憶體布局發生了較大的變化(添加了末尾三行)，
g++的記憶體布局比較晦澀，使用clang匯出記憶體布局（基本一致），會比較直觀：

*** Dumping AST Record Layout
         0 | struct C
         0 |   struct A (primary base)
         0 |     (A vtable pointer)
         8 |     int ax
        16 |   struct B (base)
        16 |     (B vtable pointer)
        24 |     int bx
           | [sizeof=32, dsize=28, align=8,
           |  nvsize=28, nvalign=8]

由clang的記憶體布局可知，類C的實體中包含類A與類B的虛指標，
這是因為A與B完全獨立，虛函式f0與f1之間沒有順序關系，相對于基類有著相同的起始位置偏移量，
因此在類C中，類A與類B的虛表資訊必須保存在兩個不相交的區域中，使用兩個虛指標對其進行索引，

                                                C Vtable (7 entities)
                                                +--------------------+
struct C                                        | offset_to_top (0)  |
object                                          +--------------------+
    0 - struct A (primary base)                 |     RTTI for C     |
    0 -   vptr_A -----------------------------> +--------------------+
    8 -   int ax                                |       C::f0()      |
   16 - struct B                                +--------------------+
   16 -   vptr_B ----------------------+        |       C::f1()      |
   24 -   int bx                       |        +--------------------+
   28 - int cx                         |        | offset_to_top (-16)|
sizeof(C): 32    align: 8              |        +--------------------+
                                       |        |     RTTI for C     |
                                       +------> +--------------------+
                                                |    Thunk C::f1()   |
                                                +--------------------+

上圖比較形象的描繪了虛指標，對應虛表的內容，
首先解釋offset_to_top：基類轉換到派生類時，this指標加上偏移量即可獲得實際型別的地址，
至于Thunk:

(1) 在B &b = c的場景中，參考的起始地址在C+16處，如果直接呼叫f1時，會因為this指標多了16位元組的偏移量導致錯誤；
(2) Thunk提示this指標根據offset_to_top減去16位元組偏移量，繼而呼叫f1函式，

Thunk解釋說明，當基類參考持有派生類實體時，呼叫相應虛函式，會利用到多型特性，

4.3 菱形繼承

class A {
public:
    virtual void foo() {}
    virtual void bar() {}
private:
    int ma;
};
class B : virtual public A {
public:
    virtual void foo() override {}
private:
    int mb;
};
class C : virtual public A {
public:
    virtual void bar() override {}
private:
    int mc;
};
class D : public B, public C {
public:
    virtual void foo() override {}
    virtual void bar() override {}
};

基類A中添加了成員變數ma,是因為類A中若不包含成員變數，派生類B/C/D會被優化,較難理解，

首先查看類B的記憶體布局：

*** Dumping AST Record Layout
         0 | class B
         0 |   (B vtable pointer)
         8 |   int mb
        16 |   class A (virtual base)
        16 |     (A vtable pointer)
        24 |     int ma
           | [sizeof=32, dsize=28, align=8,
           |  nvsize=12, nvalign=8]

需要注意，此時類B中包含兩個虛指標，且類A的虛指標起始位置為B+16，
查看類B的虛表結構，如下所示：

Vtable for 'B' (10 entries).
   0 | vbase_offset (16)
   1 | offset_to_top (0)
   2 | B RTTI
       -- (B, 0) vtable address --
   3 | void B::foo()
   4 | vcall_offset (0)
   5 | vcall_offset (-16)
   6 | offset_to_top (-16)
   7 | B RTTI
       -- (A, 16) vtable address --
   8 | void B::foo()
       [this adjustment: 0 non-virtual, -24 vcall offset offset]
   9 | void A::bar()

此時，虛表頭部增加了vbase_offset,這是因為在編譯時，無法確定基類A在類B記憶體中的偏移量，因此需要在虛表中添加vbase_offset，標記運行時基類A在類B記憶體中的位置，
此外，虛表中添加了兩項vcall_offset，這是應對使用虛基類A的參考呼叫類B實體的虛函式時，每一個虛函式相對于this指標的偏移量都可能不同，因此需要記錄在vcall_offset中，

vcall_offset (0): 對應A::bar();
vcall_offset (-16): 對應B::foo()，

因此，當A參考呼叫B實體的A::bar函式時，因為this指標指向vptr_a,因此不需要進行調整；呼叫B::foo()時，因此foo函式被B多載，因此需要調整this指標指向vptr_b，

查看類D的記憶體布局：

*** Dumping AST Record Layout
         0 | class D
         0 |   class B (primary base)
         0 |     (B vtable pointer)
         8 |     int mb
        16 |   class C (base)
        16 |     (C vtable pointer)
        24 |     int mc
        32 |   class A (virtual base)
        32 |     (A vtable pointer)
        40 |     int ma
           | [sizeof=48, dsize=44, align=8,
           |  nvsize=28, nvalign=8]

此時，需要注意因為使用虛繼承，所以類A在類D中只有一份，共擁有三個虛指標，
虛表內容相對較為復雜，不過基本可以參照類B的虛表進行決議，具體如下所示：

Vtable for 'D' (15 entries).
   0 | vbase_offset (32)
   1 | offset_to_top (0)
   2 | D RTTI
       -- (B, 0) vtable address --
       -- (D, 0) vtable address --
   3 | void D::foo()
   4 | void D::bar()
   5 | vbase_offset (16)
   6 | offset_to_top (-16)
   7 | D RTTI
       -- (C, 16) vtable address --
   8 | void D::bar()
       [this adjustment: -16 non-virtual]
   9 | vcall_offset (-32)
  10 | vcall_offset (-32)
  11 | offset_to_top (-32)
  12 | D RTTI
       -- (A, 32) vtable address --
  13 | void D::foo()
       [this adjustment: 0 non-virtual, -24 vcall offset offset]
  14 | void D::bar()
       [this adjustment: 0 non-virtual, -32 vcall offset offset]

5 擴展

C++的虛表，以及運行時的記憶體模型是很復雜的問題，在撰寫的程序中也是不斷的重繪自己的認知，
下面提供一些方式，dump出記憶體中物件的記憶體模型，和型別的虛表結構，

使用clang編譯器：clang++ -cc1 -emit-llvm -fdump-record-layouts -fdump-vtable-layouts main.cpp.

使用gcc編譯器：

g++ -fdump-class-hierarchy -c main.cpp
// g++ dump的內容比較晦澀，因此需要使用c++ filt匯出具有可讀性的檔案
cat [g++匯出的檔案] | c++filt -n > [具有一定可讀性的輸出檔案]

本文記憶體布區域分，參考于：https://zhuanlan.zhihu.com/p/41309205一文，
