前言
大家好，歡迎來到 Crossin的編程教室 ！
今天給大家分享的這個案例是用 Python+OpenCV 實作了自動掃雷，并突破了人類的世界記錄，（當然
這不算哈）
咱們廢話不多說，先看成果~

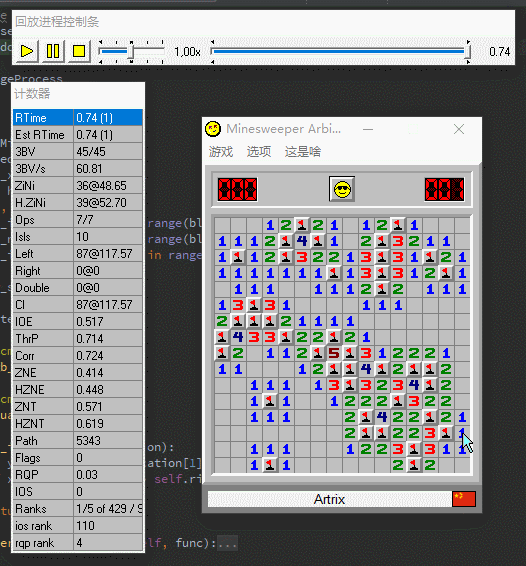

中級 - 0.74秒 3BV/S=60.81
相信許多人很早就知道有掃雷這么一款經典的游（顯卡測驗）戲（軟體），更是有不少人曾聽說過中國雷圣，也是中國掃雷第
一、世界綜合排名第二的郭蔚嘉的頂頂大名，掃雷作為一款在Windows9x時代就已經誕生的經典游戲，從過去到現在依然都有著
它獨特的魅力：快節奏高精準的滑鼠操作要求、快速的反應能力、重繪紀錄的快感，這些都是掃雷給雷友們帶來的、只屬于掃雷
的獨一無二的興奮點，
▍0x00 準備
準備動手制作一套掃雷自動化軟體之前，你需要準備如下一些工具/軟體/環境
- 開發環境
1.Python3 環境 - 推薦3.6或者以上 [更加推薦Anaconda3，以下很多依賴庫無需安裝] 2.numpy依賴庫 [如有Anaconda則無需安裝] 3.PIL依賴庫 [如有Anaconda則無需安裝] 4.opencv-python 5.win32gui、win32api依賴庫 6.支持Python的IDE [可選，如果你能忍受用文本編輯器寫程式也可以]
- 掃雷軟體
· Minesweeper Arbiter（必須使用MS-Arbiter來進行掃雷！）
http://saolei.net/Download/Arbiter_0.52.3.zip
當然，在正式開始之前，我們還需要了解一下掃雷的基礎知識，如果不清楚的同學可以參考中國最大的掃雷論壇saolei.net中的文章：
http://saolei.net/BBS/Title.asp?Id=177
好啦，那么我們的準備作業已經全部完成了！讓我們開始吧~
▍0x01 實作思路
在去做一件事情之前最重要的是什么？是將要做的這件事情在心中搭建一個步驟框架，只有這樣，才能保證在去做這件事的程序
中，盡可能的做到深思熟慮，使得最終有個好的結果，我們寫程式也要盡可能做到在正式開始開發之前，在心中有個大致的思
路，
對于本專案而言，大致的開發程序是這樣的：
1.完成表單內容截取部分
2.完成雷塊分割部分
3.完成雷塊型別識別部分
4.完成掃雷演算法
好啦，既然我們有了個思路，那就擼起袖子大力干！
- 01 表單截取
其實對于本專案而言，表單截取是一個邏輯上簡單，實作起來卻相當麻煩的部分，而且還是必不可少的部分，我們通過Spy++得
到了以下兩點資訊：
python學習交流Q群：906715085###
class_name = "TMain" title_name = "Minesweeper Arbiter " ?ms_arbiter.exe的主表單類別為"TMain" ?ms_arbiter.exe的主表單名稱為"Minesweeper Arbiter "
注意到了么？主表單的名稱后面有個空格，正是這個空格讓筆者困擾了一會兒，只有加上這個空格，win32gui才能夠正常的獲取
到表單的句柄，
本專案采用了win32gui來獲取表單的位置資訊，具體代碼如下：
hwnd = win32gui.FindWindow(class_name, title_name) if hwnd: left, top, right, bottom = win32gui.GetWindowRect(hwnd)
通過以上代碼，我們得到了表單相對于整塊螢屏的位置，之后我們需要通過PIL來進行掃雷界面的棋盤截取，
我們需要先匯入PIL庫
from PIL import ImageGrab
然后進行具體的操作，
left += 15 top += 101 right -= 15 bottom -= 43 rect = (left, top, right, bottom) img = ImageGrab.grab().crop(rect)
聰明的你肯定一眼就發現了那些奇奇怪怪的Magic Numbers，沒錯，這的確是Magic Numbers，是我們通過一點點細微調節得到
的整個棋盤相對于表單的位置，
注意：這些資料僅在Windows10下測驗通過，如果在別的Windows系統下，不保證相對位置的正確性，因為老版本的系統可能有
不同寬度的表單邊框，
橙色的區域是我們所需要的
好啦，棋盤的影像我們有了，下一步就是對各個雷塊進行影像分割了~
- 02 雷塊分割
在進行雷塊分割之前，我們事先需要了解雷塊的尺寸以及它的邊框大小，經過筆者的測量，在ms_arbiter下，每一個雷塊的尺寸為16px*16px，
知道了雷塊的尺寸，我們就可以進行每一個雷塊的裁剪了，首先我們需要知道在橫和豎兩個方向上雷塊的數量，
block_width, block_height = 16, 16 blocks_x = int((right - left) / block_width) blocks_y = int((bottom - top) / block_height)
之后，我們建立一個二維陣列用于存盤每一個雷塊的影像，并且進行影像分割，保存在之前建立的陣列中，
def crop_block(hole_img, x, y): x1, y1 = x * block_width, y * block_height x2, y2 = x1 + block_width, y1 + block_height return hole_img.crop((x1, y1, x2, y2)) blocks_img = [[0 for i in range (blocks_y)] for i in range(blocks_x)] for y in range(blocks_y): for x in range(blocks_x): blocks_img[x][y] = crop_block (img, x, y)
將整個影像獲取、分割的部分封裝成一個庫，隨時呼叫就OK啦~在筆者的實作中，我們將這一部分封裝成了imageProcess.py，
其中函式get_frame()用于完成上述的影像獲取、分割程序，
- 03 雷塊識別
這一部分可能是整個專案里除了掃雷演算法本身之外最重要的部分了，筆者在進行雷塊檢測的時候采用了比較簡單的特征，高效并且可以滿足要求，
def analyze_block(self, block, location): block = imageProcess.pil_to_cv (block) block_color = block[8, 8] x, y = location[0], location[1] # -1:Not opened # -2:Opened but blank # -3:Un initialized # Opened if self.equal(block_color, self.rgb_to_bgr((192, 192, 192))): if not self.equal(block[8, 1], self.rgb_to_bgr((255, 255, 255))): self.blocks_num[x][y] = -2 self.is_started = True else: self.blocks_num[x][y] = -1 elif self.equal(block_color, self.rgb_to_bgr((0, 0, 255))): self.blocks_num[x][y] = 1 elif self.equal(block_color, self.rgb_to_bgr((0, 128, 0))):self.blocks_num[x][y] = 2 elif self.equal(block_color, self.rgb_to_bgr((255, 0, 0))):self.blocks_num[x][y] = 3 elif self.equal(block_color, self.rgb_to_bgr((0, 0, 128))):self.blocks_num[x][y] = 4 elif self.equal(block_color, self.rgb_to_bgr((128, 0, 0))):self.blocks_num[x][y] = 5 elif self.equal(block_color, self.rgb_to_bgr((0, 128, 128))):self.blocks_num[x][y] = 6 elif self.equal(block_color, self.rgb_to_bgr((0, 0, 0))): if self.equal(block[6, 6], self.rgb_to_bgr((255, 255, 255))): # Is mineself.blocks_num[x][y] = 9 elif self.equal(block[5, 8], self.rgb_to_bgr((255, 0, 0))): # Is flagself.blocks_num[x][y] = 0else:self.blocks_num[x][y] = 7 elif self.equal(block_color, self.rgb_to_bgr((128, 128, 128))): self.blocks_num[x][y] = 8else: self.blocks_num[x][y] = -3 self.is_mine_form = False if self.blocks_num[x][y] == -3 or not self. blocks_num[x][y] == -1:self.is_new_start = False
可以看到，我們采用了讀取每個雷塊的中心點像素的方式來判斷雷塊的類別，并且針對插旗、未點開、已點開但是空白等情況進
行了進一步判斷，具體色值是筆者直接取色得到的，并且螢屏截圖的色彩也沒有經過壓縮，所以通過中心像素結合其他特征點來
判斷類別已經足夠了，并且做到了高效率，
在本專案中，我們實作的時候采用了如下標注方式：
?1-8：表示數字1到8
?9：表示是地雷
?0：表示插旗
?-1：表示未打開
?-2：表示打開但是空白
?-3：表示不是掃雷游戲中的任何方塊型別
通過這種簡單快速又有效的方式，我們成功實作了高效率的影像識別，
- 04 掃雷演算法實作
這可能是本篇文章最激動人心的部分了，在這里我們需要先說明一下具體的掃雷演算法思路：
1.遍歷每一個已經有數字的雷塊，判斷在它周圍的九宮格內未被打開的雷塊數量是否和本身數字相同，如果相同則表明周圍九宮
格內全部都是地雷，進行標記，
2.再次遍歷每一個有數字的雷塊，取九宮格范圍內所有未被打開的雷塊，去除已經被上一次遍歷標記為地雷的雷塊，記錄并且點
開，
3.如果以上方式無法繼續進行，那么說明遇到了死局，選擇在當前所有未打開的雷塊中隨機點擊，（當然這個方法不是最優的，
有更加優秀的解決方案，但是實作相對麻煩）
基本的掃雷流程就是這樣，那么讓我們來親手實作它吧~
首先我們需要一個能夠找出一個雷塊的九宮格范圍的所有方塊位置的方法，因為掃雷游戲的特殊性，在棋盤的四邊是沒有九宮格
的邊緣部分的，所以我們需要篩選來排除掉可能超過邊界的訪問，
def generate_kernel(k, k_width, k_height, block_location): ls = [] loc_x, loc_y = block_location[0], block_location[1] for now_y in range(k_height): for now_x in range(k_width): if k[now_y][now_x]: rel_x, rel_y = now_x - 1, now_y - 1 ls.append((loc_y + rel_y, loc_x + rel_x))return ls kernel_width, kernel_height = 3, 3 # Kernel mode:[Row][Col] kernel = [[1, 1, 1], [1, 1, 1], [1, 1, 1]] # Left borderif x == 0:for i in range(kernel_height): kernel[i][0] = 0 # Right borderif x == self.blocks_x - 1:for i in range(kernel_height): kernel[i][kernel_width - 1] = 0 # Top borderif y == 0:for i in range(kernel_width): kernel[0][i] = 0 # Bottom borderif y == self.blocks_y - 1:for i in range(kernel_width): kernel[kernel_height - 1][i] = 0 # Generate the search map to_visit = generate_kernel(kernel, kernel_width, kernel_height, location)
我們在這一部分通過檢測當前雷塊是否在棋盤的各個邊緣來進行核的洗掉（在核中，1為保留，0為舍棄），之后通過generate_kernel函式來進行最終坐標的生成，
def count_unopen_blocks(blocks): count = 0for single_block in blocks:if self.blocks_num[single_block[1]][single_block[0]] == -1: count += 1return count def mark_as_mine(blocks): for single_block in blocks:if self.blocks_num[single_block[1]][single_block[0]] == -1:self.blocks_is_mine[single_block[1]][single_block[0]] = 1 unopen_blocks = count_unopen_blocks(to_visit)if unopen_blocks == self.blocks_num[x][y]: mark_as_mine(to_visit)
在完成核的生成之后，我們有了一個需要去檢測的雷塊“地址簿”：to_visit，之后，我們通過count_unopen_blocks函式來統計周圍九宮格范圍的未打開數量，并且和當前雷塊的數字進行比對，如果相等則將所有九宮格內雷塊通過mark_as_mine函式來標注為地雷，
def mark_to_click_block(blocks): for single_block in blocks: # Not Mineif not self.blocks_is_mine[single_block[1]][single_block[0]] == 1: # Click-ableif self. blocks_num[single_block[1]][single_block[0]] == -1: # Source Syntax: [y][x] - Convertedif not (single_block[1], single_block[0]) in self.next_steps:self.next_steps.append((single_block[1], single_block[0])) def count_mines(blocks): count = 0for single_block in blocks:if self.blocks_is_mine[single_block[1]][single_block[0]] == 1: count += 1return count mines_count = count_mines(to_visit) if mines_count == block: mark_to_click_block(to_visit)
掃雷流程中的第二步我們也采用了和第一步相近的方法來實作，先用和第一步完全一樣的方法來生成需要訪問的雷塊的核，之后生成具體的雷塊位置，通過count_mines函式來獲取九宮格范圍內所有雷塊的數量，并且判斷當前九宮格內所有雷塊是否已經被檢測出來，
如果是，則通過mark_to_click_block函式來排除九宮格內已經被標記為地雷的雷塊，并且將剩余的安全雷塊加入next_steps陣列內，
# Analyze the number of blocksself.iterate_blocks_image(BoomMine.analyze_block) # Mark all minesself.iterate_blocks_number(BoomMine.detect_mine) # Calculate where to clickself.iterate_blocks_number(BoomMine.detect_to_click_block) if self.is_in_form(mouseOperation.get_mouse_point()):for to_click in self.next_steps: on_screen_location = self.rel_loc_to_real(to_click) mouseOperation.mouse_move(on_screen_location[0], on_screen_location[1]) mouseOperation.mouse_click()
在最終的實作內，筆者將幾個程序都封裝成為了函式，并且可以通過iterate_blocks_number方法來對所有雷塊都使用傳入的函式
來進行處理，這有點類似Python中Filter的作用，
之后筆者做的作業就是判斷當前滑鼠位置是否在棋盤之內，如果是，就會自動開始識別并且點擊，具體的點擊部分，筆者采用了
作者為"wp"的一份代碼（從互聯網搜集而得），里面實作了基于win32api的表單訊息發送作業，進而完成了滑鼠移動和點擊的操
作，具體實作封裝在mouseOperation.py中，有興趣可以在文末的Github Repo中查看，

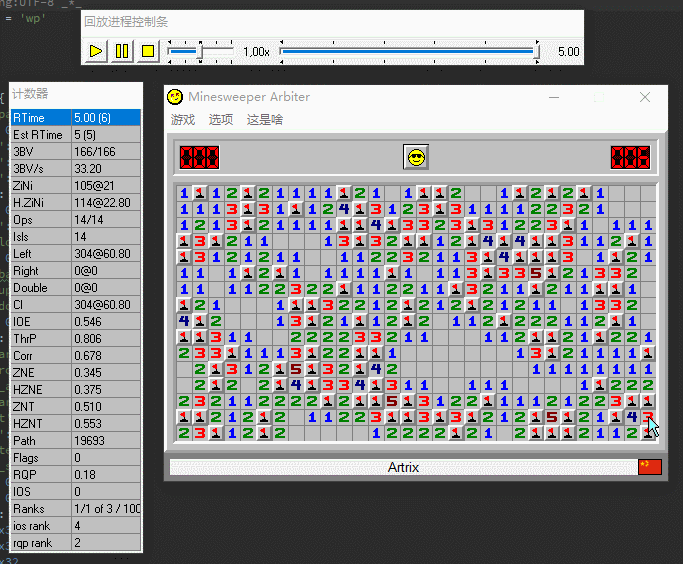

作者的記錄
這個成績，連世界第一都得顫抖呢！
這張錄像最后的點擊部分遇到了死局，最終是通過隨機完成的
筆者還實作了在新開局的時候隨機點擊來開出局面的功能，不過由于比較簡單，所以詳細決議就不在這里貼出啦~
注明一下：如果在實驗的時候發現會有雷塊炸掉的情況，不要擔心，這是因為當前已經遇到了死局，沒法通過本專案的演算法來進
行直接的推斷了，這個時候程式會隨機進行點擊，有一定幾率炸裂哦！
