6.1 存盤架構
6.1.1 分段存盤
開篇講過，kafka每個主題可以有多個磁區，每個磁區在它所在的broker上創建一個檔案夾
每個磁區又分為多個段，每個段兩個檔案，log檔案里順序存訊息，index檔案里存訊息的索引

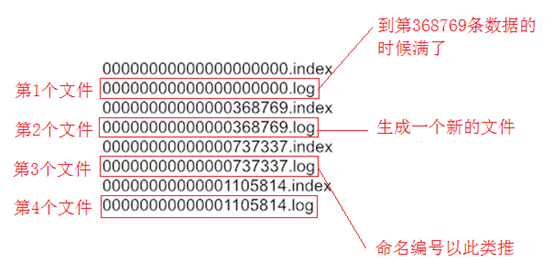

段的命名直接以當前段的第一條訊息的offset為名
注意是偏移量，不是序號！ 第幾條訊息 = 偏移量 + 1，類似陣列長度和下標，
所以offset從0開始（可以開新佇列新groupid消費第一條訊息列印offset得到驗證）
例如：
0.log -> 有8條，offset為 0-7
8.log -> 有兩條，offset為 8-9
10.log -> 有xx條，offset從10-xx
6.1.2 日志索引
每個log檔案配備一個索引檔案 *.index
檔案格式為： （offset , 記憶體偏移地址）

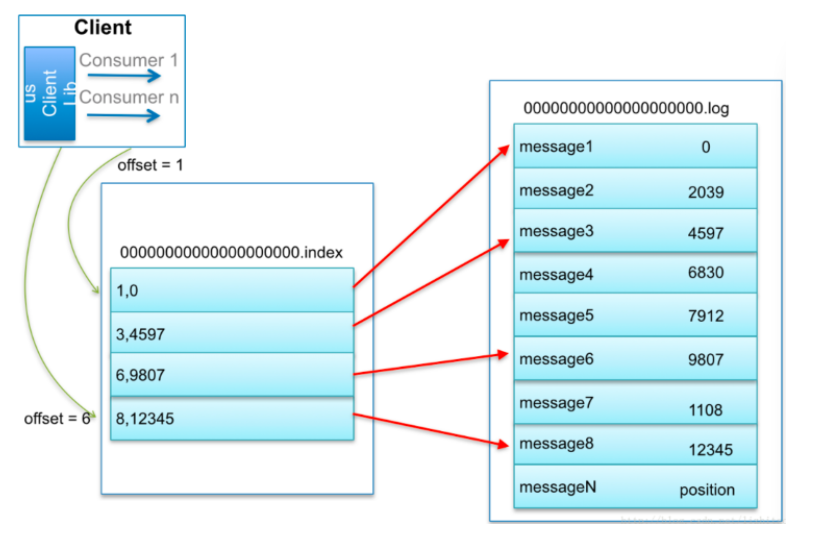

綜合上述，來看一個訊息的查找：
- consumer發起請求要求從offset=6的訊息開始消費
- kafka直接根據檔案名大小，發現6號訊息在00000.log這個檔案里
- 那檔案找到了，它在檔案的哪個位置呢？
- 根據index檔案，發現 6,9807，說明訊息藏在這里！
- 從log檔案的 9807 位置開始讀取，
- 那讀多長呢？簡單，讀到下一條訊息的偏移量停止就可以了
6.1.3 日志洗掉
Kafka作為訊息中間件，資料需要按照一定的規則洗掉，否則資料量太大會把集群存盤空間占滿，
洗掉資料方式：
- 按照時間，超過一段時間后洗掉過期訊息
- 按照訊息大小，訊息數量超過一定大小后洗掉最舊的資料
Kafka洗掉資料的最小單位：segment，也就是直接干掉檔案！一刪就是一個log和index檔案
6.1.4 存盤驗證
1）資料準備
將broker 2和3 停掉，只保留1
docker pause kafka-2 kafka-3
2）刪掉test主題，通過km新建一個test主題，加2個磁區
新建時，注意下面的選項：
segment.bytes = 1000 ，即：每個log檔案到達1000byte時，開始創建新檔案
洗掉策略：
retention.bytes = 2000，即：超出2000byte的舊日志被洗掉
retention.ms = 60000，即：超出1分鐘后的舊日志被洗掉
以上任意一條滿足，就會洗掉，
3）進入kafka-1這臺容器
docker exec -it kafka-1 sh
#查看容器中的檔案資訊
/ # ls /
bin dev etc home kafka lib lib64 media mnt opt proc root run sbin srv sys tmp usr var
/ # cd /kafka/
/kafka # ls
kafka-logs-d0b9c75080d6
/kafka # cd kafka-logs-d0b9c75080d6/
/kafka/kafka-logs-d0b9c75080d6 # ls -l | grep test
drwxr-xr-x 2 root root 4096 Jan 15 14:35 test-0
drwxr-xr-x 2 root root 4096 Jan 15 14:35 test-1
#2個磁區的日志檔案清單，注意當前還沒有任何訊息寫進來
#timeindex：日志的時間資訊
#leader-epoch，下面會講到
/kafka/kafka-logs-d0b9c75080d6 # ls -lR test-*
test-0:
total 4
-rw-r--r-- 1 root root 10485760 Jan 15 14:35 00000000000000000000.index
-rw-r--r-- 1 root root 0 Jan 15 14:35 00000000000000000000.log
-rw-r--r-- 1 root root 10485756 Jan 15 14:35 00000000000000000000.timeindex
-rw-r--r-- 1 root root 8 Jan 15 14:35 leader-epoch-checkpoint
test-1:
total 4
-rw-r--r-- 1 root root 10485760 Jan 15 14:35 00000000000000000000.index
-rw-r--r-- 1 root root 0 Jan 15 14:35 00000000000000000000.log
-rw-r--r-- 1 root root 10485756 Jan 15 14:35 00000000000000000000.timeindex
-rw-r--r-- 1 root root 8 Jan 15 14:35 leader-epoch-checkpoint

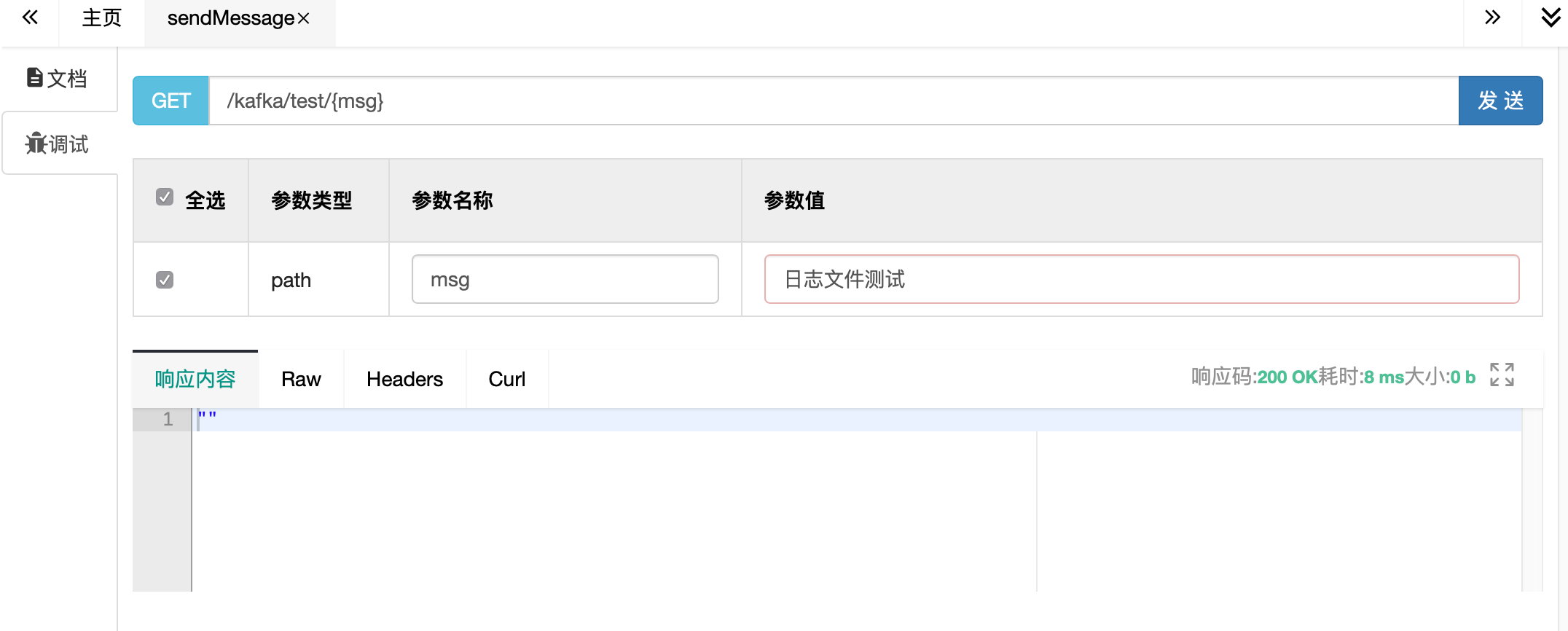

4）往里灌資料，啟動專案通過swagger發送訊息
注意！邊發送邊查看上一步的檔案串列資訊！
#先發送2條，訊息開始進來，log檔案變大！訊息在兩個磁區之間逐個增加，
/kafka/kafka-logs-d0b9c75080d6 # ls -lR test-*
test-0:
total 8
-rw-r--r-- 1 root root 10485760 Jan 15 14:35 00000000000000000000.index
-rw-r--r-- 1 root root 875 Jan 15 14:46 00000000000000000000.log
-rw-r--r-- 1 root root 10485756 Jan 15 14:35 00000000000000000000.timeindex
-rw-r--r-- 1 root root 8 Jan 15 14:35 leader-epoch-checkpoint
test-1:
total 8
-rw-r--r-- 1 root root 10485760 Jan 15 14:35 00000000000000000000.index
-rw-r--r-- 1 root root 875 Jan 15 14:46 00000000000000000000.log
-rw-r--r-- 1 root root 10485756 Jan 15 14:35 00000000000000000000.timeindex
-rw-r--r-- 1 root root 8 Jan 15 14:35 leader-epoch-checkpoint
#繼續逐條發送，回傳再來看檔案，大小為1000，到達邊界！
/kafka/kafka-logs-d0b9c75080d6 # ls -lR test-*
test-0:
total 8
-rw-r--r-- 1 root root 10485760 Jan 15 14:35 00000000000000000000.index
-rw-r--r-- 1 root root 1000 Jan 15 14:46 00000000000000000000.log
-rw-r--r-- 1 root root 10485756 Jan 15 14:35 00000000000000000000.timeindex
-rw-r--r-- 1 root root 8 Jan 15 14:35 leader-epoch-checkpoint
test-1:
total 8
-rw-r--r-- 1 root root 10485760 Jan 15 14:35 00000000000000000000.index
-rw-r--r-- 1 root root 1000 Jan 15 14:46 00000000000000000000.log
-rw-r--r-- 1 root root 10485756 Jan 15 14:35 00000000000000000000.timeindex
-rw-r--r-- 1 root root 8 Jan 15 14:35 leader-epoch-checkpoint
#繼續發送訊息！1號磁區的log檔案開始分裂
#說明第8條訊息已經進入了第二個log
/kafka/kafka-logs-d0b9c75080d6 # ls -lR test-*
test-0:
total 8
-rw-r--r-- 1 root root 10485760 Jan 15 14:35 00000000000000000000.index
-rw-r--r-- 1 root root 1000 Jan 15 14:46 00000000000000000000.log
-rw-r--r-- 1 root root 10485756 Jan 15 14:35 00000000000000000000.timeindex
-rw-r--r-- 1 root root 8 Jan 15 14:35 leader-epoch-checkpoint
test-1:
total 20
-rw-r--r-- 1 root root 0 Jan 15 14:46 00000000000000000000.index
-rw-r--r-- 1 root root 1000 Jan 15 14:46 00000000000000000000.log
-rw-r--r-- 1 root root 12 Jan 15 14:46 00000000000000000000.timeindex
-rw-r--r-- 1 root root 10485760 Jan 15 14:46 00000000000000000008.index
-rw-r--r-- 1 root root 125 Jan 15 14:46 00000000000000000008.log #第二個log檔案！
-rw-r--r-- 1 root root 10 Jan 15 14:46 00000000000000000008.snapshot
-rw-r--r-- 1 root root 10485756 Jan 15 14:46 00000000000000000008.timeindex
-rw-r--r-- 1 root root 8 Jan 15 14:35 leader-epoch-checkpoint
#持續發送，另一個磁區也開始分離
/kafka/kafka-logs-d0b9c75080d6 # ls -lR test-*
test-0:
total 20
-rw-r--r-- 1 root root 0 Jan 15 15:55 00000000000000000000.index
-rw-r--r-- 1 root root 1000 Jan 15 14:46 00000000000000000000.log
-rw-r--r-- 1 root root 12 Jan 15 15:55 00000000000000000000.timeindex
-rw-r--r-- 1 root root 10485760 Jan 15 15:55 00000000000000000008.index
-rw-r--r-- 1 root root 625 Jan 15 15:55 00000000000000000008.log
-rw-r--r-- 1 root root 10 Jan 15 15:55 00000000000000000008.snapshot
-rw-r--r-- 1 root root 10485756 Jan 15 15:55 00000000000000000008.timeindex
-rw-r--r-- 1 root root 8 Jan 15 14:35 leader-epoch-checkpoint
test-1:
total 20
-rw-r--r-- 1 root root 0 Jan 15 14:46 00000000000000000000.index
-rw-r--r-- 1 root root 1000 Jan 15 14:46 00000000000000000000.log
-rw-r--r-- 1 root root 12 Jan 15 14:46 00000000000000000000.timeindex
-rw-r--r-- 1 root root 10485760 Jan 15 14:46 00000000000000000008.index
-rw-r--r-- 1 root root 750 Jan 15 15:55 00000000000000000008.log
-rw-r--r-- 1 root root 10 Jan 15 14:46 00000000000000000008.snapshot
-rw-r--r-- 1 root root 10485756 Jan 15 14:46 00000000000000000008.timeindex
-rw-r--r-- 1 root root 8 Jan 15 14:35 leader-epoch-checkpoint
#持續發送訊息，磁區越來越多，
#過一段時間后再來查看，清理任務將會執行，超出的日志被洗掉！（默認調度間隔5min）
#log.retention.check.interval.ms 引數指定
/kafka/kafka-logs-d0b9c75080d6 # ls -lR test-*
test-0:
total 8
-rw-r--r-- 1 root root 10485760 Jan 15 19:12 00000000000000000119.index
-rw-r--r-- 1 root root 0 Jan 15 19:12 00000000000000000119.log
-rw-r--r-- 1 root root 10 Jan 15 19:12 00000000000000000119.snapshot
-rw-r--r-- 1 root root 10485756 Jan 15 19:12 00000000000000000119.timeindex
-rw-r--r-- 1 root root 10 Jan 15 19:12 leader-epoch-checkpoint
test-1:
total 8
-rw-r--r-- 1 root root 10485760 Jan 15 19:12 00000000000000000119.index
-rw-r--r-- 1 root root 0 Jan 15 19:12 00000000000000000119.log
-rw-r--r-- 1 root root 10 Jan 15 19:12 00000000000000000119.snapshot
-rw-r--r-- 1 root root 10485756 Jan 15 19:12 00000000000000000119.timeindex
-rw-r--r-- 1 root root 10 Jan 15 19:12 leader-epoch-checkpoint
6.2 零拷貝
Kafka 在執行訊息的寫入和讀取這么快，其中的一個原因是零拷貝（Zero-copy）技術
6.2.1 傳統檔案讀寫

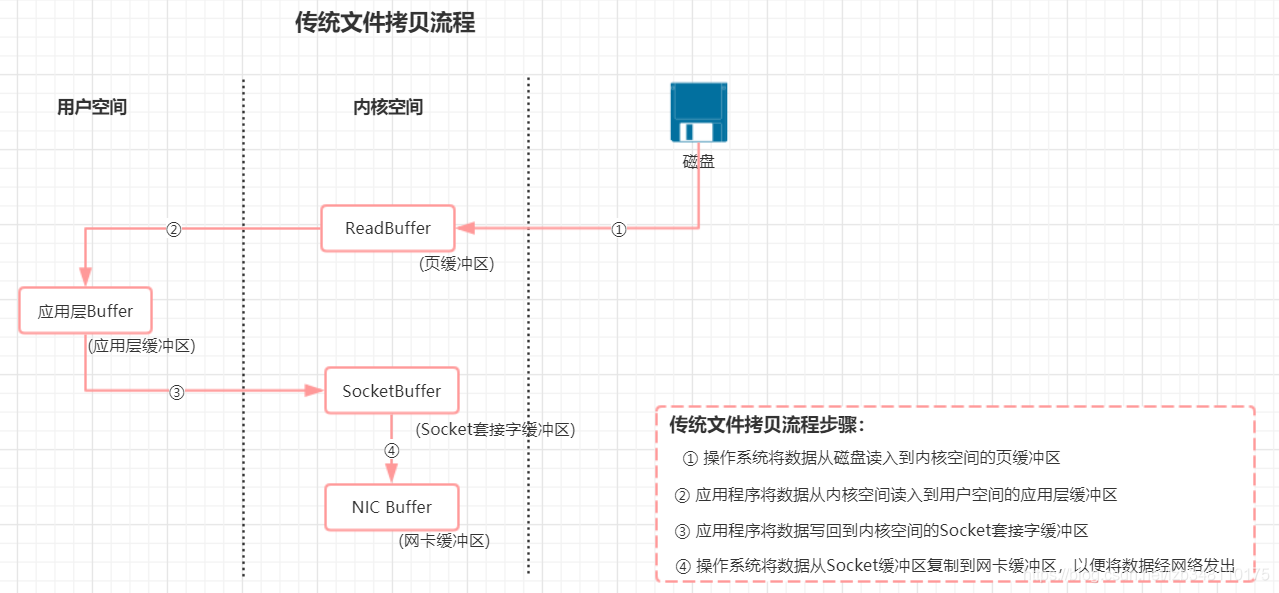

傳統讀寫，涉及到 4 次資料的復制，但是這個程序中，資料完全沒有變化，我們僅僅是想從磁盤把資料送到網卡，
那有沒有辦法不繞這一圈呢？讓磁盤和網卡之類的外圍設備直接訪問記憶體，而不經過cpu？
有！ 這就是DMA（Direct Memory Access 直接記憶體訪問），
6.2.2 DMA

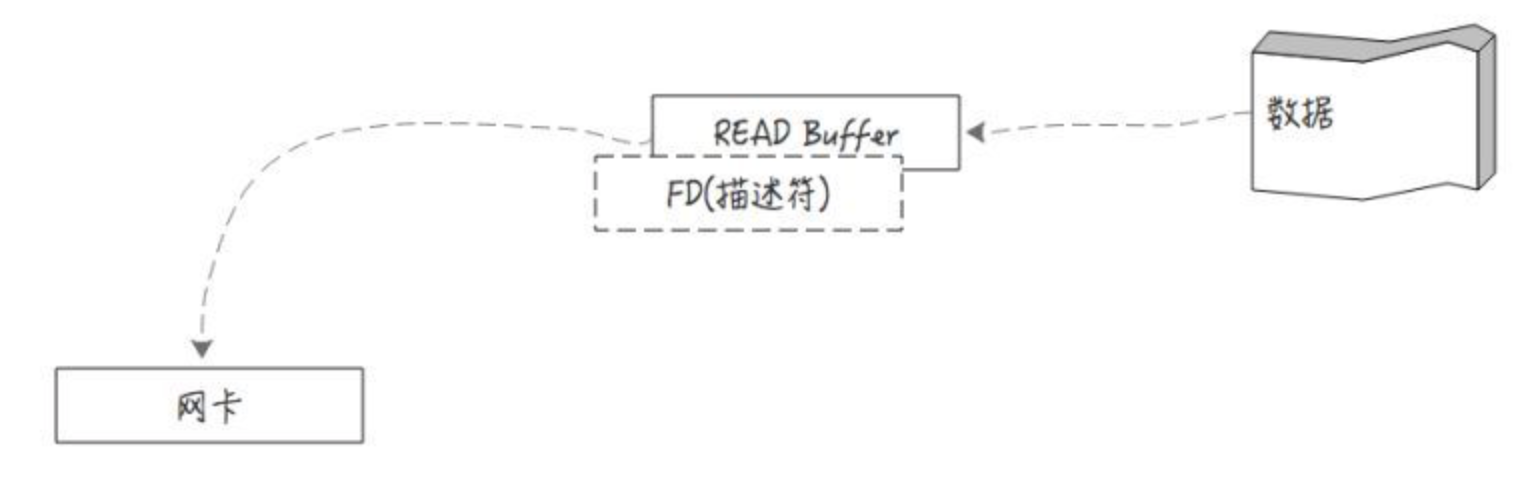

DMA其實是由DMA芯片（硬體支持）來控制的，通過DMA控制芯片，可以讓網卡等外部設備直接去讀取記憶體，而不是由cpu來回拷貝傳輸，這就是所謂的零拷貝
目前計算機主流硬體基本都支持DMA，就包括我們的硬碟和網卡，
kafka就是調取作業系統的sendfile，借助DMA來實作零拷貝資料傳輸的
6.2.3 java實作
為加深理解，類比為java中的零拷貝：
-
在Java中的零拷貝是通過java.nio.channels.FileChannel中的transferTo方法來實作的
-
transferTo方法底層通過native調作業系統的sendfile
-
作業系統sendfile負責把資料從某個fd（linux file descriptor）傳輸到另一個fd
備注：linux下所有的設備都是一個檔案描述符fd
代碼參考：
File file = new File("0.log");
RandomAccessFile raf = new RandomAccessFile(file, "rw");
//檔案通道，來源
FileChannel fileChannel = raf.getChannel();
//網路通道，去處
SocketChannel socketChannel = SocketChannel.open(new InetSocketAddress("1.1.1.1", 1234));
//對接上，通過transfer直接送過去
fileChannel.transferTo(0, fileChannel.size(), socketChannel);
6.3 磁區一致性
6.3.1 水位值

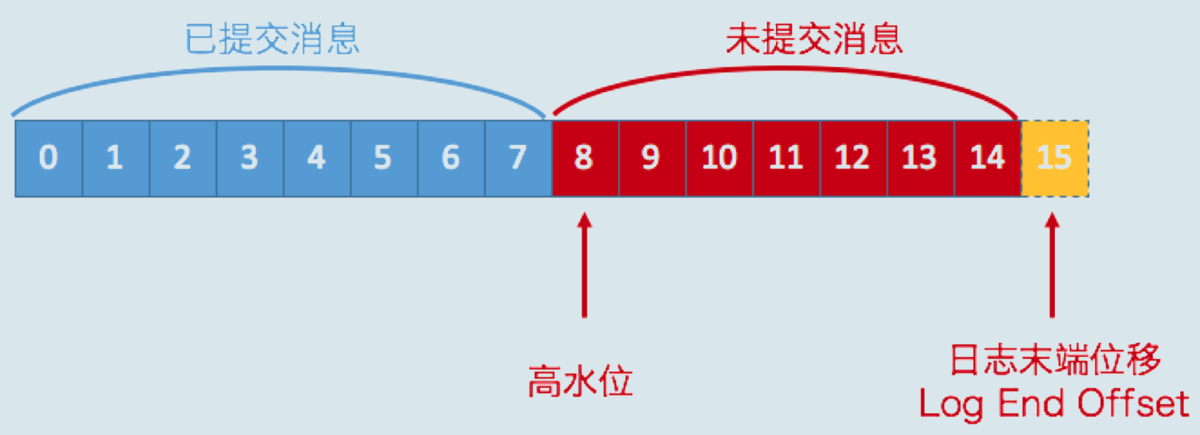

1）先回顧兩個值：
2）再看下幾個值的存盤位置：
注意！磁區是有leader和follower的，最新寫的訊息會進入leader，follower從leader不停的同步
無論leader還是follower，都有自己的HW和LEO，存盤在各自磁區所在的磁盤上
leader多一個Remote LEO，它表示針對各個follower的LEO，leader又額外記了一份！
3）為什么這么做呢？
leader會拿這些remote值里最小的來更新自己的hw，具體程序我們詳細往下看
6.3.2 同步原理

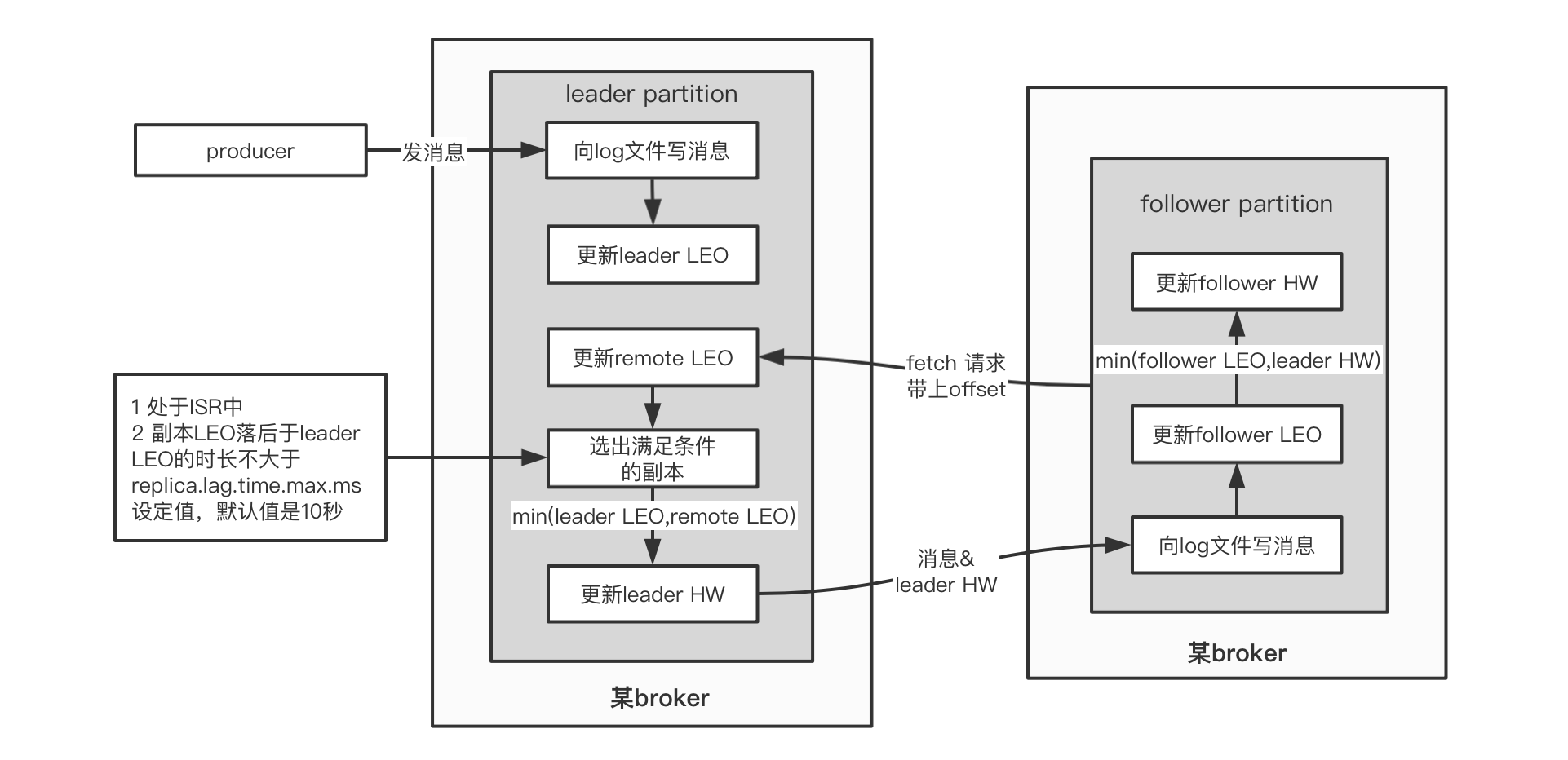

我們來看這幾個值是如何更新的：
1）leader.LEO
這個很簡單，每次producer有新訊息發過來，就會增加
2）其他值
另外的4個值初始化都是 0
他們的更新由follower的fetch（同步訊息執行緒）得到的資料來決定！
如果把fetch看做是leader上提供的方法，由follower遠程請求呼叫，那么它的偽代碼大概是這個樣子：
//java偽代碼！
//follower端的操作，不停的請求從leader獲取最新資料
class Follower{
private List<Message> messages;
private HW hw;
private LEO leo;
@Schedule("不停的向leader發起同步請求")
void execute(){
//向leader發起fetch請求，將自己的leo傳過去
//leader回傳leo之后最新的訊息，以及leader的hw
LeaderReturn lr = leader.fetch(this.leo) ;
//存訊息
this.messages.addAll(lr.newMsg);
//增加follower的leo值
this.leo = this.leo + lr.newMsg.length;
//比較自己的leo和leader的hw，取兩者小的，作為follower的hw
this.hw = min(this.leo , lr.leaderHW);
}
}
//leader回傳的報文
class LeaderReturn{
//新增的訊息
List<Messages> newMsg;
//leader的hw
HW leaderHW;
}
//leader在接到follower的fetch請求時，做的邏輯
class Leader{
private List<Message> messages;
private LEO leo;
private HW hw;
//Leader比follower多了個Remote!
//注意！如果有多個副本，那么RemoteLEO也有多個，每個副本對應一個
private RemoteLEO remoteLEO;
//接到follower的fetch請求時，leader做的事情
LeaderReturn fetch(LEO followerLEO){
//根據follower傳過來的leo，來更新leader的remote
this.remoteLEO = followerLEO ;
//然后取ISR（所有可用副本）的最小leo作為leader的hw
this.hw = min(this.leo , this.remoteLEO) ;
//從leader的訊息串列里，查找大于follower的leo的所有新訊息
List<Message> newMsg = queryMsg(followerLEO) ;
//將最新的訊息（大于follower leo的那些），以及leader的hw回傳給follower
LeaderReturn lr = new LeaderReturn(newMsg , this.hw)
return lr;
}
}
6.3.3 Leader Epoch
1）產生的背景
0.11版本之前的kafka，完全借助hw作為訊息的基準，不管leo，
發生故障后的規則：
- follower故障再次恢復后，從磁盤讀取hw的值并從hw開始剔除后面的訊息，并同步leader訊息
- leader故障后，新當選的leader的hw作為新的磁區hw，其余節點按照此hw進行剔除資料，并重新同步
- 上述根據hw進行資料恢復會出現資料丟失和不一致的情況，下面分開來看
假設：
我們有兩個副本：leader（A），follower（B）

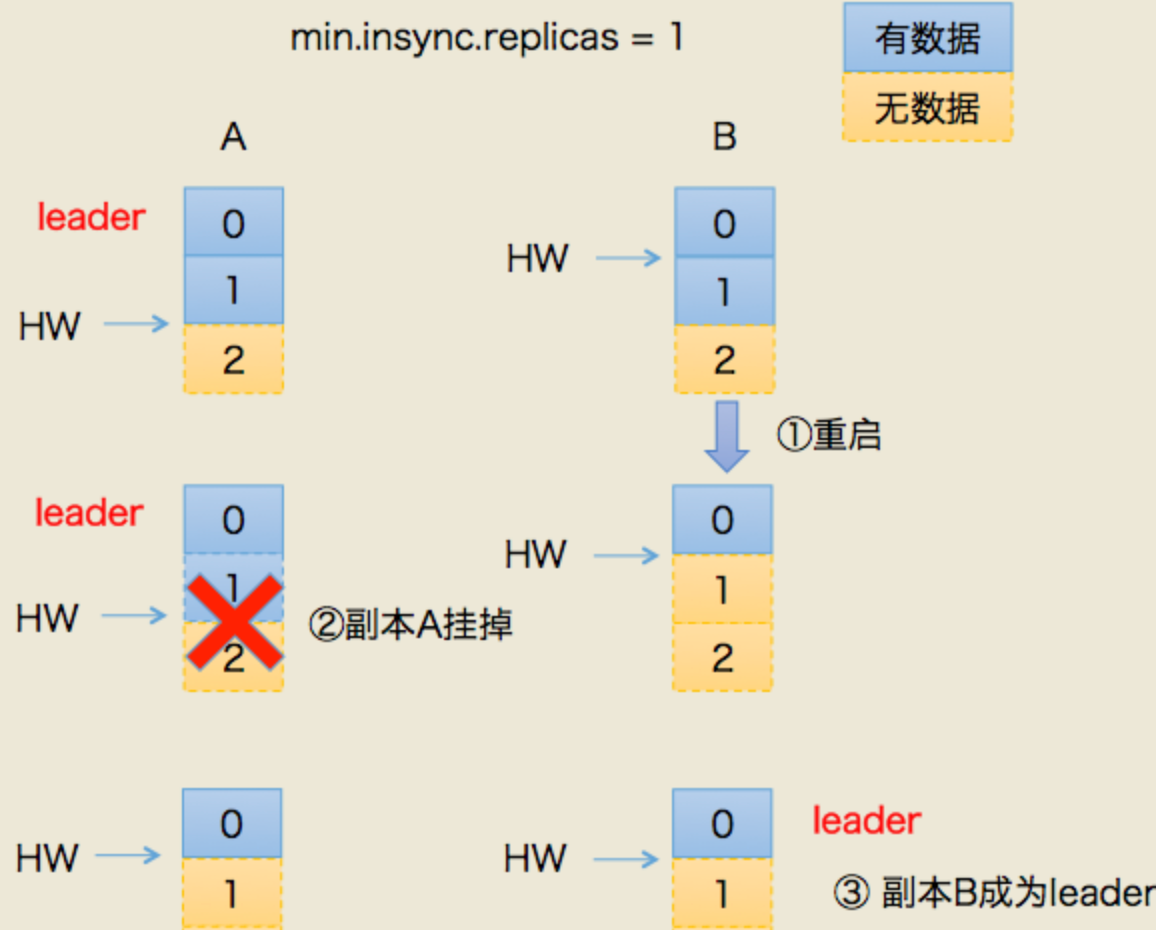

場景一：丟資料
- 某個時間點B掛了，當它恢復后，以掛之前的hw為準，設定 leo = hw
- 這就造成一個問題：現實中，leo 很可能是 大于 hw的，leo被回退了！
- 如果這時候，恰恰A也掛掉了，kafka會重選leader，B被選中，
- 過段時間，A恢復后變成follower，從B開始同步資料，
- 問題來了！上面說了，B的資料是被回退過的，以它為基準會有問題
- 最終結果：兩者的資料都發生丟失，沒有地方可以找回！

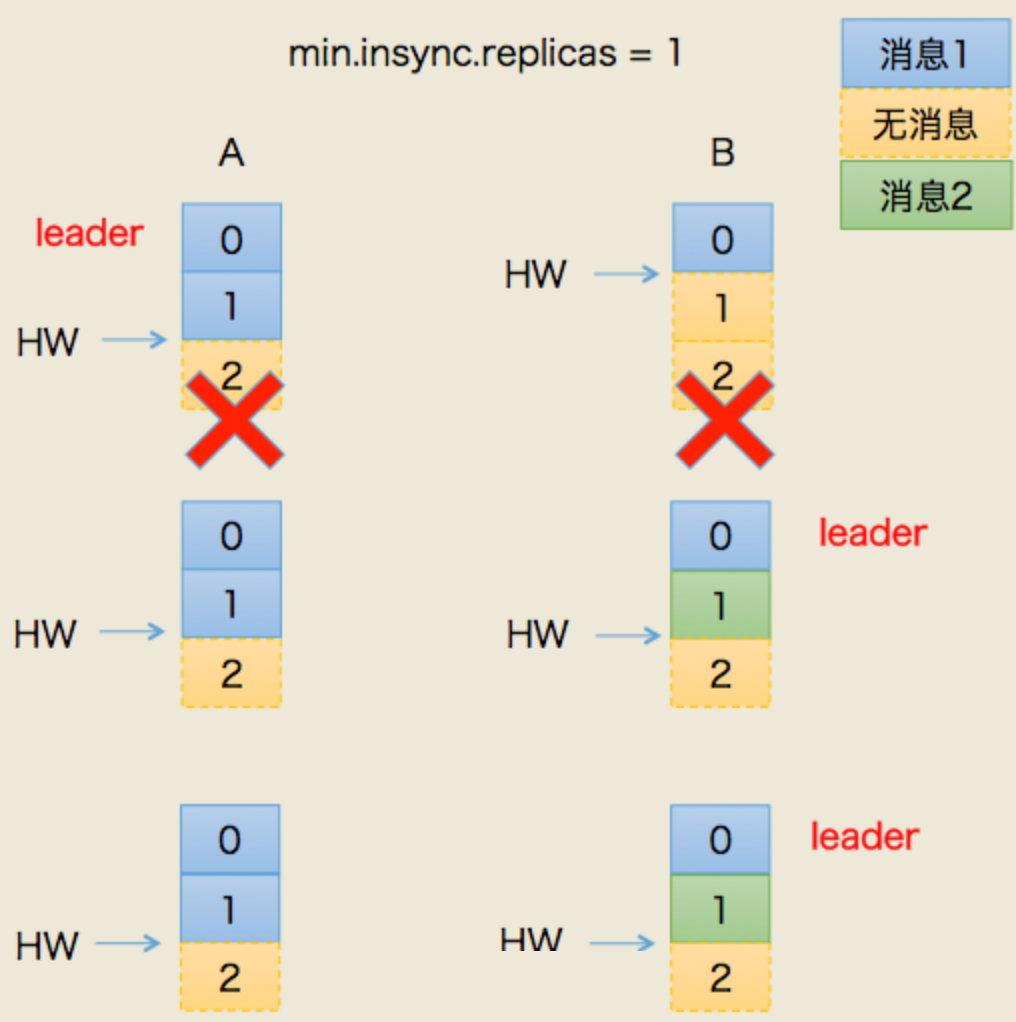

場景二：資料不一致
- 這次假設AB全掛了，比較慘
- B先恢復，但是它的hw有可能掛之前沒從A同步過來（原來A是leader）
- 我們假設，A.hw = 2 , B.hw = 1
- B恢復后，集群里只有它自己，所以被選為leader，開始接受新訊息
- B.hw上漲，變成2
- 然后，A恢復，原來A.hw = 2 ，恢復后以B的hw，也就是2為基準開始同步，
- 問題來了！B當leader后新接到的2號訊息是不會同步給A的，A一直保留著它當leader時的舊資料
- 最終結果：資料不一致了！
2）改進思路
0.11之后，kafka改進了hw做主的規則，這就是leader epoch
leader epoch給leader節點帶了一個版本號，類似于樂觀鎖的設計，
它的思想是，一旦發生機器故障，重啟之后，不再機械的將leo退回hw
而是借助epoch的版本資訊，去請求當前leader，讓它去算一算leo應該是什么
3）實作原理

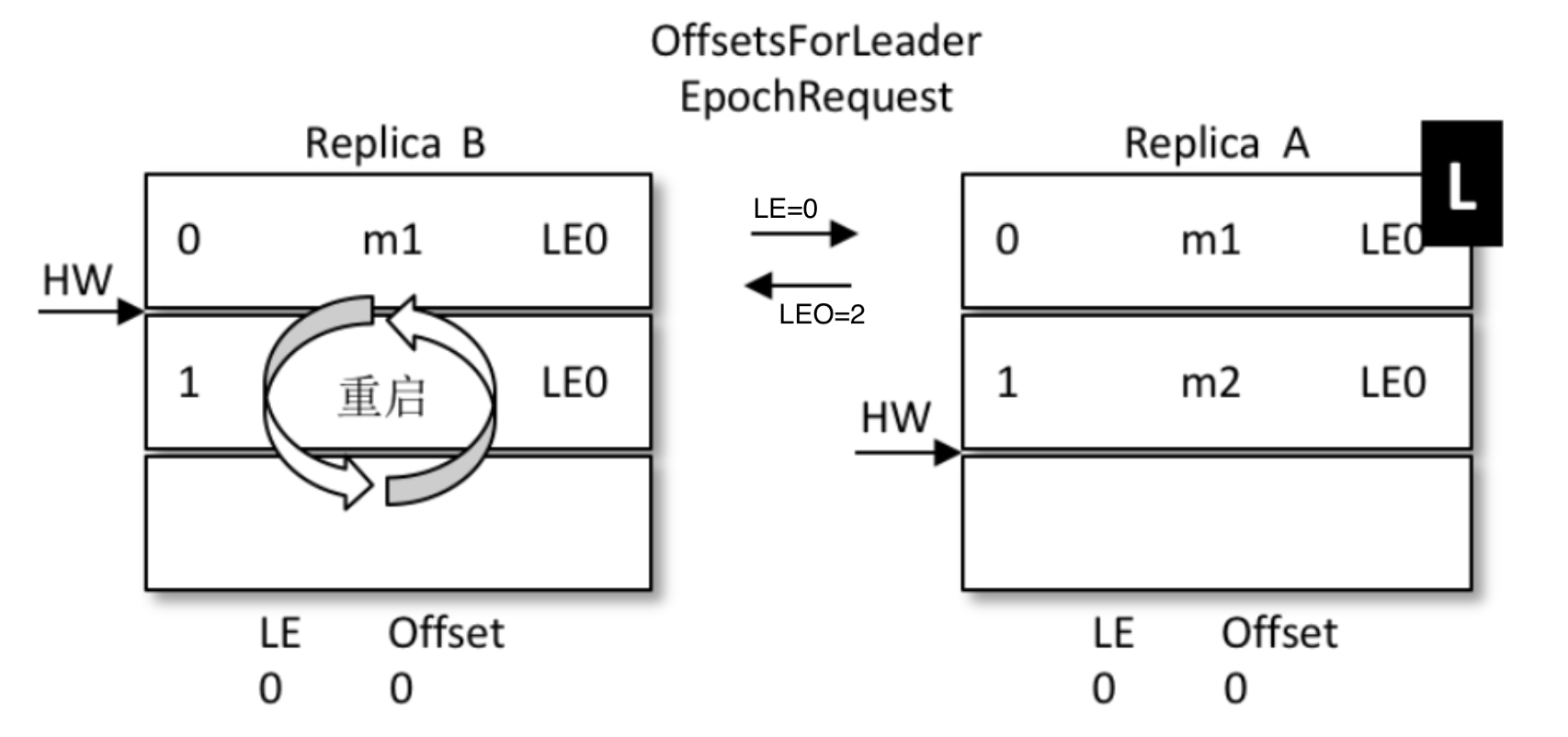

對比上面丟資料的問題：
- A為（leo=2 , hw=2），B為（leo=2 , hw=1）
- B重啟，但是B不再著急將leo打回hw，而是發起一個Epoch請求給當前leader，也就是A
- A收到LE=0后，發現和自己的LE一樣，說明B在掛掉前后，leader沒變，都是A自己
- 那么A就將自己的leo值回傳給B，也就是數字2
- B收到2后和自己的leo比對取較小值，發現也是2，那么不再退回到hw的1
- 沒有回退，也就是資訊1的位置沒有被覆寫，最大程度的保護了資料

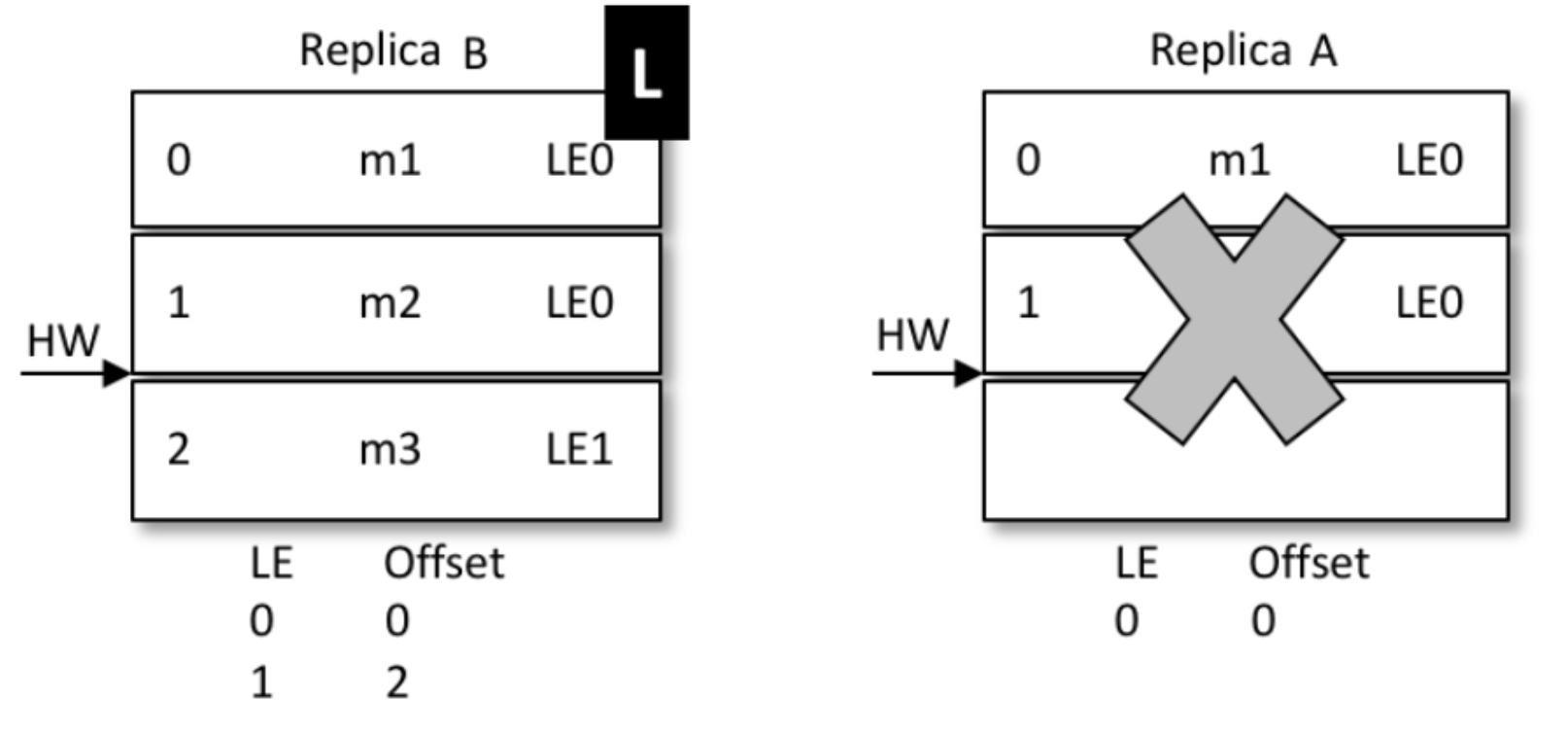

- 如果和上面一樣的場景，A掛掉，B被選為leader
-
那么A再次啟動時后，從B開始同步資料
-
因為B之前沒有回退，1號資訊得到了保留
-
同時，B的LE（epoch號碼）開始增加，從0變成1，offset記錄為B當leader時的位置，也就是2
-
A傳過來的epoch為0，B是1，不相等，那么取大于0的所有epoch里最小的
（現實中可能發生了多次重新選主，有多條epoch）
-
其實就是LE=1的那條，現實中可能有多條，并找到它對應的offset（也就是2）給A回傳去
-
最終A得到了B同步過來的資料
再來看一致性問題的解決：
-
還是上面的場景，AB同時掛掉，但是hw還沒同步，那么A.hw=2 , B.hw=1
-
B先啟動被選成了leader，新leader選舉后，epoch加了一條記錄（參考下圖，LE=1，這時候offset=1）
-
表示B從1開始往后繼續寫資料，新來了條資訊，內容為m3，寫到1號位
-
A啟動前，集群只有B自己，訊息被確認，hw上漲到2，變成下面的樣子
-

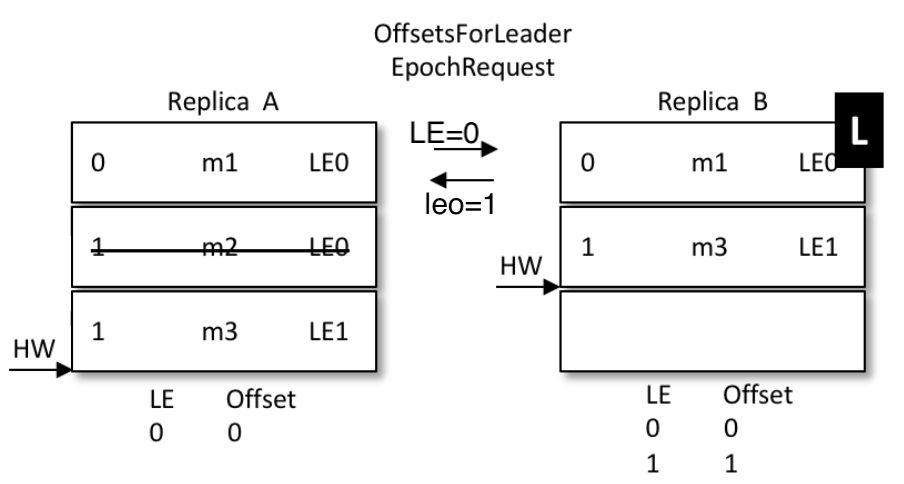

A開始恢復，啟動后向B發送epoch請求，將自己的LE=0告訴leader，也就是B
-
B發現自己的LE不同，同樣去大于0的LE里最小的那條，也就是1 , 對應的offset也是1，回傳給A
-
A從1開始同步資料，將自己本地的資料截斷、覆寫，hw上升到2
-
那么最新的寫入的m3從B給同步到了A，并覆寫了A上之前的舊資料m2
-
結果：資料保持了一致

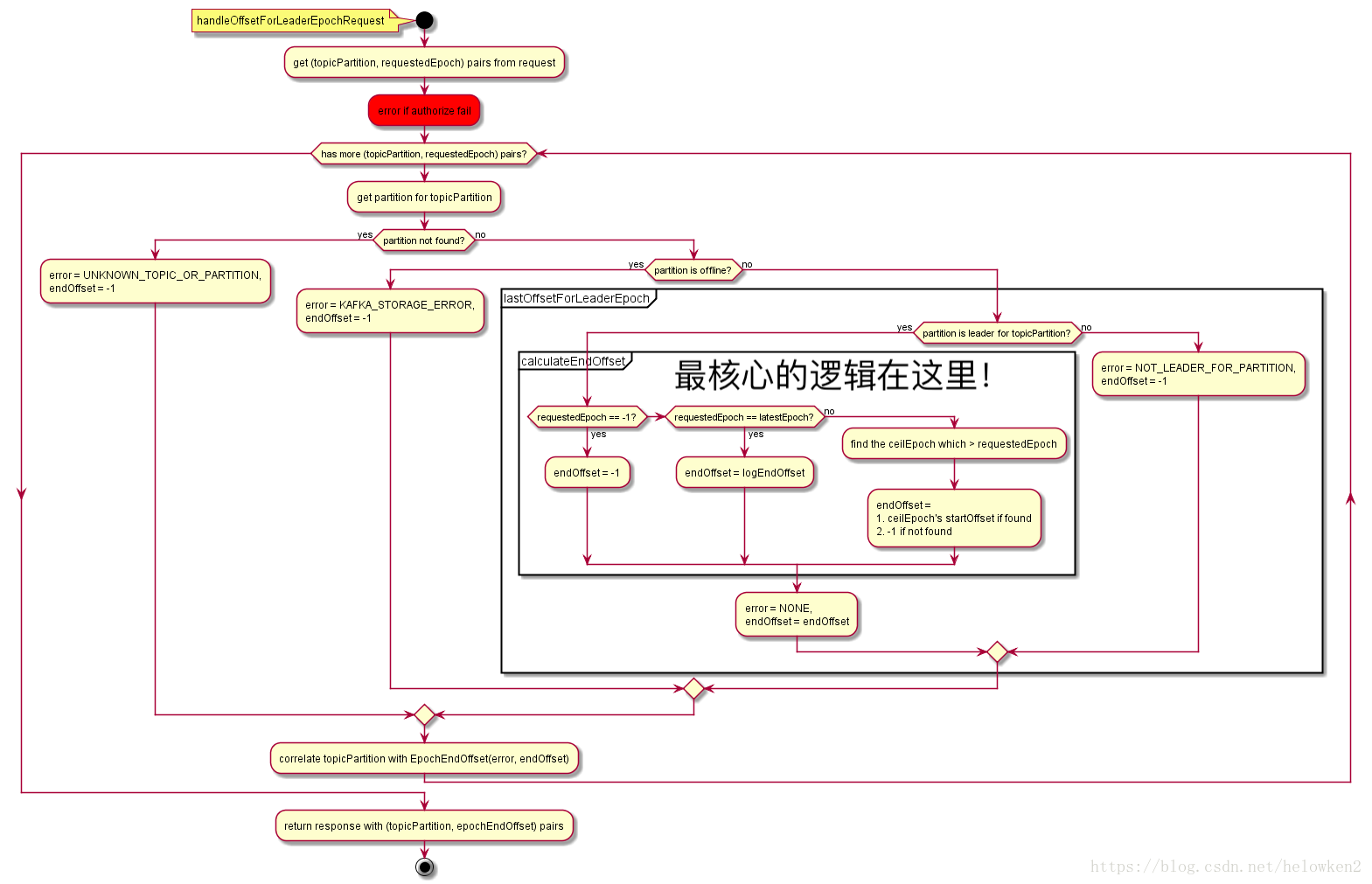

附：epochRequest的詳細流程圖
