前言
本文基于Dubbo2.6.x版本，中文注釋版原始碼已上傳github：xiaoguyu/dubbo
負載均衡，英文名稱為Load Balance，其含義就是指將負載（作業任務）進行平衡、分攤到多個操作單元上進行運行，
例如：在Dubbo中，同一個服務有多個服務提供者，每個服務提供者所在的機器性能不一致，如果流量均勻分攤，則會導致有些服務提供者負載過高，有些則輕輕松松，導致資源浪費，負載均衡就解決這個問題，
原始碼

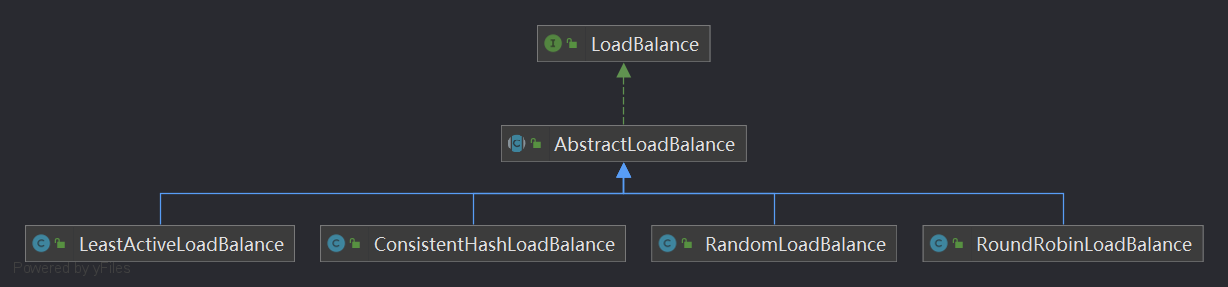

LoadBalance就是負載均衡的介面，咱們先看看類圖
Dubbo提供了4中內置的負載均衡實作：
- RandomLoadBalance：基于權重隨機演算法
- LeastActiveLoadBalance：基于最少活躍呼叫數演算法
- ConsistentHashLoadBalance：基于 hash 一致性演算法
- RoundRobinLoadBalance：基于加權輪詢演算法
那么負載均衡是在哪里被用的的呢？
AbstractClusterInvoker的select和reselect方法，不熟悉這兩個方法的，可以去看《Dubbo集群》
AbstractLoadBalance
抽象類封裝了一些公共的邏輯，在看具體實作類之前，我們先看看抽象類AbstractLoadBalance中的方法
public <T> Invoker<T> select(List<Invoker<T>> invokers, URL url, Invocation invocation) {
if (invokers == null || invokers.isEmpty())
return null;
// 如果 invokers 串列中僅有一個 Invoker，直接回傳即可，無需進行負載均衡
if (invokers.size() == 1)
return invokers.get(0);
// 呼叫 doSelect 方法進行負載均衡，該方法為抽象方法，由子類實作
return doSelect(invokers, url, invocation);
}
LoadBalance介面只有一個方法，那就是 select 方法，這是負載均衡的入口，根據 invoker 數量判斷是否需要進行負載均衡，這里的 doSelect 是個抽象方法，由子類實作，
protected int getWeight(Invoker<?> invoker, Invocation invocation) {
int weight = invoker.getUrl().getMethodParameter(invocation.getMethodName(), Constants.WEIGHT_KEY, Constants.DEFAULT_WEIGHT);
if (weight > 0) {
// 獲取服務提供者啟動時間戳
long timestamp = invoker.getUrl().getParameter(Constants.REMOTE_TIMESTAMP_KEY, 0L);
if (timestamp > 0L) {
// 計算服務提供者運行時長
int uptime = (int) (System.currentTimeMillis() - timestamp);
// 獲取服務預熱時間，默認為10分鐘
int warmup = invoker.getUrl().getParameter(Constants.WARMUP_KEY, Constants.DEFAULT_WARMUP);
// 如果服務運行時間小于預熱時間，則重新計算服務權重，即降權
if (uptime > 0 && uptime < warmup) {
// 重新計算服務權重
weight = calculateWarmupWeight(uptime, warmup, weight);
}
}
}
return weight;
}
static int calculateWarmupWeight(int uptime, int warmup, int weight) {
// 計算權重，下面代碼邏輯上形似于 (uptime / warmup) * weight，
// 隨著服務運行時間 uptime 增大，權重計算值 ww 會慢慢接近配置值 weight
int ww = (int) ((float) uptime / ((float) warmup / (float) weight));
return ww < 1 ? 1 : (ww > weight ? weight : ww);
}
getWeight 是獲取權重的方法，默認權重為100，這里有個服務預熱的操作，當服務的啟動時間小于預熱時間，權重會減少，這個權重由 calculateWarmupWeight 方法計算，
預熱的目的是讓服務啟動后“低功率”運行一段時間，使其效率慢慢提升至最佳狀態，
以上就是抽象類的全部方法，下面我們看實作類的，
RandomLoadBalance
RandomLoadBalance 是加權隨機演算法的具體實作，是Dubbo默認的負載均衡策略，
假設我們有一組服務器 servers = [A, B, C]，他們對應的權重為 weights = [5, 3, 2]，權重總和為10，
我們取一個大于等于0，小于10的亂數，計算亂數落在哪個區間，例如4在A區間，7在B區間，
權重越大，落在該區間的概率就越大，這就是加權隨機演算法，
下面看具體代碼實作
public class RandomLoadBalance extends AbstractLoadBalance {
public static final String NAME = "random";
private final Random random = new Random();
@Override
protected <T> Invoker<T> doSelect(List<Invoker<T>> invokers, URL url, Invocation invocation) {
int length = invokers.size(); // Number of invokers
int totalWeight = 0; // The sum of weights
boolean sameWeight = true; // Every invoker has the same weight?
// 下面這個回圈有兩個作用，第一是計算總權重 totalWeight，
// 第二是檢測每個服務提供者的權重是否相同
for (int i = 0; i < length; i++) {
int weight = getWeight(invokers.get(i), invocation);
totalWeight += weight; // Sum
// 檢測當前服務提供者的權重與上一個服務提供者的權重是否相同，
// 不相同的話，則將 sameWeight 置為 false，
if (sameWeight && i > 0
&& weight != getWeight(invokers.get(i - 1), invocation)) {
sameWeight = false;
}
}
if (totalWeight > 0 && !sameWeight) {
// 隨機獲取一個 [0, totalWeight) 區間內的數字
int offset = random.nextInt(totalWeight);
// Return a invoker based on the random value.
// 回圈讓 offset 數減去服務提供者權重值，當 offset 小于0時，回傳相應的 Invoker，
// 舉例說明一下，我們有 servers = [A, B, C]，weights = [5, 3, 2]，offset = 7，
// 第一次回圈，offset - 5 = 2 > 0，即 offset > 5，
// 表明其不會落在服務器 A 對應的區間上，
// 第二次回圈，offset - 3 = -1 < 0，即 5 < offset < 8，
// 表明其會落在服務器 B 對應的區間上
for (int i = 0; i < length; i++) {
// 讓隨機值 offset 減去權重值
offset -= getWeight(invokers.get(i), invocation);
if (offset < 0) {
// 回傳相應的 Invoker
return invokers.get(i);
}
}
}
// 如果所有服務提供者權重值相同，此時直接隨機回傳一個即可
return invokers.get(random.nextInt(length));
}
}
如果權重一致，就隨機選擇一個，如果權重不同，則根據權重分配，
LeastActiveLoadBalance
最小活躍數負載均衡，這個活躍數表示執行中的請求數量，每個服務提供者對應一個活躍數 active，初始情況下，所有服務提供者活躍數均為0，每收到一個請求，活躍數加1，完成請求后則將活躍數減1，
在流量均勻的情況下，活躍數越低的服務提供者，其性能越好，
protected <T> Invoker<T> doSelect(List<Invoker<T>> invokers, URL url, Invocation invocation) {
int length = invokers.size(); // Number of invokers
// 最小的活躍數
int leastActive = -1; // The least active value of all invokers
// 具有相同“最小活躍數”的服務者提供者（以下用 Invoker 代稱）數量
int leastCount = 0; // The number of invokers having the same least active value (leastActive)
// leastIndexs 用于記錄具有相同“最小活躍數”的 Invoker 在 invokers 串列中的下標資訊
int[] leastIndexs = new int[length]; // The index of invokers having the same least active value (leastActive)
int totalWeight = 0; // The sum of with warmup weights
// 第一個最小活躍數的 Invoker 權重值，用于與其他具有相同最小活躍數的 Invoker 的權重進行對比，
// 以檢測是否“所有具有相同最小活躍數的 Invoker 的權重”均相等
int firstWeight = 0; // Initial value, used for comparision
boolean sameWeight = true; // Every invoker has the same weight value?
// 遍歷 invokers 串列
for (int i = 0; i < length; i++) {
Invoker<T> invoker = invokers.get(i);
// 獲取 Invoker 對應的活躍數
int active = RpcStatus.getStatus(invoker.getUrl(), invocation.getMethodName()).getActive(); // Active number
// 獲取權重
int afterWarmup = getWeight(invoker, invocation); // Weight
// 發現更小的活躍數，重新開始
if (leastActive == -1 || active < leastActive) { // Restart, when find a invoker having smaller least active value.
// 使用當前活躍數 active 更新最小活躍數 leastActive
leastActive = active; // Record the current least active value
// 更新 leastCount 為 1
leastCount = 1; // Reset leastCount, count again based on current leastCount
// 記錄當前下標值到 leastIndexs 中
leastIndexs[0] = i; // Reset
totalWeight = afterWarmup; // Reset
firstWeight = afterWarmup; // Record the weight the first invoker
sameWeight = true; // Reset, every invoker has the same weight value?
// 當前 Invoker 的活躍數 active 與最小活躍數 leastActive 相同
} else if (active == leastActive) { // If current invoker's active value equals with leaseActive, then accumulating.
// 在 leastIndexs 中記錄下當前 Invoker 在 invokers 集合中的下標
leastIndexs[leastCount++] = i; // Record index number of this invoker
// 累加權重
totalWeight += afterWarmup; // Add this invoker's weight to totalWeight.
// If every invoker has the same weight?
// 檢測當前 Invoker 的權重與 firstWeight 是否相等，
// 不相等則將 sameWeight 置為 false
if (sameWeight && i > 0
&& afterWarmup != firstWeight) {
sameWeight = false;
}
}
}
// assert(leastCount > 0)
// 當只有一個 Invoker 具有最小活躍數，此時直接回傳該 Invoker 即可
if (leastCount == 1) {
// If we got exactly one invoker having the least active value, return this invoker directly.
return invokers.get(leastIndexs[0]);
}
// 有多個 Invoker 具有相同的最小活躍數，但它們之間的權重不同
if (!sameWeight && totalWeight > 0) {
// If (not every invoker has the same weight & at least one invoker's weight>0), select randomly based on totalWeight.
// 隨機生成一個 [0, totalWeight) 之間的數字
int offsetWeight = random.nextInt(totalWeight) + 1;
// Return a invoker based on the random value.
// 回圈讓亂數減去具有最小活躍數的 Invoker 的權重值，
// 當 offset 小于等于0時，回傳相應的 Invoker
for (int i = 0; i < leastCount; i++) {
int leastIndex = leastIndexs[i];
// 獲取權重值，并讓亂數減去權重值
offsetWeight -= getWeight(invokers.get(leastIndex), invocation);
if (offsetWeight <= 0)
return invokers.get(leastIndex);
}
}
// If all invokers have the same weight value or totalWeight=0, return evenly.
// 如果權重相同或權重為0時，隨機回傳一個 Invoker
return invokers.get(leastIndexs[random.nextInt(leastCount)]);
}
代碼比較多，不過都有注釋，耐心看即可，這里大體做了幾件事：
- 遍歷 invokers 集合，找出活躍數最小的 invoker
- 如果只有一個 invoker 有最小活躍數，則回傳
- 如果有多個 invoker 有相同的最小活躍數，則這些 invoker 進行加權隨機演算法處理（也就是對這幾個最小活躍數 invoker 進行 RandomLoadBalance 的邏輯）
這里有個點想擴展說下，就是獲取活躍數的方法
RpcStatus.getStatus(invoker.getUrl(), invocation.getMethodName()).getActive();
RpcStatus記錄著當前呼叫次數、總數、失敗數、呼叫間隔等狀態資訊，
這些資訊，在服務消費者端由ActiveLimitFilter記錄，在服務提供者端由ExecuteLimitFilter記錄，也就是，想要拿到正確的活躍數，需要ActiveLimitFilter生效才行，
@Activate(group = Constants.CONSUMER, value = https://www.cnblogs.com/konghuanxi/p/Constants.ACTIVES_KEY)
public class ActiveLimitFilter implements Filter
ActiveLimitFilter生效需要滿足兩個條件，消費者端以及URL中攜帶actives引數，actives可在消費者端或生產者端配置，含義為：每服務消費者每服務每方法最大并發呼叫數
<dubbo:service interface="com.alibaba.dubbo.demo.DemoService" ref="demoService" registry="remoteRegistry" actives="5" />
<dubbo:reference id="demoService" interface="com.alibaba.dubbo.demo.DemoService" loadbalance="leastactive" actives="5" />
當然，也能給消費者介面指定過濾器的方法來啟用ActiveLimitFilter
<dubbo:reference id="demoService" interface="com.alibaba.dubbo.demo.DemoService" filter="activelimit" />
RoundRobinLoadBalance
RoundRobinLoadBalance是加權輪詢負載均衡的實作，加權輪詢的原理步驟如下：
假設服務 [A, B, C] 的權重為 [5, 1, 1] ，即總權重為 7， 當前權重currentWeight初始為[0, 0, 0]
-
當前權重加上每個服務各自的權重，跳轉步驟2
此時currentWeight為 [0+5, 0+1, 0+1] = [5, 1, 1]
-
回傳currentWeight中最高的服務，跳轉步驟3
currentWeight為 [5, 1, 1] ，回傳服務A
-
將第2步中的那個最高權重在currentWeight對應的值減去總權重，跳轉步驟4
currentWeight為 [5 - 7, 1, 1] = [-2, 1, 1]
-
重復步驟1

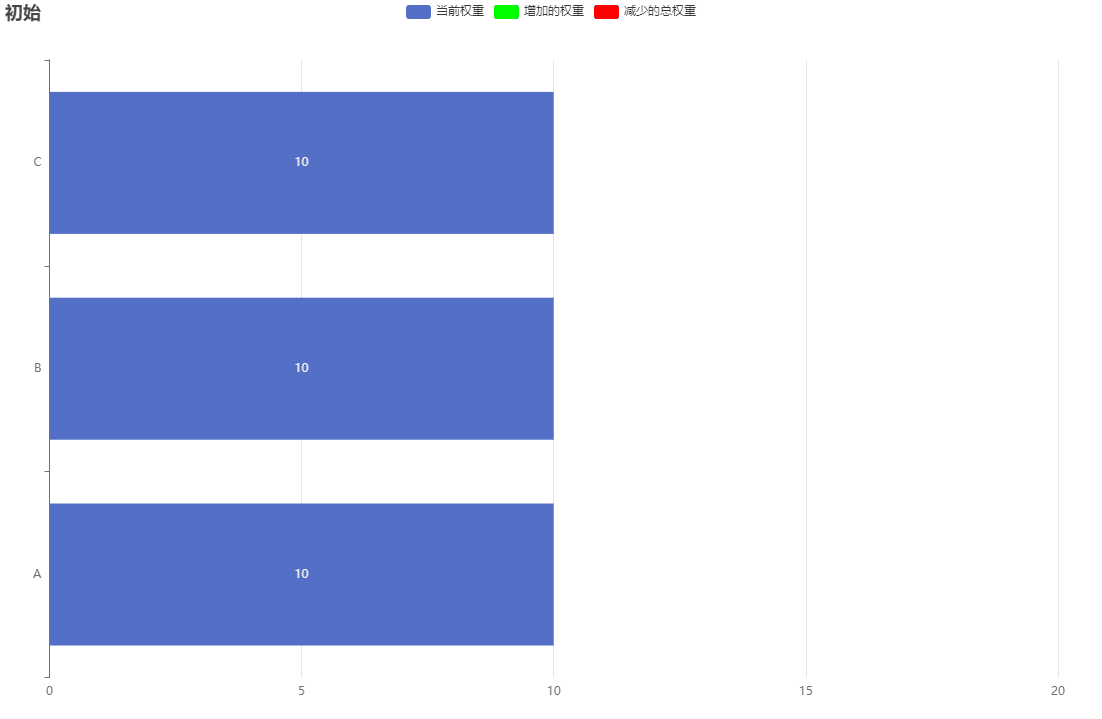

下面的GIF圖為了好表示柱狀圖，所以我將currentWeight初始權重變為10
經過一定回圈次數，最終currentWeight又會回歸初始值，而這個回圈次數計算如下：
次數 = 服務A的權重 + 服務B的權重 + …
每個服務的呼叫次數也等于它的權重
看完原理，我們繼續看原始碼
protected <T> Invoker<T> doSelect(List<Invoker<T>> invokers, URL url, Invocation invocation) {
// key = 全限定類名 + "." + 方法名，比如 com.xxx.DemoService.sayHello
String key = invokers.get(0).getUrl().getServiceKey() + "." + invocation.getMethodName();
// 獲取 url 到 WeightedRoundRobin 映射表，如果為空，則創建一個新的
ConcurrentMap<String, WeightedRoundRobin> map = methodWeightMap.get(key);
if (map == null) {
methodWeightMap.putIfAbsent(key, new ConcurrentHashMap<String, WeightedRoundRobin>());
map = methodWeightMap.get(key);
}
// 權重總和
int totalWeight = 0;
// 最大權重
long maxCurrent = Long.MIN_VALUE;
long now = System.currentTimeMillis();
Invoker<T> selectedInvoker = null;
WeightedRoundRobin selectedWRR = null;
// 下面這個回圈主要做了這樣幾件事情：
// 1. 遍歷 Invoker 串列，檢測當前 Invoker 是否有
// 相應的 WeightedRoundRobin，沒有則創建
// 2. 檢測 Invoker 權重是否發生了變化，若變化了，
// 則更新 WeightedRoundRobin 的 weight 欄位
// 3. 讓 current 欄位加上自身權重，等價于 current += weight
// 4. 設定 lastUpdate 欄位，即 lastUpdate = now
// 5. 尋找具有最大 current 的 Invoker，以及 Invoker 對應的 WeightedRoundRobin，
// 暫存起來，留作后用
// 6. 計算權重總和
for (Invoker<T> invoker : invokers) {
String identifyString = invoker.getUrl().toIdentityString();
WeightedRoundRobin weightedRoundRobin = map.get(identifyString);
int weight = getWeight(invoker, invocation);
if (weight < 0) {
weight = 0;
}
// 檢測當前 Invoker 是否有對應的 WeightedRoundRobin，沒有則創建
if (weightedRoundRobin == null) {
weightedRoundRobin = new WeightedRoundRobin();
// 設定 Invoker 權重
weightedRoundRobin.setWeight(weight);
// 存盤 url 唯一標識 identifyString 到 weightedRoundRobin 的映射關系
map.putIfAbsent(identifyString, weightedRoundRobin);
weightedRoundRobin = map.get(identifyString);
}
// Invoker 權重不等于 WeightedRoundRobin 中保存的權重，說明權重變化了，此時進行更新
if (weight != weightedRoundRobin.getWeight()) {
//weight changed
weightedRoundRobin.setWeight(weight);
}
// 讓 current 加上自身權重，等價于 current += weight
long cur = weightedRoundRobin.increaseCurrent();
// 設定 lastUpdate，表示近期更新過
weightedRoundRobin.setLastUpdate(now);
if (cur > maxCurrent) {
maxCurrent = cur;
// 將具有最大 current 權重的 Invoker 賦值給 selectedInvoker
selectedInvoker = invoker;
// 將 Invoker 對應的 weightedRoundRobin 賦值給 selectedWRR，留作后用
selectedWRR = weightedRoundRobin;
}
// 計算權重總和
totalWeight += weight;
}
// 對 <identifyString, WeightedRoundRobin> 進行檢查，過濾掉長時間未被更新的節點，
// 該節點可能掛了，invokers 中不包含該節點，所以該節點的 lastUpdate 長時間無法被更新，
// 若未更新時長超過閾值后，就會被移除掉，默認閾值為60秒，
if (!updateLock.get() && invokers.size() != map.size()) {
if (updateLock.compareAndSet(false, true)) {
try {
// copy -> modify -> update reference
ConcurrentMap<String, WeightedRoundRobin> newMap = new ConcurrentHashMap<String, WeightedRoundRobin>();
// 拷貝
newMap.putAll(map);
// 遍歷修改，即移除過期記錄
Iterator<Entry<String, WeightedRoundRobin>> it = newMap.entrySet().iterator();
while (it.hasNext()) {
Entry<String, WeightedRoundRobin> item = it.next();
if (now - item.getValue().getLastUpdate() > RECYCLE_PERIOD) {
it.remove();
}
}
// 更新參考
methodWeightMap.put(key, newMap);
} finally {
updateLock.set(false);
}
}
}
if (selectedInvoker != null) {
// 讓 current 減去權重總和，等價于 current -= totalWeight
selectedWRR.sel(totalWeight);
// 回傳具有最大 current 的 Invoker
return selectedInvoker;
}
// should not happen here
return invokers.get(0);
}
注釋寫的很詳細了，和原理步驟差不多，原始碼中多個對長時間未更新 invoker 的處理，
ConsistentHashLoadBalance
一致性Hash演算法，

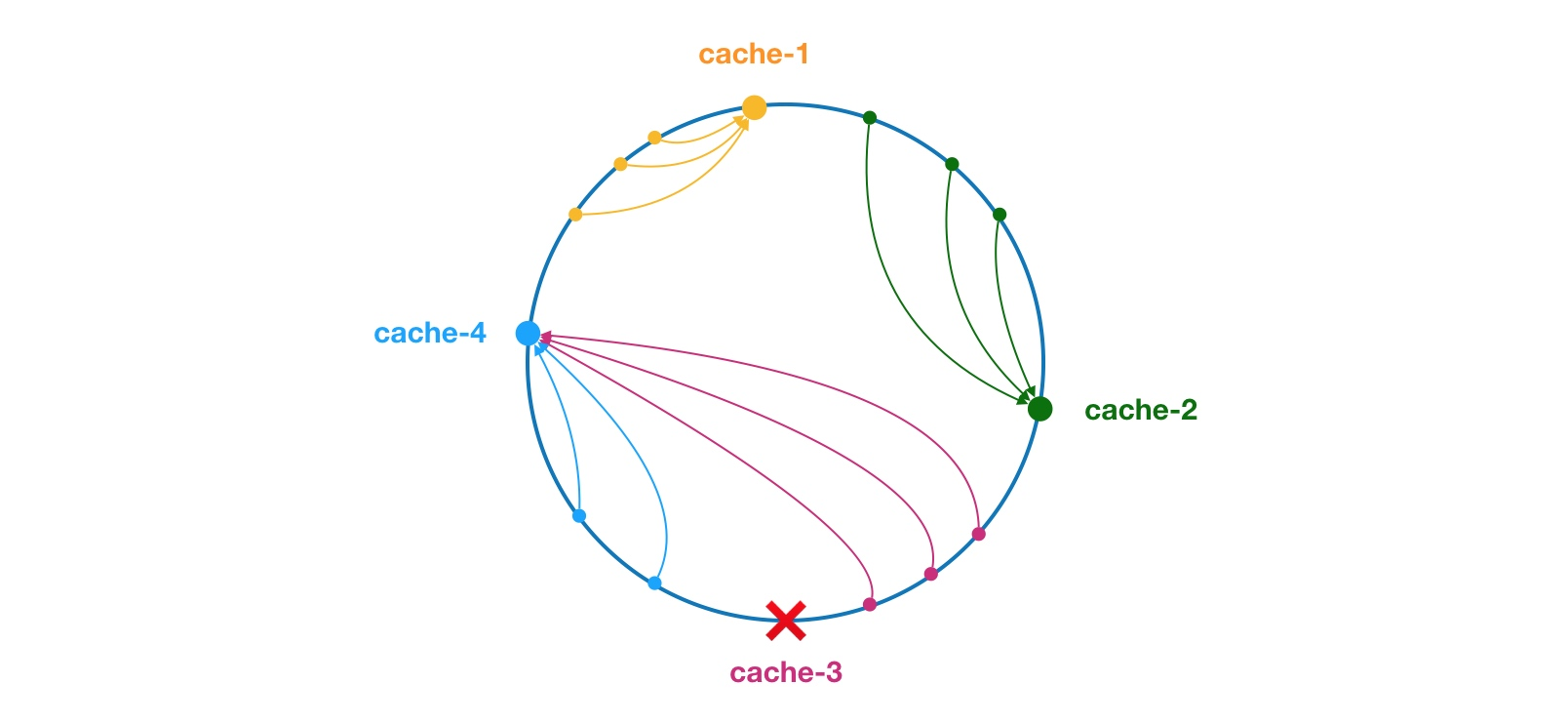

其原理簡單講，就是假定有一個圓環，每個服務根據其 hash 值，在圓環上有個位置（如圖的cache-1、cache-2等），當有請求過來的，同樣根據請求的 hash 值確定請求的位置，并根據請求的位置去獲取最近的下一個服務的位置，如下圖：
當請求落在 cache-2 和 cache-3 之間時，下一個最近的是 cache-3，如果 cache-3 服務不可用，那么最近的下個服務就是 cache-4

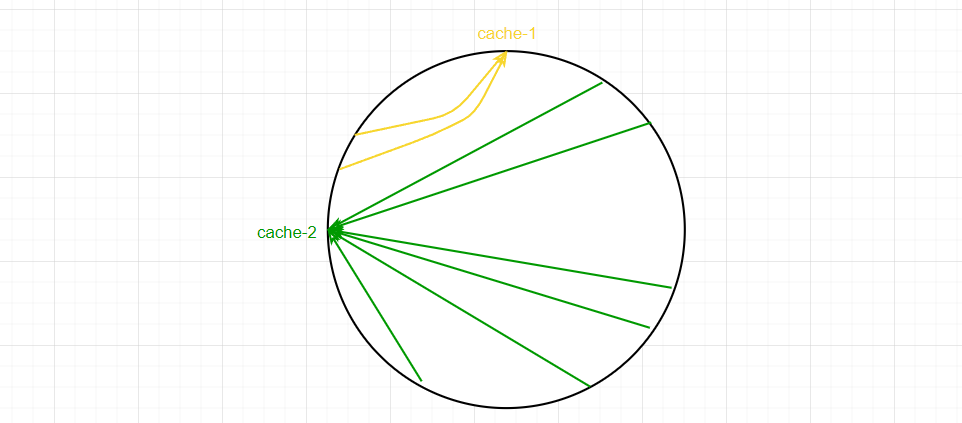

這時，又引入了一個資源傾斜的問題，那就是大量請求集中在同一個服務中，由于服務在圓環上分布不均，導致大部分請求都落在cache-2中，如下圖：

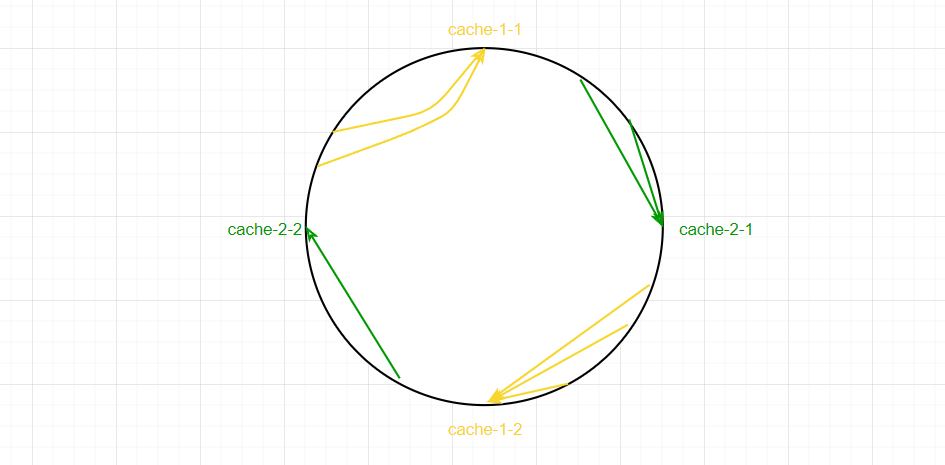

那么該如何處理資源傾斜的問題？引入虛擬節點，就是一個服務有多個多個位置，這樣就能使請求更均勻，如下圖：
以上就是一致性hash演算法的原理，下面講講Dubbo的原始碼
public class ConsistentHashLoadBalance extends AbstractLoadBalance {
private final ConcurrentMap<String, ConsistentHashSelector<?>> selectors = new ConcurrentHashMap<String, ConsistentHashSelector<?>>();
@Override
protected <T> Invoker<T> doSelect(List<Invoker<T>> invokers, URL url, Invocation invocation) {
String methodName = RpcUtils.getMethodName(invocation);
String key = invokers.get(0).getUrl().getServiceKey() + "." + methodName;
// 獲取 invokers 原始的 hashcode
int identityHashCode = System.identityHashCode(invokers);
ConsistentHashSelector<T> selector = (ConsistentHashSelector<T>) selectors.get(key);
// 如果 invokers 是一個新的 List 物件，意味著服務提供者數量發生了變化，可能新增也可能減少了，
// 此時 selector.identityHashCode != identityHashCode 條件成立
if (selector == null || selector.identityHashCode != identityHashCode) {
// 創建新的 ConsistentHashSelector
selectors.put(key, new ConsistentHashSelector<T>(invokers, methodName, identityHashCode));
selector = (ConsistentHashSelector<T>) selectors.get(key);
}
// 呼叫 ConsistentHashSelector 的 select 方法選擇 Invoker
return selector.select(invocation);
}
private static final class ConsistentHashSelector<T> {...}
}
doSelect 方法先從快取獲取 selector ，如果快取沒有，則創建并放入快取，然后呼叫 selector.select 方法獲取 invoker ，所以一致性 hash 的實作，在ConsistentHashSelector中，我們先看其構造方法
ConsistentHashSelector(List<Invoker<T>> invokers, String methodName, int identityHashCode) {
// 可以認為virtualInvokers組成了hash環
this.virtualInvokers = new TreeMap<Long, Invoker<T>>();
this.identityHashCode = identityHashCode;
URL url = invokers.get(0).getUrl();
// 獲取虛擬節點數，默認為160
this.replicaNumber = url.getMethodParameter(methodName, "hash.nodes", 160);
// 獲取參與 hash 計算的引數下標值，默認對第一個引數進行 hash 運算
String[] index = Constants.COMMA_SPLIT_PATTERN.split(url.getMethodParameter(methodName, "hash.arguments", "0"));
argumentIndex = new int[index.length];
for (int i = 0; i < index.length; i++) {
argumentIndex[i] = Integer.parseInt(index[i]);
}
for (Invoker<T> invoker : invokers) {
String address = invoker.getUrl().getAddress();
for (int i = 0; i < replicaNumber / 4; i++) {
// 對 address + i 進行 md5 運算，得到一個長度為16的位元組陣列
byte[] digest = md5(address + i);
// 對 digest 部分位元組進行4次 hash 運算，得到四個不同的 long 型正整數
for (int h = 0; h < 4; h++) {
// h = 0 時，取 digest 中下標為 0 ~ 3 的4個位元組進行位運算
// h = 1 時，取 digest 中下標為 4 ~ 7 的4個位元組進行位運算
// h = 2, h = 3 時程序同上
long m = hash(digest, h);
// 將 hash 到 invoker 的映射關系存盤到 virtualInvokers 中，
// virtualInvokers 需要提供高效的查詢操作，因此選用 TreeMap 作為存盤結構
virtualInvokers.put(m, invoker);
}
}
}
}
ConsistentHashSelector的構造方法，主要是計算 invokers 的每一個 invoker 的hash，并將其放入 virtualInvokers 中，從這里可以看到，Dubbo默認的虛擬節點為160個，對比一致性 hash 演算法中，virtualInvokers 就是 hash 環，invoker 就是節點，
我們繼續看如何從 hash 環中找到最近的節點
public Invoker<T> select(Invocation invocation) {
// 將引數轉為 key
String key = toKey(invocation.getArguments());
// 對引數 key 進行 md5 運算
byte[] digest = md5(key);
// 取 digest 陣列的前四個位元組進行 hash 運算，再將 hash 值傳給 selectForKey 方法，
// 尋找合適的 Invoker
return selectForKey(hash(digest, 0));
}
private Invoker<T> selectForKey(long hash) {
// 到 TreeMap 中查找第一個節點值大于或等于當前 hash 的 Invoker
Map.Entry<Long, Invoker<T>> entry = virtualInvokers.tailMap(hash, true).firstEntry();
// 如果 hash 大于 Invoker 在圓環上最大的位置，此時 entry = null，
// 需要將 TreeMap 的頭節點賦值給 entry
if (entry == null) {
entry = virtualInvokers.firstEntry();
}
return entry.getValue();
}
選擇的程序也很簡單，依賴的是 TreeMap 的 tailMap 方法，
總結
本文介紹了Dubbo內置的4中負載均衡實作，至此，Dubbo的集群容錯的四個部分，也就是服務目錄 Directory、服務路由 Router、集群 Cluster 和負載均衡 LoadBalance 都已全部講完，
參考資料
Dubbo開發指南
轉載請註明出處，本文鏈接：https://www.uj5u.com/houduan/501976.html
標籤：Java
上一篇：RocketMQ保姆級教程
