摘要：本篇文章講解影像灰度化處理的知識，結合OpenCV呼叫cv2.cvtColor()函式實作影像灰度操作，使用像素處理方法對影像進行灰度化處理，
本文分享自華為云社區《[Python影像處理] 十四.基于OpenCV和像素處理的影像灰度化處理》，作者： eastmount ，
本篇文章講解影像灰度化處理的知識，結合OpenCV呼叫cv2.cvtColor()函式實作影像灰度操作，使用像素處理方法對影像進行灰度化處理，基礎性知識希望對您有所幫助，
- 1.影像灰度化原理
- 2.基于OpenCV的影像灰度化處理
- 3.基于像素操作的影像灰度化處理
一.影像灰度化原理
像灰度化是將一幅彩色影像轉換為灰度化影像的程序，彩色影像通常包括R、G、B三個分量，分別顯示出紅綠藍等各種顏色，灰度化就是使彩色影像的R、G、B三個分量相等的程序，灰度影像中每個像素僅具有一種樣本顏色，其灰度是位于黑色與白色之間的多級色彩深度，灰度值大的像素點比較亮，反之比較暗，像素值最大為255（表示白色），像素值最小為0（表示黑色），

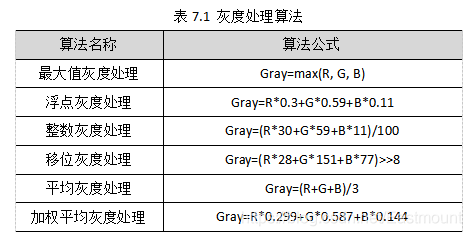

假設某點的顏色由RGB(R,G,B)組成，常見灰度處理演算法如表7.1所示：
表7.1中Gray表示灰度處理之后的顏色，然后將原始RGB(R,G,B)顏色均勻地替換成新顏色RGB(Gray,Gray,Gray)，從而將彩色圖片轉化為灰度影像，
一種常見的方法是將RGB三個分量求和再取平均值，但更為準確的方法是設定不同的權重，將RGB分量按不同的比例進行灰度劃分，比如人類的眼睛感官藍色的敏感度最低，敏感最高的是綠色，因此將RGB按照0.299、0.587、0.144比例加權平均能得到較合理的灰度影像，如公式7.1所示，
二.基于OpenCV的影像灰度化處理
在日常生活中，我們看到的大多數彩色影像都是RGB型別，但是在影像處理程序中，常常需要用到灰度影像、二值影像、HSV、HSI等顏色，OpenCV提供了cvtColor()函式實作這些功能，其函式原型如下所示：
dst = cv2.cvtColor(src, code[, dst[, dstCn]])
- src表示輸入影像，需要進行顏色空間變換的原影像
- dst表示輸出影像，其大小和深度與src一致
- code表示轉換的代碼或標識
- dstCn表示目標影像通道數，其值為0時，則有src和code決定
該函式的作用是將一個影像從一個顏色空間轉換到另一個顏色空間，其中，RGB是指Red、Green和Blue，一副影像由這三個通道（channel）構成；Gray表示只有灰度值一個通道；HSV包含Hue（色調）、Saturation（飽和度）和Value（亮度）三個通道，在OpenCV中，常見的顏色空間轉換標識包括CV_BGR2BGRA、CV_RGB2GRAY、CV_GRAY2RGB、CV_BGR2HSV、CV_BGR2XYZ、CV_BGR2HLS等，
下面是呼叫cvtColor()函式將影像進行灰度化處理的代碼，
#encoding:utf-8 import cv2 import numpy as np #讀取原始圖片 src = cv2.imread('miao.png') #影像灰度化處理 grayImage = cv2.cvtColor(src,cv2.COLOR_BGR2GRAY) #顯示影像 cv2.imshow("src", src) cv2.imshow("result", grayImage) #等待顯示 cv2.waitKey(0) cv2.destroyAllWindows()

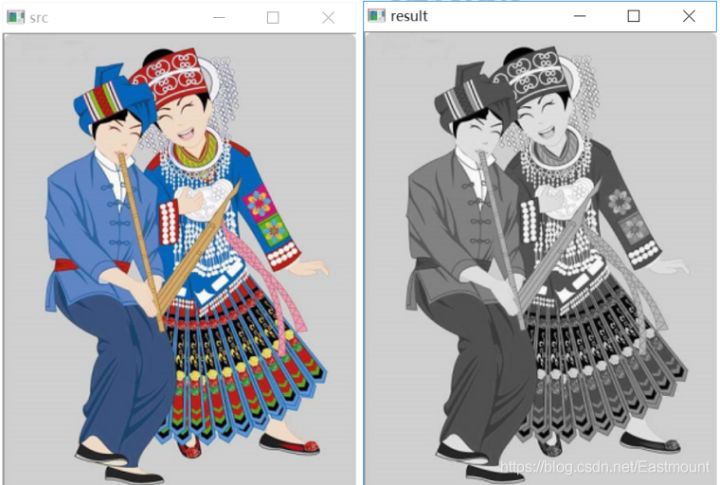

輸出結果如下圖所示，左邊是彩色的苗族服飾原圖，右邊是將彩色影像進行灰度化處理之后的灰度圖，其中，灰度圖將一個像素點的三個顏色變數設定為相當，R=G=B，此時該值稱為灰度值，

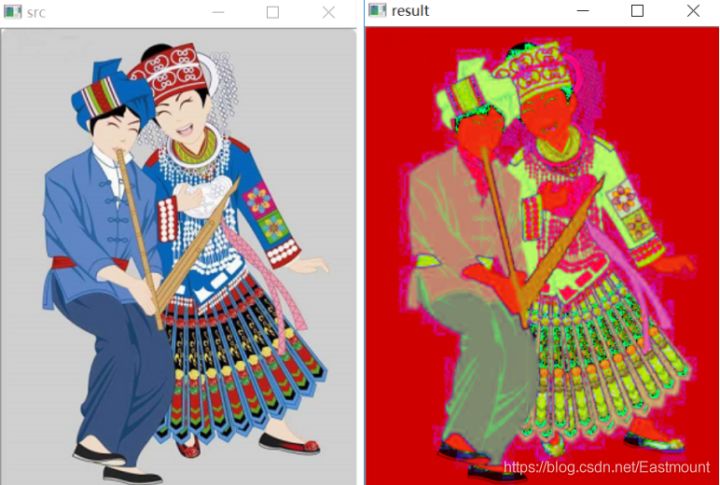

同樣，可以呼叫 grayImage = cv2.cvtColor(src, cv2.COLOR_BGR2HSV) 核心代碼將彩色影像轉換為HSV顏色空間，如下圖所示，
下面Image_Processing_07_02.py代碼對比了九種常見的顏色空間，包括BGR、RGB、GRAY、HSV、YCrCb、HLS、XYZ、LAB和YUV，并回圈顯示處理后的影像，
#encoding:utf-8 import cv2 import numpy as np import matplotlib.pyplot as plt #讀取原始影像 img_BGR = cv2.imread('miao.png') #BGR轉換為RGB img_RGB = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2RGB) #灰度化處理 img_GRAY = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2GRAY) #BGR轉HSV img_HSV = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2HSV) #BGR轉YCrCb img_YCrCb = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2YCrCb) #BGR轉HLS img_HLS = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2HLS) #BGR轉XYZ img_XYZ = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2XYZ) #BGR轉LAB img_LAB = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2LAB) #BGR轉YUV img_YUV = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2YUV) #呼叫matplotlib顯示處理結果 titles = ['BGR', 'RGB', 'GRAY', 'HSV', 'YCrCb', 'HLS', 'XYZ', 'LAB', 'YUV'] images = [img_BGR, img_RGB, img_GRAY, img_HSV, img_YCrCb, img_HLS, img_XYZ, img_LAB, img_YUV] for i in xrange(9): plt.subplot(3, 3, i+1), plt.imshow(images[i], 'gray') plt.title(titles[i]) plt.xticks([]),plt.yticks([]) plt.show()

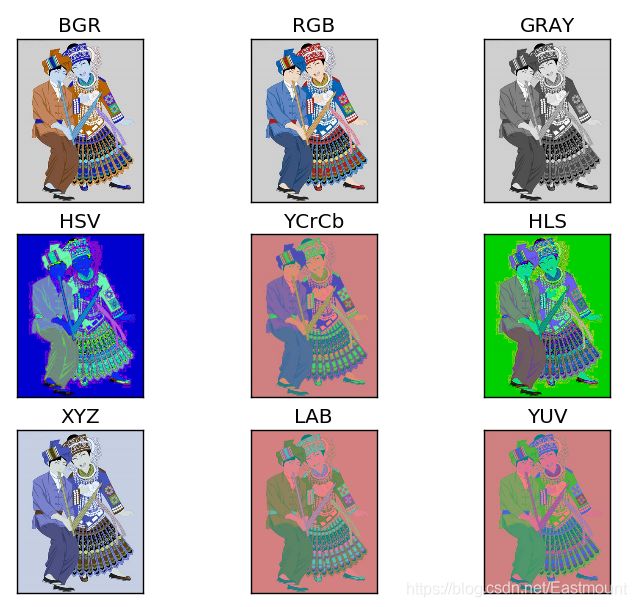

其運行結果如圖所示：
三.基于像素操作的影像灰度化處理
前面講述了呼叫OpenCV中cvtColor()函式實作影像灰度化的處理，接下來講解基于像素操作的影像灰度化處理方法，主要是最大值灰度處理、平均灰度處理和加權平均灰度處理方法，
1.最大值灰度處理方法
該方法的灰度值等于彩色影像R、G、B三個分量中的最大值，公式如下：
其方法灰度化處理后的灰度圖亮度很高，實作代碼如下，
#encoding:utf-8 import cv2 import numpy as np import matplotlib.pyplot as plt #讀取原始影像 img = cv2.imread('miao.png') #獲取影像高度和寬度 height = img.shape[0] width = img.shape[1] #創建一幅影像 grayimg = np.zeros((height, width, 3), np.uint8) #影像最大值灰度處理 for i in range(height): for j in range(width): #獲取影像R G B最大值 gray = max(img[i,j][0], img[i,j][1], img[i,j][2]) #灰度影像素賦值 gray=max(R,G,B) grayimg[i,j] = np.uint8(gray) #顯示影像 cv2.imshow("src", img) cv2.imshow("gray", grayimg) #等待顯示 cv2.waitKey(0) cv2.destroyAllWindows()

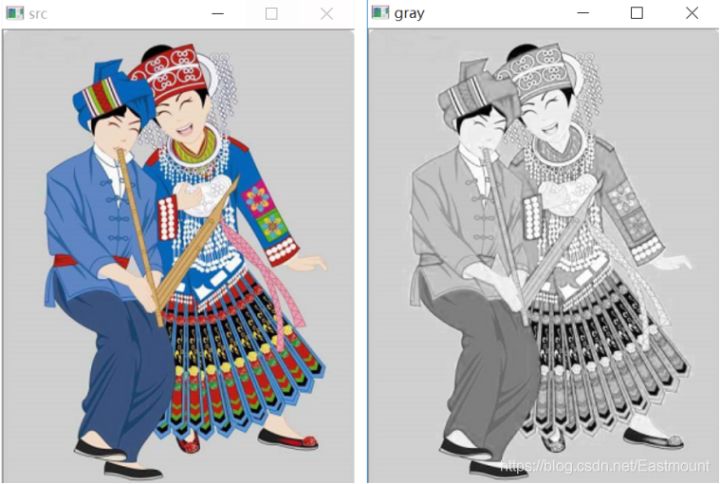

其輸出結果如下圖所示，其處理效果的灰度偏亮，
2.平均灰度處理方法
該方法的灰度值等于彩色影像R、G、B三個分量灰度值的求和平均值，其計算公式如下所示：
平均灰度處理方法實作代碼如下所示：
#encoding:utf-8 import cv2 import numpy as np import matplotlib.pyplot as plt #讀取原始影像 img = cv2.imread('miao.png') #獲取影像高度和寬度 height = img.shape[0] width = img.shape[1] #創建一幅影像 grayimg = np.zeros((height, width, 3), np.uint8) print grayimg #影像平均灰度處理方法 for i in range(height): for j in range(width): #灰度值為RGB三個分量的平均值 gray = (int(img[i,j][0]) + int(img[i,j][1]) + int(img[i,j][2])) / 3 grayimg[i,j] = np.uint8(gray) #顯示影像 cv2.imshow("src", img) cv2.imshow("gray", grayimg) #等待顯示 cv2.waitKey(0) cv2.destroyAllWindows()

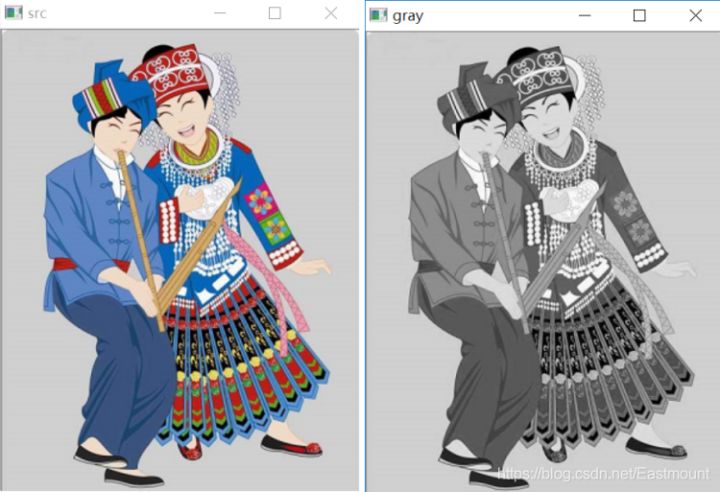

其輸出結果如下圖所示：
3.加權平均灰度處理方法
該方法根據色彩重要性，將三個分量以不同的權值進行加權平均，由于人眼對綠色的敏感最高，對藍色敏感最低，因此，按下式對RGB三分量進行加權平均能得到較合理的灰度影像，
加權平均灰度處理方法實作代碼如下所示：
#encoding:utf-8 import cv2 import numpy as np import matplotlib.pyplot as plt #讀取原始影像 img = cv2.imread('miao.png') #獲取影像高度和寬度 height = img.shape[0] width = img.shape[1] #創建一幅影像 grayimg = np.zeros((height, width, 3), np.uint8) print grayimg #影像平均灰度處理方法 for i in range(height): for j in range(width): #灰度加權平均法 gray = 0.30 * img[i,j][0] + 0.59 * img[i,j][1] + 0.11 * img[i,j][2] grayimg[i,j] = np.uint8(gray) #顯示影像 cv2.imshow("src", img) cv2.imshow("gray", grayimg) #等待顯示 cv2.waitKey(0) cv2.destroyAllWindows()
其輸出結果如下圖所示：
參考文獻：
- 楊秀璋等. 基于苗族服飾的影像銳化和邊緣提取技術研究[J]. 現代計算機，2018(10).
- 《數字影像處理》（第3版），岡薩雷斯著，阮秋琦譯，電子工業出版社，2013年.
- 《數字影像處理學》（第3版），阮秋琦，電子工業出版社，2008年，北京.
- 《OpenCV3編程入門》，毛星云，冷雪飛，電子工業出版社，2015.
- Opencv學習（十六）之顏色空間轉換cvtColor()
- python+opencv+影像特效（影像灰度處理、顏色翻轉、圖片融合，邊緣檢測，浮雕效果，顏色映射）
該系列在github所有源代碼：
- https://github.com/eastmountyxz/ImageProcessing-Python
