需求背景：

在做之前的專案的時候有一個對接攝像頭實時播放的需求，由于我們攝像頭的購買量不是很多，海康威視不給我們提供流媒體云服務器，所以需要我們自己去 一個去滿足我們能在瀏覽器看到監控畫面，專案源代碼在以前公司沒有拷貝就不能復習，最近又在準備面試，所以寫了這個博客來復盤和擴展一下，由于我現在沒有Liunx，我就用Windows來演示，生產環境還是要使用Liunx，下面這些操作在Liunx也是一樣的流程，大家自行百度，

一：了解音視頻流協議：

二：方案一 rtsp 轉rtmp

1、下載nginx + nginx-rtmp-module

nginx：下載地址：http://nginx-win.ecsds.eu/download/

nginx-rtmp-module：nginx 的擴展，安裝后支持rtmp協議，下載地址：https://github.com/arut/nginx-rtmp-module

解壓nginx-rtmp-module到nginx根目錄下，并修改其檔案夾名為nginx-rtmp-module（原名為nginx-rtmp-module-master）

2、nginx組態檔

到nginx根目錄下的conf目錄下復制一份nginx-win.conf 重命名 nginx-win-rtmp.conf

nginx-win-rtmp.conf：

#user  nobody;
# multiple workers works !
worker_processes  2;

#error_log  logs/error.log;
#error_log  logs/error.log  notice;
#error_log  logs/error.log  info;

#pid        logs/nginx.pid;

events {
    worker_connections  8192;
    # max value 32768, nginx recycling connections+registry optimization =
    #   this.value * 20 = max concurrent connections currently tested with one worker
    #   C1000K should be possible depending there is enough ram/cpu power
    # multi_accept on;
}

rtmp {
    server {
        listen 1935;
        chunk_size 4000;

        application live {
             live on;
             # 播放時進行回呼，如果HttpRespone statusCode不等于200會斷開
			 # on_play http://localhost:8081/auth;
        }

		application hls {
		     live on;
		     # 開啟hls切片
             hls on;
             # m3u8地址
			 hls_path html/hls;
			 # 一個切片多少秒
			 hls_fragment 8s;
			 # on_play http://localhost:8081/auth;
			 # on_publish http://localhost:8081/auth;
			 # on_done http://localhost:8081/auth;
        }
    }
}

http {
    #include      /nginx/conf/naxsi_core.rules;
    include       mime.types;
    default_type  application/octet-stream;

    #log_format  main  '$remote_addr:$remote_port - $remote_user [$time_local] "$request" '
    #                  '$status $body_bytes_sent "$http_referer" '
    #                  '"$http_user_agent" "$http_x_forwarded_for"';

    #access_log  logs/access.log  main;

#     # loadbalancing PHP
#     upstream myLoadBalancer {
#         server 127.0.0.1:9001 weight=1 fail_timeout=5;
#         server 127.0.0.1:9002 weight=1 fail_timeout=5;
#         server 127.0.0.1:9003 weight=1 fail_timeout=5;
#         server 127.0.0.1:9004 weight=1 fail_timeout=5;
#         server 127.0.0.1:9005 weight=1 fail_timeout=5;
#         server 127.0.0.1:9006 weight=1 fail_timeout=5;
#         server 127.0.0.1:9007 weight=1 fail_timeout=5;
#         server 127.0.0.1:9008 weight=1 fail_timeout=5;
#         server 127.0.0.1:9009 weight=1 fail_timeout=5;
#         server 127.0.0.1:9010 weight=1 fail_timeout=5;
#         least_conn;
#     }

    sendfile        off;
    #tcp_nopush     on;

    server_names_hash_bucket_size 128;

## Start: Timeouts ##
    client_body_timeout   10;
    client_header_timeout 10;
    keepalive_timeout     30;
    send_timeout          10;
    keepalive_requests    10;
## End: Timeouts ##

    #gzip  on;

    server {
        listen       5080;
        server_name  localhost;


        location /stat {
            rtmp_stat all;
            rtmp_stat_stylesheet stat.xsl;
        }
        location /stat.xsl {
            root nginx-rtmp-module/;
        }
        location /control {
            rtmp_control all;
        }

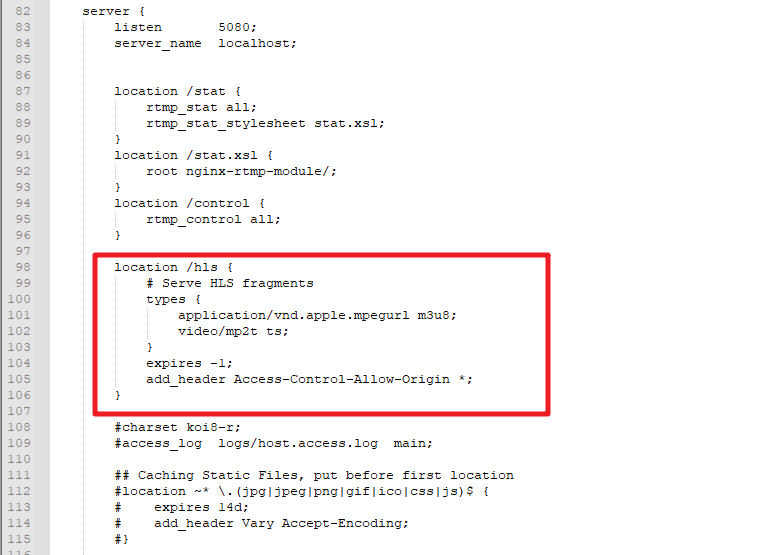

		location /hls {
            # Serve HLS fragments
            types {
                application/vnd.apple.mpegurl m3u8;
                video/mp2t ts;
            }
            expires -1;
            add_header Access-Control-Allow-Origin *;
        }

        #charset koi8-r;
        #access_log  logs/host.access.log  main;

        ## Caching Static Files, put before first location
        #location ~* \.(jpg|jpeg|png|gif|ico|css|js)$ {
        #    expires 14d;
        #    add_header Vary Accept-Encoding;
        #}

# For Naxsi remove the single # line for learn mode, or the ## lines for full WAF mode
        location / {
            #include    /nginx/conf/mysite.rules; # see also http block naxsi include line
            ##SecRulesEnabled;
         ##DeniedUrl "/RequestDenied";
         ##CheckRule "$SQL >= 8" BLOCK;
         ##CheckRule "$RFI >= 8" BLOCK;
         ##CheckRule "$TRAVERSAL >= 4" BLOCK;
         ##CheckRule "$XSS >= 8" BLOCK;
            root   html;
            index  index.html index.htm;
        }

# For Naxsi remove the ## lines for full WAF mode, redirect location block used by naxsi
        ##location /RequestDenied {
        ##    return 412;
        ##}

## Lua examples !
#         location /robots.txt {
#           rewrite_by_lua '
#             if ngx.var.http_host ~= "localhost" then
#               return ngx.exec("/robots_disallow.txt");
#             end
#           ';
#         }

        #error_page  404              /404.html;

        # redirect server error pages to the static page /50x.html
        #
        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   html;
        }

        # proxy the PHP scripts to Apache listening on 127.0.0.1:80
        #
        #location ~ \.php$ {
        #    proxy_pass   http://127.0.0.1;
        #}

        # pass the PHP scripts to FastCGI server listening on 127.0.0.1:9000
        #
        #location ~ \.php$ {
        #    root           html;
        #    fastcgi_pass   127.0.0.1:9000; # single backend process
        #    fastcgi_pass   myLoadBalancer; # or multiple, see example above
        #    fastcgi_index  index.php;
        #    fastcgi_param  SCRIPT_FILENAME  $document_root$fastcgi_script_name;
        #    include        fastcgi_params;
        #}

        # deny access to .htaccess files, if Apache's document root
        # concurs with nginx's one
        #
        #location ~ /\.ht {
        #    deny  all;
        #}
    }

    # another virtual host using mix of IP-, name-, and port-based configuration
    #
    #server {
    #    listen       8000;
    #    listen       somename:8080;
    #    server_name  somename  alias  another.alias;

    #    location / {
    #        root   html;
    #        index  index.html index.htm;
    #    }
    #}

    # HTTPS server
    #
    #server {
    #    listen       443 ssl spdy;
    #    server_name  localhost;

    #    ssl                  on;
    #    ssl_certificate      cert.pem;
    #    ssl_certificate_key  cert.key;
    #    ssl_session_timeout  5m;
    #    ssl_prefer_server_ciphers On;
    #    ssl_protocols TLSv1 TLSv1.1 TLSv1.2;
    #    ssl_ciphers ECDH+AESGCM:ECDH+AES256:ECDH+AES128:ECDH+3DES:RSA+AESGCM:RSA+AES:RSA+3DES:!aNULL:!eNULL:!MD5:!DSS:!EXP:!ADH:!LOW:!MEDIUM;

    #    location / {
    #        root   html;
    #        index  index.html index.htm;
    #    }
    #}

}

3、cmd 到nginx根目錄啟動nginx

nginx.exe -c conf\nginx-win-rtmp.conf

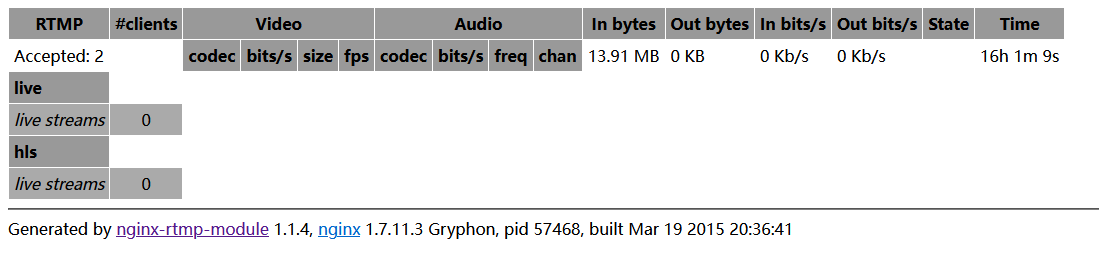

測驗：瀏覽器輸入 http://localhost:5080/stat，看到

代表安裝成功

4、下載ffmpeg安裝

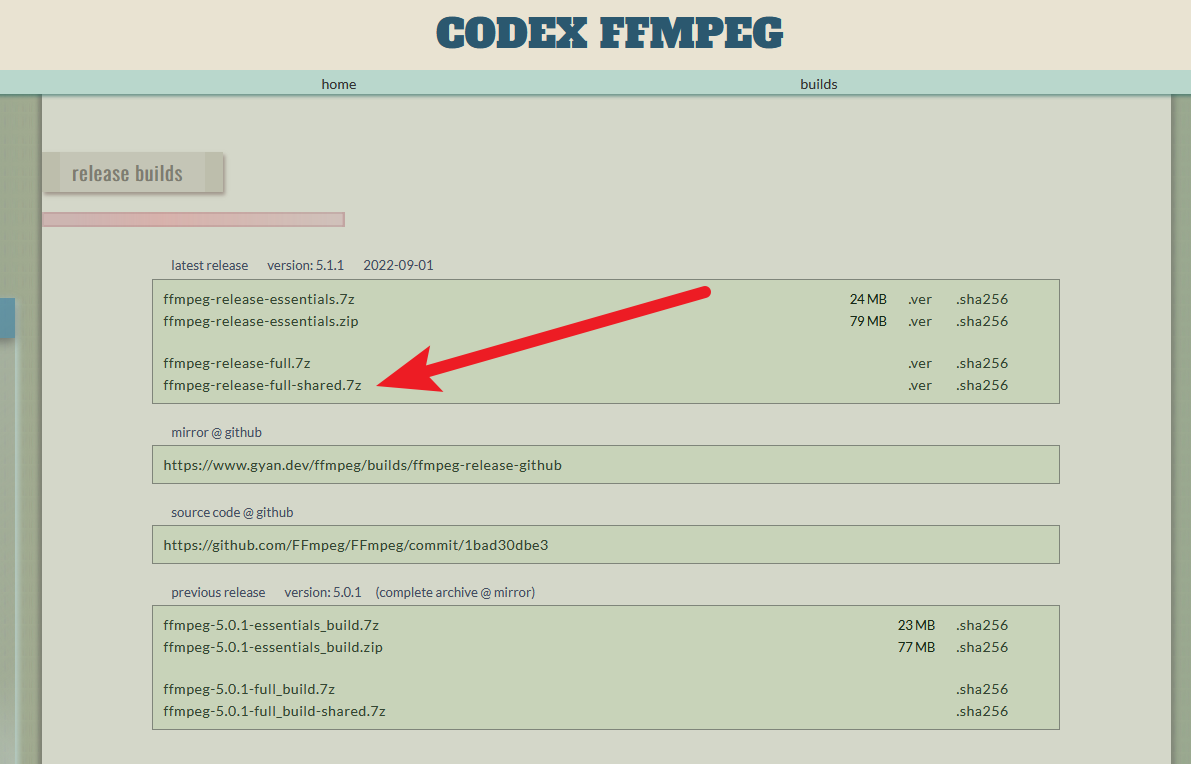

ffmpeg：一個處理音視頻強大的庫，我們需要用它來轉協議，下載地址：https://www.gyan.dev/ffmpeg/builds/ ，這里可以下載essential和full版本，essential就是簡版，只包含ffmpeg.exe、ffplay.exe、
ffprobe.exe， 而full版本就包含了動態庫和相關頭檔案，方便我們在開發中呼叫，

5、配置ffmpeg環境變數

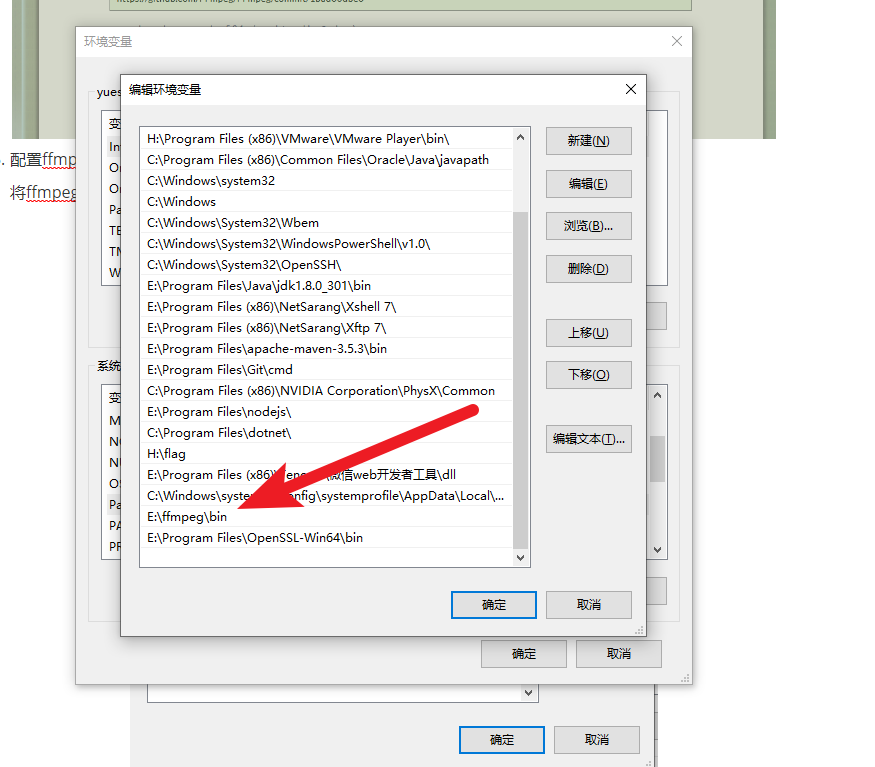

將ffmpeg解壓后里面的bin路徑復制到Path里面去

6、測驗ffmpeg

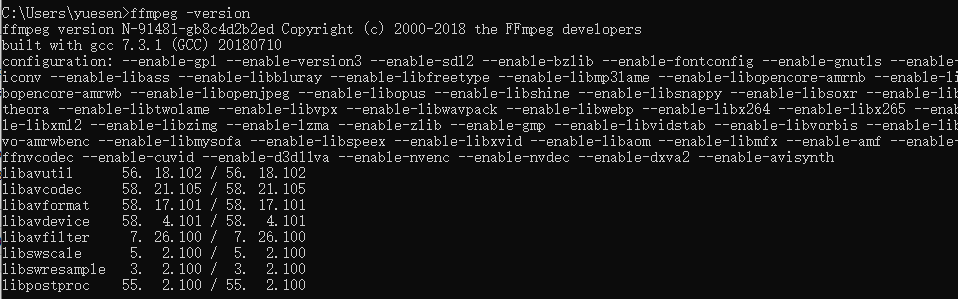

cmd ffmpeg -version 命令看到代表成功

7、下載VLC播放器

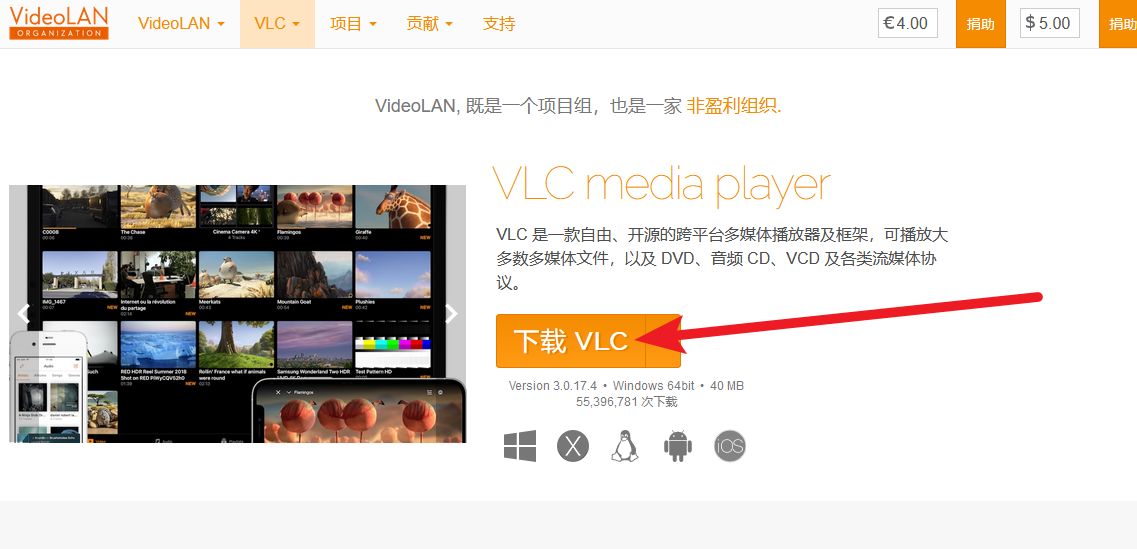

下載地址：https://www.videolan.org/vlc/

8、查攝像頭的rtsp協議格式

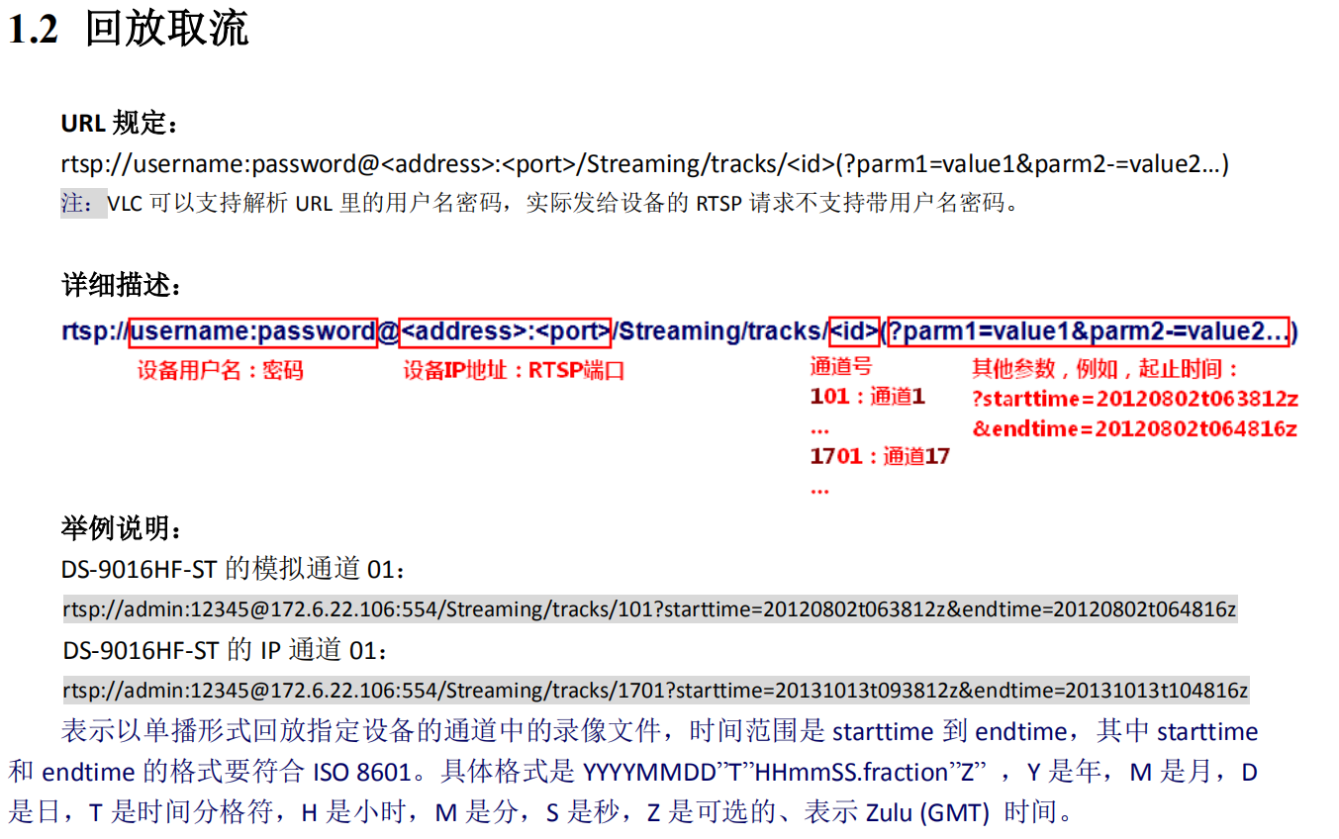

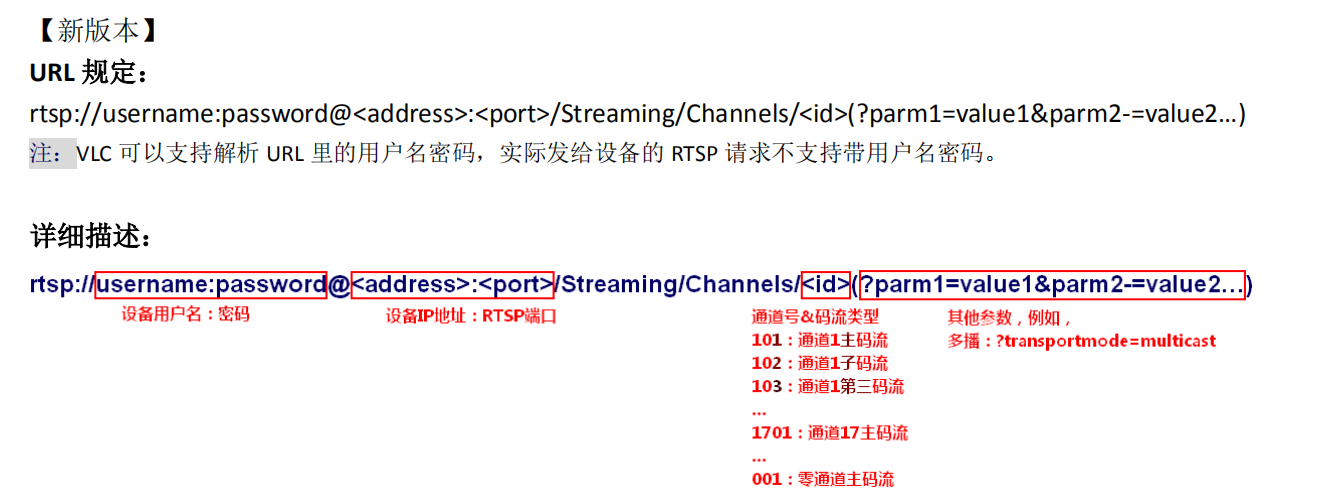

我這里截圖是海康威視的

現在沒有測驗的流，我找了個點播的rtsp

rtsp://wowzaec2demo.streamlock.net/vod/mp4:BigBuckBunny_115k.mp4，用這個代替是一樣的

9、執行ffmpeg命令

ffmpeg強大，命令也是復雜，我們cmd 執行

ffmpeg -re -rtsp_transport tcp -stimeout 20000000 -i "rtsp://wowzaec2demo.streamlock.net/vod/mp4:BigBuckBunny_115k.mp4" -buffer_size 1024000 -max_delay 500000 -codec:v libx264 -r 25 -rtbufsize 10M -s 1280x720 -map:v 0 -an -f flv rtmp://127.0.0.1:1935/live/test

rtsp://wowzaec2demo.streamlock.net/vod/mp4:BigBuckBunny_115k.mp4，是輸入源頭
rtmp://127.0.0.1:1935/live/test 是輸出地址

如果沒有報錯的話，到現在rtsp就已經轉換好了

ffmpeg命令學習：https://www.jianshu.com/p/df3216a52e59 、https://blog.csdn.net/fuhanghang/article/details/123565920

10、測驗rtmp是否轉換成功

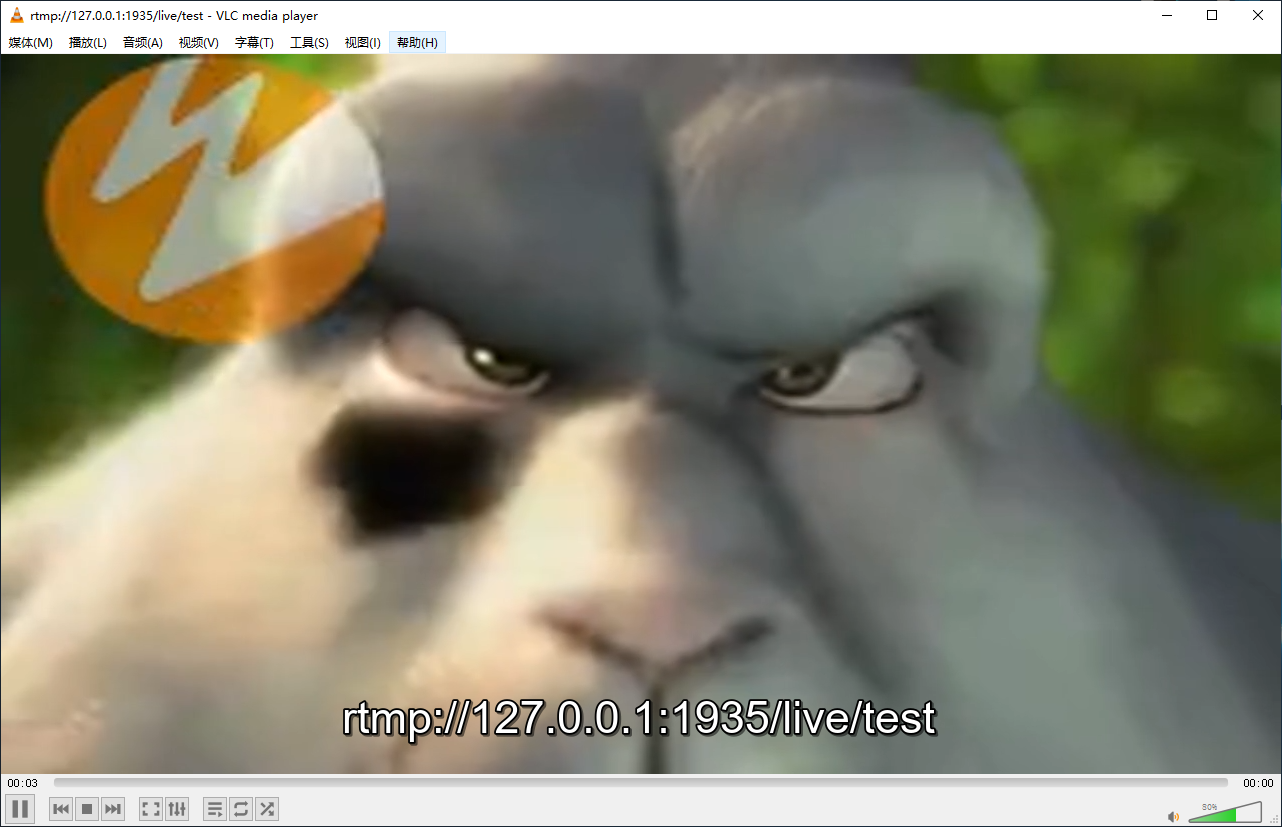

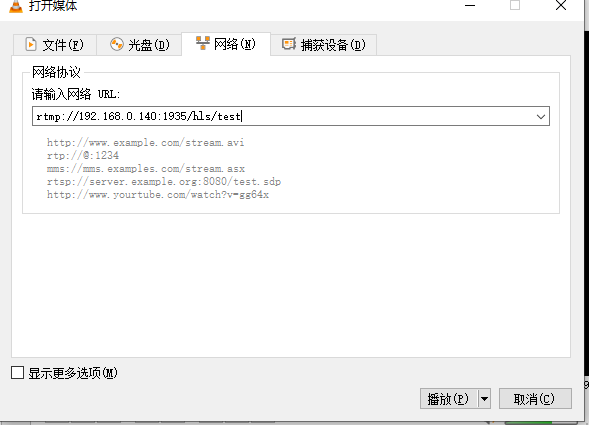

我們打開VLC，媒體->打開網路串流->輸入 rtmp://127.0.0.1:1935/live/test-> 播放

11、測驗是否成功

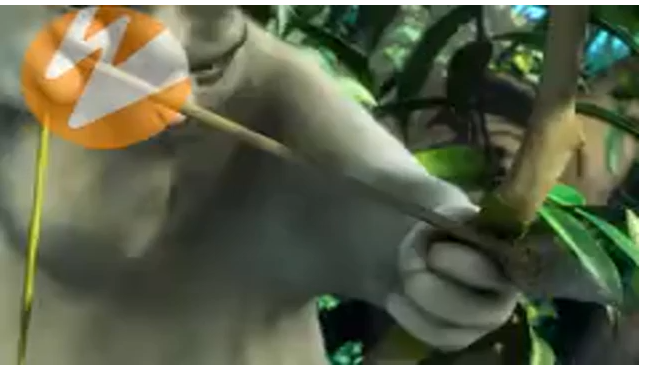

等待幾秒鐘看到有視頻播放就是成功了

12、為什么放棄了用rtmp

rtmp的優點是延遲低，效率高，但是在瀏覽器需要安裝flash才能放，也就老版本的瀏覽器在用，rtmp可能會在別的地方支持，所以還是把他方式方法貼出來了，

三：方案二 rtsp轉hls

1、nginx配置：

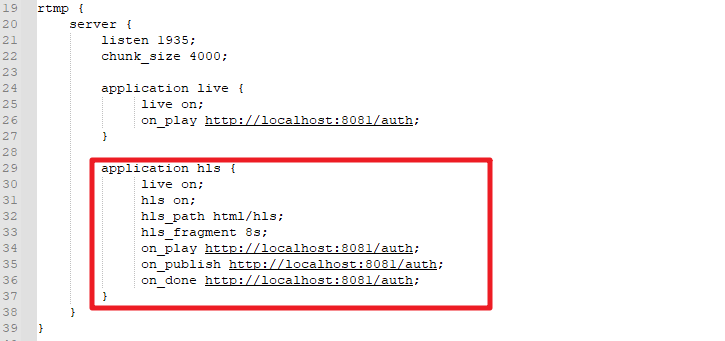

在前面已經貼出來了，其中這幾個是針對hls的

2、執行ffmepg命令

ffmpeg -i "rtsp://wowzaec2demo.streamlock.net/vod/mp4:BigBuckBunny_115k.mp4" -vcodec libx264 -acodec aac -f flv rtmp://127.0.0.1:1935/hls/test

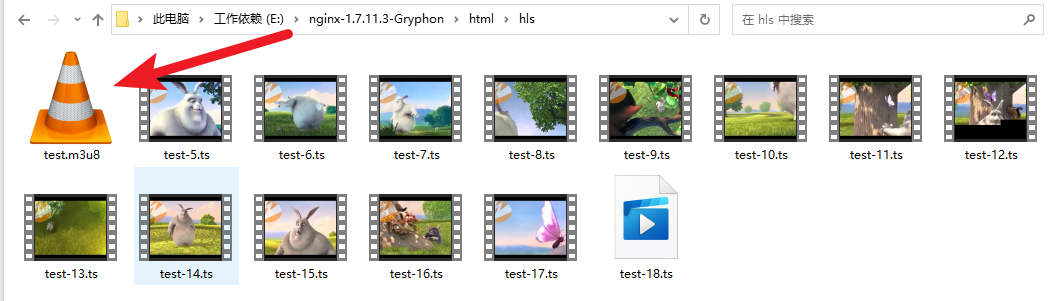

3、查看nginx根目錄 -> hls -> test.m3u8 是否生成

生成了代表一切正常

4、m3u8在網頁上播放

<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <title>前端播放m3u8格式視頻</title>
    <!--https://www.bootcdn.cn/video.js/-->
    <link href="https://cdn.bootcss.com/video.js/7.6.5/alt/video-js-cdn.min.css" rel="stylesheet">
    <script src="https://cdn.bootcss.com/video.js/6.6.2/video.js"></script>
    <!--https://www.bootcdn.cn/videojs-contrib-hls/-->
    <script src="https://cdn.bootcss.com/videojs-contrib-hls/5.15.0/videojs-contrib-hls.min.js"></script>
</head>
<body>
    <video id="myVideo"  controls preload="auto"  height="708" data-setup='{}'>
        <source id="source" src="http://127.0.0.1:5080/hls/test.m3u8"  type="application/x-mpegURL">
    </video>
</body>
<script>
    // videojs 簡單使用
    var myVideo = videojs('myVideo',{
        bigPlayButton : true,
        textTrackDisplay : false,
        posterImage: false,
        errorDisplay : false,
    })
    myVideo.play() // 視頻播放
    myVideo.pause() // 視頻暫停
</script>
</html>

source標簽的src屬性：http://你的nginx ip:nginx http埠/hls/test.m3u8

rtsp轉HLS成功！

5、認識一下m3u8格式

m3u8檔案里面存盤了一個索引，以文本格式打開是這樣的

#EXTM3U
#EXT-X-VERSION:3
#EXT-X-MEDIA-SEQUENCE:56
#EXT-X-TARGETDURATION:13
#EXTINF:10.381,
test-56.ts
#EXTINF:10.422,
test-57.ts
#EXTINF:13.453,
test-58.ts

m3u8檔案它不是視頻源，源頭是ts后綴檔案

6、為什么放棄了用HLS

轉HLS協議及網頁加載程序：

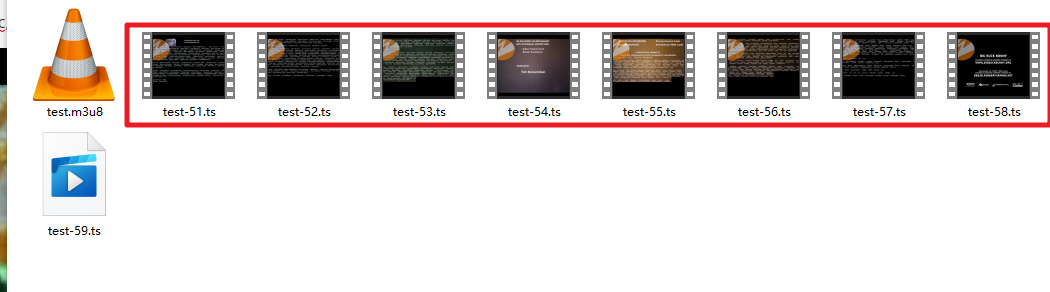

ffmepg收到rtsp的流時候，會等一個切片的時間，一個切片時間到了，切片ts會放到服務器中，同時m3u8檔案中加一個索引，對應著新進入的切片，網頁在加載m3u8的時候，就是讀取m3u8中的的索引去加載ts檔案，所以在不斷的請求ts，對ts進行決議，不斷的和TCP握手，這就是為什么HLS延遲高和對網速的要求高的原因，我們監控肯定是要延遲低的，HLS兼容性好，適合點播，

四：方案三rtsp 轉httpflv(采用)

1、安裝nginx-flv-module

這個插件需要編譯，教程：https://blog.csdn.net/KayChanGEEK/article/details/105095844

我這里已經編譯好了，直接下載啟動：

https://gitee.com/isyuesen/nginx-flv-file

2、nginx配置

看我git里面的https://gitee.com/isyuesen/nginx-flv-file/blob/master/conf/nginx.conf，和默認的config差別主要是添加了這幾個

rtmp {
    server {
        listen 1935;
        # 流復用的最大塊大小
        chunk_size 4000;
        application liveapp {
            live on;
            # 推流開始
			on_publish http://localhost:8081/auth;
			# 推流關閉
			on_publish_done http://localhost:8081/auth;
			# 客戶端開始播放
			on_play http://localhost:8081/auth;
			# 客戶端結束播放
			on_play_done http://localhost:8081/auth;
        }
    }
}

location /live {
    flv_live on;
    chunked_transfer_encoding on;
    add_header 'Access-Control-Allow-Credentials' 'true'; #add additional HTTP header
    add_header 'Access-Control-Allow-Origin' '*'; #add additional HTTP header
    add_header Access-Control-Allow-Headers X-Requested-With;
    add_header Access-Control-Allow-Methods GET,POST,OPTIONS;
    add_header 'Cache-Control' 'no-cache';
}

3、做java權限認證

nginx rtmp配置中有配置on_publish鉤子介面 http://localhost:8081/auth，這個回呼HttpResponse stausCode如果不等于200會拒絕I/O，更多回呼鉤子看：https://github.com/arut/nginx-rtmp-module/wiki/Directives#on_connect

@PostMapping("/auth")
    public void getVideo(String token, HttpServletRequest httpServletRequest, HttpServletResponse httpServletResponse) throws Exception {
        if (token.equals("tokenValue")) {
            httpServletResponse.setStatus(200);
        } else {
            // 拒絕服務
            httpServletResponse.setStatus(500);
        }
    }

4、執行ffmepg命令：

ffmpeg -re  -rtsp_transport tcp -i "rtsp://wowzaec2demo.streamlock.net/vod/mp4:BigBuckBunny_115k.mp4" -f flv -vcodec h264 -vprofile baseline -acodec aac -ar 44100 -strict -2 -ac 1 -f flv -s 640*360 -q 10 "rtmp://127.0.0.1:1935/liveapp/test"

4.1 采用java代碼去執行ffmepg命令

依賴 javaCV

<dependency>
    <groupId>org.bytedeco</groupId>
    <artifactId>javacv-platform</artifactId>
    <version>1.5.2</version>
</dependency>

public class App {
    public static void main( String[] args ) throws IOException, InterruptedException {
        String name = "test";
        // rtsp地址
        String rtspDir = "rtsp://wowzaec2demo.streamlock.net/vod/mp4:BigBuckBunny_115k.mp4";
        // rtmp地址
        String rtmpDir = "rtmp://192.168.0.140:1935/liveapp/" + name + "?token=tokenValue";

        String ffmpeg = Loader.load(org.bytedeco.ffmpeg.ffmpeg.class);
        ProcessBuilder pb = new ProcessBuilder(ffmpeg,
                "-re",
                "-rtsp_transport",
                "tcp",
                "-i",
                rtspDir,
                "-f",
                "flv",
                "-vcodec",
                "h264",
                "-vprofile",
                "baseline",
                "-acodec",
                "aac",
                "-ar",
                "44100",
                "-strict",
                "-2",
                "-ac",
                "1",
                "-f",
                "flv",
                "-s",
                "640*360",
                "-q",
                "10",
                rtmpDir
        );
        pb.inheritIO().start().waitFor();
    }
}

5、測驗http-flv鏈接

如果你跟著我做的，那鏈接就是 http://127.0.0.1:18080/live?port=1935&app=liveapp&stream=test&token=tokenValue，在VLC播放器中點擊媒體 -> 打開網路串流 -> 輸入http://127.0.0.1:18080/live?port=1935&app=liveapp&stream=test&token=tokenValue -> 播放

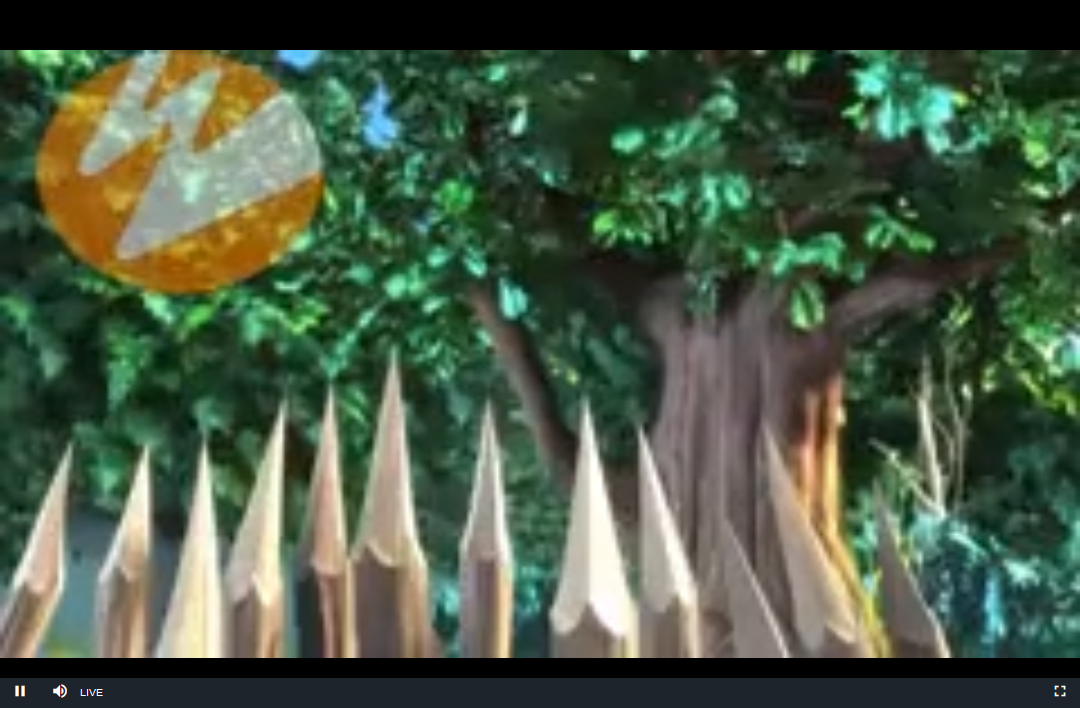

有視頻證明你離成功就差最后一步

6、前端使用flv.js播放：

<!doctype html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta name="viewport"
        content="width=device-width, user-scalable=no, initial-scale=1.0, maximum-scale=1.0, minimum-scale=1.0">
  <meta http-equiv="X-UA-Compatible" content="ie=edge">
  <title>播放http-flv</title>
</head>
<body>
<video id="videoElement"></video>
<script src="https://cdn.bootcdn.net/ajax/libs/flv.js/1.6.2/flv.min.js"></script>
<script>
  if (flvjs.isSupported()) {
      const videoElement = document.getElementById('videoElement');
      const flvPlayer = flvjs.createPlayer({
        type: 'flv',
        url: 'http://127.0.0.1:18080/live?port=1935&app=liveapp&stream=test&token=tokenValue'
      });
      flvPlayer.attachMediaElement(videoElement);
      flvPlayer.load();
      flvPlayer.play();
	}
</script>
</body>
</html>

7、大功告成

標籤：其他

上一篇：Java 根據XPATH批量替換XML節點中的值

下一篇：分布式中灰度方案實踐
