class object layout

//64位系統
class A{ };		//sizeof(A)為1
class B : virtual public A{ };	//sizeof(B)為8
class C : virtual public A{ };	//sizeof(C)為8
class D : public B, public C{ };	//sizeof(D)為16

//sizeof(A)為1是因為編譯器會安插一個char，使得多個object會有不同的地址

• 記憶體布局:



• 造成B和C大小為8的原因如下：

  • 語言本身造成的額外負擔，若derived class派生自virtual base class，則derived class中含有一個vbptr指標，此指標指向virtual base class subobject或一個相關表格vbtable，而vbtable存放virtual base class subobject地址或編譯位置(offset)
    • 注：derived class中包含本身和base class組成了物件，而屬于某個基類的物件就是base class subobject
  • 編譯器對特殊情況的優化處理，virtual base class A subobject的1 bytes一般放于derived class的固定部分的末端，某些編譯器會對empty virtual base class提供特殊支持
    • empty virtual base class不定義任何資料，提供一個virtual interface，某些編譯器處理下，一個empty virtual base class被視為derived class object最開始的那一部分，并沒有使用任何的額外空間，因為含有member，所以也沒有必要安插char
  • Alignment padding的限制，聚合的結構體大小收alignment限制，使其在記憶體更有效率地被存取

• nonstatic data members和virtual nonstatic data members都存與class object中，且沒有強制定義其排列順序；static data members存于global data segment，不影響class object大小

• nonstatic data members在class object中同一個access level的記憶體排列順序應和被宣告的順序相同，不受static data members影響

• class object的同一個access section中members不一定非得連續排列，member的alignment和內部使用的data members可能會介于宣告的members間；且多個access section中data members可以自由排序，不用考慮宣告順序

• access sections的多少并不影響記憶體大小

  class A
  {
      public:
      ...
      private:
      	float x;
      	static int y;
      private:
      	float z;
      	static int i;
      private:
      	float j;
  }


the binding of a data member

• 現有以下代碼：

extern float x;

class A
{
    public:
    	A(float, float, float);
    	float X() const { return x; };

    private:
    	float x, y, z;
}

• 放在現在，X()的回傳值肯定是class內部那個，但在以前的編譯器，此操作會回傳extern那個，因此，這也就產生了兩種防御性程式風格：

  • 將所有data member放于class宣告最開始處

    class A
    {
        private:
        	float x, y, z;

        public:
        	//這樣將保證class內部
        	float X() const { return x; };
    }


  • 將所有inline member functions，放于class外，inline函式物體，在整個class宣告完全看見后，系結操作才會進行

    class A
    {
        public:
        	A();

        private:
        	float x,y,z;
    };

    inline float A::X() const
    {
        return x;
    }


• 請思考如下代碼：

  typedef int length;

  class A
  {
      public:
      	//length被判定為int型別
      	//_val 判定為A::_val
      	void do1( length val ) { _val = val; };
      	length do1() { return _val; };

      private:
      	//這里length必須在"本class對它的第一個操作前"被看見.否則先前的判定操作不合法
      	typedef float length;
      	length _val;
  }


• 對于member function的argument list來說，argument list中的名稱會在它們第一次遭遇時被適當判斷完成，因此，需要將nested type宣告放于判斷前

data member 的存取

? 現有如下代碼：

A a;
//x的存取成本？
a.x = 0.0;
A* ot = &A;
//通過指標的x的存取成本？
pt->x = 0.0

• 用指標進行存取：若A為derived class且繼承體系中含有virtual base class，且存取的member從virtual base class繼承而來，和單一繼承、多重繼承這樣的就有很大差距，因為這個存取操作需要延遲至執行器，經由一個額外的間接導引解決

static data members

• class object里的static data member，對于class objects和其本身，都不會產生額外負擔

• 無論是復雜的繼承關系還是單一的class object，static data member永遠只有一個實體

• static data member每次被取用時，編譯器都會對其進行轉化

  //a.i = 0;
  A::i = 0;

  //pt->i = 0;
  A::i = 0;


• 多個相同的classs都宣告相同的static member，在data segment中這肯定會導致名稱沖突，但編譯器對其進行name-mangling，也就是暗中對每一個沖突的static data member編碼，如此即可獲得獨一無二的識別代碼

  • 不同的編譯器有不同的name-mangling，但都包含兩點：
    • 運用一個演算法推導識別代碼
    • 若編譯系統必須和使用者交談，這是識別代碼可以被輕易地推導回原來的名稱

• 對于以上代碼，雖然使用的member selection operators對static data member進行存取操作，但這只是圖方便，實際上static data member并不在class object中，因此也并沒有通過class object

若由A中的一函式呼叫static data member，會發生如下轉化：

//do為A中的函式
do().i = 0;

//轉化求值
(void) do();
A.i = 0;

若取static data member地址，也只會得到指向其型別的指標，并不會指向其class member

&A::i;

//轉化
const int*

nonstatic data members

• nonstatic data members存放在class object中，需經過explict或implicit class object進行存取，且進行存取操作時，編譯器還需要把class object的起始地址加上data member的offset

  A A::do1( const A& pt )
  {
      x += pt.x;
      y += pt.y;
      z += pt.z;
  }

  //轉化
  A A::do1( A* const this, const A& pt )
  {
      this->x += pt.x;
      this->y += pt.y;
      this->z += pt.z;
  }

  --------------------------------------------分割線--------------------------------------------------------

  a.y = 0.0;

  //起始地址+offset
  &a + (A::y - 1);


  • 這里的"-1"操作是因為指向data member的指標的offset總是被加上1，如此編譯系統即可區分"指向data member的指標，用以指出class的第一個member"和"指向data member的指標，沒有指向任何member"兩種情況

    • 取一個nonstatic dat member的地址，會得到它在class中的offset；而取一個系結在class object上的data member的地址，會得到他在記憶體中的真實地址

    class B
    {
        public:
        	virtual ~B();
        protected:
        	static B origin;
        	float x,y,z;
    }

    //&origin: 當前地址減去offset并加一
    float B::* p1 = &origin.y;

    //最終得到val:offset + 1
    float B::* p2 = &B::x;	//B::* 是指向B data member的指標


  • 因為offset的值于編譯期即可得出，因此存取一個nonstatic data member其實效率和c struct member一樣，派不派生也是如此

data member的繼承

單一繼承

• 對于derived class object，編譯器可以自由其derived class member 和 base class member的排列順序，但大部分編譯器中，base class members會先出現（以上virtual base class除外）

? 現有以下代碼：

class Point2d
{
    public:
    	float x() { return _x; }
    	float y() { return _y; }

    	void operation+=( const Point2d& rhs )
        {
            _x += rhs.x();
            _y += rhs.y();
        }
    	...	//constructor

    private:
    	float _x, _y;
}

class Point3d
{
    public:
    	float z() { return _z; }

    	void operation+=( const Point3d& rhs )
        {
            Point2d::operator+=( rhs );
            _z += rhs.z();
        }
    	...//constructor

    private:
    	float _z;
}

• 以上這種繼承被稱為具體繼承（concrete inheritance），derived class繼承base class的data member和 member function，將之區域化，但這種行為并不會增加空間和時間上的額外負擔，沒有virtual function時，布局其實和c struct一樣

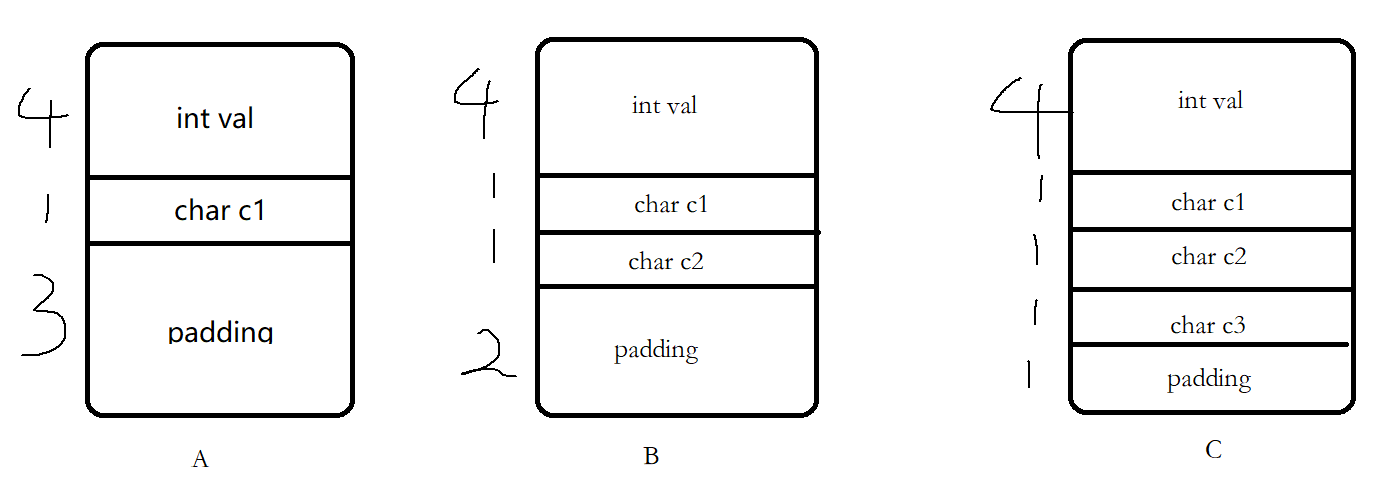

• 對于具體繼承，需要注意因alignment padding膨脹的空間

  //32位

  //A大小 4 + 1 + alignment 3
  class A
  {
      private:
      	int val;
      	char c1;
  }

  //B大小由8 + 1 + aligment3
  class B : public A
  {
  	private:
      	char c2;
  }

  //根據B的意思，C也就是16
  class C : public B
  {
      private:
      	char c3;
  }


  也許你會認為，這不是浪費很多空間嗎，為什么不讓derived class member直接填上base class aligment那一部分?



  如果是以上布局，又會產生一個問題：繼承而得的members會被覆寫

  B* pb;
  A* pa1, pa2;	//可指向ABC

  pa1 = pb;

  //這將導致c2的值被覆寫掉
  *pa2 = *pa1;


多型(單一)繼承

? 現有如下代碼：

class Point2d
{
    public:
    	float x() { return _x; }
    	float y() { return _y; }

    	virtual void operation+=( const Point2d& rhs )
        {
            _x += rhs.x();
            _y += rhs.y();
        }

    	virtual float z() { return 0.0; }
    	virtual void z(float) { }
    	...	//constructor

    private:
    	float _x, _y;
}

class Point3d
{
    public:
    	float z() { return _z; }

    	void operation+=( const Point2d& rhs )
        {
            Point2d::operator+=( rhs );
            _z += rhs.z();
        }
    	...//constructor

    private:
    	float _z;
}

//p1和p2可能為Point2d型別，也可能為Point3d型別
void do( Point2d& p1, Point2d& p2 )
{
    p1 += p2;
}

• 支持多型繼承會造成空間和時間上的負擔：
  • virtual table，存放virtual functions地址和slots（支持runtime type identification）
  • 每個class object匯入一個vptr
  • 優化constructor，在其中設定vptr的初值，使其指向class應對應的virtual table
  • 優化destructor，在其中抹去vptr
• 對于編譯器來說，vptr一般放于class object尾端，如此可以保留base class C物件布局，放在c中亦可使用

多重繼承

• 對于單一繼承這種形式，base class object 和 derived class object都是從相同地址開始(例如先前實體中)，因此將derived class object指定給base class的指標或參考，編譯器不需要針對其修改地址，執行效率很高

? 現有如下代碼：

class Point2d
{
    public:
    ...	//含有virtual函式

    protected:
    float _x, _y;
}

class Point3d : public Point2d
{
    ...

    protected:
    	float _z;
}

class Vertex
{
    public:
    ... //含有virtual函式

    protected:
    	Vertex* next;
}

class Vertex3d : public point3d, public Vertex
{
    ...

    protected:
    	float mumble;
}

Vertex3d v3d;
Vertex* pv;
Point2d* p2d;
Point3d* p3d;

pv = &v3d;
//內部轉換 pv = (Vertex*)( ( (char*)&v3d ) + sizeof(Point3d) );

//無需轉換
p2d = &v3d;
p3d = &v3d

Vertex3d* pv3d;
Vertex* pv;

//若想進行指標的指定操作，還需加個判斷
pv = pv3d ? (Vertex*)((char*)pv3d) + sizeof( Point3d );		//pv3d可能為野指標

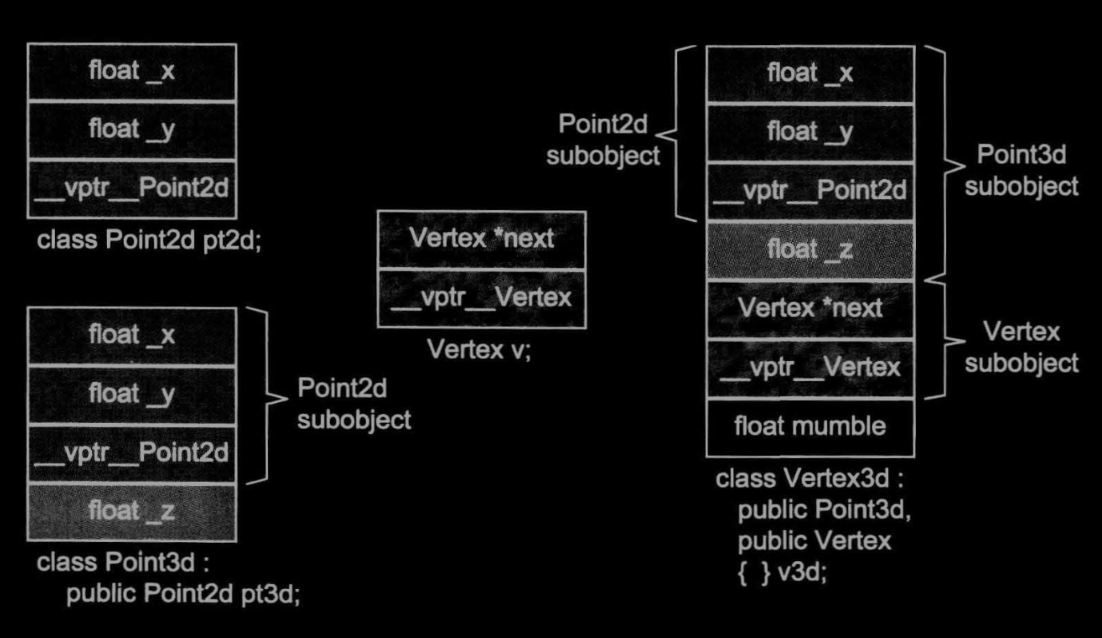

記憶體布局：

• c++并未要求多重derived class object中，base class objects有特定的排列順序
• 對于多重派生物件，例如Vertex3d，將地址指定給最左端base class（point3d）時，無需修改地址，因為兩者起始地址相同；但往后的base class，需要修改地址，加上或減去介于其中的base class subobjects大小，若存取往后的base class data members，也并不需要付出額外成本，members的位置在編譯期已固定，通過offset運算即可得出

虛擬繼承

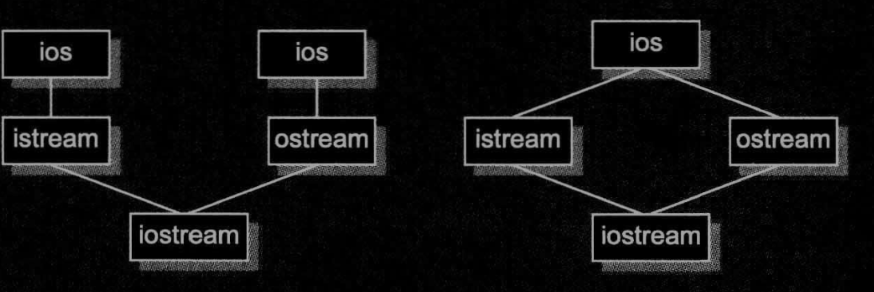

? iostram library：

//對應如下左圖
class ios {...};
class istream : public ios {...};
class ostream : public ios {...};
class iostream : public istream, public ostream {...};

//對應如下右圖
class ios {...};
class istream : virtual public ios {...};
class ostream : virtual public ios {...};
class iostream : public istream, public ostream {...};

? 根據如上可知，虛擬繼承可以解決存盤多個同一base class的問題(ios)，那么這是如何實作的呢？

• class內若內含virtual base class subobjects，會被分割為兩部分：一個不變區域和一個共享區域
  • 不變區域：含有固定的offset，不受影響，可以直接存取
  • 共享區域：也就是virtual base class subobjects，這一區域會受每次派生操作影響而變化，只可以被簡介存取

? 編譯期實作策略：

class Point2d
{
    ...
    protected:
    	float _x, _y;
}

class Point3d : virtual public Point2d
{
    ...
    protected:
    	float _z;
}

class Vertex : virtual public Point2d
{
    ...
    protected:
    	Vertex* next;
}

class Vertex3d : public Vertex, public Point3d
{
    ...
    protected:
    	float mumble;
}

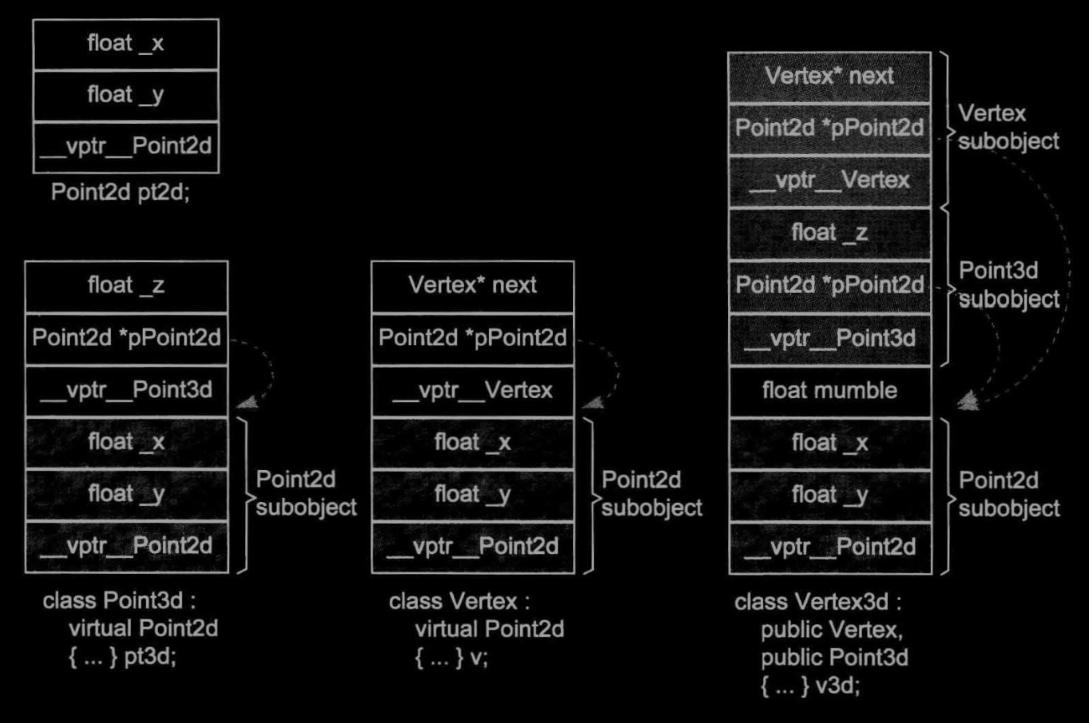

• 一般的布局策略是先安排derived class不變部分，隨后建立共享部分

• 存取class的共享部分：在每一個derived class object中安插一些指標，每個指標指向一個virtual base class

void Point3d::operator+=( const Point3d& rhs )
{
    _x += rhs._x;
    _y += rhs._y;
    _z += rhs._z;
}

//進行如下轉換

__vbcPoint2d->_x += rhs.__vbcPoint2d->_x;
_z += rhs._z;
----------------------------------分割線-------------------------

Point2d* p2d = pv3d;
//進行如下轉換
Point2d* p2d = pv3d ? pv3d->__vbcPoint2d : 0;

? 然而，這種實作模型卻存在兩個缺點：

• 每個物件針對每一個virtual base class含有一個指向其class的指標
• 隨著虛擬繼承串鏈的變長，間接存取層次也會增加，(如三層虛擬派生，則有三次間接存取，也就是三個virtual base class指標)

? 解決：

• 對于第一個，引入virtual base class table，virtual base class指標放在table中，編譯期會安插一個指標指向virtual base class table

• 對于第二個，拷貝取得所有的nested virtual base class指標

• virtual base class最有效的形式：一個抽象virtual base class，不含data member

物件成員和指向data member的指標效率

• 對于物件成員，在編譯期未優化時聚合、封裝、繼承方式在存取方面都有效率上的差異；優化后都是相同的，且封裝并不會帶來執行器的效率成本，其中聚合和封裝、單一繼承效率高，因為單一繼承中members被連續存盤在derived class中，且offset于編譯期就計算出了；但虛擬繼承的效率很低
• 對于指向data member的指標，在編譯期未優化時，通過指標間接存取效率相對于直接存取會更低，但優化后都是一樣的；單一繼承并不會降低效率，但虛擬繼承中，因每一層都匯入一個額外層次的間接性，因此效率較差
