Kmap1

化簡卡諾圖即可，

module top_module(
    input a,
    input b,
    input c,
    output out  );
    assign out=b|c|a;
endmodule

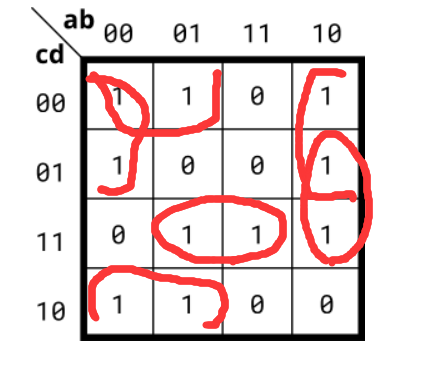

Kmap2

我是這樣化簡的，

module top_module(
    input a,
    input b,
    input c,
    input d,
    output out  );
    assign out=(~a&~d)|(~b&~c)|(a&~b&d)|(b&c&d);
endmodule

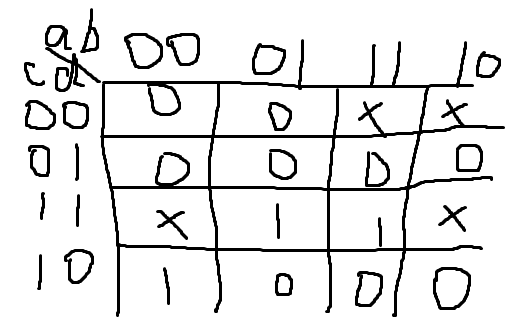

Kmap3

這里d代表的是無關項，要不要圈起來都可以，

module top_module(
    input a,
    input b,
    input c,
    input d,
    output out  );
    assign out=(~b&c)|(a&c)|(a&~d);
endmodule

Kmap4

這道題一眼看過去根本沒辦法化簡，但是根據提示，改變一個輸入值總會使輸出反轉，所以可以推斷出a、b、c、d應該進行的是異或運算，

module top_module(
    input a,
    input b,
    input c,
    input d,
    output out  );
    assign out=a^b^c^d;
endmodule

Exams/ece241 2013 q2

sop形式直接寫就可以了，pos形式則需要sop形式使用摩根定理取反兩次進行變換，

module top_module (
    input a,
    input b,
    input c,
    input d,
    output out_sop,
    output out_pos
);
    assign out_sop=(c&d)|(~a&~b&c);
    assign out_pos=c&(~a|d)&(~b|d);

endmodule

Exams/m2014 q3

也是直接化簡就可以了，

module top_module (
    input [4:1] x,
    output f );
    assign f=(~x[1]&x[3])|(x[1]&x[2]&~x[3]);
endmodule

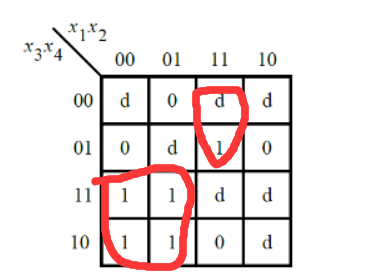

Exams/2012 q1g

化簡的時候注意四個角，

module top_module (
    input [4:1] x,
    output f
);
    assign f=(~x[2]&~x[4])|(~x[1]&x[3])|(x[2]&x[3]&x[4]);
endmodule

Exams/ece241 2014 q3

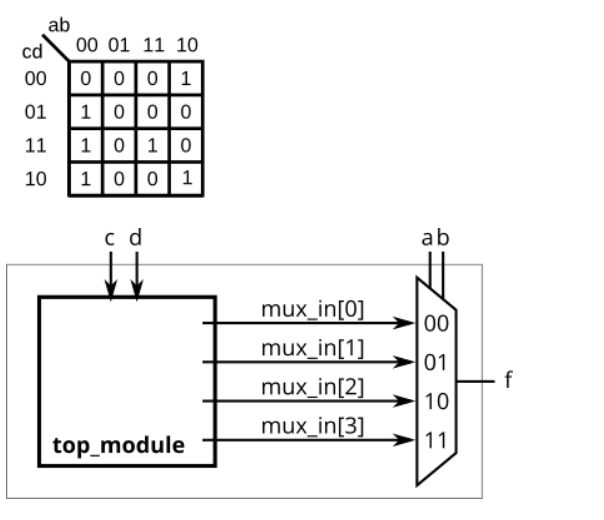

這里要使用一個4-to-1的資料選擇器實作四輸入的邏輯，

當a、b為00時，選中mux_in[0]，也就是說控制mux_in[0]就可以了，

module top_module (
    input c,
    input d,
    output [3:0] mux_in
);
    assign mux_in[0]=(~c&~d)?1'b0:1'b1;
    assign mux_in[1]=1'b0;
    assign mux_in[2]=(~d)?1'b1:1'b0;
    assign mux_in[3]=(c&d)?1'b1:1'b0;

endmodule

我這里貌似還是用了邏輯門，不符合要求，答案的運算式更加簡潔，可以參考一下，

module top_module (
    input c,
    input d,
    output [3:0] mux_in
);

    // After splitting the truth table into four columns,
    // the rest of this question involves implementing logic functions
    // using only multiplexers (no other gates).
    // I will use the conditional operator for each 2-to-1 mux: (s ? a : b)
    assign mux_in[0] = c ? 1 : d;          // 1 mux:   c|d
    assign mux_in[1] = 0;                  // No muxes:  0
    assign mux_in[2] = d ? 0 : 1;          // 1 mux:    ~d
    assign mux_in[3] = c ? d : 0;          // 1 mux:   c&d

endmodule
