一. EGL 前言
EGLNativeDisplayType – 系統顯示型別，標識你所開發設備的物理螢屏，DX/OPenGL ES/Metal/Vulkan….
EGLNativeWindowType – 系統視窗，渲染顯示的視窗句柄
EGLDisplay – 關聯 EGLNativeDisplayType 系統物理螢屏的通用資料型別，是平臺上 WGL / GLX / AGL 的等價物
EGLSurface – 渲染區域，相當于 OpenGL ES 繪圖的畫布 （一塊記憶體空間），用戶想繪制的資訊首先都要先繪制到 EGLSurface 上，然后通過 EGLDisplay 顯示
EGLConfig – 對 EGLSurface 的 EGL 配置，可以理解為繪制目標 framebuffer 的配置屬性
EGLContext – OpenGL ES 圖形背景關系

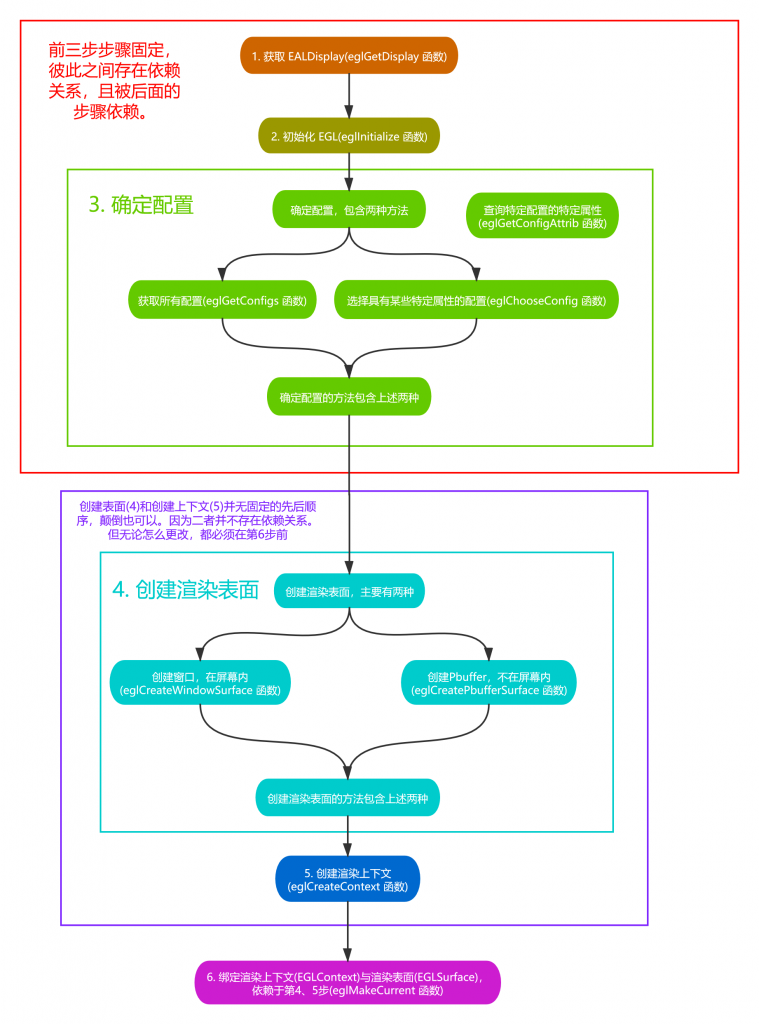

二. EGL 繪制流程簡介
- 獲取 EGL Display 物件：eglGetDisplay
- 初始化與 EGLDisplay 之間的連接：eglInitialize
- 獲取 EGLConfig 物件：eglChooseConfig / eglGetConfigs
- 創建 EGLContext 實體：eglCreateContext
- 創建 EGLSurface 實體：eglCreateWindowSurface / eglCreatePbufferSurface
- 連接 EGLContext 和 EGLSurface：eglMakeCurrent
- 使用 OpenGL ES API 繪制圖形：gl_*
- 切換 front buffer 和 back buffer 顯示：eglSwapBuffer
- 斷開并釋放與 EGLSurface 關聯的 EGLContext 物件：eglRelease
- 洗掉 EGLSurface 物件
- 洗掉 EGLContext 物件
- 終止與 EGLDisplay 之間的連接
三.eglCreateWindowSurface 函式簡介
EGLSurface 也稱為 渲染區域，相當于 OpenGL ES 繪圖的畫布 （一塊記憶體空間），用戶想繪制的資訊首先都要先繪制到 EGLSurface 上，然后通過 EGLDisplay 顯示；
1.eglCreateWindowSurface 函式
創建 EGLSurface 需要 EGLConfig，函式宣告如下：
/*描述：創建 OpenGL ES EGLSurface
*引數：
* display：指定顯示的連接
* config：配置 EGLConfig
* native_window：原生視窗
* attribList：指定操作的屬性串列
*
*回傳值：成功時回傳新創建的 EGLSurface，失敗時回傳EGL_NO_SURFACE.
*/
EGLSurface eglCreateWindowSurface(
EGLDisplay display,
EGLConfig config,
NativeWindowType native_window,
EGLint const * attrib_list);
如果創建 EGLSurface 失敗，可以通過 eglGetError 獲取錯誤型別，可能產生錯誤號：
EGL_BAD_DISPLAY: 連接不是一個EGL display連接
EGL_NOT_INITIALIZED: EGL沒有初始化
EGL_BAD_CONFIG: EGL frame buffer配置無效
EGL_BAD_NATIVE_WINDOW: native window不是與display相同平臺的有效Native Window
EGL_BAD_ATTRIBUTE: attrib_list包含無效引數，或者引數未被識別，或者引數越界
EGL_BAD_ALLOC：已經有一個與native window關聯的Surface,或者無法為新的EGL視窗分配資源，
EGL_BAD_MATCH：本機視窗的像素格式與配置所需的顏色緩沖區的格式、型別和大小不一致
2.EGLSurface 分類
在文章 《OpenGL ES EGL 名詞解釋》有詳細介紹， EGLSurface 一共分為三類：
1.Surface – 可顯示的 Surface，實際上就是一個 FrameBuffer，用于系結視窗后預覽顯示，通過 eglCreateWindowSurface 創建；
2.PixmapSurface – 不是可顯示的 Surface，保存在系統記憶體中的位圖；
3.PBufferSurface – 不是可顯示的 Surface，保存在顯存中的幀，用于離屏渲染，不需要系結視窗，通過 eglCreatePbufferSurface 創建
四.eglCreateWindowSurface 函式使用
/******************************************************************************************/
//@Author:猿說編程
//@Blog(個人博客地址): www.codersrc.com
//@File:OpenGL ES EGL eglCreateWindowSurface
//@Time:2022/08/04 07:30
//@Motto:不積跬步無以至千里，不積小流無以成江海，程式人生的精彩需要堅持不懈地積累！
/******************************************************************************************/
EGLBoolean initializeWindow(EGLNativeWindow nativeWindow)
{
const EGLint configAttribs[] = {EGL_RENDER_TYPE, EGL_WINDOW_BIT,
EGL_RED_SIZE, 8,
EGL_GREEN_SIZE, 8,
EGL_BLUE_SIZE, 8,
EGL_DEPTH_SIZE, 24,
EGL_NONE};
const EGLint contextAttribs[] = {EGL_CONTEXT_CLIENT_VERSION, 3, EGL_NONE};
EGLDisplay display = eglGetDisplay(EGL_DEFAULT_DISPLAY)
if (display == EGL_NO_DISPLAY)
{
return EGL_FALSE;
}
EGLint major, minor;
if (!eglInitialize(display, &major, &minor))
{
return EGL_FALSE;
}
EGLConfig config;
EGLint numConfigs;
if (!eglChooseConfig(display, configAttribs, &config, 1, &numConfigs))
{
return EGL_FALSE;
}
EGLSurface window = eglCreateWindowSurface(display, config, nativeWindow, NULL);
if (window == EGL_NO_SURFACE)
{
return EGL_FALSE;
}
EGLContext context = eglCreateContext(display, config, EGL_NO_CONTEXT, contextAttribs);
if (context == EGL_NO_CONTEXT)
{
return EGL_FALSE;
}
if (!eglMakeCurrent(display, window, window, context))
{
return EGL_FALSE;
}
return EGL_TRUE;
}
五.猜你喜歡
- OpenGL ES 簡介
- OpenGL ES 版本介紹
- OpenGL ES 2.0 和 3.0 區別
- OpenGL ES 名詞解釋(一)
- OpenGL ES 名詞解釋(二)
- OpenGL ES GLSL 著色器使用程序
- OpenGL ES EGL 簡介
- OpenGL ES EGL 名詞解釋
- OpenGL ES EGL eglGetDisplay
- OpenGL ES EGL eglInitialize
- OpenGL ES EGL eglGetConfigs
- OpenGL ES EGL eglChooseConfig
- OpenGL ES EGL eglGetError
- OpenGL ES EGL eglCreateContext
- OpenGL ES EGL eglCreateWindowSurface
