將一堆“事情”串聯在一起，有序執行，就叫責任鏈

一、概述

責任鏈模式（Chain of Responsibility Pattern）是將鏈中每一個節點看作是一個物件，每個節點處理的請求均不同，且內部自動維護一個下一節點物件，當一個請求從鏈式的首端發出時，會沿著鏈的路徑依次傳遞給每一個節點物件，直至有物件處理這個請求為止，屬于行為型模式，

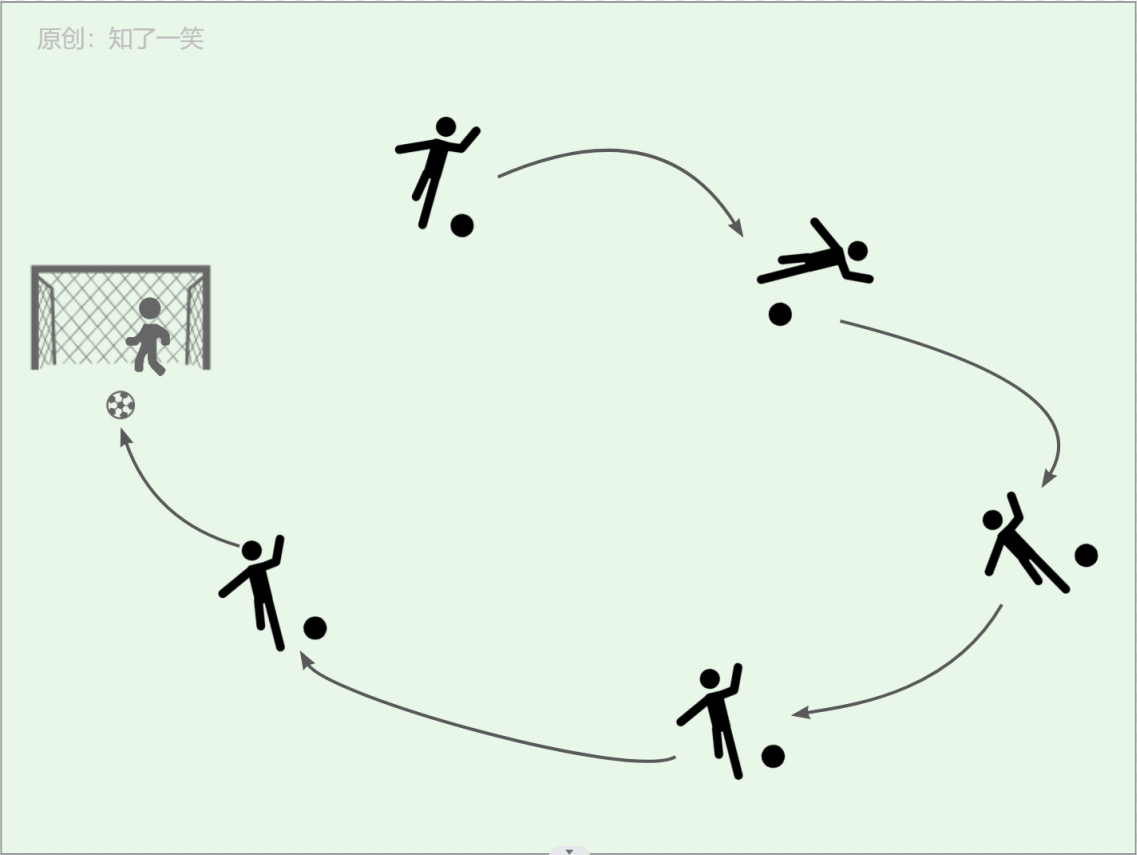

下面放一張足球比賽的圖，通過層層傳遞，最終射門，通過這張圖，可以更好的理解責任鏈模式，

二、入門案例

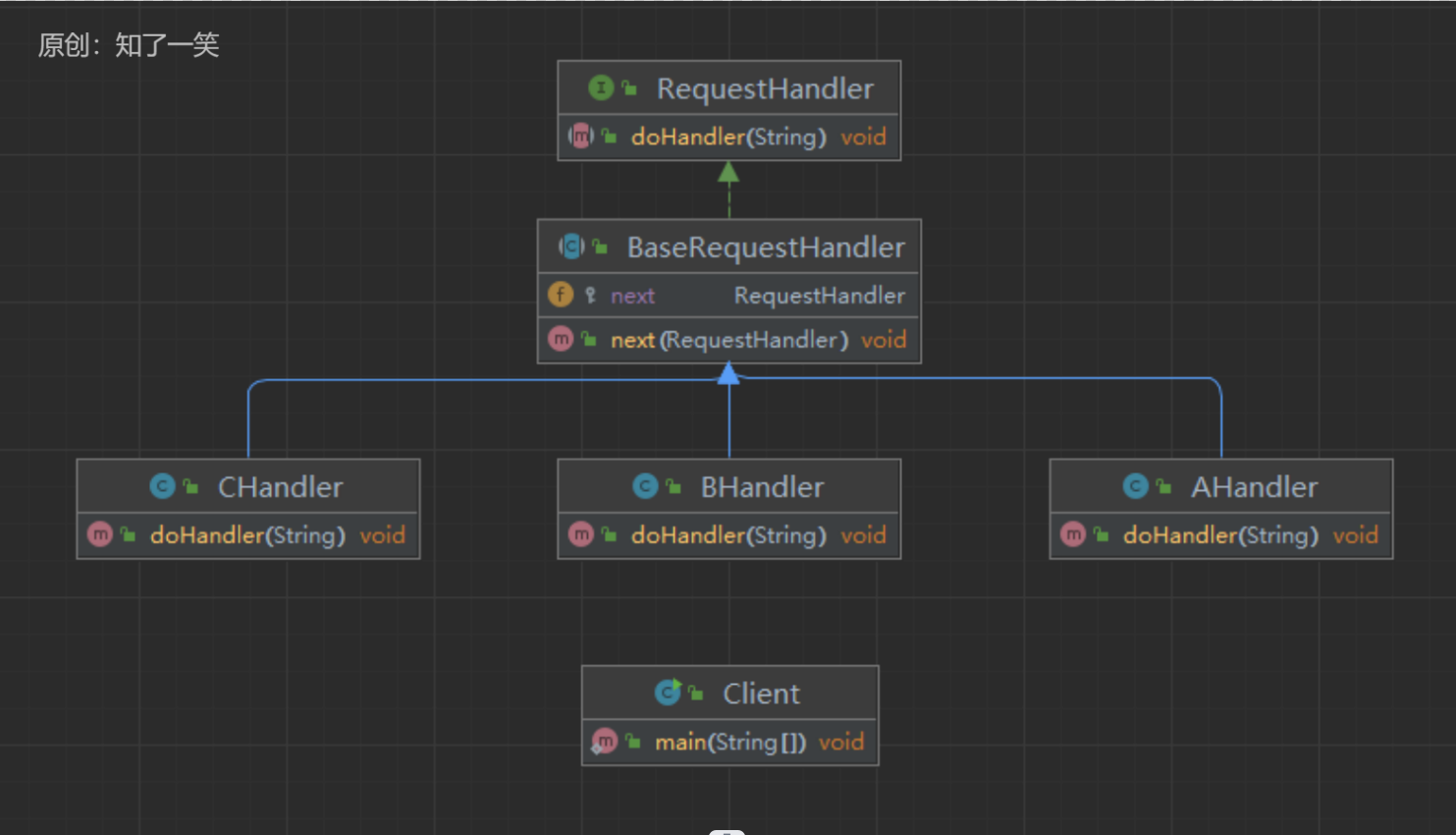

2.1 類圖

2.2 基礎類介紹

抽象介面RequestHandler

/**
 * @author 往事如風
 * @version 1.0
 * @date 2022/10/25 13:41
 * @description
 */
public interface RequestHandler {

    void doHandler(String req);
}

抽象類BaseRequestHandler

/**
 * @author 往事如風
 * @version 1.0
 * @date 2022/10/25 13:45
 * @description
 */
public abstract class BaseRequestHandler implements RequestHandler {

    protected RequestHandler next;

    public void next(RequestHandler next) {
        this.next = next;
    }
}

具體處理類AHandler

/**
 * @author 往事如風
 * @version 1.0
 * @date 2022/10/25 14:00
 * @description
 */
public class AHandler extends BaseRequestHandler {

    @Override
    public void doHandler(String req) {
        // 處理自己的業務邏輯
        System.out.println("A中處理自己的邏輯");
        // 傳遞給下個類（若鏈路中還有下個處理類）
        if (next != null) {
            next.doHandler(req);
        }
    }
}

當然還有具體的處理類B、C等等，這里不展開贅述，
使用類Client

/**
 * @author 往事如風
 * @version 1.0
 * @date 2022/10/25 14:06
 * @description
 */
public class Client {
    public static void main(String[] args) {
        BaseRequestHandler a = new AHandler();
        BaseRequestHandler b = new BHandler();
        BaseRequestHandler c = new CHandler();
        a.next(b);
        b.next(c);
        a.doHandler("鏈路待處理的資料");
    }
}

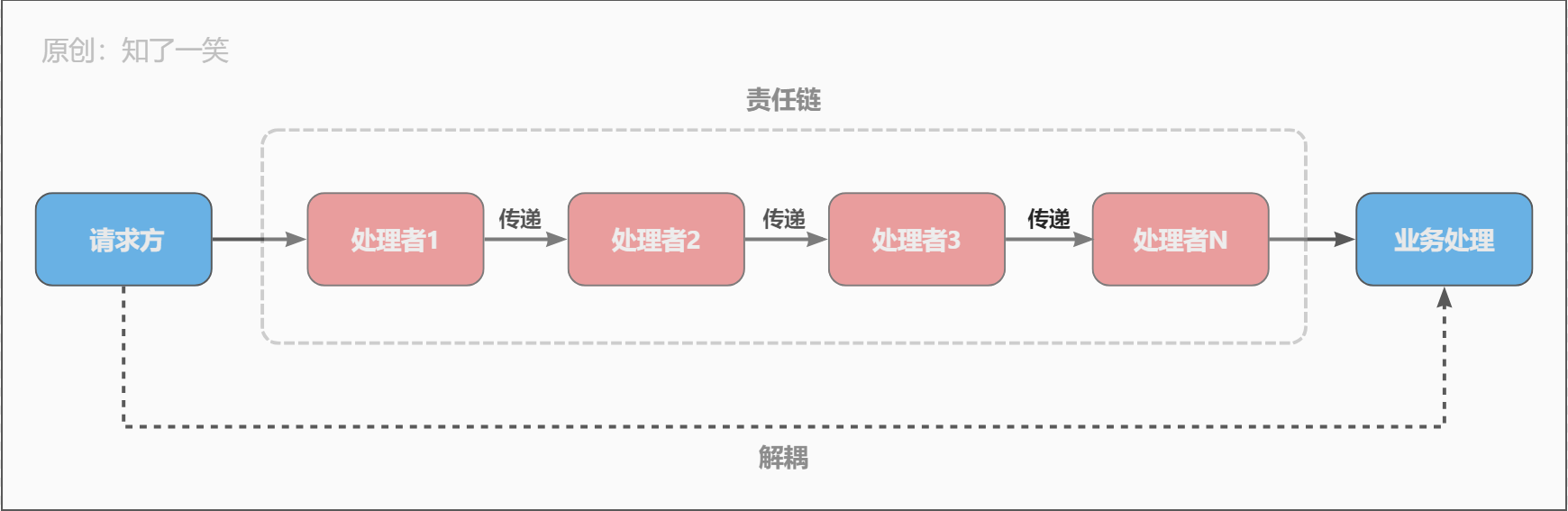

2.3 處理流程圖

三、應用場景

3.1 場景舉例

場景一

前兩年，在一家金融公司待過一段時間，其中就有一個業務場景：一筆訂單進來，會先在后臺通過初審人員進行審批，初審不通過，訂單流程結束，初審通過以后，會轉給終審人員進行審批，不通過，流程結束；通過，流轉到下個業務場景，
對于這塊業務代碼，之前一代目是一個叫知了的同事，他擼起袖子就是干，一套if-else干到底，后來，技術老大CodeReview，點名要求改掉這塊，于是乎，想到用用設計模式吧，然后就噼里啪啦一頓改，（當然，比較復雜的情況，還是可以用作業流來處理這個場景，當時礙于時間成本，也就放棄了），

場景二

上家公司對接甲方爸爸的時候，對方會呼叫我們介面，將資料同步過來，同樣，我們需要將處理好的資料，傳給他們，由于雙方傳輸資料都是加密傳輸，所以在接受他們資料之前，需要對資料進行解密，驗簽，引數校驗等操作，同樣，我們給他們傳資料也需要進行加簽，加密操作，

具體案例

話不多說，對于場景二，我來放一些偽代碼，跟大家一起探討下，
1、一切從注解開始，我這里自定義了一個注解@Duty,這個注解有spring的@Component注解，也就是標記了這個自定義注解的類，都是交給spring的bean容器去管理，
注解中，有兩個屬性：1.type，定義相同的type型別的bean，會被放到一個責任鏈集合中，2.order，同一個責任鏈集合中，bean的排序，數值越小，會放到鏈路最先的位置，優先處理，

/**
 * @author 往事如風
 * @version 1.0
 * @date 2022/10/25 16:11
 * @description
 */
@Target({ElementType.TYPE})
@Retention(RetentionPolicy.RUNTIME)
@Documented
@Inherited
@Service
public @interface Duty {
    /**
     * 標記具體業務場景
     * @return
     */
    String type() default "";

    /**
     * 排序：數值越小，排序越前
     * @return
     */
    int order() default 0;
}

2、定義一個頂層的抽象介面IHandler，傳入2個泛型引數，供后續自定義，

/**
 * @author 往事如風
 * @version 1.0
 * @date 2022/10/25 15:31
 * @description 責任鏈頂層抽象類
 */
public interface IHandler<T, R> {
    /**
     * 抽象處理類
     * @param t
     * @return
     */
    R handle(T t);
}

3、定義一個責任鏈bean的管理類HandleChainManager，用來存放不同業務下的責任鏈路集合，在該類中，有一個Map和兩個方法，

handleMap：這個map會存放責任鏈路中，具體的執行類，key是注解@Duty中定義的type值，value是標記了@Duty注解的bean集合，也就是具體的執行類集合，
setHandleMap：傳入具體執行bean的集合，存放在map中，
executeHandle：從map中找到具體的執行bean集合，并依次執行，

/**
 * @author 往事如風
 * @version 1.0
 * @date 2022/10/25 16:00
 * @description 責任鏈管理類
 */
public class HandleChainManager {
    /**
     * 存放責任鏈路上的具體處理類
     * k-具體業務場景名稱
     * v-具體業務場景下的責任鏈路集合
     */
    private Map<String, List<IHandler>> handleMap;

    /**
     * 存放系統中責任鏈具體處理類
     * @param handlerList
     */
    public void setHandleMap(List<IHandler> handlerList) {
        handleMap = handlerList
                .stream()
                .sorted(Comparator.comparingInt(h -> AnnotationUtils.findAnnotation(h.getClass(), Duty.class).order()))
                .collect(Collectors.groupingBy(handler -> AnnotationUtils.findAnnotation(handler.getClass(), Duty.class).type()));
    }

    /**
     * 執行具體業務場景中的責任鏈集合
     * @param type 對應@Duty注解中的type，可以定義為具體業務場景
     * @param t 被執行的引數
     */
    public <T, R> R executeHandle(String type, T t) {
        List<IHandler> handlers = handleMap.get(type);
        R r = null;
        if (CollectionUtil.isNotEmpty(handlers)) {
            for (IHandler<T, R> handler : handlers) {
               r = handler.handle(t);
            }
        }
        return r;
    }
}

4、定義一個配置類PatternConfiguration，用于裝配上面的責任鏈管理器HandleChainManager，

/**
 * @author 往事如風
 * @version 1.0
 * @date 2022/10/25 15:35
 * @description 設計模式配置類
 */
@Configuration
public class PatternConfiguration {

    @Bean
    public HandleChainManager handlerChainExecute(List<IHandler> handlers) {
        HandleChainManager handleChainManager = new HandleChainManager();
        handleChainManager.setHandleMap(handlers);
        return handleChainManager;
    }

}

5、具體的處理類：SignChainHandler、EncryptionChainHandler、RequestChainHandler，這里我以SignChainHandler為例，
在具體處理類上標記自定義注解@Duty，該類會被注入到bean容器中，實作IHandler介面，只需關心自己的handle方法，處理具體的業務邏輯，

/**
 * @author 往事如風
 * @version 1.0
 * @date 2022/10/25 15:31
 * @description 加簽類
 */
@Duty(type = BusinessConstants.REQUEST, order = 1)
public class SignChainHandler implements IHandler<String, String> {
    /**
     * 處理加簽邏輯
     * @param s
     * @return
     */
    @Override
    public String handle(String s) {
        // 加簽邏輯
        System.out.println("甲方爸爸要求加簽");
        return "加簽";
    }
}

6、具體怎么呼叫？這里我寫了個測驗controller直接呼叫，具體如下：

/**
 * @author 往事如風
 * @version 1.0
 * @date 2022/9/6 17:32
 * @description
 */
@RestController
@Slf4j
public class TestController {

    @Resource
    private HandleChainManager handleChainManager;

    @PostMapping("/send")
    public String duty(@RequestBody String requestBody) {
        String response = handleChainManager.executeHandle(BusinessConstants.REQUEST, requestBody);
        return response;
    }
}

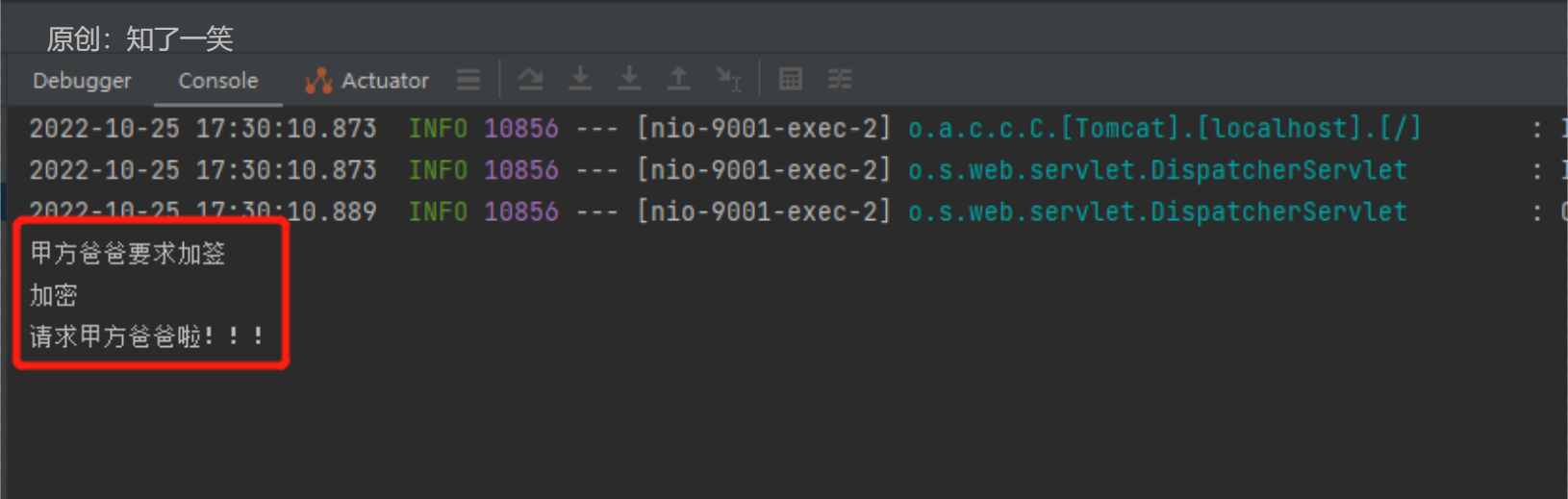

7、執行結果，會按照注解中標記的order依次執行，

至此，完工，又可以開心的擼代碼了，然后在具體的執行類中，又是一頓if-else，，，

四、原始碼中運用

4.1Mybatis原始碼中的運用

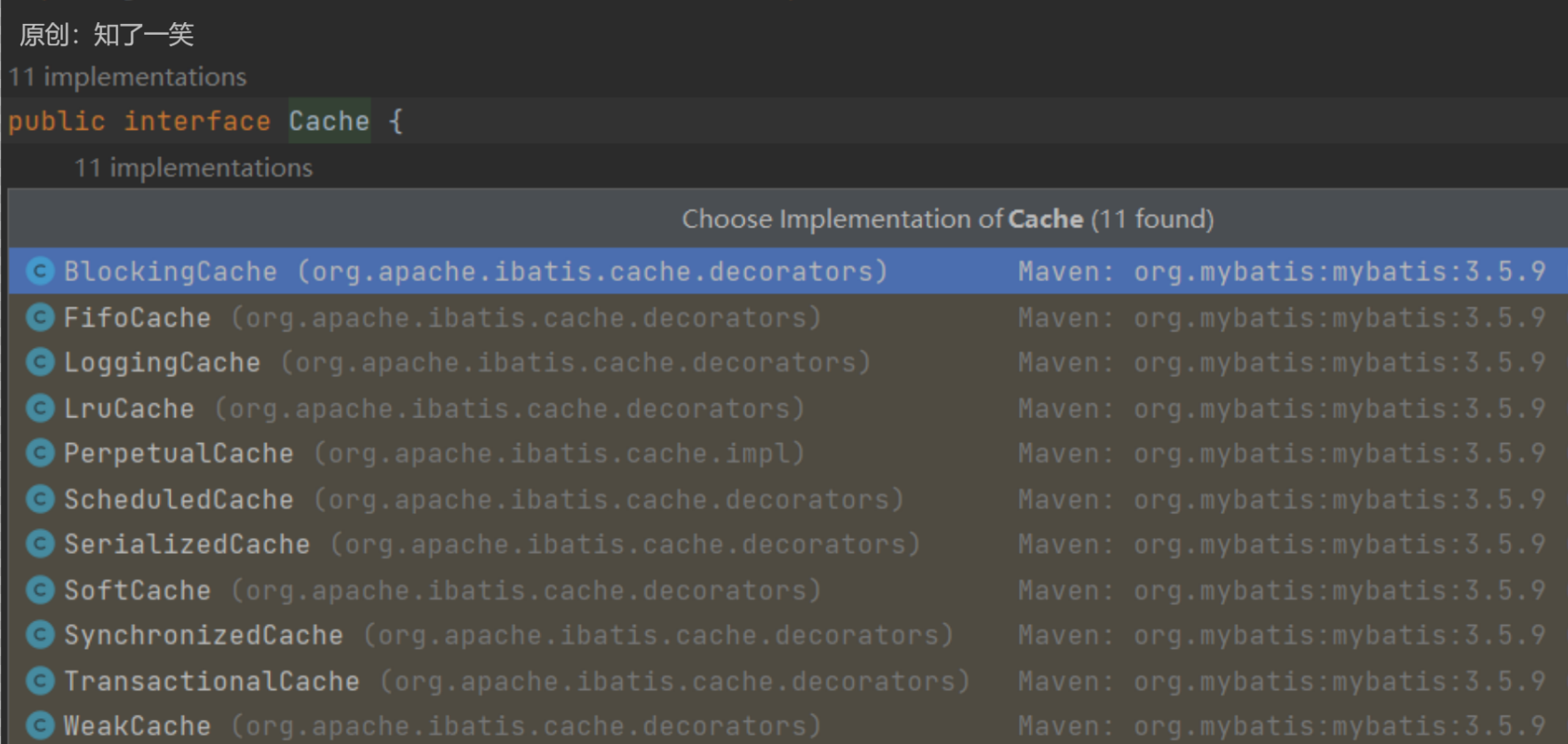

Mybatis中的快取介面Cache，cache作為一個快取介面，最主要的功能就是添加和獲取快取的功能，作為介面它有11個實作類，分別實作不同的功能，下面是介面原始碼和實作類，

package org.apache.ibatis.cache;

import java.util.concurrent.locks.ReadWriteLock;

public interface Cache {
    String getId();

    void putObject(Object var1, Object var2);

    Object getObject(Object var1);

    Object removeObject(Object var1);

    void clear();

    int getSize();

    default ReadWriteLock getReadWriteLock() {
        return null;
    }
}

下面，我們來看下其中一個子類LoggingCache的原始碼，主要看他的putObject方法和getObject方法，它在方法中直接傳給下一個實作去執行，這個實作類其實是為了在獲取快取的時候列印快取的命中率的，

public class LoggingCache implements Cache {
    private final Log log;
    private final Cache delegate;
    protected int requests = 0;
    protected int hits = 0;

    public LoggingCache(Cache delegate) {
        this.delegate = delegate;
        this.log = LogFactory.getLog(this.getId());
    }

    // ...
    public void putObject(Object key, Object object) {
        this.delegate.putObject(key, object);
    }

    public Object getObject(Object key) {
        ++this.requests;
        Object value = https://www.cnblogs.com/cicada-smile/p/this.delegate.getObject(key);
        if (value != null) {
            ++this.hits;
        }

        if (this.log.isDebugEnabled()) {
            this.log.debug("Cache Hit Ratio [" + this.getId() + "]: " + this.getHitRatio());
        }

        return value;
    }
    // ...
}

最后，經過Cache介面各種實作類的處理，最侄訓到達PerpetualCache這個實作類，與之前的處理類不同的是，這個類中有一個map，在map中做存取，也就是說，最終快取還是會保存在map中的，

public class PerpetualCache implements Cache {
    private final String id;
    private final Map<Object, Object> cache = new HashMap();

    public PerpetualCache(String id) {
        this.id = id;
    }

	// ...

    public void putObject(Object key, Object value) {
        this.cache.put(key, value);
    }

    public Object getObject(Object key) {
        return this.cache.get(key);
    }
	// ...

}

4.2spring原始碼中的運用

4.2.1DispatcherServlet類

DispatcherServlet 核心方法 doDispatch，HandlerExecutionChain只是維護HandlerInterceptor的集合，可以向其中注冊相應的攔截器，本身不直接處理請求，將請求分配給責任鏈上注冊處理器執行，降低職責鏈本身與處理邏輯之間的耦合程度，

protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
		HttpServletRequest processedRequest = request;
		HandlerExecutionChain mappedHandler = null;
		boolean multipartRequestParsed = false;
		WebAsyncManager asyncManager = WebAsyncUtils.getAsyncManager(request);
		try {
			ModelAndView mv = null;
			Exception dispatchException = null;
			try {
				processedRequest = checkMultipart(request);
				multipartRequestParsed = (processedRequest != request);
				// Determine handler for the current request.
				mappedHandler = getHandler(processedRequest);
				if (mappedHandler == null) {
					noHandlerFound(processedRequest, response);
					return;
				}
				// Determine handler adapter for the current request.
				HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());
				// Process last-modified header, if supported by the handler.
				String method = request.getMethod();
				boolean isGet = "GET".equals(method);
				if (isGet || "HEAD".equals(method)) {
					long lastModified = ha.getLastModified(request, mappedHandler.getHandler());
					if (new ServletWebRequest(request, response).checkNotModified(lastModified) && isGet) {
						return;
					}
				}
				if (!mappedHandler.applyPreHandle(processedRequest, response)) {
					return;
				}
				// Actually invoke the handler.
				mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
				if (asyncManager.isConcurrentHandlingStarted()) {
					return;
				}
				applyDefaultViewName(processedRequest, mv);
				mappedHandler.applyPostHandle(processedRequest, response, mv);
			}
			catch (Exception ex) {
				dispatchException = ex;
			}
			catch (Throwable err) {
				// As of 4.3, we're processing Errors thrown from handler methods as well,
				// making them available for @ExceptionHandler methods and other scenarios.
				dispatchException = new NestedServletException("Handler dispatch failed", err);
			}
			processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
		}
		catch (Exception ex) {
			triggerAfterCompletion(processedRequest, response, mappedHandler, ex);
		}
		catch (Throwable err) {
			triggerAfterCompletion(processedRequest, response, mappedHandler,
					new NestedServletException("Handler processing failed", err));
		}
		finally {
			if (asyncManager.isConcurrentHandlingStarted()) {
				// Instead of postHandle and afterCompletion
				if (mappedHandler != null) {
					mappedHandler.applyAfterConcurrentHandlingStarted(processedRequest, response);
				}
			}
			else {
				// Clean up any resources used by a multipart request.
				if (multipartRequestParsed) {
					cleanupMultipart(processedRequest);
				}
			}
		}
	}

4.2.2HandlerExecutionChain類

這里分析的幾個方法，都是從DispatcherServlet類的doDispatch方法中請求的，

獲取攔截器，執行preHandle方法

boolean applyPreHandle(HttpServletRequest request,
                       HttpServletResponse response) throws Exception {
    HandlerInterceptor[] interceptors = this.getInterceptors();
    if (!ObjectUtils.isEmpty(interceptors)) {
        for(int i = 0; i < interceptors.length; this.interceptorIndex = i++) {
            HandlerInterceptor interceptor = interceptors[i];
            if (!interceptor.preHandle(request, response, this.handler)) {
                this.triggerAfterCompletion(request, response, (Exception)null);
                return false;
            }
        }
    }
    return true;
}

在applyPreHandle方法中，執行triggerAfterCompletion方法

void triggerAfterCompletion(HttpServletRequest request,
                            HttpServletResponse response, Exception ex) throws Exception {
    HandlerInterceptor[] interceptors = this.getInterceptors();
    if (!ObjectUtils.isEmpty(interceptors)) {
        for(int i = this.interceptorIndex; i >= 0; --i) {
            HandlerInterceptor interceptor = interceptors[i];
            try {
                interceptor.afterCompletion(request, response, this.handler, ex);
            } catch (Throwable var8) {
                logger.error("HandlerInterceptor.afterCompletion threw exception", var8);
            }
        }
    }
}

獲取攔截器，執行applyPostHandle方法

void applyPostHandle(HttpServletRequest request,
                     HttpServletResponse response, ModelAndView mv)
                     throws Exception {
    HandlerInterceptor[] interceptors = this.getInterceptors();
    if (!ObjectUtils.isEmpty(interceptors)) {
        for(int i = interceptors.length - 1; i >= 0; --i) {
            HandlerInterceptor interceptor = interceptors[i];
            interceptor.postHandle(request, response, this.handler, mv);
        }
    }
}

五、總結

5.1 優點

將請求與處理解耦，
請求處理者（節點物件）只需要關注自己感興趣的請求進行處理即可，對于不感興趣的請求，轉發給下一個節點，
具備鏈式傳遞處理請求功能，請求發送者無需知曉鏈路結構，只需等待請求處理結果，
鏈路結構靈活，可以通過改變鏈路的結構動態的新增或刪減責任，
易于擴展新的請求處理類（節點），符合開閉原則，

5.2 缺點

責任鏈太長或者處理時間過長，會影響整體性能，
如果節點物件存在回圈參考時，會造成死回圈，導致系統崩潰，

六、參考原始碼

編程檔案：
https://gitee.com/cicadasmile/butte-java-note

應用倉庫：
https://gitee.com/cicadasmile/butte-flyer-parent

Gitee主頁： https://gitee.com/cicadasmile/butte-java-note
