一. EGL 前言
二. EGL 繪制流程簡介
三.eglCreatePbufferSurface 函式簡介
- 1.eglCreatePbufferSurface 簡介
- 2.eglCreatePbufferSurface 和 eglCreateWindowSurface 區別
四.eglCreatePbufferSurface 使用
五.猜你喜歡

零基礎 OpenGL ES 學習路線推薦 : OpenGL ES 學習目錄 >> OpenGL ES 基礎

零基礎 OpenGL ES 學習路線推薦 : OpenGL ES 學習目錄 >> OpenGL ES 特效

零基礎 OpenGL ES 學習路線推薦 : OpenGL ES 學習目錄 >> OpenGL ES 轉場

零基礎 OpenGL ES 學習路線推薦 : OpenGL ES 學習目錄 >> OpenGL ES 函式

零基礎 OpenGL ES 學習路線推薦 : OpenGL ES 學習目錄 >> OpenGL ES GPUImage 使用

零基礎 OpenGL ES 學習路線推薦 : OpenGL ES 學習目錄 >> OpenGL ES GLSL 編程

一. EGL 前言

EGLNativeDisplayType – 系統顯示型別，標識你所開發設備的物理螢屏，DX/OPenGL ES/Metal/Vulkan….

EGLNativeWindowType – 系統視窗，渲染顯示的視窗句柄

EGLDisplay – 關聯 EGLNativeDisplayType 系統物理螢屏的通用資料型別，是平臺上 WGL / GLX / AGL 的等價物

EGLSurface – 渲染區域，相當于 OpenGL ES 繪圖的畫布（一塊記憶體空間），用戶想繪制的資訊首先都要先繪制到 EGLSurface 上，然后通過 EGLDisplay 顯示

EGLConfig – 對 EGLSurface 的 EGL 配置，可以理解為繪制目標 framebuffer 的配置屬性

EGLContext – OpenGL ES 圖形背景關系

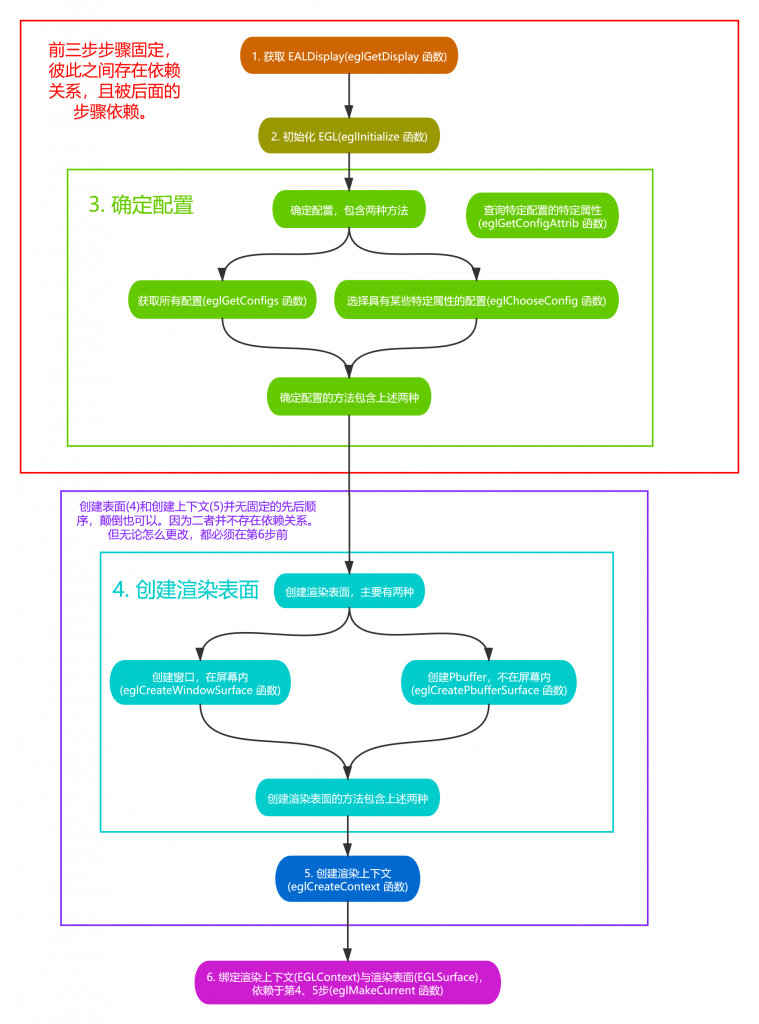

二. EGL 繪制流程簡介

獲取 EGL Display 物件：eglGetDisplay
初始化與 EGLDisplay 之間的連接：eglInitialize
獲取 EGLConfig 物件：eglChooseConfig / eglGetConfigs
創建 EGLContext 實體：eglCreateContext
創建 EGLSurface 實體：eglCreateWindowSurface / eglCreatePbufferSurface
連接 EGLContext 和 EGLSurface：eglMakeCurrent
使用 OpenGL ES API 繪制圖形：gl_*
切換 front buffer 和 back buffer 顯示：eglSwapBuffer
斷開并釋放與 EGLSurface 關聯的 EGLContext 物件：eglRelease
洗掉 EGLSurface 物件
洗掉 EGLContext 物件
終止與 EGLDisplay 之間的連接

三.eglCreatePbufferSurface 函式簡介

1.eglCreatePbufferSurface 簡介

EGLSurface eglCreatePbufferSurface(
	EGLDisplay display, 		// 指定EGL顯示連接
        EGLConfig config, 		// 指定配置
        const EGLint *attribList)       // 指定像素緩沖區屬性

/*
attribList的屬性可以是：

EGL_HEIGHT：默認值為0，
EGL_LARGEST_PBUFFER：默認值為EGL_FALSE，
EGL_MIPMAP_TEXTURE：默認值為EGL_FALSE，
EGL_TEXTURE_FORMAT：默認值為EGL_NO_TEXTURE，還可以選擇EGL_TEXTURE_RGB或>EGL_TEXTURE_RGBA，
EGL_TEXTURE_TARGET：默認值為EGL_NO_TEXTURE，還可以選擇EGL_TEXTURE_2D，
EGL_VG_ALPHA_FORMAT：只適用于OpenVG，默認值為EGL_VG_ALPHA_FORMAT_NONPRE，>還可以選擇EGL_VG_ALPHA_FORMAT_PRE，
EGL_VG_COLORSPACE：只適用于OpenVG，默認值為EGL_VG_COLORSPACE_sRGB，還可以選>擇EGL_VG_COLORSPACE_LINEAR，
EGL_WIDTH：默認值為0，

*/

相關錯誤碼：

EGL_BAD_MATCH ：提供了與視窗屬性不匹配的 EGLConfig，或該 EGLConfig 不支持渲染到視窗
EGL_BAD_CONFIG ：提供的 EGLConfig 沒有得到系統支持
EGL_BAD_NATIVE_WINDOW ：提供的原生視窗句柄無效
EGL_BAD_ALLOC ：無法為新的視窗分配資源，或已經有和提供的原生視窗關聯的 EGLConfig

2.eglCreatePbufferSurface 和eglCreateWindowSurface區別

在文章《OpenGL ES EGL 名詞解釋》有詳細介紹， EGLSurface 一共分為三類：

1.Surface – 可顯示的 Surface，實際上就是一個 FrameBuffer，用于系結視窗后預覽顯示，通過 eglCreateWindowSurface 創建；

2.PixmapSurface – 不是可顯示的 Surface，保存在系統記憶體中的位圖；

3.PBufferSurface – 不是可顯示的 Surface，保存在顯存中的幀，用于離屏渲染，不需要系結視窗，通過 eglCreatePbufferSurface 創建

四.eglCreatePbufferSurface 使用

創建 PBufferSurface 和創建 EGL 視窗非常類似，只有少數微小的不同，為了創建 PBufferSurface，需要和視窗一樣找到 EGLConfig ，并作一處修改：我們需要擴增 EGL_SURFACE_TYPE 的值，使其包含 EGL_PBUFFER_BIT

/******************************************************************************************/
//@Author:猿說編程
//@Blog(個人博客地址): www.codersrc.com
//@File:OpenGL ES EGL eglCreatePbufferSurface
//@Time:2022/08/04 07:30
//@Motto:不積跬步無以至千里，不積小流無以成江海，程式人生的精彩需要堅持不懈地積累！
/******************************************************************************************/

	EGLint attribList[] = {
			EGL_SURFACE_TYPE,EGL_PBUFFER_BIT,
			EGL_RENDERABLE_TYPE, EGL_OPENGL_ES3_BIT_KHR,
			EGL_RED_SIZE, 5,
			EGL_GREEN_SIZE, 6,
			EGL_BLUE_SIZE, 5,
			EGL_DEPTH_SIZE, 1,
			EGL_NONE
	};

   // 查詢EGL表面配置

	const EGLint MaxConfigs = 10;
	EGLConfig configs[MaxConfigs]; // We'll only accept 10 configs
	EGLint numConfigs;
	if (!eglChooseConfig(display, attribList, configs, MaxConfigs, &numConfigs)) {
		// Something didn't work … handle error situation
	} else {
		// Everything's okay. Continue to create a rendering surface
	}

    // Proceed to create a 512*512 pbuffer
	EGLSurface pbuffer;
	EGLint attribList2[] =
			{
					EGL_WIDTH, 512,
					EGL_HEIGHT, 512,
					EGL_LARGEST_PBUFFER, EGL_TRUE,
					EGL_NONE
			};

	pbuffer = eglCreatePbufferSurface(display, config, attribList2);

	if (pbuffer == EGL_NO_SURFACE) {
		switch (eglGetError()) {
			case EGL_BAD_ALLOC:
				// Not enough resources available. Handle and recover
				break;

			case EGL_BAD_CONFIG:
				// Verify that provided EGLConfig is valid
				break;

			case EGL_BAD_PARAMETER:
				// Verify that EGL_WIDTH and EGL_HEIGHT are non-negative values
				break;

			case EGL_BAD_MATCH:
				// Check window and EGLConfig attributes to determine
				// compatibility, or verify that the EGLConfig
				// supports rendering to a window,
				break;
		}
	}

	EGLint width;
	EGLint height;
	if(!eglQuerySurface( display,pbuffer,EGL_WIDTH,&width) ||
	   !eglQuerySurface( display,pbuffer,EGL_HEIGHT,&height))
	{
		//Unable to query surface information
	}
