一. EGL 前言
EGLNativeDisplayType – 系統顯示型別，標識你所開發設備的物理螢屏，DX/OPenGL ES/Metal/Vulkan….
EGLNativeWindowType – 系統視窗，渲染顯示的視窗句柄
EGLDisplay – 關聯 EGLNativeDisplayType 系統物理螢屏的通用資料型別，是平臺上 WGL / GLX / AGL 的等價物
EGLSurface – 渲染區域，相當于 OpenGL ES 繪圖的畫布 （一塊記憶體空間），用戶想繪制的資訊首先都要先繪制到 EGLSurface 上，然后通過 EGLDisplay 顯示
EGLConfig – 對 EGLSurface 的 EGL 配置，可以理解為繪制目標 framebuffer 的配置屬性
EGLContext – OpenGL ES 圖形背景關系

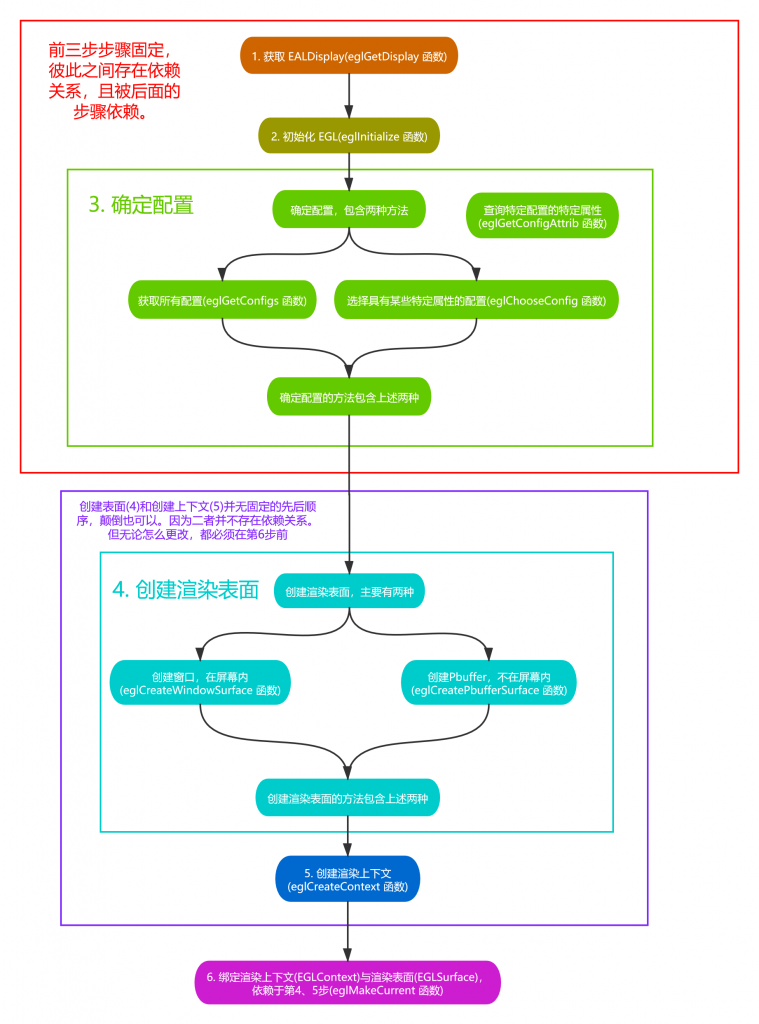

二. EGL 繪制流程簡介
- 獲取 EGL Display 物件：eglGetDisplay
- 初始化與 EGLDisplay 之間的連接：eglInitialize
- 獲取 EGLConfig 物件：eglChooseConfig / eglGetConfigs
- 創建 EGLContext 實體：eglCreateContext
- 創建 EGLSurface 實體：eglCreateWindowSurface / eglCreatePbufferSurface
- 連接 EGLContext 和 EGLSurface 背景關系 eglMakeCurrent
- 使用 OpenGL ES API 繪制圖形：gl_*
- 切換 front buffer 和 back buffer 顯示：eglSwapBuffer
- 斷開并釋放與 EGLSurface 關聯的 EGLContext 物件：eglRelease
- 洗掉 EGLSurface 物件
- 洗掉 EGLContext 物件
- 終止與 EGLDisplay 之間的連接
三.eglSwapBuffer 函式簡介
前面有介紹：
EGLDisplay – 關聯 EGLNativeDisplayType 系統物理螢屏的通用資料型別，是平臺上 WGL / GLX / AGL 的等價物
EGLSurface – 渲染區域，相當于 OpenGL ES 繪圖的畫布 （一塊記憶體空間），用戶想繪制的資訊首先都要先繪制到 EGLSurface 上，然后通過 EGLDisplay 顯示

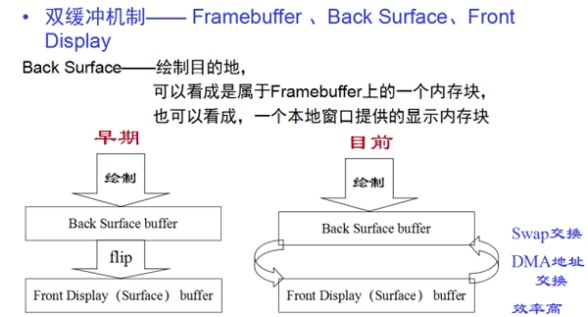

EGLSurface 作為記憶體中的畫布(不可見)，EGLDisplay 作為顯示幕輸出顯示(可見)**，而 eglSwapBuffer 作用就是把記憶體 EGLSurface** **中畫布中的資料交換到 EGLDisplay ，輸出到螢屏顯示繪制的內容**
/*描述：把記憶體 EGLSurface 中畫布中的資料交換到 EGLDisplay ，輸出到螢屏顯示繪制的內容
*引數：
* display：指定顯示的連接
* surface：EGL 繪圖表面
*
*回傳值：成功是回傳 EGL_TRUE，失敗時回傳 EGL_FALSE
*/
EGLBoolean eglSwapBuffers(EGLDisplay display,
EGLSurface surface);
四.關于多個 EGLContext
某些情況下，我們想創建、使用多個 EGLContext ，對于這種情況，需要注意以下幾個情況：
- 不能在 2 個執行緒里系結同一個
EGLContext， - 不能在 2 個不同的執行緒里，系結相同的 EGLSurface 到 2 個不同的
EGLContext上， - 在 2 個不同的執行緒里，系結 2 個不同 EGLSurface 到 2 個
EGLContext上，取決于使用的 GPU 的具體實作，可能成功，也可能失敗，
五.共享 EGLContext
共享 EGLContext 這種方式在加載階段很有用，由于上傳資料到 GPU(尤其是紋理資料(textures))這類操作很重，如果想要維持幀率穩定，應該在另一個執行緒進行上傳，
然而，對于上面多個 EGLContext 的 3 種情況的限制，必須在第一個 EGLContext 之外，創建第二個 EGLContext ，這個 EGLContext 將使用第一個 EGLContext 使用的內部狀態資訊，這兩個 Context 即共享 Context 背景關系，
需要注意的是：這**兩個 EGLContext 共享的只是內部狀態資訊，它們兩個并不共享呼叫快取(每個 EGLContext** 各自擁有一個呼叫快取)，
創建第二個 EGLContext 的方法：
/*描述：創建 OpenGL ES 背景關系 EGLContext
*引數：
* display：指定顯示的連接
* config：配置 EGLConfig
* share_context：允許其它 EGLContext 共享資料，使用 EGL_NO_CONTEXT 表示不共享
* attribList：指定操作的屬性串列，只能接受一個屬性 EGL_CONTEXT_CLIENT_VERSION（設定 OpenGL ES 版本）
*
*回傳值：成功時回傳新創建的 EGLContext，失敗時回傳 EGL_NO_CONTEXT
*/
EGLContext eglCreateContext(
EGLDisplay display,
EGLConfig config,
EGLContext share_context,
EGLint const * attrib_list);
注意：第三個引數
share_context是最重要的，它就是第一個 Context ，表示共享背景關系
在第二個執行緒，不進行任何的繪制，只進行上傳資料到 GPU 的操作，所以，給第二個 Context 的 Surface 應該是一個像素緩沖 (pixel buffer) Surface，
/******************************************************************************************/
//@Author:猿說編程
//@Blog(個人博客地址): www.codersrc.com
//@File:OpenGL ES EGL eglCreatePbufferSurface
//@Time:2022/08/04 07:30
//@Motto:不積跬步無以至千里，不積小流無以成江海，程式人生的精彩需要堅持不懈地積累！
/******************************************************************************************/
EGLSurface eglCreatePbufferSurface(
EGLDisplay display,
EGLConfig config,
EGLint const * attrib_list);
