1. 擴容方案剖析

1.1 擴容問題

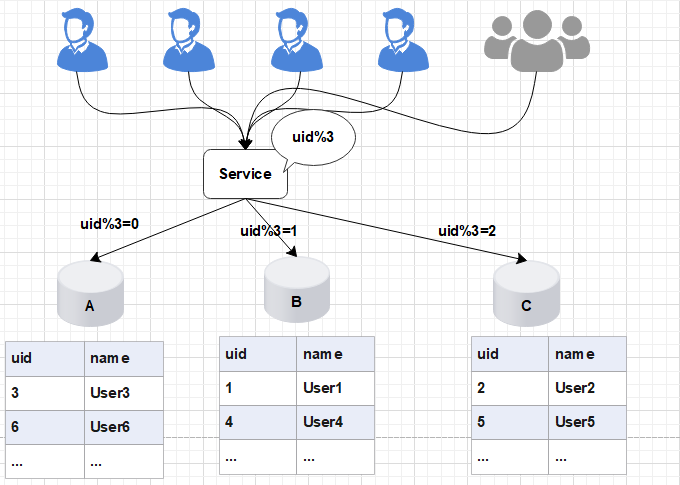

在專案初期，我們部署了三個資料庫A、B、C，此時資料庫的規模可以滿足我們的業務需求，為了將資料做到平均分配，我們在Service服務層使用uid%3進行取模分片，從而將資料平均分配到三個資料庫中，

如圖所示：
file

后期隨著用戶量的增加，用戶產生的資料資訊被源源不斷的添加到資料庫中，最終達到資料庫的最佳存盤容量，如果此時繼續向資料庫中新增資料，會導致資料庫的CRUD等基本操作變慢，進而影響整個服務的回應速度，

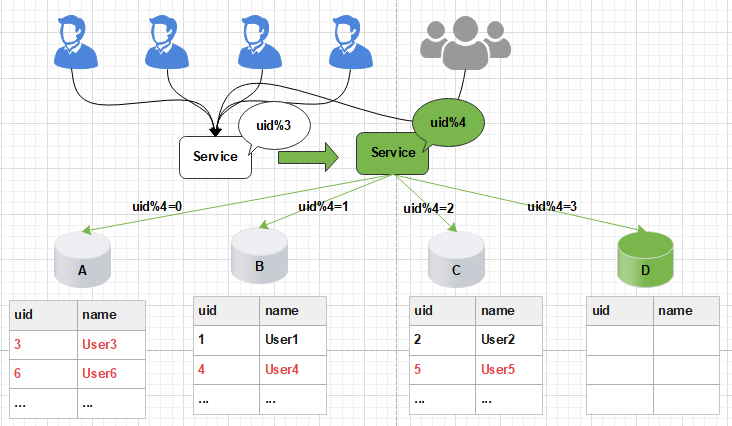

這時，我們需要增加新的節點，對資料庫進行水平擴容，那么加入新的資料庫D后，資料庫的規模由原來的3個變為4個，

如圖所示：

file

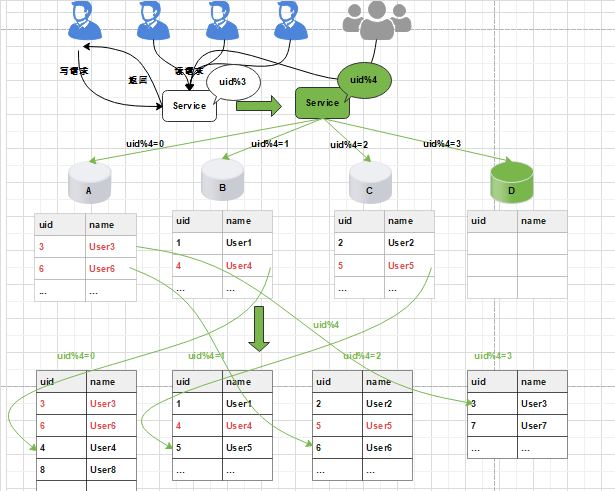

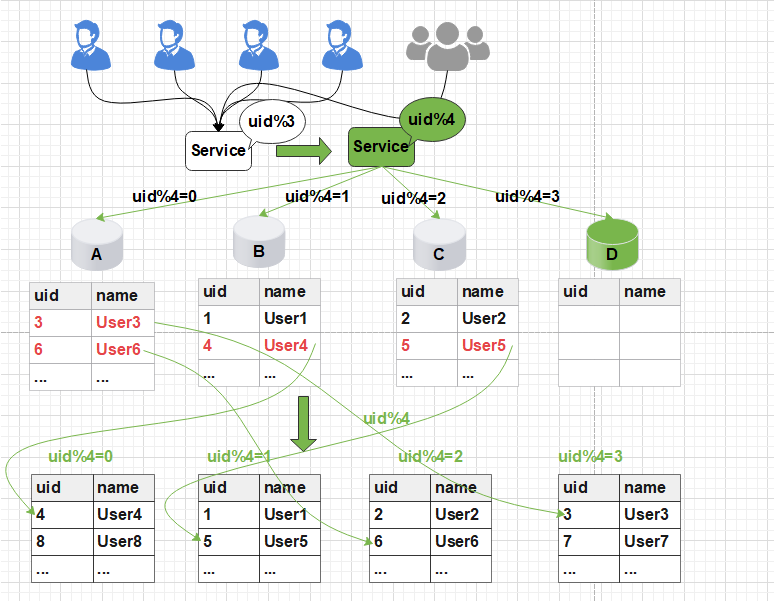

此時由于分片規則發生了變化（uid%3 變為uid%4），導致大部分的資料，無法命中原有的資料，需要重新進行分配，要做大量的資料遷移處理，

比如之前uid如果是uid=3取模3%3=0，是分配在A庫上，新加入D庫后， uid=3取模3%4=3，分配在D庫上；

file

新增一個節點，大概會有90%的資料需要遷移，這樣會面臨大量的資料壓力，并且對服務造成極大的不穩定性，

1.2 停機方案

file

發布公告

為了進行資料的重新拆分，在停止服務之前，我們需要提前通知用戶，比如：我們的服務會在yyyy-MM-dd進行升級，給您帶來的不便敬請諒解，
停止服務

關閉Service
離線資料遷移（拆分，重新分配資料）

將舊庫中的資料按照Service層的演算法，將資料拆分，重新分配資料
資料校驗

開發定制一個程式對舊庫和新庫中的資料進行校驗，比對
更改配置

修改Service層的配置演算法，也就是將原來的uid%3變為uid%4
恢復服務

重啟Service服務
回滾預案

針對上述的每個步驟都要有資料回滾預案，一旦某個環節（如：資料遷移，恢復服務等）執行失敗，立刻進行回滾，重新再來

停止服務之后，能夠保證遷移作業的正常進行，但是服務停止，傷害用戶體驗，并造成了時間壓力，必須在指定的時間內完成遷移，

1.3 停寫方案

file

支持讀寫分離

資料庫支持讀寫分離，在擴容之前，每個資料庫都提供了讀寫功能，資料重新分配的程序中，將每個資料庫設定為只讀狀態，關閉寫的功能
升級公告

為了進行資料的重新拆分，在停寫之前，我們需要提前通知用戶，比如：我們的服務會在yyyy-MM-dd進行升級，給您帶來的不便敬請諒解，
中斷寫操作，隔離寫資料源（或攔截回傳統一提示）

在Service層對所有的寫請求進行攔截，統一回傳提示資訊，如：服務正在升級中，只對外提供讀服務
資料同步處理

將舊庫中的資料按照Service層的演算法，將資料重新分配，遷移（復制資料）
資料校驗

開發定制一個程式對舊庫中的資料進行備份，使用備份的資料和重新分配后的資料進行校驗，比對
更改配置

通過配置中心，修改Service層的配置演算法，也就是將原來的uid%3變為uid%4，這個程序不需要重啟服務
恢復寫操作

設定資料庫恢復讀寫功能，去除Service層的攔截提示
資料清理

使用delete陳述句對冗余資料進行洗掉
回滾預案

針對上述的每個步驟都要有資料回滾預案，一旦某個環節（如：資料遷移等）執行失敗，立刻進行回滾，重新再來

缺點：在資料的復制程序需要消耗大量的時間，停寫時間太長，資料需要先復制，再清理冗余資料

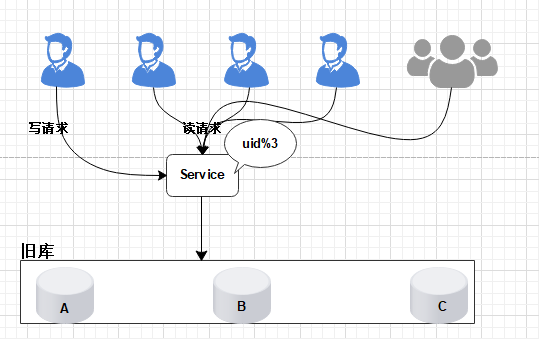

1.4 日志方案

核心是通過日志進行資料庫的同步遷移，主要操作步驟如下：

資料遷移之前，業務應用訪問舊的資料庫節點，

file

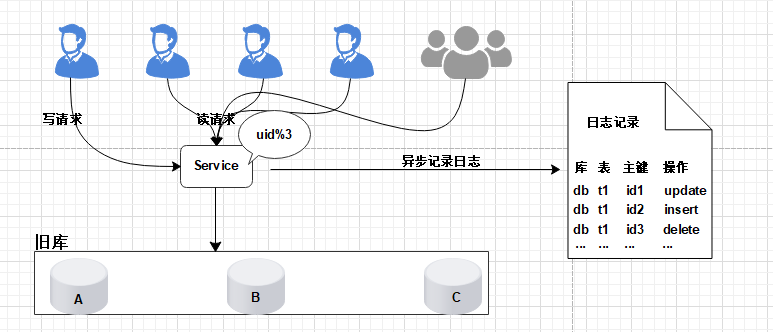

日志記錄

在升級之前，記錄“對舊資料庫上的資料修改”的日志（這里修改包括增、刪、改），這個日志不需要記錄詳細的資料資訊，主要記錄：

（1）修改的庫；

（2）修改的表；

（3）修改的唯一主鍵；

（4）修改操作型別，

file

日志記錄不用關注新增了哪些資訊，修改的資料格式，只需要記錄以上資料資訊，這樣日志格式是固定的，這樣能保證方案的通用性，

服務升級日志記錄功能風險較小：

寫和修改介面是少數，改動點少；

升級只是增加了一些日志，采用異步方式實作，對業務功能沒有太多影響，

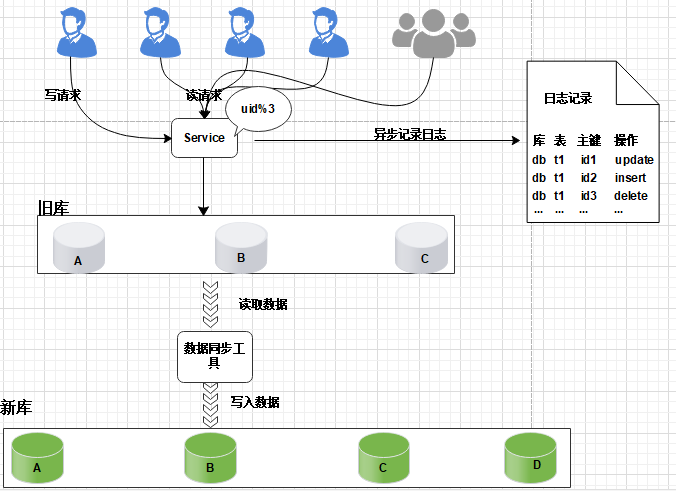

資料遷移：

研發定制資料遷移工具，作用是把舊庫中的資料遷移至新庫中，

file

整個程序仍然采用舊庫進行對外服務，

資料同步工具實作復雜度不高，

只對舊庫進行讀取操作，如果同步出現問題，都可以對新庫進行回滾操作，

可以限速或分批遷移執行，不會有時間壓力，

資料遷移完成之后，并不能切換至新庫提供服務，

因為舊庫依然對線上提供服務，庫中的資料隨時會發生變化，但這些變化的資料并沒有同步到新庫中，舊庫和新庫資料不一致，所以不能直接進行切換，需要將資料同步完整，

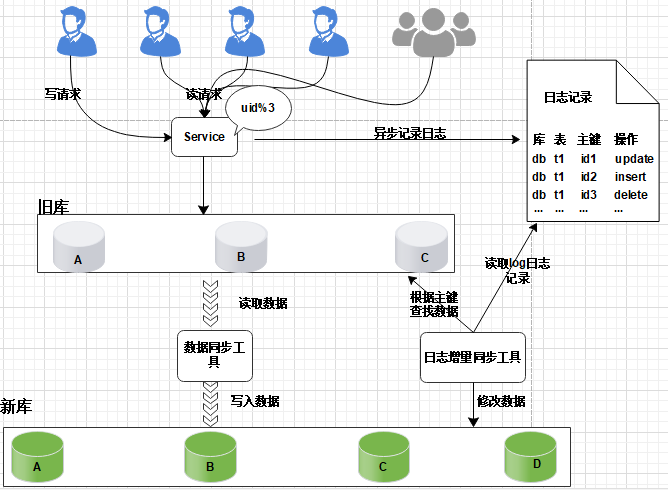

日志增量遷移

file

研發一個日志遷移工具，把上面遷移資料程序中的差異資料追平，處理步驟：

讀取log日志，獲取具體是哪個庫、表和主鍵發生了變化修改；

把舊庫中的主鍵記錄讀取出來

根據主鍵ID，把新庫中的記錄替換掉

這樣可以最大程度的保障資料的一致性，風險分析：

整個程序，仍然是舊庫對線上提供服務；

日志遷移工具實作的復雜度較低；

任何時間發現問題，可以重新再來，有充分的容錯空間；

可以限速重放處理日志，處理程序不會因為對線上影響造成時間壓力，

但是，日志增量同步完成之后，還不能切換到新的資料庫，

因為日志增量同步程序中，舊庫中可能有資料發生變化，導致資料不一致，所以需要進一步讀取日志，追平資料記錄；日志增量同步程序隨時可能會產生新的資料，新庫與舊庫的資料追平也會是一個無限逼近的程序，

資料校驗

準備好資料校驗工具，將舊庫和新庫中的資料進行比對，直到資料完全一致，

file

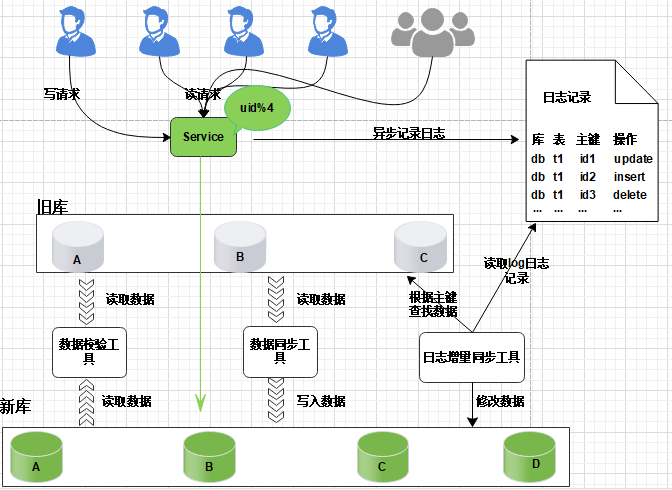

切換新庫

資料比對完成之后，將流量轉移切換至新庫，至此新庫提供服務，完成遷移，

file

但是在極限情況下，即便通過上面的資料校驗處理，也有可能出現99.99%資料一致，不能保障完全一致，這個時候可以在舊庫做一個readonly只讀功能，或者將流量屏蔽降級，等待日志增量同步工具完全追平后，再進行新庫的切換，

至此，完成日志方案的遷移擴容處理，整個程序能夠持續對線上提供服務，只會短暫的影響服務的可用性，

這種方案的弊端，是操作繁瑣，需要適配多個同步處理工具，成本較高，需要制定個性化業務的同步處理，不具備普遍性，耗費的時間周期也較長，

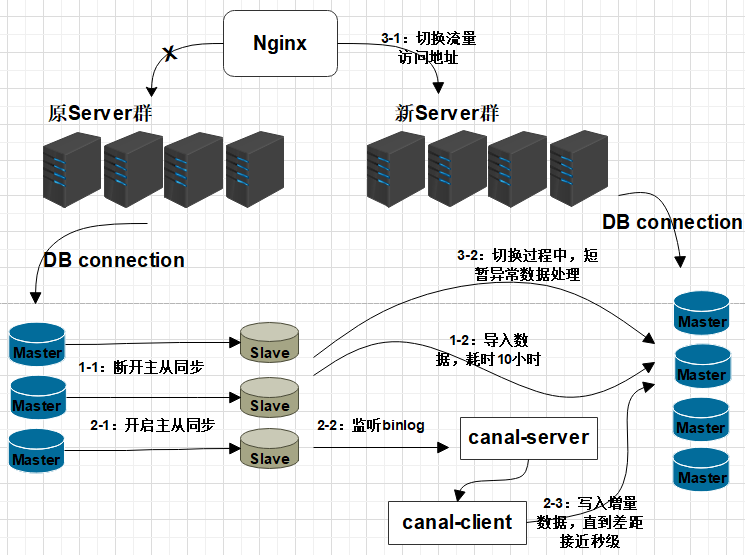

1.5 雙寫方案（中小型資料）

file

雙寫方案可通過canal或mq做實作，

增加新庫，按照現有節點，增加對應的數量，
資料遷移：避免增量影響，先斷開主從，再匯入（耗時較長），同步完成并做校驗
增量同步：開啟Canal同步服務，監聽從節點資料庫，再開啟主從同步，從節點收到資料后會通過Canal服務，傳遞至新的DB節點，
切換新庫：通過Nginx，切換訪問流量至新的服務，
修復切換例外資料：在切換程序中，如果出現，Canal未同步，但已切換至新庫的請求（比如下單，修改了資金，但還未同步），可以通過定制程式，讀取檢測例外日志，做自動修復或人工處理，

針對此種情況，最好是在凌晨用戶量小的時候，或專門停止外網訪問，進行切換，減少例外資料的產生，
資料校驗：為保障資料的完全一致，有必要對資料的數量完整性做校驗，

1.6 平滑2N方案（大資料量）

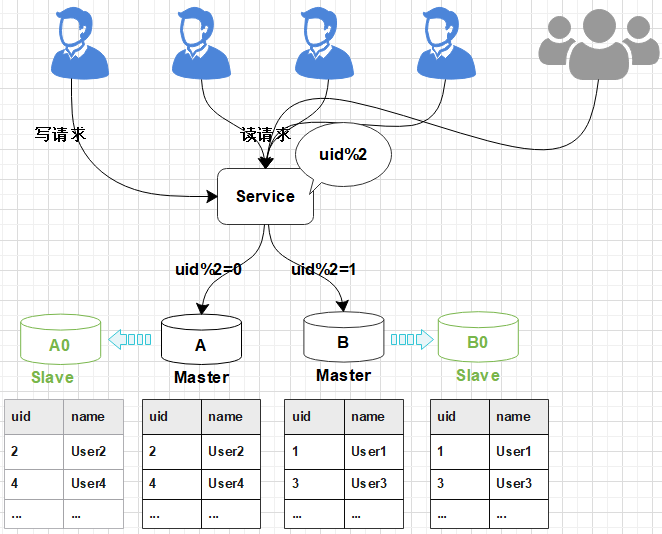

線上資料庫，為了保障其高可用，一般每臺主庫會配置一臺從庫，主庫負責讀寫，從庫負責讀取，下圖所示，A，B是主庫，A0和B0是從庫，

file

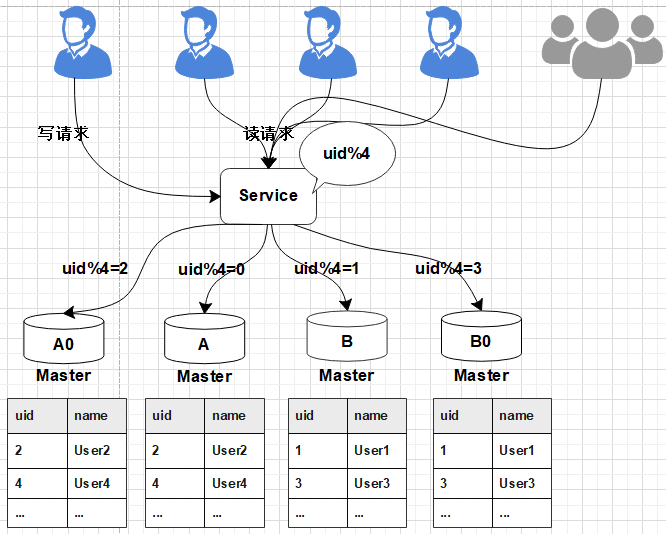

當需要擴容的時候，我們把A0和B0升級為新的主庫節點，如此由2個分庫變為4個分庫，同時在上層的分片配置，做好映射，規則如下:

把uid%4=0和uid%4=2的資料分別分配到A和A0主庫中

把uid%4=1和uid%4=3的資料分配到B和B0主庫中

file

因為A和A0庫的資料相同，B和B0資料相同，此時無需做資料遷移，只需調整變更一下分片配置即可，通過配置中心更新，不需要重啟，

file

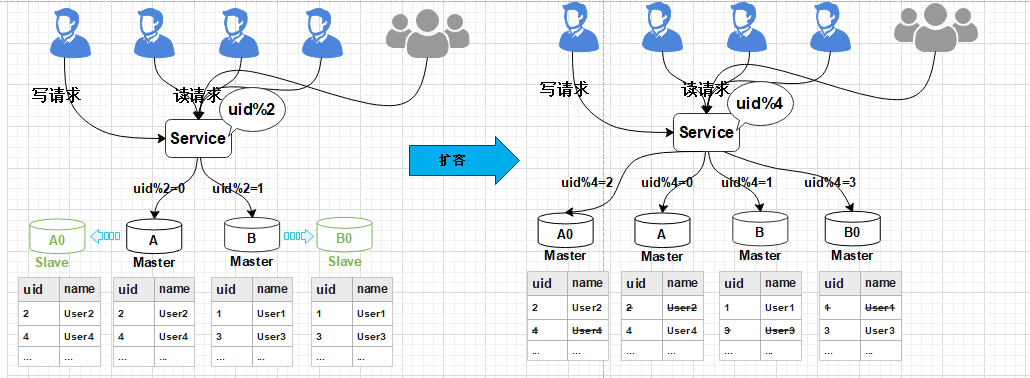

由于之前uid%2的資料是分配在2個庫里面，擴容之后需要分布到4個庫中，但由于舊資料仍存在（uid%4=0的節點,還有一半uid%4=2的資料），所以需要對冗余資料做一次清理，

這個清理，并不會影響線上資料的一致性，可以隨時隨地進行，

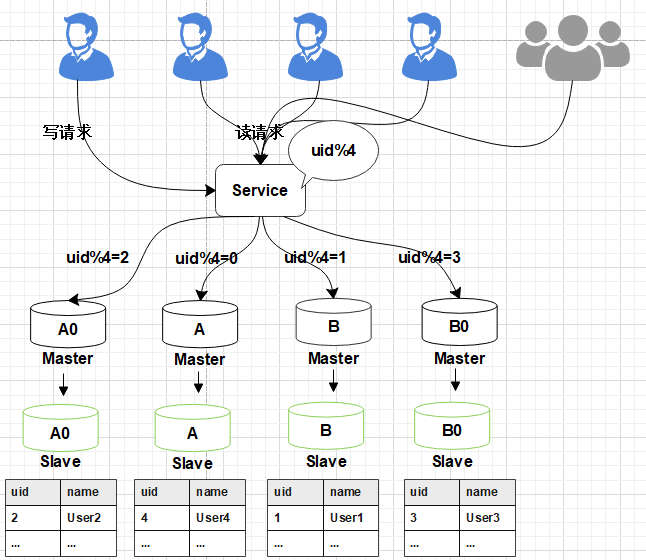

處理完成之后，為保證資料的高可用，以及將來下一步的擴容需求，

可以為現有的主庫再次分配一個從庫，

file

2. 平滑2N擴容方案實踐

2.1 實作應用服務級別的動態擴容

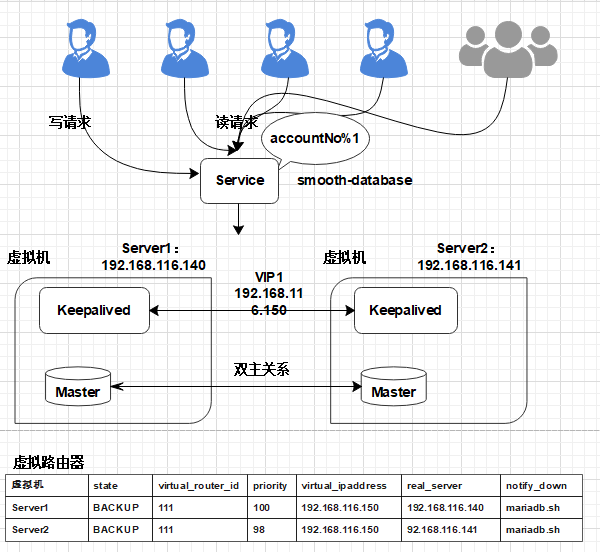

擴容前部署架構：

file

2.1.1 MariaDB服務安裝

切換阿里云鏡像服務（YUM安裝過慢可以切換）

yum -y install wget
## 備份CentOS-Base.repo
mv /etc/yum.repos.d/CentOS-Base.repo /etc/yum.repos.d/CentOS-Base.repo.bak

wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-7.repo

wget -P /etc/yum.repos.d/ http://mirrors.aliyun.com/repo/epel-7.repo

yum clean all

yum makecache

配置YUM源

vi /etc/yum.repos.d/mariadb-10.2.repo

增加以下內容：

[mariadb]
name = MariaDB
baseurl = https://mirrors.ustc.edu.cn/mariadb/yum/10.2/centos7-amd64
gpgkey=https://yum.mariadb.org/RPM-GPG-KEY-MariaDB
gpgcheck=1

執行安裝

yum -y install mariadb mariadb-server MariaDB-client  MariaDB-common

如果之前已經安裝，需要先洗掉（如果之前沒有安裝，可以忽略此步驟）

停止Mariadb服務

[root@localhost yum.repos.d]# ps -ef | grep mysql
root       1954      1  0 Oct04 ?        00:05:43 /usr/sbin/mysqld --wsrep-new-cluster --user=root
root      89521  81403  0 07:40 pts/0    00:00:00 grep --color=auto mysql
[root@localhost yum.repos.d]# kill 1954

卸載Mariadb服務
```
yum -y remove Maria*
```

洗掉資料與配置：

rm -rf /var/lib/mysql/*
rm -rf /etc/my.cnf.d/
rm -rf /etc/my.cnf

啟動MariaDB后，執行安全配置向導命令，可根據安全配置向導提高資料庫的安全性
```
systemctl start mariadb

mysql_secure_installation
```

開啟用戶遠程連接權限

將連接用戶root開啟遠程連接權限；

mysql -uroot -p654321

進入MySQL服務，執行以下操作：

use mysql;

delete from user;
## 配置root用戶使用密碼654321從任何主機都可以連接到mysql服務器
GRANT ALL PRIVILEGES ON *.* TO 'root'@'%' IDENTIFIED BY '654321' WITH GRANT OPTION;

FLUSH PRIVILEGES;

2.1.2 MariaDB雙主同步

在Server1增加配置：

在/etc/my.cnf中添加以下配置：

[mysqld]
server-id  = 1
log-bin=mysql-bin
relay-log = mysql-relay-bin
## 忽略mysql、information_schema庫下對表的操作
replicate-wild-ignore-table=mysql.%
replicate-wild-ignore-table=information_schema.%
## 默認的情況下mysql是關閉的;
log-slave-updates=on
## 復制程序中，有任何錯誤，直接跳過
slave-skip-errors=all
auto-increment-offset=1
auto-increment-increment=2
## binlog的格式：STATEMENT，ROW，MIXED
binlog_format=mixed
## 自動過期清理binlog，默認0天，即不自動清理
expire_logs_days=10

注意， Server1自增為奇數位：

auto-increment-offset=1 主鍵自增基數, 從1開始，

auto-increment-increment=2 主鍵自增偏移量，每次為2，

在Server2增加配置：

修改/etc/my.cnf:

[mysqld]
server-id = 2
log-bin=mysql-bin
relay-log = mysql-relay-bin
replicate-wild-ignore-table=mysql.%
replicate-wild-ignore-table=information_schema.%
log-slave-updates=on
slave-skip-errors=all
auto-increment-offset=2
auto-increment-increment=2
binlog_format=mixed
expire_logs_days=10

Server2自增為偶數位：

auto-increment-offset=2 主鍵自增基數, 從2開始，

auto-increment-increment=2 主鍵自增偏移量，每次為2，

配置修改完成后，重啟資料庫，

同步授權配置

在Server1創建replica用于主從同步的用戶：

MariaDB [(none)]> grant replication slave, replication client on *.* to 'replica'@'%' identified by 'replica';
mysql> flush privileges;

查詢日志檔案與偏移量，開啟同步時需使用：

MariaDB [(none)]> show master status;
+------------------+----------+--------------+------------------+
| File             | Position | Binlog_Do_DB | Binlog_Ignore_DB |
+------------------+----------+--------------+------------------+
| mysql-bin.000001 |      663 |              |                  |
+------------------+----------+--------------+------------------+

同樣，在Server2創建replica用于主從同步的用戶：

MariaDB [(none)]> grant replication slave, replication client on *.* to 'replica'@'%' identified by 'replica';
mysql> flush privileges;

查詢日志檔案與偏移量：

MariaDB [(none)]> show master status;
+------------------+----------+--------------+------------------+
| File             | Position | Binlog_Do_DB | Binlog_Ignore_DB |
+------------------+----------+--------------+------------------+
| mysql-bin.000001 |      663 |              |                  |
+------------------+----------+--------------+------------------+

配置主從同步資訊

在Server1中執行：

MariaDB [(none)]> change master to master_host='192.168.116.141',master_user='replica', master_password='replica', master_port=3306, master_log_file='mysql-bin.000007', master_log_pos=374, master_connect_retry=30;

在Server2中執行：

MariaDB [(none)]> change master to master_host='192.168.116.140',master_user='replica', master_password='replica', master_port=3306, master_log_file='mysql-bin.000015', master_log_pos=374, master_connect_retry=30;

開啟雙主同步

在Server1和Server2中分別執行：

MariaDB [(none)]> start slave;
Query OK, 0 rows affected (0.00 sec)

在Server1查詢同步資訊：

MariaDB [(none)]>  show slave status\G;
*************************** 1. row ***************************
               Slave_IO_State: Waiting for master to send event
                  Master_Host: 10.10.20.126
                  Master_User: replica
                  Master_Port: 3306
                Connect_Retry: 30
              Master_Log_File: mysql-bin.000001
          Read_Master_Log_Pos: 663
               Relay_Log_File: mysql-relay-bin.000002
                Relay_Log_Pos: 555
        Relay_Master_Log_File: mysql-bin.000001
             Slave_IO_Running: Yes
            Slave_SQL_Running: Yes
...

在Server2查詢同步資訊：

MariaDB [(none)]>  show slave status\G;
*************************** 1. row ***************************
               Slave_IO_State: Waiting for master to send event
                  Master_Host: 10.10.20.125
                  Master_User: replica
                  Master_Port: 3306
                Connect_Retry: 30
              Master_Log_File: mysql-bin.000001
          Read_Master_Log_Pos: 663
               Relay_Log_File: mysql-relay-bin.000002
                Relay_Log_Pos: 555
        Relay_Master_Log_File: mysql-bin.000001
             Slave_IO_Running: Yes
            Slave_SQL_Running: Yes
...

Slave_IO_Running和Slave_SQL_Running 都是Yes，說明雙主同步配置成功，

2.1.3 KeepAlived安裝與高可用配置

在Server1與Server2兩臺節點安裝keepalived：
```
yum -y install keepalived
```

關閉防火墻

systemctl stop firewalld
systemctl disable firewalld

設定主機名稱：

Server1節點：

hostnamectl set-hostname vip1

Server2節點：

hostnamectl set-hostname vip2

Server1節點配置

/etc/keepalived/keepalived.conf：

global_defs {
   router_id vip1           # 機器標識，和主機名保持一致，運行keepalived服務器的一個標識
}
vrrp_instance VI_1 {            #vrrp實體定義
    state BACKUP               #lvs的狀態模式，MASTER代表主， BACKUP代表備份節點
    interface ens33               #系結對外訪問的網卡，vrrp實體系結的網卡
    virtual_router_id 111        #虛擬路由標示，同一個vrrp實體采用唯一標示
    priority 100               #優先級，100代表最大優先級， 數字越大優先級越高
    advert_int 1              #master與backup節點同步檢查的時間間隔，單位是秒
    authentication {           #設定驗證資訊
        auth_type PASS         #有PASS和AH兩種
        auth_pass 6666         #驗證密碼，BACKUP密碼須相同
    }
    virtual_ipaddress {         #KeepAlived虛擬的IP地址
        192.168.116.150
    }
}
virtual_server 192.168.116.150 3306 {       #配置虛擬服務器IP與訪問埠
    delay_loop 6                 #健康檢查時間
    lb_algo rr                  #負載均衡調度演算法， rr代表輪詢
    lb_kind DR                   #負載均衡轉發規則 DR/NAT/
    persistence_timeout 0        #會話保持時間，這里要做測驗， 所以設為0， 實際可根據session有效時間配置
    protocol TCP               #轉發協議型別，支持TCP和UDP
    real_server 192.168.116.140 3306 {    #配置服務器節點VIP1
    notify_down /usr/local/shell/mariadb.sh #當服務掛掉時， 會執行此腳本，結束keepalived行程
    weight 1               #設定權重，越大權重越高
    TCP_CHECK {              #狀態監測設定
       connect_timeout 10       #超時配置， 單位秒
       retry 3             #重試次數
       delay_before_retry 3        #重試間隔
       connect_port 3306         #連接埠， 和上面保持一致
       }
    }

}

創建關閉腳本mariadb.sh

/usr/local/shell/mariadb.sh：

pkill keepalived

加入執行權限：

chmod a+x mariadb.sh

Server2節點配置：

global_defs {
   router_id vip2           # 機器標識，和主機名保持一致，運行keepalived服務器的一個標識
}
vrrp_instance VI_1 {            #vrrp實體定義
    state BACKUP               #lvs的狀態模式，MASTER代表主， BACKUP代表備份節點
    interface ens33               #系結對外訪問的網卡
    virtual_router_id 111        #虛擬路由標示，同一個vrrp實體采用唯一標示
    priority 98               #優先級，100代表最大優先級， 數字越大優先級越高
    advert_int 1              #master與backup節點同步檢查的時間間隔，單位是秒
    authentication {           #設定驗證資訊
        auth_type PASS         #有PASS和AH兩種
        auth_pass 6666         #驗證密碼，BACKUP密碼須相同
    }
    virtual_ipaddress {         #KeepAlived虛擬的IP地址
        192.168.116.150
    }
}
virtual_server 192.168.116.150 3306 {       #配置虛擬服務器IP與訪問埠
    delay_loop 6                 #健康檢查時間
    lb_algo rr                  #負載均衡調度演算法， rr代表輪詢, 可以關閉
    lb_kind DR                   #負載均衡轉發規則, 可以關閉
    persistence_timeout 0        #會話保持時間，這里要做測驗， 所以設為0， 實際可根據session有效時間配置
    protocol TCP               #轉發協議型別，支持TCP和UDP
    real_server 192.168.116.141 3306{    #配置服務器節點VIP2
    notify_down /usr/local/shell/mariadb.sh #當服務掛掉時， 會執行此腳本，結束keepalived行程
    weight 1               #設定權重，越大權重越高
    TCP_CHECK {              #r狀態監測設定
       connect_timeout 10       #超時配置， 單位秒
       retry 3             #重試次數
       delay_before_retry 3        #重試間隔
       connect_port 3306         #連接埠， 和上面保持一致
       }
    }

}

和Server1的差異項：

router_id vip2   # 機器標識，和主機名保持一致
priority 98               #優先級，100代表最大優先級， 數字越大優先級越高
real_server 10.10.20.126 3306  #配置服務器節點VIP2

注意，兩臺節點都設為BACKUP

virtual_router_id 111        #同一個vrrp實體采用唯一標示
state BACKUP

如果不想重啟后，爭奪備用節點的VIP，可以設定此項

nopreempt #不主動搶占資源

注意：這個配置只能設定在backup主機上，而且這個主機優先級要比另外一臺高

驗證高可用

停止主節點MariaDB服務，驗證是否自動切換，

2.1.4 搭建應用服務工程

ShardingJDBC的介紹

是ShardingSphere 下的一個產品

定位為輕量級 Java 框架，在 Java 的 JDBC 層提供的額外服務，它使用客戶端直連資料庫，以 jar 包形式提供服務，無需額外部署和依賴，可理解為增強版的 JDBC 驅動，完全兼容 JDBC 和各種 ORM 框架，
- 適用于任何基于 JDBC 的 ORM 框架，如：JPA, Hibernate, Mybatis, Spring JDBC Template 或直接使用 JDBC，
- 支持任何第三方的資料庫連接池，如：DBCP, C3P0, BoneCP, Druid, HikariCP 等，
- 支持任意實作 JDBC 規范的資料庫，目前支持 MySQL，Oracle，SQLServer，PostgreSQL 以及任何遵循 SQL92 標準的資料庫

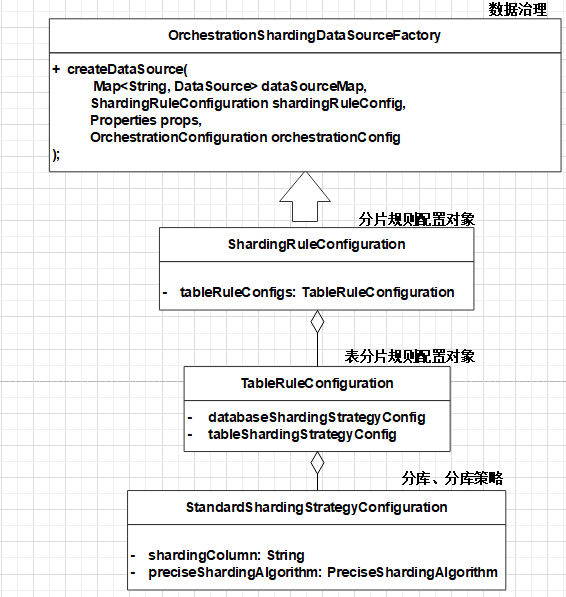

ShardingJDBC初始化流程

1）配置ShardingRuleConfiguration物件

2）配置表分片規則TableRuleConfiguration物件，設定分庫、分表策略

3）通過Factory物件將Rule物件與DataSource物件裝配

4）ShardingJDBC使用DataSource物件進行分庫

file

ShardingJDBC集成配置

1）maven依賴

2）規則配置application.yml

3）創建DataSource

驗證應用服務動態擴容

配置兩個資料源，分別指向Server1和Server2
分片只配置一個資料源
動態增加另一個資料源

// 動態資料源配置實作擴容
Properties properties = loadPropertiesFile("datasource1.properties");
try {
    log.info("load datasource config url: " + properties.get("url"));
    DruidDataSource druidDataSource = (DruidDataSource) DruidDataSourceFactory.createDataSource(properties);
    druidDataSource.setRemoveAbandoned(true);
    druidDataSource.setRemoveAbandonedTimeout(600);
    druidDataSource.setLogAbandoned(true);
    // 設定資料源錯誤重連時間
    druidDataSource.setTimeBetweenConnectErrorMillis(60000);
    druidDataSource.init();
    OrchestrationShardingDataSource dataSource = SpringContextUtil.getBean("tradeSystemDataSource", OrchestrationShardingDataSource.class);
    Map<String, DataSource> dataSourceMap = dataSource.getDataSource().getDataSourceMap();
    dataSourceMap.put(DatasourceEnum.DATASOURCE_2.getValue(), druidDataSource);

    Map<String, DataSourceConfiguration> dataSourceConfigMap = new HashMap<String, DataSourceConfiguration>();
    for(String key : dataSourceMap.keySet()) {
        dataSourceConfigMap.put(key, DataSourceConfiguration.getDataSourceConfiguration(dataSourceMap.get(key)));
    }
    String result = SHARDING_RULE_TABLE_ORDER.replace(SHARDING_RULE_DATASOURCE, newRule);
    replaceActualDataNodes(result);
    SHARDING_RULE_DATASOURCE = newRule;

    dataSource.renew(new DataSourceChangedEvent(
        "/" + DruidSystemDataSourceConfiguration.DYNAMIC_SHARDING + "/config/schema/logic_db/datasource",
        dataSourceConfigMap));
    return;


} catch (Exception e) {
    log.error(e.getMessage(), e);
}

注意事項

Sharding JDBC, Mycat, Drds 等產品都是分布式資料庫中間件, 相比直接的資料源操作, 會存在一些限制, Sharding JDBC在使用時, 要注意以下問題:
- 有限支持子查詢
- 不支持HAVING
- 不支持OR，UNION 和 UNION ALL
- 不支持特殊INSERT
- 每條INSERT陳述句只能插入一條資料，不支持VALUES后有多行資料的陳述句
- 不支持DISTINCT聚合
- 不支持dual虛擬表查詢
- 不支持SELECT LAST_INSERT_ID(), 不支持自增序列
- 不支持CASE WHEN

2.2 實作資料庫的秒級平滑2N擴容

**擴容部署架構： **

file

2.2.1 新增資料庫VIP

在Server2節點，增加VIP

修改/etc/keepalived/keepalived.conf

global_defs {
   router_id vip2
}
vrrp_instance VI_1 {            #vrrp實體定義
    state BACKUP               #lvs的狀態模式，MASTER代表主， BACKUP代表備份節點
    interface ens33               #系結對外訪問的網卡
    virtual_router_id 112        #虛擬路由標示，同一個vrrp實體采用唯一標示
    priority 100               #優先級，100代表最大優先級， 數字越大優先級越高
    advert_int 1              #master與backup節點同步檢查的時間間隔，單位是秒
    authentication {           #設定驗證資訊
        auth_type PASS         #有PASS和AH兩種
        auth_pass 6666         #驗證密碼，BACKUP密碼須相同
    }
    virtual_ipaddress {         #KeepAlived虛擬的IP地址
        192.168.116.151
    }
}
virtual_server 192.168.116.151 3306 {       #配置虛擬服務器IP與訪問埠
    delay_loop 6                 #健康檢查時間
    persistence_timeout 0        #會話保持時間，這里要做測驗， 所以設為0， 實際可根據session有效時間配置
    protocol TCP               #轉發協議型別，支持TCP和UDP
    real_server 192.168.116.141 3306{    #配置服務器節點VIP1
    notify_down /usr/local/shell/mariadb.sh
    weight 1               #設定權重，越大權重越高
    TCP_CHECK {              #r狀態監測設定
       connect_timeout 10       #超時配置， 單位秒
       retry 3             #重試次數
       delay_before_retry 3        #重試間隔
       connect_port 3306         #連接埠， 和上面保持一致
       }
    }

}

注意配置項：

virtual_router_id 112        #虛擬路由標示，同一個vrrp實體采用唯一標示
priority 100               #優先級，100代表最大優先級， 數字越大優先級越高

2.2.2 應用服務增加動態資料源

修改應用服務配置，增加新的資料源，指向新設定的VIP： 192.168.116.151
通過應用服務介面，動態擴容調整

2.2.3 解除原雙主同步

mysql -uroot -p654321

進入Server1:
```
MariaDB [(none)]> stop slave;
```
進入Server2:
```
MariaDB [(none)]> stop slave;
```
通過應用服務介面驗證資料是否解除同步

2.2.4 安裝MariaDB擴容服務器

新建兩臺虛擬機，分別為Server3和Server4，
在Server3和Server4兩臺節點上安裝MariaDB服務

參考2.1.1 MariaDB服務安裝

配置Server3與Server1，實作新的雙主同步

Server3節點，修改/etc/my.cnf:

[mysqld]
server-id = 3
log-bin=mysql-bin
relay-log = mysql-relay-bin
replicate-wild-ignore-table=mysql.%
replicate-wild-ignore-table=information_schema.%
log-slave-updates=on
slave-skip-errors=all
auto-increment-offset=2
auto-increment-increment=2
binlog_format=mixed
expire_logs_days=10

重啟Server3資料庫

service mariadb restart

創建replica用于主從同步的用戶：

MariaDB [(none)]> grant replication slave, replication client on *.* to 'replica'@'%' identified by 'replica';
mysql> flush privileges;

在Server1節點，進行資料全量備份：

mysqldump -uroot -p654321 --routines --single_transaction --master-data=https://www.cnblogs.com/jiagooushi/p/2 --databases smooth > server1.sql

查看并記錄master status資訊：

...
--
-- Position to start replication or point-in-time recovery from
--

-- CHANGE MASTER TO MASTER_LOG_FILE='mysql-bin.000002', MASTER_LOG_POS=17748;
...

將備份的server1.sql通過scp命令拷貝至Server3節點，

scp server1.sql [email protected]:/usr/local/

將資料還原至Server3節點：

mysql -uroot -p654321 < /usr/local/server1.sql

配置主從同步資訊

根據上面的master status資訊，在Server3中執行：

MariaDB [(none)]> change master to master_host='192.168.116.140',master_user='replica', master_password='replica', master_port=3306, master_log_file='mysql-bin.000016', master_log_pos=1754, master_connect_retry=30;
Query OK, 0 rows affected (0.01 sec)

開啟主從同步：

MariaDB [(none)]> start slave;
Query OK, 0 rows affected (0.00 sec)

如果出現問題，復原主從同步資訊：

MariaDB [(none)]> reset slave;
Query OK, 0 rows affected (0.01 sec)

檢查同步狀態資訊：

MariaDB [(none)]> show slave status \G
*************************** 1. row ***************************
               Slave_IO_State: Waiting for master to send event
                  Master_Host: 10.10.20.125
                  Master_User: replica
                  Master_Port: 3306
                Connect_Retry: 30
              Master_Log_File: mysql-bin.000004
          Read_Master_Log_Pos: 11174
               Relay_Log_File: mysql-relay-bin.000002
                Relay_Log_Pos: 1746
        Relay_Master_Log_File: mysql-bin.000004
             Slave_IO_Running: Yes
            Slave_SQL_Running: Yes

配置Server1與Server3節點的同步

查看Server3的日志資訊：

MariaDB [(none)]> show master status;
+------------------+----------+--------------+------------------+
| File             | Position | Binlog_Do_DB | Binlog_Ignore_DB |
+------------------+----------+--------------+------------------+
| mysql-bin.000001 |     4781 |              |                  |
+------------------+----------+--------------+------------------+

在Server1節點，配置同步資訊：

MariaDB [(none)]> reset slave;
Query OK, 0 rows affected (0.00 sec)

MariaDB [(none)]> change master to master_host='192.168.116.142',master_user='replica', master_password='replica', master_port=3306, master_log_file='mysql-bin.000005', master_log_pos=6931, master_connect_retry=30;

MariaDB [(none)]> start slave;
Query OK, 0 rows affected (0.00 sec)

配置Server4與Server2的雙主同步

Server4節點，修改/etc/my.cnf:

[mysqld]
server-id = 4
log-bin=mysql-bin
relay-log = mysql-relay-bin
replicate-wild-ignore-table=mysql.%
replicate-wild-ignore-table=information_schema.%
log-slave-updates=on
slave-skip-errors=all
auto-increment-offset=2
auto-increment-increment=2
binlog_format=mixed
expire_logs_days=10

重啟Server4資料庫

service mariadb restart

創建replica用于主從同步的用戶：

MariaDB [(none)]> grant replication slave, replication client on *.* to 'replica'@'%' identified by 'replica';
mysql> flush privileges;

在Server2節點，進行資料全量備份：

mysqldump -uroot -p654321 --routines --single_transaction --master-data=https://www.cnblogs.com/jiagooushi/p/2 --databases smooth > server2.sql

查看并記錄master status資訊：

...
--
-- Position to start replication or point-in-time recovery from
--

-- CHANGE MASTER TO MASTER_LOG_FILE='mysql-bin.000003', MASTER_LOG_POS=4208;

...

將備份的server2.sql通過scp命令拷貝至Server4節點，

scp server2.sql [email protected]:/usr/local/

將資料還原至Server4節點：

mysql -uroot -p654321 < /usr/local/server2.sql

配置主從同步資訊

根據上面的master status資訊，在Server4中執行：

MariaDB [(none)]> change master to master_host='192.168.116.141',master_user='replica', master_password='replica', master_port=3306, master_log_file='mysql-bin.000007', master_log_pos=3006, master_connect_retry=30;
Query OK, 0 rows affected (0.01 sec)

開啟主從同步：

MariaDB [(none)]> start slave;
Query OK, 0 rows affected (0.00 sec)

注意，如果出現問題，復原主從同步資訊：

MariaDB [(none)]> reset slave;
Query OK, 0 rows affected (0.01 sec)

檢查同步狀態資訊：

MariaDB [(none)]> show slave status \G
*************************** 1. row ***************************
               Slave_IO_State: Waiting for master to send event
                  Master_Host: 10.10.20.125
                  Master_User: replica
                  Master_Port: 3306
                Connect_Retry: 30
              Master_Log_File: mysql-bin.000004
          Read_Master_Log_Pos: 11174
               Relay_Log_File: mysql-relay-bin.000002
                Relay_Log_Pos: 1746
        Relay_Master_Log_File: mysql-bin.000004
             Slave_IO_Running: Yes
            Slave_SQL_Running: Yes

配置Server2與Server4節點的同步

查看Server4的日志資訊：

MariaDB [(none)]> show master status;
+------------------+----------+--------------+------------------+
| File             | Position | Binlog_Do_DB | Binlog_Ignore_DB |
+------------------+----------+--------------+------------------+
| mysql-bin.000001 |     3696 |              |                  |
+------------------+----------+--------------+------------------+

在Server2節點，配置同步資訊：

MariaDB [(none)]> reset slave;
Query OK, 0 rows affected (0.00 sec)

MariaDB [(none)]> change master to master_host='192.168.116.143',master_user='replica', master_password='replica', master_port=3306, master_log_file='mysql-bin.000005', master_log_pos=5787, master_connect_retry=30;

MariaDB [(none)]> start slave;
Query OK, 0 rows affected (0.00 sec)

2.2.5 增加KeepAlived服務實作高可用

確保新增的Server3和Server4節點安裝Keepalived服務，

修改Server3節點配置

global_defs {
   router_id vip3          # 機器標識，一般設為hostname，故障發生時，郵件通知會使用到，
}
vrrp_instance VI_1 {            #vrrp實體定義
    state BACKUP               #lvs的狀態模式，MASTER代表主， BACKUP代表備份節點
    interface ens33               #系結對外訪問的網卡
    virtual_router_id 111        #虛擬路由標示，同一個vrrp實體采用唯一標示
    priority 98               #優先級，100代表最大優先級， 數字越大優先級越高
    advert_int 1              #master與backup節點同步檢查的時間間隔，單位是秒
    authentication {           #設定驗證資訊
        auth_type PASS         #有PASS和AH兩種
        auth_pass 6666         #驗證密碼，BACKUP密碼須相同
    }
    virtual_ipaddress {         #KeepAlived虛擬的IP地址
        192.168.116.150
    }
}
virtual_server 192.168.116.150 3306 {       #配置虛擬服務器IP與訪問埠
    delay_loop 6                 #健康檢查時間
    persistence_timeout 0        #會話保持時間，這里要做測驗， 所以設為0， 實際可根據session有效時間配置
    protocol TCP               #轉發協議型別，支持TCP和UDP
    real_server 192.168.116.142 3306{    #配置服務器節點VIP3
    notify_down /usr/local/shell/mariadb.sh
    weight 1               #設定權重，越大權重越高
    TCP_CHECK {              #r狀態監測設定
       connect_timeout 10       #超時配置， 單位秒
       retry 3             #重試次數
       delay_before_retry 3        #重試間隔
       connect_port 3306         #連接埠， 和上面保持一致
       }
    }

}

注意里面IP配置正確，修改完成后重啟服務，

創建關閉腳本mariadb.sh

/usr/local/shell/mariadb.sh：

pkill keepalived

加入執行權限：

chmod a+x mariadb.sh

修改Server4節點配置

global_defs {
   router_id vip4          # 機器標識，一般設為hostname，故障發生時，郵件通知會使用到，
}
vrrp_instance VI_1 {            #vrrp實體定義
    state BACKUP               #lvs的狀態模式，MASTER代表主， BACKUP代表備份節點
    interface ens33               #系結對外訪問的網卡
    virtual_router_id 112        #虛擬路由標示，同一個vrrp實體采用唯一標示
    priority 98               #優先級，100代表最大優先級， 數字越大優先級越高
    advert_int 1              #master與backup節點同步檢查的時間間隔，單位是秒
    authentication {           #設定驗證資訊
        auth_type PASS         #有PASS和AH兩種
        auth_pass 6666         #驗證密碼，BACKUP密碼須相同
    }
    virtual_ipaddress {         #KeepAlived虛擬的IP地址
        192.168.116.151
    }
}
virtual_server 192.168.116.151 3306 {       #配置虛擬服務器IP與訪問埠
    delay_loop 6                 #健康檢查時間
    persistence_timeout 0        #會話保持時間，這里要做測驗， 所以設為0， 實際可根據session有效時間配置
    protocol TCP               #轉發協議型別，支持TCP和UDP
    real_server 192.168.116.143 3306{    #配置服務器節點VIP4
    notify_down /usr/local/shell/mariadb.sh
    weight 1               #設定權重，越大權重越高
    TCP_CHECK {              #r狀態監測設定
       connect_timeout 10       #超時配置， 單位秒
       retry 3             #重試次數
       delay_before_retry 3        #重試間隔
       connect_port 3306         #連接埠， 和上面保持一致
       }
    }

}

創建關閉腳本mariadb.sh

/usr/local/shell/mariadb.sh：

pkill keepalived

給所有的用戶組加入執行權限：

chmod a+x mariadb.sh

修改完后重啟Keepalived服務，

2.2.6 清理資料并驗證

通過應用服務動態擴容介面做調整和驗證
在Server1節點清理資料

根據取模規則，保留accountNo為偶數的資料
```
delete from t_trade_order where accountNo % 2 != 0
```
在Server2節點清理資料

根據取模規則，保留accountNo為奇數的資料
```
delete from t_trade_order where accountNo % 2 != 1
```

3.keepalived高可用配置大全

在Server1（192.168.116.140）中執行：

MariaDB [(none)]> change master to master_host='192.168.116.141',master_user='replica', master_password='replica', master_port=3306, master_log_file='mysql-bin.000005', master_log_pos=3207, master_connect_retry=30;

在Server2（192.168.116.141）中執行：

MariaDB [(none)]> change master to master_host='192.168.116.140',master_user='replica', master_password='replica', master_port=3306, master_log_file='mysql-bin.000012', master_log_pos=1951, master_connect_retry=30;

在Server3（192.168.116.142）中執行：

MariaDB [(none)]> change master to master_host='192.168.116.140',master_user='replica', master_password='replica', master_port=3306, master_log_file='mysql-bin.000013', master_log_pos=2781, master_connect_retry=30;
Query OK, 0 rows affected (0.01 sec)

在Server4（192.168.116.143）中執行：

MariaDB [(none)]> change master to master_host='192.168.116.141',master_user='replica', master_password='replica', master_port=3306, master_log_file='mysql-bin.000005', master_log_pos=7358, master_connect_retry=30;
Query OK, 0 rows affected (0.01 sec)
