VH6501硬體結構

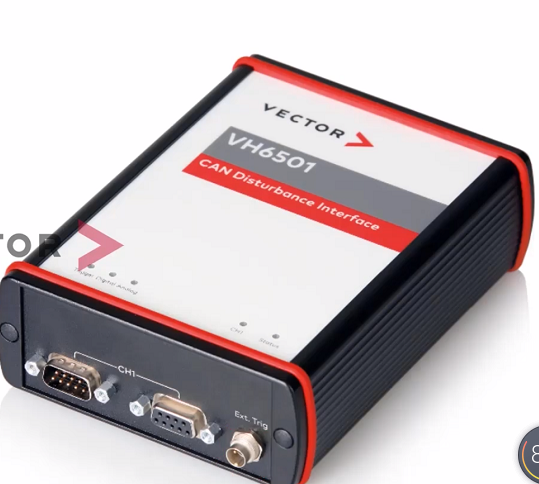

1.式樣

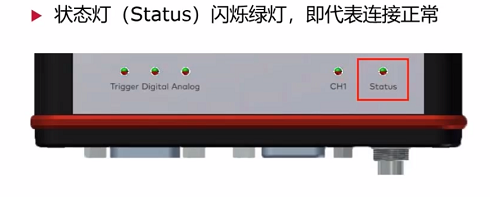

1.正向有5個燈，用來指示干擾的觸發狀態，干擾型別（數字或模擬），通道通信以及設備狀態，

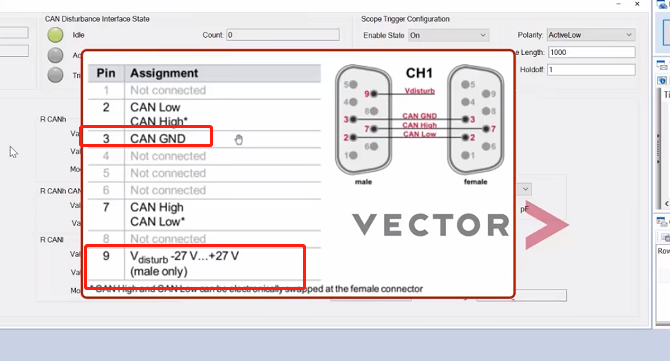

2.兩個DB9介面（公頭male和母頭female），這是CAN或CANFD通道，單節點干擾，或多節點干擾，
，以及一個Extend觸發介面，

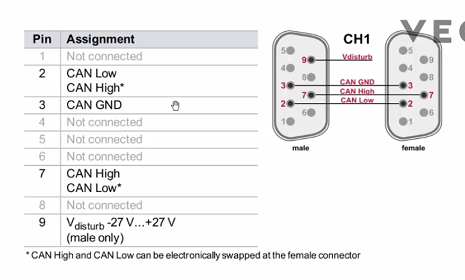

3.兩個DB9介面內部互聯，且PIN腳定義一致，

1.反向一個USB2.0介面，連接到電腦

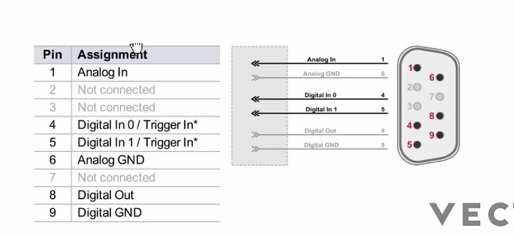

2.I/O介面：提供1路模擬輸入，2路數字輸入以及1路數字輸出

3.ETH，為以太網介面
4.邊上兩個，是用于供電/同步的介面，同步用于VH6501通過同步線，與Vector其他硬體產品，實作硬體時鐘同步的作用，
選擇任意一個，給VH6501供電

2.基礎配置

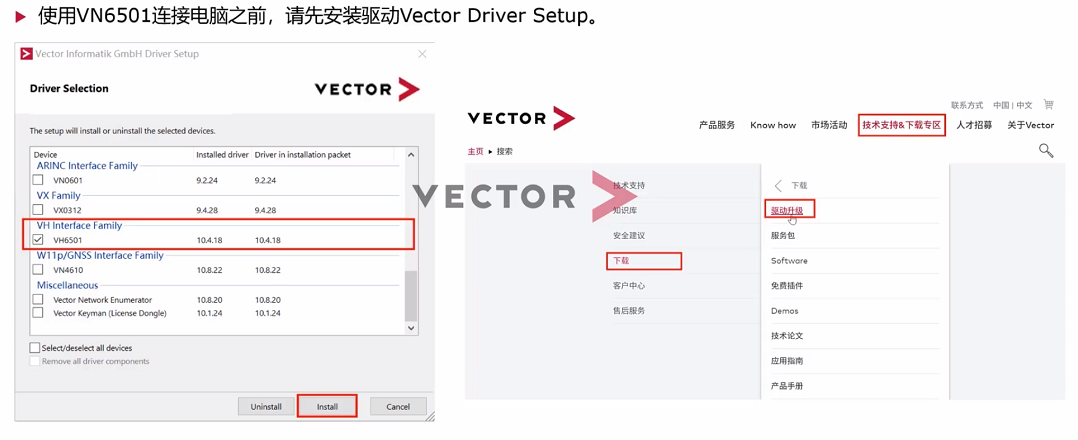

1.VH6501時，需要安裝硬體驅動，

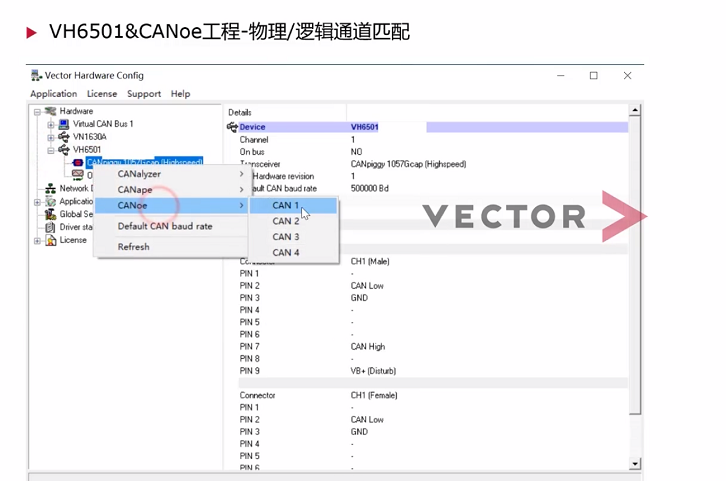

2.通道配置
選擇與CANoe工程進行物理/邏輯通道匹配關聯

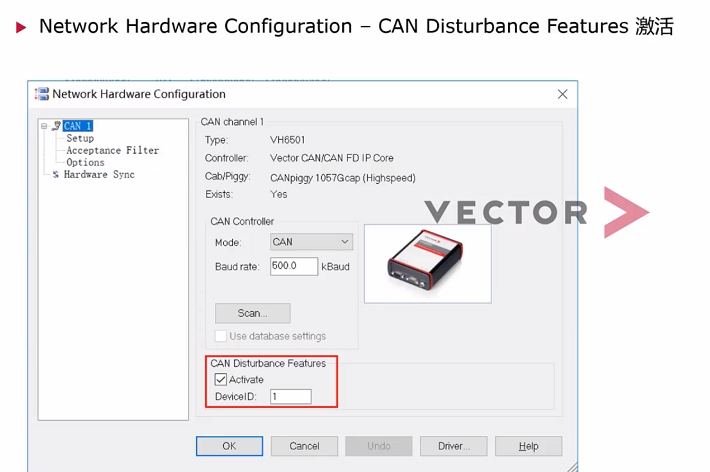

3.激活干擾功能

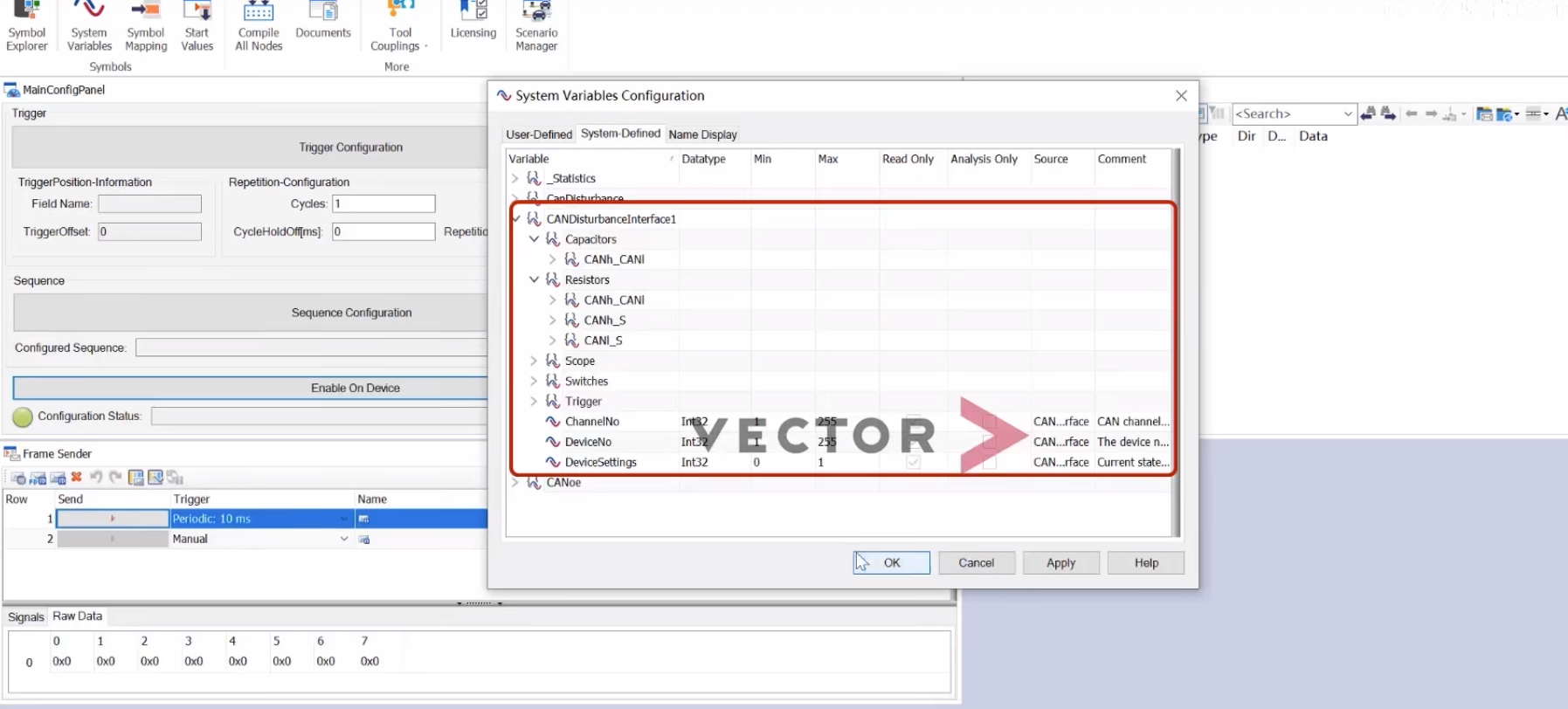

勾選Activate，若CANoe接入多個VH6501,則需要設定DeviceID,通過不同的ID，標識不同的VH6501設備，

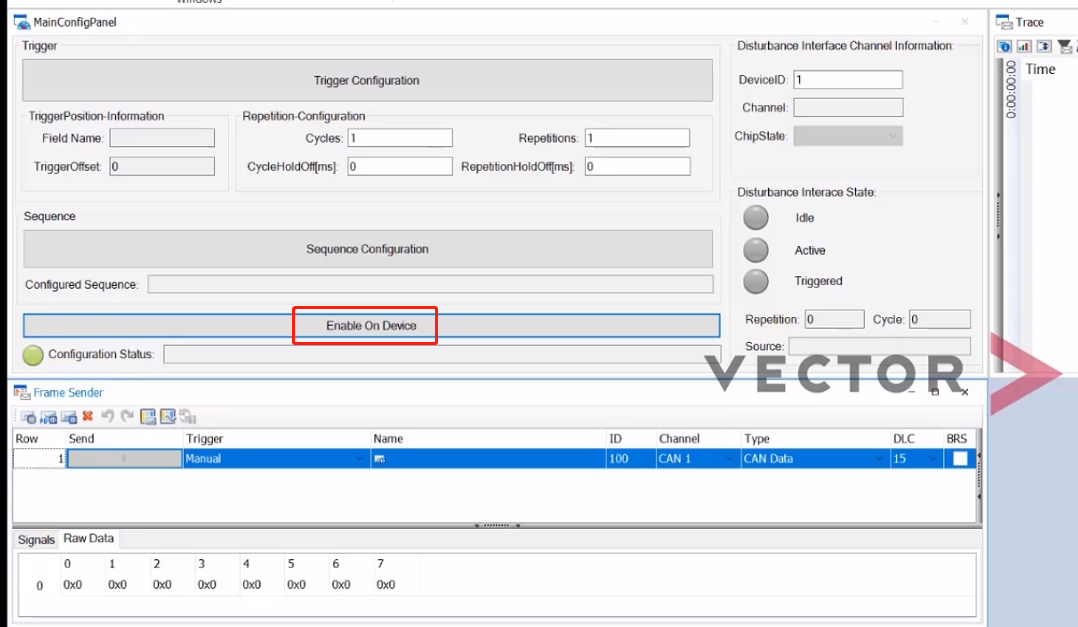

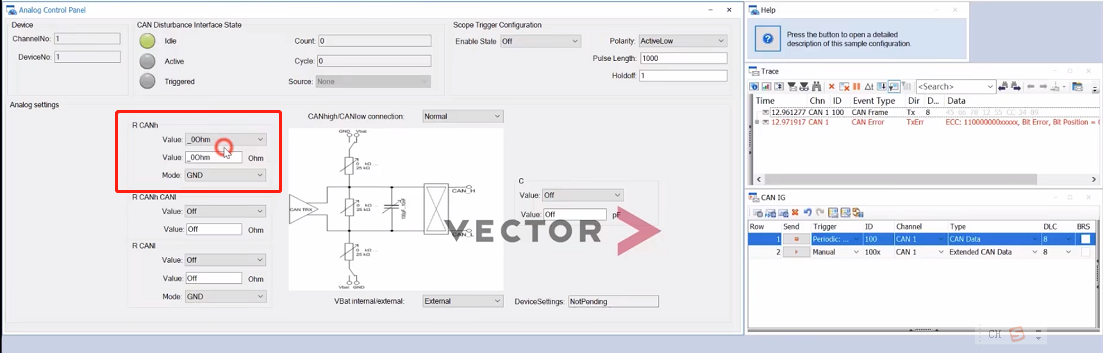

CANDisturbance工程（sample configuration）介紹

工程位置：CANoe-File-Sample Configuration-CANDisturbance
通過Disturbance Interface工程可實作的干擾有：
External Trigger:外部觸發，使用VH6501的I/O口作為觸發源，
Frame Trigger：報文觸發，設定被干擾報文的觸發位置，并發送干擾位序列/報文
Software Trigger:軟體觸發，是配置好干擾序列厚，直接發送，
Error Frame Trigger：錯誤幀觸發，是基于錯誤標識為觸發條件觸發干擾，
Direction Trigger：方向觸發，根據Tx/Rx發送/接收方作為觸發條件，
Inverted Trigger：反向觸發，可對已定義的觸發條件反向觸發干擾，
Missing Bit Trigger ：缺失位觸發，用于CANFD CRC長度不確定的情況觸發，
Scope Trigger：示波器觸發，VH6501干擾后，輸出一個脈沖信號至示波器，

數字干擾示例

使用VH6501干擾ID 0X100報文的ACK界定符位，將ACK Delimiter位從默認隱性1（Recessive）干擾成顯性0（Dominant）,從而監測到Form Error格式錯誤，并發出錯誤幀，

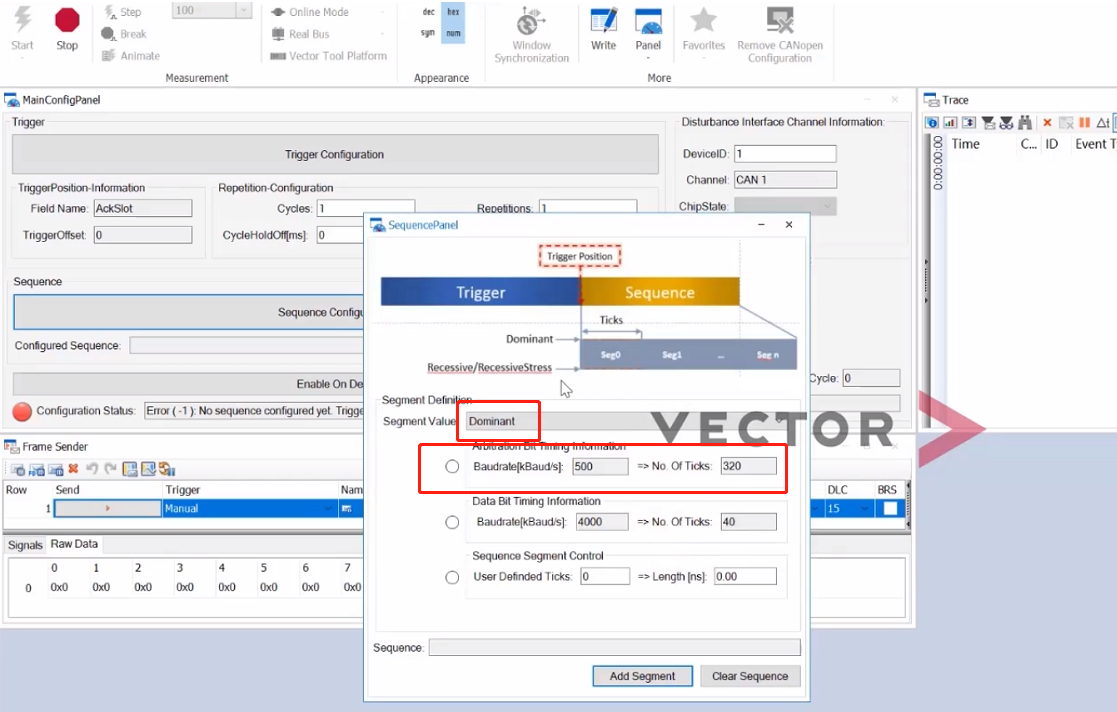

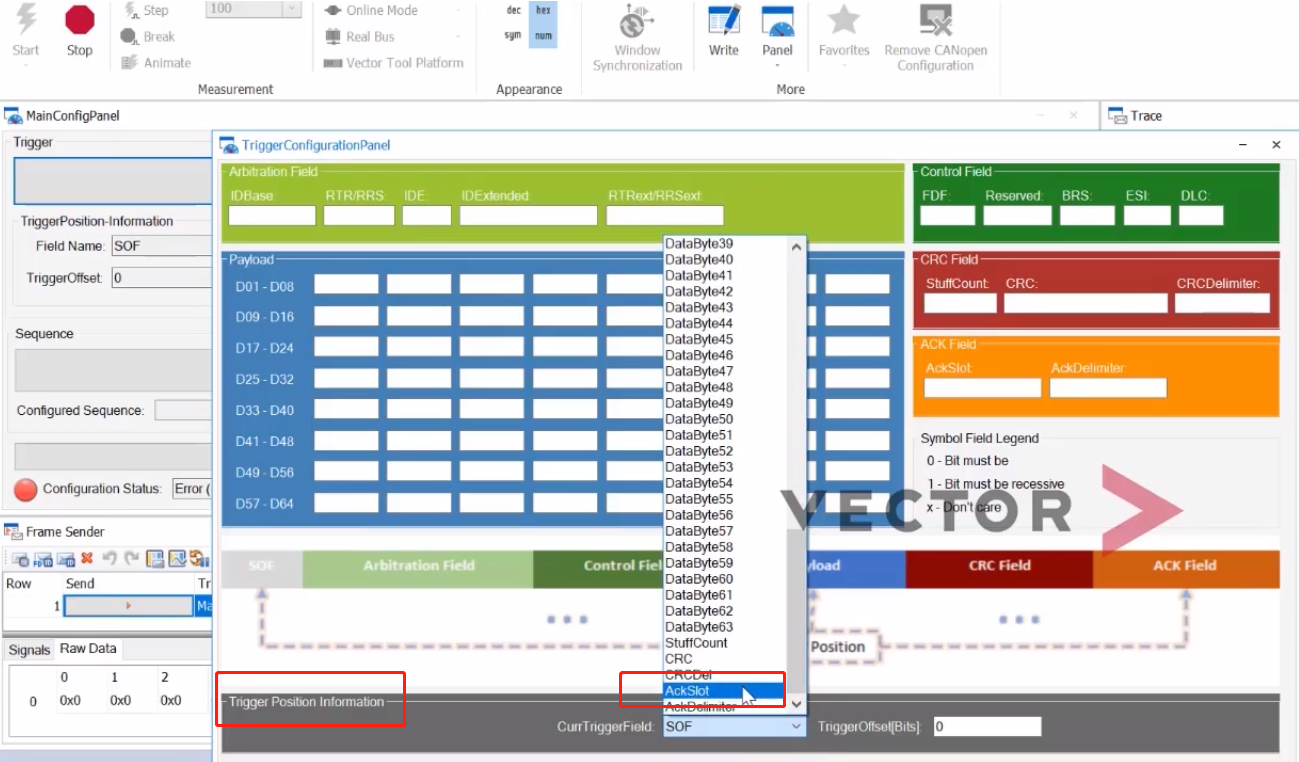

1.觸發條件配置
CurrentTriggerField選擇ACK Slot位（CK Delimiter位的前一位）
TriggerOffset為0，
