有來實驗室|第一篇：Seata1.5.2版本部署和開源全堆疊商城訂單支付業務實戰

在線體驗：Seata實驗室

一. 前言

相信 youlai-mall 的實驗室大家有曾在專案中見到過，但應該都還處于陌生的階段，畢竟在此之前實驗室多是以概念般的形式存在，所以我想借著此次的機會，對其進行一個詳細的說明，

實驗室模塊的建立初衷和開源專案的成立一致的，都是為了提升開發成員的技術能力，只不過開源專案是從技術堆疊廣度上(全堆疊)，而實驗室則是從技術堆疊深度方面切入，更重要的它是一種更深刻而又高效的學習方式，為什么能夠這么說？因為實驗室是結合真實的業務場景把中間件的作用可視化出來，達到通過現象去看本質(原理和原始碼)的目的，再也不是被動式輸入的短期記憶學習，

實驗室未來計劃是將作業和面試常見的中間件(Spring、MyBatis、Redis、Seata、MQ、MySQL、ES等)做進來，本篇就以 Seata 為例正式為有來實驗室拉開一個序幕，

二. Seata 概念

Seata 是一款開源的分布式事務解決方案，致力于提供高性能和簡單易用的分布式事務服務，Seata 將為用戶提供了 AT、TCC、SAGA 和 XA 事務模式，為用戶打造一站式的分布式解決方案，

三. Seata 服務端部署

中間件宣告

官方鏈接

Seata 資料庫

Seata 表結構MySQL腳本在線地址： https://github.com/seata/seata/blob/1.5.2/script/server/db/mysql.sql

執行以下腳本完成 Seata 資料庫創建和表的初始化：

-- 1. 執行陳述句創建名為 seata 的資料庫
CREATE DATABASE seata DEFAULT CHARACTER SET utf8mb4 DEFAULT COLLATE utf8mb4_general_ci;

-- 2.執行腳本完成 Seata 表結構的創建
use seata;

-- the table to store GlobalSession data
CREATE TABLE IF NOT EXISTS `global_table`
(
    `xid`                       VARCHAR(128) NOT NULL,
    `transaction_id`            BIGINT,
    `status`                    TINYINT      NOT NULL,
    `application_id`            VARCHAR(32),
    `transaction_service_group` VARCHAR(32),
    `transaction_name`          VARCHAR(128),
    `timeout`                   INT,
    `begin_time`                BIGINT,
    `application_data`          VARCHAR(2000),
    `gmt_create`                DATETIME,
    `gmt_modified`              DATETIME,
    PRIMARY KEY (`xid`),
    KEY `idx_status_gmt_modified` (`status` , `gmt_modified`),
    KEY `idx_transaction_id` (`transaction_id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

-- the table to store BranchSession data
CREATE TABLE IF NOT EXISTS `branch_table`
(
    `branch_id`         BIGINT       NOT NULL,
    `xid`               VARCHAR(128) NOT NULL,
    `transaction_id`    BIGINT,
    `resource_group_id` VARCHAR(32),
    `resource_id`       VARCHAR(256),
    `branch_type`       VARCHAR(8),
    `status`            TINYINT,
    `client_id`         VARCHAR(64),
    `application_data`  VARCHAR(2000),
    `gmt_create`        DATETIME(6),
    `gmt_modified`      DATETIME(6),
    PRIMARY KEY (`branch_id`),
    KEY `idx_xid` (`xid`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

-- the table to store lock data
CREATE TABLE IF NOT EXISTS `lock_table`
(
    `row_key`        VARCHAR(128) NOT NULL,
    `xid`            VARCHAR(128),
    `transaction_id` BIGINT,
    `branch_id`      BIGINT       NOT NULL,
    `resource_id`    VARCHAR(256),
    `table_name`     VARCHAR(32),
    `pk`             VARCHAR(36),
    `status`         TINYINT      NOT NULL DEFAULT '0' COMMENT '0:locked ,1:rollbacking',
    `gmt_create`     DATETIME,
    `gmt_modified`   DATETIME,
    PRIMARY KEY (`row_key`),
    KEY `idx_status` (`status`),
    KEY `idx_branch_id` (`branch_id`),
    KEY `idx_xid_and_branch_id` (`xid` , `branch_id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

CREATE TABLE IF NOT EXISTS `distributed_lock`
(
    `lock_key`       CHAR(20) NOT NULL,
    `lock_value`     VARCHAR(20) NOT NULL,
    `expire`         BIGINT,
    primary key (`lock_key`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('AsyncCommitting', ' ', 0);
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('RetryCommitting', ' ', 0);
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('RetryRollbacking', ' ', 0);
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('TxTimeoutCheck', ' ', 0);

Seata 配置

這里采用 Nacos 作為配置中心的方式，所以需要把 Seata 的外置配置 放置在Nacos上

1. 獲取 Seata 外置配置

獲取Seata 配置在線地址：https://github.com/seata/seata/blob/1.5.2/script/config-center/config.txt

完整配置如下：

#For details about configuration items, see https://seata.io/zh-cn/docs/user/configurations.html
#Transport configuration, for client and server
transport.type=TCP
transport.server=NIO
transport.heartbeat=true
transport.enableTmClientBatchSendRequest=false
transport.enableRmClientBatchSendRequest=true
transport.enableTcServerBatchSendResponse=false
transport.rpcRmRequestTimeout=30000
transport.rpcTmRequestTimeout=30000
transport.rpcTcRequestTimeout=30000
transport.threadFactory.bossThreadPrefix=NettyBoss
transport.threadFactory.workerThreadPrefix=NettyServerNIOWorker
transport.threadFactory.serverExecutorThreadPrefix=NettyServerBizHandler
transport.threadFactory.shareBossWorker=false
transport.threadFactory.clientSelectorThreadPrefix=NettyClientSelector
transport.threadFactory.clientSelectorThreadSize=1
transport.threadFactory.clientWorkerThreadPrefix=NettyClientWorkerThread
transport.threadFactory.bossThreadSize=1
transport.threadFactory.workerThreadSize=default
transport.shutdown.wait=3
transport.serialization=seata
transport.compressor=none

#Transaction routing rules configuration, only for the client
service.vgroupMapping.default_tx_group=default
#If you use a registry, you can ignore it
service.default.grouplist=127.0.0.1:8091
service.enableDegrade=false
service.disableGlobalTransaction=false

#Transaction rule configuration, only for the client
client.rm.asyncCommitBufferLimit=10000
client.rm.lock.retryInterval=10
client.rm.lock.retryTimes=30
client.rm.lock.retryPolicyBranchRollbackOnConflict=true
client.rm.reportRetryCount=5
client.rm.tableMetaCheckEnable=true
client.rm.tableMetaCheckerInterval=60000
client.rm.sqlParserType=druid
client.rm.reportSuccessEnable=false
client.rm.sagaBranchRegisterEnable=false
client.rm.sagaJsonParser=fastjson
client.rm.tccActionInterceptorOrder=-2147482648
client.tm.commitRetryCount=5
client.tm.rollbackRetryCount=5
client.tm.defaultGlobalTransactionTimeout=60000
client.tm.degradeCheck=false
client.tm.degradeCheckAllowTimes=10
client.tm.degradeCheckPeriod=2000
client.tm.interceptorOrder=-2147482648
client.undo.dataValidation=true
client.undo.logSerialization=jackson
client.undo.onlyCareUpdateColumns=true
server.undo.logSaveDays=7
server.undo.logDeletePeriod=86400000
client.undo.logTable=undo_log
client.undo.compress.enable=true
client.undo.compress.type=zip
client.undo.compress.threshold=64k
#For TCC transaction mode
tcc.fence.logTableName=tcc_fence_log
tcc.fence.cleanPeriod=1h

#Log rule configuration, for client and server
log.exceptionRate=100

#Transaction storage configuration, only for the server. The file, DB, and redis configuration values are optional.
store.mode=file
store.lock.mode=file
store.session.mode=file
#Used for password encryption
store.publicKey=

#If `store.mode,store.lock.mode,store.session.mode` are not equal to `file`, you can remove the configuration block.
store.file.dir=file_store/data
store.file.maxBranchSessionSize=16384
store.file.maxGlobalSessionSize=512
store.file.fileWriteBufferCacheSize=16384
store.file.flushDiskMode=async
store.file.sessionReloadReadSize=100

#These configurations are required if the `store mode` is `db`. If `store.mode,store.lock.mode,store.session.mode` are not equal to `db`, you can remove the configuration block.
store.db.datasource=druid
store.db.dbType=mysql
store.db.driverClassName=com.mysql.jdbc.Driver
store.db.url=jdbc:mysql://127.0.0.1:3306/seata?useUnicode=true&rewriteBatchedStatements=true
store.db.user=username
store.db.password=password
store.db.minConn=5
store.db.maxConn=30
store.db.globalTable=global_table
store.db.branchTable=branch_table
store.db.distributedLockTable=distributed_lock
store.db.queryLimit=100
store.db.lockTable=lock_table
store.db.maxWait=5000

#These configurations are required if the `store mode` is `redis`. If `store.mode,store.lock.mode,store.session.mode` are not equal to `redis`, you can remove the configuration block.
store.redis.mode=single
store.redis.single.host=127.0.0.1
store.redis.single.port=6379
store.redis.sentinel.masterName=
store.redis.sentinel.sentinelHosts=
store.redis.maxConn=10
store.redis.minConn=1
store.redis.maxTotal=100
store.redis.database=0
store.redis.password=
store.redis.queryLimit=100

#Transaction rule configuration, only for the server
server.recovery.committingRetryPeriod=1000
server.recovery.asynCommittingRetryPeriod=1000
server.recovery.rollbackingRetryPeriod=1000
server.recovery.timeoutRetryPeriod=1000
server.maxCommitRetryTimeout=-1
server.maxRollbackRetryTimeout=-1
server.rollbackRetryTimeoutUnlockEnable=false
server.distributedLockExpireTime=10000
server.xaerNotaRetryTimeout=60000
server.session.branchAsyncQueueSize=5000
server.session.enableBranchAsyncRemove=false
server.enableParallelRequestHandle=false

#Metrics configuration, only for the server
metrics.enabled=false
metrics.registryType=compact
metrics.exporterList=prometheus
metrics.exporterPrometheusPort=9898

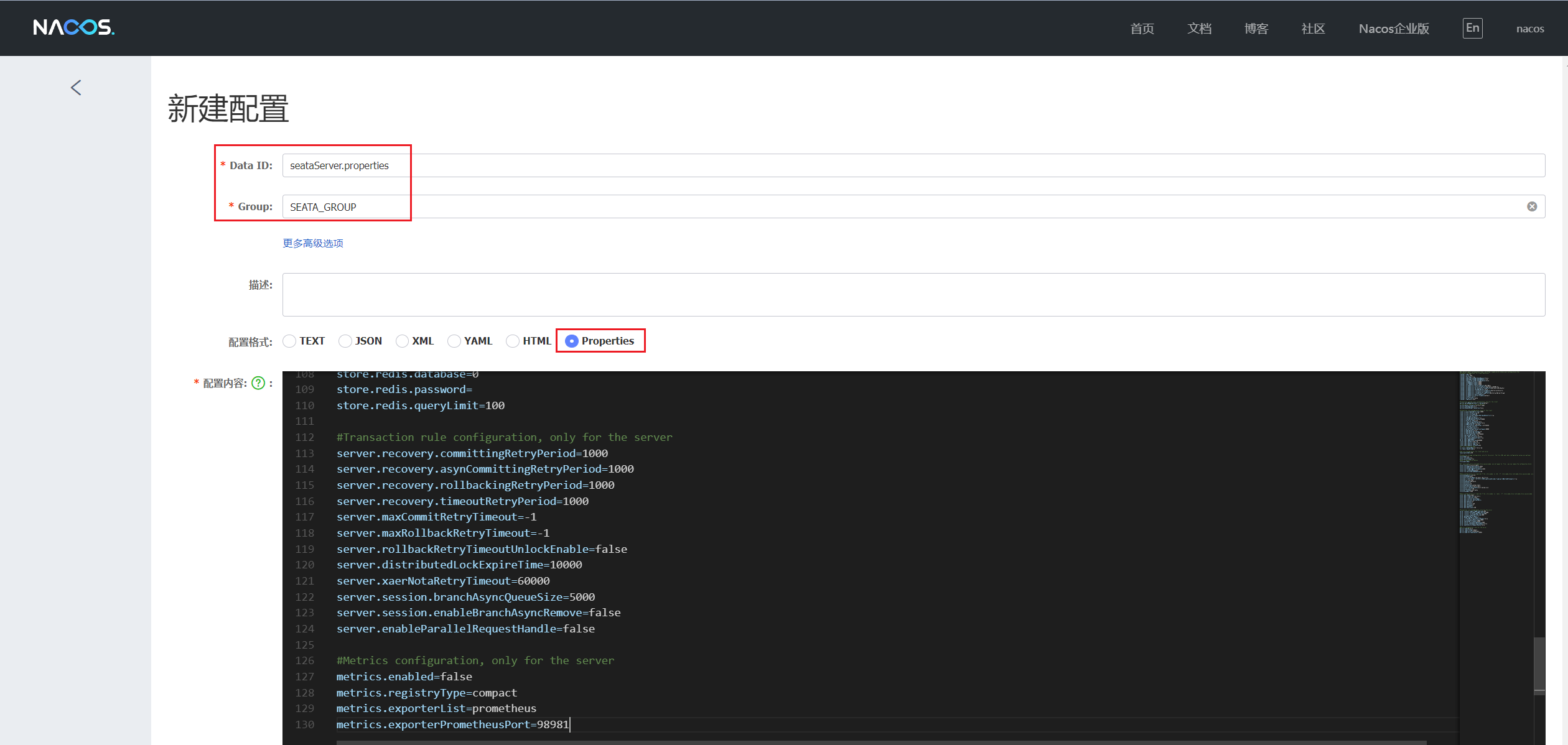

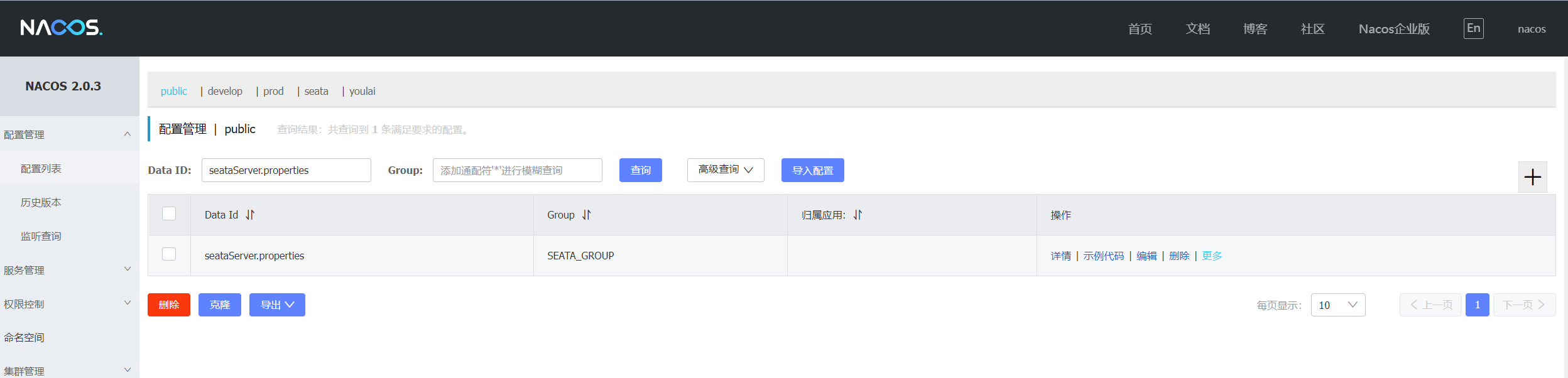

2. 匯入配置至 Nacos

在 Nacos 默認的 public 命名空間下 ，新建配置 Data ID 為 seataServer.properties ，Group 為 SEATA_GROUP 的配置

3. 修改 Seata 外置配置

把默認 Seata 全量配置匯入 Nacos 之后，本篇這里僅需修存盤模式為db以及對應的db連接配置

# 修改store.mode為db，配置資料庫連接
store.mode=db
store.db.dbType=mysql
store.db.driverClassName=com.mysql.cj.jdbc.Driver
store.db.url=jdbc:mysql://192.168.10.98:3306/seata?useUnicode=true&rewriteBatchedStatements=true
store.db.user=root
store.db.password=123456

• **store.mode=db **存盤模式選擇為資料庫
• 192.168.10.98 MySQL主機地址
• store.db.user=root 資料庫用戶名
• store.db.password=123456 資料庫密碼

Seata 部署

Seata 官方部署檔案：https://seata.io/zh-cn/docs/ops/deploy-by-docker.html

1. 獲取應用配置

按照官方檔案描述使用自定義組態檔的部署方式，需要先創建臨時容器把配置copy到宿主機

創建臨時容器

docker run -d --name seata-server -p 8091:8091 -p 7091:7091 seataio/seata-server:1.5.2

創建掛載目錄

mkdir -p /mnt/seata/config

復制容器配置至宿主機

docker cp seata-server:/seata-server/resources/ /mnt/seata/config

注意復制到宿主機的目錄，下文啟動容器需要做宿主機和容器的目錄掛載

過河拆橋，洗掉臨時容器

docker rm -f seata-server

2. 修改啟動配置

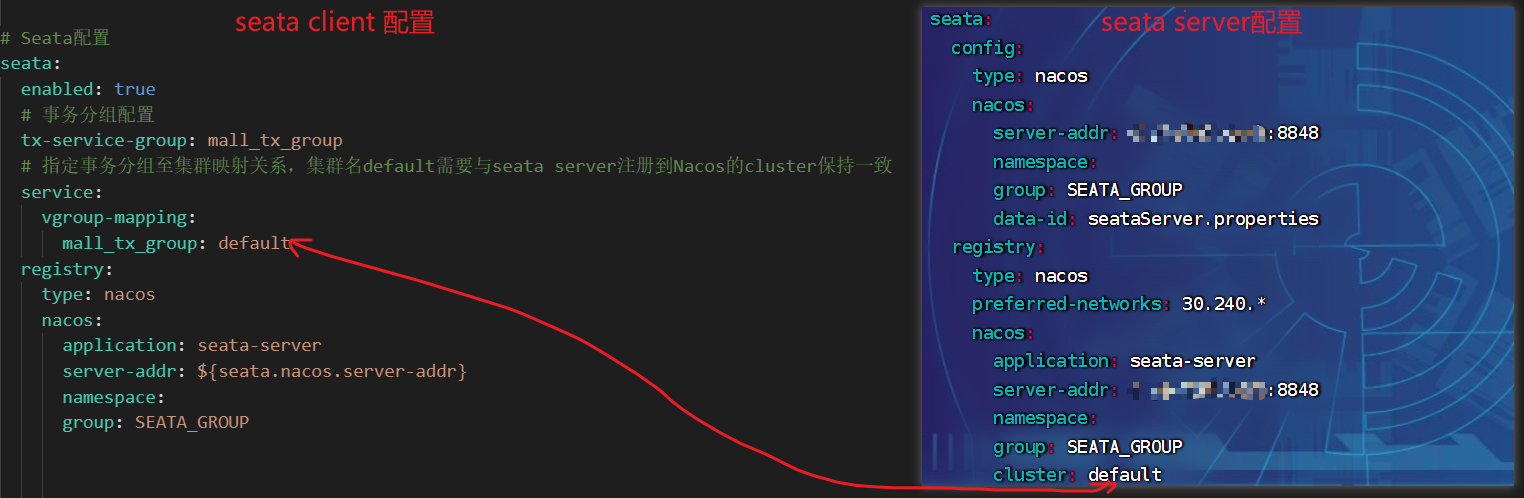

在獲取到 seata-server 的應用配置之后，因為這里采用 Nacos 作為 seata 的配置中心和注冊中心，所以需要修改 application.yml 里的配置中心和注冊中心地址，詳細配置我們可以從 application.example.yml 拿到，

application.yml 原配置

修改后的配置(參考 application.example.yml 示例檔案)，以下是需要調整的部分，其他配置默認即可

seata:
  config:
    type: nacos
    nacos:
      server-addr: 192.168.10.99:8848
      namespace:
      group: SEATA_GROUP
      data-id: seataServer.properties
  registry:
    type: nacos
    preferred-networks: 30.240.*
    nacos:
      application: seata-server
      server-addr: 192.168.10.99:8848
      namespace:
      group: SEATA_GROUP
      cluster: default
  # 存盤模式在外置配置(Nacos)中，Nacos 配置加載優先級大于application.yml，會被application.yml覆寫，所以此處注釋
  #store:
  	#mode: file

• **192.168.10.99 ** 是Nacos宿主機的IP地址，Docker部署別錯填 localhost 或Docker容器的IP(172.17. * . *)
• namespace nacos命名空間id，不填默認是public命名空間
• data-id: seataServer.properties Seata外置檔案所處Naocs的Data ID，參考上小節的 匯入配置至 Nacos
• group: SEATA_GROUP 指定注冊至nacos注冊中心的分組名
• cluster: default 指定注冊至nacos注冊中心的集群名

3. 啟動容器

docker run -d --name seata-server --restart=always  \
-p 8091:8091 \
-p 7091:7091 \
-e SEATA_IP=192.168.10.100 \
-v /mnt/seata/config:/seata-server/resources \
seataio/seata-server:1.5.2

• /mnt/seata/config Seata應用配置掛載在宿主機的目錄

• 192.168.10.100 Seata 宿主機IP地址

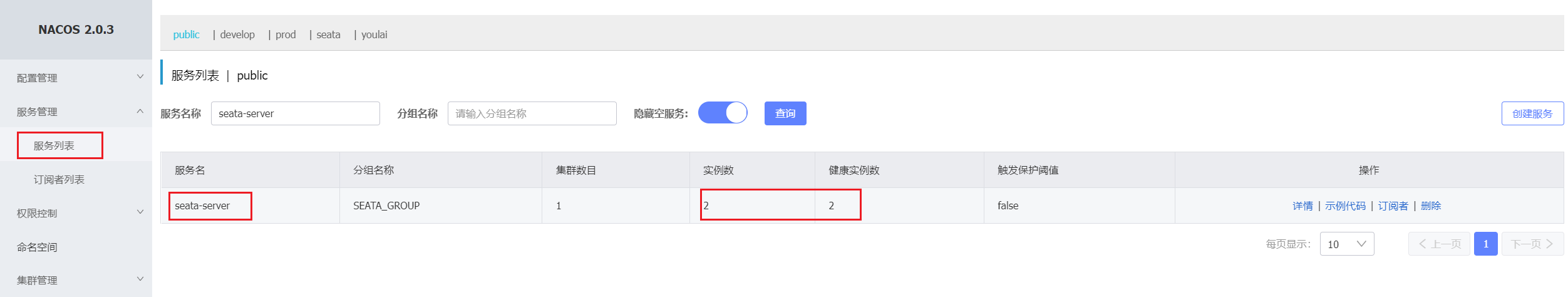

在 nacos 控制臺 的 public 命名空間下服務串列里有 seata-server 說明部署啟動成功

如果啟動失敗或者未注冊到 nacos , 基本是粗心的結果，請仔細檢查下自己 application.yml 的注冊中心配置或查看日志

 docker logs -f --tail=100 seata-server

以上就完成對 Seata 服務端的部署和配置，接下來就是 SpringBoot 與 Seata 客戶端的整合，

四. Seata 客戶端搭建

1. Maven 依賴

<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-seata</artifactId>
    <!-- 默認seata客戶端版本比較低，排除后重新引入指定版本-->
    <exclusions>
        <exclusion>
            <groupId>io.seata</groupId>
            <artifactId>seata-spring-boot-starter</artifactId>
        </exclusion>
    </exclusions>
</dependency>
<dependency>
    <groupId>io.seata</groupId>
    <artifactId>seata-spring-boot-starter</artifactId>
    <version>1.5.2</version>
</dependency>

2. undo_log 表

undo_log表腳本： https://github.com/seata/seata/blob/1.5.2/script/client/at/db/mysql.sql

-- for AT mode you must to init this sql for you business database. the seata server not need it.
CREATE TABLE IF NOT EXISTS `undo_log`
(
    `branch_id`     BIGINT       NOT NULL COMMENT 'branch transaction id',
    `xid`           VARCHAR(128) NOT NULL COMMENT 'global transaction id',
    `context`       VARCHAR(128) NOT NULL COMMENT 'undo_log context,such as serialization',
    `rollback_info` LONGBLOB     NOT NULL COMMENT 'rollback info',
    `log_status`    INT(11)      NOT NULL COMMENT '0:normal status,1:defense status',
    `log_created`   DATETIME(6)  NOT NULL COMMENT 'create datetime',
    `log_modified`  DATETIME(6)  NOT NULL COMMENT 'modify datetime',
    UNIQUE KEY `ux_undo_log` (`xid`, `branch_id`)
) ENGINE = InnoDB
  AUTO_INCREMENT = 1
  DEFAULT CHARSET = utf8mb4 COMMENT ='AT transaction mode undo table';

AT模式兩階段提交協議的演變：

• 一階段：業務資料和回滾日志記錄在同一個本地事務中提交，釋放本地鎖和連接資源，
• 二階段：
  • 提交異步化，非常快速地完成，
  • 回滾通過一階段的回滾日志進行反向補償，

Seata的AT模式下之所以在第一階段直接提交事務，依賴的是需要在每個RM創建一張undo_log表，記錄業務執行前后的資料快照，

如果二階段需要回滾，直接根據undo_log表回滾，如果執行成功，則在第二階段洗掉對應的快照資料，

3. 客戶端配置

# Seata配置
seata:
  enabled: true
  # 指定事務分組至集群映射關系，集群名default需要與seata-server注冊到Nacos的cluster保持一致
  service:
    vgroup-mapping:
      mall_tx_group: default
  # 事務分組配置
  tx-service-group: mall_tx_group
  registry:
    type: nacos
    nacos:
      application: seata-server
      # nacos 服務地址
      server-addr: 192.168.10.99:8848
      namespace:
      group: SEATA_GROUP

以上3點就是 Seata 客戶端需要做的事項，下面就 Seata 如何實戰應用進行展開詳細說明，

五. Seata 實戰

Seata 官網示例： http://seata.io/zh-cn/docs/user/quickstart.html

需求

用戶購買商品訂單支付的業務邏輯，整個業務邏輯由3個微服務提供支持：

• 商品服務：扣減商品庫存，
• 訂單服務：修改訂單狀態【已支付】，
• 會員服務：扣減賬戶余額，

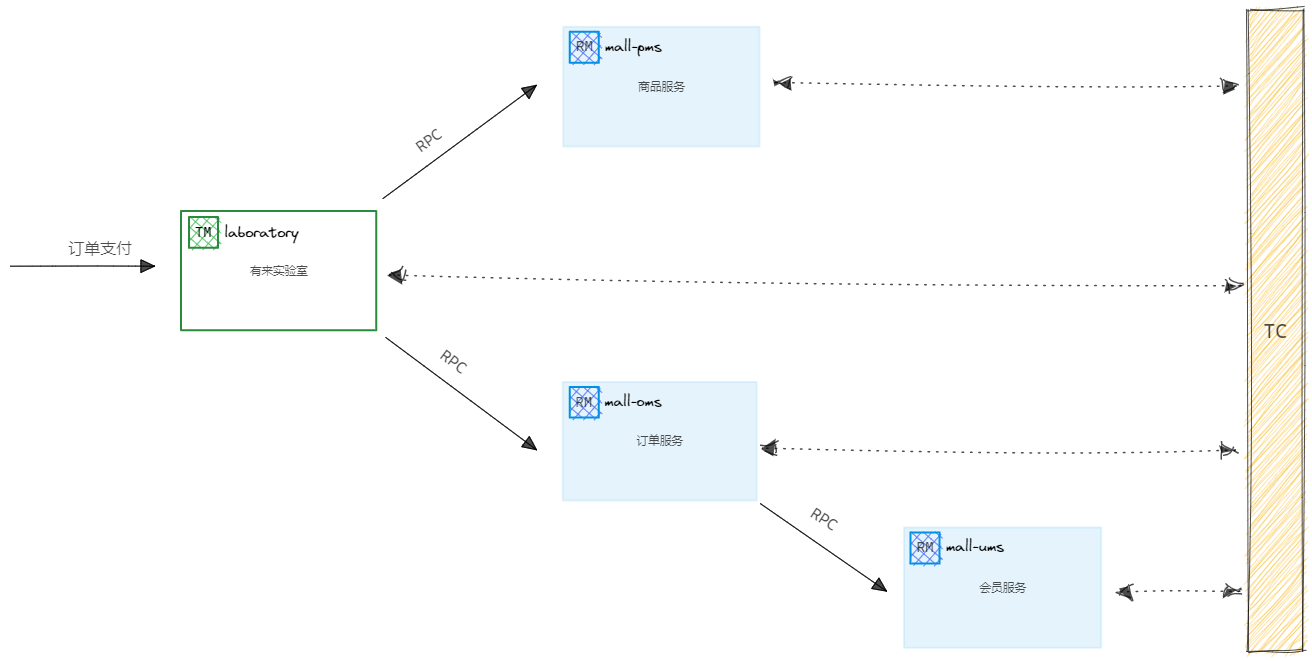

架構圖

• TM：事務管理器(有來實驗室：laboratory)
• RM：資源管理器(商城服務：mall-pms；會員服務：mall-ums；訂單服務：mall-oms)
• TC ：事務協調者(Seata服務端：seata-server)

代碼實作

有來實驗室

實驗室在“訂單支付”案例中扮演的是【事務管理器】的角色，其作業內容是開始全域事務、提交或回滾全域事務，

按照 【第三節-Seata客戶端搭建 】 在 laboratory 模塊添加 Maven 依賴和客戶端的配置，

訂單支付關鍵代碼片段(SeataServiceImpl#payOrderWithGlobalTx)，通過注解 GlobalTransactional 開啟全域事務，通過對商品 Feign 客戶端和訂單 Feign 客戶端的呼叫完成訂單支付的流程，這是全域事務開始的地方，

    /**
     * 訂單支付(全域事務)
     */
    @GlobalTransactional
    public boolean payOrderWithGlobalTx(SeataForm seataForm) {

        log.info("========扣減商品庫存========");
        skuFeignClient.deductStock(skuId, 1);

        log.info("========訂單支付========");
        orderFeignClient.payOrder(orderId, ...);

        return true;
    }

商品服務

按照 【第三節-Seata客戶端搭建 】 在 mall-pms 模塊添加 Maven 依賴和客戶端的配置，在 mall-pms 資料庫創建 undo_log 表，

扣減庫存關鍵代碼：

    /**
     * 「實驗室」扣減商品庫存
     */
    public boolean deductStock(Long skuId, Integer num) {
        boolean result = this.update(new LambdaUpdateWrapper<PmsSku>()
                .setSql("stock_num = stock_num - " + num)
                .eq(PmsSku::getId, skuId)
        );
        return result;
    }

訂單服務

按照 【第三節-Seata客戶端搭建 】 在 mall-oms 模塊添加 Maven 依賴和客戶端的配置，在 mall-oms 資料庫創建 undo_log 表，

訂單支付關鍵代碼：

    /**
     * 「實驗室」訂單支付
     */
    public Boolean payOrder(Long orderId, SeataOrderDTO orderDTO) {

        Long memberId = orderDTO.getMemberId();
        Long amount = orderDTO.getAmount();

        // 扣減賬戶余額
        memberFeignClient.deductBalance(memberId, amount);

        // 【關鍵】如果開啟例外，全域事務將會回滾
        Boolean openEx = orderDTO.getOpenEx();
        if (openEx) {
            int i = 1 / 0;
        }

        // 修改訂單【已支付】
        boolean result = this.update(new LambdaUpdateWrapper<OmsOrder>()
                .eq(OmsOrder::getId, orderId)
                .set(OmsOrder::getStatus, OrderStatusEnum.WAIT_SHIPPING.getValue())
        );

        return result;
    }

會員服務

按照 【第三節-Seata客戶端搭建 】 在 mall-ums 模塊添加 Maven 依賴和客戶端的配置，在 mall-ums 資料庫創建 undo_log 表，

扣減余額關鍵代碼：

    @ApiOperation(value = "https://www.cnblogs.com/haoxianrui/archive/2022/12/05/「實驗室」扣級訓員余額")
    @PutMapping("/{memberId}/balances/_deduct")
    public Result deductBalance(@PathVariable Long memberId, @RequestParam Long amount) {
        boolean result = memberService.update(new LambdaUpdateWrapper<UmsMember>()
                .setSql("balance = balance - " + amount)
                .eq(UmsMember::getId, memberId));
        return Result.judge(result);
    }

測驗

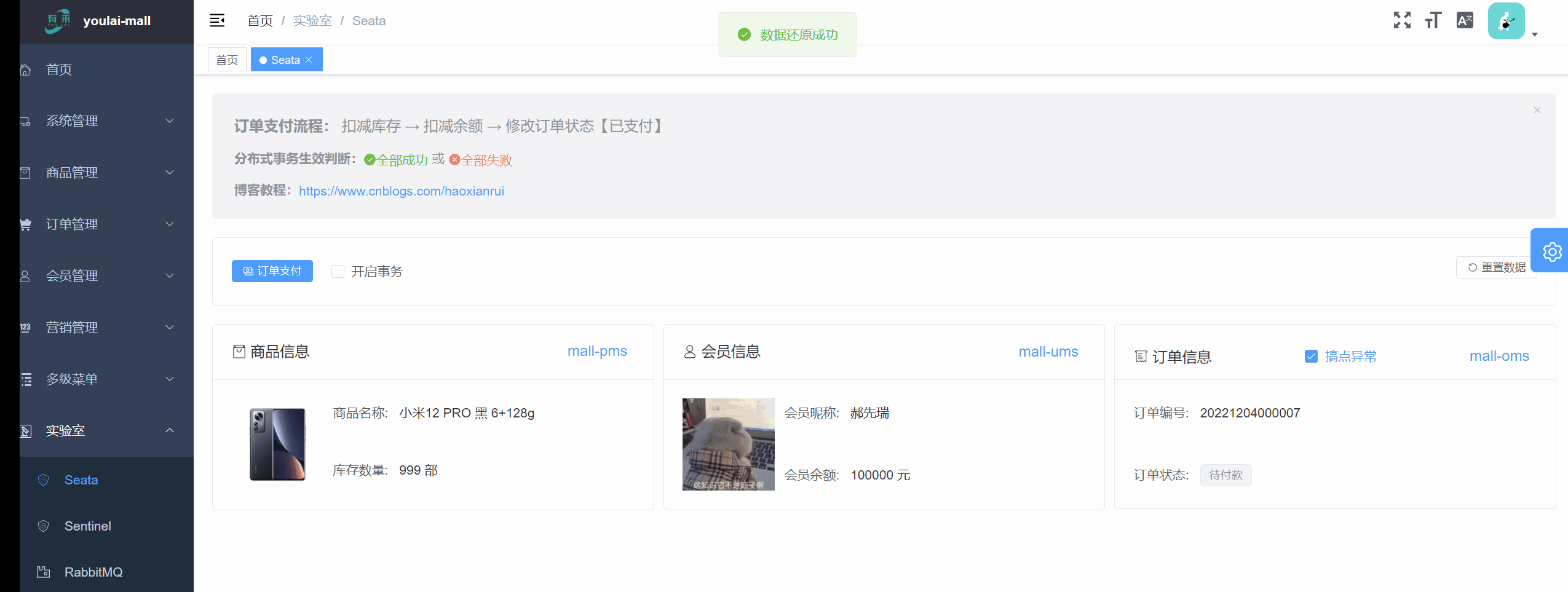

以上就基于 youlai-mall 商城訂單支付的業務簡單實作的 Seata 實驗室，接下來通過測驗來看看 Seata 分布式事務的能力，

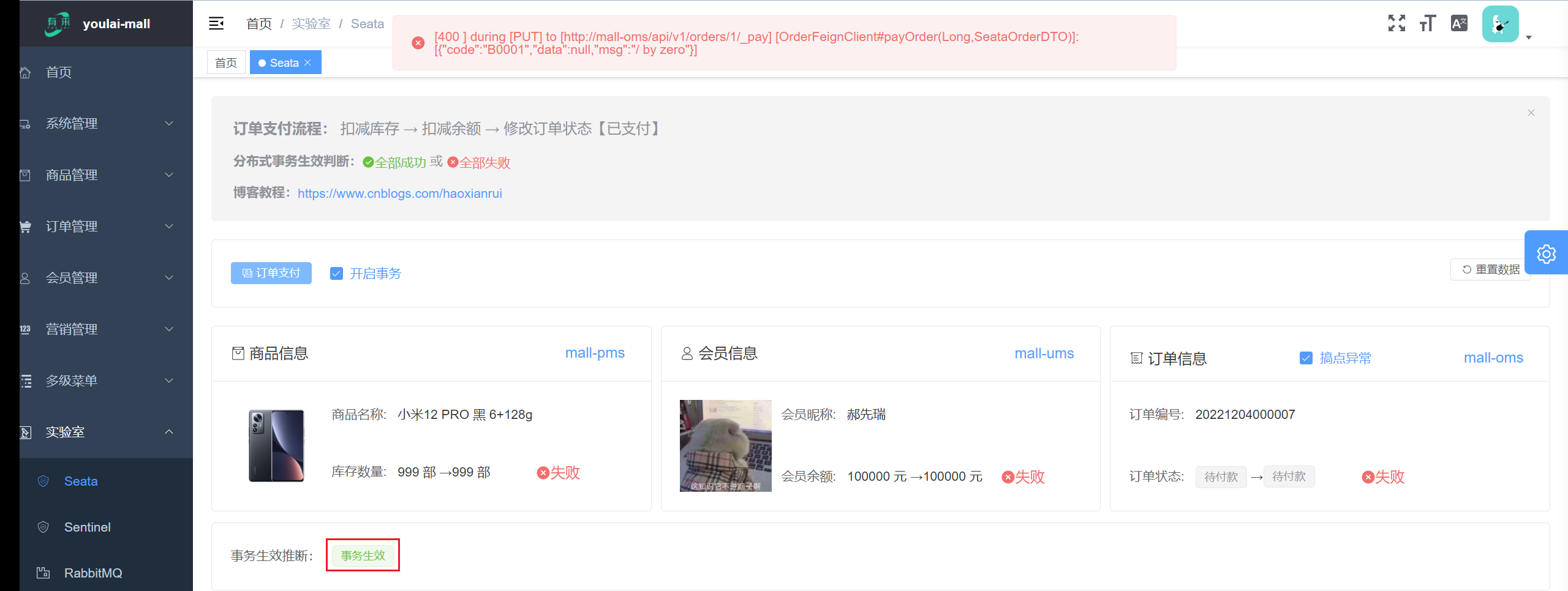

未開啟事務

未開啟事務前提： 訂單狀態因為例外修改失敗，但這并未影響到商品庫存扣減和余額扣減成功的結果，明顯這不是希望的結果，

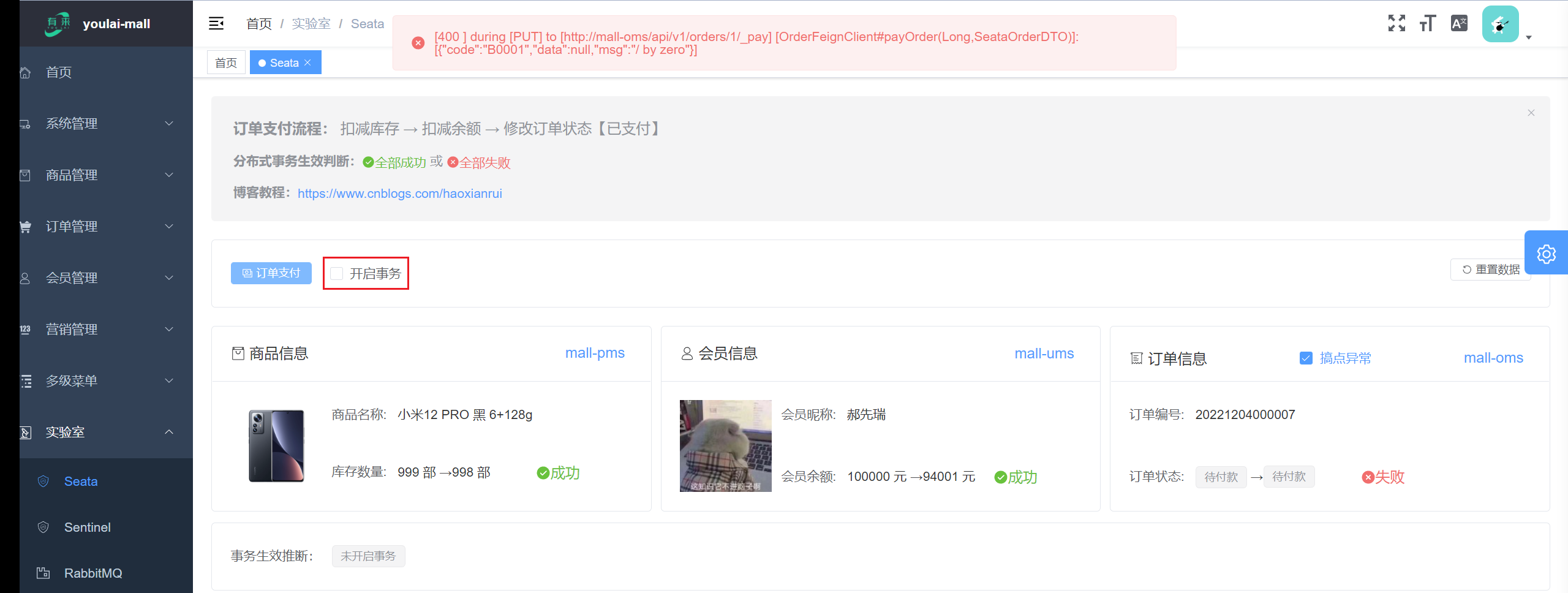

開啟事務

開啟事務前提：訂單狀態修改發生例外，同時也回滾了扣減庫存、扣減余額的行為，可見 Seata 分布式事務生效，

六. Seata 原始碼

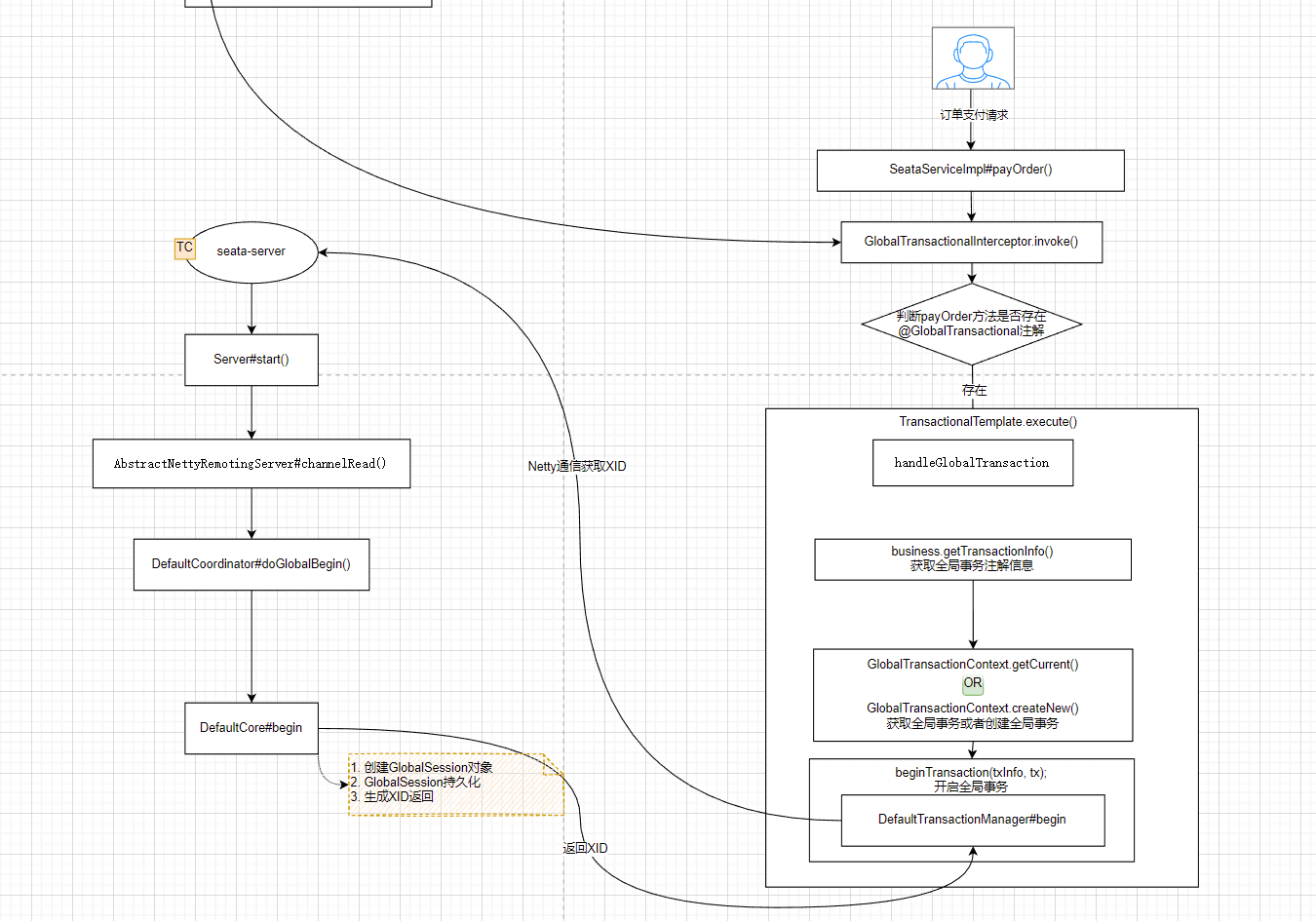

因為 Seata 原始碼牽涉角色比較多，需要在本地搭建 seata-server 然后和 Seata 客戶端互動除錯，后面整理出來會單獨拿一篇文章進行進行具體分析，

七. 結語

本篇通過 Seata 1.5.2 版本部署到實戰講述了 Seata 分布式事務AT模式在商城訂單支付業務場景的應用，相信大家對 Seata 和有來實驗室有個初步的認知，但這里還只是一個開始，后續會有更多的熱門中間件登上實驗室舞臺，當然，可見這個舞臺很大，所以也希望有興趣或者有想法同學加入有來實驗室的開發，

附. 原始碼

本文原始碼已推送至gitee和github倉庫

標籤：其他

上一篇：每日演算法之二叉搜索樹的后序遍歷序列

下一篇：Java8新特性之方法參考
